TOYOTA PROACE 2020 Bruksanvisningar (in Swedish)

21
Proace_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
+
Automatisk felsökning för motorn
Fast sken, tillsammans med STOP-lampan.
Ett allvarligt fel på motorn har upptäckts.Stanna så fort som möjligt utan att äventyra säkerheten.Parkera bilen, stäng av motorn och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Glödning av dieselmotorFast sken.Tändningen är i läge 2 (Contact).EllerStartknappen "START/STOP" har tryckts in.
Vänta tills lampan släcks innan du startar.När den släcks startar bilen direkt, förutsatt att du:- trampar ned kopplingspedalen i bilar med manuell växellåda,- behåller bromspedalen nedtryckt med en automatisk eller elstyrd växellåda.Hur länge lampan lyser beror på väderförhållandena (upp till ca trettio sekunder vid extrema förhållanden).Om motorn inte startar ska du slå till tändningen igen och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Motorns självdiagnostikFast sken.Fel i avgasreningen.Kontrollampan ska slockna när motorn startar.Om den inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Blinkar.Fel i motorstyrningen.Det finns risk för att katalysatorn förstörs.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
+Fast sken, tillsammans med SERVICE-lampan.
Ett mindre motor fel har upptäckts.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
1
Instrumentpanelen

22
Proace_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
Tyre Pressure Warning System (TPWS)
Fast sken, åtföljt av en ljudsignal och ett meddelande.
Otillräckligt tryck i ett eller flera däckKontrollera däcktrycket snarast möjligt.Denna kontroll ska helst göras med kalla däck.Systemet ska nollställas efter varje justering av däcktrycket på ett eller flera hjul samt efter byte av ett eller flera hjul.För ytterligare information om Tyre Pressure Warning System (TPWS), se motsvarande avsnitt.
+Blinkar och därefter fast sken, åtföljt av servicelampan.
Ett funktionsfel har uppstått i systemet: ingen kontroll av däcktrycket utförs.
Kontrollera däcktrycket så snart som möjligt.Låt omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
Foten på bromsenFast skenBromspedalen ska vara nedtrampad.Med en automatlåda eller elstyrd växellåda måste du trampa på bromspedalen med motorn igång, innan du lossar parkeringsbromsen, för att flytta spaken från läge P eller N.Vill du lossa parkeringsbromsen utan att trampa på bromspedalen, fortsätter kontrollampan att lysa.
Foten på kopplingspedalenFast sken.När Stop & Start-systemet står i STOP-läget, går systemet inte över till START-läget så länge som kopplingspedalen inte är helt nedtrampad.
I en bil med manuell växellåda är det nödvändigt att koppla ur helt för att du ska kunna ställa motorn i START-läge.
Instrumentpanelen

23
Proace_sv_Chap01_instruments-de-bord_ed01-2019

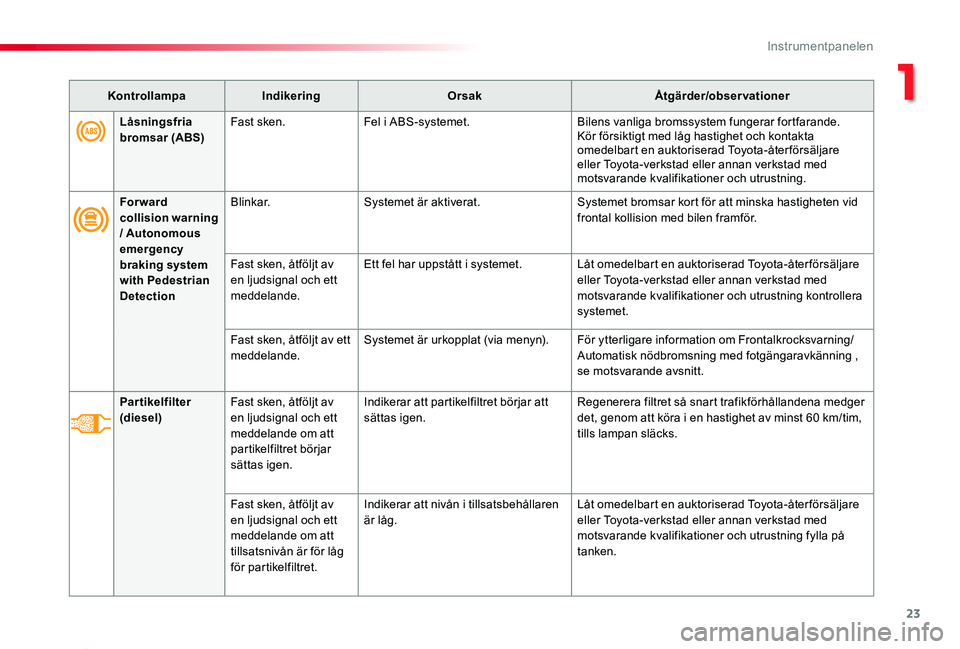

Låsningsfria bromsar (ABS)Fast sken.Fel i ABS-systemet.Bilens vanliga bromssystem fungerar fortfarande.Kör försiktigt med låg hastighet och kontakta omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
KontrollampaIndikeringOrsakÅtgärder/observationer
For ward collision warning / Autonomous
emergency braking system with Pedestrian Detection
Blinkar.Systemet är aktiverat.Systemet bromsar kort för att minska hastigheten vid frontal kollision med bilen framför.
Fast sken, åtföljt av en ljudsignal och ett meddelande.
Ett fel har uppstått i systemet.Låt omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
Fast sken, åtföljt av ett meddelande.Systemet är urkopplat (via menyn).För ytterligare information om Frontalkrocksvarning/Automatisk nödbromsning med fotgängaravkänning , se motsvarande avsnitt.
Partikelfilter (diesel)Fast sken, åtföljt av en ljudsignal och ett meddelande om att partikelfiltret börjar sättas igen.
Indikerar att partikelfiltret börjar att sättas igen.Regenerera filtret så snart trafikförhållandena medger det, genom att köra i en hastighet av minst 60 km/tim, tills lampan släcks.
Fast sken, åtföljt av en ljudsignal och ett meddelande om att tillsatsnivån är för låg för partikelfiltret.
Indikerar att nivån i tillsatsbehållaren är låg.Låt omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning fylla på tanken.
1
Instrumentpanelen

24
Proace_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
Krockkudde fram på passagerarsidan
Lyser med fast sken på displayen med kontrollampor för passagerarens säkerhetsbälte och krockkudde fram.
Reglaget som finns på passagerarens sida av instrumentbrädan ställs i läge "OFF".Framsätespassagerarens krockkudde är urkopplad.Du kan installera en bilbarnstol i bakåtvänt läge, om det inte är något funktionsfel på krockkuddarna (varningslampan Airbags är tänd).
För att aktivera krockkudden fram på passagerarsidan ska du ställa reglaget på "ON". Det innebär att det inte längre är möjligt att installera en bilbarnstol i bakåtvänt läge på detta säte.
KrockkuddarTänds tillfälligt.Lyser i några sekunder och släcks när tändningen sätts på.Ska slockna när motorn startar.Om den inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Fast sken.Fel på någon av krockkuddarna eller de pyrotekniska säkerhetsbältena.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera dem.
Krockkudde på passagerarsidanFast sken.Reglaget som sitter på instrumentbrädan på passagerarsidan har ställts i läget "ON".Framsätespassagerarens krockkudde är inkopplad.I det här läget ska ingen bakåtvänd bilbarnstol installeras på passagerarplatsen fram.
Ställ reglaget i läget "OFF" för att koppla ur framsätespassagerarens krockkudde.Du kan installera en bakåtvänd bilbarnstol, om inte något fel på krockkuddarna signaleras (varningslampan Airbags är i så fall tänd).
Instrumentpanelen

25
Proace_sv_Chap01_instruments-de-bord_ed01-2019

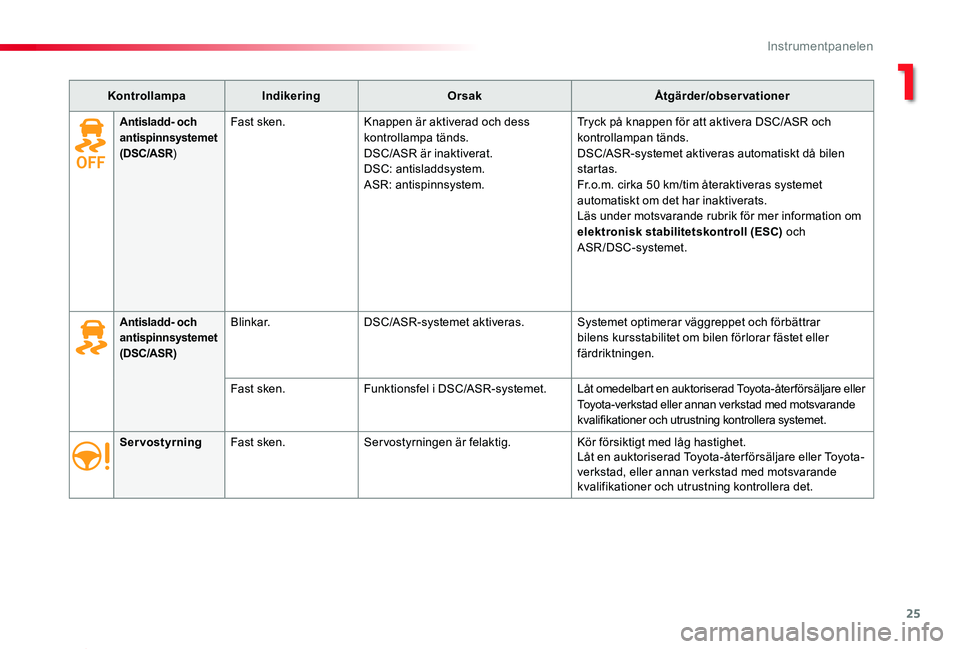

KontrollampaIndikeringOrsakÅtgärder/observationer
ServostyrningFast sken.Servostyrningen är felaktig.Kör försiktigt med låg hastighet.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
Antisladd- och antispinnsystemet (DSC/ASR)
Blinkar.DSC/ASR-systemet aktiveras.Systemet optimerar väggreppet och förbättrar bilens kursstabilitet om bilen förlorar fästet eller färdriktningen.
Fast sken.Funktionsfel i DSC/ASR-systemet.Låt omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
Antisladd- och antispinnsystemet (DSC/ASR)
Fast sken.Knappen är aktiverad och dess kontrollampa tänds.DSC/ASR är inaktiverat.DSC: antisladdsystem.ASR: antispinnsystem.
Tryck på knappen för att aktivera DSC/ASR och kontrollampan tänds.DSC/ASR-systemet aktiveras automatiskt då bilen startas.Fr.o.m. cirka 50 km/tim återaktiveras systemet automatiskt om det har inaktiverats.Läs under motsvarande rubrik för mer information om elektronisk stabilitetskontroll (ESC) och ASR/DSC-systemet.
1
Instrumentpanelen

26
Proace_sv_Chap01_instruments-de-bord_ed01-2019

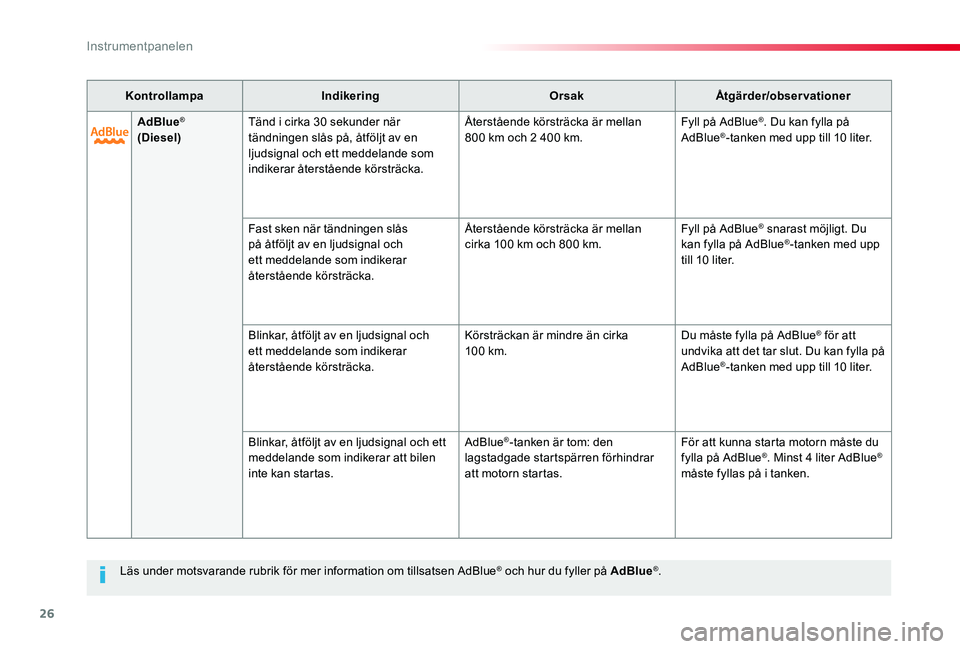

Läs under motsvarande rubrik för mer information om tillsatsen AdBlue® och hur du fyller på AdBlue®.
KontrollampaIndikeringOrsakÅtgärder/observationer
AdBlue® (Diesel)Tänd i cirka 30 sekunder när tändningen slås på, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.
Återstående körsträcka är mellan 800 km och 2 400 km.Fyll på AdBlue®. Du kan fylla på AdBlue®-tanken med upp till 10 liter.
Fast sken när tändningen slås på åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.
Återstående körsträcka är mellan cirka 100 km och 800 km.Fyll på AdBlue® snarast möjligt. Du kan fylla på AdBlue®-tanken med upp till 10 liter.
Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.
Körsträckan är mindre än cirka 10 0 km.Du måste fylla på AdBlue® för att undvika att det tar slut. Du kan fylla på AdBlue®-tanken med upp till 10 liter.
Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar att bilen inte kan startas.
AdBlue®-tanken är tom: den lagstadgade startspärren förhindrar att motorn startas.
För att kunna starta motorn måste du fylla på AdBlue®. Minst 4 liter AdBlue® måste fyllas på i tanken.
Instrumentpanelen

27
Proace_sv_Chap01_instruments-de-bord_ed01-2019

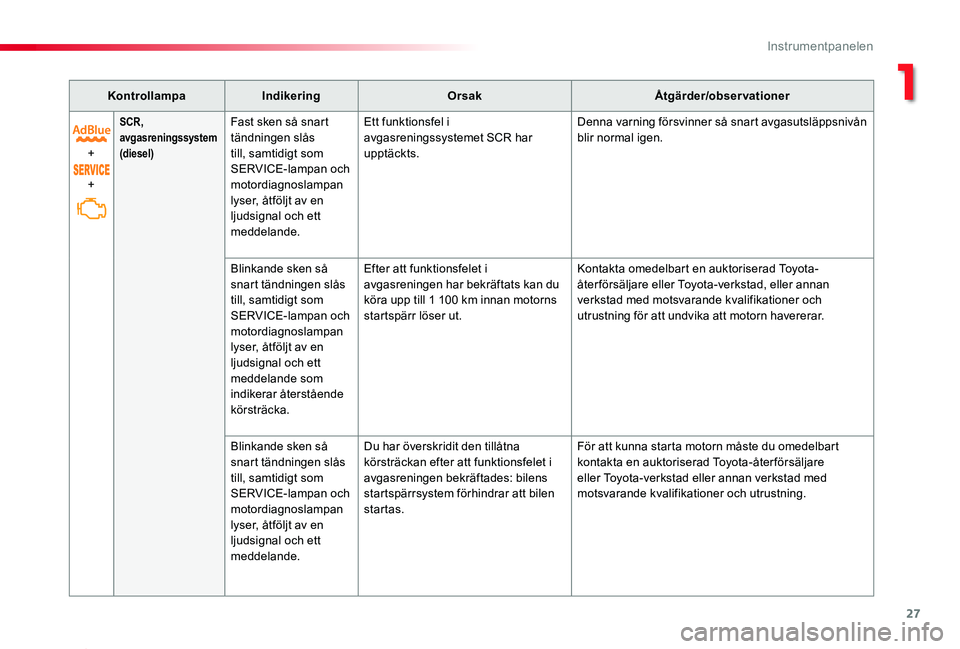

KontrollampaIndikeringOrsakÅtgärder/observationer
+
+
SCR, avgasreningssystem (diesel)
Fast sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande.
Ett funktionsfel i avgasreningssystemet SCR har upptäckts.
Denna varning försvinner så snart avgasutsläppsnivån blir normal igen.
Blinkande sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.
Efter att funktionsfelet i avgasreningen har bekräftats kan du köra upp till 1 100 km innan motorns startspärr löser ut.
Kontakta omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för att undvika att motorn havererar.
Blinkande sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande.
Du har överskridit den tillåtna körsträckan efter att funktionsfelet i avgasreningen bekräftades: bilens startspärrsystem förhindrar att bilen startas.
För att kunna starta motorn måste du omedelbart kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
Instrumentpanelen

28
Proace_sv_Chap01_instruments-de-bord_ed01-2019

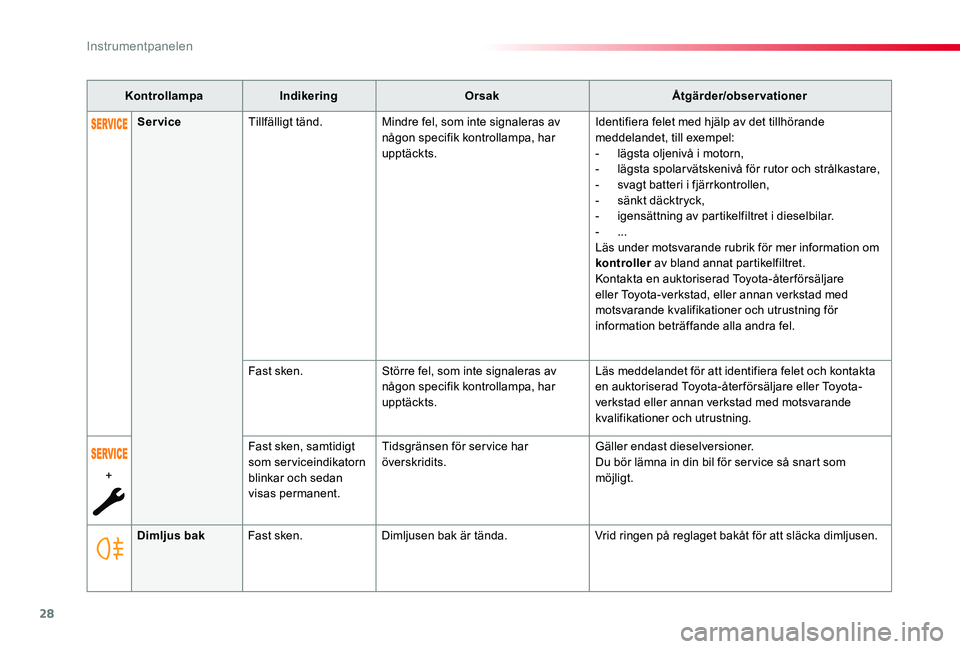

KontrollampaIndikeringOrsakÅtgärder/observationer
Dimljus bakFast sken.Dimljusen bak är tända.Vrid ringen på reglaget bakåt för att släcka dimljusen.
ServiceTillfälligt tänd.Mindre fel, som inte signaleras av någon specifik kontrollampa, har upptäckts.
Identifiera felet med hjälp av det tillhörande meddelandet, till exempel:- lägsta oljenivå i motorn,- lägsta spolarvätskenivå för rutor och strålkastare,- svagt batteri i fjärrkontrollen,- sänkt däcktryck,- igensättning av partikelfiltret i dieselbilar.- ...Läs under motsvarande rubrik för mer information om kontroller av bland annat partikelfiltret.Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information beträffande alla andra fel.
Fast sken.Större fel, som inte signaleras av någon specifik kontrollampa, har upptäckts.
Läs meddelandet för att identifiera felet och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
+
Fast sken, samtidigt som serviceindikatorn blinkar och sedan visas permanent.
Tidsgränsen för ser vice har överskridits.Gäller endast dieselversioner.Du bör lämna in din bil för ser vice så snart som möjligt.
Instrumentpanelen

29
Proace_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
Automatisk torkningFast sken.Torkarreglaget förs nedåt.Den automatiska torkningen av vindrutan är aktiverad.Koppla ur den automatiska torkningen genom att manövrera reglaget nedåt eller ställ torkarreglaget i ett annat läge.
Automatisk växling helljus/halvljus
Fast sken.Belysningsreglaget står i läget "AUTO" och funktionen är aktiverad.Helljuset tänds om ljusförhållandena och trafiksituationen medger detta.
Kameran som sitter upptill på vindrutan styr tändningen av helljuset baserat på ljusförhållandena och trafiksituationen.Läs under motsvarande rubrik för mer information om automatisk växling helljus/halvljus.
Stop & Star tFast sken.Om bilen har stannat (rödljus, stopp, köbildning), har Stop & Start-systemet ställt motorn i STOP-läge.
Kontrollampan släcks och motorn startar automatiskt igen i START-läget, när du vill köra iväg.
Blinkar några sekunder och släcks sedan.
STOP-läget är för tillfället inte tillgängligt.ellerSTART-läget aktiveras automatiskt.
Läs under motsvarande rubrik för mer information om Stop & Star t -systemet.
Döda vinkeln-varnareFast sken.Döda vinkeln-varnaren har aktiverats.Läs under motsvarande rubrik för mer information om döda vinkeln-varnaren.
Lane Depar ture AlertFast sken.Körfilsvarningen har aktiverats.Körfilsvarningssystemet är påFör ytterligare information om Kör filsvarningen, se motsvarande avsnitt.
1
Instrumentpanelen

30
Proace_sv_Chap01_instruments-de-bord_ed01-2019

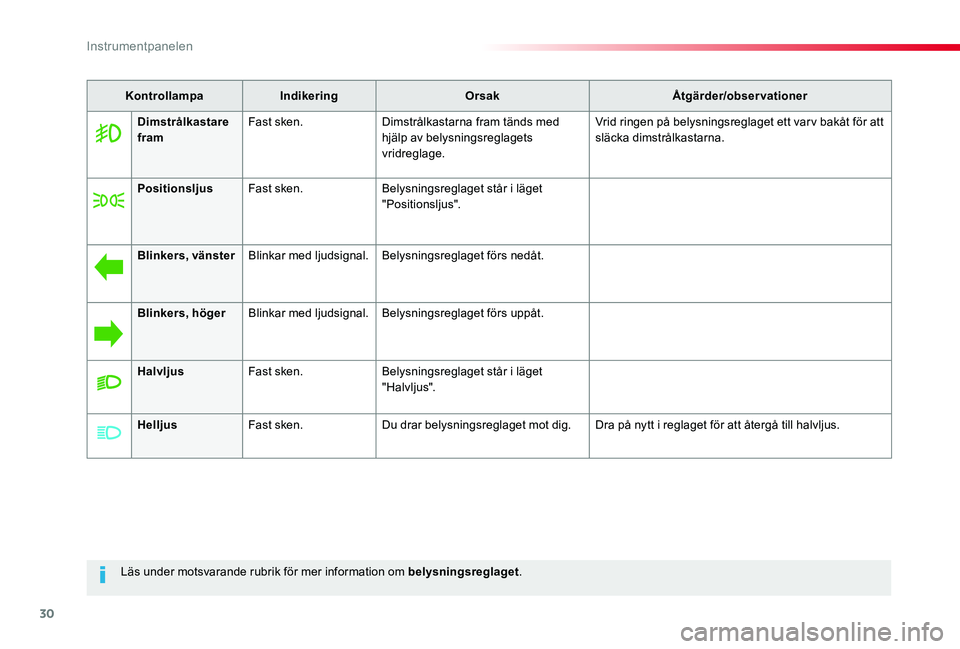

Läs under motsvarande rubrik för mer information om belysningsreglaget.
KontrollampaIndikeringOrsakÅtgärder/observationer
Dimstrålkastare framFast sken.Dimstrålkastarna fram tänds med hjälp av belysningsreglagets vridreglage.
Vrid ringen på belysningsreglaget ett var v bakåt för att släcka dimstrålkastarna.
PositionsljusFast sken.Belysningsreglaget står i läget "Positionsljus".
Blinkers, vänsterBlinkar med ljudsignal.Belysningsreglaget förs nedåt.
Blinkers, högerBlinkar med ljudsignal.Belysningsreglaget förs uppåt.
HalvljusFast sken.Belysningsreglaget står i läget "Halvljus".
HelljusFast sken.Du drar belysningsreglaget mot dig.Dra på nytt i reglaget för att återgå till halvljus.
