TOYOTA PROACE 2020 Bruksanvisningar (in Swedish)

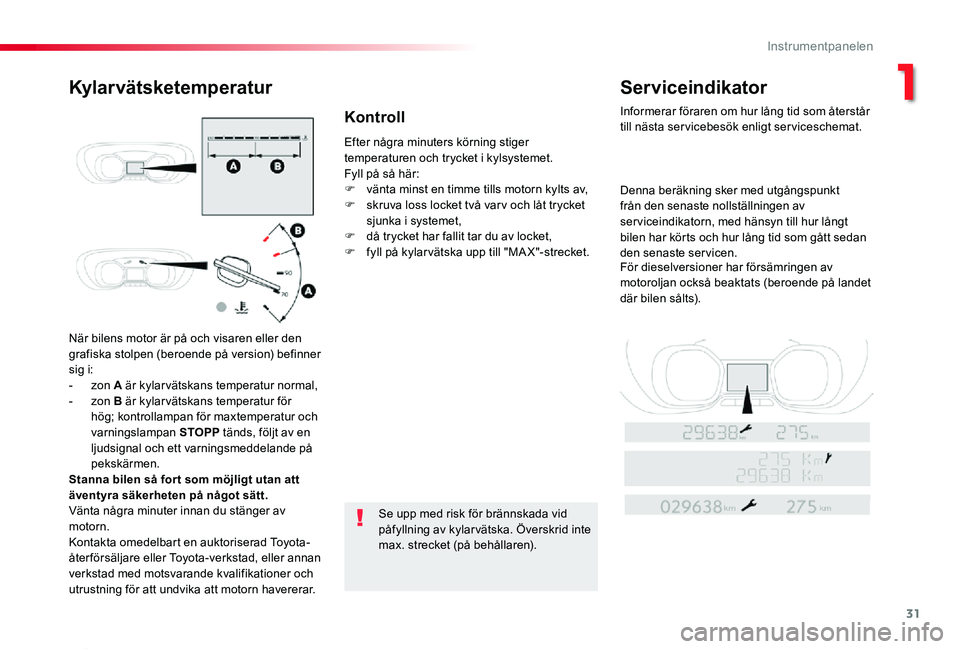

31
Proace_sv_Chap01_instruments-de-bord_ed01-2019
När bilens motor är på och visaren eller den grafiska stolpen (beroende på version) befinner sig i:- zon A är kylarvätskans temperatur normal,- zon B är kylarvätskans temperatur för hög; kontrollampan för maxtemperatur och varningslampan STOPP tänds, följt av en ljudsignal och ett varningsmeddelande på pekskärmen.Stanna bilen så for t som möjligt utan att äventyra säkerheten på något sätt.Vänta några minuter innan du stänger av motorn.Kontakta omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för att undvika att motorn havererar.
Efter några minuters körning stiger temperaturen och trycket i kylsystemet.Fyll på så här:F vänta minst en timme tills motorn kylts av,F skruva loss locket två var v och låt trycket sjunka i systemet,F då trycket har fallit tar du av locket,F fyll på kylarvätska upp till "MA X"-strecket.
Se upp med risk för brännskada vid påfyllning av kylarvätska. Överskrid inte
max. strecket (på behållaren).
KylarvätsketemperaturServiceindikator
Informerar föraren om hur lång tid som återstår till nästa servicebesök enligt serviceschemat.
Denna beräkning sker med utgångspunkt från den senaste nollställningen av ser viceindikatorn, med hänsyn till hur långt bilen har körts och hur lång tid som gått sedan den senaste servicen.För dieselversioner har försämringen av motoroljan också beaktats (beroende på landet där bilen sålts).
Kontroll
1
Instrumentpanelen

32
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Körsträckan som återstår till nästa service är mellan 1 000 och 3 000 km
Vid påslagning av tändningen och i 5 sekunder visas nyckeln som symboliserar ser vice och underhåll. På raden som visar vägmätaren anges hur många kilometer som återstår till nästa servicebesök.Exempel: 2 800 km återstår till nästa ser vice.Vid påslagning av tändningen och i 5 sekunder visar displayen:
5 sekunder efter att tändningen har slagits till släcks nyckelsymbolen, kilometerräknaren återgår till sin normala funktion. Displayen visar den totala mätarställningen.
Serviceintervallet har passerats
Fem sekunder efter att tändningen slagits på återgår kilometerräknaren till sin normala funktion. Nyckelsymbolen förblir tänd.
Vid varje påslagning av tändningen och i 5 sekunder blinkar nyckelsymbolen för att påminna dig om att ser vicebesöket nu måste ske snarast.Exempel: Du har kört 300 km längre än vad som anges i serviceschemat.Vid påslagning av tändningen och i 5 sekunder visar displayen:
Körsträckan som återstår till nästa service är under 1 000 km
5 sekunder efter påslagning av tändningen återgår vägmätaren till sin normala funktion. Nyckelsymbolen fortsätter att lysa för att upplysa dig om att nästa ser vicebesök är nära förestående.
På dieselversioner kan detta även åtföljas av att servicevarningslampan lyser med fast sken när tändningen är på.
Körsträckan som återstår till nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen information om ser vice i displayen.Exempel: 900 km återstår till nästa ser vice.Vid påslagning av tändningen och i 5 sekunder visar displayen:
Instrumentpanelen

33
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Den återstående körsträckan kan vägas mot tidsfaktorn, med hänsyn till förarens körvanor.Nyckelsymbolen kan alltså även tändas först efter att bilen passerat den schemalagda tidsgränsen, i enlighet med biltillverkarens serviceschema.På dieselversioner kan skiftnyckeln eventuellt tändas tidigare än förväntat beroende på hur mycket motoroljan har försämrats (beroende på landet där bilen sålts).Slitaget på motoroljan beror på bilens körförhållanden.
Nollställning av serviceindikatornOm du måste koppla ur batteriet efter detta ingrepp ska du låsa bilen och vänta i minst fem minuter så att nollställningen hinner registreras.
Du kan när som helst se serviceinformationen.
Efter varje servicebesök ska serviceindikatorn nollställas.Om du själv har utfört ser vicen på din bil slår du först av tändningen:
Visa serviceinformation
F Tryck på knappen och håll den intryckt.
F Slå på tändningen: kilometerräknaren på displayen börjar räkna ned.F När displayen visar "=0", släpper du knappen och nyckelsymbolen försvinner.
F Tryck på knappen.
Serviceinformationen visas i några sekunder och försvinner sedan.
1
Instrumentpanelen

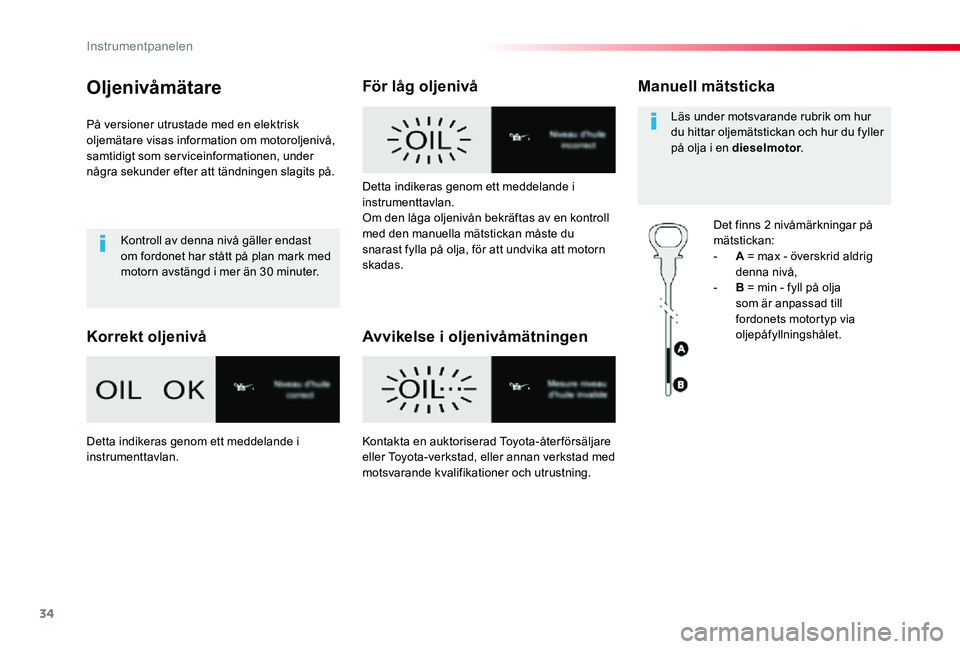

34
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Oljenivåmätare
På versioner utrustade med en elektrisk oljemätare visas information om motoroljenivå, samtidigt som serviceinformationen, under några sekunder efter att tändningen slagits på.
Kontroll av denna nivå gäller endast om fordonet har stått på plan mark med motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
För låg oljenivå
Avvikelse i oljenivåmätningen
Manuell mätsticka
Det finns 2 nivåmärkningar på mätstickan:- A = max - överskrid aldrig denna nivå,- B = min - fyll på olja som är anpassad till fordonets motortyp via oljepåfyllningshålet.
Läs under motsvarande rubrik om hur du hittar oljemätstickan och hur du fyller på olja i en dieselmotor.
Detta indikeras genom ett meddelande i instrumenttavlan.Om den låga oljenivån bekräftas av en kontroll med den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.
Detta indikeras genom ett meddelande i
instrumenttavlan.
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Instrumentpanelen

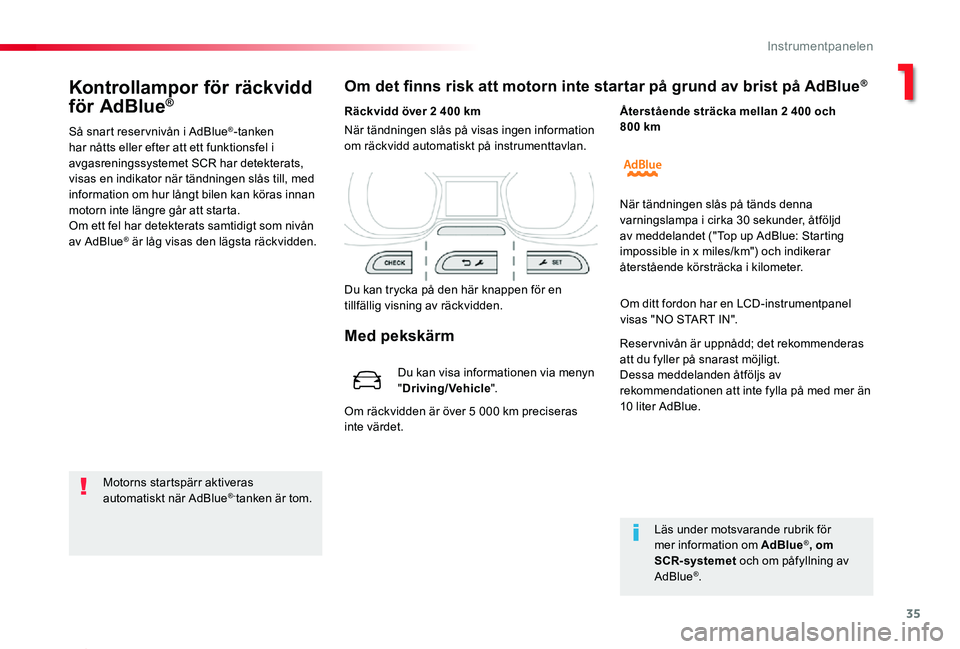

35
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Kontrollampor för räckvidd
för AdBlue®
Så snart reser vnivån i AdBlue®-tanken har nåtts eller efter att ett funktionsfel i avgasreningssystemet SCR har detekterats, visas en indikator när tändningen slås till, med information om hur långt bilen kan köras innan motorn inte längre går att starta.Om ett fel har detekterats samtidigt som nivån av AdBlue® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras automatiskt när AdBlue®-tanken är tom.
Räckvidd över 2 400 km
Du kan trycka på den här knappen för en tillfällig visning av räckvidden.
Om räckvidden är över 5 000 km preciseras inte värdet.
När tändningen slås på visas ingen information om räckvidd automatiskt på instrumenttavlan.
Läs under motsvarande rubrik för
mer information om AdBlue®, om SCR-systemet och om påfyllning av AdBlue®.
Återstående sträcka mellan 2 400 och 800 km
När tändningen slås på tänds denna varningslampa i cirka 30 sekunder, åtföljd av meddelandet ("Top up AdBlue: Starting impossible in x miles/km") och indikerar återstående körsträcka i kilometer.
Om ditt fordon har en LCD-instrumentpanel visas "NO START IN".
Reservnivån är uppnådd; det rekommenderas att du fyller på snarast möjligt.Dessa meddelanden åtföljs av rekommendationen att inte fylla på med mer än 10 liter AdBlue.
Med pekskärm
Du kan visa informationen via menyn "Driving/Vehicle".
1
Instrumentpanelen

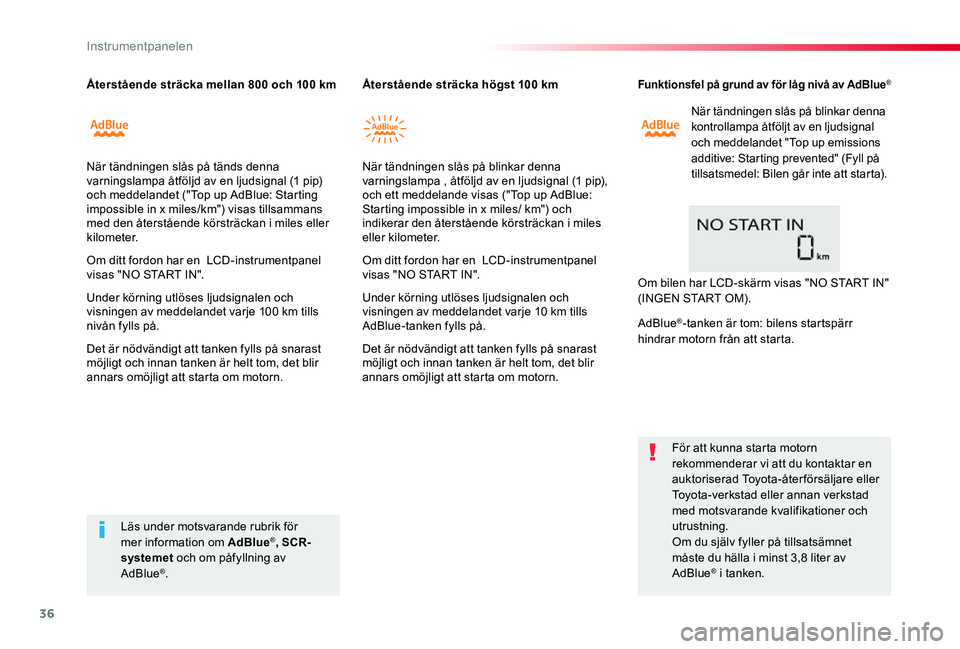

36
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Funktionsfel på grund av för låg nivå av AdBlue®
När tändningen slås på blinkar denna kontrollampa åtföljt av en ljudsignal och meddelandet "Top up emissions additive: Starting prevented" (Fyll på tillsatsmedel: Bilen går inte att starta).
För att kunna starta motorn rekommenderar vi att du kontaktar en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8 liter av AdBlue® i tanken.
Läs under motsvarande rubrik för mer information om AdBlue®, SCR-systemet och om påfyllning av AdBlue®.
Om bilen har LCD-skärm visas "NO START IN" (INGEN START OM).
AdBlue®-tanken är tom: bilens startspärr hindrar motorn från att starta.
Återstående sträcka mellan 800 och 100 kmÅterstående sträcka högst 100 km
När tändningen slås på tänds denna varningslampa åtföljd av en ljudsignal (1 pip) och meddelandet ("Top up AdBlue: Starting impossible in x miles/km") visas tillsammans med den återstående körsträckan i miles eller kilometer.
Om ditt fordon har en LCD-instrumentpanel visas "NO START IN".
Under körning utlöses ljudsignalen och visningen av meddelandet varje 100 km tills nivån fylls på.
Det är nödvändigt att tanken fylls på snarast möjligt och innan tanken är helt tom, det blir annars omöjligt att starta om motorn.
När tändningen slås på blinkar denna varningslampa , åtföljd av en ljudsignal (1 pip), och ett meddelande visas ("Top up AdBlue: Starting impossible in x miles/ km") och indikerar den återstående körsträckan i miles eller kilometer.
Om ditt fordon har en LCD-instrumentpanel visas "NO START IN".
Under körning utlöses ljudsignalen och visningen av meddelandet varje 10 km tills AdBlue-tanken fylls på.
Det är nödvändigt att tanken fylls på snarast möjligt och innan tanken är helt tom, det blir annars omöjligt att starta om motorn.
Instrumentpanelen

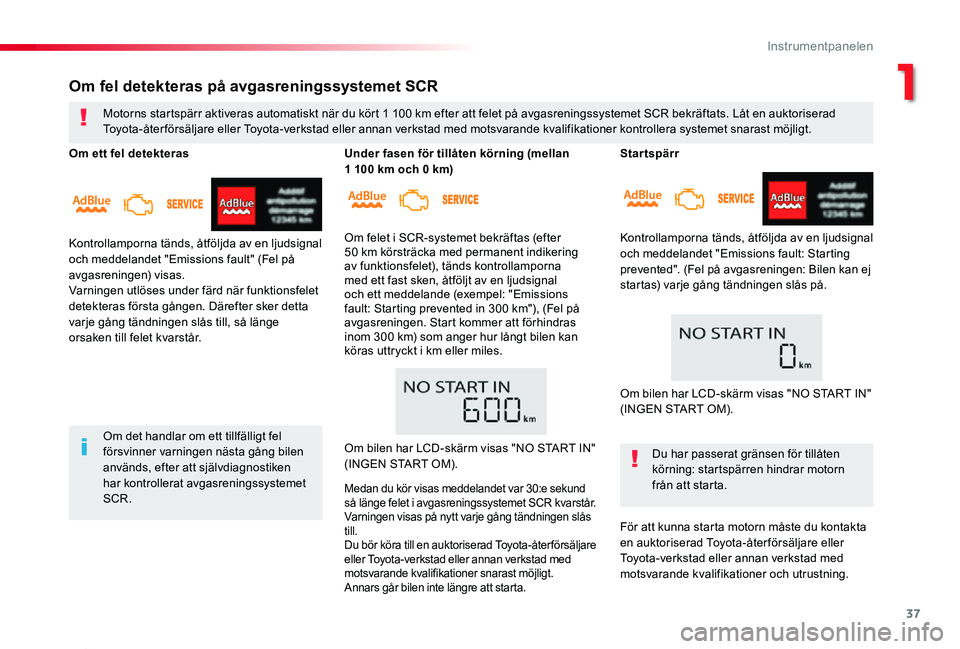

37
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Startspärr
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault: Starting prevented". (Fel på avgasreningen: Bilen kan ej startas) varje gång tändningen slås på.
Du har passerat gränsen för tillåten körning: startspärren hindrar motorn från att starta.
För att kunna starta motorn måste du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet snarast möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen används, efter att självdiagnostiken har kontrollerat avgasreningssystemet SCR.
Om ett fel detekteras
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault" (Fel på avgasreningen) visas.Varningen utlöses under färd när funktionsfelet detekteras första gången. Därefter sker detta varje gång tändningen slås till, så länge orsaken till felet kvarstår.
Under fasen för tillåten körning (mellan 1 100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter 50 km körsträcka med permanent indikering av funktionsfelet), tänds kontrollamporna med ett fast sken, åtföljt av en ljudsignal och ett meddelande (exempel: "Emissions fault: Starting prevented in 300 km"), (Fel på avgasreningen. Start kommer att förhindras inom 300 km) som anger hur långt bilen kan köras uttryckt i km eller miles.
Om bilen har LCD-skärm visas "NO START IN" (INGEN START OM).
Medan du kör visas meddelandet var 30:e sekund så länge felet i avgasreningssystemet SCR kvarstår.Varningen visas på nytt varje gång tändningen slås till.Du bör köra till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer snarast möjligt.Annars går bilen inte längre att starta.
Om bilen har LCD-skärm visas "NO START IN" (INGEN START OM).
1
Instrumentpanelen

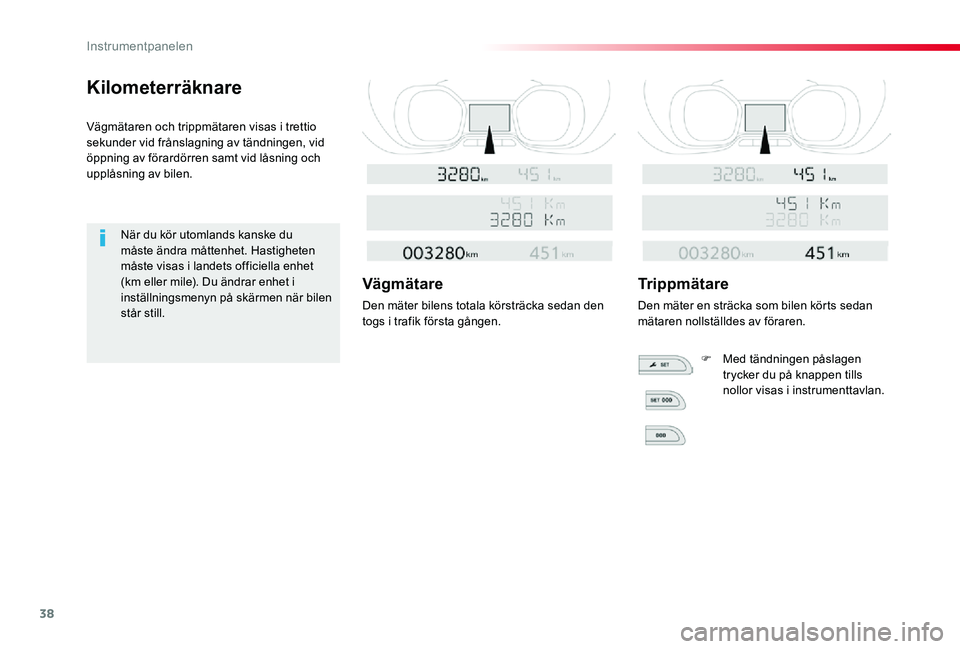

38
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Kilometerräknare
Vägmätaren och trippmätaren visas i trettio sekunder vid frånslagning av tändningen, vid öppning av förardörren samt vid låsning och upplåsning av bilen.
När du kör utomlands kanske du måste ändra måttenhet. Hastigheten måste visas i landets officiella enhet (km eller mile). Du ändrar enhet i inställningsmenyn på skärmen när bilen står still.
Vägmätare
Den mäter bilens totala körsträcka sedan den togs i trafik första gången.
Trippmätare
Den mäter en sträcka som bilen körts sedan mätaren nollställdes av föraren.
F Med tändningen påslagen trycker du på knappen tills nollor visas i instrumenttavlan.
Instrumentpanelen

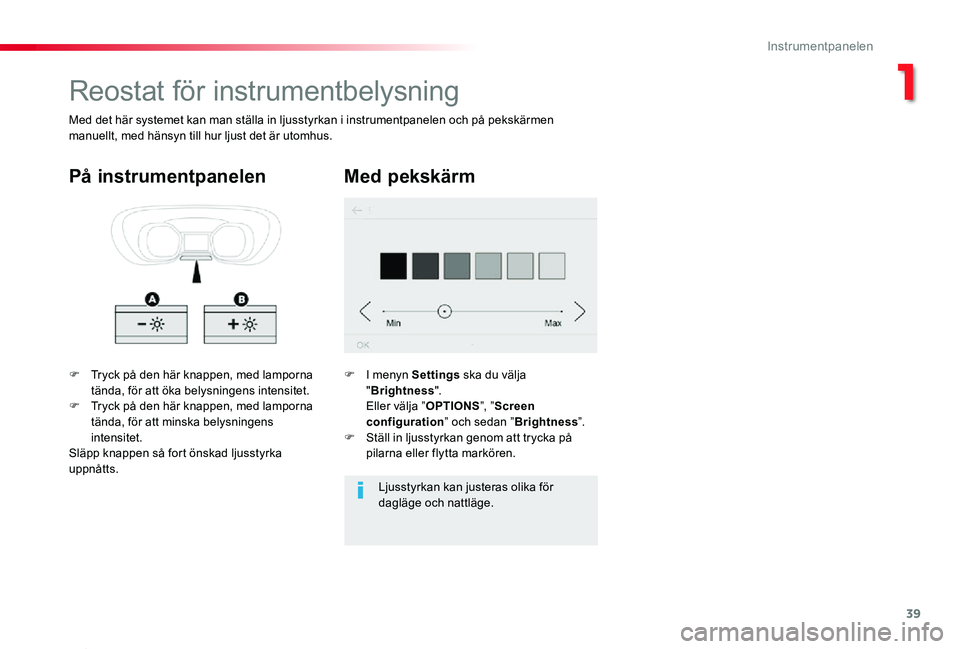

39
Proace_sv_Chap01_instruments-de-bord_ed01-2019
Reostat för instrumentbelysning
F Tryck på den här knappen, med lamporna tända, för att öka belysningens intensitet.F Tryck på den här knappen, med lamporna tända, för att minska belysningens intensitet.
Släpp knappen så fort önskad ljusstyrka uppnåtts.
På instrumentpanelen
Med det här systemet kan man ställa in ljusstyrkan i instrumentpanelen och på pekskärmen manuellt, med hänsyn till hur ljust det är utomhus.
Med pekskärm
F I menyn Settings ska du välja "Brightness". Eller välja ”OPTIONS”, ”Screen configuration” och sedan ”Brightness”.F Ställ in ljusstyrkan genom att trycka på
pilarna eller flytta markören.
Ljusstyrkan kan justeras olika för dagläge och nattläge.
1
Instrumentpanelen

40
Proace_sv_Chap01_instruments-de-bord_ed01-2019
System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Färddator
Visning av uppgifter
F Tryck på knappen som sitter i änden av torkarreglaget för att visa färddatorns olika flikar i tur och ordning.
F Tryck på vridreglaget på ratten (om bilen är utrustad med funktionen).
- Momentan information om:● räckvidd,● förbrukning,● tidräknaren i Stop & Start-systemet.
Sträckorna "1" och "2" är oberoende av varandra och används på samma sätt.Med sträcka "1" kan du till exempel göra dagskalkyler och med sträcka "2" månadskalkyler.
- Sträcka "2" med:● medelhastighet,● medelförbrukning,● körsträcka, för den andra sträckan.
- Sträcka "1" med:● medelhastighet,● medelförbrukning,● körsträcka, för den första sträckan.
Information om en andra körsträcka (om bilen är utrustad med funktionen).
