TOYOTA PROACE 2020 Instrukcja obsługi (in Polish)

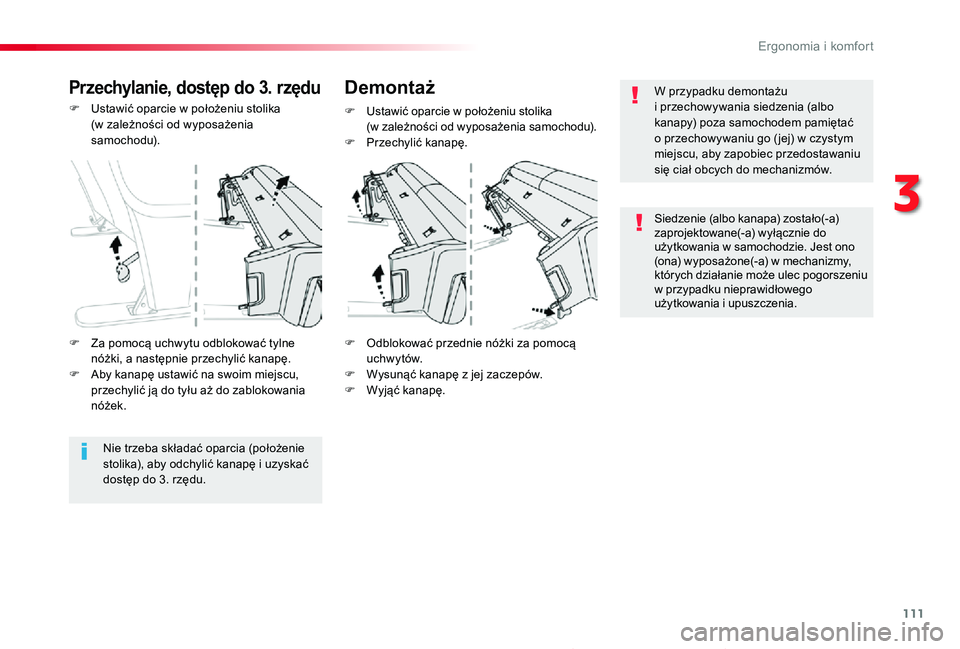

111
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F Odblokować przednie nóżki za pomocą uchwytów.F Wysunąć kanapę z jej zaczepów.F Wyjąć kanapę.
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).F Przechylić kanapę.
Przechylanie, dostęp do 3. rzęduDemontaż
Nie trzeba składać oparcia (położenie stolika), aby odchylić kanapę i uzyskać dostęp do 3. rzędu.
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić kanapę.F Aby kanapę ustawić na swoim miejscu, przechylić ją do tyłu aż do zablokowania nóżek.
W przypadku demontażu i przechowywania siedzenia (albo kanapy) poza samochodem pamiętać o przechowywaniu go ( jej) w czystym miejscu, aby zapobiec przedostawaniu się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a) zaprojektowane(-a) wyłącznie do użytkowania w samochodzie. Jest ono (ona) wyposażone(-a) w mechanizmy, których działanie może ulec pogorszeniu w przypadku nieprawidłowego użytkowania i upuszczenia.
3
E

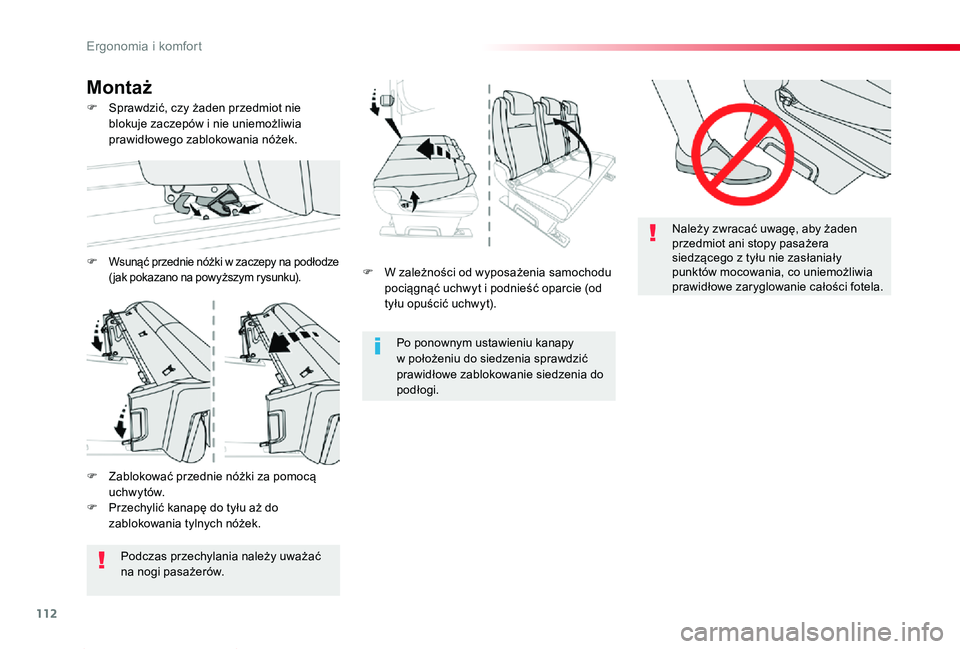

112
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F W zależności od wyposażenia samochodu pociągnąć uchwyt i podnieść oparcie (od tyłu opuścić uchwyt).
Po ponownym ustawieniu kanapy w położeniu do siedzenia sprawdzić prawidłowe zablokowanie siedzenia do podłogi.
Należy zwracać uwagę, aby żaden przedmiot ani stopy pasażera siedzącego z tyłu nie zasłaniały punktów mocowania, co uniemożliwia prawidłowe zaryglowanie całości fotela.
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego zablokowania nóżek.
Montaż
F Zablokować przednie nóżki za pomocą uchwytów.F Przechylić kanapę do tyłu aż do zablokowania tylnych nóżek.
Podczas przechylania należy uważać na nogi pasażerów.
F Wsunąć przednie nóżki w zaczepy na podłodze ( jak pokazano na powyższym rysunku).
Ergonomia i komfort

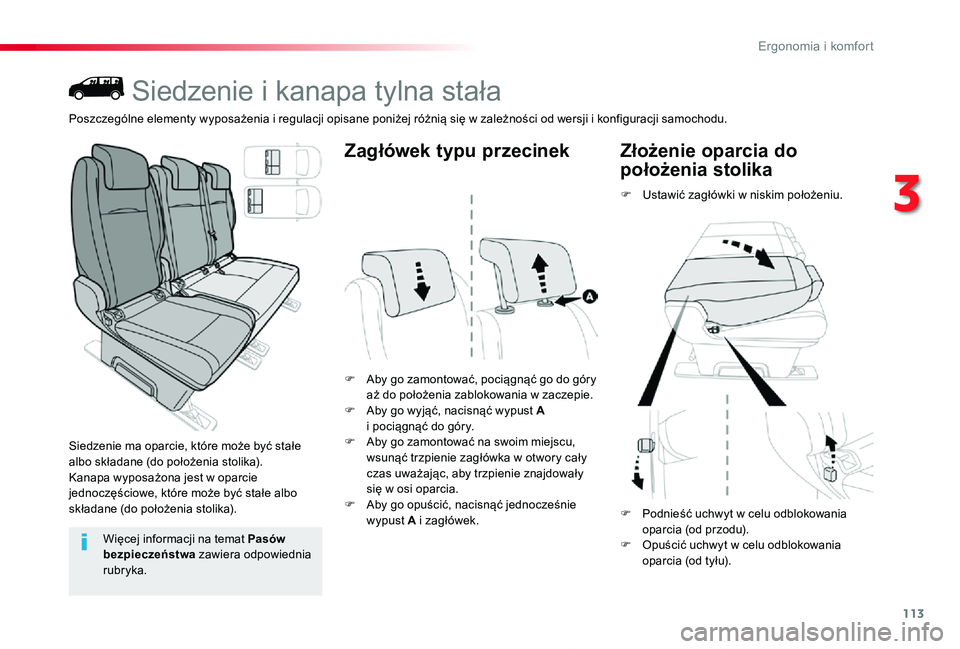

113
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Siedzenie i kanapa tylna stała
Siedzenie ma oparcie, które może być stałe albo składane (do położenia stolika).Kanapa wyposażona jest w oparcie jednoczęściowe, które może być stałe albo składane (do położenia stolika).
F Aby go zamontować, pociągnąć go do góry aż do położenia zablokowania w zaczepie.F Aby go wyjąć, nacisnąć wypust A i pociągnąć do góry.F Aby go zamontować na swoim miejscu, wsunąć trzpienie zagłówka w otwory cały czas uważając, aby trzpienie znajdowały się w osi oparcia.F Aby go opuścić, nacisnąć jednocześnie wypust A i zagłówek.
Zagłówek typu przecinek
F Ustawić zagłówki w niskim położeniu.
Złożenie oparcia do
położenia stolika
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
F Podnieść uchwyt w celu odblokowania oparcia (od przodu).F Opuścić uchwyt w celu odblokowania oparcia (od tyłu).
Poszczególne elementy wyposażenia i regulacji opisane poniżej różnią się w zależności od wersji i konfiguracji samochodu.
3
Ergonomia i komfort

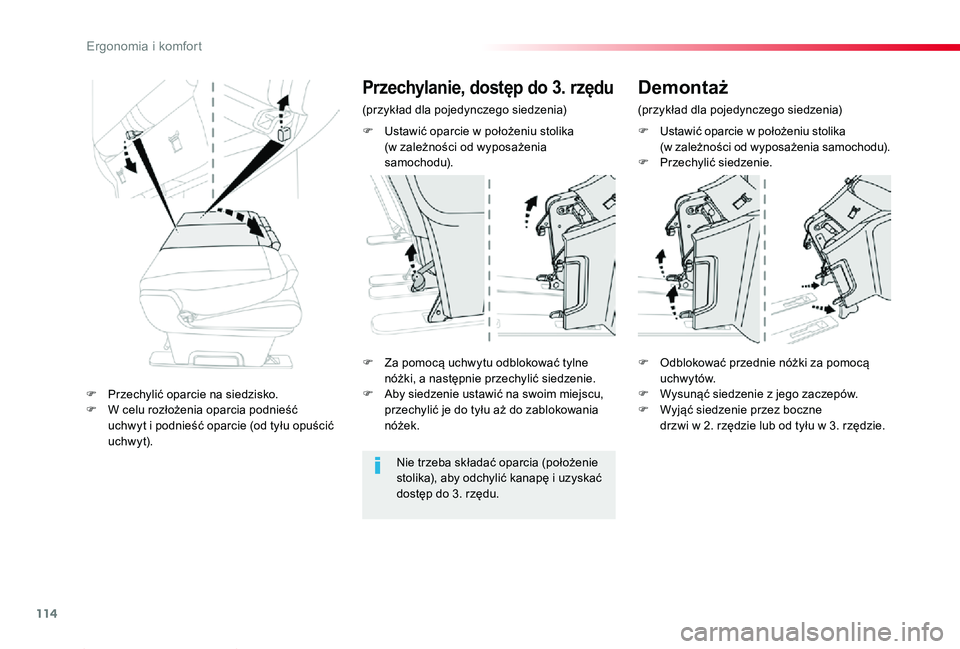

114
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).F Przechylić siedzenie.
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić siedzenie.F Aby siedzenie ustawić na swoim miejscu, przechylić je do tyłu aż do zablokowania nóżek.
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
Przechylanie, dostęp do 3. rzędu
(przykład dla pojedynczego siedzenia)
Demontaż
(przykład dla pojedynczego siedzenia)
Nie trzeba składać oparcia (położenie stolika), aby odchylić kanapę i uzyskać dostęp do 3. rzędu.
F Przechylić oparcie na siedzisko.F W celu rozłożenia oparcia podnieść uchwyt i podnieść oparcie (od tyłu opuścić uchw y t).
F Odblokować przednie nóżki za pomocą uchwytów.F Wysunąć siedzenie z jego zaczepów.F Wyjąć siedzenie przez boczne drzwi w 2. rzędzie lub od tyłu w 3. rzędzie.
E

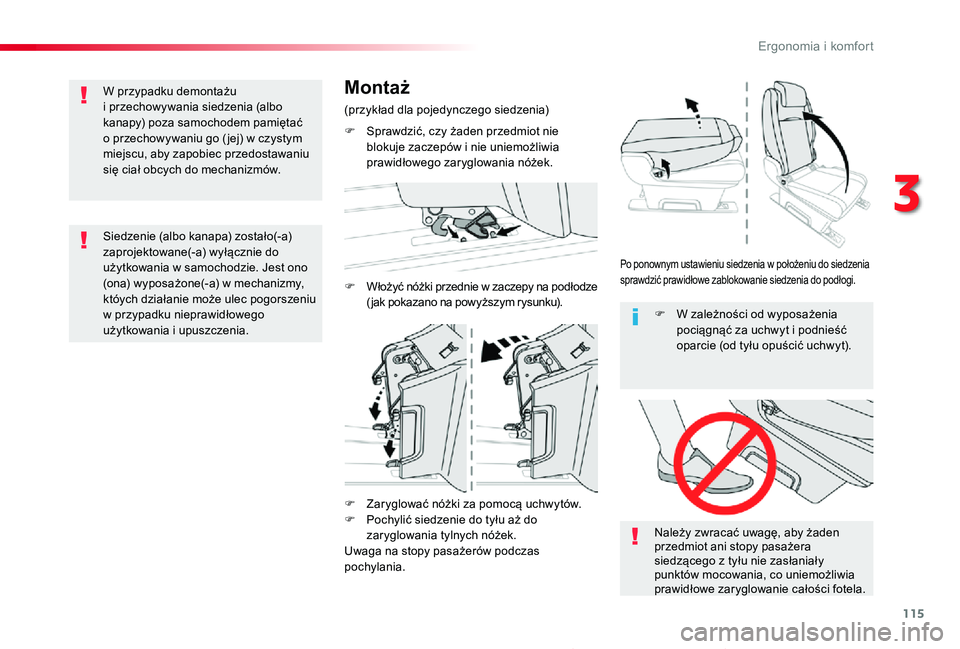

115
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F Zaryglować nóżki za pomocą uchwytów.F Pochylić siedzenie do tyłu aż do zaryglowania tylnych nóżek.Uwaga na stopy pasażerów podczas pochylania.
Należy zwracać uwagę, aby żaden przedmiot ani stopy pasażera siedzącego z tyłu nie zasłaniały punktów mocowania, co uniemożliwia prawidłowe zaryglowanie całości fotela.
F W zależności od wyposażenia pociągnąć za uchwyt i podnieść oparcie (od tyłu opuścić uchwyt).
Siedzenie (albo kanapa) zostało(-a) zaprojektowane(-a) wyłącznie do użytkowania w samochodzie. Jest ono (ona) wyposażone(-a) w mechanizmy, któych działanie może ulec pogorszeniu w przypadku nieprawidłowego użytkowania i upuszczenia.
W przypadku demontażu i przechowywania siedzenia (albo kanapy) poza samochodem pamiętać o przechowywaniu go ( jej) w czystym miejscu, aby zapobiec przedostawaniu się ciał obcych do mechanizmów.
Montaż
(przykład dla pojedynczego siedzenia)
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego zaryglowania nóżek.
F Włożyć nóżki przednie w zaczepy na podłodze ( jak pokazano na powyższym rysunku).
Po ponownym ustawieniu siedzenia w położeniu do siedzenia sprawdzić prawidłowe zablokowanie siedzenia do podłogi.
3
E

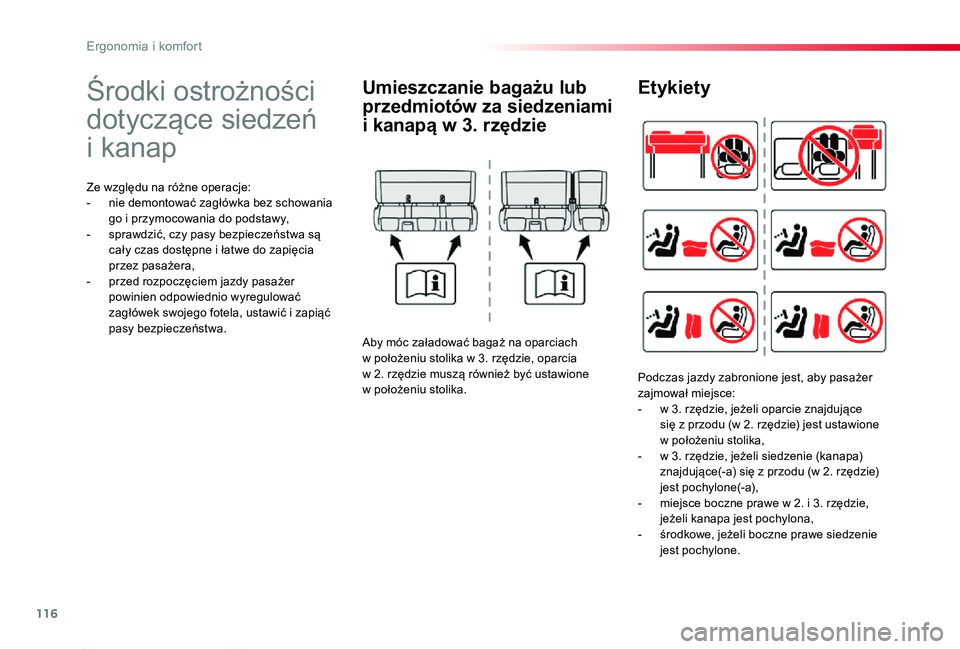

116
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Środki ostrożności
dotyczące siedzeń
i kanap
Ze względu na różne operacje:- nie demontować zagłówka bez schowania go i przymocowania do podstawy,- sprawdzić, czy pasy bezpieczeństwa są cały czas dostępne i łatwe do zapięcia przez pasażera,- przed rozpoczęciem jazdy pasażer powinien odpowiednio wyregulować zagłówek swojego fotela, ustawić i zapiąć pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i kanapą w 3. rzędzie
Aby móc załadować bagaż na oparciach w położeniu stolika w 3. rzędzie, oparcia w 2. rzędzie muszą również być ustawione w położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer zajmował miejsce:- w 3. rzędzie, jeżeli oparcie znajdujące się z przodu (w 2. rzędzie) jest ustawione w położeniu stolika,- w 3. rzędzie, jeżeli siedzenie (kanapa) znajdujące(-a) się z przodu (w 2. rzędzie) jest pochylone(-a),- miejsce boczne prawe w 2. i 3. rzędzie, jeżeli kanapa jest pochylona,- środkowe, jeżeli boczne prawe siedzenie jest pochylone.
Ergonomia i komfort

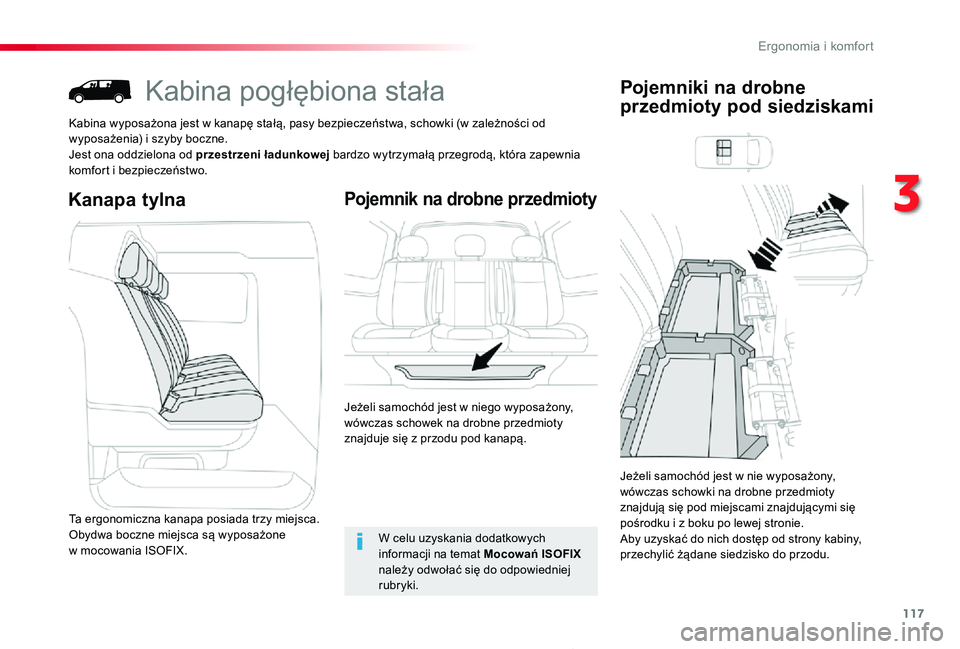

117
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Kabina pogłębiona stała
Kabina wyposażona jest w kanapę stałą, pasy bezpieczeństwa, schowki (w zależności od wyposażenia) i szyby boczne.Jest ona oddzielona od przestrzeni ładunkowej bardzo wytrzymałą przegrodą, która zapewnia komfort i bezpieczeństwo.
Kanapa tylnaPojemnik na drobne przedmioty
Jeżeli samochód jest w niego wyposażony, wówczas schowek na drobne przedmioty znajduje się z przodu pod kanapą.
Ta ergonomiczna kanapa posiada trzy miejsca.Obydwa boczne miejsca są wyposażone w mocowania ISOFIX.
Pojemniki na drobne
przedmioty pod siedziskami
W celu uzyskania dodatkowych informacji na temat Mocowań ISOFIX należy odwołać się do odpowiedniej rubryki.
Jeżeli samochód jest w nie wyposażony, wówczas schowki na drobne przedmioty znajdują się pod miejscami znajdującymi się pośrodku i z boku po lewej stronie.Aby uzyskać do nich dostęp od strony kabiny, przechylić żądane siedzisko do przodu.
3
Ergonomia i komfort

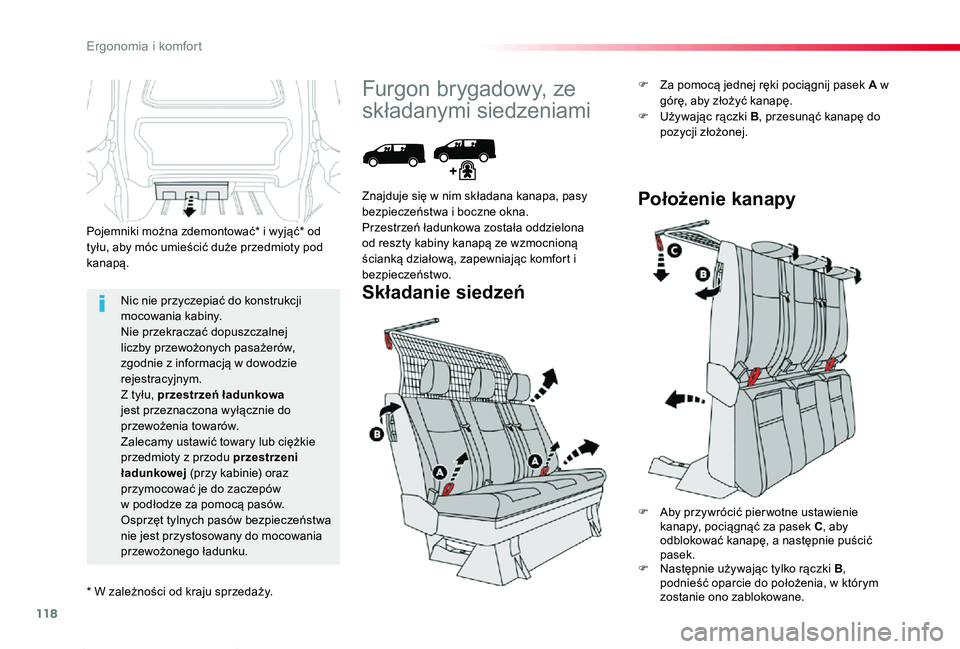

118
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Nic nie przyczepiać do konstrukcji mocowania kabiny.Nie przekraczać dopuszczalnej liczby przewożonych pasażerów, zgodnie z informacją w dowodzie rejestracyjnym.Z tyłu, przestrzeń ładunkowa jest przeznaczona wyłącznie do przewożenia towarów.Zalecamy ustawić towary lub ciężkie przedmioty z przodu przestrzeni ładunkowej (przy kabinie) oraz przymocować je do zaczepów w podłodze za pomocą pasów.Osprzęt tylnych pasów bezpieczeństwa nie jest przystosowany do mocowania przewożonego ładunku.
Pojemniki można zdemontować* i wyjąć* od
tyłu, aby móc umieścić duże przedmioty pod kanapą.
* W zależności od kraju sprzedaży.
Furgon brygadowy, ze
składanymi siedzeniami
Składanie siedzeń
Znajduje się w nim składana kanapa, pasy bezpieczeństwa i boczne okna.Przestrzeń ładunkowa została oddzielona od reszty kabiny kanapą ze wzmocnioną ścianką działową, zapewniając komfort i bezpieczeństwo.
F Za pomocą jednej ręki pociągnij pasek A w górę, aby złożyć kanapę.F Używając rączki B, przesunąć kanapę do pozycji złożonej.
Położenie kanapy
F Aby przywrócić pier wotne ustawienie kanapy, pociągnąć za pasek C, aby odblokować kanapę, a następnie puścić pasek.F Następnie używając tylko rączki B, podnieść oparcie do położenia, w którym zostanie ono zablokowane.
Ergonomia i komfort

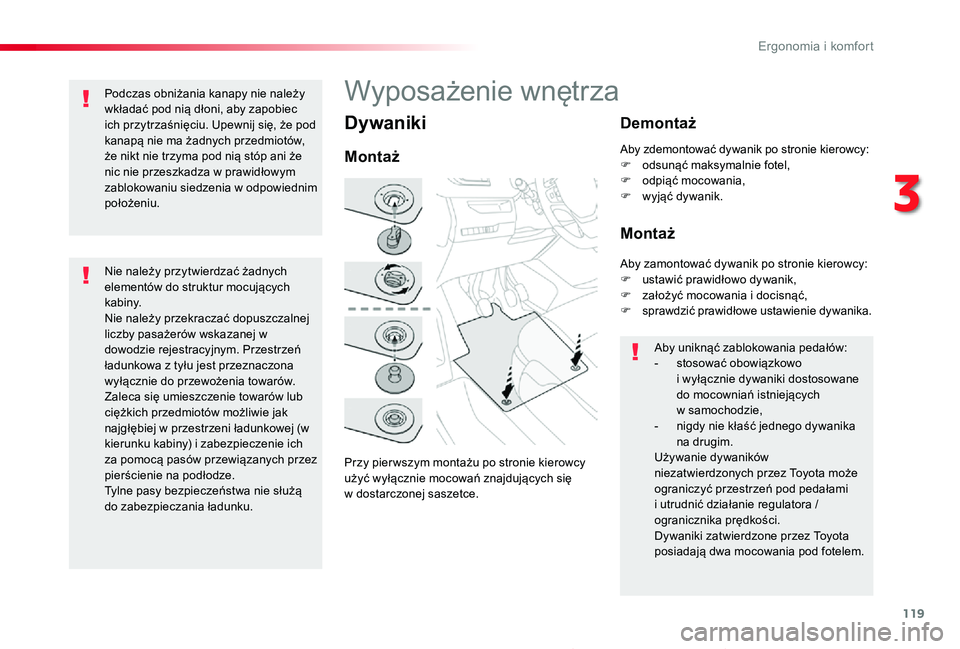

119
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Dywaniki
Przy pier wszym montażu po stronie kierowcy użyć wyłącznie mocowań znajdujących się w dostarczonej saszetce.
Montaż
Demontaż
Montaż
Aby uniknąć zablokowania pedałów:- stosować obowiązkowo i wyłącznie dywaniki dostosowane do mocowniań istniejących w samochodzie,- nigdy nie kłaść jednego dywanika na drugim.Używanie dywaników niezatwierdzonych przez Toyota może ograniczyć przestrzeń pod pedałami i utrudnić działanie regulatora / ogranicznika prędkości.Dywaniki zatwierdzone przez Toyota
posiadajÄ… dwa mocowania pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:F odsunąć maksymalnie fotel,F odpiąć mocowania,F wyjąć dywanik.
Aby zamontować dywanik po stronie kierowcy:F ustawić prawidłowo dywanik,F założyć mocowania i docisnąć,F sprawdzić prawidłowe ustawienie dywanika.
Wyposażenie wnętrza
Nie należy przytwierdzać żadnych elementów do struktur mocujących kabiny. Nie należy przekraczać dopuszczalnej liczby pasażerów wskazanej w dowodzie rejestracyjnym. Przestrzeń ładunkowa z tyłu jest przeznaczona wyłącznie do przewożenia towarów. Zaleca się umieszczenie towarów lub ciężkich przedmiotów możliwie jak najgłębiej w przestrzeni ładunkowej (w kierunku kabiny) i zabezpieczenie ich za pomocą pasów przewiązanych przez pierścienie na podłodze. Tylne pasy bezpieczeństwa nie służą do zabezpieczania ładunku.
Podczas obniżania kanapy nie należy wkładać pod nią dłoni, aby zapobiec ich przytrzaśnięciu. Upewnij się, że pod kanapą nie ma żadnych przedmiotów, że nikt nie trzyma pod nią stóp ani że nic nie przeszkadza w prawidłowym zablokowaniu siedzenia w odpowiednim położeniu.
3
E

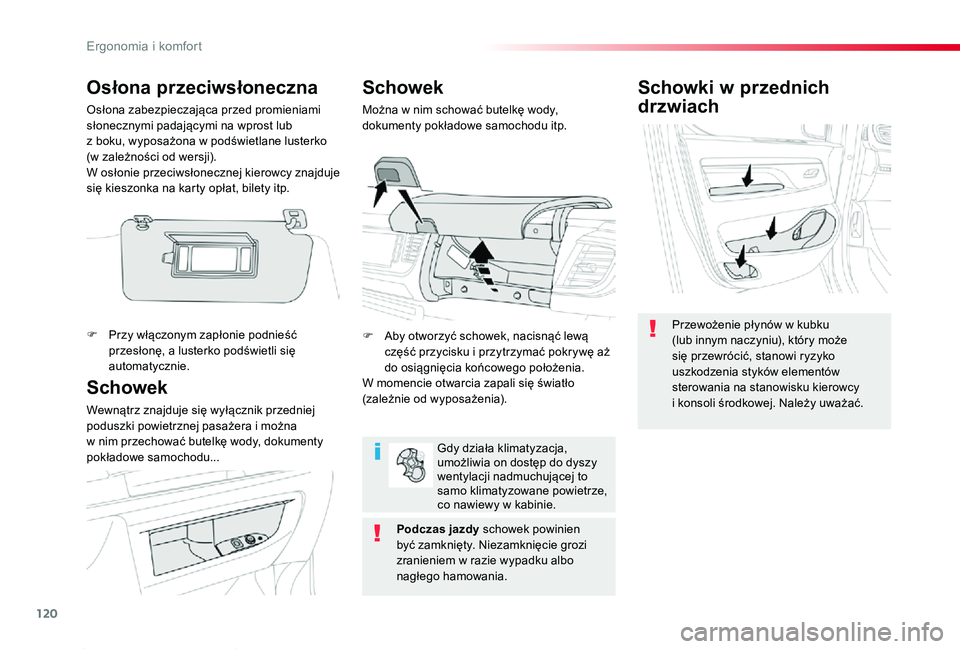

120
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym naczyniu), który może się przewrócić, stanowi ryzyko uszkodzenia styków elementów sterowania na stanowisku kierowcy i konsoli środkowej. Należy uważać.Schowek
Wewnątrz znajduje się wyłącznik przedniej poduszki powietrznej pasażera i można w nim przechować butelkę wody, dokumenty pokładowe samochodu...
Schowek
Można w nim schować butelkę wody, dokumenty pokładowe samochodu itp.
F Aby otworzyć schowek, nacisnąć lewą część przycisku i przytrzymać pokrywę aż do osiągnięcia końcowego położenia.W momencie otwarcia zapali się światło (zależnie od wyposażenia).
Gdy działa klimatyzacja, umożliwia on dostęp do dyszy wentylacji nadmuchującej to samo klimatyzowane powietrze, co nawiewy w kabinie.
Podczas jazdy schowek powinien być zamknięty. Niezamknięcie grozi zranieniem w razie wypadku albo nagłego hamowania.
Osłona przeciwsłoneczna
Osłona zabezpieczająca przed promieniami słonecznymi padającymi na wprost lub z boku, wyposażona w podświetlane lusterko (w zależności od wersji).W osłonie przeciwsłonecznej kierowcy znajduje się kieszonka na karty opłat, bilety itp.
F Przy włączonym zapłonie podnieść przesłonę, a lusterko podświetli się automatycznie.
Ergonomia i komfort
