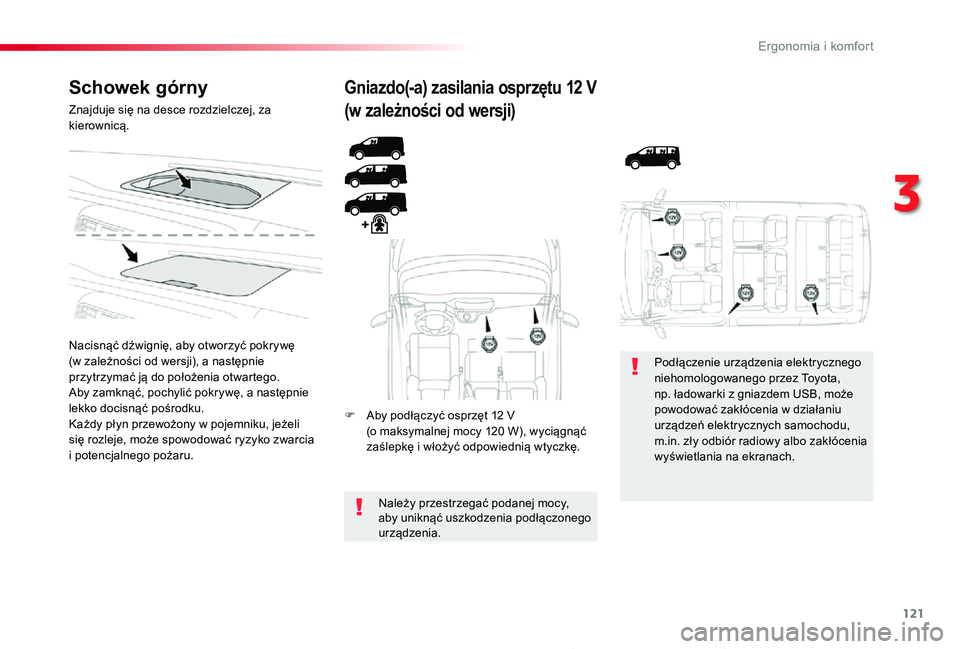

Schowek górny
Znajduje siÄ™ na desce rozdzielczej, za kierownicÄ….
Nacisnąć dźwignię, aby otworzyć pokrywę (w zależności od wersji), a następnie przytrzymać ją do położenia otwartego.Aby zamknąć, pochylić pokrywę, a następnie lekko docisnąć pośrodku.Każdy płyn przewożony w pojemniku, jeżeli się rozleje, może spowodować ryzyko zwarcia
i potencjalnego pożaru.
Gniazdo(-a) zasilania osprzętu 12 V
(w zależności od wersji)
F Aby podłączyć osprzęt 12 V (o maksymalnej mocy 120 W), wyciągnąć zaślepkę i włożyć odpowiednią wtyczkę.
Należy przestrzegać podanej mocy, aby uniknąć uszkodzenia podłączonego urządzenia.
Podłączenie urządzenia elektrycznego niehomologowanego przez Toyota, np. ładowarki z gniazdem USB, może powodować zakłócenia w działaniu urządzeń elektrycznych samochodu, m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
3
E

122
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

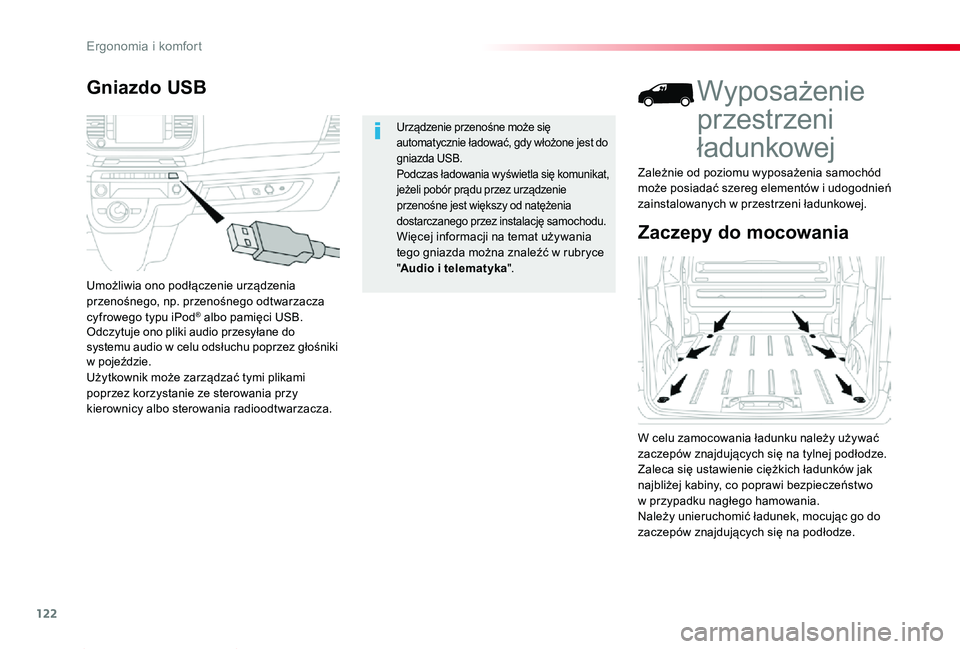

Zaczepy do mocowania
Wyposażenie
przestrzeni
Å‚adunkowej
W celu zamocowania ładunku należy używać zaczepów znajdujących się na tylnej podłodze.Zaleca się ustawienie ciężkich ładunków jak najbliżej kabiny, co poprawi bezpieczeństwo w przypadku nagłego hamowania.Należy unieruchomić ładunek, mocując go do zaczepów znajdujących się na podłodze.
Zależnie od poziomu wyposażenia samochód może posiadać szereg elementów i udogodnień zainstalowanych w przestrzeni ładunkowej.
Gniazdo USB
Umożliwia ono podłączenie urządzenia przenośnego, np. przenośnego odtwarzacza cyfrowego typu iPod® albo pamięci USB.Odczytuje ono pliki audio przesyłane do systemu audio w celu odsłuchu poprzez głośniki w pojeździe.Użytkownik może zarządzać tymi plikami poprzez korzystanie ze sterowania przy kierownicy albo sterowania radioodtwarzacza.
Urządzenie przenośne może się automatycznie ładować, gdy włożone jest do gniazda USB.Podczas ładowania wyświetla się komunikat, jeżeli pobór prądu przez urządzenie przenośne jest większy od natężenia dostarczanego przez instalację samochodu.Więcej informacji na temat używania
tego gniazda można znaleźć w rubryce "Audio i telematyka".
Ergonomia i komfort

123
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

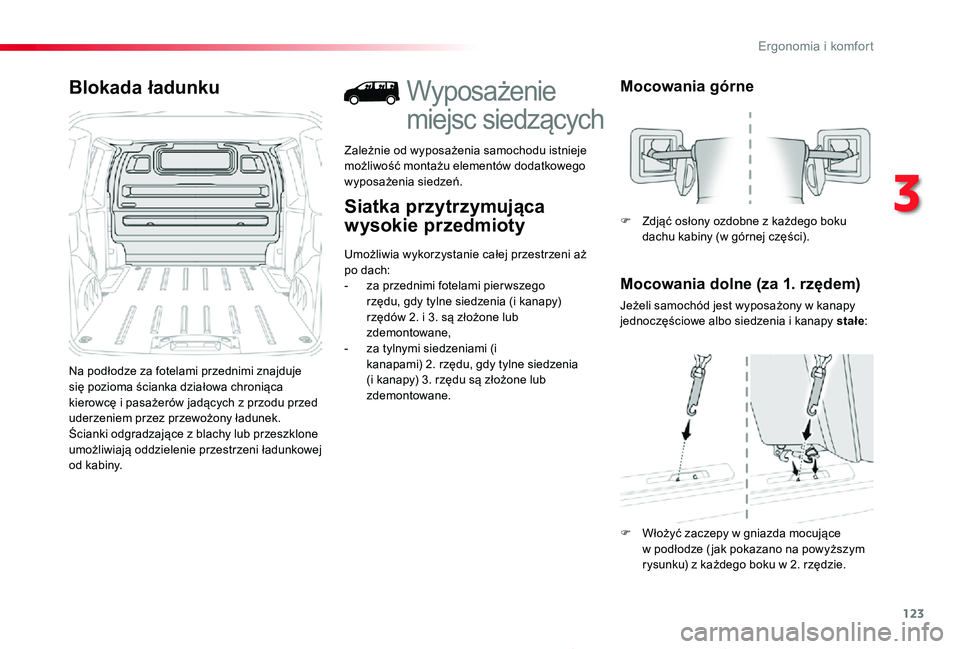

Blokada Å‚adunku
Na podłodze za fotelami przednimi znajduje się pozioma ścianka działowa chroniąca kierowcę i pasażerów jadących z przodu przed uderzeniem przez przewożony ładunek.Ścianki odgradzające z blachy lub przeszklone umożliwiają oddzielenie przestrzeni ładunkowej od kabiny.
Siatka przytrzymujÄ…ca
wysokie przedmioty
Wyposażenie
miejsc siedzÄ…cych
Zależnie od wyposażenia samochodu istnieje możliwość montażu elementów dodatkowego wyposażenia siedzeń.
Umożliwia wykorzystanie całej przestrzeni aż po dach:- za przednimi fotelami pier wszego rzędu, gdy tylne siedzenia (i kanapy) rzędów 2. i 3. są złożone lub zdemontowane,- za tylnymi siedzeniami (i kanapami) 2. rzędu, gdy tylne siedzenia (i kanapy) 3. rzędu są złożone lub zdemontowane.
Mocowania górne
Mocowania dolne (za 1. rzędem)
Jeżeli samochód jest wyposażony w kanapy jednoczęściowe albo siedzenia i kanapy stałe:
F Zdjąć osłony ozdobne z każdego boku dachu kabiny (w górnej części).
F Włożyć zaczepy w gniazda mocujące w podłodze ( jak pokazano na powyższym rysunku) z każdego boku w 2. rzędzie.
3
E

124
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

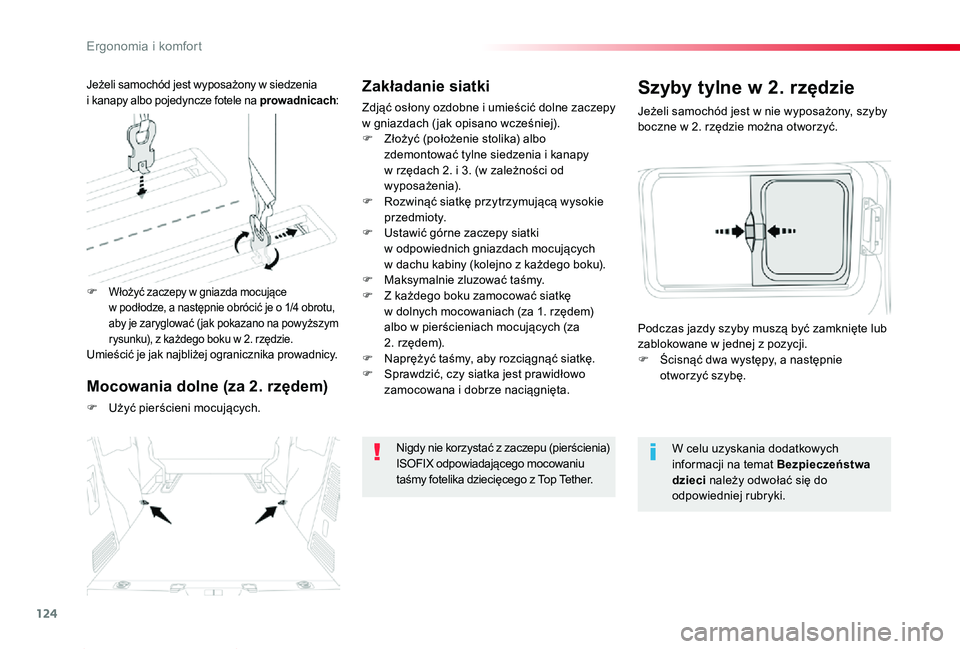

Zakładanie siatki
Zdjąć osłony ozdobne i umieścić dolne zaczepy w gniazdach ( jak opisano wcześniej).F Złożyć (położenie stolika) albo zdemontować tylne siedzenia i kanapy w rzędach 2. i 3. (w zależności od wyposażenia).F Rozwinąć siatkę przytrzymującą wysokie p r ze dm i ot y.F Ustawić górne zaczepy siatki
w odpowiednich gniazdach mocujących w dachu kabiny (kolejno z każdego boku).F Maksymalnie zluzować taśmy.F Z każdego boku zamocować siatkę w dolnych mocowaniach (za 1. rzędem) albo w pierścieniach mocujących (za 2. rzędem).F Naprężyć taśmy, aby rozciągnąć siatkę.F Sprawdzić, czy siatka jest prawidłowo zamocowana i dobrze naciągnięta.
Nigdy nie korzystać z zaczepu (pierścienia) ISOFIX odpowiadającego mocowaniu taśmy fotelika dziecięcego z Top Tether.
Jeżeli samochód jest w nie wyposażony, szyby boczne w 2. rzędzie można otworzyć.
Szyby tylne w 2. rzędzie
W celu uzyskania dodatkowych informacji na temat Bezpieczeństwa dzieci należy odwołać się do odpowiedniej rubryki.
Podczas jazdy szyby muszą być zamknięte lub zablokowane w jednej z pozycji.F Ścisnąć dwa występy, a następnie otworzyć szybę.
F Włożyć zaczepy w gniazda mocujące w podłodze, a następnie obrócić je o 1/4 obrotu, aby je zaryglować ( jak pokazano na powyższym rysunku), z każdego boku w 2. rzędzie.Umieścić je jak najbliżej ogranicznika prowadnicy.
Jeżeli samochód jest wyposażony w siedzenia i kanapy albo pojedyncze fotele na prowadnicach:
Mocowania dolne (za 2. rzędem)
F Użyć pierścieni mocujących.
Ergonomia i komfort

125
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

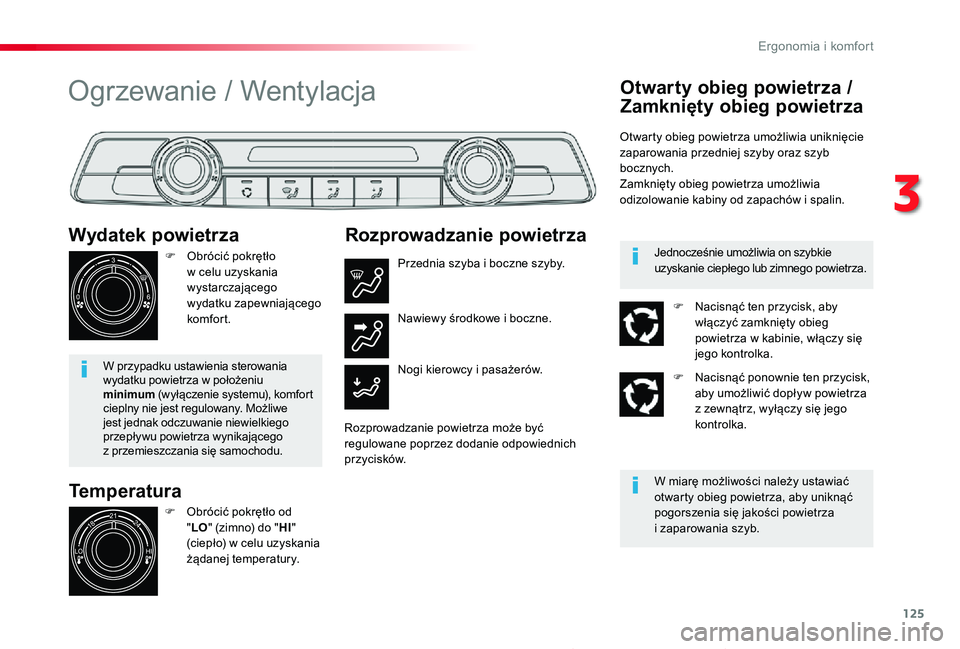

Temperatura
Wydatek powietrza
F Obrócić pokrętło w celu uzyskania wystarczającego wydatku zapewniającego komfor t.
W przypadku ustawienia sterowania wydatku powietrza w położeniu minimum (wyłączenie systemu), komfort cieplny nie jest regulowany. Możliwe jest jednak odczuwanie niewielkiego przepływu powietrza wynikającego z przemieszczania się samochodu.
Ogrzewanie / Wentylacja
F Obrócić pokrętło od "LO" (zimno) do "HI" (ciepło) w celu uzyskania żądanej temperatury.
Rozprowadzanie powietrza
Przednia szyba i boczne szyby.
Nogi kierowcy i pasażerów.
Nawiewy środkowe i boczne.
Rozprowadzanie powietrza może być regulowane poprzez dodanie odpowiednich przycisków.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Otwarty obieg powietrza umożliwia uniknięcie zaparowania przedniej szyby oraz szyb bocznych.Zamknięty obieg powietrza umożliwia odizolowanie kabiny od zapachów i spalin.
W miarę możliwości należy ustawiać otwarty obieg powietrza, aby uniknąć pogorszenia się jakości powietrza i zaparowania szyb.
Jednocześnie umożliwia on szybkie uzyskanie ciepłego lub zimnego powietrza.
F Nacisnąć ten przycisk, aby włączyć zamknięty obieg powietrza w kabinie, włączy się jego kontrolka.
F Nacisnąć ponownie ten przycisk, aby umożliwić dopływ powietrza z zewnątrz, wyłączy się jego kontrolka.
3
Ergonomia i komfort

126
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

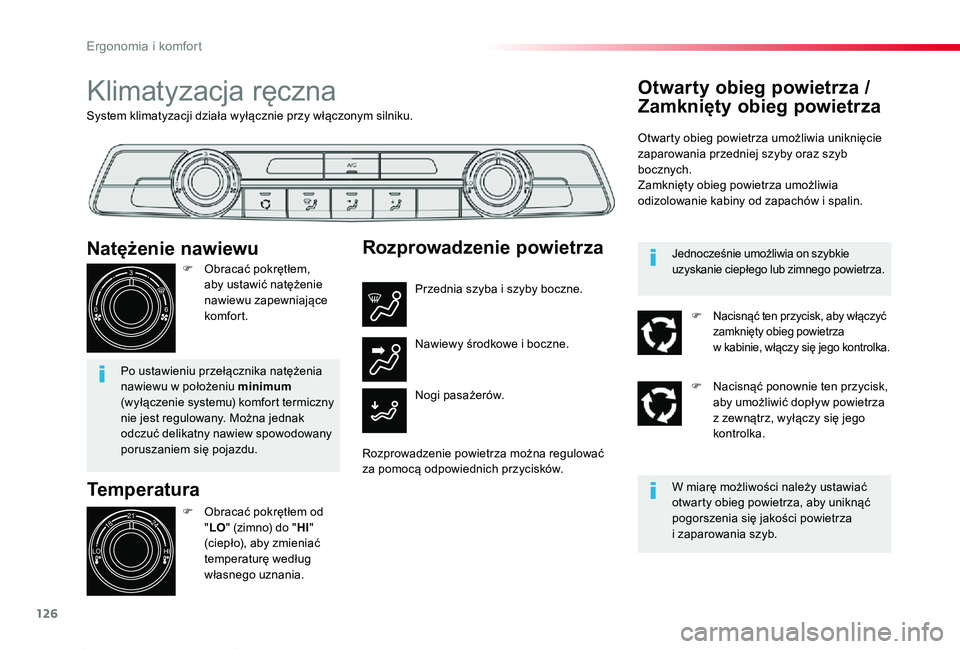

System klimatyzacji działa wyłącznie przy włączonym silniku.
Klimatyzacja ręczna
Temperatura
F Obracać pokrętłem od "LO" (zimno) do "HI" (ciepło), aby zmieniać temperaturę według własnego uznania.
Natężenie nawiewu
F Obracać pokrętłem, aby ustawić natężenie nawiewu zapewniające komfor t.
Po ustawieniu przełącznika natężenia nawiewu w położeniu minimum (wyłączenie systemu) komfort termiczny nie jest regulowany. Można jednak odczuć delikatny nawiew spowodowany poruszaniem się pojazdu.
Rozprowadzenie powietrza
Przednia szyba i szyby boczne.
Nogi pasażerów.
Nawiewy środkowe i boczne.
Rozprowadzenie powietrza można regulować za pomocą odpowiednich przycisków.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Otwarty obieg powietrza umożliwia uniknięcie zaparowania przedniej szyby oraz szyb bocznych.Zamknięty obieg powietrza umożliwia odizolowanie kabiny od zapachów i spalin.
W miarę możliwości należy ustawiać otwarty obieg powietrza, aby uniknąć pogorszenia się jakości powietrza i zaparowania szyb.
Jednocześnie umożliwia on szybkie uzyskanie ciepłego lub zimnego powietrza.
F Nacisnąć ten przycisk, aby włączyć zamknięty obieg powietrza w kabinie, włączy się jego kontrolka.
F Nacisnąć ponownie ten przycisk, aby umożliwić dopływ powietrza z zewnątrz, wyłączy się jego kontrolka.
Ergonomia i komfort

127
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

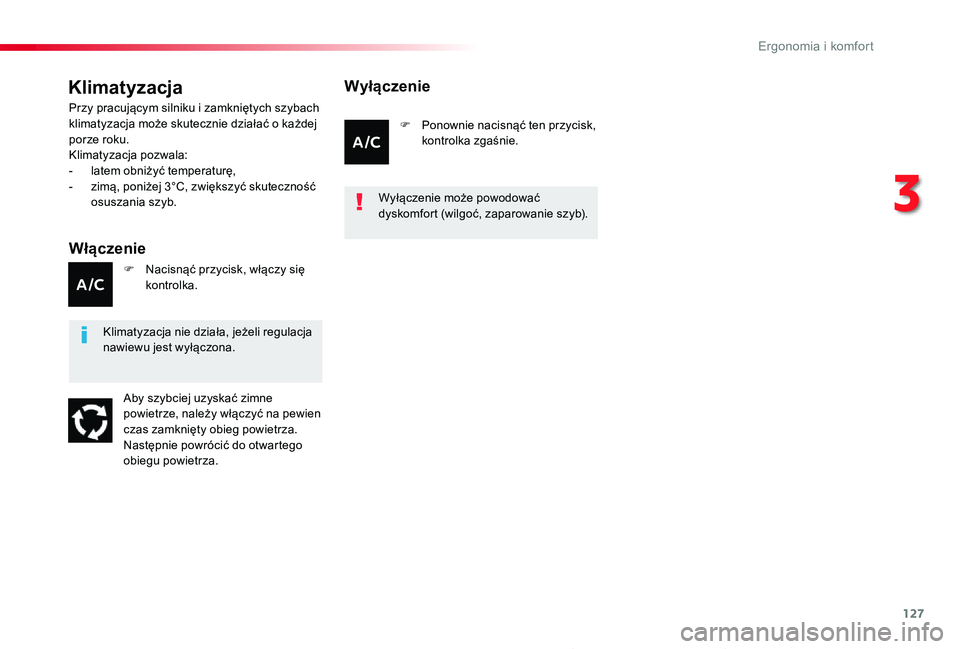

Klimatyzacja
WÅ‚Ä…czenie
Przy pracującym silniku i zamkniętych szybach klimatyzacja może skutecznie działać o każdej porze roku.Klimatyzacja pozwala:- latem obniżyć temperaturę,- zimą, poniżej 3°C, zwiększyć skuteczność osuszania szyb.
Aby szybciej uzyskać zimne powietrze, należy włączyć na pewien czas zamknięty obieg powietrza. Następnie powrócić do otwartego obiegu powietrza.
F Nacisnąć przycisk, włączy się kontrolka.
F Ponownie nacisnąć ten przycisk, kontrolka zgaśnie.
Wyłączenie
Klimatyzacja nie działa, jeżeli regulacja nawiewu jest wyłączona.
Wyłączenie może powodować dyskomfort (wilgoć, zaparowanie szyb).
3
E

128
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

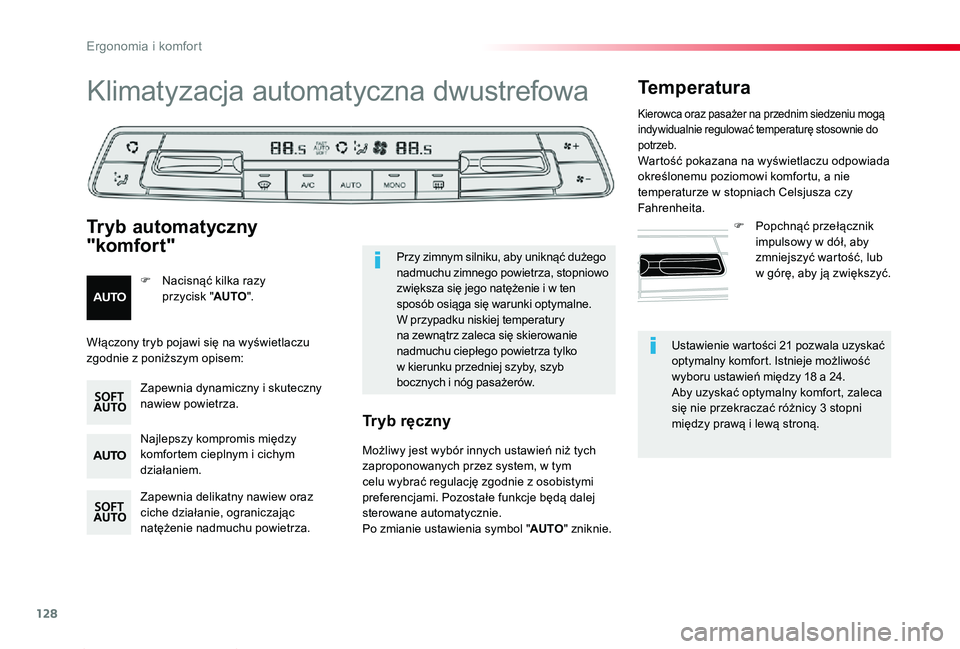

Ustawienie wartości 21 pozwala uzyskać optymalny komfort. Istnieje możliwość wyboru ustawień między 18 a 24.Aby uzyskać optymalny komfort, zaleca się nie przekraczać różnicy 3 stopni między prawą i lewą stroną.
Klimatyzacja automatyczna dwustrefowa
Najlepszy kompromis między
komfortem cieplnym i cichym działaniem.
Zapewnia delikatny nawiew oraz ciche działanie, ograniczając natężenie nadmuchu powietrza.
Zapewnia dynamiczny i skuteczny nawiew powietrza.
F Nacisnąć kilka razy przycisk "AUTO".
Tryb automatyczny
"komfort"
Temperatura
F Popchnąć przełącznik impulsowy w dół, aby
zmniejszyć wartość, lub w górę, aby ją zwiększyć.
Przy zimnym silniku, aby uniknąć dużego nadmuchu zimnego powietrza, stopniowo zwiększa się jego natężenie i w ten sposób osiąga się warunki optymalne.W przypadku niskiej temperatury na zewnątrz zaleca się skierowanie nadmuchu ciepłego powietrza tylko w kierunku przedniej szyby, szyb bocznych i nóg pasażerów.
Włączony tryb pojawi się na wyświetlaczu zgodnie z poniższym opisem:
Możliwy jest wybór innych ustawień niż tych zaproponowanych przez system, w tym celu wybrać regulację zgodnie z osobistymi preferencjami. Pozostałe funkcje będą dalej sterowane automatycznie.Po zmianie ustawienia symbol "AUTO" zniknie.
Tryb ręczny
Kierowca oraz pasażer na przednim siedzeniu mogą indywidualnie regulować temperaturę stosownie do potrzeb.Wartość pokazana na wyświetlaczu odpowiada określonemu poziomowi komfortu, a nie temperaturze w stopniach Celsjusza czy Fahrenheita.
Ergonomia i komfort

129
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

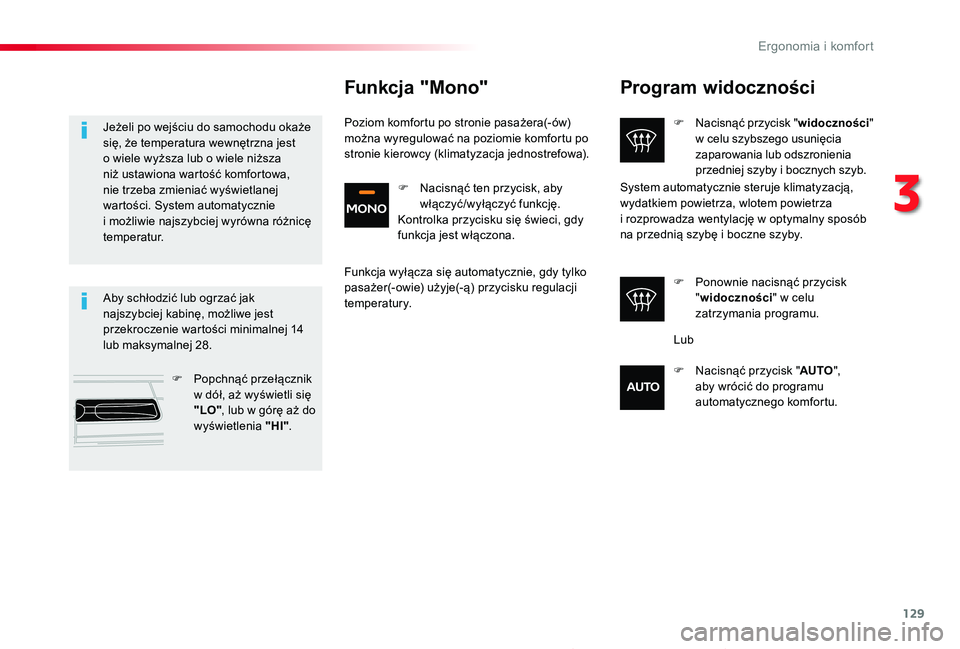

Program widoczności
F Nacisnąć przycisk "widoczności" w celu szybszego usunięcia zaparowania lub odszronienia przedniej szyby i bocznych szyb.
F Ponownie nacisnąć przycisk "widoczności" w celu zatrzymania programu.
System automatycznie steruje klimatyzacją, wydatkiem powietrza, wlotem powietrza i rozprowadza wentylację w optymalny sposób na przednią szybę i boczne szyby.
Aby schłodzić lub ogrzać jak najszybciej kabinę, możliwe jest przekroczenie wartości minimalnej 14 lub maksymalnej 28.
F Popchnąć przełącznik w dół, aż wyświetli się "LO", lub w górę aż do wyświetlenia "HI".
Jeżeli po wejściu do samochodu okaże się, że temperatura wewnętrzna jest o wiele wyższa lub o wiele niższa niż ustawiona wartość komfortowa, nie trzeba zmieniać wyświetlanej wartości. System automatycznie i możliwie najszybciej wyrówna różnicę temperatur.
Funkcja "Mono"
Poziom komfortu po stronie pasażera(-ów) można wyregulować na poziomie komfortu po stronie kierowcy (klimatyzacja jednostrefowa).
Funkcja wyłącza się automatycznie, gdy tylko pasażer(-owie) użyje(-ą) przycisku regulacji temperatury.
Lub
F Nacisnąć przycisk "AUTO", aby wrócić do programu automatycznego komfortu.
F Nacisnąć ten przycisk, aby włączyć/wyłączyć funkcję.Kontrolka przycisku się świeci, gdy funkcja jest włączona.
3
Ergonomia i komfort

130
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

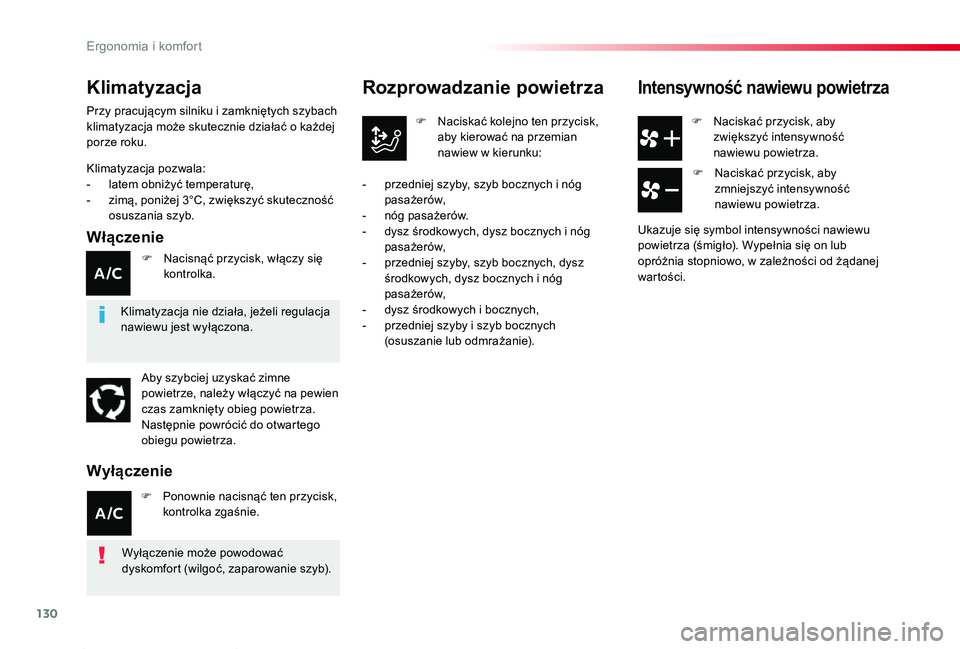

F Naciskać przycisk, aby zwiększyć intensywność nawiewu powietrza.
Rozprowadzanie powietrza
F Naciskać kolejno ten przycisk, aby kierować na przemian nawiew w kierunku:
- przedniej szyby, szyb bocznych i nóg pasażerów,- nóg pasażerów.- dysz środkowych, dysz bocznych i nóg pasażerów,- przedniej szyby, szyb bocznych, dysz środkowych, dysz bocznych i nóg pasażerów,- dysz środkowych i bocznych,- przedniej szyby i szyb bocznych (osuszanie lub odmrażanie).
Intensywność nawiewu powietrza
F Naciskać przycisk, aby zmniejszyć intensywność nawiewu powietrza.
Ukazuje się symbol intensywności nawiewu powietrza (śmigło). Wypełnia się on lub opróżnia stopniowo, w zależności od żądanej wartości.
Klimatyzacja
Klimatyzacja pozwala:- latem obniżyć temperaturę,- zimą, poniżej 3°C, zwiększyć skuteczność osuszania szyb.
WÅ‚Ä…czenie
Przy pracującym silniku i zamkniętych szybach klimatyzacja może skutecznie działać o każdej porze roku.
Klimatyzacja nie działa, jeżeli regulacja nawiewu jest wyłączona.
Aby szybciej uzyskać zimne powietrze, należy włączyć na pewien czas zamknięty obieg powietrza. Następnie powrócić do otwartego obiegu powietrza.
F Nacisnąć przycisk, włączy się kontrolka.
F Ponownie nacisnąć ten przycisk, kontrolka zgaśnie.
Wyłączenie
Wyłączenie może powodować dyskomfort (wilgoć, zaparowanie szyb).
