TOYOTA PROACE 2020 Instrukcja obsługi (in Polish)

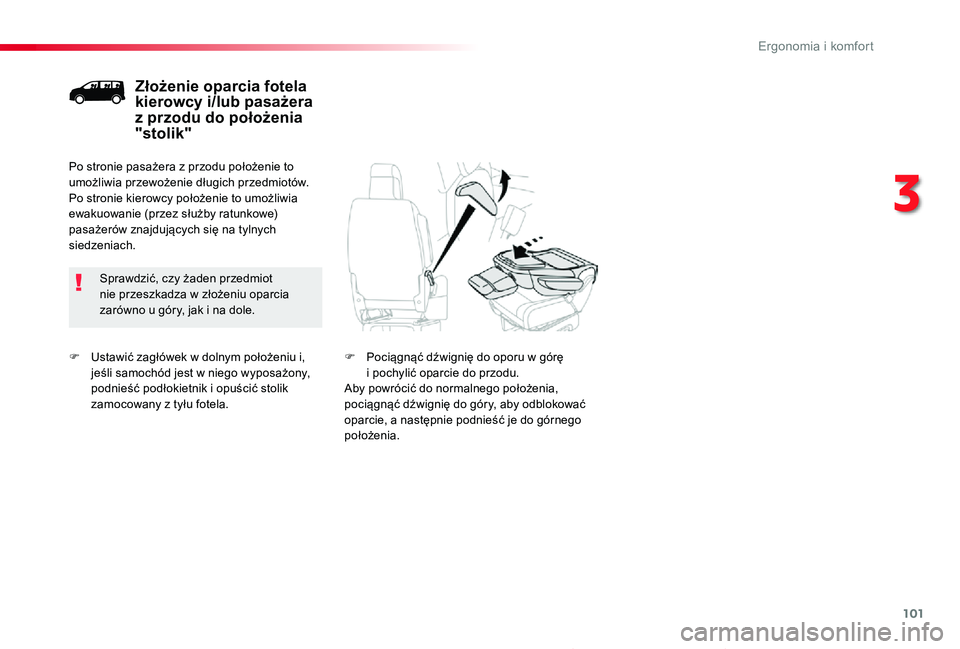

101
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F Ustawić zagłówek w dolnym położeniu i, jeśli samochód jest w niego wyposażony, podnieść podłokietnik i opuścić stolik zamocowany z tyłu fotela.
Złożenie oparcia fotela kierowcy i/lub pasażera z przodu do położenia "stolik"
Sprawdzić, czy żaden przedmiot nie przeszkadza w złożeniu oparcia zarówno u góry, jak i na dole.
Po stronie pasażera z przodu położenie to umożliwia przewożenie długich przedmiotów.Po stronie kierowcy położenie to umożliwia ewakuowanie (przez służby ratunkowe) pasażerów znajdujących się na tylnych siedzeniach.
F Pociągnąć dźwignię do oporu w górę i pochylić oparcie do przodu.Aby powrócić do normalnego położenia, pociągnąć dźwignię do góry, aby odblokować oparcie, a następnie podnieść je do górnego położenia.
3
E

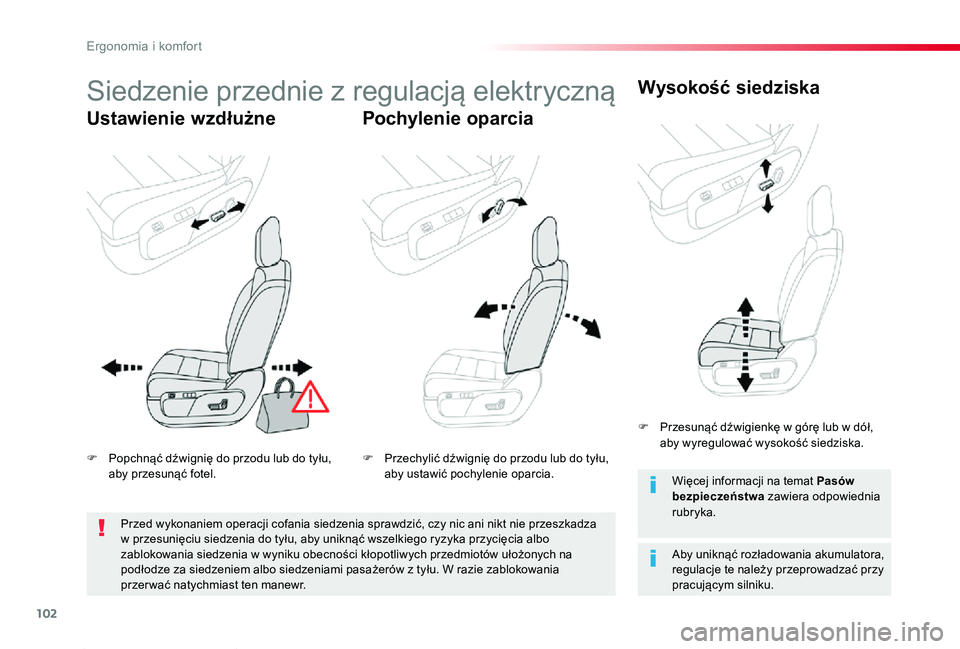

102
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Siedzenie przednie z regulacjÄ… elektrycznÄ…
Ustawienie wzdłużnePochylenie oparcia
Wysokość siedziska
Aby uniknąć rozładowania akumulatora, regulacje te należy przeprowadzać przy pracującym silniku.
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
F Popchnąć dźwignię do przodu lub do tyłu, aby przesunąć fotel.F Przechylić dźwignię do przodu lub do tyłu, aby ustawić pochylenie oparcia.
F Przesunąć dźwigienkę w górę lub w dół, aby wyregulować wysokość siedziska.
Przed wykonaniem operacji cofania siedzenia sprawdzić, czy nic ani nikt nie przeszkadza w przesunięciu siedzenia do tyłu, aby uniknąć wszelkiego ryzyka przycięcia albo zablokowania siedzenia w wyniku obecności kłopotliwych przedmiotów ułożonych na podłodze za siedzeniem albo siedzeniami pasażerów z tyłu. W razie zablokowania przer wać natychmiast ten manewr.
E

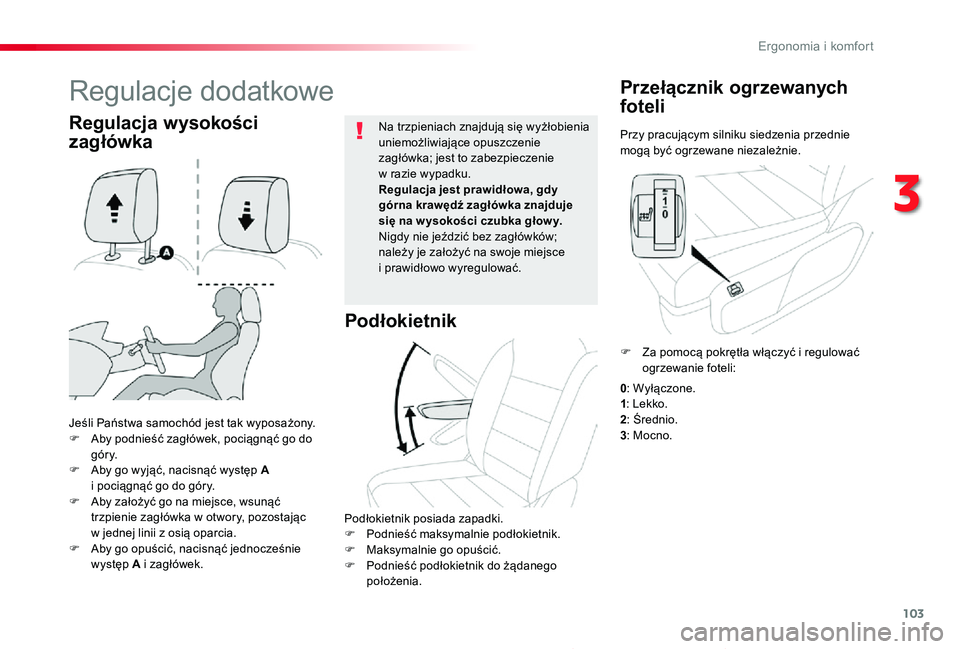

103
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Przy pracującym silniku siedzenia przednie mogą być ogrzewane niezależnie.
Przełącznik ogrzewanych
foteli
Jeśli Państwa samochód jest tak wyposażony.F Aby podnieść zagłówek, pociągnąć go do góry.F Aby go wyjąć, nacisnąć występ A i pociągnąć go do góry.F Aby założyć go na miejsce, wsunąć trzpienie zagłówka w otwory, pozostając w jednej linii z osią oparcia.F Aby go opuścić, nacisnąć jednocześnie występ A i zagłówek.
Na trzpieniach znajdują się wyżłobienia uniemożliwiające opuszczenie zagłówka; jest to zabezpieczenie w razie wypadku.Regulacja jest prawidłowa, gdy górna krawędź zagłówka znajduje się na w ysokości czubka głow y.Nigdy nie jeździć bez zagłówków; należy je założyć na swoje miejsce i prawidłowo wyregulować.
Regulacja wysokości
zagłówka
Regulacje dodatkowe
Podłokietnik
Podłokietnik posiada zapadki.F Podnieść maksymalnie podłokietnik.F Maksymalnie go opuścić.F Podnieść podłokietnik do żądanego położenia.
F Za pomocą pokrętła włączyć i regulować ogrzewanie foteli:
0: Wyłączone.1: Lekko.2: Średnio.3: Mocno.
3
Ergonomia i komfort

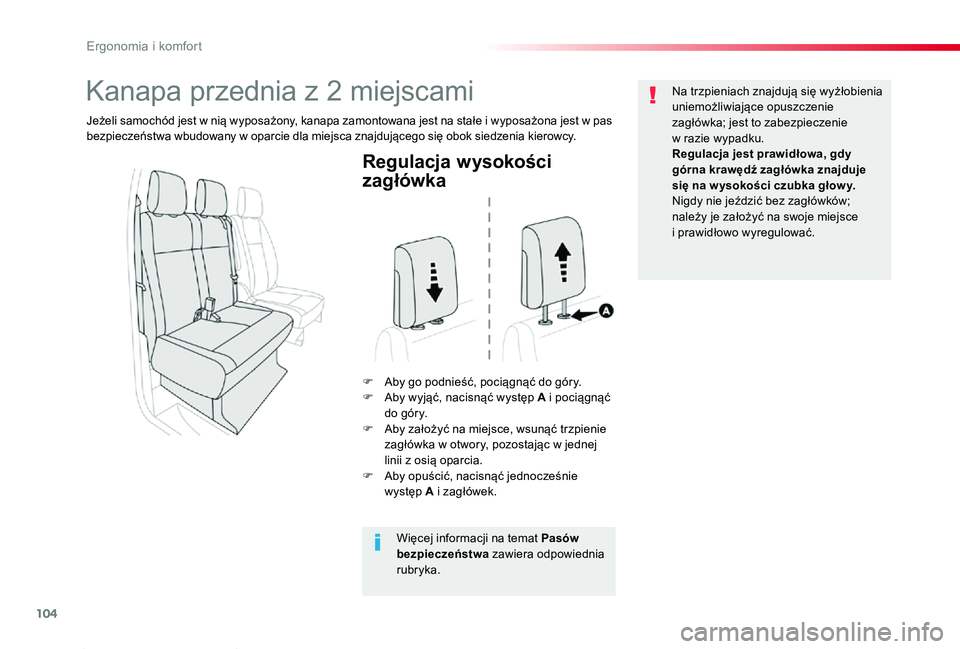

104
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Regulacja wysokości
zagłówka
F Aby go podnieść, pociągnąć do góry.F Aby wyjąć, nacisnąć występ A i pociągnąć do góry.F Aby założyć na miejsce, wsunąć trzpienie zagłówka w otwory, pozostając w jednej linii z osią oparcia.F Aby opuścić, nacisnąć jednocześnie występ A i zagłówek.
Na trzpieniach znajdują się wyżłobienia uniemożliwiające opuszczenie zagłówka; jest to zabezpieczenie w razie wypadku.Regulacja jest prawidłowa, gdy górna krawędź zagłówka znajduje się na w ysokości czubka głow y.Nigdy nie jeździć bez zagłówków; należy je założyć na swoje miejsce i prawidłowo wyregulować.
Kanapa przednia z 2 miejscami
Jeżeli samochód jest w nią wyposażony, kanapa zamontowana jest na stałe i wyposażona jest w pas bezpieczeństwa wbudowany w oparcie dla miejsca znajdującego się obok siedzenia kierowcy.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia rubryka.
Ergonomia i komfort

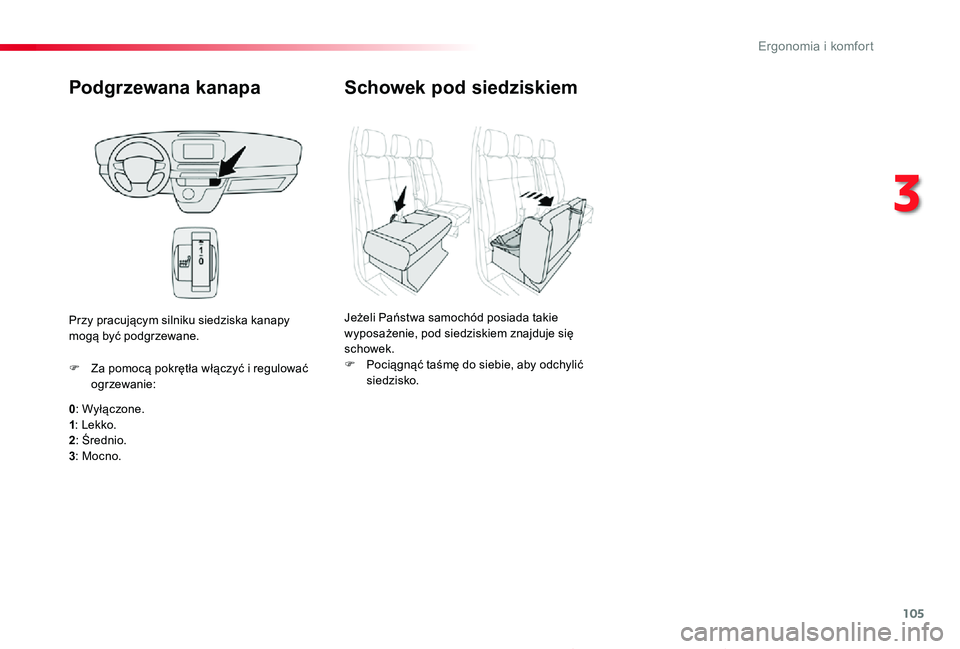

105
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Podgrzewana kanapa
0: Wyłączone.1: Lekko.2: Średnio.
3: Mocno.
F Za pomocą pokrętła włączyć i regulować ogrzewanie:
Przy pracującym silniku siedziska kanapy mogą być podgrzewane.
Schowek pod siedziskiem
Jeżeli Państwa samochód posiada takie wyposażenie, pod siedziskiem znajduje się schowek.F Pociągnąć taśmę do siebie, aby odchylić siedzisko.
3
Ergonomia i komfort

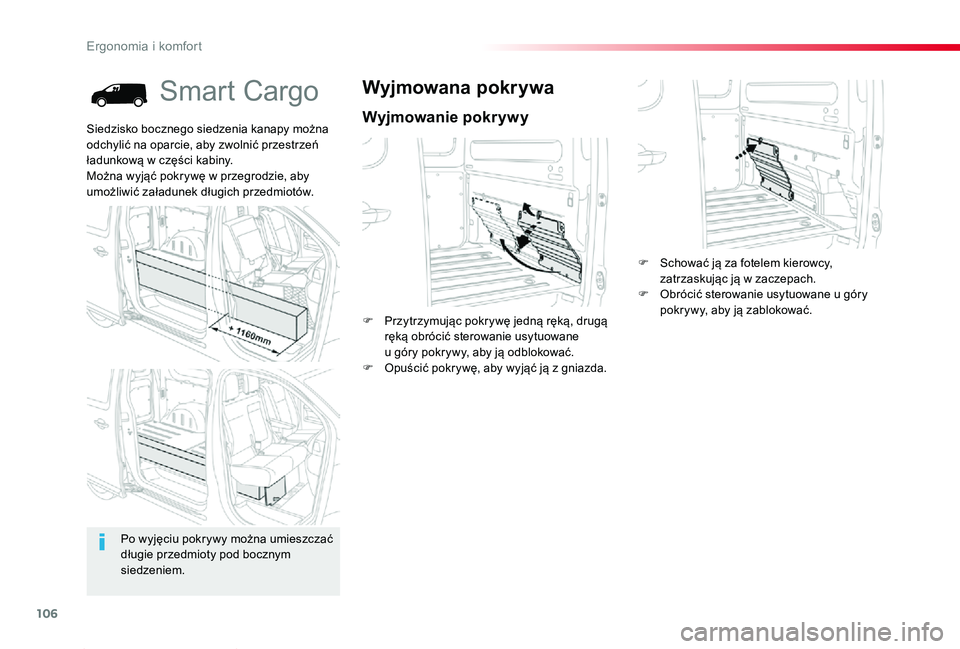

106
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Smart Cargo
Wyjmowanie pokrywy
Wyjmowana pokrywa
F Przytrzymując pokrywę jedną ręką, drugą ręką obrócić sterowanie usytuowane u góry pokrywy, aby ją odblokować.F Opuścić pokrywę, aby wyjąć ją z gniazda.
Siedzisko bocznego siedzenia kanapy można odchylić na oparcie, aby zwolnić przestrzeń ładunkową w części kabiny.Można wyjąć pokrywę w przegrodzie, aby umożliwić załadunek długich przedmiotów.
Po wyjęciu pokrywy można umieszczać długie przedmioty pod bocznym siedzeniem.
F Schować ją za fotelem kierowcy, zatrzaskując ją w zaczepach.F Obrócić sterowanie usytuowane u góry pokrywy, aby ją zablokować.
E

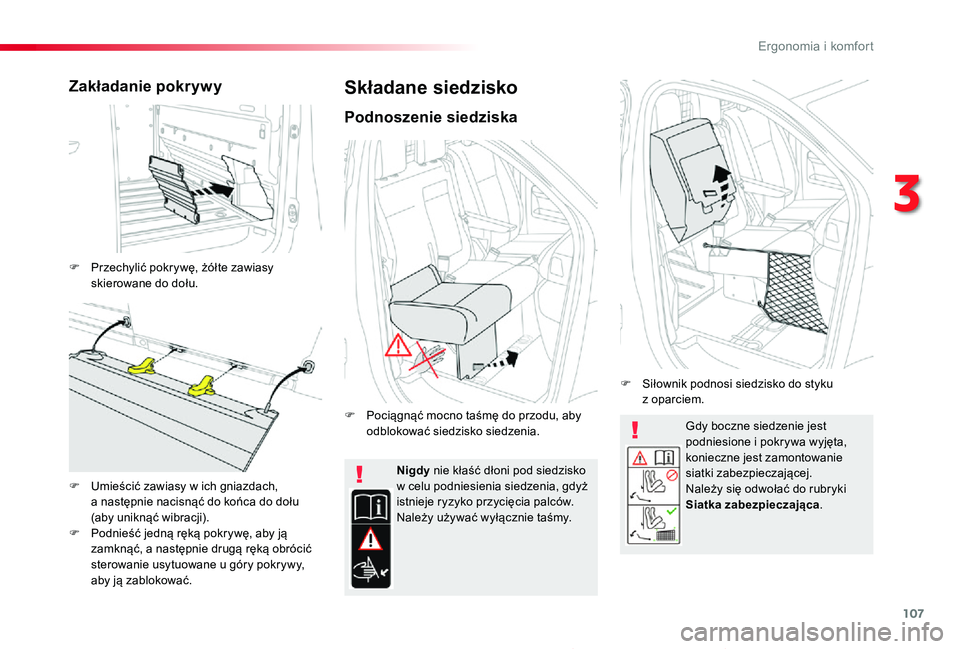

107
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Gdy boczne siedzenie jest podniesione i pokrywa wyjęta, konieczne jest zamontowanie siatki zabezpieczającej.Należy się odwołać do rubryki Siatka zabezpieczająca.
Nigdy nie kłaść dłoni pod siedzisko w celu podniesienia siedzenia, gdyż istnieje ryzyko przycięcia palców.Należy używać wyłącznie taśmy.
Zakładanie pokrywy
F Przechylić pokrywę, żółte zawiasy skierowane do dołu.
F Umieścić zawiasy w ich gniazdach, a następnie nacisnąć do końca do dołu (aby uniknąć wibracji).F Podnieść jedną ręką pokrywę, aby ją zamknąć, a następnie drugą ręką obrócić sterowanie usytuowane u góry pokrywy, aby ją zablokować.
Składane siedzisko
Podnoszenie siedziska
F Pociągnąć mocno taśmę do przodu, aby odblokować siedzisko siedzenia.
F Siłownik podnosi siedzisko do styku z oparciem.
3
E

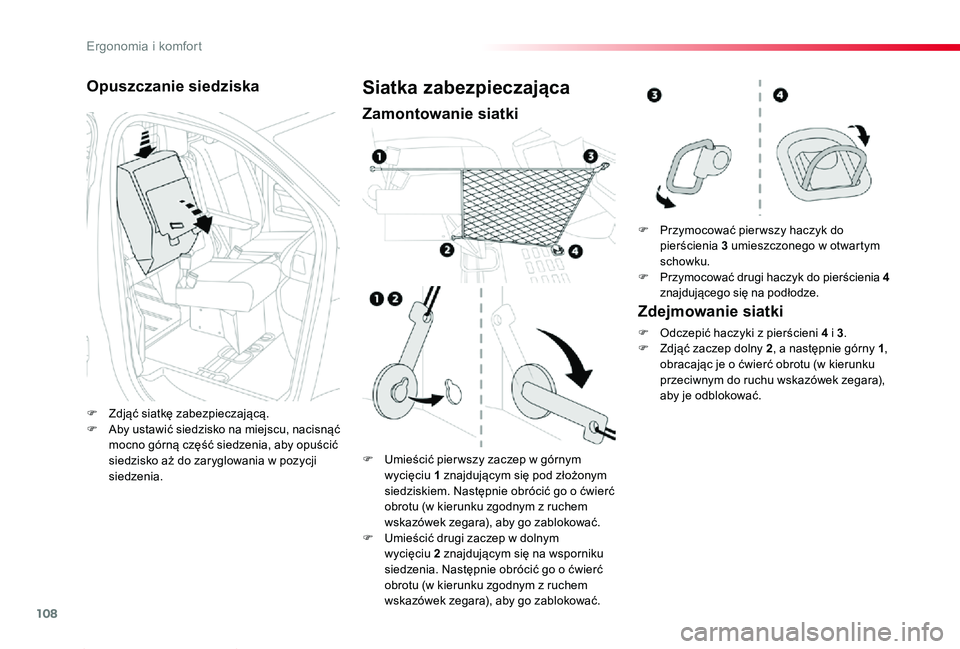

108
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Opuszczanie siedziska
F Zdjąć siatkę zabezpieczającą.F Aby ustawić siedzisko na miejscu, nacisnąć mocno górną część siedzenia, aby opuścić siedzisko aż do zaryglowania w pozycji siedzenia.
Siatka zabezpieczajÄ…ca
Zamontowanie siatki
F Umieścić pier wszy zaczep w górnym wycięciu 1 znajdującym się pod złożonym siedziskiem. Następnie obrócić go o ćwierć obrotu (w kierunku zgodnym z ruchem wskazówek zegara), aby go zablokować.F Umieścić drugi zaczep w dolnym wycięciu 2 znajdującym się na wsporniku siedzenia. Następnie obrócić go o ćwierć obrotu (w kierunku zgodnym z ruchem
wskazówek zegara), aby go zablokować.
F Przymocować pier wszy haczyk do pierścienia 3 umieszczonego w otwartym schowku.F Przymocować drugi haczyk do pierścienia 4 znajdującego się na podłodze.
Zdejmowanie siatki
F Odczepić haczyki z pierścieni 4 i 3.F Zdjąć zaczep dolny 2, a następnie górny 1, obracając je o ćwierć obrotu (w kierunku przeciwnym do ruchu wskazówek zegara), aby je odblokować.
Ergonomia i komfort

109
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Stolik roboczyJeżeli samochód jest w niego wyposażony, poduszkę środkowego siedzenia kanapy można odchylić i utworzyć obrotowy stolik roboczy, uzyskując w ten sposób mobilne biuro (na postoju).F Pociągnąć uchwyt znajdujący się w górnej części poduszki oparcia.
Nigdy nie korzystać ze stolika podczas jazdy samochodem.W przypadku nagłego hamowania lub zderzenia każdy przedmiot znajdujący się na stoliku może stać się niebezpiecznym pociskiem powodującym obrażenia.
Schowek pod środkowym siedziskiem
F Pociągnąć taśmę do przodu, aby odchylić siedzisko.
Upewnić się, że rozmiary, kształt i objętość przewożonych ładunków są zgodne z wymaganiami kodeksu drogowego i bezpieczeństwa oraz nie ograniczają pola widzenia kierowcy.Należy prawidłowo mocować wszystkie ładunki, aby uniemożliwić bądź ograniczyć ich przemieszczanie i uniknąć ryzyka zranienia.Zakładać siatkę zabezpieczającą (dostarczoną z samochodem) zawsze, kiedy siedzenie jest uniesione i pokrywa wyjęta.Nie używać siatki do innych celów.Sprawdzać regularnie stan siatki zabezpieczającej. Gdy widoczne są ślady zużycia lub zniszczenia należy wymienić u autoryzowanego dealera lub w punkcie napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca, aby uzyskać zamienną siatkę bezpoślizgową, zgodną z danymi technicznymi i jakością ustaloną przez Toyotę dla danego pojazdu.Należy założyć wyjmowaną pokrywę, gdy nie są przewożone długie ładunki.
3
E

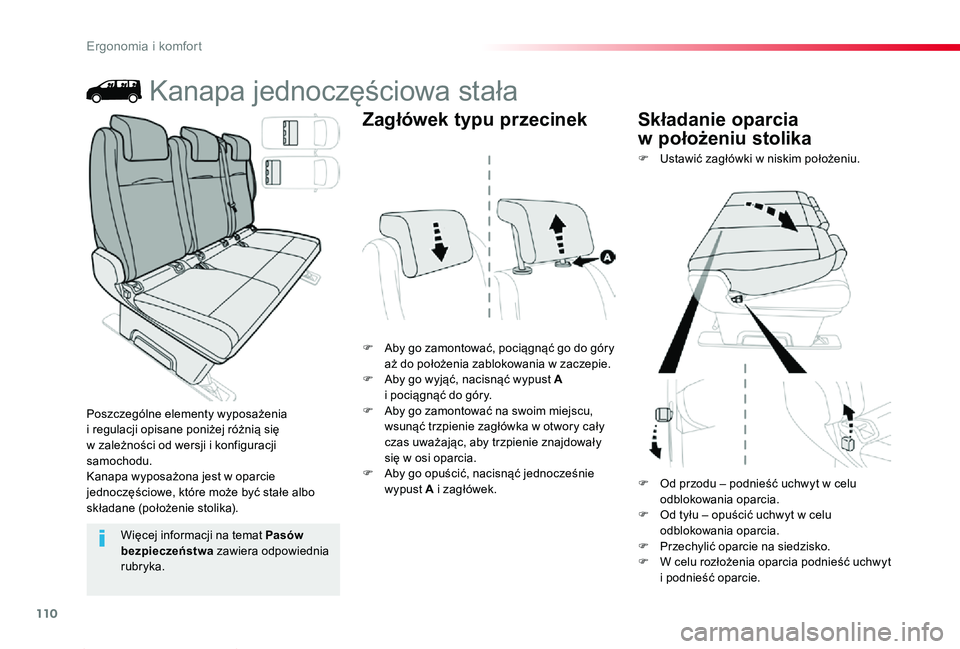

110
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Kanapa jednoczęściowa stała
F Aby go zamontować, pociągnąć go do góry aż do położenia zablokowania w zaczepie.F Aby go wyjąć, nacisnąć wypust A i pociągnąć do góry.F Aby go zamontować na swoim miejscu, wsunąć trzpienie zagłówka w otwory cały czas uważając, aby trzpienie znajdowały się w osi oparcia.F Aby go opuścić, nacisnąć jednocześnie wypust A i zagłówek.
F Ustawić zagłówki w niskim położeniu.
Poszczególne elementy wyposażenia i regulacji opisane poniżej różnią się w zależności od wersji i konfiguracji samochodu.Kanapa wyposażona jest w oparcie jednoczęściowe, które może być stałe albo składane (położenie stolika).
Zagłówek typu przecinekSkładanie oparcia
w położeniu stolika
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
F Od przodu – podnieść uchwyt w celu odblokowania oparcia.F Od tyłu – opuścić uchwyt w celu odblokowania oparcia.
F Przechylić oparcie na siedzisko.F W celu rozłożenia oparcia podnieść uchwyt i podnieść oparcie.
Ergonomia i komfort
