TOYOTA PROACE 2020 Kasutusjuhend (in Estonian)

301
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

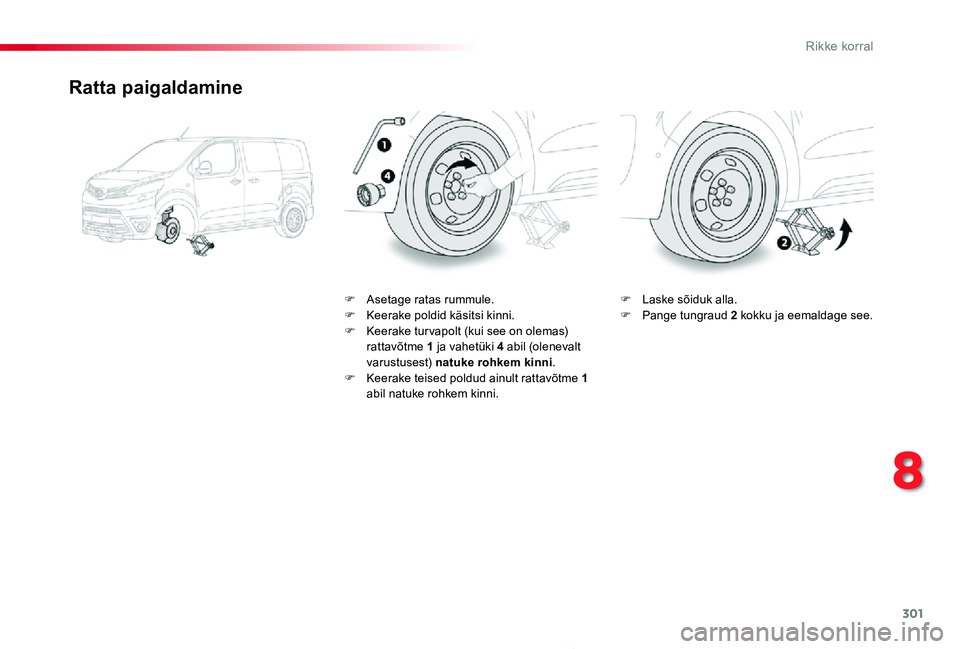

Ratta paigaldamine
F Asetage ratas rummule.F Keerake poldid käsitsi kinni.F Keerake tur vapolt (kui see on olemas) rattavõtme 1 ja vahetüki 4 abil (olenevalt varustusest) natuke rohkem kinni.F Keerake teised poldud ainult rattavõtme 1 abil natuke rohkem kinni.
F Laske sõiduk alla.F Pange tungraud 2 kokku ja eemaldage see.
8
Rikke korral

302
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

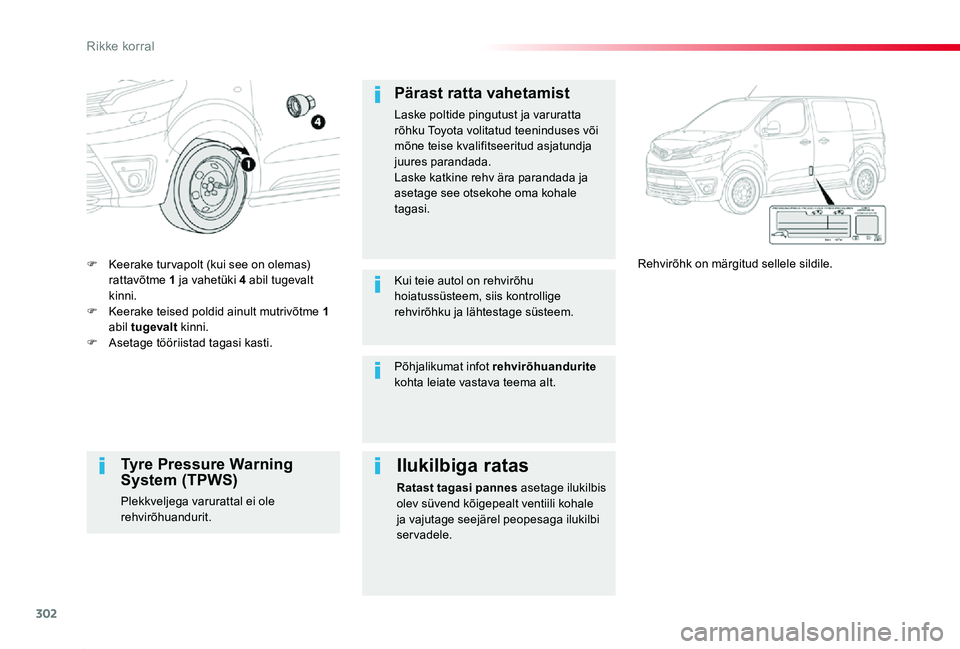

F Keerake tur vapolt (kui see on olemas) rattavõtme 1 ja vahetüki 4 abil tugevalt kinni.F Keerake teised poldid ainult mutrivõtme 1 abil tugevalt kinni.F Asetage tööriistad tagasi kasti.
Rehvirõhk on märgitud sellele sildile.
Pärast ratta vahetamist
Laske poltide pingutust ja varuratta rõhku Toyota volitatud teeninduses või mõne teise kvalifitseeritud asjatundja juures parandada.Laske katkine rehv ära parandada ja asetage see otsekohe oma kohale tagasi.
Kui teie autol on rehvirõhu hoiatussüsteem, siis kontrollige rehvirõhku ja lähtestage süsteem.
Tyre Pressure Warning System (TPWS)
Plekkveljega varurattal ei ole rehvirõhuandurit.
Ilukilbiga ratas
Ratast tagasi pannes asetage ilukilbis olev süvend kõigepealt ventiili kohale ja vajutage seejärel peopesaga ilukilbi servadele.
Põhjalikumat infot rehvirõhuandurite kohta leiate vastava teema alt.
Rikke korral

303
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

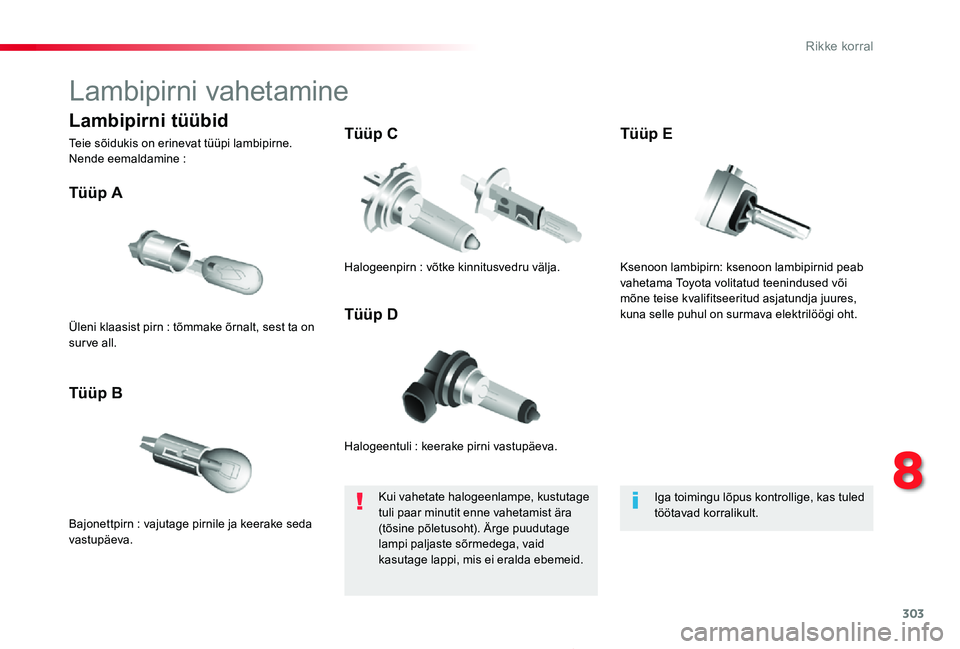

Lambipirni vahetamine
Halogeentuli : keerake pirni vastupäeva.
Tüüp A
Bajonettpirn : vajutage pirnile ja keerake seda vastupäeva.
Tüüp B
Tüüp C
Tüüp DÜleni klaasist pirn : tõmmake õrnalt, sest ta on surve all.
Halogeenpirn : võtke kinnitusvedru välja.
Kui vahetate halogeenlampe, kustutage tuli paar minutit enne vahetamist ära (tõsine põletusoht). Ärge puudutage lampi paljaste sõrmedega, vaid kasutage lappi, mis ei eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled töötavad korralikult.
Lambipirni tüübid
Teie sõidukis on erinevat tüüpi lambipirne. Nende eemaldamine :
Ksenoon lambipirn: ksenoon lambipirnid peab vahetama Toyota volitatud teenindused või mõne teise kvalifitseeritud asjatundja juures, kuna selle puhul on surmava elektrilöögi oht.
Tüüp E
8
Rikke korral

304
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

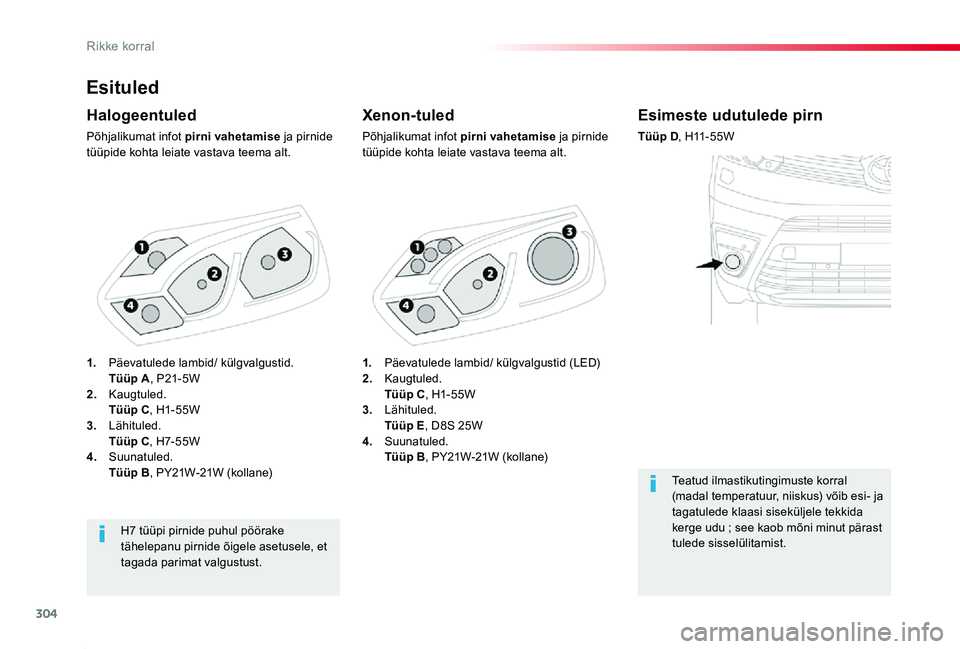

Esituled
Xenon-tuled
Põhjalikumat infot pirni vahetamise ja pirnide tüüpide kohta leiate vastava teema alt.
Halogeentuled
Põhjalikumat infot pirni vahetamise ja pirnide tüüpide kohta leiate vastava teema alt.
H7 tüüpi pirnide puhul pöörake tähelepanu pirnide õigele asetusele, et tagada parimat valgustust.
Esimeste udutulede pirn
Tüüp D, H11 - 5 5 W
Teatud ilmastikutingimuste korral (madal temperatuur, niiskus) võib esi- ja tagatulede klaasi siseküljele tekkida kerge udu ; see kaob mõni minut pärast tulede sisselülitamist.
1. Päevatulede lambid/ külgvalgustid (LED)2. Kaugtuled. Tüüp C, H1- 55W3. Lähituled. Tüüp E, D8S 25W4. Suunatuled. Tüüp B, PY21W-21W (kollane)
1. Päevatulede lambid/ külgvalgustid. Tüüp A, P21- 5W2. Kaugtuled. Tüüp C, H1- 55W3. Lähituled. Tüüp C, H7- 5 5 W4. Suunatuled. Tüüp B, PY21W-21W (kollane)
Rikke korral

305
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

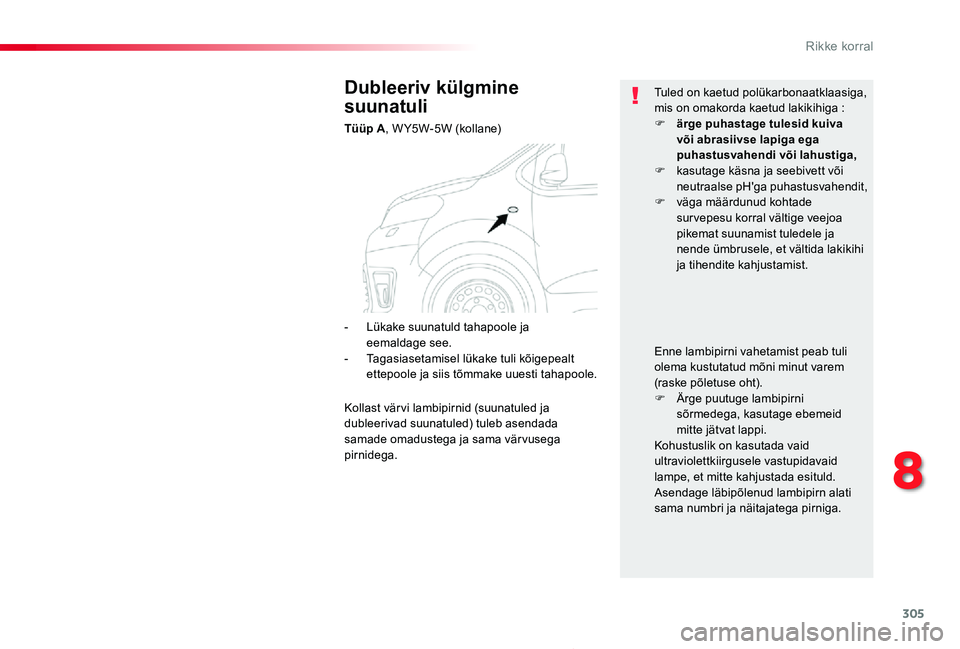

Dubleeriv külgmine
suunatuli
Tüüp A, WY5W-5W (kollane)
Tuled on kaetud polükarbonaatklaasiga, mis on omakorda kaetud lakikihiga :F ärge puhastage tulesid kuiva või abrasiivse lapiga ega puhastusvahendi või lahustiga,F kasutage käsna ja seebivett või neutraalse pH'ga puhastusvahendit,F väga määrdunud kohtade sur vepesu korral vältige veejoa pikemat suunamist tuledele ja nende ümbrusele, et vältida lakikihi ja tihendite kahjustamist.
Enne lambipirni vahetamist peab tuli olema kustutatud mõni minut varem (raske põletuse oht).F Ärge puutuge lambipirni sõrmedega, kasutage ebemeid mitte jätvat lappi.Kohustuslik on kasutada vaid ultraviolettkiirgusele vastupidavaid lampe, et mitte kahjustada esituld.Asendage läbipõlenud lambipirn alati sama numbri ja näitajatega pirniga.
- Lükake suunatuld tahapoole ja eemaldage see.- Tagasiasetamisel lükake tuli kõigepealt ettepoole ja siis tõmmake uuesti tahapoole.
Kollast värvi lambipirnid (suunatuled ja dubleerivad suunatuled) tuleb asendada samade omadustega ja sama värvusega
pirnidega.
8
Rikke korral

306
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Pistiku ja pirni tagasiasetamise ajal veenduge, et kostuks lukustust kinnitav klõpsatus.

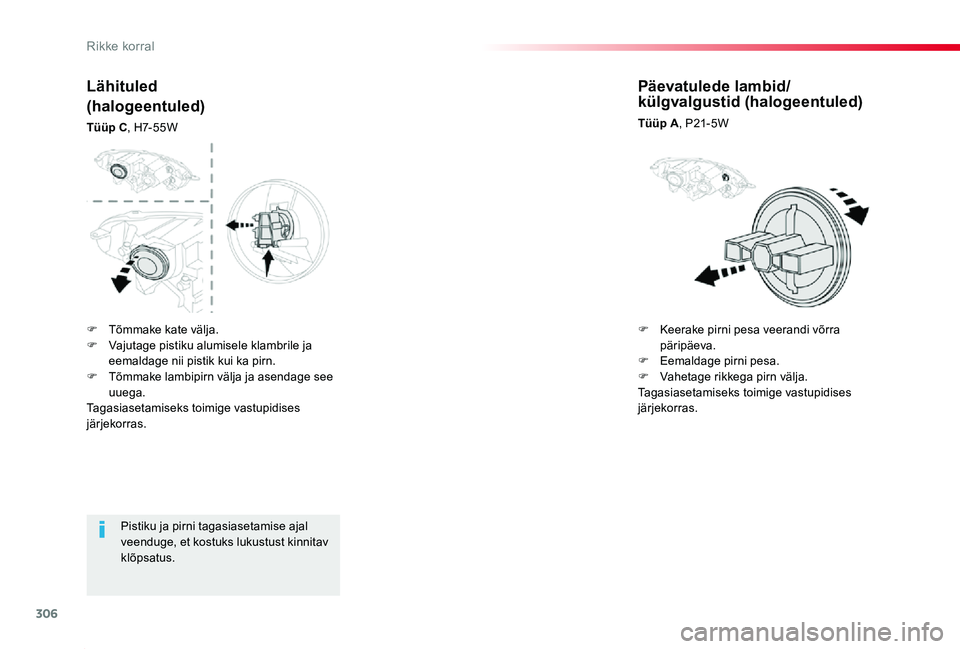

Lähituled
(halogeentuled)
Tüüp C, H7- 5 5 W
Päevatulede lambid/ külgvalgustid (halogeentuled)
Tüüp A, P21- 5W
F Tõmmake kate välja. F Vajutage pistiku alumisele klambrile ja eemaldage nii pistik kui ka pirn.F Tõmmake lambipirn välja ja asendage see uuega.Tagasiasetamiseks toimige vastupidises järjekorras.
F Keerake pirni pesa veerandi võrra päripäeva.F Eemaldage pirni pesa.F Vahetage rikkega pirn välja. Tagasiasetamiseks toimige vastupidises järjekorras.
Rikke korral

307
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Olge ettevaatlik parema tule (sõiduki poolt) taga asuvas tsoonis, see võib olla tuline ja teid kõr vetada (õhutustoru).
Suunatule (parem või vasak) kiirem vilkumine tähistab vastava tule pirni riket.
Suunatuled
(halogeentuled)
Tüüp B, PY21W-21W (kollane)

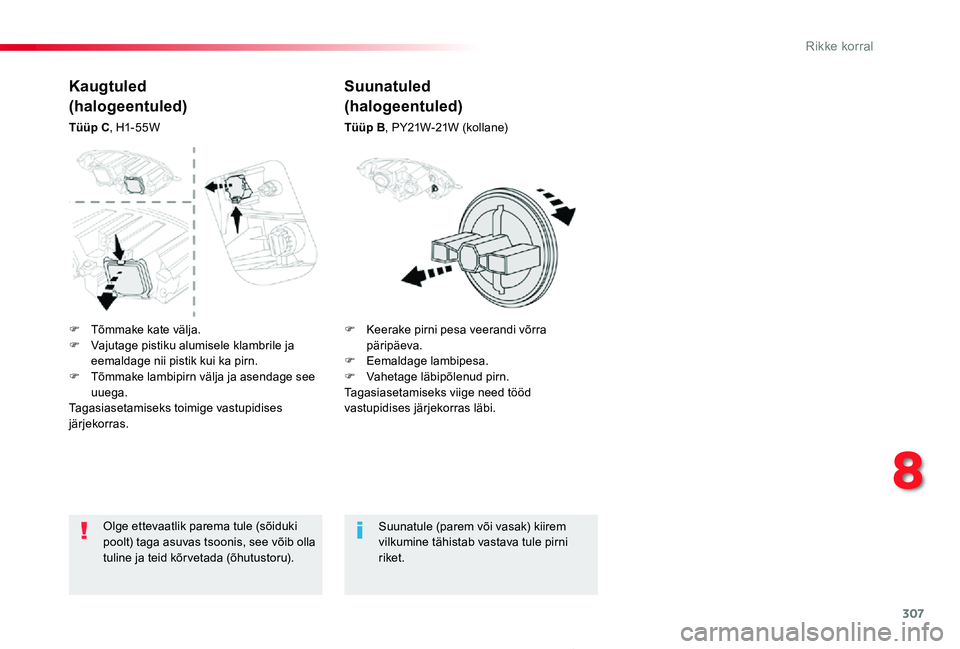

Kaugtuled
(halogeentuled)
Tüüp C, H1- 55W
F Tõmmake kate välja. F Vajutage pistiku alumisele klambrile ja eemaldage nii pistik kui ka pirn.F Tõmmake lambipirn välja ja asendage see uuega.Tagasiasetamiseks toimige vastupidises järjekorras.
F Keerake pirni pesa veerandi võrra päripäeva.F Eemaldage lambipesa.F Vahetage läbipõlenud pirn.Tagasiasetamiseks viige need tööd vastupidises järjekorras läbi.
8
Rikke korral

308
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

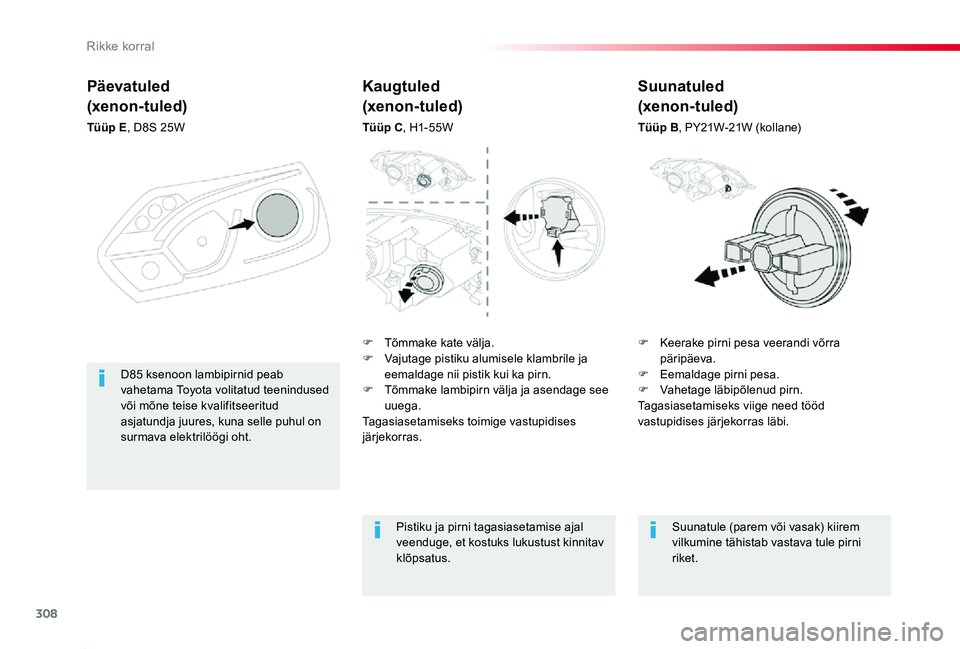

Päevatuled
(xenon-tuled)
Tüüp E, D8S 25W
F Keerake pirni pesa veerandi võrra päripäeva.F Eemaldage pirni pesa.F Vahetage läbipõlenud pirn.Tagasiasetamiseks viige need tööd vastupidises järjekorras läbi.
D85 ksenoon lambipirnid peab vahetama Toyota volitatud teenindused või mõne teise kvalifitseeritud asjatundja juures, kuna selle puhul on surmava elektrilöögi oht.
Kaugtuled
(xenon-tuled)
Tüüp C, H1- 55W
Pistiku ja pirni tagasiasetamise ajal veenduge, et kostuks lukustust kinnitav klõpsatus.
Suunatule (parem või vasak) kiirem vilkumine tähistab vastava tule pirni riket.
Suunatuled
(xenon-tuled)
Tüüp B, PY21W-21W (kollane)
F Tõmmake kate välja. F Vajutage pistiku alumisele klambrile ja eemaldage nii pistik kui ka pirn.F Tõmmake lambipirn välja ja asendage see uuega.Tagasiasetamiseks toimige vastupidises järjekorras.
Rikke korral

309
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

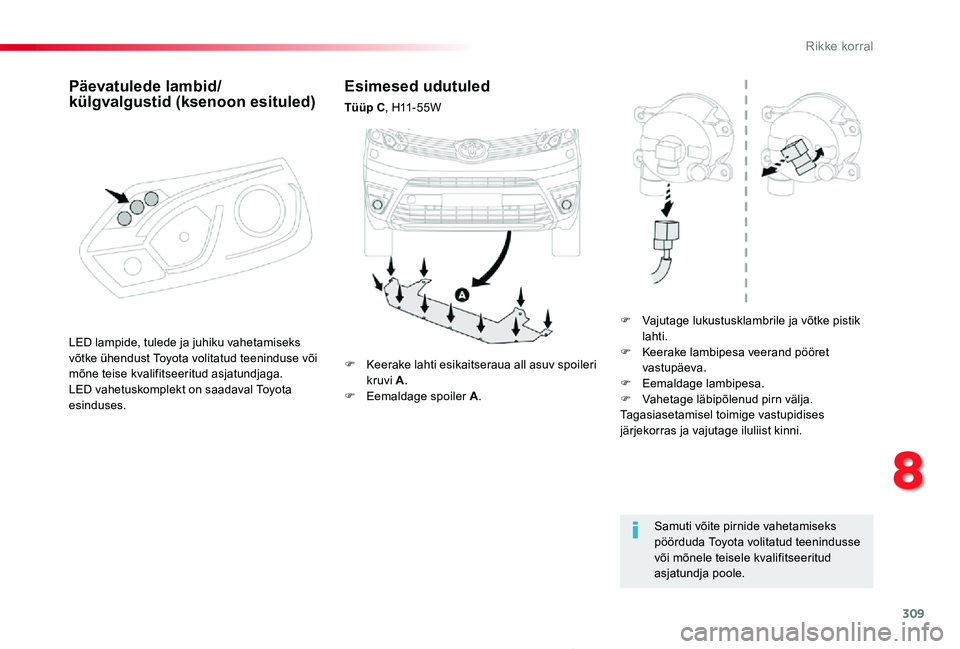

Esimesed udutuled
Tüüp C, H11 - 5 5 W
F Vajutage lukustusklambrile ja võtke pistik lahti.F Keerake lambipesa veerand pööret vastupäeva.F Eemaldage lambipesa.F Vahetage läbipõlenud pirn välja.Tagasiasetamisel toimige vastupidises järjekorras ja vajutage iluliist kinni.
Samuti võite pirnide vahetamiseks pöörduda Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.
F Keerake lahti esikaitseraua all asuv spoileri kruvi A.F Eemaldage spoiler A.
LED lampide, tulede ja juhiku vahetamiseks võtke ühendust Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundjaga.LED vahetuskomplekt on saadaval Toyota esinduses.
Päevatulede lambid/ külgvalgustid (ksenoon esituled)
8
Rikke korral

310
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

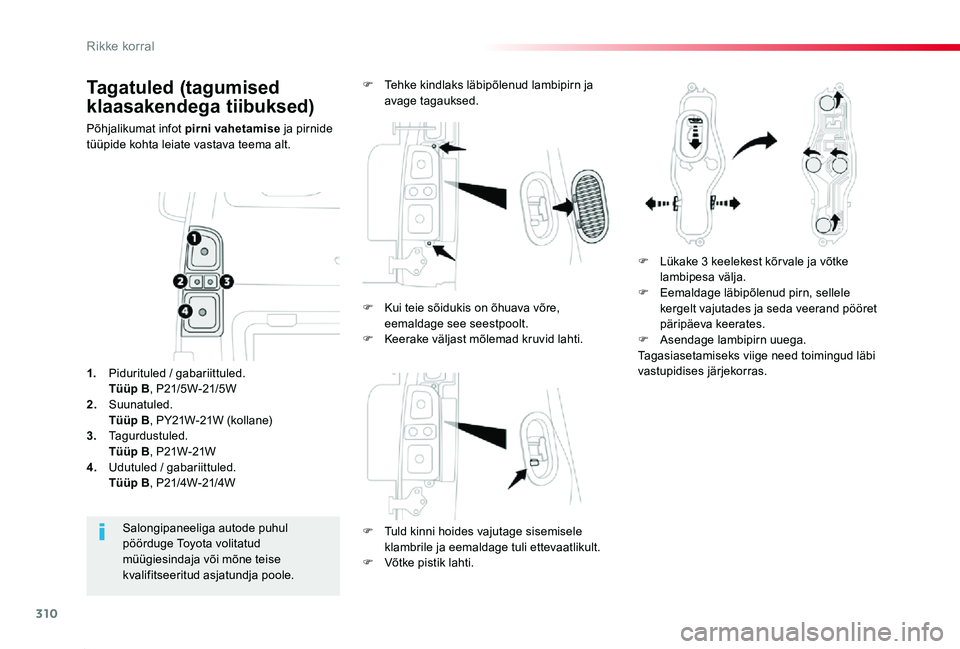

Tagatuled (tagumised
klaasakendega tiibuksed)
Põhjalikumat infot pirni vahetamise ja pirnide tüüpide kohta leiate vastava teema alt.
F Tuld kinni hoides vajutage sisemisele
klambrile ja eemaldage tuli ettevaatlikult.F Võtke pistik lahti.
Salongipaneeliga autode puhul pöörduge Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asjatundja poole.
1. Pidurituled / gabariittuled. Tüüp B, P21/5W-21/5W2. Suunatuled. Tüüp B, PY21W-21W (kollane)3. Tagurdustuled. Tüüp B, P21W-21W4. Udutuled / gabariittuled. Tüüp B, P21/4W-21/4W
F Tehke kindlaks läbipõlenud lambipirn ja avage tagauksed.
F Lükake 3 keelekest kõr vale ja võtke lambipesa välja.F Eemaldage läbipõlenud pirn, sellele kergelt vajutades ja seda veerand pööret päripäeva keerates.F Asendage lambipirn uuega.Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
F Kui teie sõidukis on õhuava võre, eemaldage see seestpoolt.F Keerake väljast mõlemad kruvid lahti.
