TOYOTA PROACE 2020 Kezelési útmutató (in Hungarian)

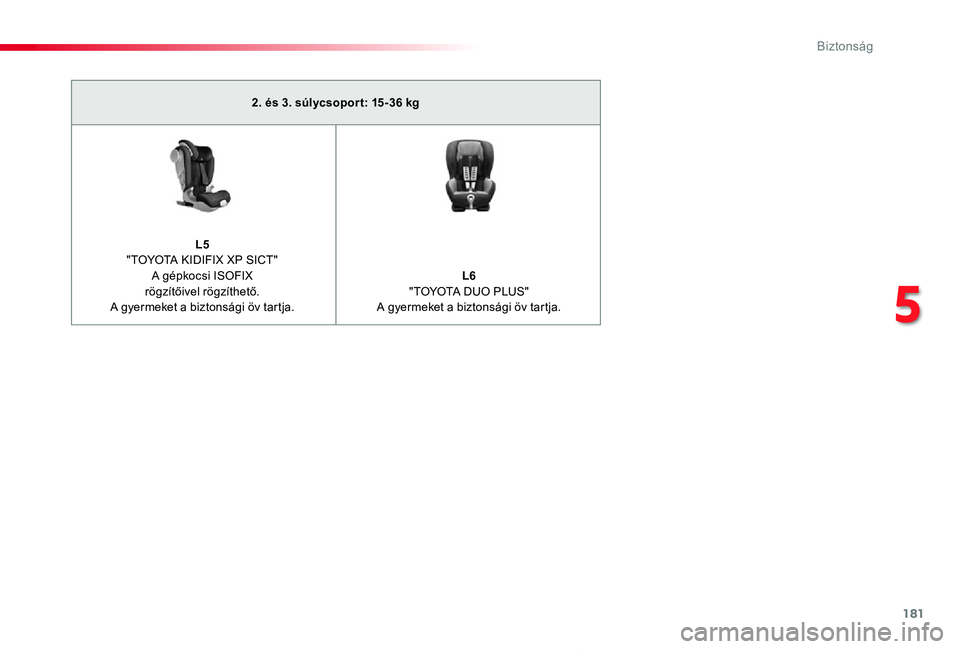

181
Proace_hu_Chap05_securite_ed01-2019
2. és 3. súlycsopor t: 15-36 kg
L5 "TOYOTA KIDIFIX XP SICT"A gépkocsi ISOFIX rögzítőivel rögzíthető.A gyermeket a biztonsági öv tartja.
L6 "TOYOTA DUO PLUS"A gyermeket a biztonsági öv tartja.
5
Biztonság

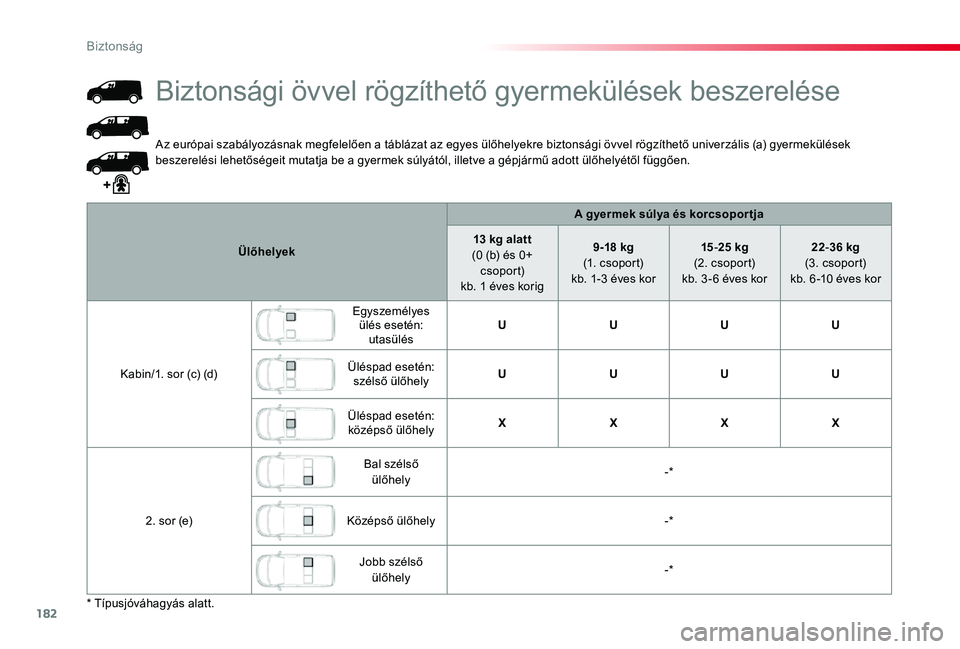

182
Proace_hu_Chap05_securite_ed01-2019
Az európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális (a) gyermekülések beszerelési lehetőségeit mutatja be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően.
Ülőhelyek
A gyermek súlya és korcsopor tja
13 kg alatt (0 (b) és 0+ c sopor t)kb. 1 éves korig
9 -18 kg (1. c s o p o r t)kb. 1-3 éves kor
15-25 kg (2. csoport)kb. 3 - 6 éves kor
22-36 kg (3. csoport)kb. 6 -10 éves kor
Kabin/1. sor (c) (d)
Egyszemélyes ülés esetén: utasülésUUUU
Üléspad esetén: szélső ülőhelyUUUU
Üléspad esetén: középső ülőhelyXXXX
2. sor (e)
Bal szélső ülőhely-*
Középső ülőhely-*
Jobb szélső ülőhely-*
Biztonsági övvel rögzíthető gyermekülések beszerelése
* Típusjóváhagyás alatt.
Biztonság

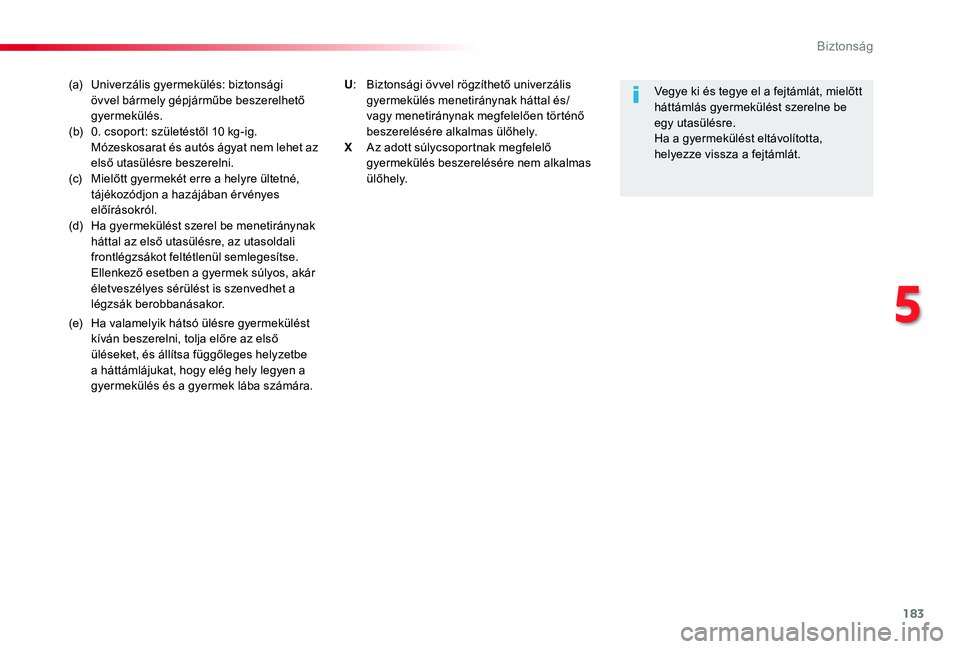

183
Proace_hu_Chap05_securite_ed01-2019
(a) Univerzális gyermekülés: biztonsági övvel bármely gépjárműbe beszerelhető gyermekülés.(b) 0. csoport: születéstől 10 kg-ig. Mózeskosarat és autós ágyat nem lehet az első utasülésre beszerelni.(c) Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában ér vényes előírásokról.(d) Ha gyermekülést szerel be menetiránynak háttal az első utasülésre, az utasoldali frontlégzsákot feltétlenül semlegesítse. Ellenkező esetben a gyermek súlyos, akár életveszélyes sérülést is szenvedhet a légzsák berobbanásakor.
(e) Ha valamelyik hátsó ülésre gyermekülést kíván beszerelni, tolja előre az első üléseket, és állítsa függőleges helyzetbe a háttámlájukat, hogy elég hely legyen a gyermekülés és a gyermek lába számára.
Vegye ki és tegye el a fejtámlát, mielőtt háttámlás gyermekülést szerelne be egy utasülésre.Ha a gyermekülést eltávolította, helyezze vissza a fejtámlát.
U: Biztonsági övvel rögzíthető univerzális gyermekülés menetiránynak háttal és/vagy menetiránynak megfelelően történő beszerelésére alkalmas ülőhely.X Az adott súlycsoportnak megfelelő gyermekülés beszerelésére nem alkalmas ülőhely.
5
Biztonság

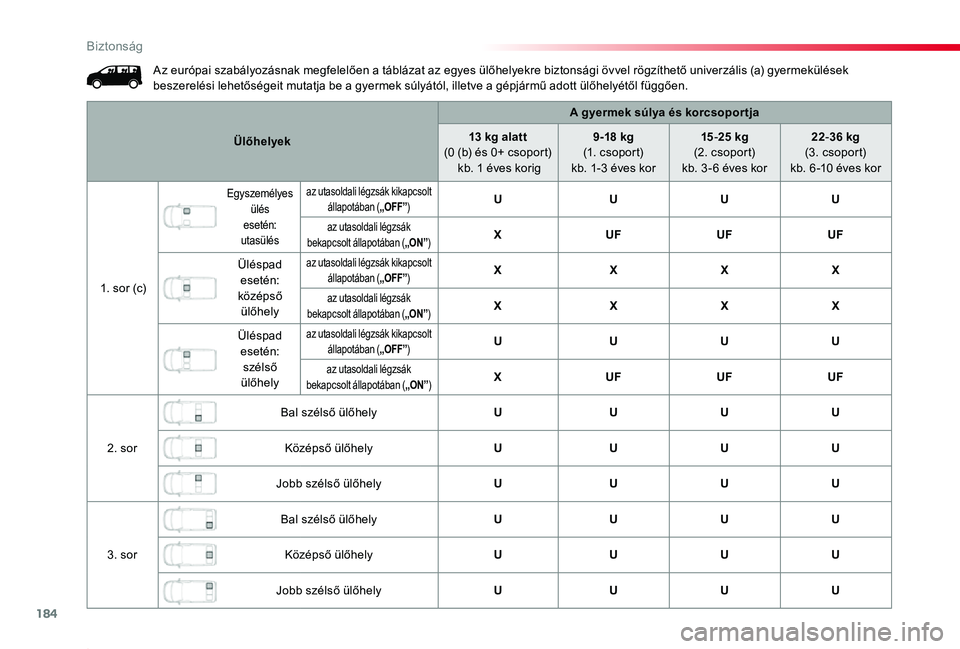

184
Proace_hu_Chap05_securite_ed01-2019
Az európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális (a) gyermekülések beszerelési lehetőségeit mutatja be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően.
Ülőhelyek
A gyermek súlya és korcsopor tja
13 kg alatt (0 (b) és 0+ csoport) kb. 1 éves korig
9 -18 kg (1. c s o p o r t)kb. 1-3 éves kor
15-25 kg (2. csoport)kb. 3 - 6 éves kor
22-36 kg (3. csoport)kb. 6 -10 éves kor
1. sor (c)
Egyszemélyes ülés esetén: utasülés
az utasoldali légzsák kikapcsolt állapotában („OFF”)UUUU
az utasoldali légzsák bekapcsolt állapotában („ON”)XUFUFUF
Üléspad esetén: középső ülőhely
az utasoldali légzsák kikapcsolt állapotában („OFF”)XXXX
az utasoldali légzsák bekapcsolt állapotában („ON”)XXXX
Üléspad esetén: szélső ülőhely
az utasoldali légzsák kikapcsolt állapotában („OFF”)UUUU
az utasoldali légzsák bekapcsolt állapotában („ON”)XUFUFUF
2. sor
Bal szélső ülőhelyUUUU
Középső ülőhelyUUUU
Jobb szélső ülőhelyUUUU
3. sor
Bal szélső ülőhelyUUUU
Középső ülőhelyUUUU
Jobb szélső ülőhelyUUUU
Biztonság

185
Proace_hu_Chap05_securite_ed01-2019

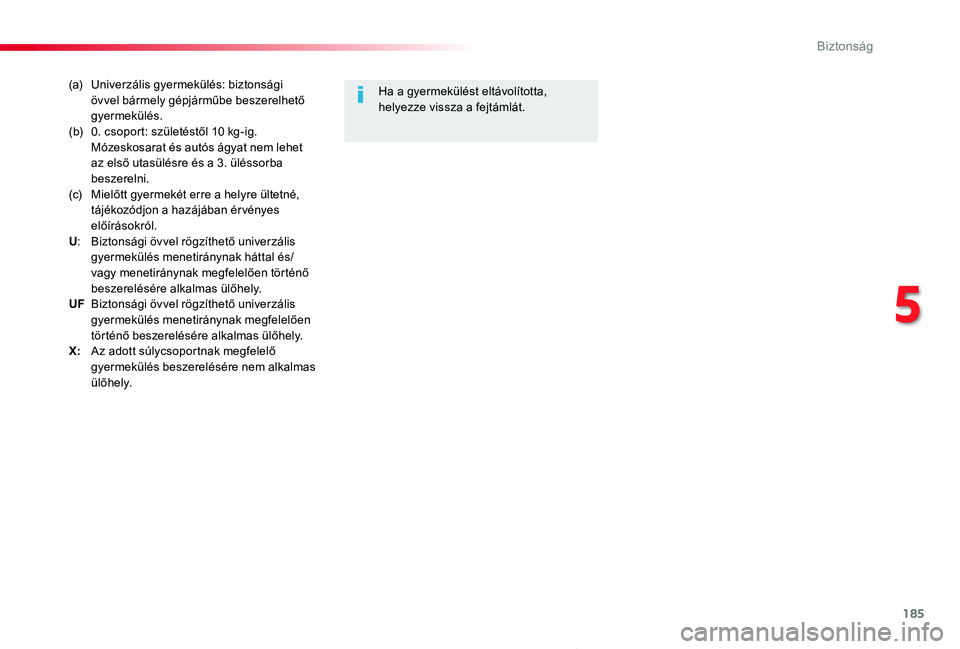

(a) Univerzális gyermekülés: biztonsági övvel bármely gépjárműbe beszerelhető gyermekülés.(b) 0. csoport: születéstől 10 kg-ig. Mózeskosarat és autós ágyat nem lehet az első utasülésre és a 3. üléssorba beszerelni.(c) Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában ér vényes előírásokról.U: Biztonsági övvel rögzíthető univerzális gyermekülés menetiránynak háttal és/vagy menetiránynak megfelelően történő beszerelésére alkalmas ülőhely.UF Biztonsági övvel rögzíthető univerzális gyermekülés menetiránynak megfelelően történő beszerelésére alkalmas ülőhely.X: Az adott súlycsoportnak megfelelő gyermekülés beszerelésére nem alkalmas ülőhely.
Ha a gyermekülést eltávolította, helyezze vissza a fejtámlát.
5
Biztonság

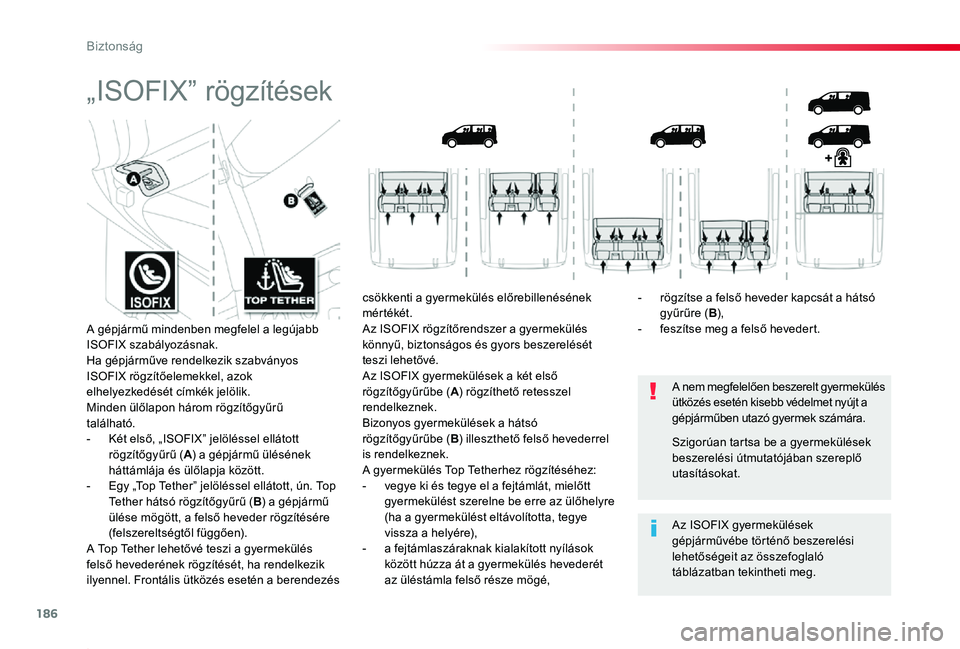

186
Proace_hu_Chap05_securite_ed01-2019
„ISOFIX” rögzítések
A nem megfelelően beszerelt gyermekülés ütközés esetén kisebb védelmet nyújt a gépjárműben utazó gyermek számára.
Az ISOFIX gyermekülések gépjárművébe történő beszerelési lehetőségeit az összefoglaló táblázatban tekintheti meg.
Szigorúan tartsa be a gyermekülések beszerelési útmutatójában szereplő utasításokat.
A gépjármű mindenben megfelel a legújabb ISOFIX szabályozásnak.Ha gépjárműve rendelkezik szabványos ISOFIX rögzítőelemekkel, azok elhelyezkedését címkék jelölik.Minden ülőlapon három rögzítőgyűrű található.- Két első, „ISOFIX” jelöléssel ellátott rögzítőgyűrű (A) a gépjármű ülésének háttámlája és ülőlapja között.- Egy „Top Tether” jelöléssel ellátott, ún. Top Tether hátsó rögzítőgyűrű (B) a gépjármű ülése mögött, a felső heveder rögzítésére (felszereltségtől függően).
A Top Tether lehetővé teszi a gyermekülés felső hevederének rögzítését, ha rendelkezik ilyennel. Frontális ütközés esetén a berendezés
csökkenti a gyermekülés előrebillenésének mér tékét.Az ISOFIX rögzítőrendszer a gyermekülés könnyű, biztonságos és gyors beszerelését teszi lehetővé.Az ISOFIX gyermekülések a két első rögzítőgyűrűbe (A) rögzíthető retesszel rendelkeznek.Bizonyos gyermekülések a hátsó rögzítőgyűrűbe (B) illeszthető felső hevederrel
is rendelkeznek.A gyermekülés Top Tetherhez rögzítéséhez:- vegye ki és tegye el a fejtámlát, mielőtt gyermekülést szerelne be erre az ülőhelyre (ha a gyermekülést eltávolította, tegye vissza a helyére),- a fejtámlaszáraknak kialakított nyílások között húzza át a gyermekülés hevederét az üléstámla felső része mögé,
- rögzítse a felső heveder kapcsát a hátsó gyűrűre (B),- feszítse meg a felső hevedert.
Biztonság

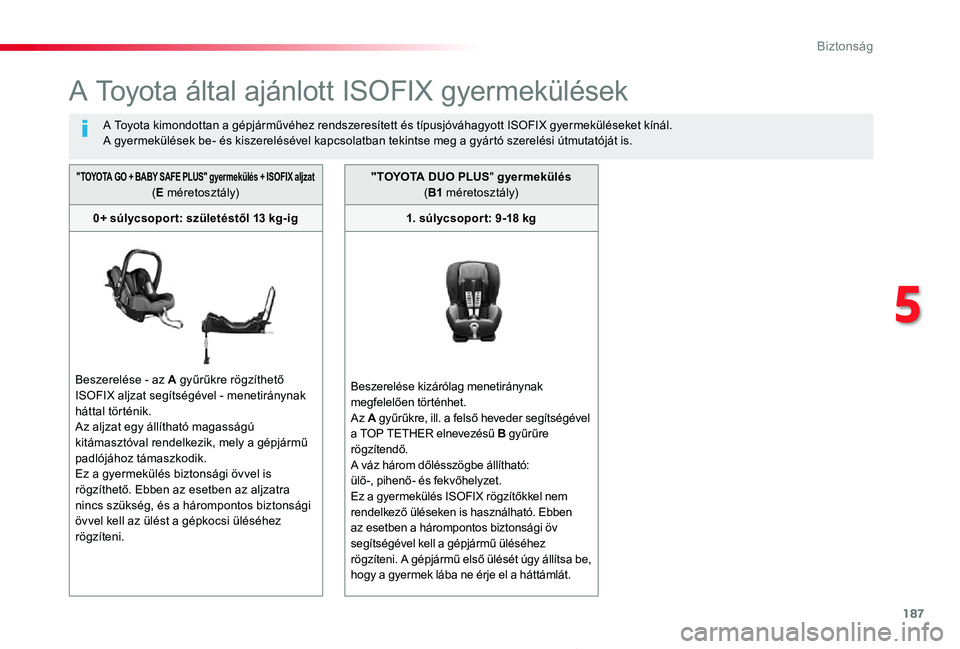

187
Proace_hu_Chap05_securite_ed01-2019
A Toyota által ajánlott ISOFIX gyermekülések
A Toyota kimondottan a gépjárművéhez rendszeresített és típusjóváhagyott ISOFIX gyermeküléseket kínál.A gyermekülések be- és kiszerelésével kapcsolatban tekintse meg a gyártó szerelési útmutatóját is.
"TOYOTA GO + BABY SAFE PLUS" gyermekülés + ISOFIX aljzat (E méretosztály)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.Az aljzat egy állítható magasságú kitámasztóval rendelkezik, mely a gépjármű
padlójához támaszkodik.Ez a gyermekülés biztonsági övvel is rögzíthető. Ebben az esetben az aljzatra nincs szükség, és a hárompontos biztonsági övvel kell az ülést a gépkocsi üléséhez rögzíteni.
" T OYO TA DUO PLUS" gyermekülés (B1 méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése kizárólag menetiránynak megfelelően történhet.Az A gyűrűkre, ill. a felső heveder segítségével a TOP TETHER elnevezésű B gyűrűre rögzítendő.A váz három dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.Ez a gyermekülés ISOFIX rögzítőkkel nem rendelkező üléseken is használható. Ebben az esetben a hárompontos biztonsági öv segítségével kell a gépjármű üléséhez rögzíteni. A gépjármű első ülését úgy állítsa be, hogy a gyermek lába ne érje el a háttámlát.
5
Biztonság

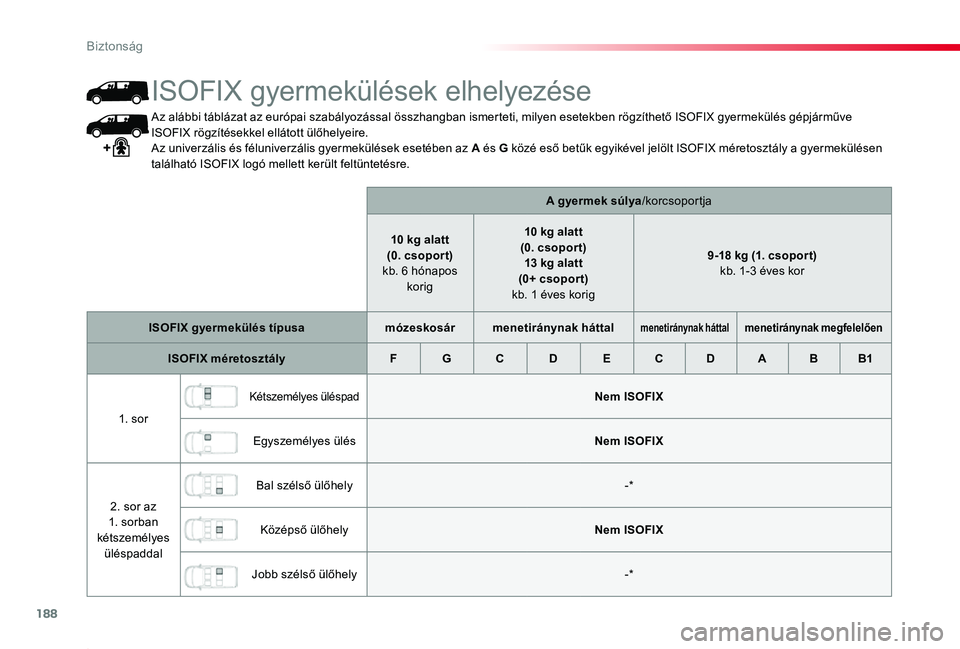

188
Proace_hu_Chap05_securite_ed01-2019
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve ISOFIX rögzítésekkel ellátott ülőhelyeire.Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található ISOFIX logó mellett került feltüntetésre.
A gyermek súlya/korcsoportja
10 kg alatt(0. csopor t) kb. 6 hónapos korig
10 kg alatt (0. csopor t) 13 kg alatt (0+ csoport) kb. 1 éves korig
9-18 kg (1. csopor t) kb. 1-3 éves kor
ISOFIX gyermekülés típusamózeskosármenetiránynak háttalmenetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztályFGCDECDABB1
1. sor
Kétszemélyes üléspadNem ISOFIX
Egyszemélyes ülésNem ISOFIX
2. sor az 1. sorban kétszemélyes üléspaddal
Bal szélső ülőhely-*
Középső ülőhelyNem ISOFIX
Jobb szélső ülőhely-*
ISOFIX gyermekülések elhelyezése

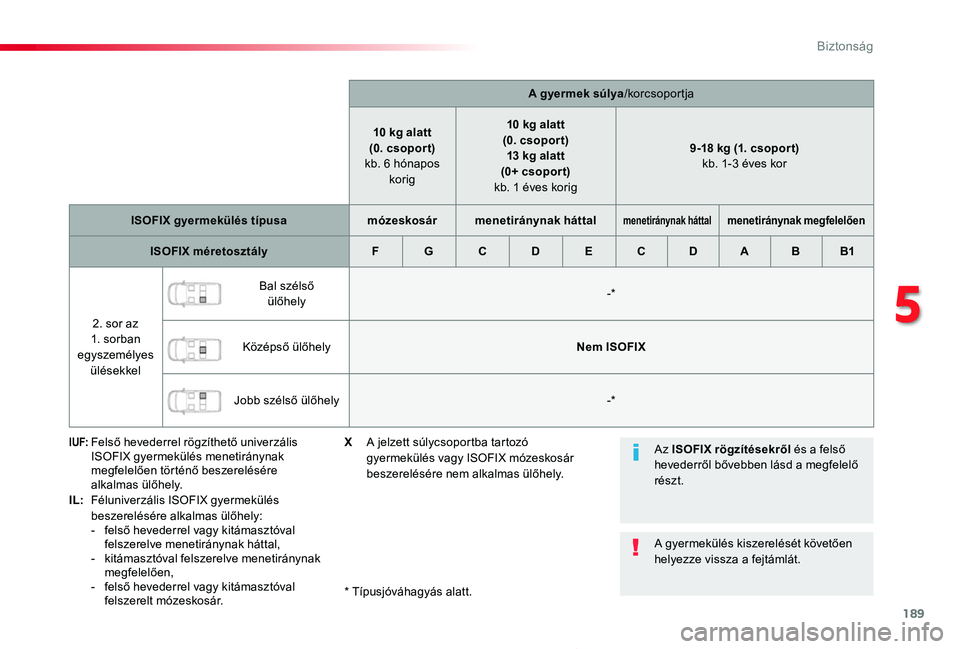

Biztonság

189
Proace_hu_Chap05_securite_ed01-2019
A gyermek súlya/korcsoportja
10 kg alatt(0. csopor t) kb. 6 hónapos korig
10 kg alatt(0. csopor t)13 kg alatt(0+ csoport) kb. 1 éves korig
9-18 kg (1. csopor t) kb. 1-3 éves kor
ISOFIX gyermekülés típusamózeskosármenetiránynak háttalmenetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztályFGCDECDABB1
2. sor az 1. sorban egyszemélyes ülésekkel
Bal szélső ülőhely-*
Középső ülőhelyNem ISOFIX
Jobb szélső ülőhely-*
I UF: Felső hevederrel rögzíthető univerzális ISOFIX gyermekülés menetiránynak megfelelően történő beszerelésére alkalmas ülőhely.IL: Féluniverzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely:- felső hevederrel vagy kitámasztóval felszerelve menetiránynak háttal,- kitámasztóval felszerelve menetiránynak megfelelően,- felső hevederrel vagy kitámasztóval felszerelt mózeskosár.* Típusjóváhagyás alatt.
Az ISOFIX rögzítésekről és a felső hevederről bővebben lásd a megfelelő részt.
A gyermekülés kiszerelését követően helyezze vissza a fejtámlát.
X A jelzett súlycsoportba tartozó gyermekülés vagy ISOFIX mózeskosár beszerelésére nem alkalmas ülőhely.
5
Biztonság

190
Proace_hu_Chap05_securite_ed01-2019

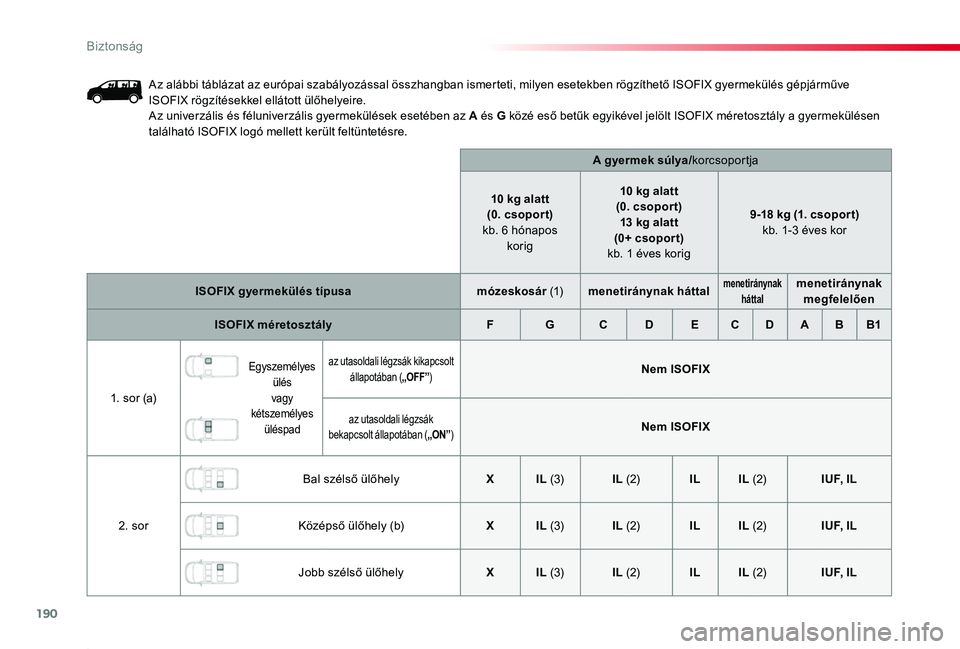

Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve ISOFIX rögzítésekkel ellátott ülőhelyeire.Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található ISOFIX logó mellett került feltüntetésre.
A gyermek súlya/korcsoportja
10 kg alatt(0. csopor t) kb. 6 hónapos korig
10 kg alatt (0. csopor t) 13 kg alatt (0+ csoport) kb. 1 éves korig
9-18 kg (1. csopor t) kb. 1-3 éves kor
ISOFIX gyermekülés típusamózeskosár (1)menetiránynak háttalmenetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztályFGCDECDABB1
1. sor (a)
Egyszemélyes ülés vagy kétszemélyes üléspad
az utasoldali légzsák kikapcsolt állapotában („OFF”)Nem ISOFIX
az utasoldali légzsák bekapcsolt állapotában („ON”)Nem ISOFIX
2. sor
Bal szélső ülőhelyXIL (3)IL (2)ILIL (2)IUF, IL
Középső ülőhely (b)XIL (3)IL (2)ILIL (2)IUF, IL
Jobb szélső ülőhelyXIL (3)IL (2)ILIL (2)IUF, IL
Biztonság
