TOYOTA PROACE 2020 Kezelési útmutató (in Hungarian)

321
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

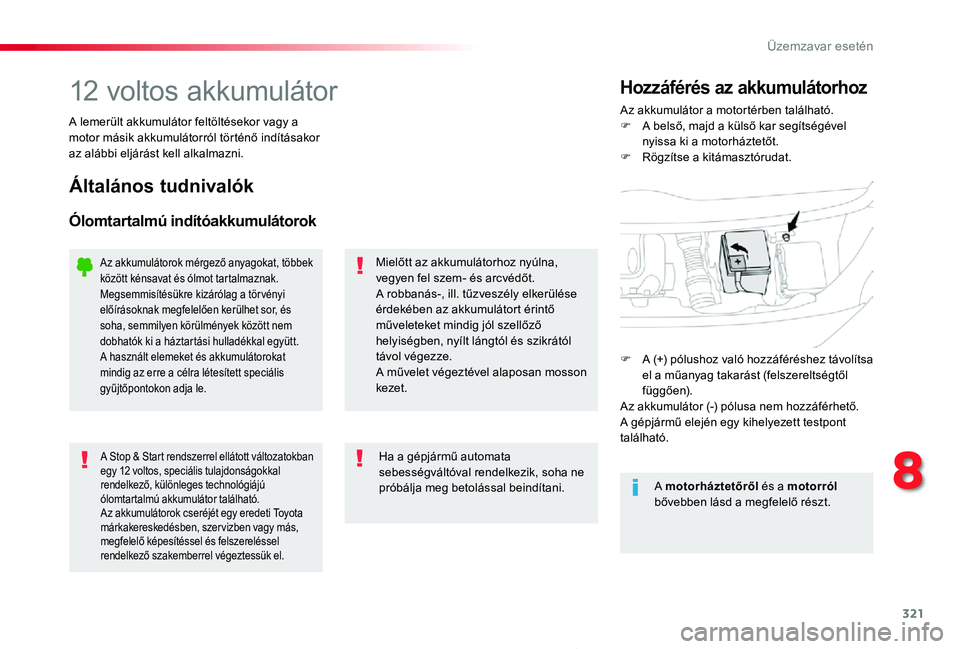

12 voltos akkumulátorAz akkumulátor a motortérben található.F A belső, majd a külső kar segítségével nyissa ki a motorháztetőt.F Rögzítse a kitámasztórudat.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
Általános tudnivalók
Ólomtartalmú indítóakkumulátorok
Mielőtt az akkumulátorhoz nyúlna, vegyen fel szem- és arcvédőt.A robbanás-, ill. tűzveszély elkerülése érdekében az akkumulátort érintő műveleteket mindig jól szellőző helyiségben, nyílt lángtól és szikrától távol végezze.A művelet végeztével alaposan mosson kezet.
A Stop & Start rendszerrel ellátott változatokban egy 12 voltos, speciális tulajdonságokkal rendelkező, különleges technológiájú ólomtartalmú akkumulátor található.Az akkumulátorok cseréjét egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel végeztessük el.
Ha a gépjármű automata sebességváltóval rendelkezik, soha ne próbálja meg betolással beindítani.
Az akkumulátorok mérgező anyagokat, többek között kénsavat és ólmot tartalmaznak.Megsemmisítésükre kizárólag a törvényi előírásoknak megfelelően kerülhet sor, és soha, semmilyen körülmények között nem dobhatók ki a háztartási hulladékkal együtt.A használt elemeket és akkumulátorokat mindig az erre a célra létesített speciális gyűjtőpontokon adja le.
A motorháztetőről és a motorról bővebben lásd a megfelelő részt.
F A (+) pólushoz való hozzáféréshez távolítsa el a műanyag takarást (felszereltségtől függően).Az akkumulátor (-) pólusa nem hozzáférhető.A gépjármű elején egy kihelyezett testpont található.
8
Üzemzavar esetén

322
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

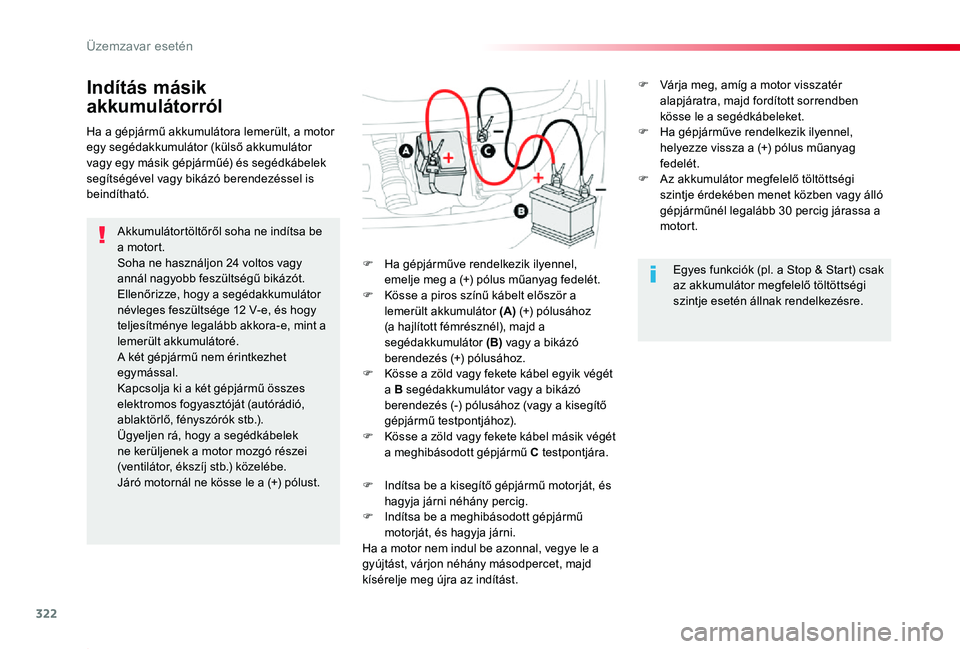

Indítás másik
akkumulátorról
Akkumulátortöltőről soha ne indítsa be a motort.Soha ne használjon 24 voltos vagy annál nagyobb feszültségű bikázót.Ellenőrizze, hogy a segédakkumulátor névleges feszültsége 12 V-e, és hogy teljesítménye legalább akkora-e, mint a lemerült akkumulátoré.A két gépjármű nem érintkezhet egymással.Kapcsolja ki a két gépjármű összes elektromos fogyasztóját (autórádió, ablaktörlő, fényszórók stb.).Ügyeljen rá, hogy a segédkábelek
ne kerüljenek a motor mozgó részei (ventilátor, ékszíj stb.) közelébe.Járó motornál ne kösse le a (+) pólust.
F Ha gépjárműve rendelkezik ilyennel, emelje meg a (+) pólus műanyag fedelét.F Kösse a piros színű kábelt először a lemerült akkumulátor (A) (+) pólusához (a hajlított fémrésznél), majd a segédakkumulátor (B) vagy a bikázó berendezés (+) pólusához.F Kösse a zöld vagy fekete kábel egyik végét a B segédakkumulátor vagy a bikázó berendezés (-) pólusához (vagy a kisegítő gépjármű testpontjához).F Kösse a zöld vagy fekete kábel másik végét a meghibásodott gépjármű C testpontjára.
F Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.F Indítsa be a meghibásodott gépjármű motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a gyújtást, várjon néhány másodpercet, majd kísérelje meg újra az indítást.
Ha a gépjármű akkumulátora lemerült, a motor egy segédakkumulátor (külső akkumulátor vagy egy másik gépjárműé) és segédkábelek segítségével vagy bikázó berendezéssel is beindítható.
Egyes funkciók (pl. a Stop & Start) csak az akkumulátor megfelelő töltöttségi szintje esetén állnak rendelkezésre.
F Várja meg, amíg a motor visszatér alapjáratra, majd fordított sorrendben kösse le a segédkábeleket.F Ha gépjárműve rendelkezik ilyennel, helyezze vissza a (+) pólus műanyag fedelét.F Az akkumulátor megfelelő töltöttségi szintje érdekében menet közben vagy álló gépjárműnél legalább 30 percig járassa a motort.
Üzemzavar esetén

323
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Az optimális élettartam biztosítása érdekében folyamatosan gondoskodni kell az akkumulátor megfelelő töltöttségi szintjéről.Néha az akkumulátor feltöltésére is szükség lehet:- ha jellemzően rövid utakra használja a gépjárművét,- ha több hétig egyhuzamban nem fogja használni az autóját.Lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel.

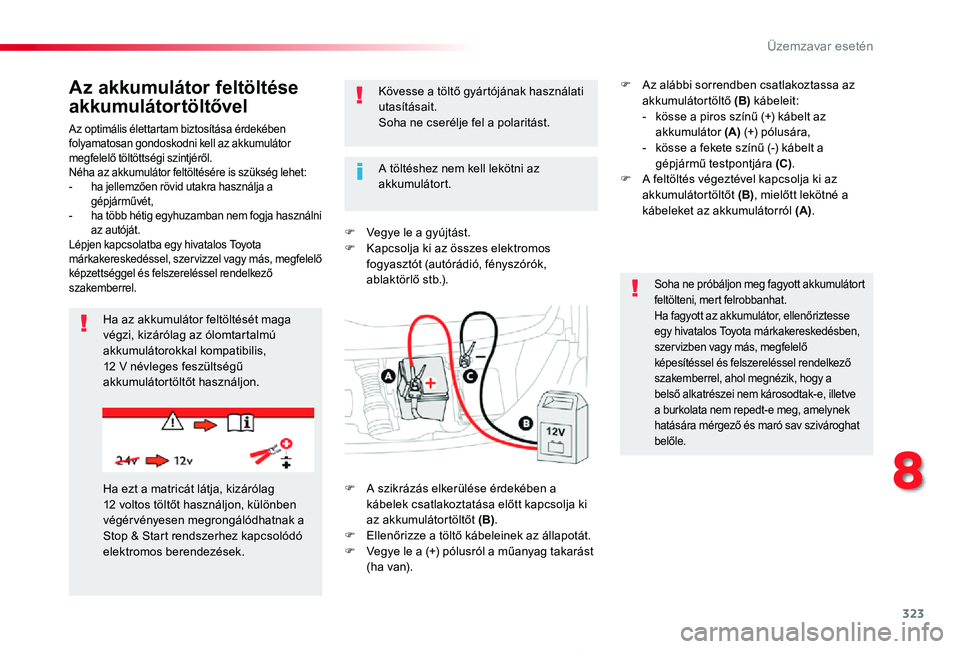

Az akkumulátor feltöltése
akkumulátortöltővel
F Vegye le a gyújtást.F Kapcsolja ki az összes elektromos fogyasztót (autórádió, fényszórók, ablaktörlő stb.).
Ha az akkumulátor feltöltését maga végzi, kizárólag az ólomtartalmú akkumulátorokkal kompatibilis, 12 V névleges feszültségű akkumulátortöltőt használjon.
Kövesse a töltő gyártójának használati utasításait.Soha ne cserélje fel a polaritást.
Soha ne próbáljon meg fagyott akkumulátort feltölteni, mert felrobbanhat.Ha fagyott az akkumulátor, ellenőriztesse egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel, ahol megnézik, hogy a belső alkatrészei nem károsodtak-e, illetve a burkolata nem repedt-e meg, amelynek hatására mérgező és maró sav szivároghat belőle.
Ha ezt a matricát látja, kizárólag 12 voltos töltőt használjon, különben végérvényesen megrongálódhatnak a Stop & Start rendszerhez kapcsolódó elektromos berendezések.
A töltéshez nem kell lekötni az akkumulátort.
F A szikrázás elkerülése érdekében a kábelek csatlakoztatása előtt kapcsolja ki az akkumulátortöltőt (B).F Ellenőrizze a töltő kábeleinek az állapotát.F Vegye le a (+) pólusról a műanyag takarást (ha van).
F Az alábbi sorrendben csatlakoztassa az akkumulátortöltő (B) kábeleit:- kösse a piros színű (+) kábelt az akkumulátor (A) (+) pólusára,- kösse a fekete színű (-) kábelt a gépjármű testpontjára (C).F A feltöltés végeztével kapcsolja ki az akkumulátortöltőt (B), mielőtt lekötné a kábeleket az akkumulátorról (A).
8
Üzemzavar esetén

324
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Ne erőltesse lefelé a kart, mert a reteszelődés nem lehetséges, ha a bilincs nincs megfelelő helyzetben; kezdje elölről a műveletet.

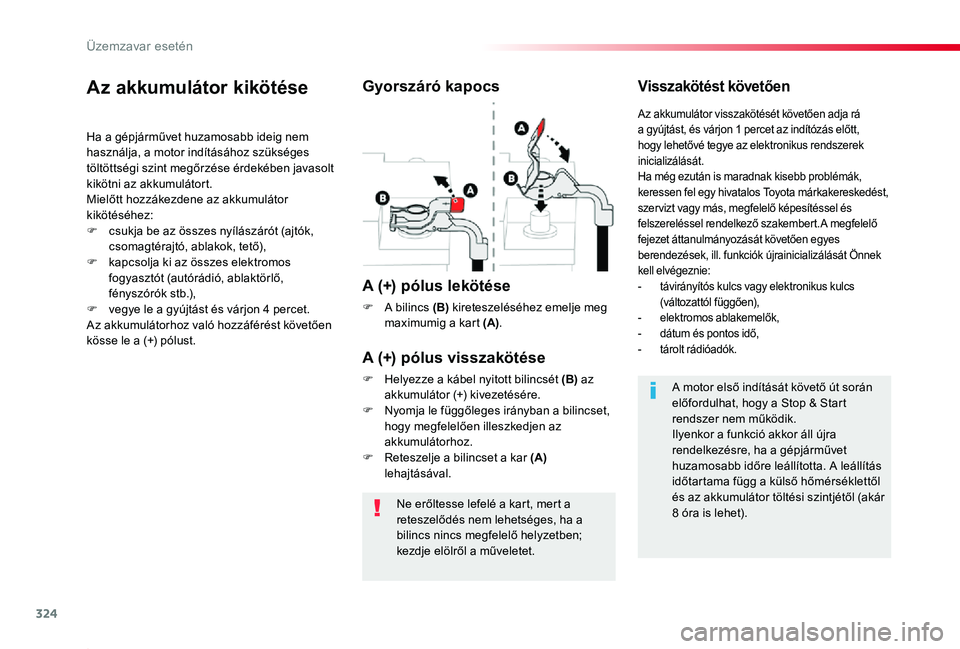

Az akkumulátor kikötése
Ha a gépjárművet huzamosabb ideig nem használja, a motor indításához szükséges töltöttségi szint megőrzése érdekében javasolt kikötni az akkumulátort.Mielőtt hozzákezdene az akkumulátor kikötéséhez:F csukja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok, tető),F kapcsolja ki az összes elektromos fogyasztót (autórádió, ablaktörlő, fényszórók stb.),F vegye le a gyújtást és várjon 4 percet.Az akkumulátorhoz való hozzáférést követően kösse le a (+) pólust.
Gyorszáró kapocs
A (+) pólus lekötése
F A bilincs (B) kireteszeléséhez emelje meg maximumig a kart (A).
Visszakötést követően
A (+) pólus visszakötése
F Helyezze a kábel nyitott bilincsét (B) az akkumulátor (+) kivezetésére.F Nyomja le függőleges irányban a bilincset, hogy megfelelően illeszkedjen az akkumulátorhoz.
F Reteszelje a bilincset a kar (A) lehajtásával.
Az akkumulátor visszakötését követően adja rá a gyújtást, és várjon 1 percet az indítózás előtt, hogy lehetővé tegye az elektronikus rendszerek inicializálását.Ha még ezután is maradnak kisebb problémák, keressen fel egy hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.A megfelelő fejezet áttanulmányozását követően egyes
berendezések, ill. funkciók újrainicializálását Önnek kell elvégeznie:- távirányítós kulcs vagy elektronikus kulcs (változattól függően),- elektromos ablakemelők,- dátum és pontos idő,- tárolt rádióadók.
A motor első indítását követő út során előfordulhat, hogy a Stop & Start rendszer nem működik.Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet huzamosabb időre leállította. A leállítás időtartama függ a külső hőmérséklettől és az akkumulátor töltési szintjétől (akár 8 óra is lehet).
Üzemzavar esetén

325
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

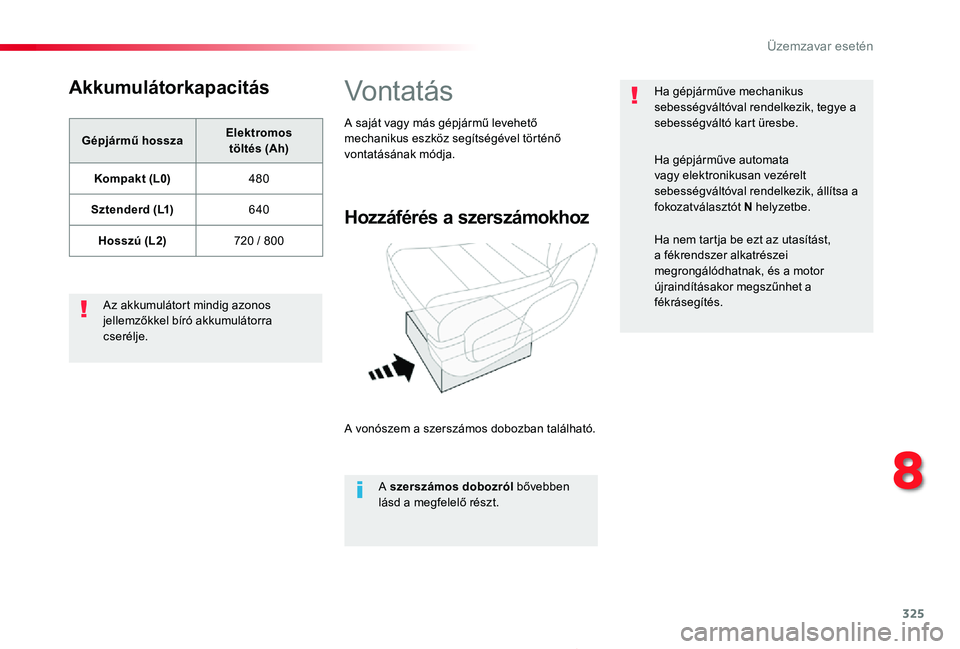

Akkumulátorkapacitás
Gépjármű hosszaElektromos töltés (Ah)
Kompakt (L0)480
Sztenderd (L1)640
Hosszú (L2)720 / 800
Az akkumulátort mindig azonos jellemzőkkel bíró akkumulátorra cserélje.
Vontatás
Hozzáférés a szerszámokhoz
A vonószem a szerszámos dobozban található.
A szerszámos dobozról bővebben lásd a megfelelő részt.
A saját vagy más gépjármű levehető mechanikus eszköz segítségével történő vontatásának módja.
Ha gépjárműve mechanikus sebességváltóval rendelkezik, tegye a sebességváltó kart üresbe.
Ha gépjárműve automata vagy elektronikusan vezérelt sebességváltóval rendelkezik, állítsa a fokozatválasztót N helyzetbe.
Ha nem tartja be ezt az utasítást, a fékrendszer alkatrészei megrongálódhatnak, és a motor újraindításakor megszűnhet a fékrásegítés.
8
Üzemzavar esetén

326
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
F Pattintsa le az első lökhárítón található fedőborítást (a fentiek szerint).F Csavarja be a vonószemet ütközésig.F Szerelje fel a vontatórudat.F Kapcsolja be a vontatott jármű elakadásjelzőjét.F Lassan indítson, és alacsony sebességgel, rövid távot tegyen csak meg.

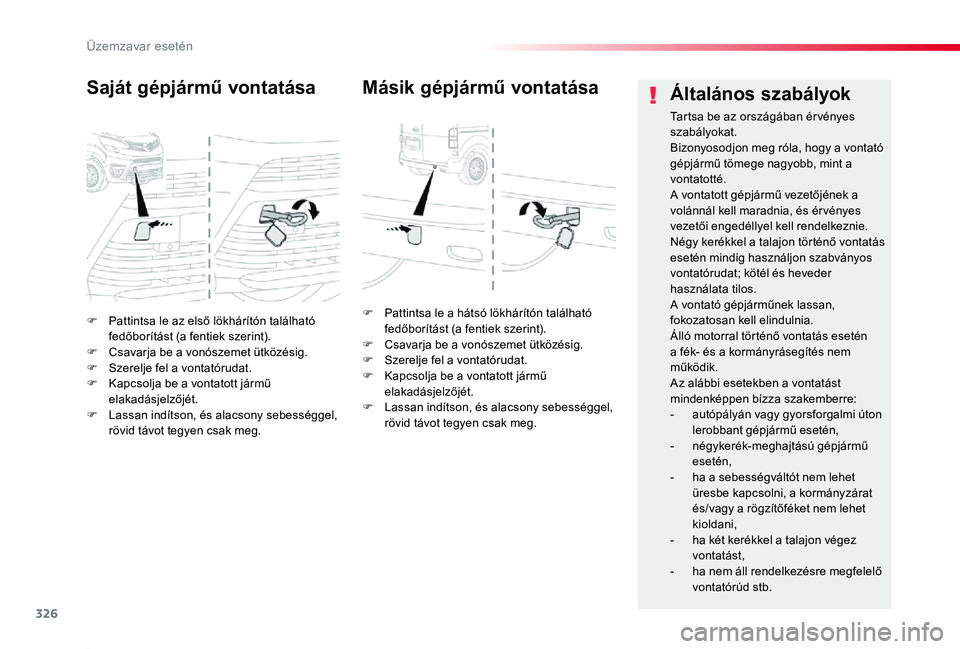

Saját gépjármű vontatása
F Pattintsa le a hátsó lökhárítón található fedőborítást (a fentiek szerint).F Csavarja be a vonószemet ütközésig.F Szerelje fel a vontatórudat.F Kapcsolja be a vontatott jármű elakadásjelzőjét.F Lassan indítson, és alacsony sebességgel, rövid távot tegyen csak meg.
Másik gépjármű vontatásaÁltalános szabályok
Tartsa be az országában ér vényes szabályokat.Bizonyosodjon meg róla, hogy a vontató gépjármű tömege nagyobb, mint a vontatotté.A vontatott gépjármű vezetőjének a volánnál kell maradnia, és ér vényes vezetői engedéllyel kell rendelkeznie.Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos vontatórudat; kötél és heveder használata tilos.A vontató gépjárműnek lassan, fokozatosan kell elindulnia.Álló motorral történő vontatás esetén a fék- és a kormányrásegítés nem működik.Az alábbi esetekben a vontatást mindenképpen bízza szakemberre:- autópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén,- négykerék-meghajtású gépjármű esetén,- ha a sebességváltót nem lehet
üresbe kapcsolni, a kormányzárat és/vagy a rögzítőféket nem lehet kioldani,- ha két kerékkel a talajon végez
vontatást,- ha nem áll rendelkezésre megfelelő vontatórúd stb.
Üzemzavar esetén

327
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Dízelmotorral rendelkező gépjárműveknél az üzemanyag teljes kifogyását követően légteleníteni kell az üzemanyagkört.A nem AdBlue rendszerrel működtetett változatok esetében kérjük,tanulmányozza a vonatkozó motorrész-változatra vonatkozó rajzot.

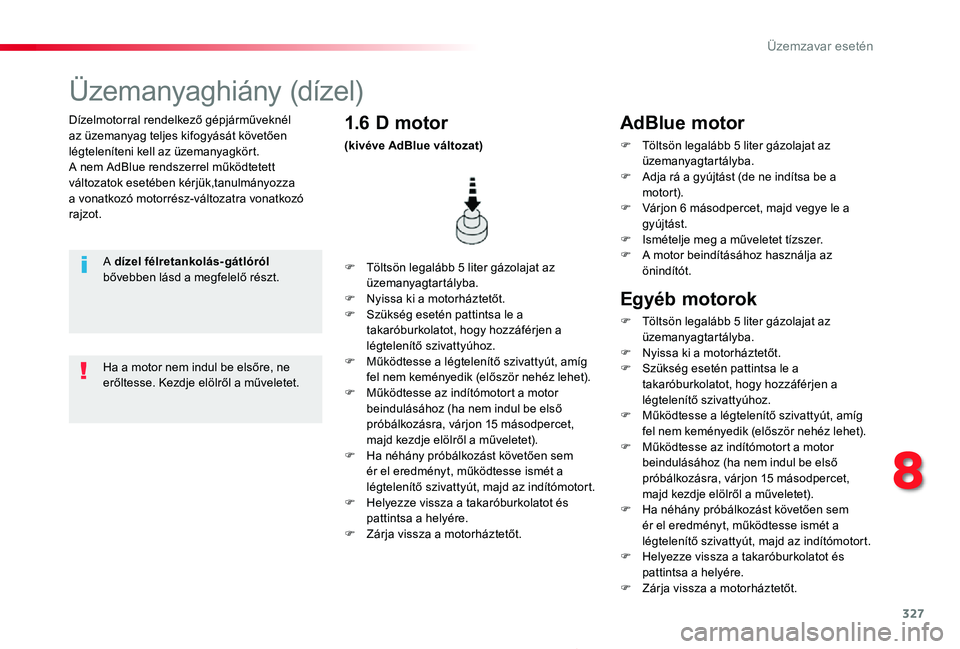

Üzemanyaghiány (dízel)
A dízel félretankolás-gátlóról bővebben lásd a megfelelő részt.F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.F Nyissa ki a motorháztetőt.F Szükség esetén pattintsa le a takaróburkolatot, hogy hozzáférjen a légtelenítő szivattyúhoz.F Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).F Működtesse az indítómotort a motor beindulásához (ha nem indul be első próbálkozásra, várjon 15 másodpercet, majd kezdje elölről a műveletet).F Ha néhány próbálkozást követően sem ér el eredményt, működtesse ismét a légtelenítő szivattyút, majd az indítómotort.F Helyezze vissza a takaróburkolatot és pattintsa a helyére.F Zárja vissza a motorháztetőt.
1.6 D motor
(kivéve AdBlue változat)
Ha a motor nem indul be elsőre, ne erőltesse. Kezdje elölről a műveletet.
AdBlue motor
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.F Adja rá a gyújtást (de ne indítsa be a motort).F Várjon 6 másodpercet, majd vegye le a gyújtást.F Ismételje meg a műveletet tízszer.
F A motor beindításához használja az önindítót.
Egyéb motorok
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.F Nyissa ki a motorháztetőt.F Szükség esetén pattintsa le a takaróburkolatot, hogy hozzáférjen a légtelenítő szivattyúhoz.F Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).F Működtesse az indítómotort a motor beindulásához (ha nem indul be első próbálkozásra, várjon 15 másodpercet, majd kezdje elölről a műveletet).F Ha néhány próbálkozást követően sem ér el eredményt, működtesse ismét a légtelenítő szivattyút, majd az indítómotort.F Helyezze vissza a takaróburkolatot és pattintsa a helyére.F Zárja vissza a motorháztetőt.
8
Üzemzavar esetén

328
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2019
Behajtott visszapillantó tükrökkel
Kétszárnyú hátsó ajtók (üveges)Felnyitható hátsó ajtó
Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)
* Megemelt hasznos teherbírás** Megemelt hasznos teherbírás magasítóval*** A forgalmazó országtól függően

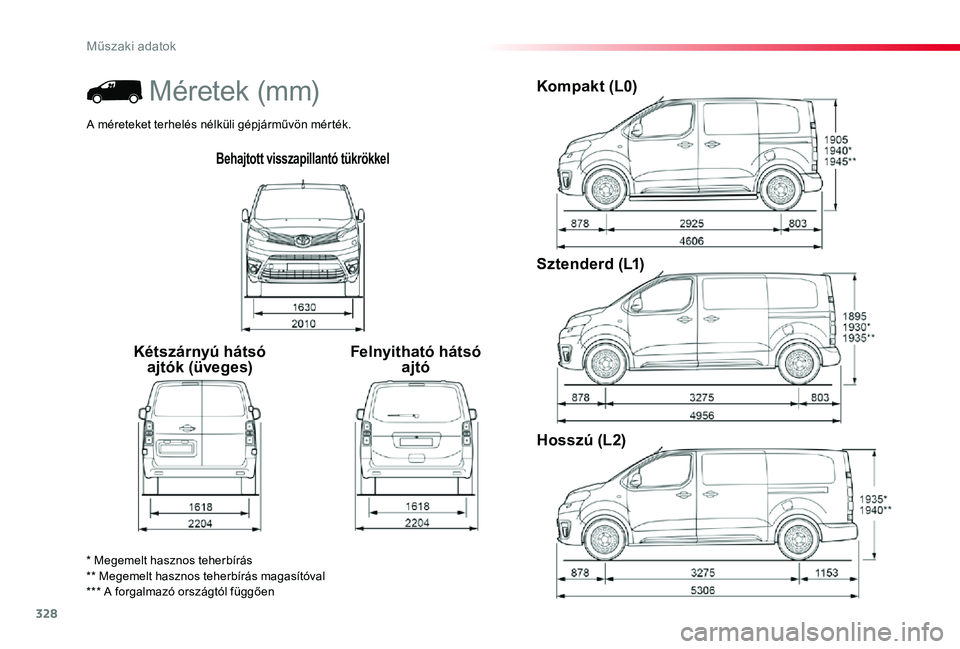

Méretek (mm)
A méreteket terhelés nélküli gépjárművön mérték.

329
9
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2019

6PDUW&DUJRUHQGV]HUUHOIHOV]HUHOWHOWiYROtWRWWUHWHVV]HO
Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)

330
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2019
Behajtott visszapillantó tükrökkel
Kétszárnyú hátsó ajtók (üveges)Felnyitható hátsó ajtó
Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)
* Megemelt hasznos teherbírás** Megemelt hasznos teherbírás magasítóval*** A forgalmazó országtól függően.
