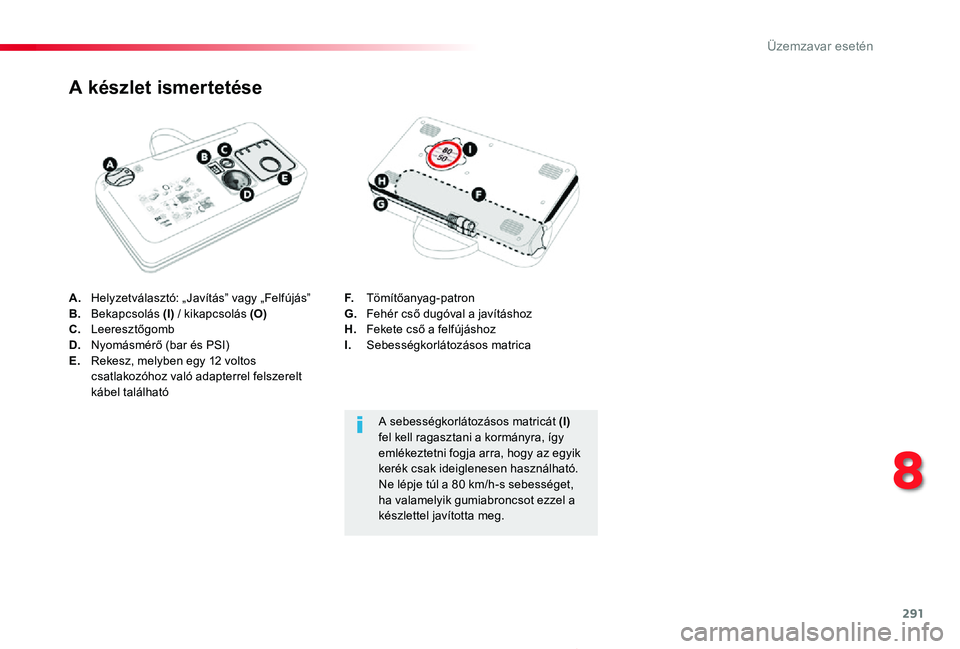

A. Helyzetválasztó: „ Javítás” vagy „Felfújás”B. Bekapcsolás (I) / kikapcsolás (O)C. LeeresztőgombD. Nyomásmérő (bar és PSI)E. Rekesz, melyben egy 12 voltos csatlakozóhoz való adapterrel felszerelt kábel található
A készlet ismertetése
F. Tömítőanyag-patronG. Fehér cső dugóval a javításhozH. Fekete cső a felfújáshozI. Sebességkorlátozásos matrica
A sebességkorlátozásos matricát (I) fel kell ragasztani a kormányra, így emlékeztetni fogja arra, hogy az egyik kerék csak ideiglenesen használható.Ne lépje túl a 80 km/h-s sebességet, ha valamelyik gumiabroncsot ezzel a készlettel javította meg.
8
Üzemzavar esetén

292
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
A javítás menete
1. Tömítés

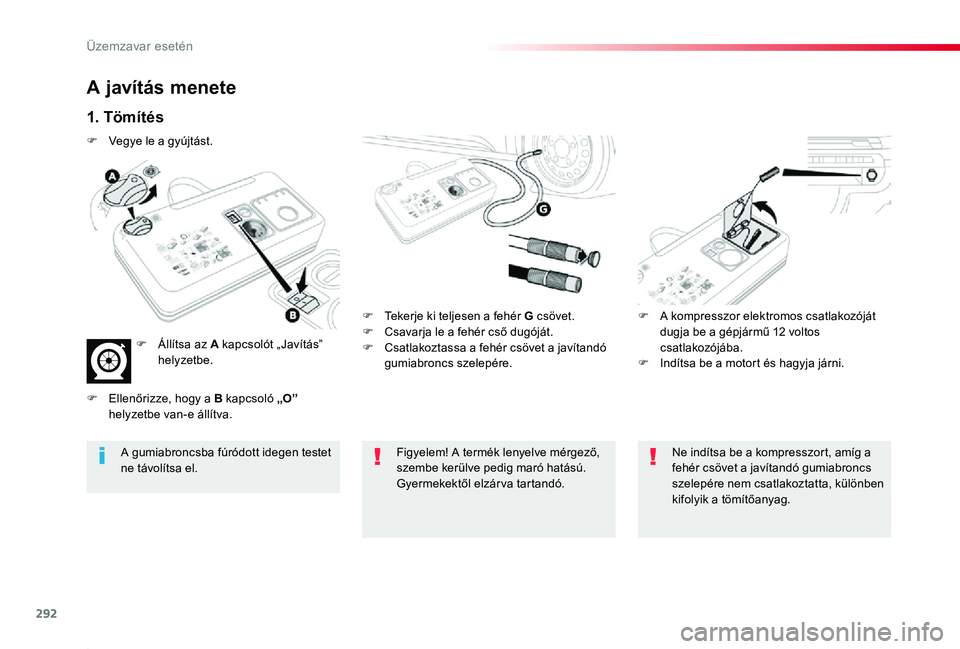

F Tekerje ki teljesen a fehér G csövet.F Csavarja le a fehér cső dugóját.F Csatlakoztassa a fehér csövet a javítandó gumiabroncs szelepére.
F A kompresszor elektromos csatlakozóját dugja be a gépjármű 12 voltos csatlakozójába.F Indítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező, szembe kerülve pedig maró hatású.Gyermekektől elzár va tartandó.
A gumiabroncsba fúródott idegen testet ne távolítsa el.
Ne indítsa be a kompresszort, amíg a fehér csövet a javítandó gumiabroncs szelepére nem csatlakoztatta, különben kifolyik a tömítőanyag.
F Vegye le a gyújtást.
F Állítsa az A kapcsolót „ Javítás” helyzetbe.
F Ellenőrizze, hogy a B kapcsoló „O” helyzetbe van-e állítva.
Üzemzavar esetén

293
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Amennyiben a kívánt nyomásérték kb. 5 –7 perc elteltével nem érhető el, azt jelzi, hogy a gumiabroncsot nem lehet megjavítani. Kérjen segítséget bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.
F A B gomb „I” helyzetbe állításával indítsa be a kompresszort, és addig működtesse, amíg a gumiabroncs nyomása el nem éri a 2,0 bart. A tömítőanyagot a kompresszor befecskendezi a gumiabroncsba. Ne kösse le a szelepről a csövet a művelet közben (beszennyezheti magát).
F Kösse le a készletet, és csavarja vissza a fehér cső dugóját. Ügyeljen rá, hogy a folyadék ne szennyezze be a gépjárművet. A készletet továbbra is tartsa kéznél.
2. Felfújás
F Állítsa az A kapcsolót „Felfújás” helyzetbe.

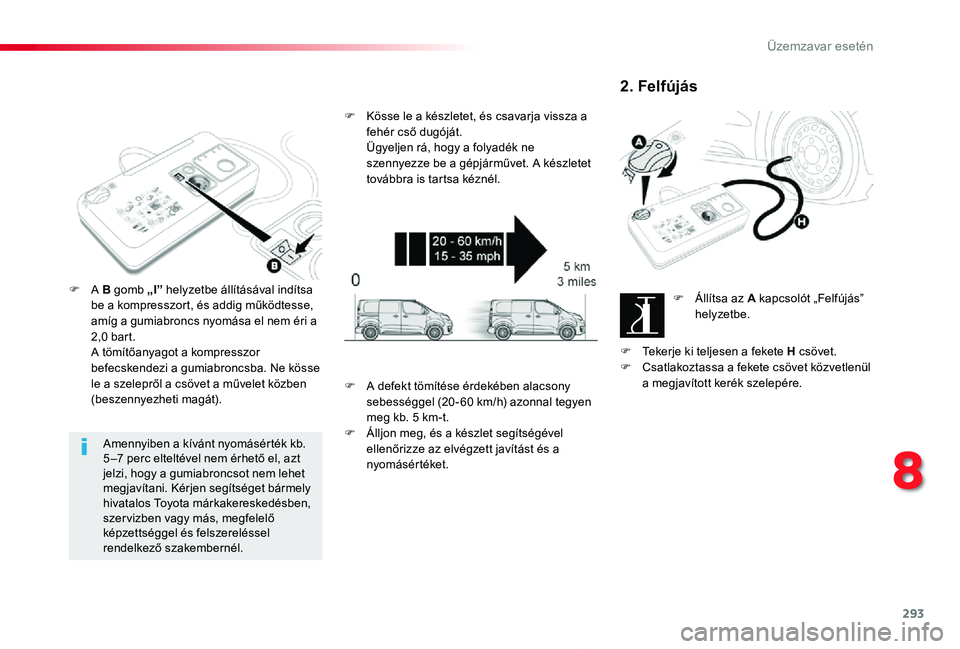

F Tekerje ki teljesen a fekete H csövet.F Csatlakoztassa a fekete csövet közvetlenül a megjavított kerék szelepére.F A defekt tömítése érdekében alacsony sebességgel (20 - 60 km/h) azonnal tegyen meg kb. 5 km-t.F Álljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a nyomásértéket.
8
Üzemzavar esetén

294
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
F A kompresszor elektromos csatlakozóját ismét kösse rá a gépjármű 12 voltos csatlakozójára.F Ismét indítsa be a motort és hagyja járni.
F Állítsa be a nyomásértéket a kompresszor segítségével (felfújáshoz: B kapcsoló „I” helyzetben, leeresztéshez: B kapcsoló „O” helyzetben és a C gomb megnyomása) a vezetőoldali ajtónál található címkén feltüntetett értéknek megfelelően. A csökkent nyomásérték azt mutatja, hogy a lyukat nem sikerült teljesen betömni. Kérjen segítséget bármely hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.F Kösse le a készletet, és tegye el.F Csökkentett sebességgel közlekedjen (max. 80 km/h), legfeljebb kb. 200 km-es távolságon.
Amint lehetséges keressen fel bármely hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.Feltétlenül közölje a szerelővel, hogy használta a készletet. A gumiabroncs vizsgálata után a szerelő tájékoztatni fogja, hogy a gumiabroncs javítható-e vagy cserélni kell.

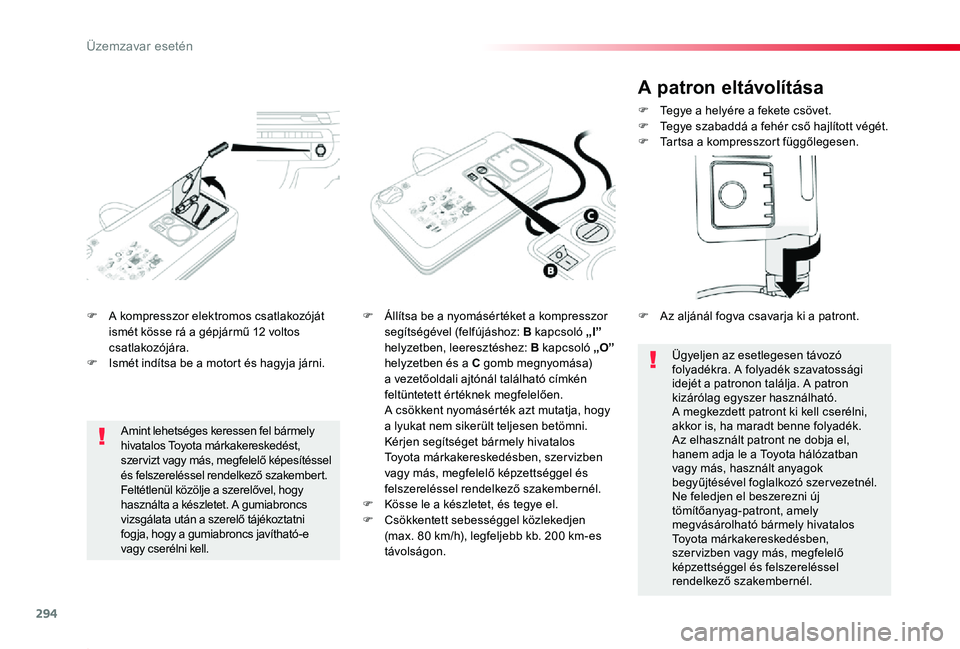

A patron eltávolítása
F Tegye a helyére a fekete csövet.F Tegye szabaddá a fehér cső hajlított végét.F Tartsa a kompresszort függőlegesen.
Ügyeljen az esetlegesen távozó folyadékra. A folyadék szavatossági idejét a patronon találja. A patron kizárólag egyszer használható.A megkezdett patront ki kell cserélni, akkor is, ha maradt benne folyadék.Az elhasznált patront ne dobja el, hanem adja le a Toyota hálózatban vagy más, használt anyagok begyűjtésével foglalkozó szer vezetnél.Ne feledjen el beszerezni új tömítőanyag-patront, amely megvásárolható bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.
F Az aljánál fogva csavarja ki a patront.
Üzemzavar esetén

295
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Nyomásellenőrzés / alkalmi
felfújás
A kompresszor - tömítőanyag-befecskendezés nélkül - a gumiabroncsok alkalmi ellenőrzésére vagy felfújására is használható.
F Forgassa el az A kapcsolót „Felfújás” helyzetbe.
F Csatlakoztassa a kompresszor elektromos csatlakozóját a gépjármű 12 voltos csatlakozójára.F Indítsa be a motort és hagyja járni.F Állítsa be a nyomást a kompresszor segítségével (felfújáshoz: B kapcsoló „I” helyzetben; leeresztéshez: B kapcsoló „O” helyzetben és a C gomb megnyomása) a gumiabroncs nyomásértékét tartalmazó címkének megfelelően.F Kösse le a készletet, majd tegye el.
Amennyiben egy vagy több gumiabroncs nyomását állítani kell, fontos a gumiabroncsnyomás-figyelmeztető rendszer reinicializálása.További információ érdekében a Gumiabroncsnyomás figyelmeztető rendszer (TPWS) működésére vonatkozóan, kérjük olvassa el a
vonatkozó bekezdést.F Tekerje ki teljesen a fekete H csövet.F Kösse rá a fekete csövet a kerék szelepére.
8
Üzemzavar esetén

296
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Kerékcsere
A szerszámok egy szerszámos dobozban találhatók.
Hozzáférés a szerszámokhoz

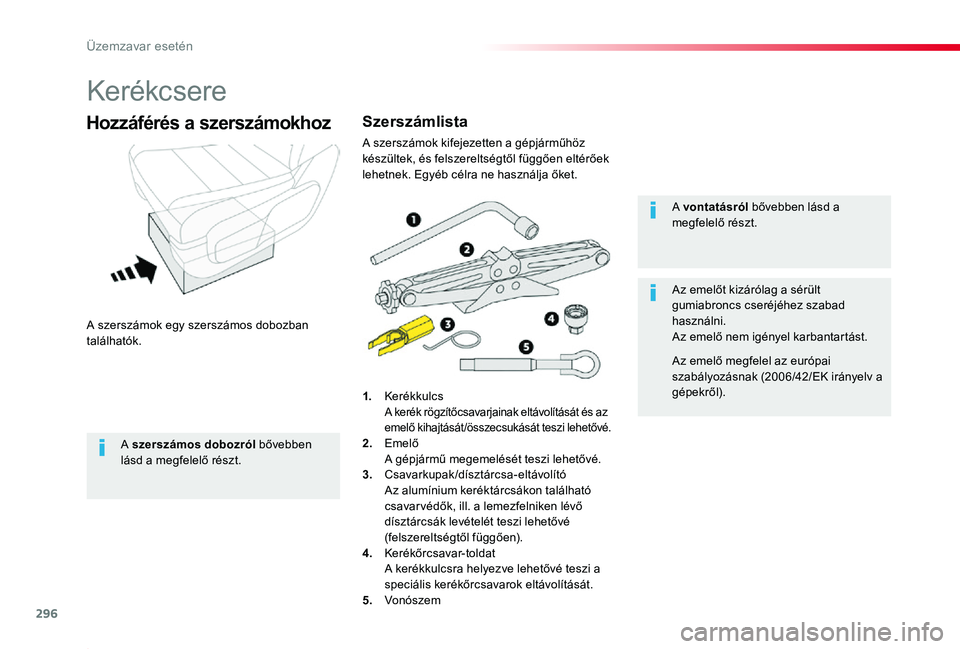

1. Kerékkulcs A kerék rögzítőcsavarjainak eltávolítását és az emelő kihajtását /összecsukását teszi lehetővé.2. Emelő
A gépjármű megemelését teszi lehetővé.3. Csavarkupak /dísztárcsa-eltávolító Az alumínium keréktárcsákon található csavar védők, ill. a lemezfelniken lévő dísztárcsák levételét teszi lehetővé (felszereltségtől függően).4. Kerékőrcsavar-toldat A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását.
5. Vonószem
A vontatásról bővebben lásd a megfelelő részt.
Az emelőt kizárólag a sérült gumiabroncs cseréjéhez szabad használni.Az emelő nem igényel karbantartást.
Az emelő megfelel az európai szabályozásnak (2006/42/EK irányelv a gépekről).
Szerszámlista
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket.
A szerszámos dobozról bővebben lásd a megfelelő részt.
Üzemzavar esetén

297
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

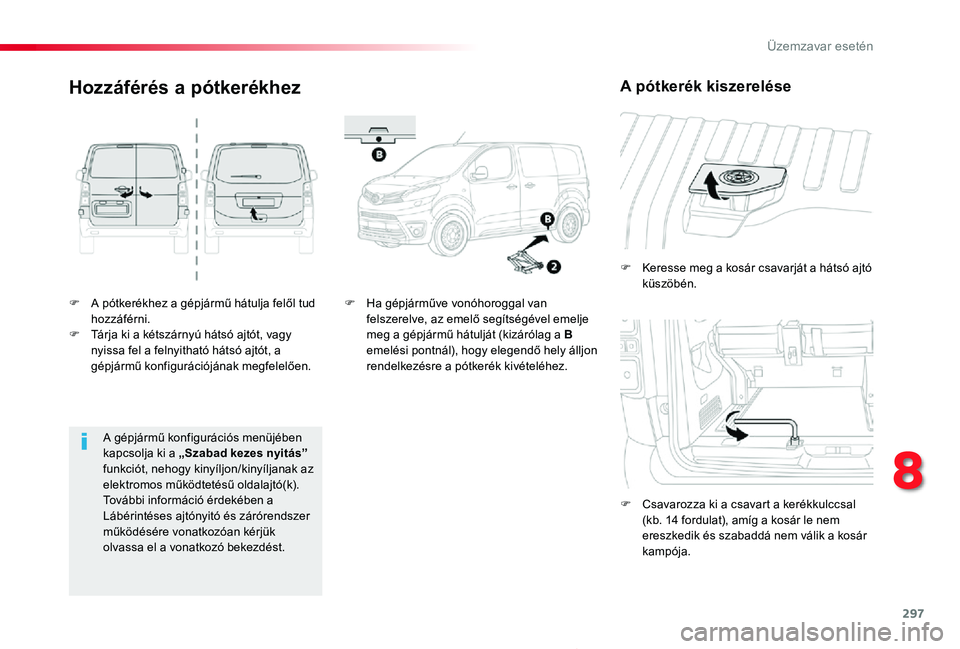

F A pótkerékhez a gépjármű hátulja felől tud hozzáférni.F Tárja ki a kétszárnyú hátsó ajtót, vagy nyissa fel a felnyitható hátsó ajtót, a gépjármű konfigurációjának megfelelően.
F Keresse meg a kosár csavarját a hátsó ajtó küszöbén.
F Csavarozza ki a csavart a kerékkulccsal (kb. 14 fordulat), amíg a kosár le nem ereszkedik és szabaddá nem válik a kosár kampója.
Hozzáférés a pótkerékhez
F Ha gépjárműve vonóhoroggal van felszerelve, az emelő segítségével emelje meg a gépjármű hátulját (kizárólag a B emelési pontnál), hogy elegendő hely álljon rendelkezésre a pótkerék kivételéhez.
A pótkerék kiszerelése
A gépjármű konfigurációs menüjében kapcsolja ki a „Szabad kezes nyitás” funkciót, nehogy kinyíljon/kinyíljanak az elektromos működtetésű oldalajtó(k).További információ érdekében a Lábérintéses ajtónyitó és zárórendszer működésére vonatkozóan kérjük
olvassa el a vonatkozó bekezdést.
8
Üzemzavar esetén

298
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

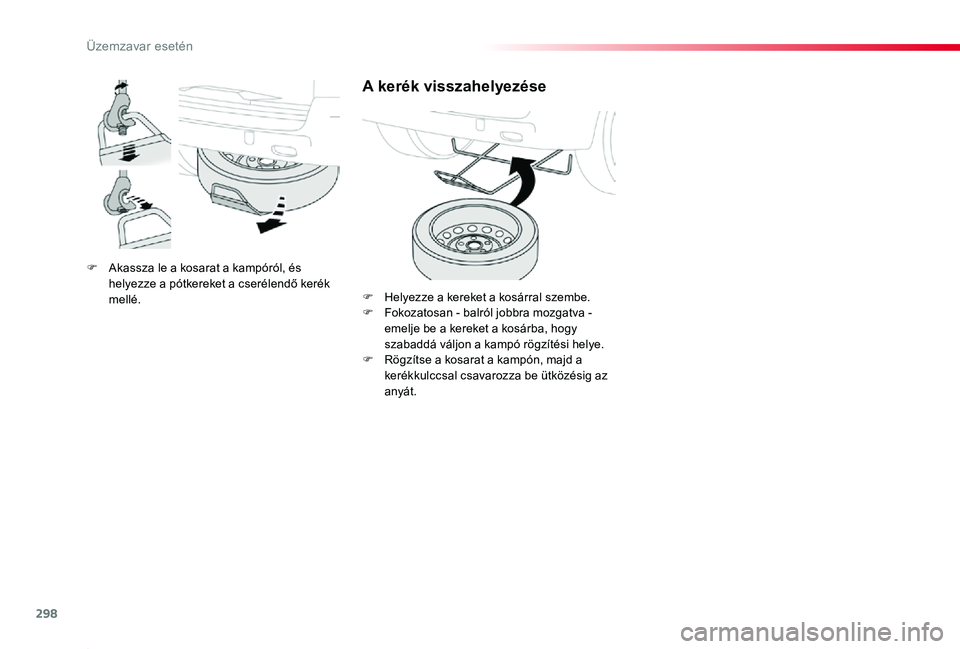

F Akassza le a kosarat a kampóról, és helyezze a pótkereket a cserélendő kerék mellé.
A kerék visszahelyezése
F Helyezze a kereket a kosárral szembe.F Fokozatosan - balról jobbra mozgatva - emelje be a kereket a kosárba, hogy szabaddá váljon a kampó rögzítési helye.F Rögzítse a kosarat a kampón, majd a kerékkulccsal csavarozza be ütközésig az anyát.
Üzemzavar esetén

299
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

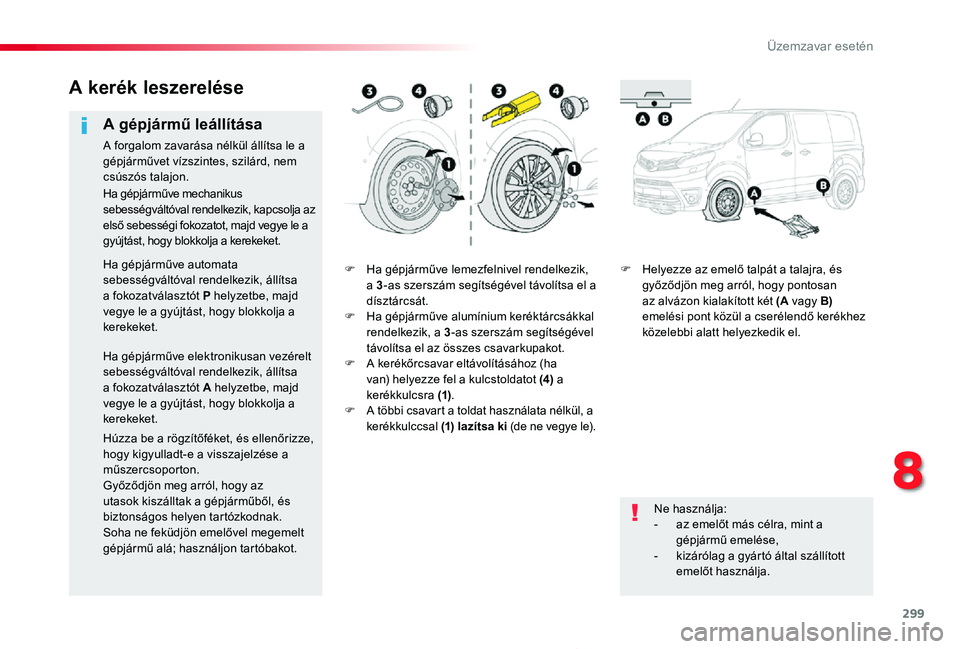

F Ha gépjárműve lemezfelnivel rendelkezik, a 3-as szerszám segítségével távolítsa el a dísztárcsát.F Ha gépjárműve alumínium keréktárcsákkal rendelkezik, a 3-as szerszám segítségével távolítsa el az összes csavarkupakot.F A kerékőrcsavar eltávolításához (ha van) helyezze fel a kulcstoldatot (4) a kerékkulcsra (1).F A többi csavart a toldat használata nélkül, a kerékkulccsal (1) lazítsa ki (de ne vegye le).
F Helyezze az emelő talpát a talajra, és győződjön meg arról, hogy pontosan az alvázon kialakított két (A vagy B) emelési pont közül a cserélendő kerékhez közelebbi alatt helyezkedik el.
A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a gépjárművet vízszintes, szilárd, nem csúszós talajon.
Ne használja:- az emelőt más célra, mint a gépjármű emelése,
- kizárólag a gyártó által szállított emelőt használja.
Ha gépjárműve mechanikus sebességváltóval rendelkezik, kapcsolja az első sebességi fokozatot, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve automata sebességváltóval rendelkezik, állítsa a fokozatválasztót P helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve elektronikusan vezérelt sebességváltóval rendelkezik, állítsa a fokozatválasztót A helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Húzza be a rögzítőféket, és ellenőrizze,
hogy kigyulladt-e a visszajelzése a műszercsoporton.Győződjön meg arról, hogy az utasok kiszálltak a gépjárműből, és biztonságos helyen tartózkodnak.Soha ne feküdjön emelővel megemelt gépjármű alá; használjon tartóbakot.
8
Üzemzavar esetén

300
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Ügyeljen arra, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik vagy összecsuklik az emelő, ami sérülésveszéllyel jár.Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy a gépjármű támfelülete pontosan az emelő fejének a közepén helyezkedik el. Ellenkező esetben megrongálódhat a gépjármű és/vagy összecsukódhat az emelő. Sérülésveszély!

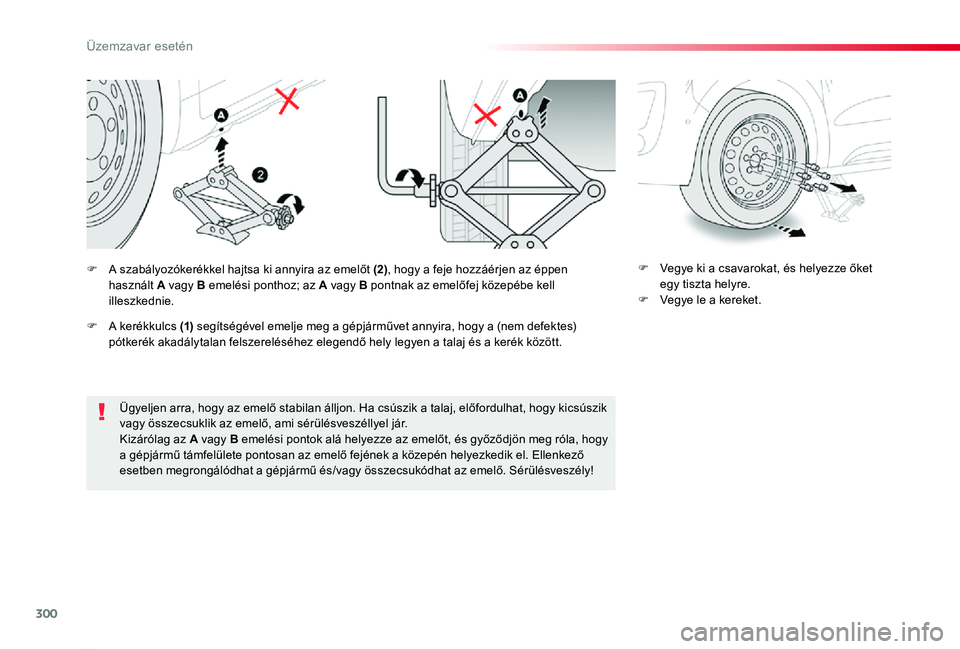

F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.F Vegye le a kereket.
F A szabályozókerékkel hajtsa ki annyira az emelőt (2), hogy a feje hozzáérjen az éppen használt A vagy B emelési ponthoz; az A vagy B pontnak az emelőfej közepébe kell illeszkednie.
F A kerékkulcs (1) segítségével emelje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan felszereléséhez elegendő hely legyen a talaj és a kerék között.
