181
Proace_sk_Chap05_securite_ed01-2019

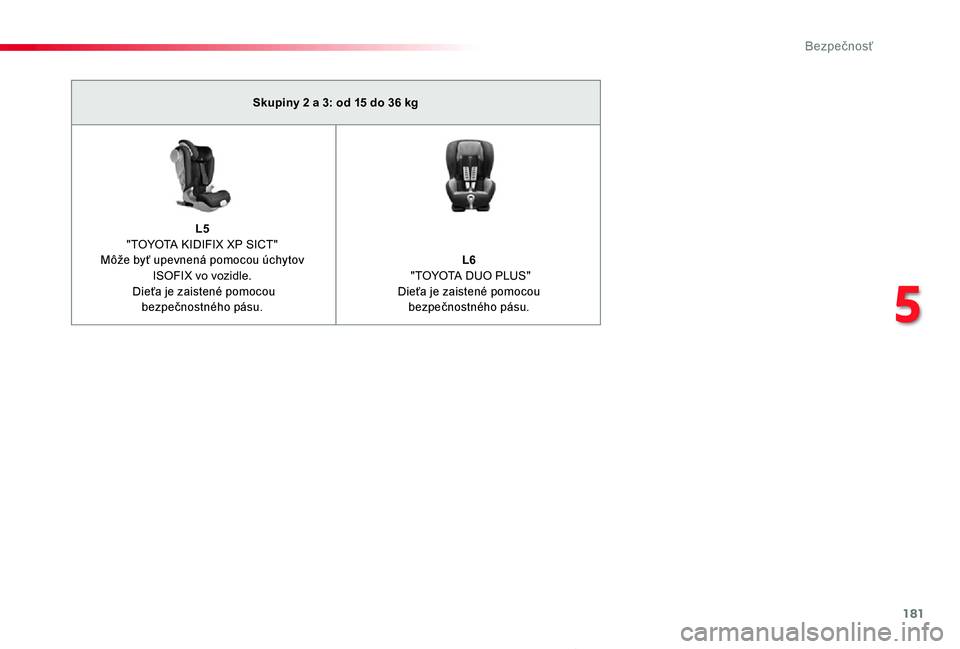

Skupiny 2 a 3: od 15 do 36 kg
L5
"TOYOTA KIDIFIX XP SICT"Môže byť upevnená pomocou úchytov ISOFIX vo vozidle. Dieťa je zaistené pomocou bezpečnostného pásu.
L6 "TOYOTA DUO PLUS"Dieťa je zaistené pomocou bezpečnostného pásu.
5
Bezpečnosť

182
Proace_sk_Chap05_securite_ed01-2019

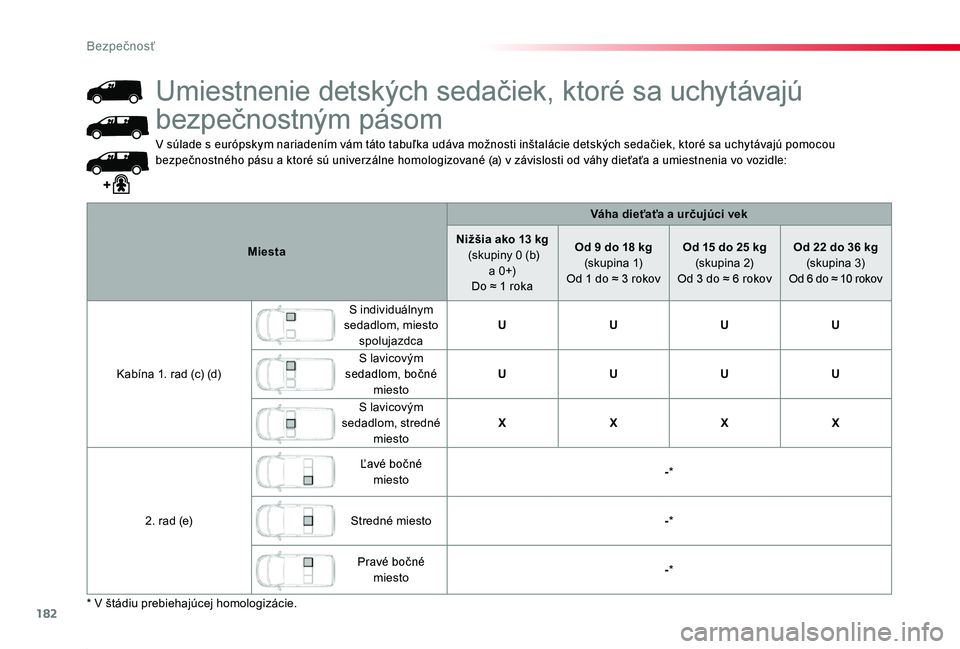

V súlade s európskym nariadením vám táto tabuľka udáva možnosti inštalácie detských sedačiek, ktoré sa uchytávajú pomocou bezpečnostného pásu a ktoré sú univerzálne homologizované (a) v závislosti od váhy dieťaťa a umiestnenia vo vozidle:
Miesta
Váha dieťaťa a určujúci vek
Nižšia ako 13 kg (skupiny 0 (b) a 0 +)Do ≈ 1 roka
Od 9 do 18 kg (skupina 1)Od 1 do ≈ 3 rokov
Od 15 do 25 kg (skupina 2)Od 3 do ≈ 6 rokov
Od 22 do 36 kg (skupina 3)Od 6 do ≈ 10 rokov
Kabína 1. rad (c) (d)
S individuálnym sedadlom, miesto spolujazdcaUUUU
S lavicovým sedadlom, bočné miestoUUUU
S lavicovým sedadlom, stredné miestoXXXX
2. rad (e)
Ľavé bočné miesto-*
Stredné miesto-*
Pravé bočné miesto-*
Umiestnenie detských sedačiek, ktoré sa uchytávajú
bezpečnostným pásom
* V štádiu prebiehajúcej homologizácie.
Bezpečnosť

183
Proace_sk_Chap05_securite_ed01-2019

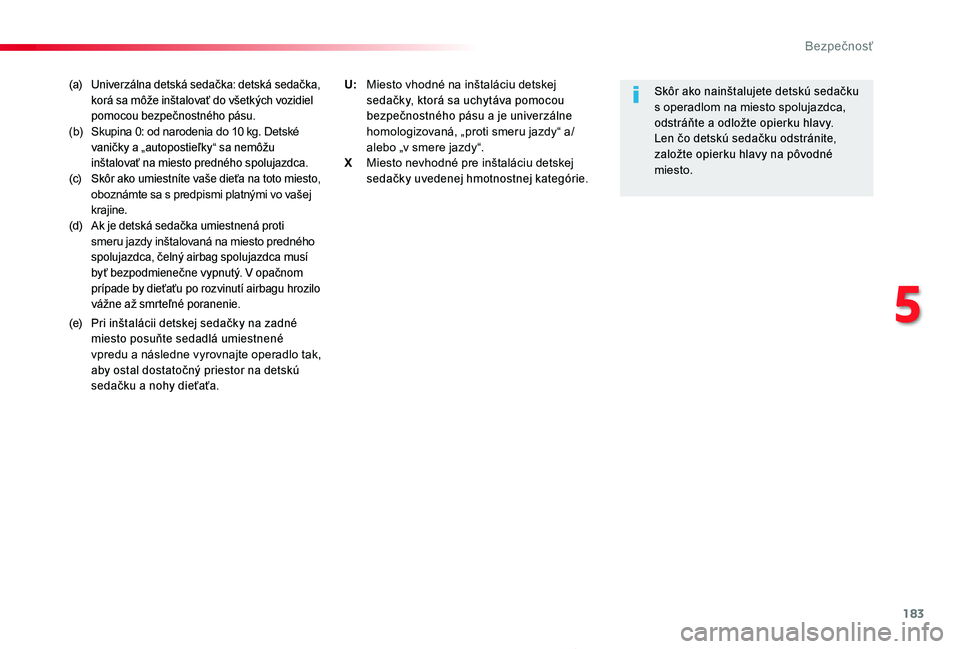

(a) Univerzálna detská sedačka: detská sedačka, korá sa môže inštalovať do všetkých vozidiel pomocou bezpečnostného pásu.(b) Skupina 0: od narodenia do 10 kg. Detské vaničky a „autopostieľky“ sa nemôžu inštalovať na miesto predného spolujazdca.(c) Skôr ako umiestníte vaše dieťa na toto miesto, oboznámte sa s predpismi platnými vo vašej krajine.(d) Ak je detská sedačka umiestnená proti smeru jazdy inštalovaná na miesto predného spolujazdca, čelný airbag spolujazdca musí byť bezpodmienečne vypnutý. V opačnom prípade by dieťaťu po rozvinutí airbagu hrozilo vážne až smrteľné poranenie.
(e) Pri inštalácii detskej sedačky na zadné miesto posuňte sedadlá umiestnené vpredu a následne vyrovnajte operadlo tak, aby ostal dostatočný priestor na detskú sedačku a nohy dieťaťa.
Skôr ako nainštalujete detskú sedačku s operadlom na miesto spolujazdca, odstráňte a odložte opierku hlavy.Len čo detskú sedačku odstránite, založte opierku hlavy na pôvodné miesto.
U: Miesto vhodné na inštaláciu detskej sedačky, ktorá sa uchytáva pomocou bezpečnostného pásu a je univerzálne homologizovaná, „proti smeru jazdy“ a/alebo „v smere jazdy“.X Miesto nevhodné pre inštaláciu detskej sedačky uvedenej hmotnostnej kategórie.
5
Bezpečnosť

184
Proace_sk_Chap05_securite_ed01-2019

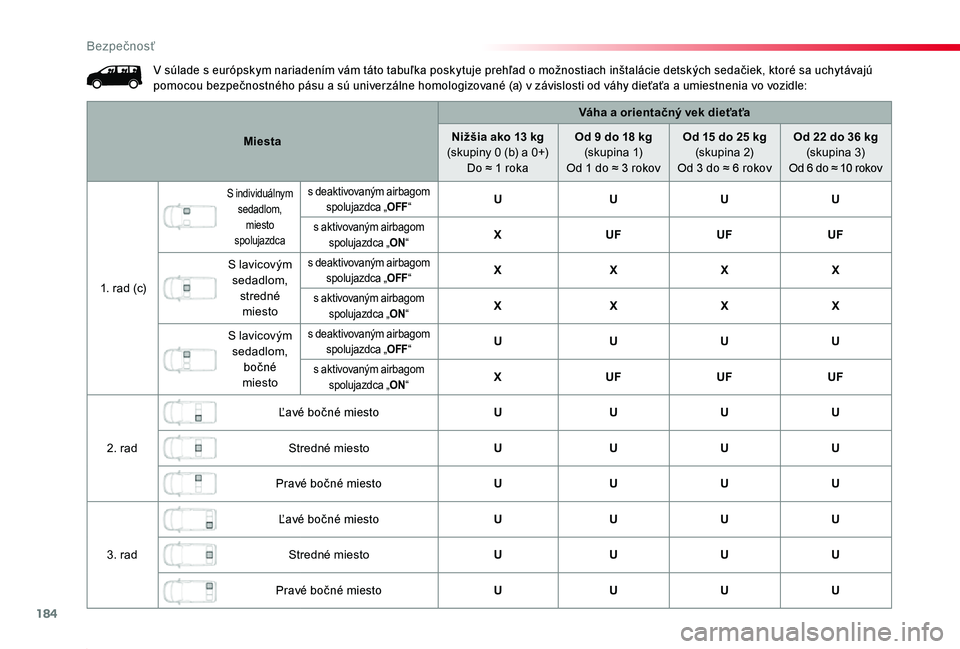

V súlade s európskym nariadením vám táto tabuľka poskytuje prehľad o možnostiach inštalácie detských sedačiek, ktoré sa uchytávajú pomocou bezpečnostného pásu a sú univerzálne homologizované (a) v závislosti od váhy dieťaťa a umiestnenia vo vozidle:
Miesta
Váha a orientačný vek dieťaťa
Nižšia ako 13 kg (skupiny 0 (b) a 0+)Do ≈ 1 roka
Od 9 do 18 kg (skupina 1)Od 1 do ≈ 3 rokov
Od 15 do 25 kg (skupina 2)Od 3 do ≈ 6 rokov
Od 22 do 36 kg (skupina 3)Od 6 do ≈ 10 rokov
1. rad (c)
S individuálnym sedadlom, miesto spolujazdca
s deaktivovaným airbagom spolujazdca „OFF“UUUU
s aktivovaným airbagom spolujazdca „ON“XUFUFUF
S lavicovým sedadlom, stredné miesto
s deaktivovaným airbagom spolujazdca „OFF“XXXX
s aktivovaným airbagom spolujazdca „ON“XXXX
S lavicovým sedadlom, bočné miesto
s deaktivovaným airbagom spolujazdca „OFF“UUUU
s aktivovaným airbagom spolujazdca „ON“XUFUFUF
2. rad
Ľavé bočné miestoUUUU
Stredné miestoUUUU
Pravé bočné miestoUUUU
3. rad
Ľavé bočné miestoUUUU
Stredné miestoUUUU
Pravé bočné miestoUUUU
Bezpečnosť

185
Proace_sk_Chap05_securite_ed01-2019

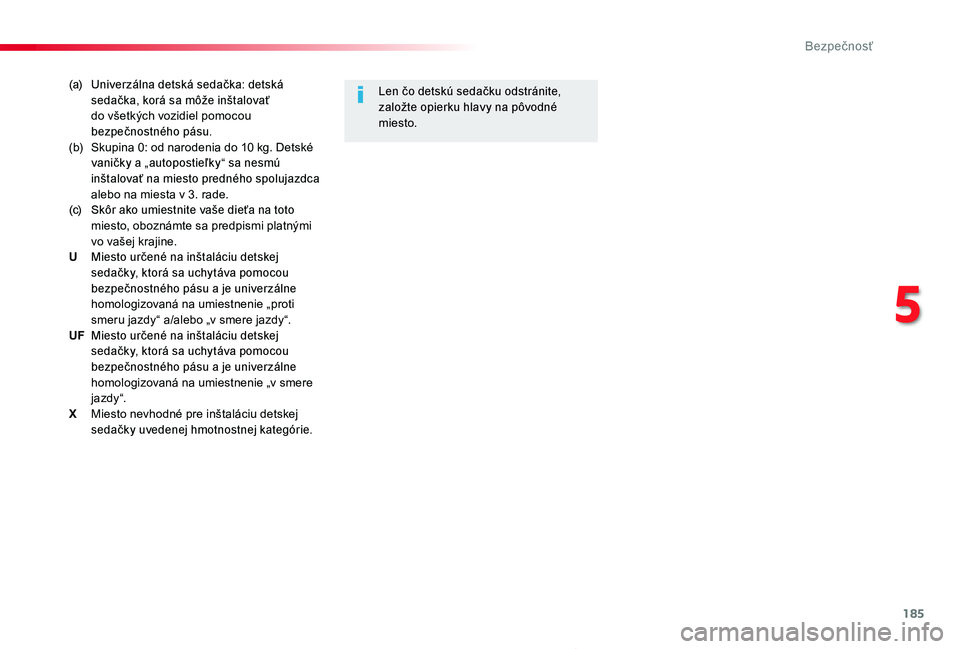

(a) Univerzálna detská sedačka: detská sedačka, korá sa môže inštalovať do všetkých vozidiel pomocou bezpečnostného pásu.(b) Skupina 0: od narodenia do 10 kg. Detské vaničky a „autopostieľky“ sa nesmú inštalovať na miesto predného spolujazdca alebo na miesta v 3. rade.(c) Skôr ako umiestnite vaše dieťa na toto miesto, oboznámte sa predpismi platnými vo vašej krajine.U Miesto určené na inštaláciu detskej sedačky, ktorá sa uchytáva pomocou bezpečnostného pásu a je univerzálne homologizovaná na umiestnenie „proti smeru jazdy“ a/alebo „v smere jazdy“.UF Miesto určené na inštaláciu detskej sedačky, ktorá sa uchytáva pomocou bezpečnostného pásu a je univerzálne homologizovaná na umiestnenie „v smere ja zdy “.X Miesto nevhodné pre inštaláciu detskej sedačky uvedenej hmotnostnej kategórie.
Len čo detskú sedačku odstránite, založte opierku hlavy na pôvodné miesto.
5
Bezpečnosť

186
Proace_sk_Chap05_securite_ed01-2019

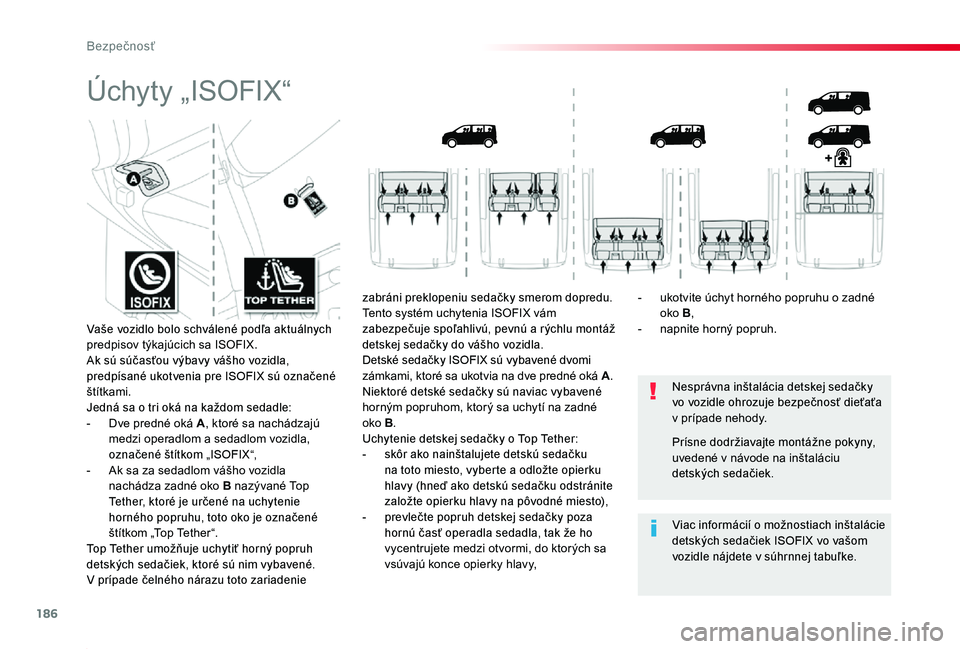

Úchyty „ISOFIX“
Nesprávna inštalácia detskej sedačky vo vozidle ohrozuje bezpečnosť dieťaťa v prípade nehody.
Viac informácií o možnostiach inštalácie detských sedačiek ISOFIX vo vašom vozidle nájdete v súhrnnej tabuľke.
Prísne dodržiavajte montážne pokyny, uvedené v návode na inštaláciu detských sedačiek.
Vaše vozidlo bolo schválené podľa aktuálnych predpisov týkajúcich sa ISOFIX.Ak sú súčasťou výbavy vášho vozidla, predpísané ukotvenia pre ISOFIX sú označené štítkami.Jedná sa o tri oká na každom sedadle:- Dve predné oká A, ktoré sa nachádzajú medzi operadlom a sedadlom vozidla, označené štítkom „ISOFIX“,- Ak sa za sedadlom vášho vozidla nachádza zadné oko B nazývané Top Tether, ktoré je určené na uchytenie horného popruhu, toto oko je označené štítkom „Top Tether“.
Top Tether umožňuje uchytiť horný popruh detských sedačiek, ktoré sú nim vybavené. V prípade čelného nárazu toto zariadenie
zabráni preklopeniu sedačky smerom dopredu.Tento systém uchytenia ISOFIX vám zabezpečuje spoľahlivú, pevnú a rýchlu montáž detskej sedačky do vášho vozidla.Detské sedačky ISOFIX sú vybavené dvomi zámkami, ktoré sa ukotvia na dve predné oká A.Niektoré detské sedačky sú naviac vybavené horným popruhom, ktorý sa uchytí na zadné oko B.Uchytenie detskej sedačky o Top Tether:
- skôr ako nainštalujete detskú sedačku na toto miesto, vyberte a odložte opierku hlavy (hneď ako detskú sedačku odstránite založte opierku hlavy na pôvodné miesto),- prevlečte popruh detskej sedačky poza hornú časť operadla sedadla, tak že ho vycentrujete medzi otvormi, do ktorých sa vsúvajú konce opierky hlavy,
- ukotvite úchyt horného popruhu o zadné oko B,- napnite horný popruh.
Bezpečnosť

187
Proace_sk_Chap05_securite_ed01-2019

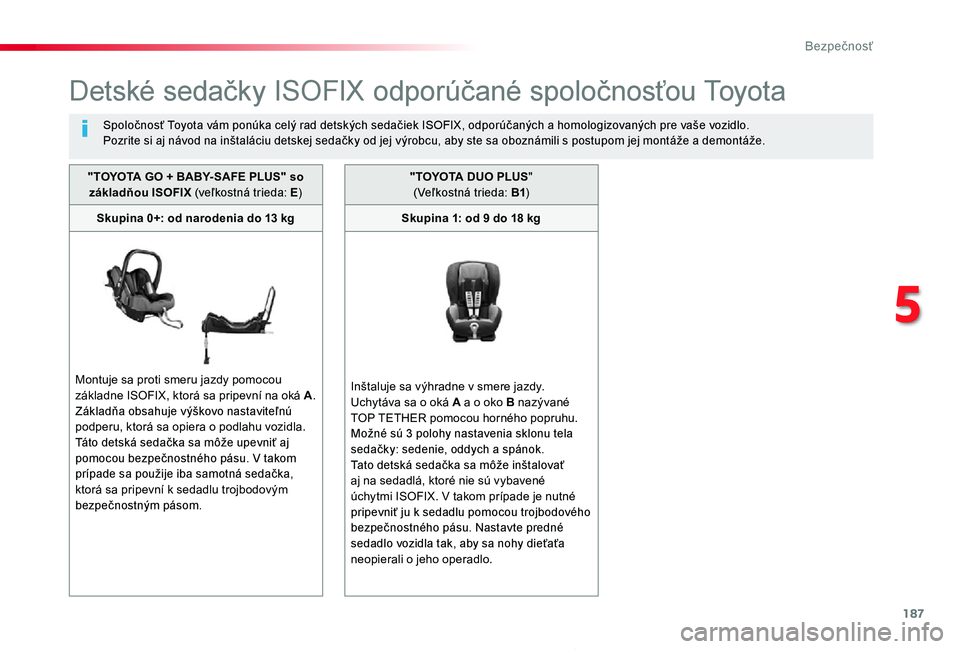

Detské sedačky ISOFIX odporúčané spoločnosťou Toyota
Spoločnosť Toyota vám ponúka celý rad detských sedačiek ISOFIX, odporúčaných a homologizovaných pre vaše vozidlo.Pozrite si aj návod na inštaláciu detskej sedačky od jej výrobcu, aby ste sa oboznámili s postupom jej montáže a demontáže.
"TOYOTA GO + BABY- SAFE PLUS" so základňou ISOFIX (veľkostná trieda: E)
Skupina 0+: od narodenia do 13 kg
Montuje sa proti smeru jazdy pomocou základne ISOFIX, ktorá sa pripevní na oká A.Základňa obsahuje výškovo nastaviteľnú podperu, ktorá sa opiera o podlahu vozidla.Táto detská sedačka sa môže upevniť aj
pomocou bezpečnostného pásu. V takom prípade sa použije iba samotná sedačka, ktorá sa pripevní k sedadlu trojbodovým bezpečnostným pásom.
" T OYO TA DUO PLUS" (Veľkostná trieda: B1)
Skupina 1: od 9 do 18 kg
Inštaluje sa výhradne v smere jazdy.Uchytáva sa o oká A a o oko B nazývané TOP TETHER pomocou horného popruhu.Možné sú 3 polohy nastavenia sklonu tela sedačky: sedenie, oddych a spánok.Tato detská sedačka sa môže inštalovať aj na sedadlá, ktoré nie sú vybavené úchytmi ISOFIX. V takom prípade je nutné pripevniť ju k sedadlu pomocou trojbodového bezpečnostného pásu. Nastavte predné sedadlo vozidla tak, aby sa nohy dieťaťa neopierali o jeho operadlo.
5
Bezpečnosť

188
Proace_sk_Chap05_securite_ed01-2019

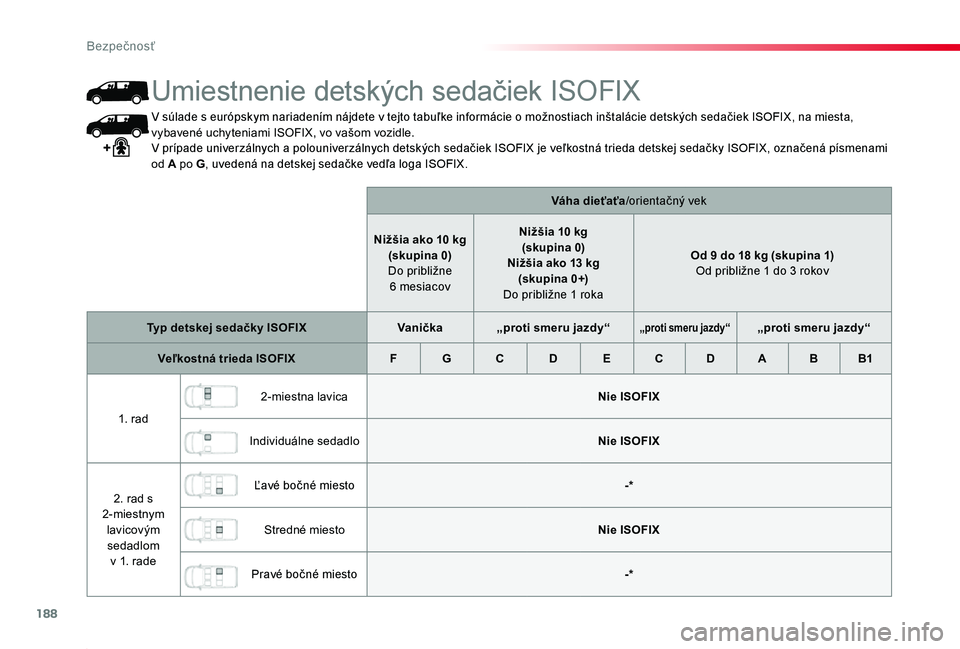

V súlade s európskym nariadením nájdete v tejto tabuľke informácie o možnostiach inštalácie detských sedačiek ISOFIX, na miesta, vybavené uchyteniami ISOFIX, vo vašom vozidle.V prípade univerzálnych a polouniverzálnych detských sedačiek ISOFIX je veľkostná trieda detskej sedačky ISOFIX, označená písmenami od A po G, uvedená na detskej sedačke vedľa loga ISOFIX.
Váha dieťaťa/orientačný vek
Nižšia ako 10 kg(skupina 0) Do približne 6 mesiacov
Nižšia 10 kg(skupina 0)Nižšia ako 13 kg (skupina 0+) Do približne 1 roka
Od 9 do 18 kg (skupina 1) Od približne 1 do 3 rokov
Typ detskej sedačky ISOFIXVanička„proti smeru jazdy“„proti smeru jazdy“„proti smeru jazdy“
Veľkostná trieda ISOFIXFGCDECDABB1
1. rad
2-miestna lavicaNie ISOFIX
Individuálne sedadloNie ISOFIX
2. rad s 2-miestnym lavicovým sedadlom v 1. rade
Ľavé bočné miesto-*
Stredné miestoNie ISOFIX
Pravé bočné miesto-*
Umiestnenie detských sedačiek ISOFIX
Bezpečnosť

189
Proace_sk_Chap05_securite_ed01-2019

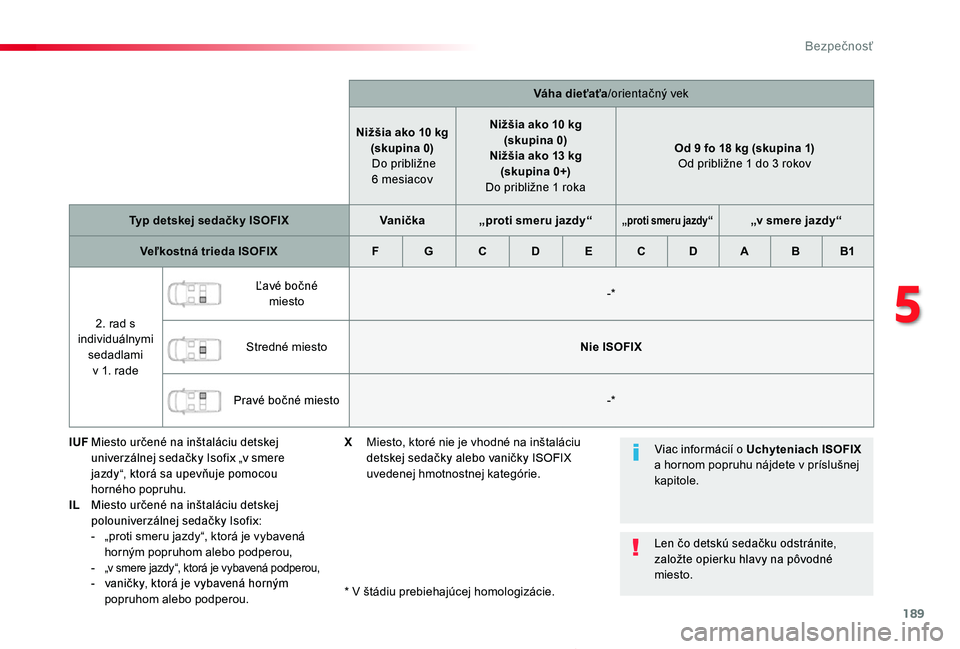

Váha dieťaťa/orientačný vek
Nižšia ako 10 kg(skupina 0) Do približne 6 mesiacov
Nižšia ako 10 kg(skupina 0)Nižšia ako 13 kg (skupina 0+) Do približne 1 roka
Od 9 fo 18 kg (skupina 1) Od približne 1 do 3 rokov
Typ detskej sedačky ISOFIXVanička„proti smeru jazdy“„proti smeru jazdy“„v smere jazdy“
Veľkostná trieda ISOFIXFGCDECDABB1
2. rad s individuálnymi sedadlami v 1. rade
Ľavé bočné miesto-*
Stredné miestoNie ISOFIX
Pravé bočné miesto-*
IUF Miesto určené na inštaláciu detskej univerzálnej sedačky Isofix „v smere jazdy“, ktorá sa upevňuje pomocou horného popruhu.IL Miesto určené na inštaláciu detskej polouniverzálnej sedačky Isofix:- „proti smeru jazdy“, ktorá je vybavená horným popruhom alebo podperou,- „v smere jazdy“, ktorá je vybavená podperou,- vaničky, ktorá je vybavená horným popruhom alebo podperou.* V štádiu prebiehajúcej homologizácie.
Viac informácií o Uchyteniach ISOFIX a hornom popruhu nájdete v príslušnej kapitole.
Len čo detskú sedačku odstránite, založte opierku hlavy na pôvodné miesto.
X Miesto, ktoré nie je vhodné na inštaláciu detskej sedačky alebo vaničky ISOFIX uvedenej hmotnostnej kategórie.
5
Bezpečnosť

190
Proace_sk_Chap05_securite_ed01-2019

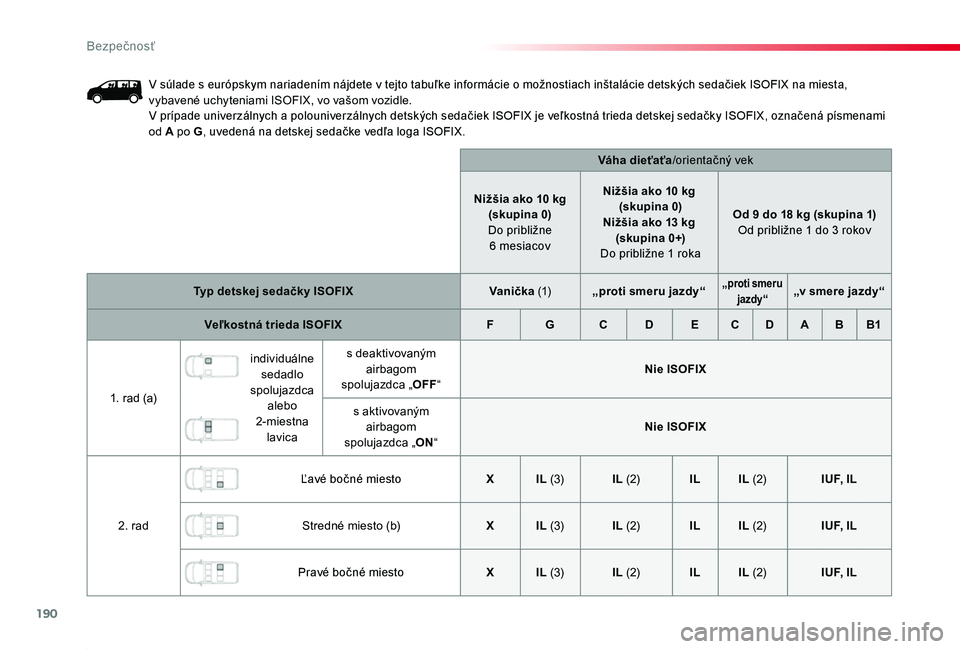

V súlade s európskym nariadením nájdete v tejto tabuľke informácie o možnostiach inštalácie detských sedačiek ISOFIX na miesta, vybavené uchyteniami ISOFIX, vo vašom vozidle.V prípade univerzálnych a polouniverzálnych detských sedačiek ISOFIX je veľkostná trieda detskej sedačky ISOFIX, označená písmenami od A po G, uvedená na detskej sedačke vedľa loga ISOFIX.
Váha dieťaťa/orientačný vek
Nižšia ako 10 kg(skupina 0) Do približne 6 mesiacov
Nižšia ako 10 kg (skupina 0)Nižšia ako 13 kg (skupina 0+) Do približne 1 roka
Od 9 do 18 kg (skupina 1) Od približne 1 do 3 rokov
Typ detskej sedačky ISOFIXVanička (1)„proti smeru jazdy“„proti smeru jazdy“„v smere jazdy“
Veľkostná trieda ISOFIXFGCDECDABB1
1. rad (a)
individuálne sedadlo spolujazdca alebo 2-miestna lavica
s deaktivovaným airbagom spolujazdca „OFF“Nie ISOFIX
s aktivovaným airbagom spolujazdca „ON“Nie ISOFIX
2. rad
Ľavé bočné miestoXIL (3)IL (2)ILIL (2)IUF, IL
Stredné miesto (b)XIL (3)IL (2)ILIL (2)IUF, IL
Pravé bočné miestoXIL (3)IL (2)ILIL (2)IUF, IL
