TOYOTA PROACE 2020 Návod na použití (in Czech)

301
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02

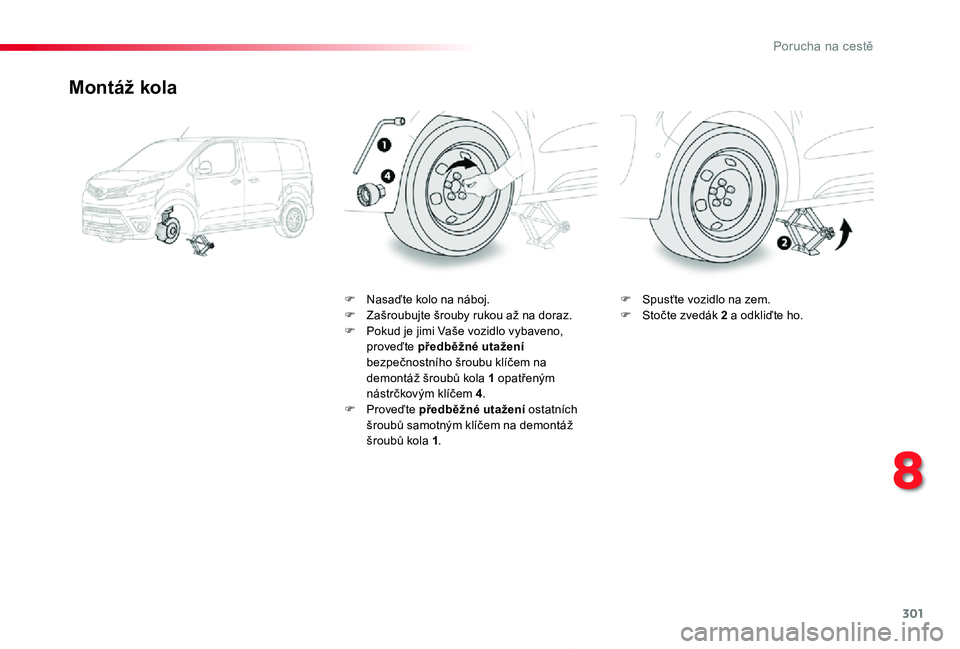

Montáž kola
F Nasaďte kolo na náboj.F Zašroubujte šrouby rukou až na doraz.F Pokud je jimi Vaše vozidlo vybaveno, proveďte předběžné utažení bezpečnostního šroubu klíčem na demontáž šroubů kola 1 opatřeným nástrčkovým klíčem 4.F Proveďte předběžné utažení ostatních šroubů samotným klíčem na demontáž šroubů kola 1.
F Spusťte vozidlo na zem.F Stočte zvedák 2 a odkliďte ho.
8
Porucha na cestě

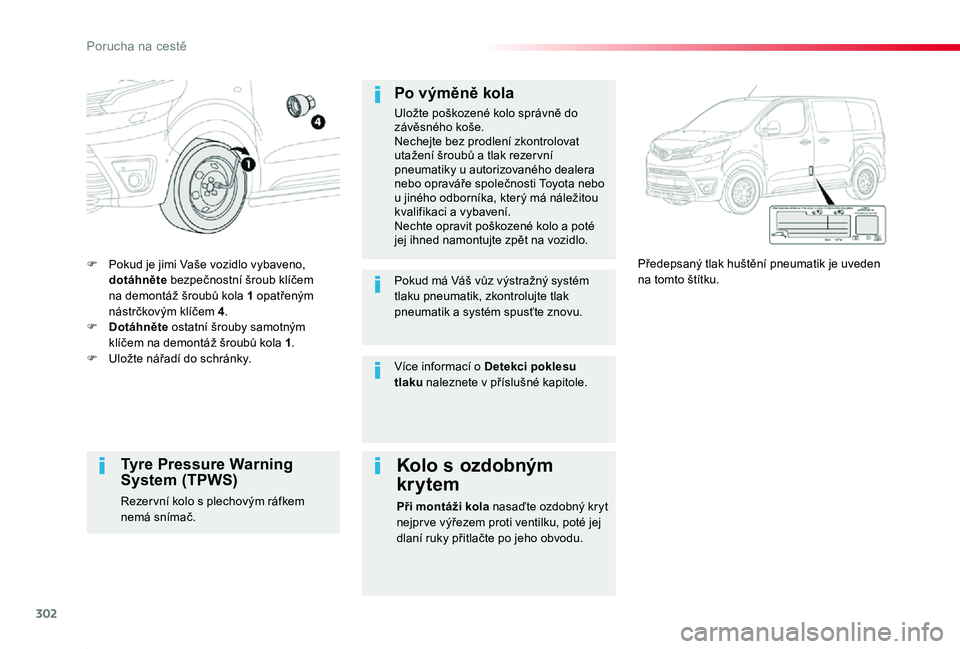

302
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
F Pokud je jimi Vaše vozidlo vybaveno, dotáhněte bezpečnostní šroub klíčem na demontáž šroubů kola 1 opatřeným nástrčkovým klíčem 4.F Dotáhněte ostatní šrouby samotným klíčem na demontáž šroubů kola 1.F Uložte nářadí do schránky.
Předepsaný tlak huštění pneumatik je uveden na tomto štítku.
Po výměně kola
Uložte poškozené kolo správně do závěsného koše.Nechejte bez prodlení zkontrolovat utažení šroubů a tlak rezer vní pneumatiky u autorizovaného dealera nebo opraváře společnosti Toyota nebo u jiného odborníka, který má náležitou kvalifikaci a vybavení.Nechte opravit poškozené kolo a poté jej ihned namontujte zpět na vozidlo.
Pokud má Váš vůz výstražný systém tlaku pneumatik, zkontrolujte tlak pneumatik a systém spusťte znovu.
Tyre Pressure Warning System (TPWS)
Rezer vní kolo s plechovým ráfkem nemá snímač.
Kolo s ozdobným
krytem
Při montáži kola nasaďte ozdobný kryt nejpr ve výřezem proti ventilku, poté jej dlaní ruky přitlačte po jeho obvodu.
Více informací o Detekci poklesu tlaku naleznete v příslušné kapitole.
Porucha na cestě

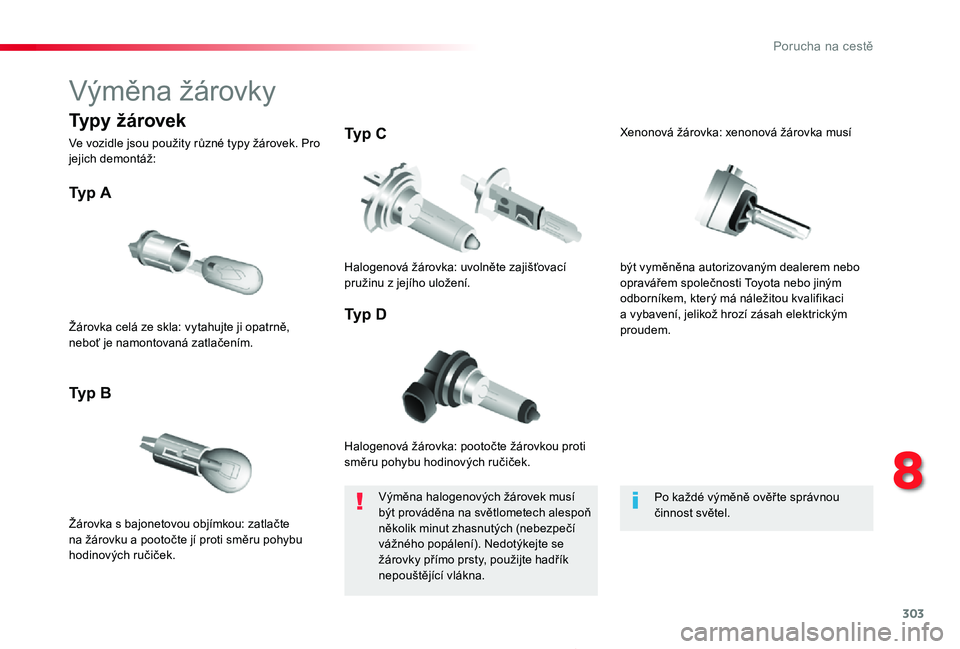

303
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Výměna žárovky
Halogenová žárovka: pootočte žárovkou proti směru pohybu hodinových ručiček.
Typ A
Žárovka s bajonetovou objímkou: zatlačte na žárovku a pootočte jí proti směru pohybu hodinových ručiček.
Typ B
Typ C
Typ DŽárovka celá ze skla: vytahujte ji opatrně, neboť je namontovaná zatlačením.
Halogenová žárovka: uvolněte zajišťovací pružinu z jejího uložení.
Výměna halogenových žárovek musí být prováděna na světlometech alespoň několik minut zhasnutých (nebezpečí vážného popálení). Nedotýkejte se žárovky přímo prsty, použijte hadřík nepouštějící vlákna.
Po každé výměně ověř te správnou činnost světel.
Typy žárovek
Ve vozidle jsou použity různé typy žárovek. Pro jejich demontáž:
být vyměněna autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení, jelikož hrozí zásah elektrickým proudem.
Xenonová žárovka: xenonová žárovka musí
8
Porucha na cestě

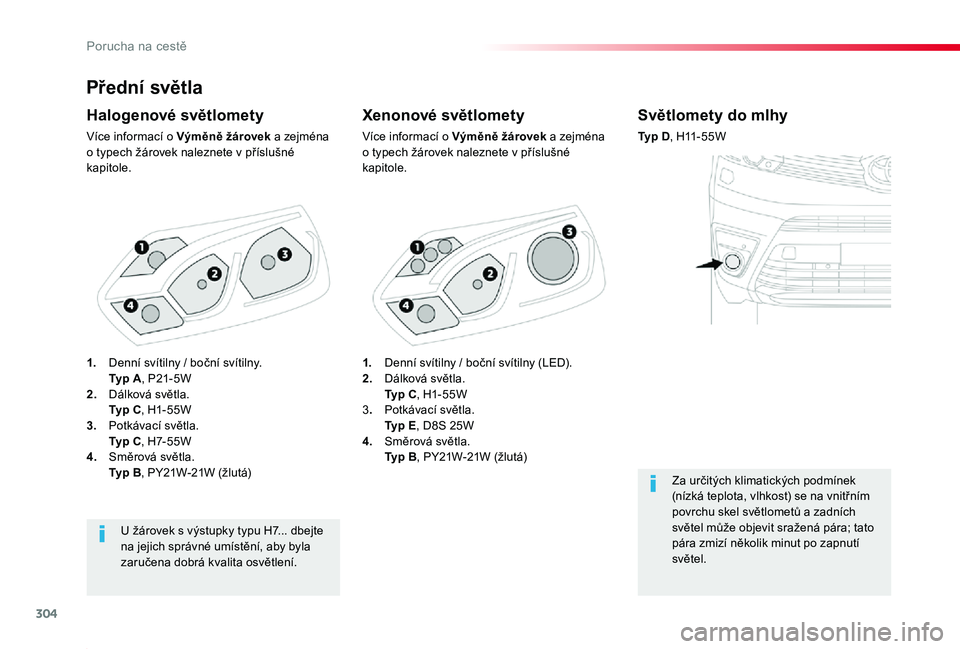

304
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Přední světla
Xenonové světlomety
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
Halogenové světlomety
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
U žárovek s výstupky typu H7... dbejte na jejich správné umístění, aby byla zaručena dobrá kvalita osvětlení.
Světlomety do mlhy
Typ D, H11-55W
Za určitých klimatických podmínek (nízká teplota, vlhkost) se na vnitřním povrchu skel světlometů a zadních světel může objevit sražená pára; tato pára zmizí několik minut po zapnutí
světel.
1. Denní svítilny / boční svítilny (LED). 2. Dálková světla. Typ C, H1-55W3. Potkávací světla. Typ E, D8S 25W4. Směrová světla. Typ B, PY21W-21W (žlutá)
1. Denní svítilny / boční svítilny. Typ A, P21-5W2. Dálková světla. Typ C, H1-55W3. Potkávací světla. Typ C, H7-55W4. Směrová světla. Typ B, PY21W-21W (žlutá)
Porucha na cestě

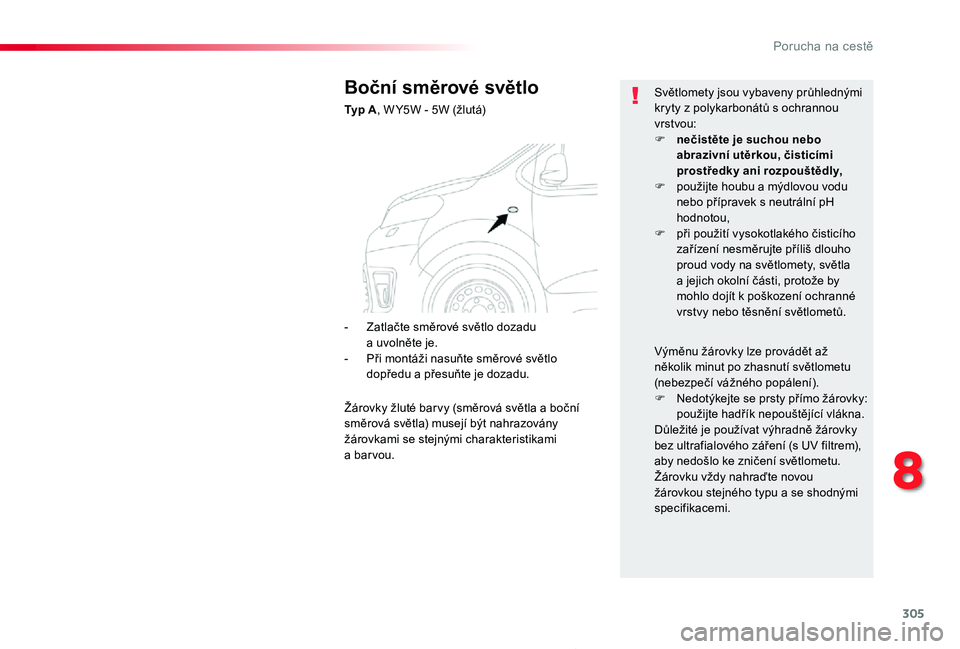

305
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Boční směrové světlo
Typ A, W Y5W - 5W (žlutá)
Světlomety jsou vybaveny průhlednými kryty z polykarbonátů s ochrannou vrstvou:F nečistěte je suchou nebo abrazivní utěrkou, čisticími prostředky ani rozpouštědly,F použijte houbu a mýdlovou vodu nebo přípravek s neutrální pH hodnotou,F při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho proud vody na světlomety, světla a jejich okolní části, protože by mohlo dojít k poškození ochranné vrstvy nebo těsnění světlometů.
Výměnu žárovky lze provádět až několik minut po zhasnutí světlometu (nebezpečí vážného popálení).F Nedotýkejte se prsty přímo žárovky: použijte hadřík nepouštějící vlákna.Důležité je používat výhradně žárovky bez ultrafialového záření (s UV filtrem), aby nedošlo ke zničení světlometu.Žárovku vždy nahraďte novou žárovkou stejného typu a se shodnými specifikacemi.
- Zatlačte směrové světlo dozadu a uvolněte je.- Při montáži nasuňte směrové světlo dopředu a přesuňte je dozadu.
Žárovky žluté bar vy (směrová světla a boční směrová světla) musejí být nahrazovány žárovkami se stejnými charakteristikami
a bar vou.
8
Porucha na cestě

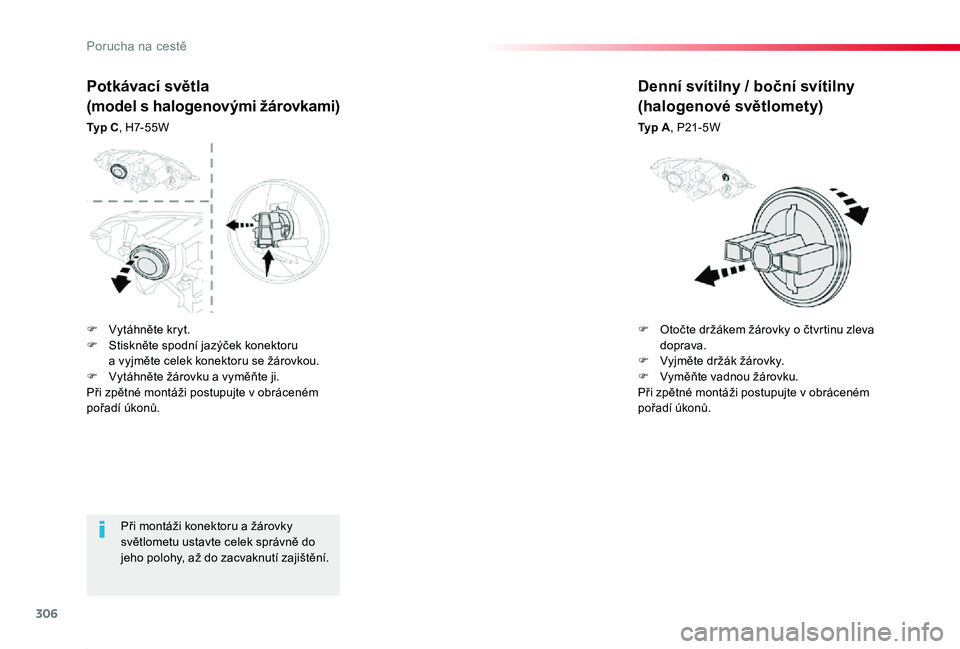

306
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Při montáži konektoru a žárovky světlometu ustavte celek správně do jeho polohy, až do zacvaknutí zajištění.
Potkávací světla
(model s halogenovými žárovkami)
Typ C, H7-55W
Denní svítilny / boční svítilny
(halogenové světlomety)
Typ A, P21-5W
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Porucha na cestě

307
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Dejte pozor na zónu nacházející se za pravým světlem (po směru vozidla), která může být horká - hrozí nebezpečí popálení (potrubí vývodu plynů).
Zrychlené blikání kontrolky směrových světel (levé či pravé) znamená poruchu žárovky na příslušné straně.

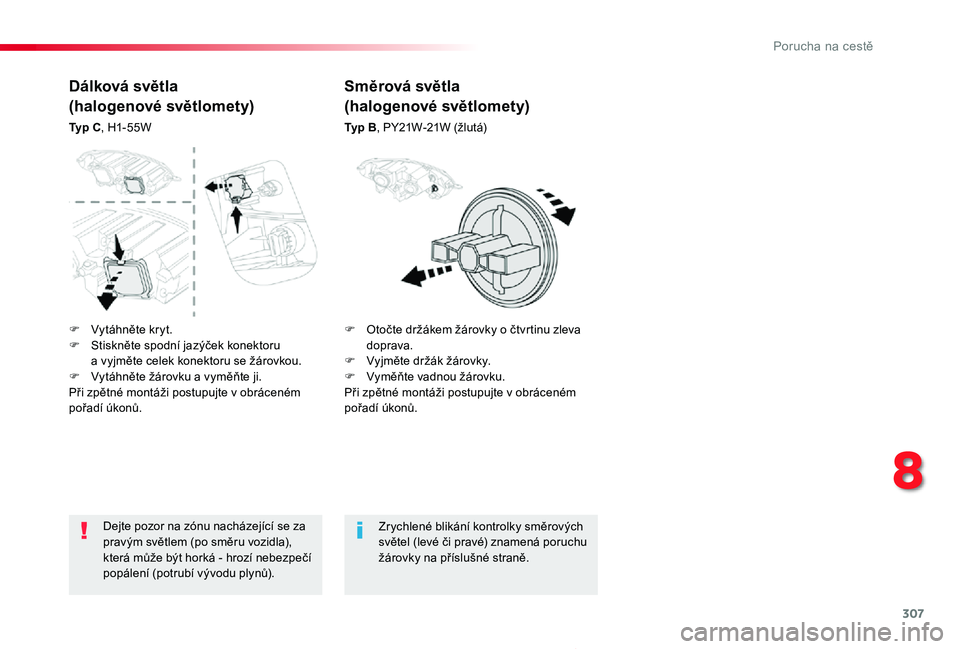

Směrová světla
(halogenové světlomety)
Typ B, PY21W-21W (žlutá)
Dálková světla
(halogenové světlomety)
Typ C, H1-55W
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
8
Porucha na cestě

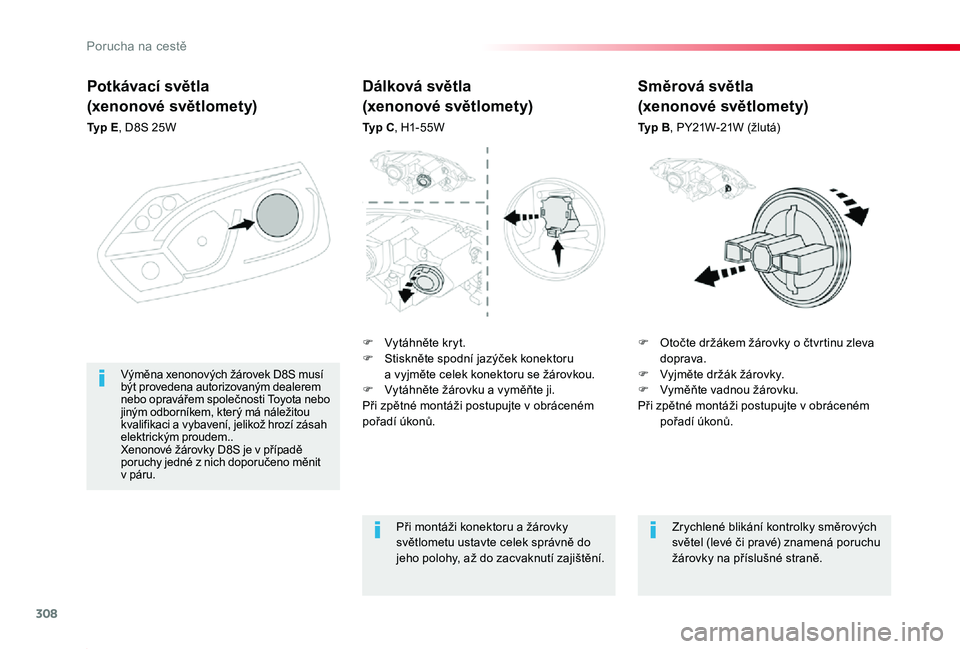

308
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Potkávací světla
(xenonové světlomety)
Typ E, D8S 25W
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Výměna xenonových žárovek D8S musí být provedena autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení, jelikož hrozí zásah elektrickým proudem..Xenonové žárovky D8S je v případě poruchy jedné z nich doporučeno měnit v páru.
Dálková světla
(xenonové světlomety)
Typ C, H1-55W
Při montáži konektoru a žárovky světlometu ustavte celek správně do jeho polohy, až do zacvaknutí zajištění.
Zrychlené blikání kontrolky směrových světel (levé či pravé) znamená poruchu žárovky na příslušné straně.
Směrová světla
(xenonové světlomety)
Typ B, PY21W-21W (žlutá)
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Porucha na cestě

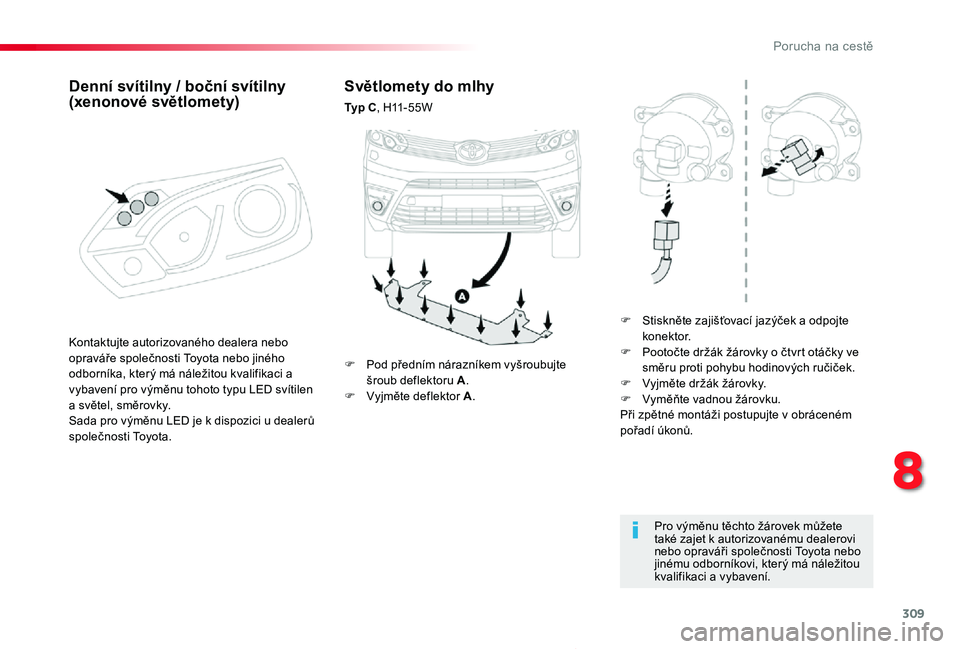

309
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Světlomety do mlhy
Typ C, H11-55W
F Stiskněte zajišťovací jazýček a odpojte konektor.F Pootočte držák žárovky o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Pro výměnu těchto žárovek můžete také zajet k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.
F Pod předním nárazníkem vyšroubujte šroub deflektoru A.F Vyjměte deflektor A.
Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení pro výměnu tohoto typu LED svítilen a světel, směrovky.Sada pro výměnu LED je k dispozici u dealerů společnosti Toyota.
Denní svítilny / boční svítilny (xenonové světlomety)
8
Porucha na cestě

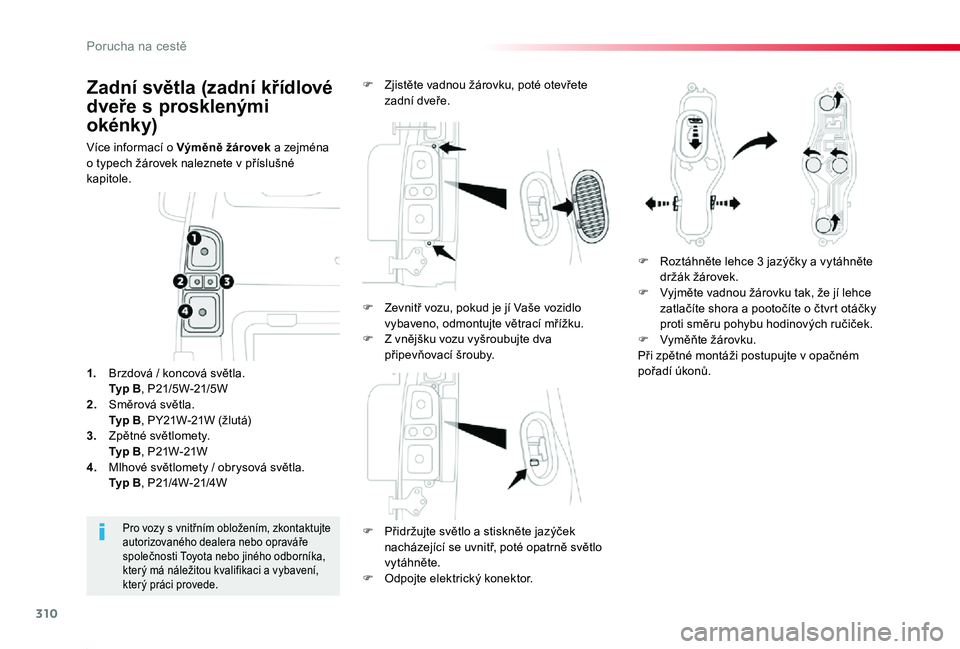

310
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Zadní světla (zadní křídlové
dveře s prosklenými
okénky)
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
F Přidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo vytáhněte.F Odpojte elektrický konektor.
Pro vozy s vnitřním obložením, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení, který práci provede.
1. Brzdová / koncová světla. Typ B, P21/5W-21/5W2. Směrová světla. Typ B, PY21W-21W (žlutá)3. Zpětné světlomety. Typ B, P21W-21W4. Mlhové světlomety / obrysová světla. Typ B, P21/4W-21/4W
F Zjistěte vadnou žárovku, poté otevřete zadní dveře.
F Roztáhněte lehce 3 jazýčky a vytáhněte držák žárovek.F Vyjměte vadnou žárovku tak, že jí lehce zatlačíte shora a pootočíte o čtvrt otáčky proti směru pohybu hodinových ručiček.F Vyměňte žárovku.Při zpětné montáži postupujte v opačném pořadí úkonů.
F Zevnitř vozu, pokud je jí Vaše vozidlo vybaveno, odmontujte větrací mřížku.F Z vnějšku vozu vyšroubujte dva připevňovací šrouby.
