TOYOTA PROACE 2020 Návod na použití (in Czech)

271
Proace_cs_Chap07_info-pratiques_ed2019_V02

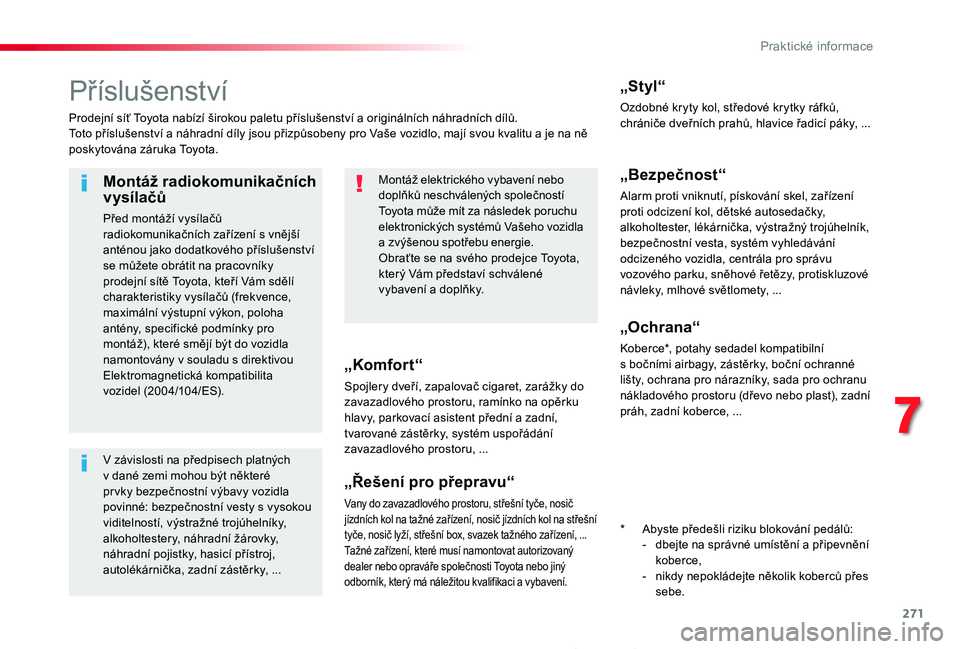

Příslušenství
Prodejní síť Toyota nabízí širokou paletu příslušenství a originálních náhradních dílů.Toto příslušenství a náhradní díly jsou přizpůsobeny pro Vaše vozidlo, mají svou kvalitu a je na ně poskytována záruka Toyota.
„Komfort“
Spojlery dveří, zapalovač cigaret, zarážky do zavazadlového prostoru, ramínko na opěrku hlavy, parkovací asistent přední a zadní, tvarované zástěrky, systém uspořádání zavazadlového prostoru, ...
„Řešení pro přepravu“
Vany do zavazadlového prostoru, střešní tyče, nosič jízdních kol na tažné zařízení, nosič jízdních kol na střešní tyče, nosič lyží, střešní box, svazek tažného zařízení, ...Tažné zařízení, které musí namontovat autorizovaný dealer nebo opraváře společnosti Toyota nebo jiný odborník, který má náležitou kvalifikaci a vybavení.
„Styl“
Ozdobné kryty kol, středové krytky ráfků, chrániče dveřních prahů, hlavice řadicí páky, ...
„Bezpečnost“
Alarm proti vniknutí, pískování skel, zařízení proti odcizení kol, dětské autosedačky, alkoholtester, lékárnička, výstražný trojúhelník, bezpečnostní vesta, systém vyhledávání
odcizeného vozidla, centrála pro správu vozového parku, sněhové řetězy, protiskluzové návleky, mlhové světlomety, ...
„Ochrana“
Koberce*, potahy sedadel kompatibilní s bočními airbagy, zástěrky, boční ochranné lišty, ochrana pro nárazníky, sada pro ochranu nákladového prostoru (dřevo nebo plast), zadní práh, zadní koberce, ...
Montáž elektrického vybavení nebo doplňků neschválených společností Toyota může mít za následek poruchu elektronických systémů Vašeho vozidla a zvýšenou spotřebu energie.
Obraťte se na svého prodejce Toyota, který Vám představí schválené vybavení a doplňky.
Montáž radiokomunikačních vysílačů
Před montáží vysílačů radiokomunikačních zařízení s vnější
anténou jako dodatkového příslušenství se můžete obrátit na pracovníky prodejní sítě Toyota, kteří Vám sdělí charakteristiky vysílačů (frekvence, maximální výstupní výkon, poloha antény, specifické podmínky pro montáž), které smějí být do vozidla namontovány v souladu s direktivou Elektromagnetická kompatibilita vozidel (2004/104/ES).
V závislosti na předpisech platných v dané zemi mohou být některé pr vky bezpečnostní výbavy vozidla povinné: bezpečnostní vesty s vysokou viditelností, výstražné trojúhelníky, alkoholtestery, náhradní žárovky,
náhradní pojistky, hasicí přístroj, autolékárnička, zadní zástěrky, ...
* Abyste předešli riziku blokování pedálů:- dbejte na správné umístění a připevnění koberce,- nikdy nepokládejte několik koberců přes sebe.
7
Praktick

272
Proace_cs_Chap07_info-pratiques_ed2019_V02
V ser visu sítě Toyota si můžete rovněž opatřit prostředky na čištění a údržbu (karosérie a interiéru) - mezi nimiž rovněž ekologické výrobky řady „Toyota“ - dále provozní kapaliny (kapalina do ostřikovačů skel, ...), opravné tužky a spreje s bar vou laku, která přesně odpovídá odstínu laku Vašeho vozidla, náhradní náplně (náplň do sady pro dočasnou opravu pneumatiky, ...), ...
„Multimédia“
Držák chytrého telefonu, držák tabletu nebo částečně vestavěného navigačního systému, řada autorádií a přenosných navigací, sledování jízdy, hands-free sada Bluetooth, přehrávač DVD, držák videosystému, asistence pro řízení, systém pro vyhledávání vozidla, ...

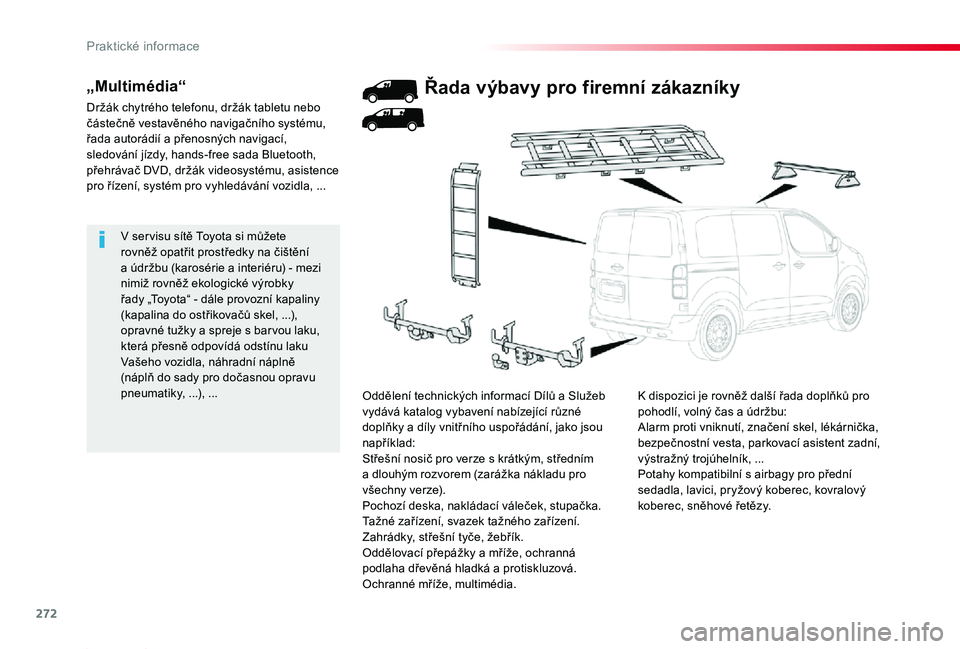

Řada výbavy pro firemní zákazníky
K dispozici je rovněž další řada doplňků pro pohodlí, volný čas a údržbu:Alarm proti vniknutí, značení skel, lékárnička, bezpečnostní vesta, parkovací asistent zadní, výstražný trojúhelník, ...Potahy kompatibilní s airbagy pro přední sedadla, lavici, pryžový koberec, kovralový koberec, sněhové řetězy.
Oddělení technických informací Dílů a Služeb vydává katalog vybavení nabízející různé doplňky a díly vnitřního uspořádání, jako jsou například:
Střešní nosič pro verze s krátkým, středním a dlouhým rozvorem (zarážka nákladu pro všechny verze).Pochozí deska, nakládací váleček, stupačka.Tažné zařízení, svazek tažného zařízení.Zahrádky, střešní tyče, žebřík.Oddělovací přepážky a mříže, ochranná podlaha dřevěná hladká a protiskluzová.Ochranné mříže, multimédia.
Pr

273
Proace_cs_Chap07_info-pratiques_ed2019_V02

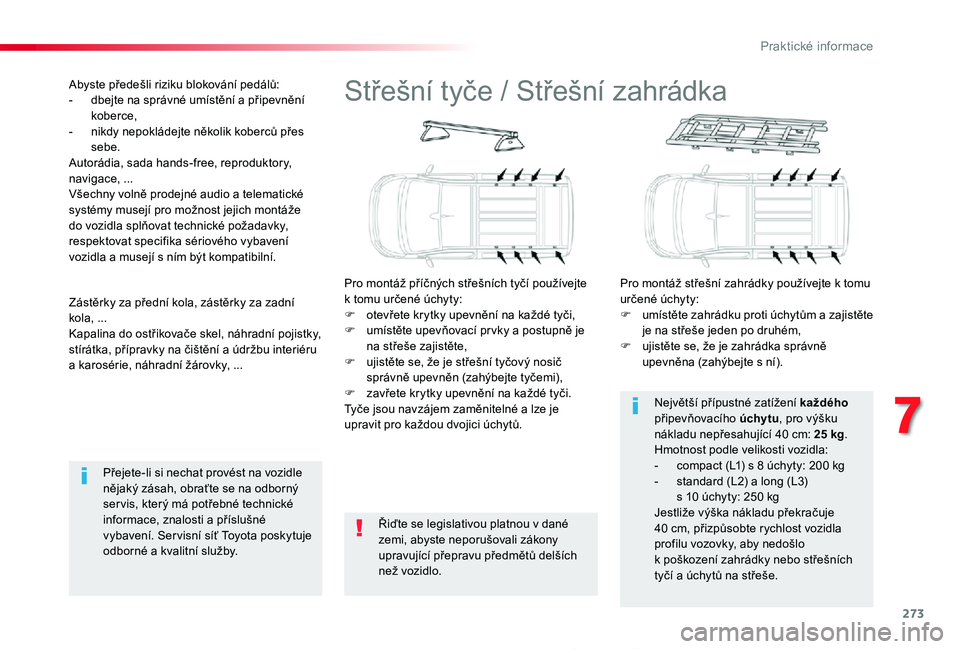

Střešní tyče / Střešní zahrádka
Pro montáž příčných střešních tyčí používejte k tomu určené úchyty:F otevřete krytky upevnění na každé tyči,F umístěte upevňovací pr vky a postupně je na střeše zajistěte,F ujistěte se, že je střešní tyčový nosič správně upevněn (zahýbejte tyčemi),F zavřete krytky upevnění na každé tyči.Tyče jsou navzájem zaměnitelné a lze je upravit pro každou dvojici úchytů.
Pro montáž střešní zahrádky používejte k tomu určené úchyty:F umístěte zahrádku proti úchytům a zajistěte je na střeše jeden po druhém,F ujistěte se, že je zahrádka správně upevněna (zahýbejte s ní).
Řiďte se legislativou platnou v dané zemi, abyste neporušovali zákony upravující přepravu předmětů delších než vozidlo.
Největší přípustné zatížení každého připevňovacího úchytu, pro výšku nákladu nepřesahující 40 cm: 25 kg.Hmotnost podle velikosti vozidla:- compact (L1) s 8 úchyty: 200 kg- standard (L2) a long (L3) s 10 úchyty: 250 kgJestliže výška nákladu překračuje 40 cm, přizpůsobte rychlost vozidla profilu vozovky, aby nedošlo k poškození zahrádky nebo střešních tyčí a úchytů na střeše.
Zástěrky za přední kola, zástěrky za zadní kola, ...Kapalina do ostřikovače skel, náhradní pojistky, stírátka, přípravky na čištění a údržbu interiéru a karosérie, náhradní žárovky, ...
Abyste předešli riziku blokování pedálů:- dbejte na správné umístění a připevnění koberce,- nikdy nepokládejte několik koberců přes sebe.Autorádia, sada hands-free, reproduktory, navigace, ...Všechny volně prodejné audio a telematické systémy musejí pro možnost jejich montáže do vozidla splňovat technické požadavky, respektovat specifika sériového vybavení
vozidla a musejí s ním být kompatibilní.
Přejete-li si nechat provést na vozidle nějaký zásah, obraťte se na odborný ser vis, který má potřebné technické informace, znalosti a příslušné vybavení. Ser visní síť Toyota poskytuje odborné a kvalitní služby.
7
Praktické informace

274
Proace_cs_Chap07_info-pratiques_ed2019_V02

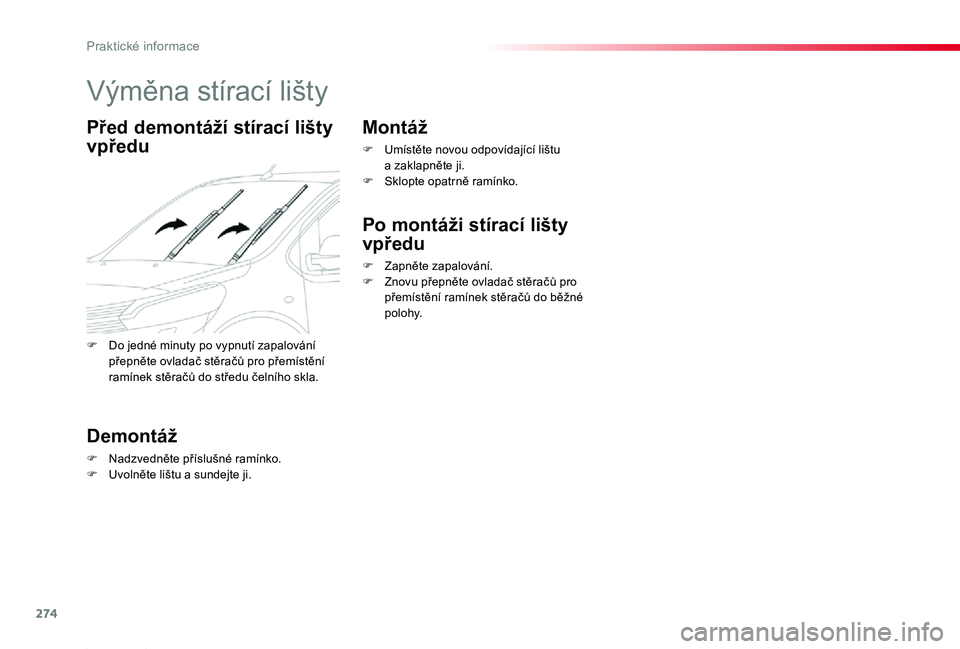

Výměna stírací lišty
Před demontáží stírací lišty
vpředu
Demontáž
F Nadzvedněte příslušné ramínko.F Uvolněte lištu a sundejte ji.
Montáž
F Umístěte novou odpovídající lištu a zaklapněte ji.F Sklopte opatrně ramínko.
Po montáži stírací lišty
vpředu
F Zapněte zapalování.F Znovu přepněte ovladač stěračů pro přemístění ramínek stěračů do běžné polohy.
F Do jedné minuty po vypnutí zapalování přepněte ovladač stěračů pro přemístění ramínek stěračů do středu čelního skla.
Pr

275
Proace_cs_Chap07_info-pratiques_ed2019_V02
Stvořeni jeden pro
druhého.
Originální motorový olej Toyota. V perfektní harmonii s vaším motorem
Některé věci k sobě přirozeně patří, jako motory Toyota a originální motorový olej Toyota. Protože to je jediný olej speciálně vyvinutý, testovaný a schválený pro použití v motorech Toyota, je to jediný olej, kterému můžete věřit, že vám poskytne pr votřídní ochranu a výkon, jízdu za jízdou.
Řada originálních motorových olejů Toyota zahrnuje motorová a převodová maziva, která se dokonale hodí pro nová a starší benzínová a naftová vozidla Toyota. Díky jejich vysoce kvalitnímu složení naše oleje pomáhají snižovat emise, zlepšovat spolehlivost a prodlužovat životnost motoru, stejně jako zvyšovat výkon a snižovat spotřebu paliva.Originální motorový olej Toyota. To je to, co by si vybral váš motor.
7
Pr

276
Proace_cs_Chap07_info-pratiques_ed2019_V02

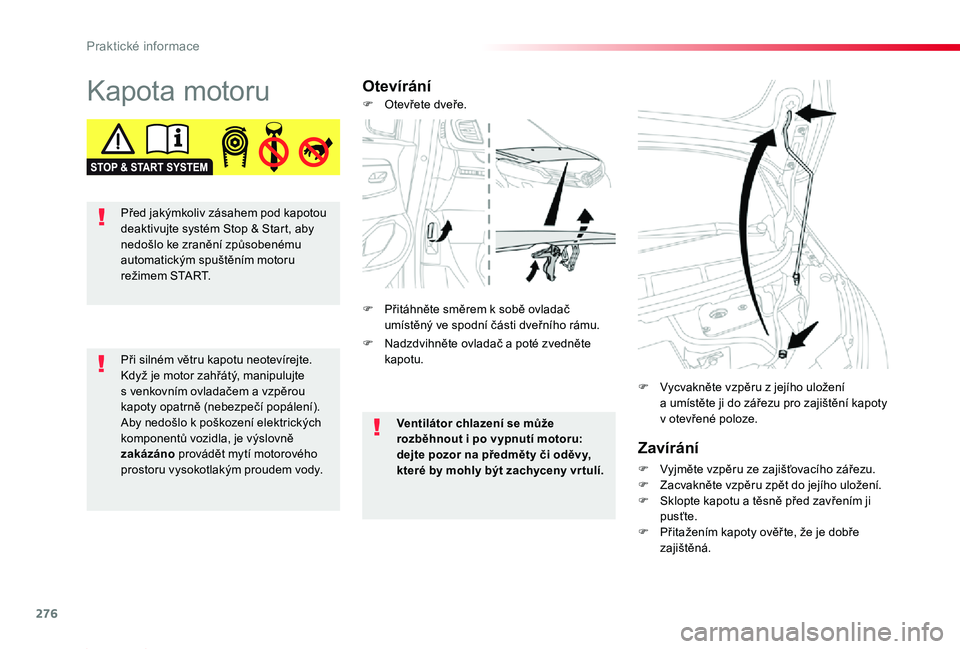

Kapota motoruOtevírání
Zavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.F Zacvakněte vzpěru zpět do jejího uložení.F Sklopte kapotu a těsně před zavřením ji pusťte.F Přitažením kapoty ověř te, že je dobře
zajištěná.
F Vycvakněte vzpěru z jejího uložení a umístěte ji do zářezu pro zajištění kapoty v otevřené poloze.
Při silném větru kapotu neotevírejte.Když je motor zahřátý, manipulujte s venkovním ovladačem a vzpěrou kapoty opatrně (nebezpečí popálení).Aby nedošlo k poškození elektrických komponentů vozidla, je výslovně zakázáno provádět mytí motorového prostoru vysokotlakým proudem vody.
Ventilátor chlazení se může rozběhnout i po vypnutí motoru: dejte pozor na předměty či oděvy, které by mohly být zachyceny vr tulí.
F Nadzdvihněte ovladač a poté zvedněte kapotu.
F Otevřete dveře.
F Přitáhněte směrem k sobě ovladač umístěný ve spodní části dveřního rámu.
Před jakýmkoliv zásahem pod kapotou deaktivujte systém Stop & Start, aby nedošlo ke zranění způsobenému automatickým spuštěním motoru režimem START.
Pr

277
Proace_cs_Chap07_info-pratiques_ed2019_V02
* Podle typu motoru.

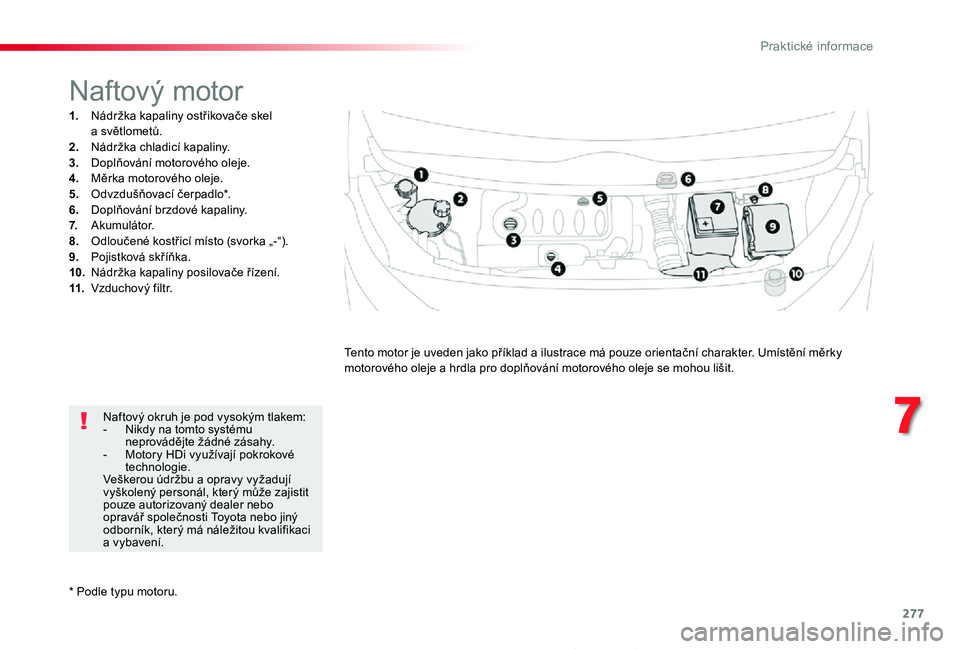

Naftový motor
1. Nádržka kapaliny ostřikovače skel a světlometů.2. Nádržka chladicí kapaliny.3. Doplňování motorového oleje.4. Měrka motorového oleje.5. Odvzdušňovací čerpadlo*.6. Doplňování brzdové kapaliny.7. Akumulátor.8. Odloučené kostřicí místo (svorka „-“).9. Pojistková skříňka.10. Nádržka kapaliny posilovače řízení.11. Vzduchový filtr.
Tento motor je uveden jako příklad a ilustrace má pouze orientační charakter. Umístění měrky motorového oleje a hrdla pro doplňování motorového oleje se mohou lišit.
Naftový okruh je pod vysokým tlakem:- Nikdy na tomto systému neprovádějte žádné zásahy.- Motory HDi využívají pokrokové technologie.Veškerou údržbu a opravy vyžadují vyškolený personál, který může zajistit pouze autorizovaný dealer nebo opravář společnosti Toyota nebo jiný odborník, který má náležitou kvalifikaci a vybavení.
7
Praktick

278
Proace_cs_Chap07_info-pratiques_ed2019_V02

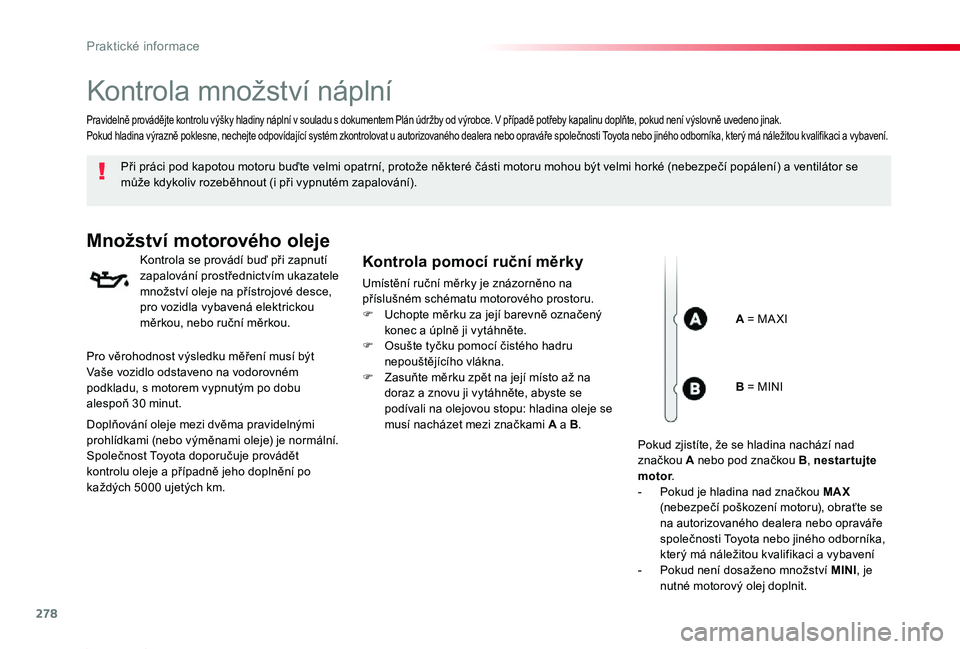

Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí zapalování prostřednictvím ukazatele množství oleje na přístrojové desce, pro vozidla vybavená elektrickou měrkou, nebo ruční měrkou.
Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na příslušném schématu motorového prostoru.F Uchopte měrku za její barevně označený konec a úplně ji vytáhněte.F Osušte tyčku pomocí čistého hadru nepouštějícího vlákna.F Zasuňte měrku zpět na její místo až na doraz a znovu ji vytáhněte, abyste se podívali na olejovou stopu: hladina oleje se musí nacházet mezi značkami A a B.
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.Pokud hladina výrazně poklesne, nechejte odpovídající systém zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
A = MA XI
Pro věrohodnost výsledku měření musí být Vaše vozidlo odstaveno na vodorovném podkladu, s motorem vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými prohlídkami (nebo výměnami oleje) je normální. Společnost Toyota doporučuje provádět kontrolu oleje a případně jeho doplnění po každých 5000 ujetých km.
B = MINI
Pokud zjistíte, že se hladina nachází nad značkou A nebo pod značkou B, nestartujte motor.- Pokud je hladina nad značkou MAX (nebezpečí poškození motoru), obraťte se na autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení- Pokud není dosaženo množství MINI, je nutné motorový olej doplnit.
Praktick

279
Proace_cs_Chap07_info-pratiques_ed2019_V02

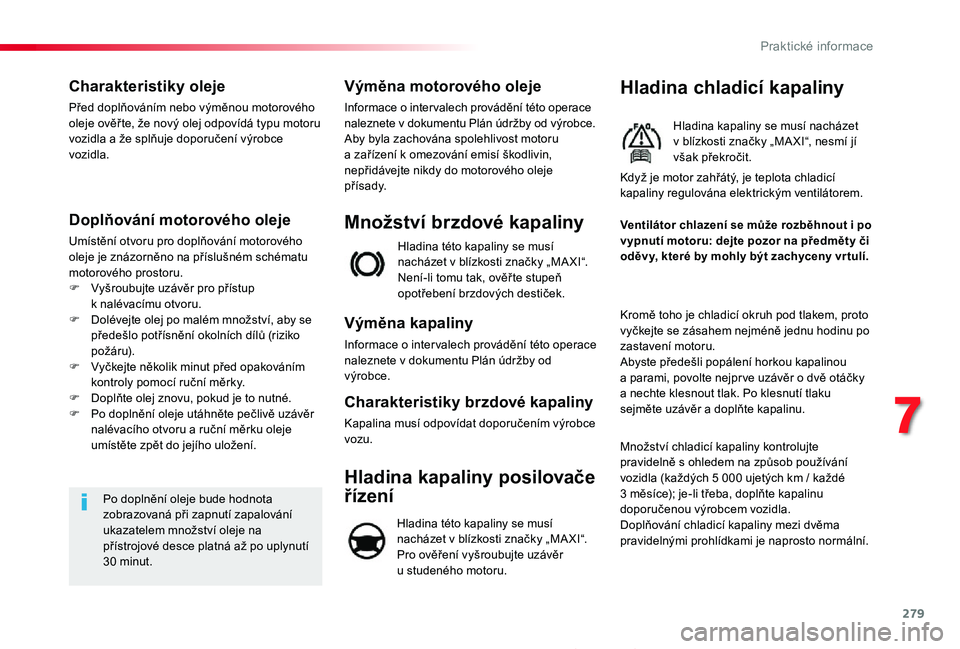

Charakteristiky oleje
Před doplňováním nebo výměnou motorového oleje ověř te, že nový olej odpovídá typu motoru vozidla a že splňuje doporučení výrobce vozidla.
Doplňování motorového oleje
Umístění otvoru pro doplňování motorového
oleje je znázorněno na příslušném schématu motorového prostoru.F Vyšroubujte uzávěr pro přístup k nalévacímu otvoru.F Dolévejte olej po malém množství, aby se předešlo potřísnění okolních dílů (riziko požáru).F Vyčkejte několik minut před opakováním kontroly pomocí ruční měrky.F Doplňte olej znovu, pokud je to nutné.F Po doplnění oleje utáhněte pečlivě uzávěr nalévacího otvoru a ruční měrku oleje umístěte zpět do jejího uložení.
Po doplnění oleje bude hodnota zobrazovaná při zapnutí zapalování ukazatelem množství oleje na
přístrojové desce platná až po uplynutí 30 minut.
Výměna motorového oleje
Informace o inter valech provádění této operace naleznete v dokumentu Plán údržby od výrobce.Aby byla zachována spolehlivost motoru a zařízení k omezování emisí škodlivin, nepřidávejte nikdy do motorového oleje přísady.
Hladina této kapaliny se musí nacházet v blízkosti značky „MA XI“. Není-li tomu tak, ověř te stupeň opotřebení brzdových destiček.
Množství brzdové kapaliny
Výměna kapaliny
Informace o inter valech provádění této operace naleznete v dokumentu Plán údržby od výrobce.
Charakteristiky brzdové kapaliny
Kapalina musí odpovídat doporučením výrobce vozu.
Hladina chladicí kapaliny
Hladina kapaliny se musí nacházet v blízkosti značky „MA XI“, nesmí jí však překročit.
Kromě toho je chladicí okruh pod tlakem, proto vyčkejte se zásahem nejméně jednu hodinu po zastavení motoru.Abyste předešli popálení horkou kapalinou a parami, povolte nejpr ve uzávěr o dvě otáčky a nechte klesnout tlak. Po klesnutí tlaku sejměte uzávěr a doplňte kapalinu.
Ventilátor chlazení se může rozběhnout i po vypnutí motoru: dejte pozor na předměty či oděvy, které by mohly být zachyceny vr tulí.
Když je motor zahřátý, je teplota chladicí kapaliny regulována elektrickým ventilátorem.
Množství chladicí kapaliny kontrolujte pravidelně s ohledem na způsob používání vozidla (každých 5 000 ujetých km / každé 3 měsíce); je-li třeba, doplňte kapalinu doporučenou výrobcem vozidla.Doplňování chladicí kapaliny mezi dvěma pravidelnými prohlídkami je naprosto normální.
Hladina kapaliny posilovače
řízení
Hladina této kapaliny se musí nacházet v blízkosti značky „MA XI“. Pro ověření vyšroubujte uzávěr u studeného motoru.
7
Pr

280
Proace_cs_Chap07_info-pratiques_ed2019_V02

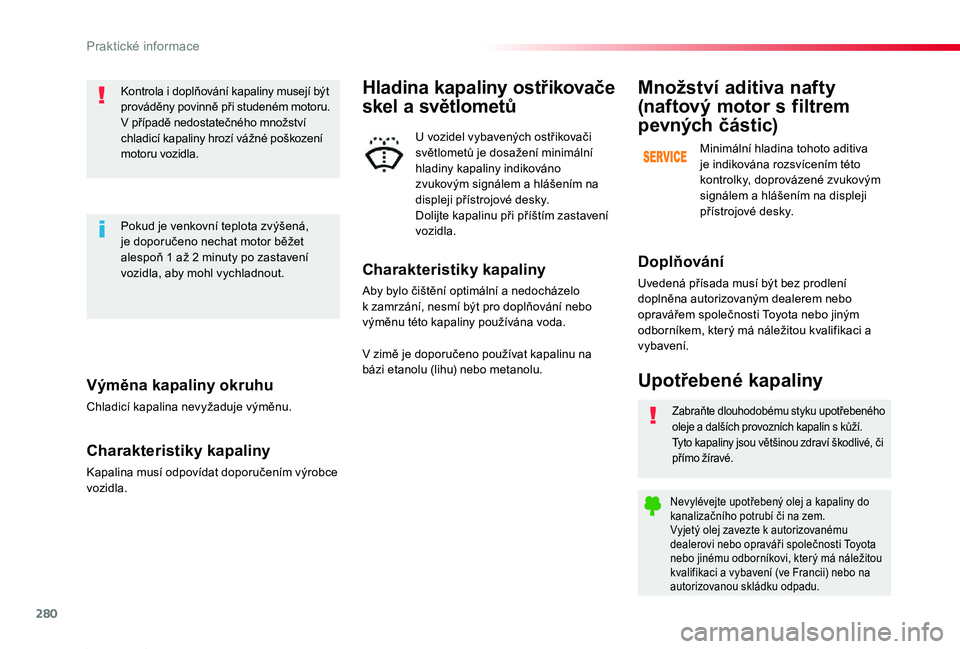

Výměna kapaliny okruhu
Chladicí kapalina nevyžaduje výměnu.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce vozidla.
Kontrola i doplňování kapaliny musejí být prováděny povinně při studeném motoru.V případě nedostatečného množství chladicí kapaliny hrozí vážné poškození motoru vozidla.
Pokud je venkovní teplota zvýšená, je doporučeno nechat motor běžet alespoň 1 až 2 minuty po zastavení vozidla, aby mohl vychladnout.
Zabraňte dlouhodobému styku upotřebeného oleje a dalších provozních kapalin s kůží.Tyto kapaliny jsou většinou zdraví škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny do kanalizačního potrubí či na zem.Vyjetý olej zavezte k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení (ve Francii) nebo na autorizovanou skládku odpadu.
Upotřebené kapaliny
Doplňování
Uvedená přísada musí být bez prodlení doplněna autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení.
Množství aditiva nafty
(naftový motor s filtrem
pevných částic)
Minimální hladina tohoto aditiva je indikována rozsvícením této kontrolky, doprovázené zvukovým signálem a hlášením na displeji přístrojové desky.
Charakteristiky kapaliny
Aby bylo čištění optimální a nedocházelo k zamrzání, nesmí být pro doplňování nebo výměnu této kapaliny používána voda.
Hladina kapaliny ostřikovače
skel a světlometů
U vozidel vybavených ostřikovači světlometů je dosažení minimální hladiny kapaliny indikováno zvukovým signálem a hlášením na displeji přístrojové desky.Dolijte kapalinu při příštím zastavení vozidla.
V zimě je doporučeno používat kapalinu na bázi etanolu (lihu) nebo metanolu.
