TOYOTA PROACE 2020 Omistajan Käsikirja (in Finnish)

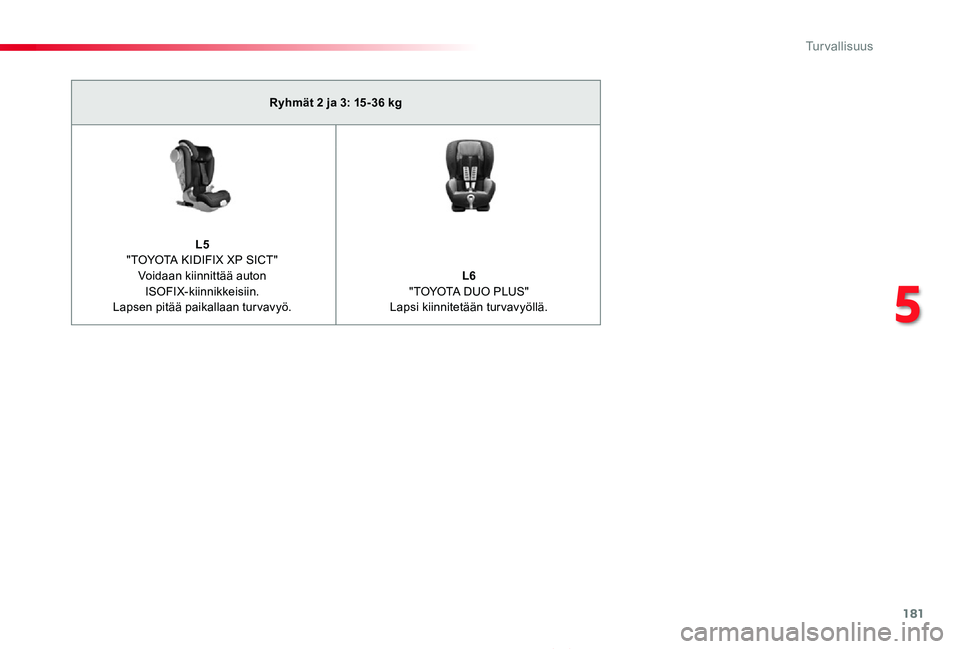

181
Proace_fi_Chap05_securite_ed2019_V02
Ryhmät 2 ja 3: 15-36 kg
L5"TOYOTA KIDIFIX XP SICT"Voidaan kiinnittää auton ISOFIX-kiinnikkeisiin.Lapsen pitää paikallaan turvavyö.
L6 "TOYOTA DUO PLUS"Lapsi kiinnitetään turvavyöllä.
5
Turvallisuus

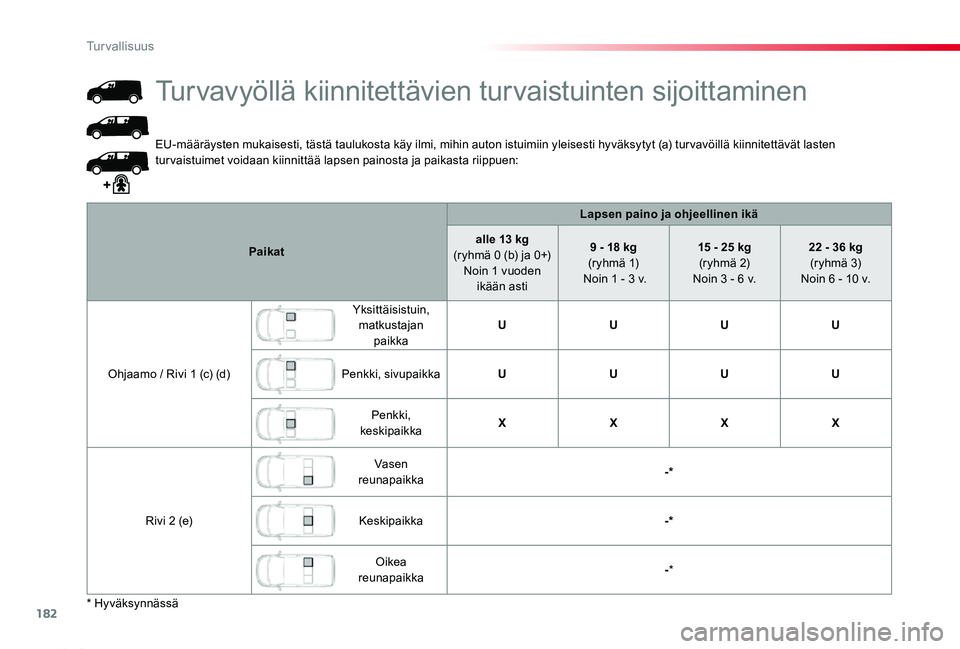

182
Proace_fi_Chap05_securite_ed2019_V02
EU-määräysten mukaisesti, tästä taulukosta käy ilmi, mihin auton istuimiin yleisesti hyväksytyt (a) tur vavöillä kiinnitettävät lasten turvaistuimet voidaan kiinnittää lapsen painosta ja paikasta riippuen:
Paikat
Lapsen paino ja ohjeellinen ikä
alle 13 kg (ryhmä 0 (b) ja 0+)Noin 1 vuoden ikään asti
9 - 18 kg (r y h m ä 1) Noin 1 - 3 v.
15 - 25 kg (r yhmä 2)Noin 3 - 6 v.
22 - 36 kg (r yhmä 3)Noin 6 - 10 v.
Ohjaamo / Rivi 1 (c) (d)
Yksittäisistuin, matkustajan paikkaUUUU
Penkki, sivupaikkaUUUU
Penkki, keskipaikkaXXXX
Rivi 2 (e)
Vasen reunapaikka-*
Keskipaikka-*
Oikea reunapaikka-*

Turvavyöllä kiinnitettävien turvaistuinten sijoittaminen
* Hyväksynnässä
Turvallisuus

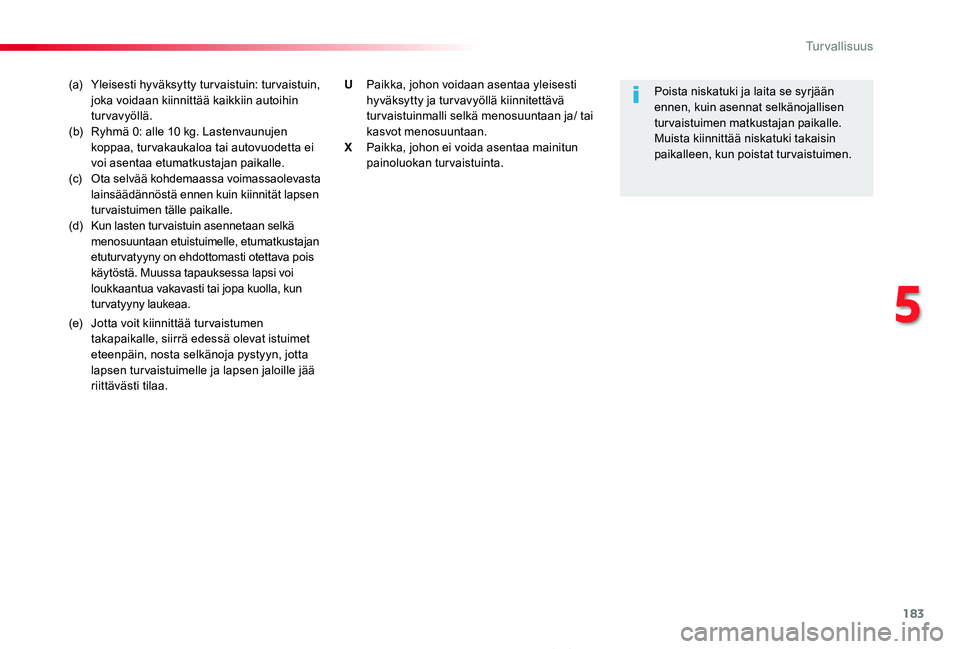

183
Proace_fi_Chap05_securite_ed2019_V02
(a) Yleisesti hyväksytty tur vaistuin: tur vaistuin, joka voidaan kiinnittää kaikkiin autoihin turvavyöllä.(b) Ryhmä 0: alle 10 kg. Lastenvaunujen koppaa, tur vakaukaloa tai autovuodetta ei voi asentaa etumatkustajan paikalle.(c) Ota selvää kohdemaassa voimassaolevasta lainsäädännöstä ennen kuin kiinnität lapsen turvaistuimen tälle paikalle.(d) Kun lasten turvaistuin asennetaan selkä menosuuntaan etuistuimelle, etumatkustajan etutur vatyyny on ehdottomasti otettava pois käytöstä. Muussa tapauksessa lapsi voi loukkaantua vakavasti tai jopa kuolla, kun turvatyyny laukeaa.
(e) Jotta voit kiinnittää tur vaistumen takapaikalle, siirrä edessä olevat istuimet eteenpäin, nosta selkänoja pystyyn, jotta lapsen turvaistuimelle ja lapsen jaloille jää riittävästi tilaa.
Poista niskatuki ja laita se syrjään ennen, kuin asennat selkänojallisen turvaistuimen matkustajan paikalle.Muista kiinnittää niskatuki takaisin paikalleen, kun poistat turvaistuimen.
U Paikka, johon voidaan asentaa yleisesti hyväksytty ja tur vavyöllä kiinnitettävä turvaistuinmalli selkä menosuuntaan ja/ tai kasvot menosuuntaan.X Paikka, johon ei voida asentaa mainitun painoluokan turvaistuinta.
5
Turvallisuus

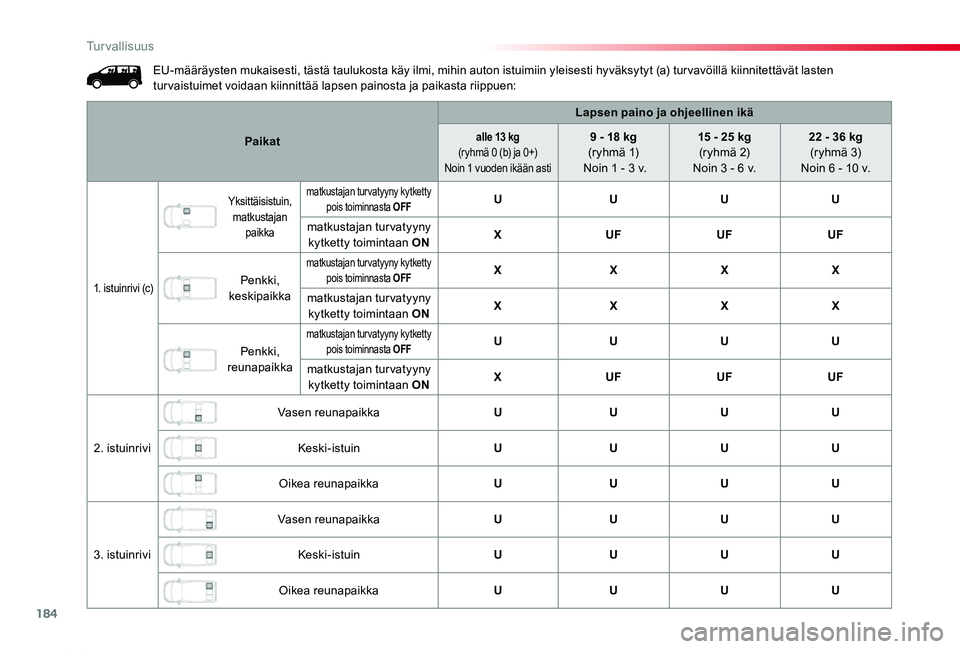

184
Proace_fi_Chap05_securite_ed2019_V02
EU-määräysten mukaisesti, tästä taulukosta käy ilmi, mihin auton istuimiin yleisesti hyväksytyt (a) tur vavöillä kiinnitettävät lasten turvaistuimet voidaan kiinnittää lapsen painosta ja paikasta riippuen:
Paikat
Lapsen paino ja ohjeellinen ikä
alle 13 kg (ryhmä 0 (b) ja 0+)Noin 1 vuoden ikään asti
9 - 18 kg (r y h m ä 1) Noin 1 - 3 v.
15 - 25 kg (r yhmä 2)Noin 3 - 6 v.
22 - 36 kg (r yhmä 3)Noin 6 - 10 v.
1. istuinr ivi (c)
Yksittäisistuin, matkustajan paikka
matkustajan turvatyyny kytketty pois toiminnasta OFFUUUU
matkustajan turvatyyny kytketty toimintaan ONXUFUFUF
Penkki, keskipaikka
matkustajan turvatyyny kytketty pois toiminnasta OFFXXXX
matkustajan turvatyyny kytketty toimintaan ONXXXX
Penkki, reunapaikka
matkustajan turvatyyny kytketty pois toiminnasta OFFUUUU
matkustajan turvatyyny kytketty toimintaan ONXUFUFUF
2. istuinrivi
Vasen reunapaikkaUUUU
Keski-istuinUUUU
Oikea reunapaikkaUUUU
3. istuinrivi
Vasen reunapaikkaUUUU
Keski-istuinUUUU
Oikea reunapaikkaUUUU
Turvallisuus

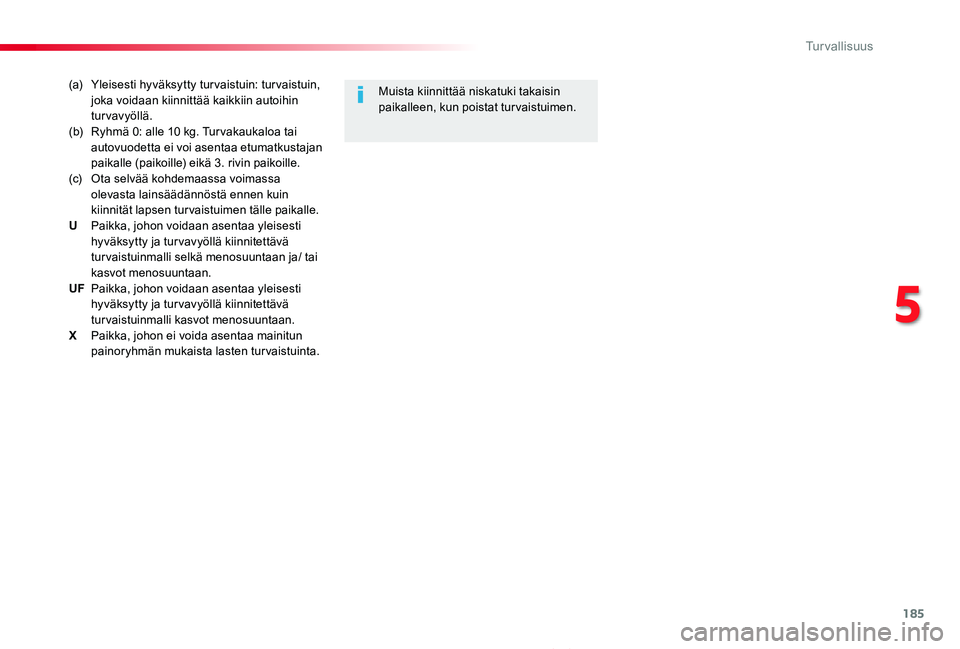

185
Proace_fi_Chap05_securite_ed2019_V02
(a) Yleisesti hyväksytty tur vaistuin: tur vaistuin, joka voidaan kiinnittää kaikkiin autoihin turvavyöllä.(b) Ryhmä 0: alle 10 kg. Tur vakaukaloa tai autovuodetta ei voi asentaa etumatkustajan paikalle (paikoille) eikä 3. rivin paikoille.(c) Ota selvää kohdemaassa voimassa olevasta lainsäädännöstä ennen kuin kiinnität lapsen turvaistuimen tälle paikalle.U Paikka, johon voidaan asentaa yleisesti hyväksytty ja tur vavyöllä kiinnitettävä turvaistuinmalli selkä menosuuntaan ja/ tai kasvot menosuuntaan.UF Paikka, johon voidaan asentaa yleisesti hyväksytty ja tur vavyöllä kiinnitettävä turvaistuinmalli kasvot menosuuntaan.X Paikka, johon ei voida asentaa mainitun painoryhmän mukaista lasten turvaistuinta.
Muista kiinnittää niskatuki takaisin paikalleen, kun poistat turvaistuimen.
5
Turvallisuus

186
Proace_fi_Chap05_securite_ed2019_V02

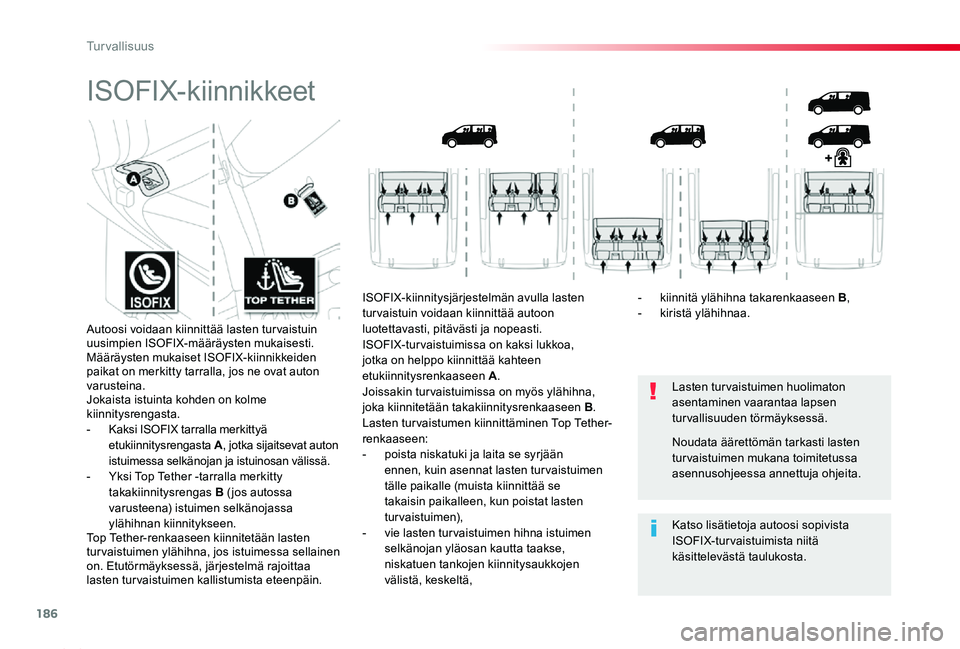

ISOFIX-kiinnikkeet
Lasten tur vaistuimen huolimaton asentaminen vaarantaa lapsen turvallisuuden törmäyksessä.
Katso lisätietoja autoosi sopivista ISOFIX-turvaistuimista niitä käsittelevästä taulukosta.
Noudata äärettömän tarkasti lasten turvaistuimen mukana toimitetussa asennusohjeessa annettuja ohjeita.
Autoosi voidaan kiinnittää lasten turvaistuin uusimpien ISOFIX-määräysten mukaisesti.Määräysten mukaiset ISOFIX-kiinnikkeiden paikat on merkitty tarralla, jos ne ovat auton varusteina.Jokaista istuinta kohden on kolme kiinnitysrengasta.- Kaksi ISOFIX tarralla merkittyä etukiinnitysrengasta A, jotka sijaitsevat auton istuimessa selkänojan ja istuinosan välissä.- Yksi Top Tether -tarralla merkitty takakiinnitysrengas B (jos autossa varusteena) istuimen selkänojassa ylähihnan kiinnitykseen.Top Tether-renkaaseen kiinnitetään lasten turvaistuimen ylähihna, jos istuimessa sellainen on. Etutörmäyksessä, järjestelmä rajoittaa lasten turvaistuimen kallistumista eteenpäin.
ISOFIX-kiinnitysjärjestelmän avulla lasten turvaistuin voidaan kiinnittää autoon luotettavasti, pitävästi ja nopeasti.ISOFIX-turvaistuimissa on kaksi lukkoa, jotka on helppo kiinnittää kahteen etukiinnitysrenkaaseen A.Joissakin turvaistuimissa on myös ylähihna, joka kiinnitetään takakiinnitysrenkaaseen B.Lasten turvaistumen kiinnittäminen Top Tether-renkaaseen:
- poista niskatuki ja laita se syrjään ennen, kuin asennat lasten turvaistuimen tälle paikalle (muista kiinnittää se takaisin paikalleen, kun poistat lasten turvaistuimen),- vie lasten tur vaistuimen hihna istuimen selkänojan yläosan kautta taakse, niskatuen tankojen kiinnitysaukkojen välistä, keskeltä,
- kiinnitä ylähihna takarenkaaseen B,- kiristä ylähihnaa.
Turvallisuus

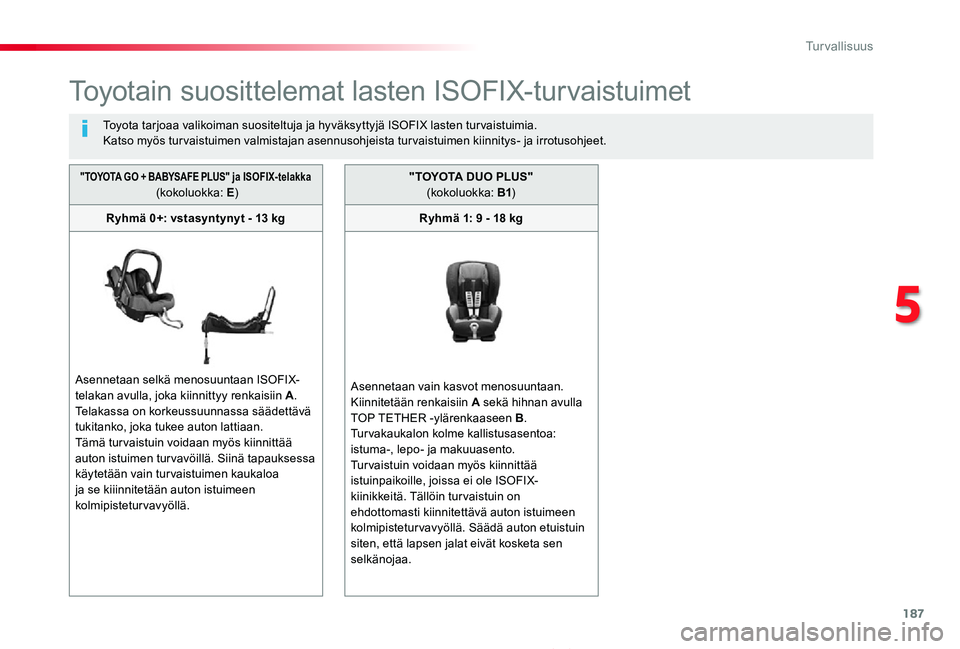

187
Proace_fi_Chap05_securite_ed2019_V02
Toyotain suosittelemat lasten ISOFIX-turvaistuimet
Toyota tarjoaa valikoiman suositeltuja ja hyväksyttyjä ISOFIX lasten tur vaistuimia.Katso myös turvaistuimen valmistajan asennusohjeista turvaistuimen kiinnitys- ja irrotusohjeet.
"TOYOTA GO + BABYSAFE PLUS" ja ISOFIX-telakka (kokoluokka: E)
Ryhmä 0+: vstasyntynyt - 13 kg
Asennetaan selkä menosuuntaan ISOFIX-telakan avulla, joka kiinnittyy renkaisiin A.Telakassa on korkeussuunnassa säädettävä tukitanko, joka tukee auton lattiaan.Tämä turvaistuin voidaan myös kiinnittää
auton istuimen turvavöillä. Siinä tapauksessa käytetään vain turvaistuimen kaukaloa ja se kiiinnitetään auton istuimeen kolmipisteturvavyöllä.
"TOYOTA DUO PLUS" (kokoluokka: B1)
Ryhmä 1: 9 - 18 kg
Asennetaan vain kasvot menosuuntaan.Kiinnitetään renkaisiin A sekä hihnan avulla TOP TETHER -ylärenkaaseen B.Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.Turvaistuin voidaan myös kiinnittää istuinpaikoille, joissa ei ole ISOFIX-kiinikkeitä. Tällöin turvaistuin on ehdottomasti kiinnitettävä auton istuimeen kolmipistetur vavyöllä. Säädä auton etuistuin siten, että lapsen jalat eivät kosketa sen selkänojaa.
5
Turvallisuus

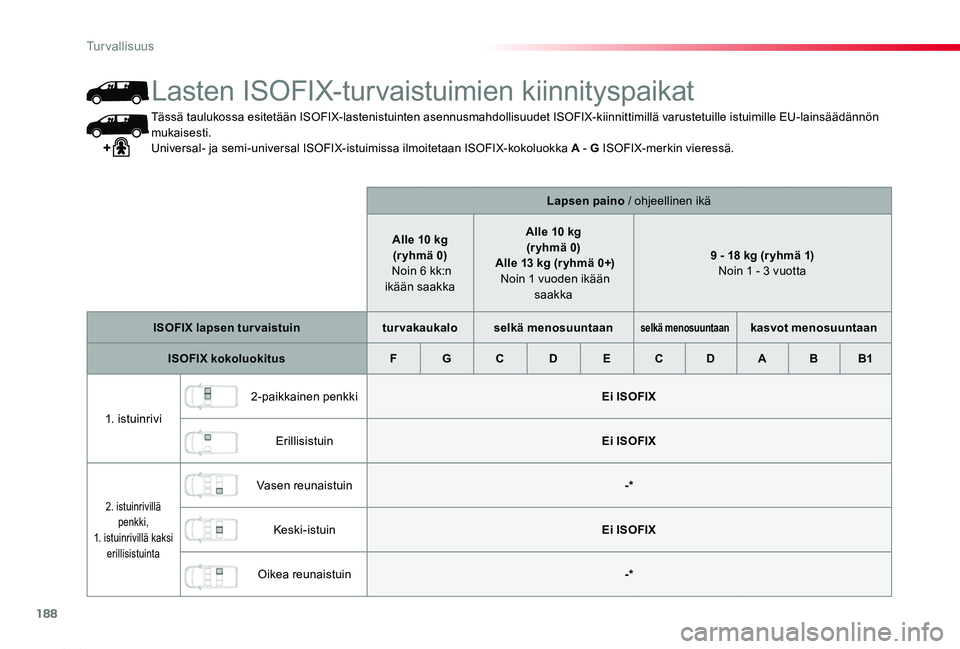

188
Proace_fi_Chap05_securite_ed2019_V02
Tässä taulukossa esitetään ISOFIX-lastenistuinten asennusmahdollisuudet ISOFIX-kiinnittimillä varustetuille istuimille EU-lainsäädännön mukaisesti.Universal- ja semi-universal ISOFIX-istuimissa ilmoitetaan ISOFIX-kokoluokka A - G ISOFIX-merkin vieressä.
Lapsen paino / ohjeellinen ikä
Alle 10 kg(r yhmä 0) Noin 6 kk:n ikään saakka
Alle 10 kg (r yhmä 0) Alle 13 kg (r yhmä 0+) Noin 1 vuoden ikään saakka
9 - 18 kg (r yhmä 1) Noin 1 - 3 vuotta
ISOFIX lapsen turvaistuinturvakaukaloselkä menosuuntaanselkä menosuuntaankasvot menosuuntaan
ISOFIX kokoluokitusFGCDECDABB1
1. istuinrivi
2-paikkainen penkkiEi ISOFIX
ErillisistuinEi ISOFIX
2. istuinrivillä penkki, 1. istuinrivillä kaksi erillisistuinta
Vasen reunaistuin-*
Keski-istuinEi ISOFIX
Oikea reunaistuin-*
Lasten ISOFIX-turvaistuimien kiinnityspaikat
Turvallisuus

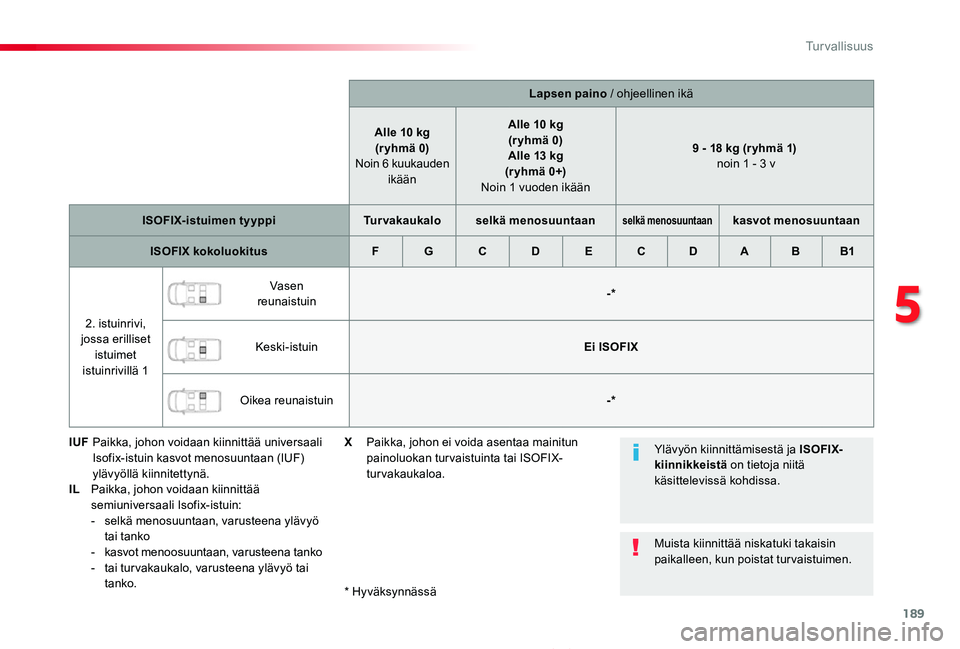

189
Proace_fi_Chap05_securite_ed2019_V02
Lapsen paino / ohjeellinen ikä
Alle 10 kg(r yhmä 0) Noin 6 kuukauden ikään
Alle 10 kg(r yhmä 0)Alle 13 kg (r yhmä 0+) Noin 1 vuoden ikään
9 - 18 kg (r yhmä 1) noin 1 - 3 v
ISOFIX-istuimen tyyppiTurvakaukaloselkä menosuuntaanselkä menosuuntaankasvot menosuuntaan
ISOFIX kokoluokitusFGCDECDABB1
2. istuinrivi, jossa erilliset istuimet istuinrivillä 1
Vasen reunaistuin-*
Keski-istuinEi ISOFIX
Oikea reunaistuin-*
IUF Paikka, johon voidaan kiinnittää universaali Isofix-istuin kasvot menosuuntaan (IUF) ylävyöllä kiinnitettynä.IL Paikka, johon voidaan kiinnittää semiuniversaali Isofix-istuin:- selkä menosuuntaan, varusteena ylävyö tai tanko- kasvot menoosuuntaan, varusteena tanko- tai tur vakaukalo, varusteena ylävyö tai tanko.* Hyväksynnässä
Ylävyön kiinnittämisestä ja ISOFIX-kiinnikkeistä on tietoja niitä käsittelevissä kohdissa.
Muista kiinnittää niskatuki takaisin paikalleen, kun poistat turvaistuimen.
X Paikka, johon ei voida asentaa mainitun painoluokan turvaistuinta tai ISOFIX-turvakaukaloa.
5
Turvallisuus

190
Proace_fi_Chap05_securite_ed2019_V02

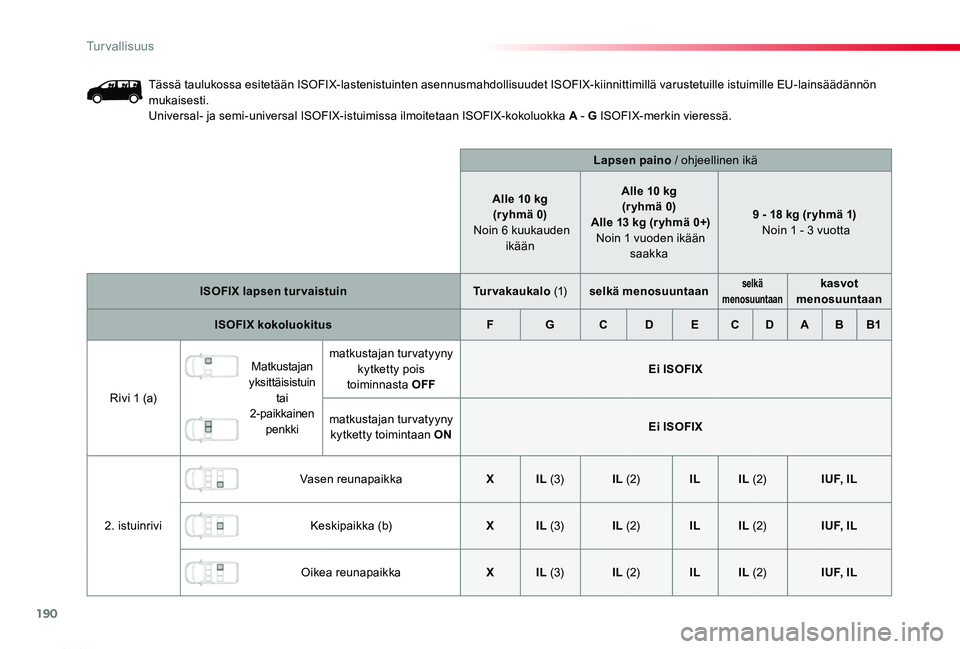

Tässä taulukossa esitetään ISOFIX-lastenistuinten asennusmahdollisuudet ISOFIX-kiinnittimillä varustetuille istuimille EU-lainsäädännön mukaisesti.Universal- ja semi-universal ISOFIX-istuimissa ilmoitetaan ISOFIX-kokoluokka A - G ISOFIX-merkin vieressä.
Lapsen paino / ohjeellinen ikä
Alle 10 kg(r yhmä 0) Noin 6 kuukauden ikään
Alle 10 kg (r yhmä 0) Alle 13 kg (r yhmä 0+) Noin 1 vuoden ikään saakka
9 - 18 kg (r yhmä 1) Noin 1 - 3 vuotta
ISOFIX lapsen turvaistuinTurvakaukalo (1)selkä menosuuntaanselkä menosuuntaankasvot menosuuntaan
ISOFIX kokoluokitusFGCDECDABB1
Rivi 1 (a)
Matkustajan yksittäisistuin tai 2-paikkainen penkki
matkustajan turvatyyny kytketty pois toiminnasta OFFEi ISOFIX
matkustajan turvatyyny kytketty toimintaan ONEi ISOFIX
2. istuinrivi
Vasen reunapaikkaXIL (3)IL (2)ILIL (2)I U F, I L
Keskipaikka (b)XIL (3)IL (2)ILIL (2)I U F, I L
Oikea reunapaikkaXIL (3)IL (2)ILIL (2)I U F, I L
Turvallisuus
