TOYOTA PROACE 2020 Omistajan Käsikirja (in Finnish)

221
Proace_fi_Chap06_conduite_ed2019_V02

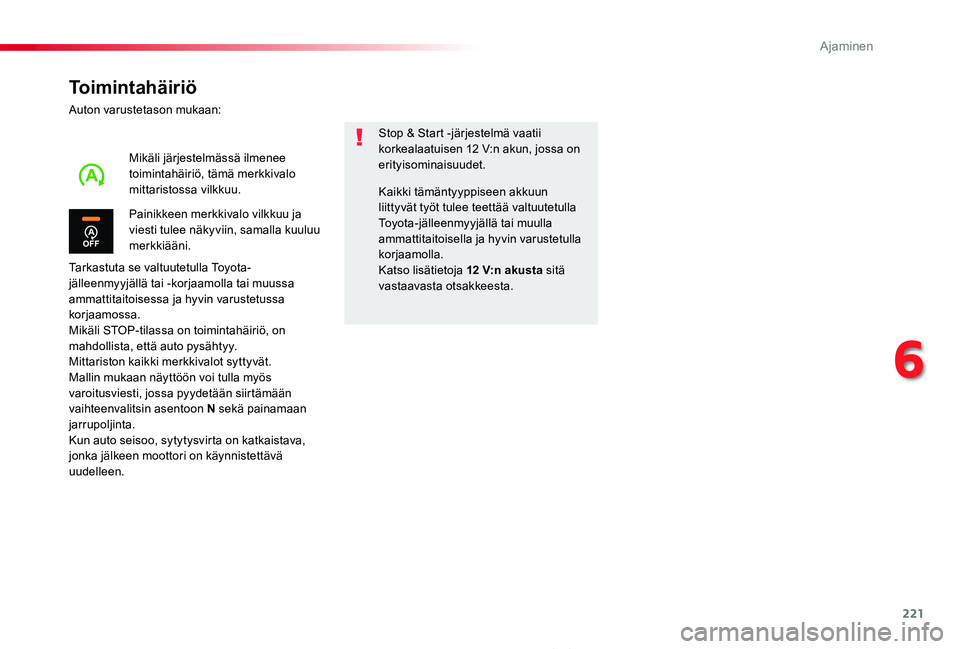

Toimintahäiriö
Auton varustetason mukaan:
Tarkastuta se valtuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.Mikäli STOP-tilassa on toimintahäiriö, on mahdollista, että auto pysähtyy.Mittariston kaikki merkkivalot syttyvät.Mallin mukaan näyttöön voi tulla myös varoitusviesti, jossa pyydetään siirtämään vaihteenvalitsin asentoon N sekä painamaan jarrupoljinta.Kun auto seisoo, sytytysvirta on katkaistava, jonka jälkeen moottori on käynnistettävä uudelleen.
Stop & Start -järjestelmä vaatii korkealaatuisen 12 V:n akun, jossa on erityisominaisuudet.
Painikkeen merkkivalo vilkkuu ja viesti tulee näkyviin, samalla kuuluu merkkiääni.
Mikäli järjestelmässä ilmenee toimintahäiriö, tämä merkkivalo mittaristossa vilkkuu.Kaikki tämäntyyppiseen akkuun liittyvät työt tulee teettää valtuutetulla Toyota-jälleenmyyjällä tai muulla ammattitaitoisella ja hyvin varustetulla
korjaamolla.Katso lisätietoja 12 V:n akusta sitä vastaavasta otsakkeesta.
6
Ajaminen

222
Proace_fi_Chap06_conduite_ed2019_V02

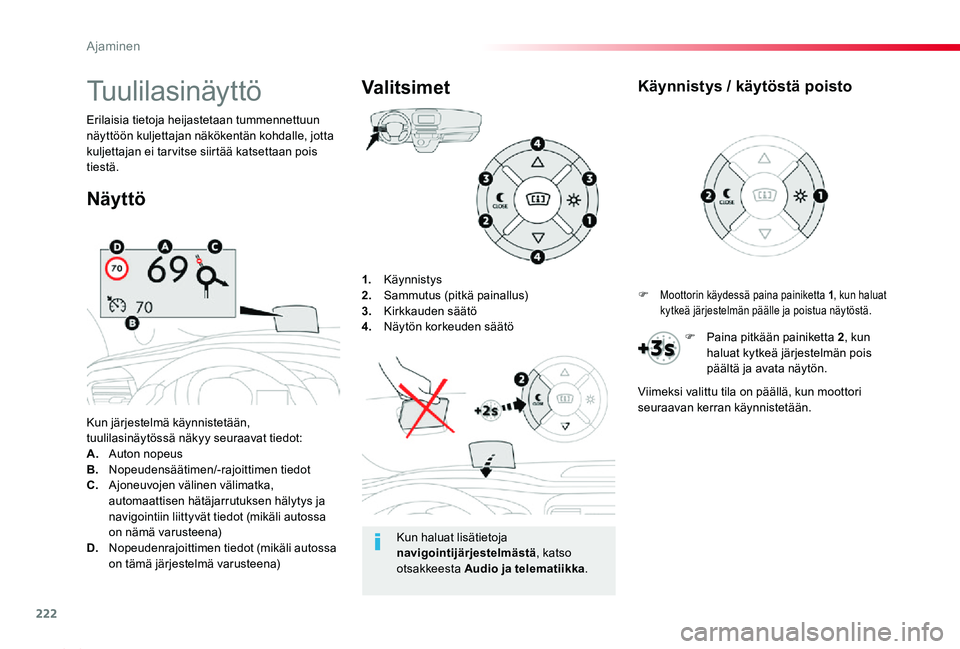

1. Käynnistys2. Sammutus (pitkä painallus)3. Kirkkauden säätö4. Näytön korkeuden säätö
Kun järjestelmä käynnistetään, tuulilasinäytössä näkyy seuraavat tiedot:A. Auton nopeusB. Nopeudensäätimen/-rajoittimen tiedotC. Ajoneuvojen välinen välimatka, automaattisen hätäjarrutuksen hälytys ja navigointiin liittyvät tiedot (mikäli autossa on nämä varusteena)D. Nopeudenrajoittimen tiedot (mikäli autossa on tämä järjestelmä varusteena)
Erilaisia tietoja heijastetaan tummennettuun näyttöön kuljettajan näkökentän kohdalle, jotta kuljettajan ei tarvitse siirtää katsettaan pois tiestä.
Valit simet
Näyttö
Tuulilasinäyttö
Kun haluat lisätietoja navigointijärjestelmästä, katso otsakkeesta Audio ja telematiikka.
F Moottorin käydessä paina painiketta 1, kun haluat kytkeä järjestelmän päälle ja poistua näytöstä.
Käynnistys / käytöstä poisto
F Paina pitkään painiketta 2, kun haluat kytkeä järjestelmän pois päältä ja avata näytön.
Viimeksi valittu tila on päällä, kun moottori seuraavan kerran käynnistetään.
Ajaminen

223
Proace_fi_Chap06_conduite_ed2019_V02

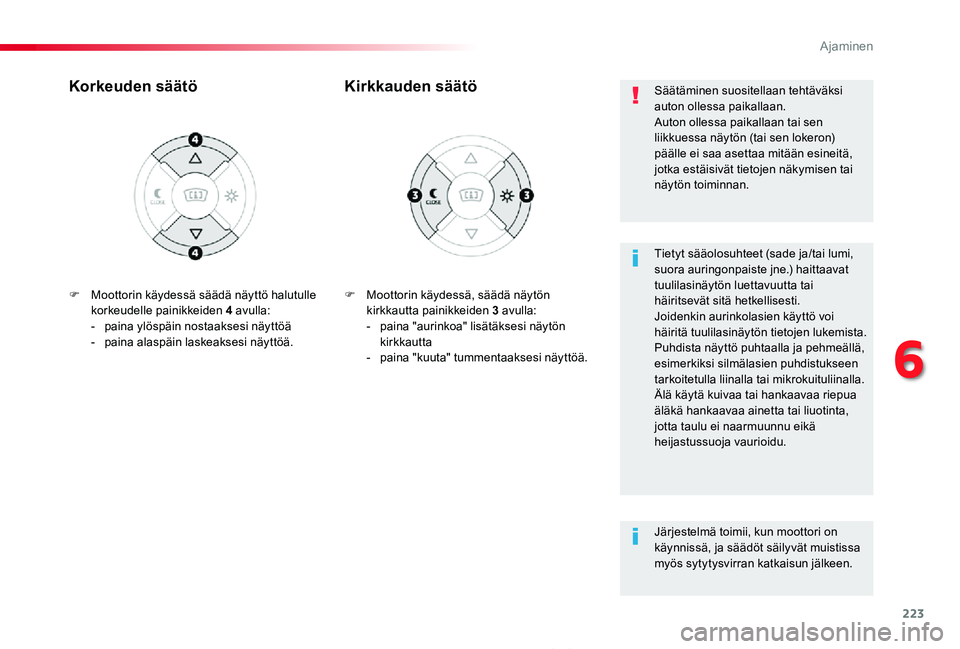

F Moottorin käydessä, säädä näytön kirkkautta painikkeiden 3 avulla:- paina "aurinkoa" lisätäksesi näytön kirkkautta- paina "kuuta" tummentaaksesi näyttöä.
Kirkkauden säätöKorkeuden säätö
Tietyt sääolosuhteet (sade ja/tai lumi, suora auringonpaiste jne.) haittaavat tuulilasinäytön luettavuutta tai häiritsevät sitä hetkellisesti.Joidenkin aurinkolasien käyttö voi häiritä tuulilasinäytön tietojen lukemista.Puhdista näyttö puhtaalla ja pehmeällä, esimerkiksi silmälasien puhdistukseen tarkoitetulla liinalla tai mikrokuituliinalla. Älä käytä kuivaa tai hankaavaa riepua äläkä hankaavaa ainetta tai liuotinta, jotta taulu ei naarmuunnu eikä heijastussuoja vaurioidu.
Säätäminen suositellaan tehtäväksi auton ollessa paikallaan.Auton ollessa paikallaan tai sen liikkuessa näytön (tai sen lokeron) päälle ei saa asettaa mitään esineitä, jotka estäisivät tietojen näkymisen tai näytön toiminnan.
Järjestelmä toimii, kun moottori on
käynnissä, ja säädöt säilyvät muistissa myös sytytysvirran katkaisun jälkeen.
F Moottorin käydessä säädä näyttö halutulle korkeudelle painikkeiden 4 avulla:- paina ylöspäin nostaaksesi näyttöä- paina alaspäin laskeaksesi näyttöä.
6
Ajaminen

224
MEM
Proace_fi_Chap06_conduite_ed2019_V02

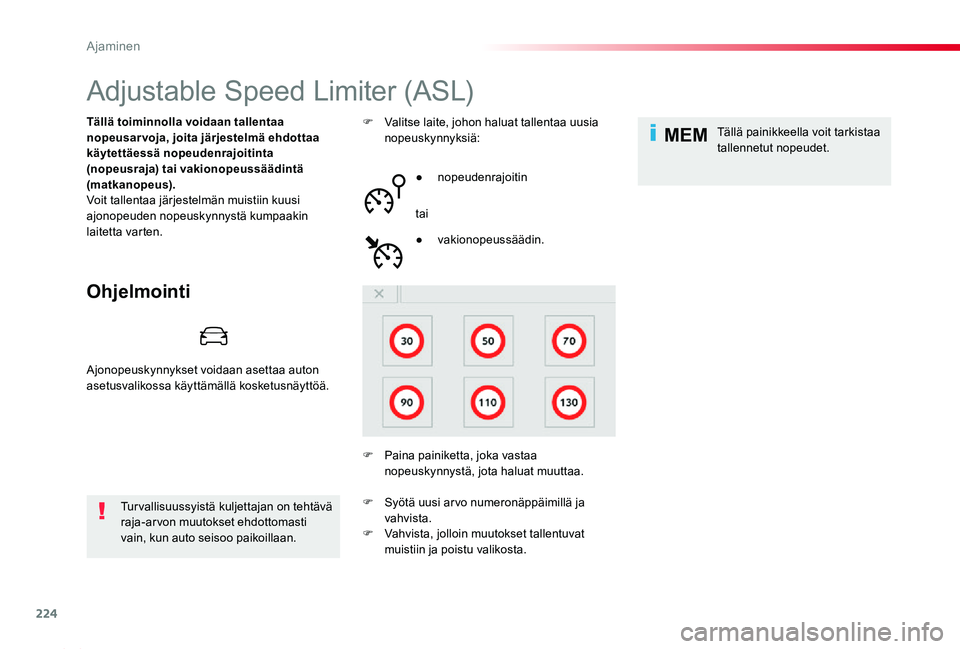

Adjustable Speed Limiter (ASL)
Ohjelmointi
Tällä toiminnolla voidaan tallentaa nopeusarvoja, joita järjestelmä ehdottaa käytettäessä nopeudenrajoitinta (nopeusraja) tai vakionopeussäädintä (matkanopeus).Voit tallentaa järjestelmän muistiin kuusi ajonopeuden nopeuskynnystä kumpaakin laitetta varten.
Tur vallisuussyistä kuljettajan on tehtävä raja-arvon muutokset ehdottomasti vain, kun auto seisoo paikoillaan.
F Valitse laite, johon haluat tallentaa uusia nopeuskynnyksiä:
● nopeudenrajoitin
tai
F Paina painiketta, joka vastaa nopeuskynnystä, jota haluat muuttaa.
● vakionopeussäädin.
Tällä painikkeella voit tarkistaa tallennetut nopeudet.
F Syötä uusi arvo numeronäppäimillä ja vahvista.F Vahvista, jolloin muutokset tallentuvat muistiin ja poistu valikosta.
Ajonopeuskynnykset voidaan asettaa auton asetusvalikossa käyttämällä kosketusnäyttöä.
Ajaminen

225
Proace_fi_Chap06_conduite_ed2019_V02

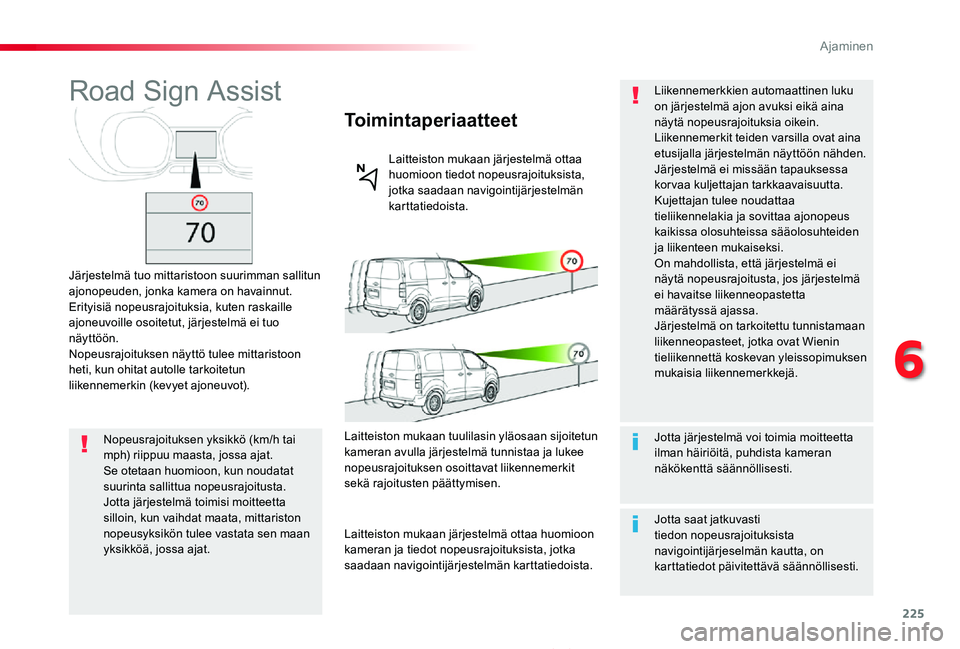

Road Sign Assist
Järjestelmä tuo mittaristoon suurimman sallitun ajonopeuden, jonka kamera on havainnut.Erityisiä nopeusrajoituksia, kuten raskaille ajoneuvoille osoitetut, järjestelmä ei tuo näyttöön.Nopeusrajoituksen näyttö tulee mittaristoon heti, kun ohitat autolle tarkoitetun liikennemerkin (kevyet ajoneuvot).
Toimintaperiaatteet
Laitteiston mukaan järjestelmä ottaa huomioon tiedot nopeusrajoituksista, jotka saadaan navigointijärjestelmän karttatiedoista.
Nopeusrajoituksen yksikkö (km/h tai mph) riippuu maasta, jossa ajat.Se otetaan huomioon, kun noudatat suurinta sallittua nopeusrajoitusta.Jotta järjestelmä toimisi moitteetta silloin, kun vaihdat maata, mittariston nopeusyksikön tulee vastata sen maan
yksikköä, jossa ajat.
Laitteiston mukaan tuulilasin yläosaan sijoitetun kameran avulla järjestelmä tunnistaa ja lukee nopeusrajoituksen osoittavat liikennemerkit sekä rajoitusten päättymisen.
Laitteiston mukaan järjestelmä ottaa huomioon kameran ja tiedot nopeusrajoituksista, jotka saadaan navigointijärjestelmän karttatiedoista.
Jotta järjestelmä voi toimia moitteetta ilman häiriöitä, puhdista kameran näkökenttä säännöllisesti.
Liikennemerkkien automaattinen luku on järjestelmä ajon avuksi eikä aina näytä nopeusrajoituksia oikein.Liikennemerkit teiden varsilla ovat aina etusijalla järjestelmän näyttöön nähden.Järjestelmä ei missään tapauksessa korvaa kuljettajan tarkkaavaisuutta.Kujettajan tulee noudattaa tieliikennelakia ja sovittaa ajonopeus kaikissa olosuhteissa sääolosuhteiden ja liikenteen mukaiseksi.On mahdollista, että järjestelmä ei näytä nopeusrajoitusta, jos järjestelmä ei havaitse liikenneopastetta määrätyssä ajassa.Järjestelmä on tarkoitettu tunnistamaan liikenneopasteet, jotka ovat Wienin tieliikennettä koskevan yleissopimuksen mukaisia liikennemerkkejä.
Jotta saat jatkuvasti tiedon nopeusrajoituksista navigointijärjeselmän kautta, on karttatiedot päivitettävä säännöllisesti.
6
Ajaminen

226
Proace_fi_Chap06_conduite_ed2019_V02

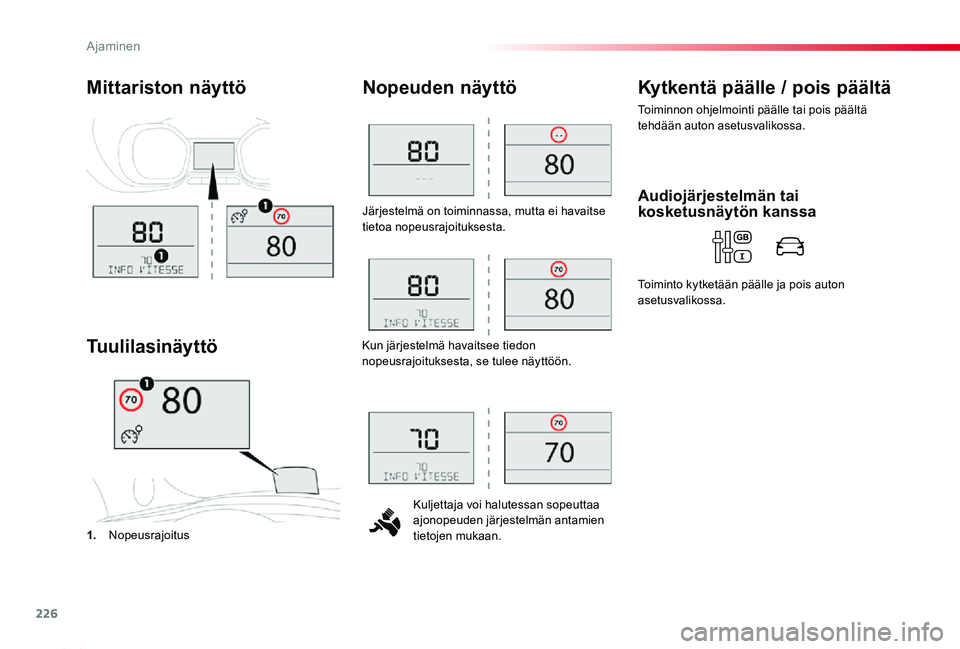

Järjestelmä on toiminnassa, mutta ei havaitse tietoa nopeusrajoituksesta.
Kuljettaja voi halutessan sopeuttaa ajonopeuden järjestelmän antamien tietojen mukaan.
Nopeuden näyttö
1. Nopeusrajoitus
Tuulilasinäyttö
Kytkentä päälle / pois päältä
Toiminnon ohjelmointi päälle tai pois päältä tehdään auton asetusvalikossa.
Mittariston näyttö
Kun järjestelmä havaitsee tiedon nopeusrajoituksesta, se tulee näyttöön.
Audiojärjestelmän tai kosketusnäytön kanssa
Toiminto kytketään päälle ja pois auton asetusvalikossa.
Ajaminen

227
Proace_fi_Chap06_conduite_ed2019_V02

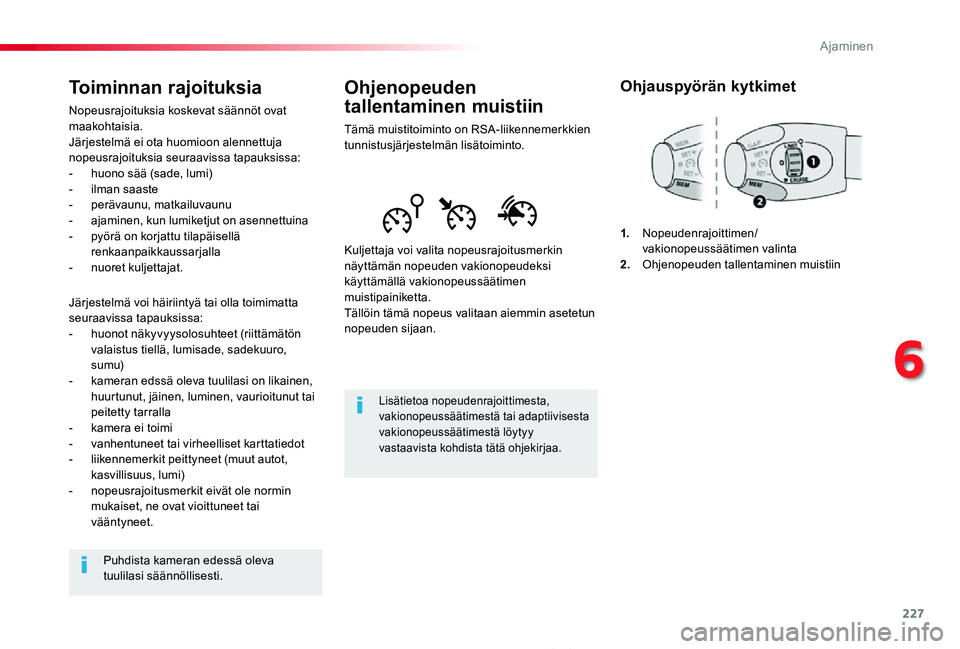

Ohjenopeuden
tallentaminen muistiin
Tämä muistitoiminto on RSA-liikennemerkkien tunnistusjärjestelmän lisätoiminto.
Kuljettaja voi valita nopeusrajoitusmerkin näyttämän nopeuden vakionopeudeksi käyttämällä vakionopeussäätimen muistipainiketta.Tällöin tämä nopeus valitaan aiemmin asetetun nopeuden sijaan.
Lisätietoa nopeudenrajoittimesta, vakionopeussäätimestä tai adaptiivisesta vakionopeussäätimestä löytyy vastaavista kohdista tätä ohjekirjaa.
Ohjauspyörän kytkimet
1. Nopeudenrajoittimen/vakionopeussäätimen valinta2. Ohjenopeuden tallentaminen muistiin
Toiminnan rajoituksia
Nopeusrajoituksia koskevat säännöt ovat maakohtaisia.Järjestelmä ei ota huomioon alennettuja nopeusrajoituksia seuraavissa tapauksissa:- huono sää (sade, lumi)- ilman saaste- perävaunu, matkailuvaunu- ajaminen, kun lumiketjut on asennettuina- pyörä on korjattu tilapäisellä renkaanpaikkaussarjalla- nuoret kuljettajat.
Järjestelmä voi häiriintyä tai olla toimimatta seuraavissa tapauksissa:- huonot näkyvyysolosuhteet (riittämätön valaistus tiellä, lumisade, sadekuuro, sumu)- kameran edssä oleva tuulilasi on likainen, huurtunut, jäinen, luminen, vaurioitunut tai peitetty tarralla- kamera ei toimi- vanhentuneet tai virheelliset karttatiedot
- liikennemerkit peittyneet (muut autot, kasvillisuus, lumi)- nopeusrajoitusmerkit eivät ole normin mukaiset, ne ovat vioittuneet tai vääntyneet.
Puhdista kameran edessä oleva tuulilasi säännöllisesti.
6
Ajaminen

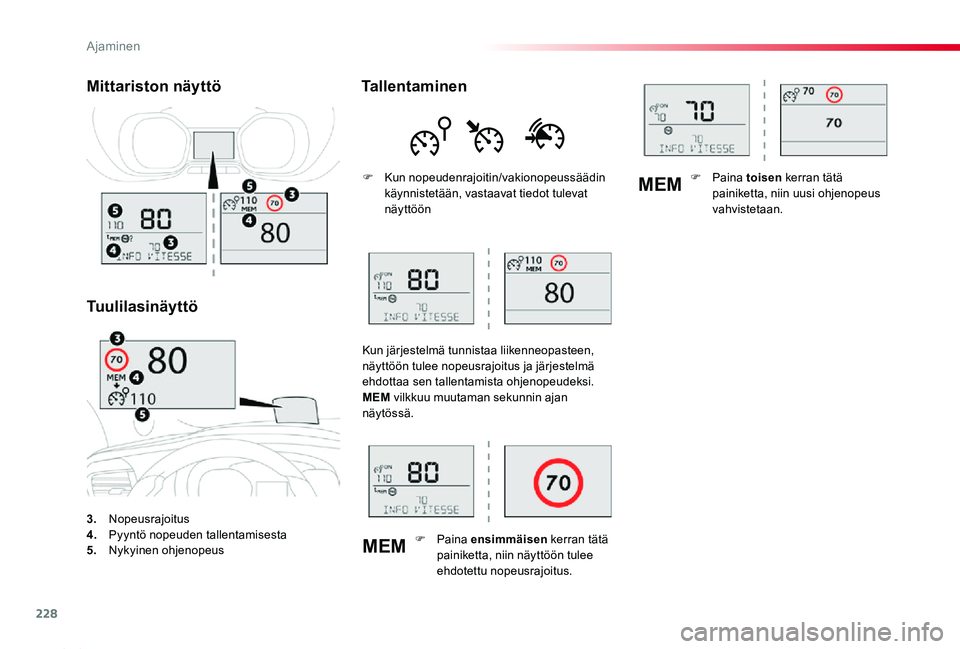

228
MEM
MEM
Proace_fi_Chap06_conduite_ed2019_V02
3. Nopeusrajoitus4. Pyyntö nopeuden tallentamisesta5. Nykyinen ohjenopeus
Mittariston näyttö
Tuulilasinäyttö
Tallentaminen
F Kun nopeudenrajoitin/vakionopeussäädin käynnistetään, vastaavat tiedot tulevat näyttöön
Kun järjestelmä tunnistaa liikenneopasteen, näyttöön tulee nopeusrajoitus ja järjestelmä ehdottaa sen tallentamista ohjenopeudeksi.MEM vilkkuu muutaman sekunnin ajan näytössä.
F Paina ensimmäisen kerran tätä
painiketta, niin näyttöön tulee ehdotettu nopeusrajoitus.
F Paina toisen kerran tätä painiketta, niin uusi ohjenopeus vahvistetaan.
Ajaminen

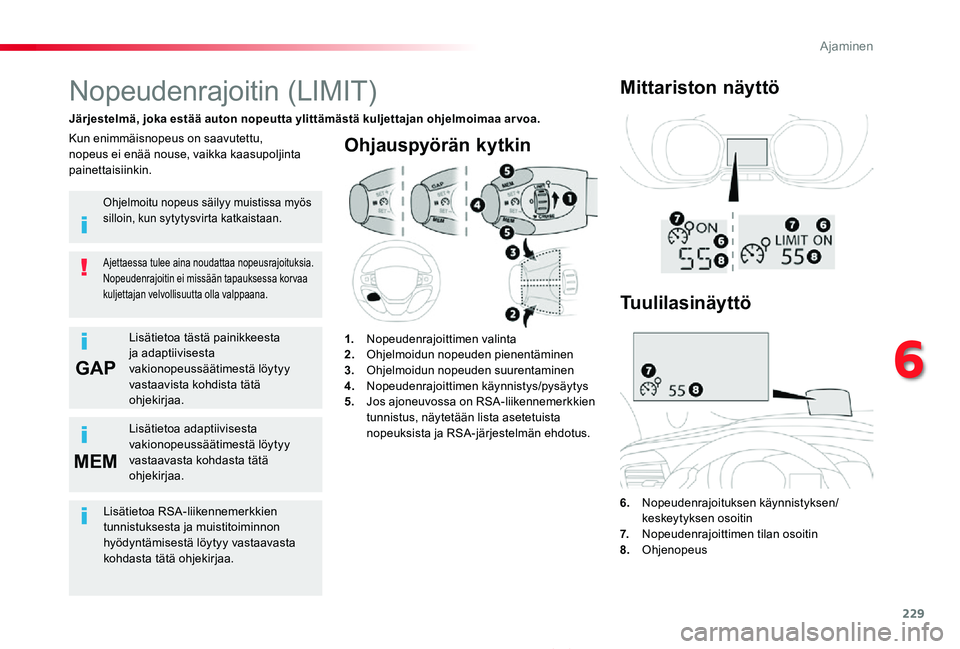

229
GAP
MEM
Proace_fi_Chap06_conduite_ed2019_V02
Ohjauspyörän kytkin
6. Nopeudenrajoituksen käynnistyksen/keskeytyksen osoitin7. Nopeudenrajoittimen tilan osoitin8. Ohjenopeus
Nopeudenrajoitin (LIMIT)
Järjestelmä, joka estää auton nopeutta ylittämästä kuljettajan ohjelmoimaa arvoa.
Ajettaessa tulee aina noudattaa nopeusrajoituksia. Nopeudenrajoitin ei missään tapauksessa korvaa kuljettajan velvollisuutta olla valppaana.
Kun enimmäisnopeus on saavutettu, nopeus ei enää nouse, vaikka kaasupoljinta painettaisiinkin.
1. Nopeudenrajoittimen valinta2. Ohjelmoidun nopeuden pienentäminen3. Ohjelmoidun nopeuden suurentaminen4. Nopeudenrajoittimen käynnistys/pysäytys5. Jos ajoneuvossa on RSA-liikennemerkkien tunnistus, näytetään lista asetetuista nopeuksista ja RSA-järjestelmän ehdotus.
Mittariston näyttö
Ohjelmoitu nopeus säilyy muistissa myös silloin, kun sytytysvirta katkaistaan.
Lisätietoa tästä painikkeesta ja adaptiivisesta vakionopeussäätimestä löytyy vastaavista kohdista tätä ohjekirjaa.
Lisätietoa adaptiivisesta
vakionopeussäätimestä löytyy vastaavasta kohdasta tätä ohjekirjaa.
Tuulilasinäyttö
Lisätietoa RSA-liikennemerkkien tunnistuksesta ja muistitoiminnon hyödyntämisestä löytyy vastaavasta kohdasta tätä ohjekirjaa.
6
Ajaminen

230
Proace_fi_Chap06_conduite_ed2019_V02

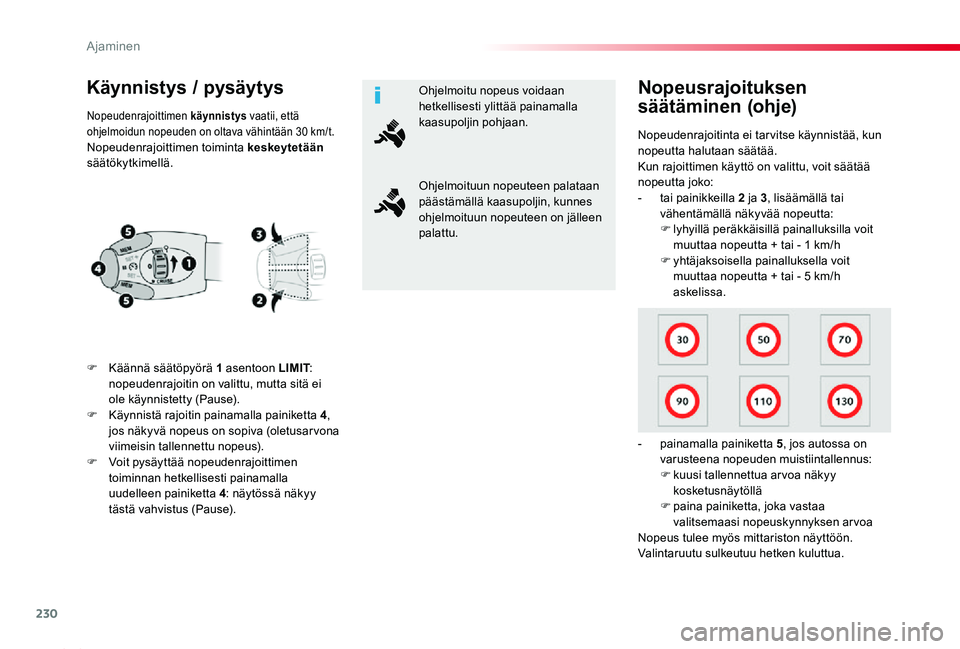

Käynnistys / pysäytys
F Käännä säätöpyörä 1 asentoon LIMIT: nopeudenrajoitin on valittu, mutta sitä ei ole käynnistetty (Pause).F Käynnistä rajoitin painamalla painiketta 4, jos näkyvä nopeus on sopiva (oletusarvona viimeisin tallennettu nopeus).F Voit pysäyttää nopeudenrajoittimen toiminnan hetkellisesti painamalla uudelleen painiketta 4: näytössä näkyy tästä vahvistus (Pause).
Nopeudenrajoitinta ei tar vitse käynnistää, kun nopeutta halutaan säätää.Kun rajoittimen käyttö on valittu, voit säätää nopeutta joko:- tai painikkeilla 2 ja 3, lisäämällä tai vähentämällä näkyvää nopeutta:F lyhyillä peräkkäisillä painalluksilla voit
muuttaa nopeutta + tai - 1 km/hF yhtäjaksoisella painalluksella voit muuttaa nopeutta + tai - 5 km/h askelissa.
- painamalla painiketta 5, jos autossa on varusteena nopeuden muistiintallennus:F kuusi tallennettua arvoa näkyy kosketusnäytölläF paina painiketta, joka vastaa valitsemaasi nopeuskynnyksen arvoaNopeus tulee myös mittariston näyttöön.
Valintaruutu sulkeutuu hetken kuluttua.
Nopeusrajoituksen
säätäminen (ohje)Nopeudenrajoittimen käynnistys vaatii, että ohjelmoidun nopeuden on oltava vähintään 30 km/t.Nopeudenrajoittimen toiminta keskeytetään säätökytkimellä.
Ohjelmoitu nopeus voidaan hetkellisesti ylittää painamalla kaasupoljin pohjaan.
Ohjelmoituun nopeuteen palataan päästämällä kaasupoljin, kunnes ohjelmoituun nopeuteen on jälleen palattu.
