TOYOTA PROACE 2020 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

311
Proace_el_Chap08_En-cas-de-panne_ed01-2019

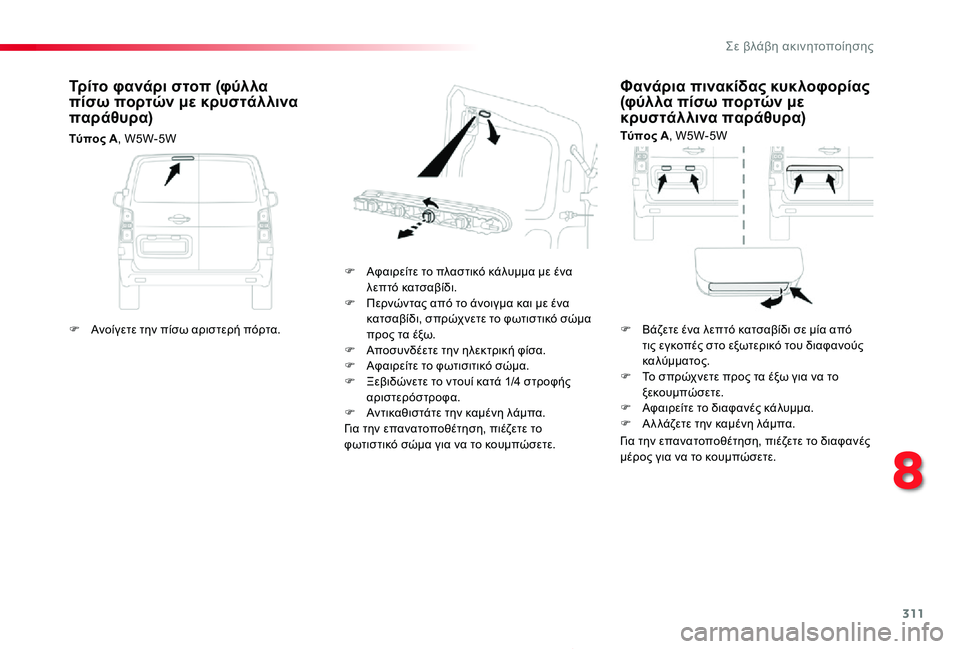

Φανάρια πινακίδας κυκλοφορίας (φύλλα πίσω πορτών με κρυστάλλινα παράθυρα)
Τύπος A, W5W-5W
F Αφαιρείτε το πλαστικό κάλυμμα με ένα λεπτό κατσαβίδι.F Περνώντας από το άνοιγμα και με ένα κατσαβίδι, σπρώχνετε το φωτιστικό σώμα προς τα έξω.F Αποσυνδέετε την ηλεκτρική φίσα.F Αφαιρείτε το φωτισιτικό σώμα.F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.F Αντικαθιστάτε την καμένη λάμπα.Για την επανατοποθέτηση, πιέζετε το φωτιστικό σώμα για να το κουμπώσετε.
Τρίτο φανάρι στοπ (φύλλα πίσω πορτών με κρυστάλλινα παράθυρα)
Τύπος A, W5W-5W
Για την επανατοποθέτηση, πιέζετε το διαφανές μέρος για να το κουμπώσετε.
F Ανοίγετε την πίσω αριστερή πόρτα.F Βάζετε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές στο εξωτερικό του διαφανούς καλύμματος.F Το σπρώχνετε προς τα έξω για να το ξεκουμπώσετε.F Αφαιρείτε το διαφανές κάλυμμα.F Α λ λάζετε την καμένη λάμπα.
8
Σε βλάβη ακινητοποίησης

312
Proace_el_Chap08_En-cas-de-panne_ed01-2019

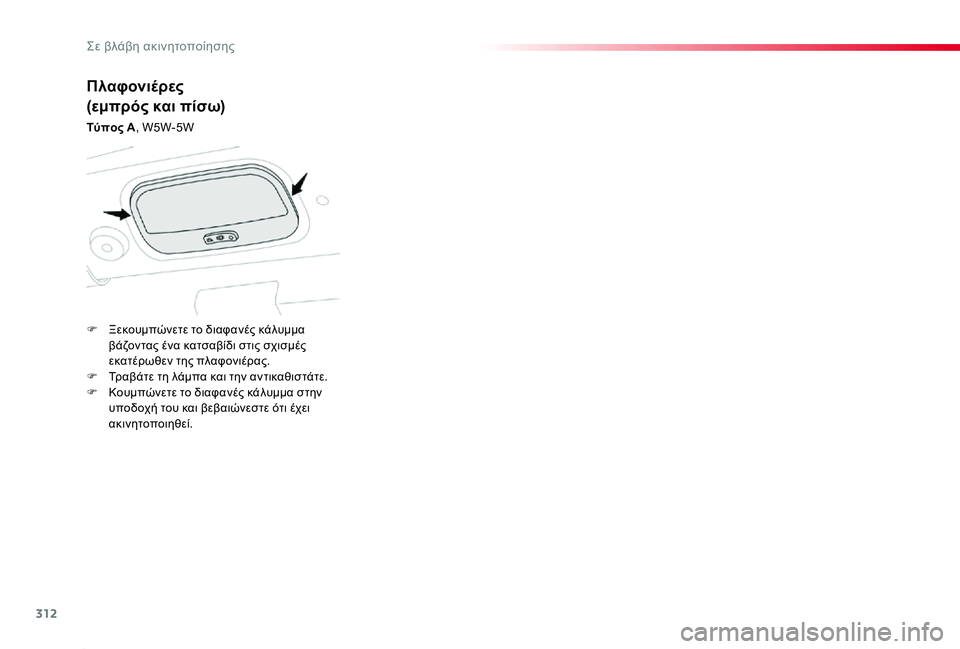

Πλαφονιέρες
(εμπρός και πίσω)
Τύπος A, W5W-5W
F Ξεκουμπώνετε το διαφανές κάλυμμα βάζοντας ένα κατσαβίδι στις σχισμές εκατέρωθεν της πλαφονιέρας.F Τραβάτε τη λάμπα και την αντικαθιστάτε.F Κουμπώνετε το διαφανές κάλυμμα στην υποδοχή του και βεβαιώνεστε ότι έχει ακινητοποιηθεί.
Σε βλάβη ακινητοποίησης

313
Proace_el_Chap08_En-cas-de-panne_ed01-2019

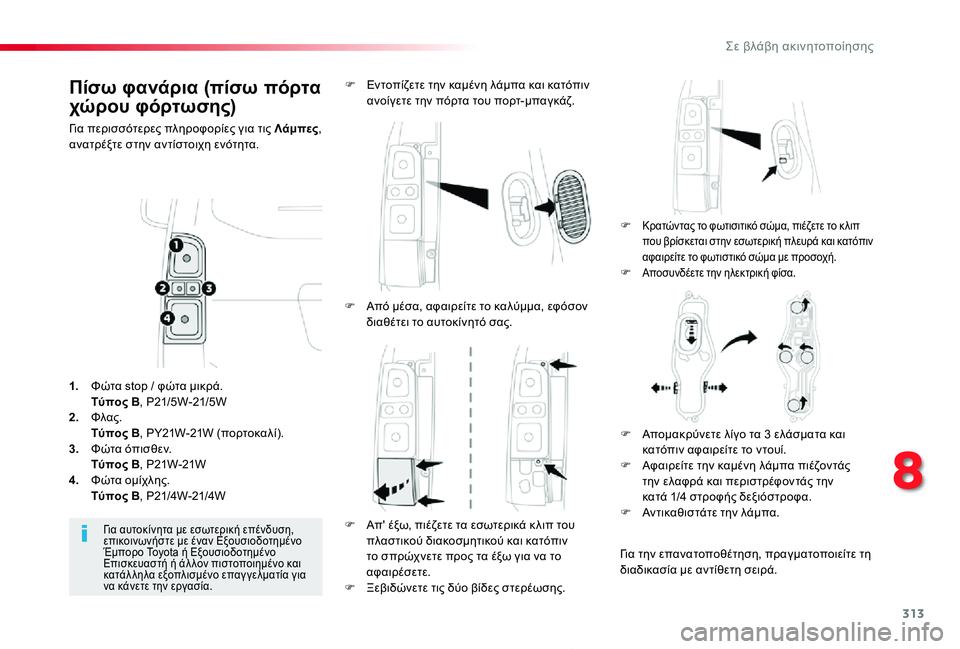

Πίσω φανάρια (πίσω πόρτα
χώρου φόρτωσης)
Για περισσότερες πληροφορίες για τις Λάμπες, ανατρέξτε στην αντίστοιχη ενότητα.
F Κρατώντας το φωτισιτικό σώμα, πιέζετε το κ λιπ που βρίσκεται στην εσωτερική πλευρά και κατόπιν
αφαιρείτε το φωτιστικό σώμα με προσοχή.F Αποσυνδέετε την ηλεκτρική φίσα.
F Εντοπίζετε την καμένη λάμπα και κατόπιν ανοίγετε την πόρτα του πορτ-μπαγκάζ.
Για αυτοκίνητα με εσωτερική επένδυση, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία για να κάνετε την εργασία.
1. Φώτα stop / φώτα μικρά. Τύπος Β, P21/5W-21/5W2. Φλας. Τύπος Β, PY21W-21W (πορτοκαλί).
3. Φώτα όπισθεν. Τύπος Β, P21W-21W4. Φώτα ομίχλης. Τύπος Β, P21/4W-21/4W
F Από μέσα, αφαιρείτε το καλύμμα, εφόσον διαθέτει το αυτοκίνητό σας.
F Απ' έξω, πιέζετε τα εσωτερικά κ λιπ του πλαστικού διακοσμητικού και κατόπιν το σπρώχνετε προς τα έξω για να το αφαιρέσετε.F Ξεβιδώνετε τις δύο βίδες στερέωσης.
F Απομακρύνετε λίγο τα 3 ελάσματα και κατόπιν αφαιρείτε το ντουί.F Αφαιρείτε την καμένη λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την κατά 1/4 στροφής δεξιόστροφα.F Αντικαθιστάτε την λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε τη διαδικασία με αντίθετη σειρά.
8
Σε βλάβη ακινητοποίησης

314
Proace_el_Chap08_En-cas-de-panne_ed01-2019
Για την επανατοποθέτηση, πιέζετε στο διαφανές μέρος για να το κουμπώσετε.
F Ξεκουμπώνετε την επένδυση και από τα δύο άκρα κουνώντας την από κάτω προς τα πάνω.F Τραβάτε την επένδυση για να ξεκουμπώσουν τα μεσαία κ λιπ και κατόπιν την αφαιρείτε.F Περνώντας από το άνοιγμα και με ένα κατσαβίδι, σπρώχνετε το φωτισιτικό σώμα προς τα έξω.F Αποσυνδέετε την ηλεκτρική φίσα.F Αφαιρείτε το φωτιστικό σώμα.F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.F Αντικαθιστάτε την καμένη λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε την ίδια διαδικασία με αντίθετη σειρά.Για την επανατοποθέτηση του φωτιστικού σώματος και της επένδυσης, τα πιέζετε για να κουμπώσουν.

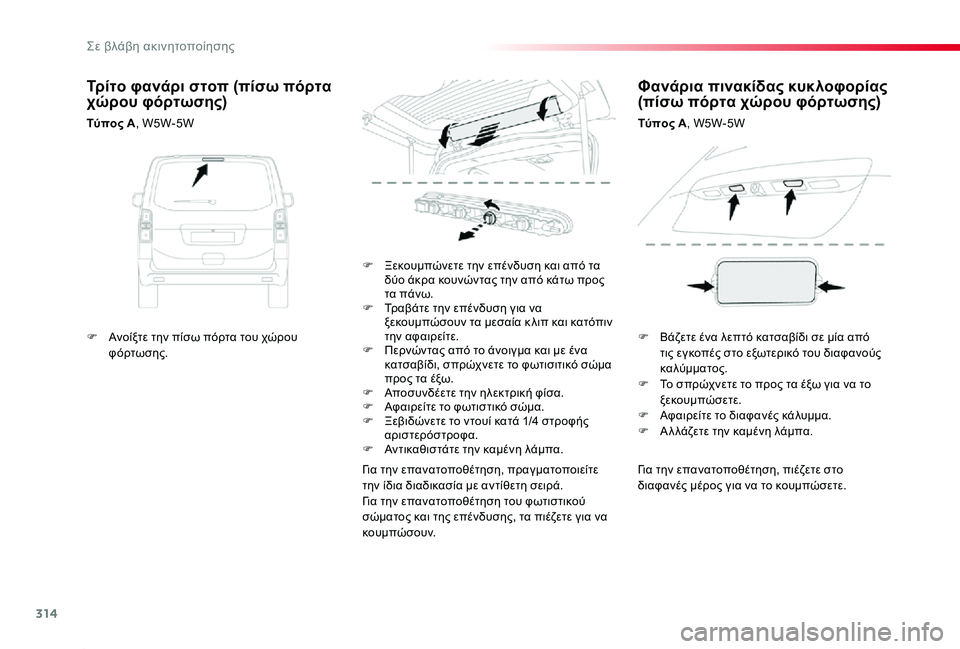

Τρίτο φανάρι στοπ (πίσω πόρτα χώρου φόρτωσης)
Τύπος A, W5W-5W
Φανάρια πινακίδας κυκλοφορίας (πίσω πόρτα χώρου φόρτωσης)
Τύπος A, W5W-5W
F Ανοίξτε την πίσω πόρτα του χώρου φόρτωσης.F Βάζετε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές στο εξωτερικό του διαφανούς καλύμματος.F Το σπρώχνετε το προς τα έξω για να το ξεκουμπώσετε.F Αφαιρείτε το διαφανές κάλυμμα.F Α λ λάζετε την καμένη λάμπα.
Σε βλάβη ακινητοποίησης

315
Proace_el_Chap08_En-cas-de-panne_ed01-2019

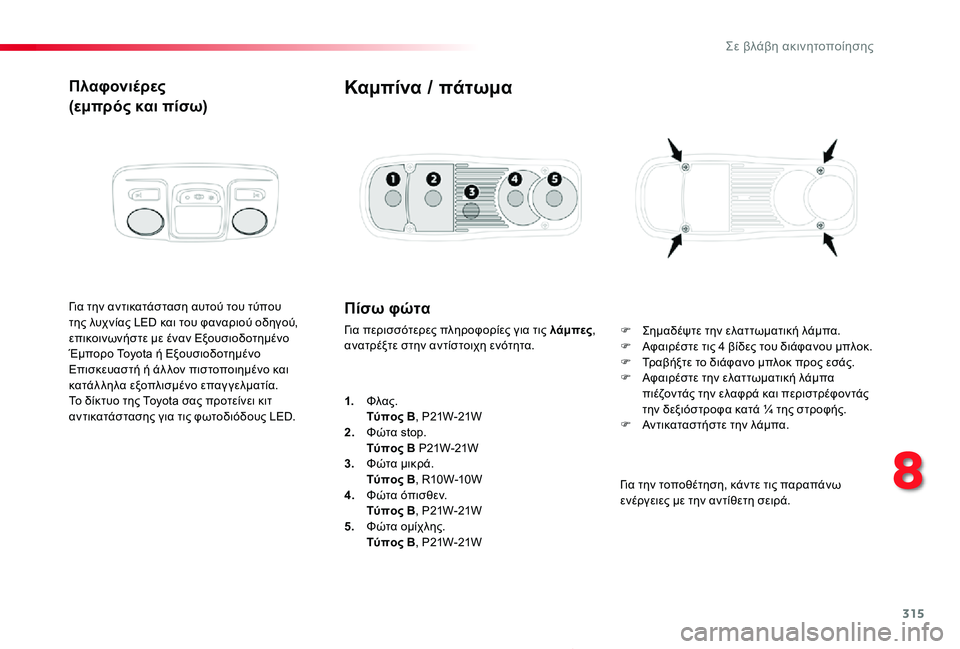

Πλαφονιέρες
(εμπρός και πίσω)
Για την αντικατάσταση αυτού του τύπου της λυχνίας LED και του φαναριού οδηγού, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.Το δίκτυο της Toyota σας προτείνει κιτ αντικατάστασης για τις φωτοδιόδους LED.
Πίσω φώτα
Για περισσότερες πληροφορίες για τις λάμπες, ανατρέξτε στην αντίστοιχη ενότητα.
Καμπίνα / πάτωμα
F Σημαδέψτε την ελαττωματική λάμπα.F Αφαιρέστε τις 4 βίδες του διάφανου μπλοκ.F Τραβήξτε το διάφανο μπλοκ προς εσάς.F Αφαιρέστε την ελαττωματική λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την δεξιόστροφα κατά ¼ της στροφής.F Αντικαταστήστε την λάμπα.
1. Φλας. Τύπος B, P21W-21W2. Φώτα stop.
Τύπος B P21W-21W3. Φώτα μικρά. Τύπος B, R10W-10W4. Φώτα όπισθεν. Τύπος B, P21W-21W5. Φώτα ομίχλης. Τύπος B, P21W-21W
Για την τοποθέτηση, κάντε τις παραπάνω ενέργειες με την αντίθετη σειρά.
8
Σε βλάβη ακινητοποίησης

316
Proace_el_Chap08_En-cas-de-panne_ed01-2019

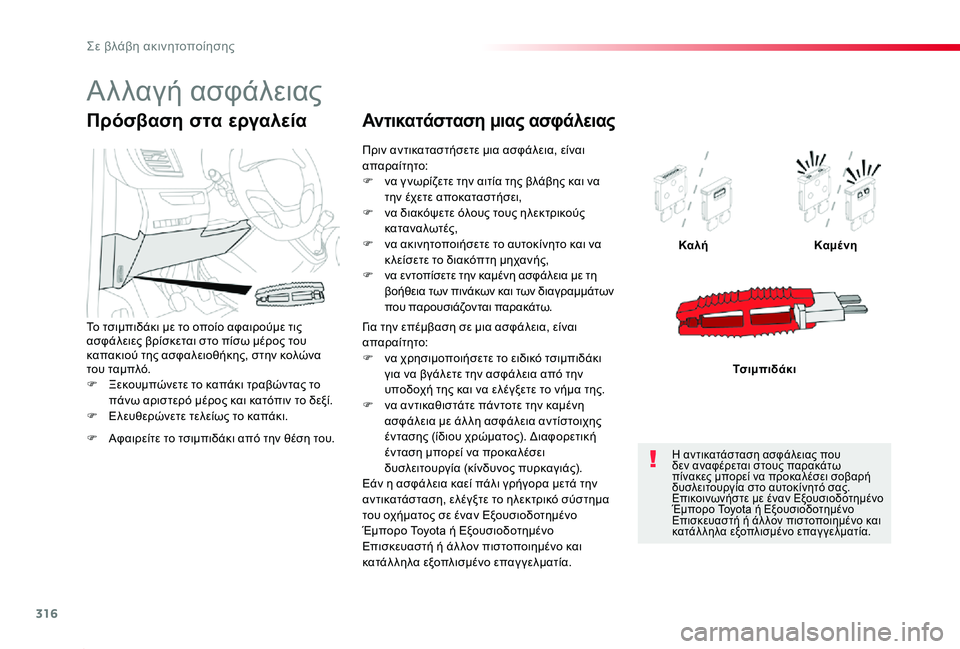

F Ξεκουμπώνετε το καπάκι τραβώντας το πάνω αριστερό μέρος και κατόπιν το δεξί.F Ελευθερώνετε τελείως το καπάκι.
ΚαλήΚαμένη
Τσιμπιδάκι
Πρόσβαση στα εργαλεία
F Αφαιρείτε το τσιμπιδάκι από την θέση του.
Το τσιμπιδάκι με το οποίο αφαιρούμε τις ασφάλειες βρίσκεται στο πίσω μέρος του καπακιού της ασφαλειοθήκης, στην κολώνα του ταμπλό.
Πριν αντικαταστήσετε μια ασφάλεια, είναι απαραίτητο:F να γ νωρίζετε την αιτία της βλάβης και να την έχετε αποκαταστήσει,F να διακόψετε όλους τους ηλεκτρικούς καταναλωτές,F να ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε το διακόπτη μηχανής,F να εντοπίσετε την καμένη ασφάλεια με τη βοήθεια των πινάκων και των διαγραμμάτων που παρουσιάζονται παρακάτω.
Αντικατάσταση μιας ασφάλειας
Για την επέμβαση σε μια ασφάλεια, είναι απαραίτητο:F να χρησιμοποιήσετε το ειδικό τσιμπιδάκι για να βγάλετε την ασφάλεια από την υποδοχή της και να ελέγξετε το νήμα της.F να αντικαθιστάτε πάντοτε την καμένη ασφάλεια με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου χρώματος). Διαφορετική ένταση μπορεί να προκαλέσει δυσλειτουργία (κίνδυνος πυρκαγιάς).Εάν η ασφάλεια καεί πάλι γρήγορα μετά την αντικατάσταση, ελέγξτε το ηλεκτρικό σύστημα του οχήματος σε έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.
Η αντικατάσταση ασφάλειας που δεν αναφέρεται στους παρακάτω πίνακες μπορεί να προκαλέσει σοβαρή δυσλειτουργία στο αυτοκίνητό σας. Επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.
Αλλαγή ασφάλειας
Σε βλάβη ακινητοποίησης

317
Proace_el_Chap08_En-cas-de-panne_ed01-2019
Η Toyota αποποιείται οποιασδήποτε ευθύνης σχετικά με έξοδα αποκατάστασης του αυτοκινήτου σας ή σχετικά με δυσλειτουργίες που οφείλονται στην εγκατάσταση πρόσθετων αξεσουάρ, τα οποία δεν αγοράστηκαν ή δεν είναι εγκεκριμένα από την Toyota ή δεν τοποθετήθηκαν σύμφωνα με τις προδιαγραφές της, ιδίως όταν η κατανάλωση του συνόλου των συνδεμένων πρόσθετων συσκευών υπερβαίνει τα 10 μιλιαμπέρ.

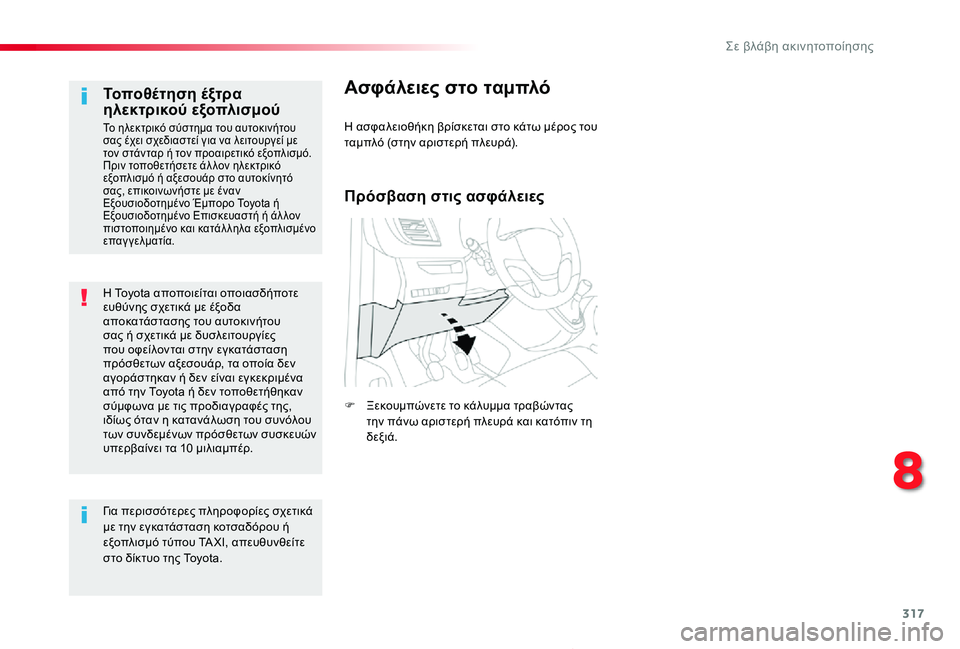

Τοποθέτηση έξτρα ηλεκτρικού εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει σχεδιαστεί για να λειτουργεί με τον στάνταρ ή τον προαιρετικό εξοπλισμό.Πριν τοποθετήσετε άλ λον ηλεκτρικό εξοπλισμό ή αξεσουάρ στο αυτοκίνητό σας, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγγελματία.
Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση κοτσαδόρου ή εξοπλισμό τύπου TA XI, απευθυνθείτε στο δίκτυο της Toyota.
Ασφάλειες στο ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του ταμπλό (στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
F Ξεκουμπώνετε το κάλυμμα τραβώντας την πάνω αριστερή πλευρά και κατόπιν τη δεξιά.
8
Σε βλάβη ακινητοποίησης

318
Proace_el_Chap08_En-cas-de-panne_ed01-2019
ΑσφάλειαN°Ένταση(A)Λειτουργίες
F110Ηλεκτρικό υποβοηθούμενο τιμόνι, επαφέας συμπλέκτη.
F415Κόρνα.
F520Αντλία συσκευής πλύσης παρμπρίζ και πίσω τζαμιού.
F620Αντλία συσκευής πλύσης παρμπρίζ και πίσω τζαμιού.
F710Πίσω πρίζα 12 V για έξτρα εξοπλισμό.
F820Πίσω μονός ή διπλός υαλοκαθαριστήρας.
F10/F1130Κ λειδαριές εσωτερικές, εξωτερικές, εμπρός και πίσω.
F1310Εμπρός διακόπτης κ λιματισμού, χειριστήριο ηχοσυστήματος, μοχλός ταχυτήτων, ενδείξεις στο παρμπρίζ.
F145Συναγερμός, Σύστημα κ λήσεων έκτακτης ανάγκης ER A-GLONASS.
F175Πίνακας οργάνων.
F193Χειριστήρια στο τιμόνι.
F213Σύστημα "Σύστημα Smart Entry" ή διακόπτης ανάφλεξης.
F223Αισθητήρας βροχής και φωτεινότητας, κάμερα ανίχνευσης πολ λαπλών λειτουργιών.
F235Ενδείξεις για μη κουμπωμένες ή λυμένες ζώνες.
F245Οθόνη αφής, κάμερα για την όπισθεν και βοήθεια στο παρκάρισμα.
F255Αερόσακοι.
F2920Ηχοσύστημα, οθόνη αφής, CD Player, πλοηγός.
F3115Ηχοσύστημα (+ μπαταρίας).
F3215Εμπρός πρίζα 12 V για έξτρα εξοπλισμό.
F345Σύστημα παρακολούθησης γωνιών χωρίς ορατότητα, ηλεκτρικοί διακόπτες εξωτερικών καθρεφτών.
F355Θερμαινόμενοι εκτοξευτήρες νερού, διακόπτης ρύθμισης ύψους δέσμης προβολέων.
F365Φορτιστής φακού, πίσω πλαφονιέρα.
Έκδοση 1 (Eco)
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
Σε βλάβη ακινητοποίησης

319
Proace_el_Chap08_En-cas-de-panne_ed01-2019
Ασφάλεια N°Ένταση (Α)Λειτουργίες
F13Σύστημα "Σύστημα Smart Entry" ή διακόπτης ανάφλεξης.
F55Οθόνη αφής, κάμερα για την όπισθεν και βοήθεια στο παρκάρισμα.
F710Πίσω διακόπτης κ λιματισμού, ενισχυτής Hi-Fi.
F820Πίσω μονός ή διπλός υαλοκαθαριστήρας.
F10/F1130Κ λειδαριές εσωτερικές, εξωτερικές, εμπρός και πίσω.
F123Συναγερμός.
F1710Πίσω πρίζα 12 V για έξτρα εξοπλισμό.
F185Σύστημα κ λήσεων έκτακτης ανάγκης ER A-GLONASS.
F213Φορτιστής φακού, πίσω πλαφονιέρα.
F223Φωτισμός ντουλαπιού, πίσω πλαφονιέρες.
F235Σύστημα παρακολούθησης γωνιών χωρίς ορατότητα, ηλεκτρικά χειριστήρια εξωτερικών καθρεφτών.
F245Χειριστήρια στο τιμόνι.
F255Διακόπτης ρύθμισης ύψους προβολέων.
F263Ενδείξεις για μη κουμπωμένες ή λυμένες ζώνες.
F273Αισθητήρας βροχής και φωτεινότητας, κάμερα ανίχνευσης πολ λαπλών λειτουργιών.
F2810Εμπρός διακόπτης κ λιματισμού, διακόπτης ραδιοφώνου, μοχλός ταχυτήτων, ενδείξεις στην οθόνη.
F30A ή B15Ηχοσύστημα (+ μπαταρίας).
F315Αερόσακοι.
F3315Εμπρός πρίζα 12 V για έξτρα εξοπλισμό.
F355Πίνακας οργάνων.
F3620Ηχοσύστημα, οθόνη αφής, CD Player, πλοηγός.
Έκδοση 2 (Full)
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
8
Σε βλάβη ακινητοποίησης

320
Proace_el_Chap08_En-cas-de-panne_ed01-2019

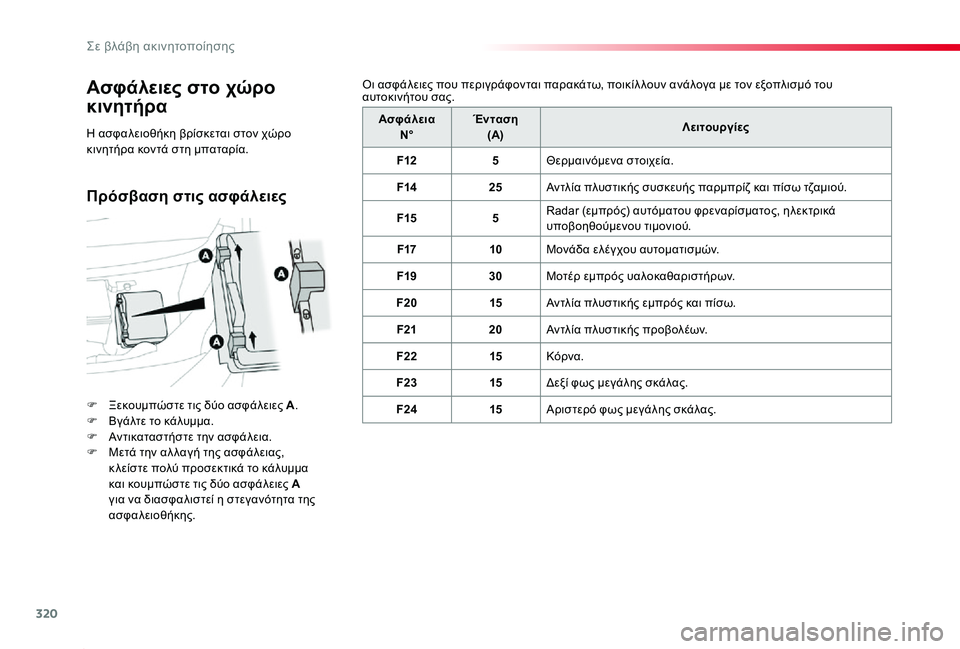

Ασφάλειες στο χώρο
κινητήρα
F Ξεκουμπώστε τις δύο ασφάλειες A.F Βγάλτε το κάλυμμα.F Αντικαταστήστε την ασφάλεια.F Μετά την αλ λαγή της ασφάλειας, κ λείστε πολύ προσεκτικά το κάλυμμα και κουμπώστε τις δύο ασφάλειες Α για να διασφαλιστεί η στεγανότητα της ασφαλειοθήκης.
Ασφάλεια N°Ένταση(A)Λειτουργίες
F125Θερμαινόμενα στοιχεία.
F1425Αντλία πλυστικής συσκευής παρμπρίζ και πίσω τζαμιού.
F155Radar (εμπρός) αυτόματου φρεναρίσματος, ηλεκτρικά υποβοηθούμενου τιμονιού.
F1710Μονάδα ελέγχου αυτοματισμών.
F1930Μοτέρ εμπρός υαλοκαθαριστήρων.
F2015Αντλία πλυστικής εμπρός και πίσω.
F2120Αντλία πλυστικής προβολέων.
F2215Κόρνα.
F2315Δεξί φως μεγάλης σκάλας.
F2415Αριστερό φως μεγάλης σκάλας.
Η ασφαλειοθήκη βρίσκεται στον χώρο κινητήρα κοντά στη μπαταρία.
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
Πρόσβαση στις ασφάλειες
Σε βλάβη ακινητοποίησης
