TOYOTA PROACE 2022 Kasutusjuhend (in Estonian)

121
Ohutus
5

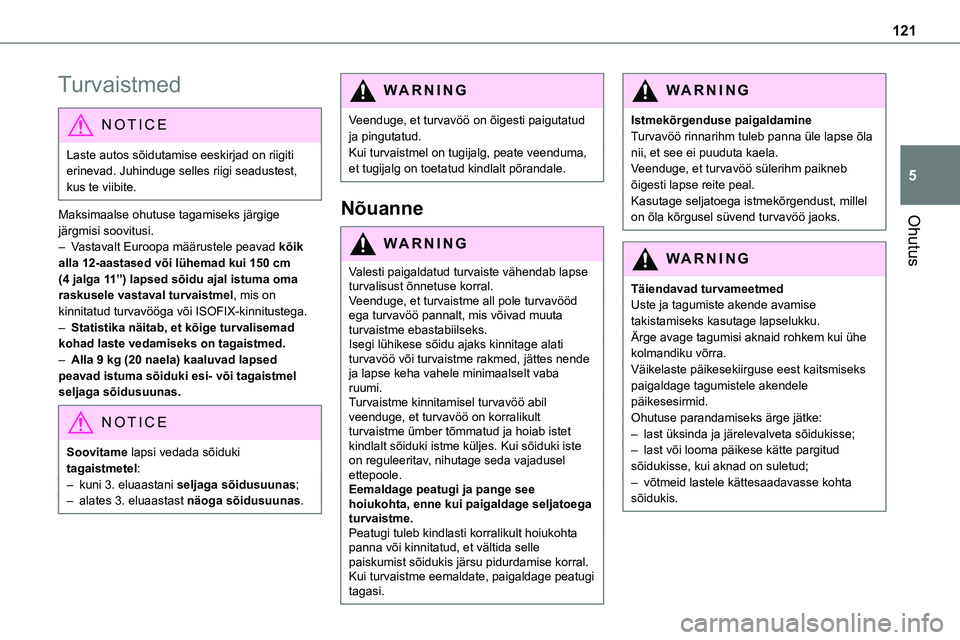

Turvaistmed
NOTIC E
Laste autos sõidutamise eeskirjad on riigiti erinevad. Juhinduge selles riigi seadustest, kus te viibite.
Maksimaalse ohutuse tagamiseks järgige järgmisi soovitusi.– Vastavalt Euroopa määrustele peavad kõik alla 12-aastased või lühemad kui 150 cm (4 jalga 11”) lapsed sõidu ajal istuma oma raskusele vastaval turvaistmel, mis on kinnitatud turvavööga või ISOFIX-kinnitustega.– Statistika näitab, et kõige turvalisemad kohad laste vedamiseks on tagaistmed.– Alla 9 kg (20 naela) kaaluvad lapsed peavad istuma sõiduki esi- või tagaistmel seljaga sõidusuunas.
NOTIC E
Soovitame lapsi vedada sõiduki tagaistmetel:– kuni 3. eluaastani seljaga sõidusuunas;– alates 3. eluaastast näoga sõidusuunas.
WARNI NG
Veenduge, et turvavöö on õigesti paigutatud ja pingutatud.Kui turvaistmel on tugijalg, peate veenduma, et tugijalg on toetatud kindlalt põrandale.
Nõuanne
WARNI NG
Valesti paigaldatud turvaiste vähendab lapse turvalisust õnnetuse korral.Veenduge, et turvaistme all pole turvavööd ega turvavöö pannalt, mis võivad muuta turvaistme ebastabiilseks.Isegi lühikese sõidu ajaks kinnitage alati turvavöö või turvaistme rakmed, jättes nende ja lapse keha vahele minimaalselt vaba ruumi.Turvaistme kinnitamisel turvavöö abil veenduge, et turvavöö on korralikult turvaistme ümber tõmmatud ja hoiab istet kindlalt sõiduki istme küljes. Kui sõiduki iste on reguleeritav, nihutage seda vajadusel ettepoole.Eemaldage peatugi ja pange see hoiukohta, enne kui paigaldage seljatoega turvaistme.Peatugi tuleb kindlasti korralikult hoiukohta panna või kinnitatud, et vältida selle paiskumist sõidukis järsu pidurdamise korral. Kui turvaistme eemaldate, paigaldage peatugi tagasi.
WARNI NG
Istmekõrgenduse paigaldamineTurvavöö rinnarihm tuleb panna üle lapse õla nii, et see ei puuduta kaela.Veenduge, et turvavöö sülerihm paikneb õigesti lapse reite peal.Kasutage seljatoega istmekõrgendust, millel on õla kõrgusel süvend turvavöö jaoks.
WARNI NG
Täiendavad turvameetmedUste ja tagumiste akende avamise takistamiseks kasutage lapselukku.Ärge avage tagumisi aknaid rohkem kui ühe kolmandiku võrra.Väikelaste päikesekiirguse eest kaitsmiseks paigaldage tagumistele akendele päikesesirmid.Ohutuse parandamiseks ärge jätke:– last üksinda ja järelevalveta sõidukisse;– last või looma päikese kätte pargitud sõidukisse, kui aknad on suletud;– võtmeid lastele kättesaadavasse kohta sõidukis.

122

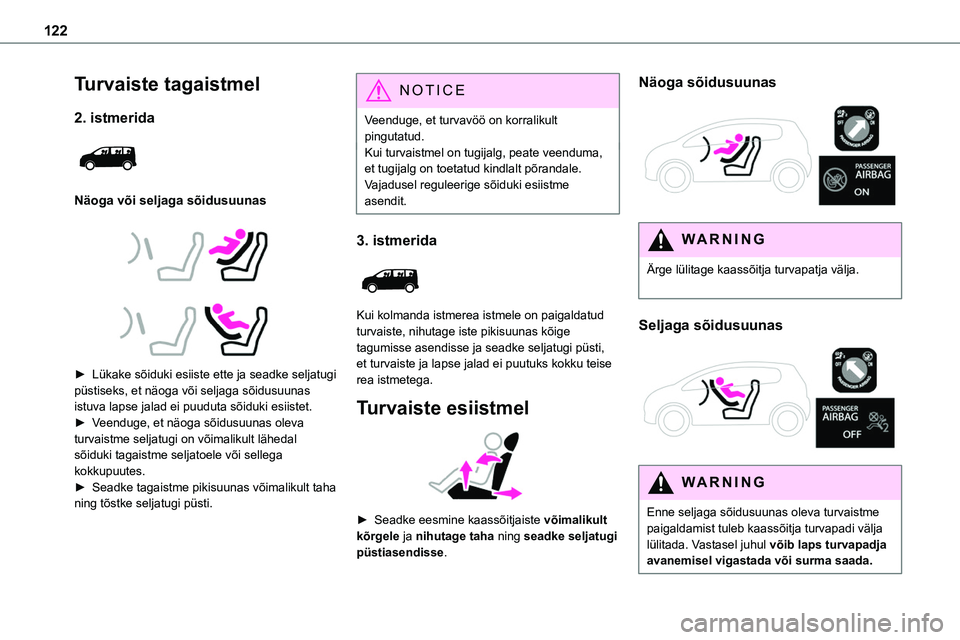

Turvaiste tagaistmel
2. istmerida

Näoga või seljaga sõidusuunas



► Lükake sõiduki esiiste ette ja seadke seljatugi püstiseks, et näoga või seljaga sõidusuunas istuva lapse jalad ei puuduta sõiduki esiistet.► Veenduge, et näoga sõidusuunas oleva
turvaistme seljatugi on võimalikult lähedal sõiduki tagaistme seljatoele või sellega kokkupuutes.► Seadke tagaistme pikisuunas võimalikult taha ning tõstke seljatugi püsti.
NOTIC E
Veenduge, et turvavöö on korralikult pingutatud.Kui turvaistmel on tugijalg, peate veenduma, et tugijalg on toetatud kindlalt põrandale. Vajadusel reguleerige sõiduki esiistme asendit.
3. istmerida

Kui kolmanda istmerea istmele on paigaldatud turvaiste, nihutage iste pikisuunas kõige tagumisse asendisse ja seadke seljatugi püsti, et turvaiste ja lapse jalad ei puutuks kokku teise rea istmetega.
Turvaiste esiistmel

► Seadke eesmine kaassõitjaiste võimalikult kõrgele ja nihutage taha ning seadke seljatugi püstiasendisse.
Näoga sõidusuunas

WARNI NG
Ärge lülitage kaassõitja turvapatja välja.
Seljaga sõidusuunas

WARNI NG
Enne seljaga sõidusuunas oleva turvaistme paigaldamist tuleb kaassõitja turvapadi välja lülitada. Vastasel juhul võib laps turvapadja avanemisel vigastada või surma saada.

123
Ohutus
5

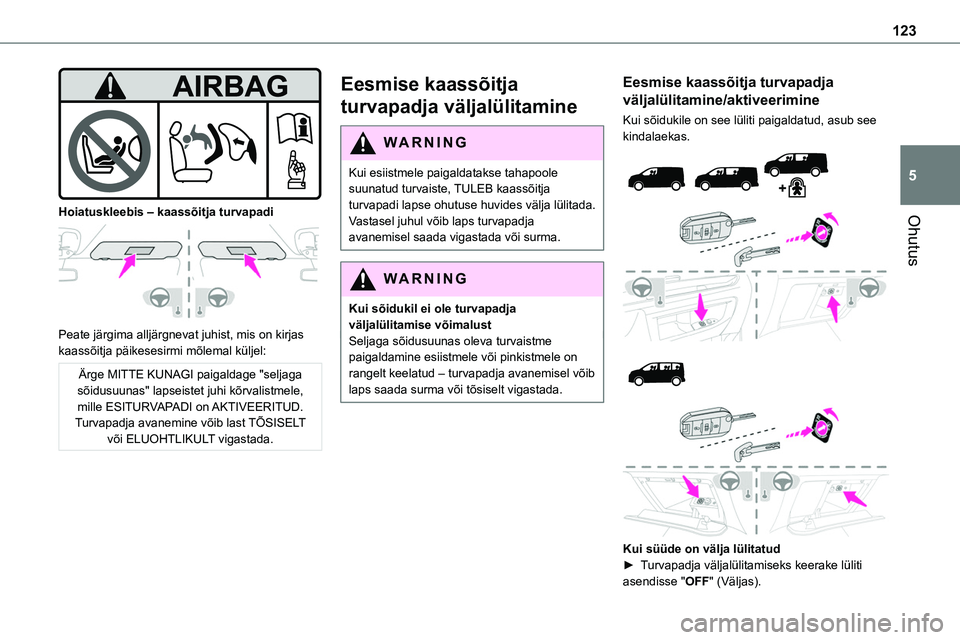

Hoiatuskleebis – kaassõitja turvapadi

Peate järgima alljärgnevat juhist, mis on kirjas kaassõitja päikesesirmi mõlemal küljel:
Ärge MITTE KUNAGI paigaldage "seljaga sõidusuunas" lapseistet juhi kõrvalistmele, mille ESITURVAPADI on AKTIVEERITUD. Turvapadja avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
Eesmise kaassõitja
turvapadja väljalülitamine
WARNI NG
Kui esiistmele paigaldatakse tahapoole suunatud turvaiste, TULEB kaassõitja turvapadi lapse ohutuse huvides välja lülitada. Vastasel juhul võib laps turvapadja avanemisel saada vigastada või surma.
WARNI NG
Kui sõidukil ei ole turvapadja väljalülitamise võimalustSeljaga sõidusuunas oleva turvaistme paigaldamine esiistmele või pinkistmele on rangelt keelatud – turvapadja avanemisel võib laps saada surma või tõsiselt vigastada.
Eesmise kaassõitja turvapadja
väljalülitamine/aktiveerimine
Kui sõidukile on see lüliti paigaldatud, asub see kindalaekas.




Kui süüde on välja lülitatud► Turvapadja väljalülitamiseks keerake lüliti asendisse "OFF" (Väljas).

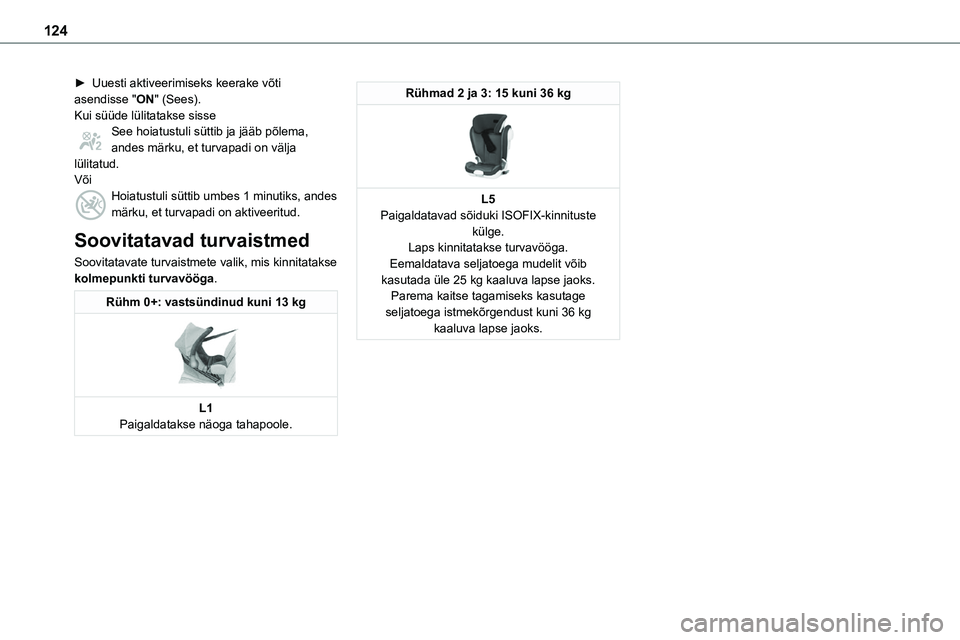

124
► Uuesti aktiveerimiseks keerake võti asendisse "ON" (Sees).Kui süüde lülitatakse sisseSee hoiatustuli süttib ja jääb põlema, andes märku, et turvapadi on välja lülitatud.VõiHoiatustuli süttib umbes 1 minutiks, andes märku, et turvapadi on aktiveeritud.
Soovitatavad turvaistmed
Soovitatavate turvaistmete valik, mis kinnitatakse kolmepunkti turvavööga.
Rühm 0+: vastsündinud kuni 13 kg

L1Paigaldatakse näoga tahapoole.
Rühmad 2 ja 3: 15 kuni 36 kg

L5Paigaldatavad sõiduki ISOFIX-kinnituste külge.Laps kinnitatakse turvavööga.Eemaldatava seljatoega mudelit võib kasutada üle 25 kg kaaluva lapse jaoks. Parema kaitse tagamiseks kasutage seljatoega istmekõrgendust kuni 36 kg kaaluva lapse jaoks.

125
Ohutus
5

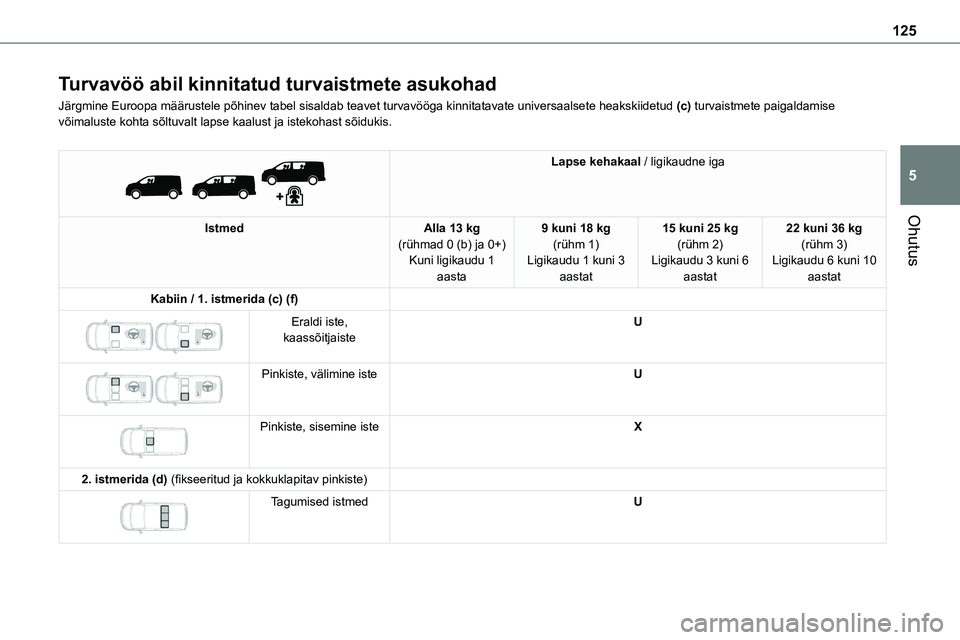

Turvavöö abil kinnitatud turvaistmete asukohad
Järgmine Euroopa määrustele põhinev tabel sisaldab teavet tu\
rvavööga kinnitatavate universaalsete heakskiidetud (c) turvaistmete paigaldamise võimaluste kohta sõltuvalt lapse kaalust ja istekohast sõidukis\
.


Lapse kehakaal / ligikaudne iga
IstmedAlla 13 kg(rühmad 0 (b) ja 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg(rühm 1)Ligikaudu 1 kuni 3 aastat
15 kuni 25 kg(rühm 2)Ligikaudu 3 kuni 6 aastat
22 kuni 36 kg(rühm 3)Ligikaudu 6 kuni 10 aastat
Kabiin / 1. istmerida (c) (f)

Eraldi iste, kaassõitjaisteU


Pinkiste, välimine isteU


Pinkiste, sisemine isteX
2. istmerida (d) (fikseeritud ja kokkuklapitav pinkiste)

Tagumised istmedU

126

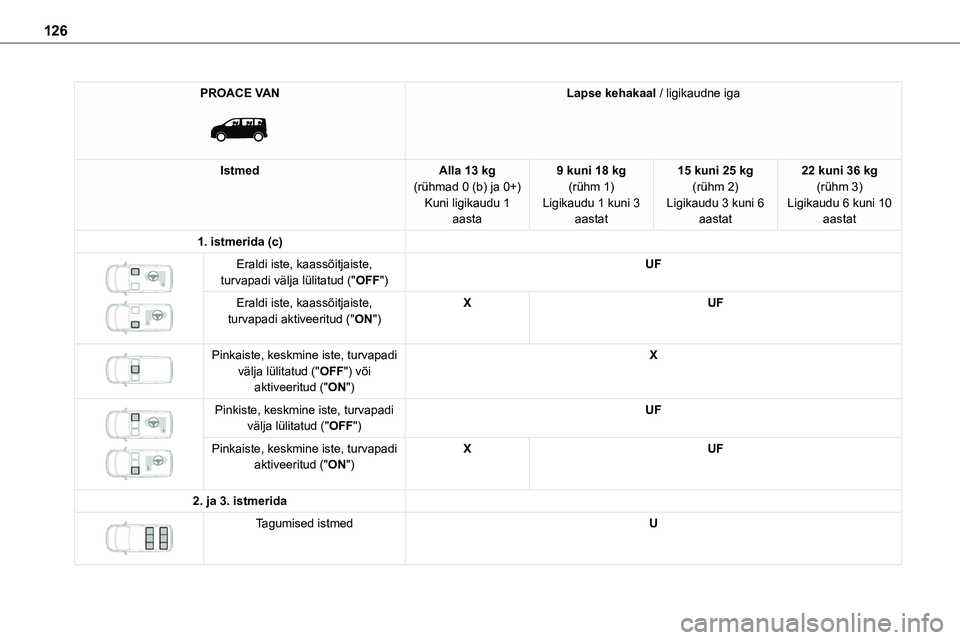

PROACE VAN

Lapse kehakaal / ligikaudne iga
IstmedAlla 13 kg(rühmad 0 (b) ja 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg(rühm 1)Ligikaudu 1 kuni 3 aastat
15 kuni 25 kg(rühm 2)Ligikaudu 3 kuni 6 aastat
22 kuni 36 kg(rühm 3)Ligikaudu 6 kuni 10 aastat
1. istmerida (c)

Eraldi iste, kaassõitjaiste, turvapadi välja lülitatud ("OFF")UF
Eraldi iste, kaassõitjaiste, turvapadi aktiveeritud ("ON")XUF


Pinkaiste, keskmine iste, turvapadi välja lülitatud ("OFF") või aktiveeritud ("ON")
X


Pinkiste, keskmine iste, turvapadi välja lülitatud ("OFF")UF
Pinkaiste, keskmine iste, turvapadi aktiveeritud ("ON")XUF
2. ja 3. istmerida

Tagumised istmedU

127
Ohutus
5

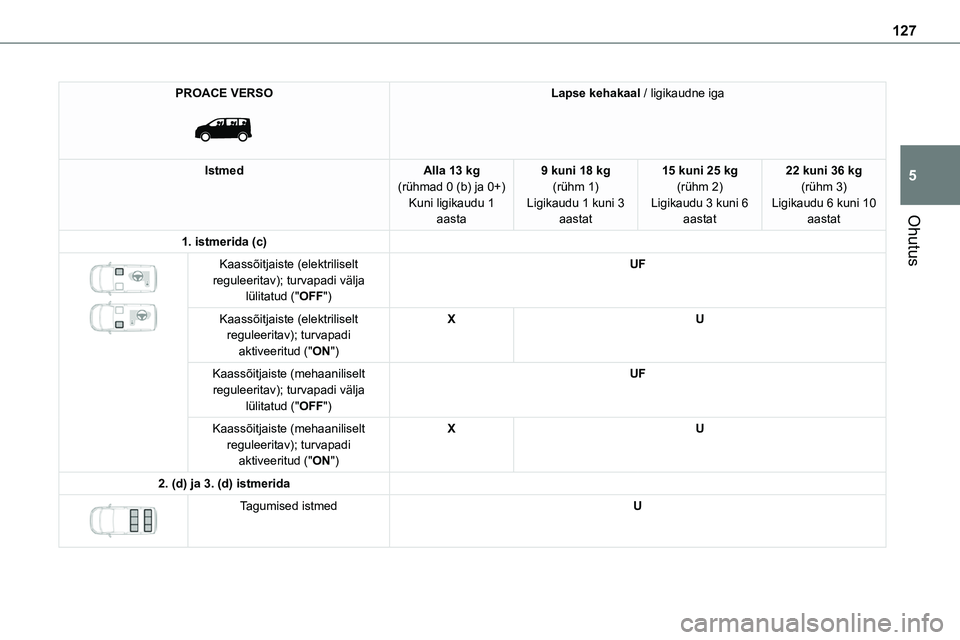

PROACE VERSO

Lapse kehakaal / ligikaudne iga
IstmedAlla 13 kg(rühmad 0 (b) ja 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg(rühm 1)Ligikaudu 1 kuni 3 aastat
15 kuni 25 kg(rühm 2)Ligikaudu 3 kuni 6 aastat
22 kuni 36 kg(rühm 3)Ligikaudu 6 kuni 10 aastat
1. istmerida (c)

Kaassõitjaiste (elektriliselt reguleeritav); turvapadi välja lülitatud ("OFF")
UF
Kaassõitjaiste (elektriliselt reguleeritav); turvapadi aktiveeritud ("ON")
XU
Kaassõitjaiste (mehaaniliselt reguleeritav); turvapadi välja lülitatud ("OFF")
UF
Kaassõitjaiste (mehaaniliselt reguleeritav); turvapadi aktiveeritud ("ON")
XU
2. (d) ja 3. (d) istmerida

Tagumised istmedU

128

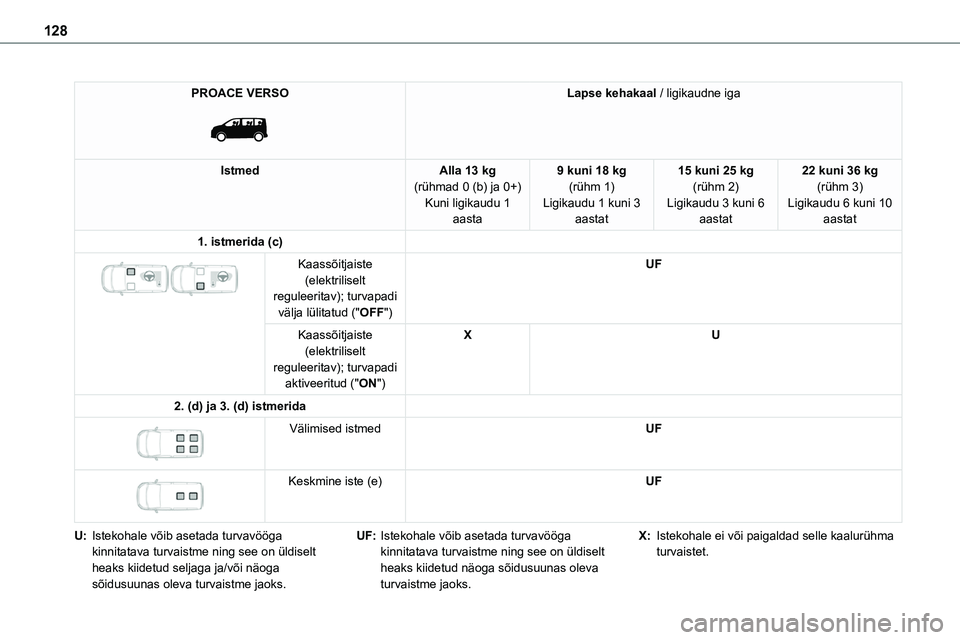

PROACE VERSO

Lapse kehakaal / ligikaudne iga
IstmedAlla 13 kg(rühmad 0 (b) ja 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg(rühm 1)Ligikaudu 1 kuni 3 aastat
15 kuni 25 kg(rühm 2)Ligikaudu 3 kuni 6 aastat
22 kuni 36 kg(rühm 3)Ligikaudu 6 kuni 10 aastat
1. istmerida (c)

Kaassõitjaiste (elektriliselt reguleeritav); turvapadi välja lülitatud ("OFF")
UF
Kaassõitjaiste (elektriliselt reguleeritav); turvapadi aktiveeritud ("ON")
XU
2. (d) ja 3. (d) istmerida

Välimised istmedUF


Keskmine iste (e)UF
U:Istekohale võib asetada turvavööga kinnitatava turvaistme ning see on üldiselt heaks kiidetud seljaga ja/või näoga sõidusuunas oleva turvaistme jaoks.
UF:Istekohale võib asetada turvavööga kinnitatava turvaistme ning see on üldiselt heaks kiidetud näoga sõidusuunas oleva turvaistme jaoks.
X:Istekohale ei või paigaldad selle kaalurühma turvaistet.

129
Ohutus
5

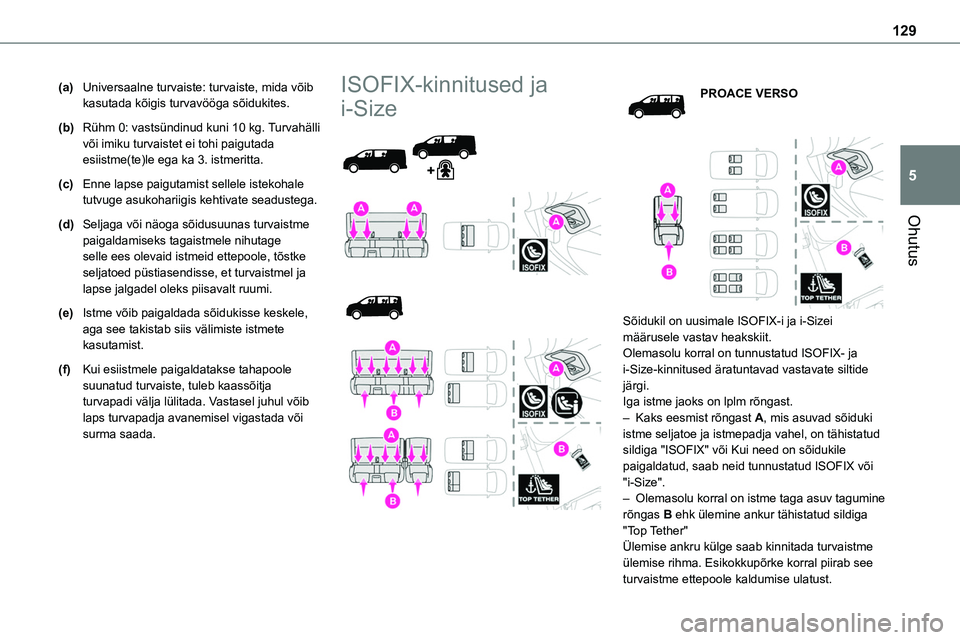

(a)Universaalne turvaiste: turvaiste, mida võib kasutada kõigis turvavööga sõidukites.
(b)Rühm 0: vastsündinud kuni 10 kg. Turvahälli või imiku turvaistet ei tohi paigutada esiistme(te)le ega ka 3. istmeritta.
(c)Enne lapse paigutamist sellele istekohale tutvuge asukohariigis kehtivate seadustega.
(d)Seljaga või näoga sõidusuunas turvaistme paigaldamiseks tagaistmele nihutage selle ees olevaid istmeid ettepoole, tõstke seljatoed püstiasendisse, et turvaistmel ja lapse jalgadel oleks piisavalt ruumi.
(e)Istme võib paigaldada sõidukisse keskele, aga see takistab siis välimiste istmete kasutamist.
(f)Kui esiistmele paigaldatakse tahapoole suunatud turvaiste, tuleb kaassõitja turvapadi välja lülitada. Vastasel juhul võib laps turvapadja avanemisel vigastada või surma saada.
ISOFIX-kinnitused ja
i-Size




PROACE VERSO


Sõidukil on uusimale ISOFIX-i ja i-Sizei määrusele vastav heakskiit.Olemasolu korral on tunnustatud ISOFIX- ja i-Size-kinnitused äratuntavad vastavate siltide järgi.Iga istme jaoks on lplm rõngast.– Kaks eesmist rõngast A, mis asuvad sõiduki istme seljatoe ja istmepadja vahel, on tähistatud sildiga "ISOFIX" või Kui need on sõidukile paigaldatud, saab neid tunnustatud ISOFIX või "i-Size".– Olemasolu korral on istme taga asuv tagumine rõngas B ehk ülemine ankur tähistatud sildiga "Top Tether"Ülemise ankru külge saab kinnitada turvaistme ülemise rihma. Esikokkupõrke korral piirab see turvaistme ettepoole kaldumise ulatust.

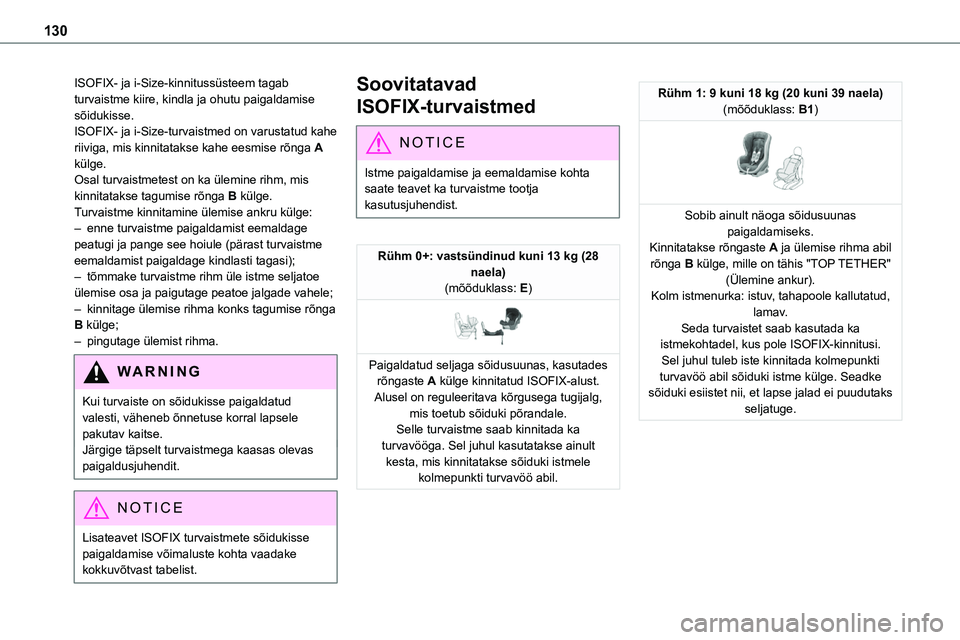

130
ISOFIX- ja i-Size-kinnitussüsteem tagab turvaistme kiire, kindla ja ohutu paigaldamise sõidukisse.ISOFIX- ja i-Size-turvaistmed on varustatud kahe riiviga, mis kinnitatakse kahe eesmise rõnga A külge.Osal turvaistmetest on ka ülemine rihm, mis kinnitatakse tagumise rõnga B külge.Turvaistme kinnitamine ülemise ankru külge:
– enne turvaistme paigaldamist eemaldage peatugi ja pange see hoiule (pärast turvaistme eemaldamist paigaldage kindlasti tagasi);– tõmmake turvaistme rihm üle istme seljatoe ülemise osa ja paigutage peatoe jalgade vahele;– kinnitage ülemise rihma konks tagumise rõnga B külge;– pingutage ülemist rihma.
WARNI NG
Kui turvaiste on sõidukisse paigaldatud valesti, väheneb õnnetuse korral lapsele pakutav kaitse.Järgige täpselt turvaistmega kaasas olevas paigaldusjuhendit.
NOTIC E
Lisateavet ISOFIX turvaistmete sõidukisse paigaldamise võimaluste kohta vaadake kokkuvõtvast tabelist.
Soovitatavad
ISOFIX-turvaistmed
NOTIC E
Istme paigaldamise ja eemaldamise kohta saate teavet ka turvaistme tootja kasutusjuhendist.
Rühm 0+: vastsündinud kuni 13 kg (28 naela)(mõõduklass: E)

Paigaldatud seljaga sõidusuunas, kasutades rõngaste A külge kinnitatud ISOFIX-alust.Alusel on reguleeritava kõrgusega tugijalg, mis toetub sõiduki põrandale.Selle turvaistme saab kinnitada ka
turvavööga. Sel juhul kasutatakse ainult kesta, mis kinnitatakse sõiduki istmele kolmepunkti turvavöö abil.
Rühm 1: 9 kuni 18 kg (20 kuni 39 naela)(mõõduklass: B1)

Sobib ainult näoga sõidusuunas paigaldamiseks.Kinnitatakse rõngaste A ja ülemise rihma abil rõnga B külge, mille on tähis "TOP TETHER" (Ülemine ankur).Kolm istmenurka: istuv, tahapoole kallutatud, lamav.Seda turvaistet saab kasutada ka istmekohtadel, kus pole ISOFIX-kinnitusi. Sel juhul tuleb iste kinnitada kolmepunkti turvavöö abil sõiduki istme külge. Seadke sõiduki esiistet nii, et lapse jalad ei puudutaks seljatuge.
