Page 241 of 360

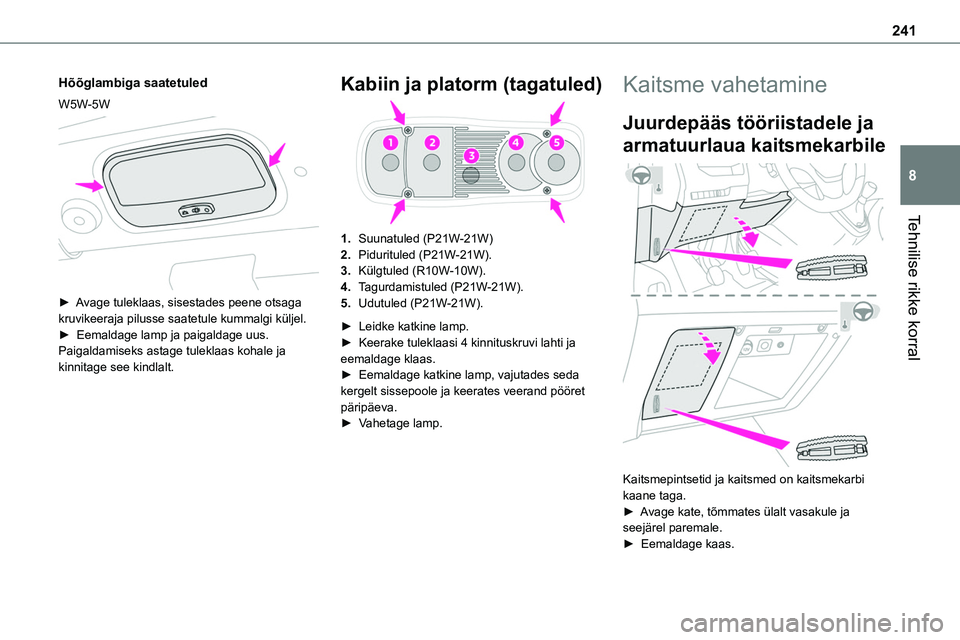

241
Tehnilise rikke korral
8
Hõõglambiga saatetuled
W5W-5W
► Avage tuleklaas, sisestades peene otsaga kruvikeeraja pilusse saatetule kummalgi küljel.► Eemaldage lamp ja paigaldage uus.Paigaldamiseks astage tuleklaas kohale ja kinnitage see kindlalt.
Kabiin ja platorm (tagatuled)
1.Suunatuled (P21W-21W)
2.Pidurituled (P21W-21W).
3.Külgtuled (R10W-10W).
4.Tagurdamistuled (P21W-21W).
5.Udutuled (P21W-21W).
► Leidke katkine lamp.► Keerake tuleklaasi 4 kinnituskruvi lahti ja eemaldage klaas.► Eemaldage katkine lamp, vajutades seda kergelt sissepoole ja keerates veerand pööret päripäeva.► Vahetage lamp.
Kaitsme vahetamine
Juurdepääs tööriistadele ja
armatuurlaua kaitsmekarbile
Kaitsmepintsetid ja kaitsmed on kaitsmekarbi kaane taga.► Avage kate, tõmmates ülalt vasakule ja seejärel paremale.
► Eemaldage kaas.
Page 242 of 360

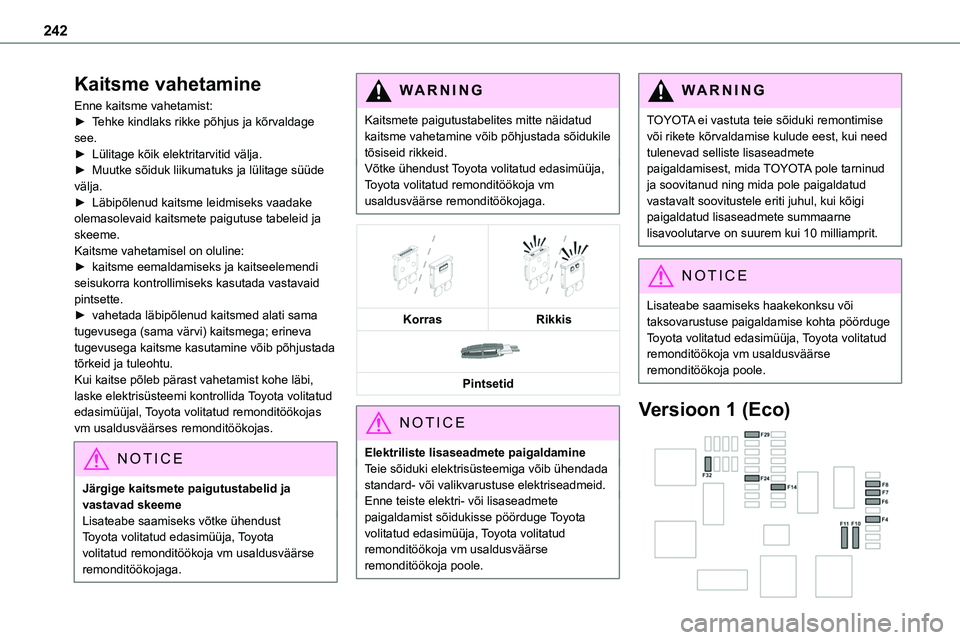

242
Kaitsme vahetamine
Enne kaitsme vahetamist:► Tehke kindlaks rikke põhjus ja kõrvaldage see.► Lülitage kõik elektritarvitid välja.► Muutke sõiduk liikumatuks ja lülitage süüde välja.► Läbipõlenud kaitsme leidmiseks vaadake olemasolevaid kaitsmete paigutuse tabeleid ja
skeeme.Kaitsme vahetamisel on oluline:► kaitsme eemaldamiseks ja kaitseelemendi seisukorra kontrollimiseks kasutada vastavaid pintsette.► vahetada läbipõlenud kaitsmed alati sama tugevusega (sama värvi) kaitsmega; erineva tugevusega kaitsme kasutamine võib põhjustada tõrkeid ja tuleohtu.Kui kaitse põleb pärast vahetamist kohe läbi, laske elektrisüsteemi kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
NOTIC E
Järgige kaitsmete paigutustabelid ja vastavad skeemeLisateabe saamiseks võtke ühendust
Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Kaitsmete paigutustabelites mitte näidatud kaitsme vahetamine võib põhjustada sõidukile tõsiseid rikkeid.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
KorrasRikkis
Pintsetid
NOTIC E
Elektriliste lisaseadmete paigaldamineTeie sõiduki elektrisüsteemiga võib ühendada standard- või valikvarustuse elektriseadmeid.Enne teiste elektri- või lisaseadmete paigaldamist sõidukisse pöörduge Toyota
volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
WARNI NG
TOYOTA ei vastuta teie sõiduki remontimise või rikete kõrvaldamise kulude eest, kui need tulenevad selliste lisaseadmete paigaldamisest, mida TOYOTA pole tarninud ja soovitanud ning mida pole paigaldatud vastavalt soovitustele eriti juhul, kui kõigi paigaldatud lisaseadmete summaarne
lisavoolutarve on suurem kui 10 milliamprit.
NOTIC E
Lisateabe saamiseks haakekonksu või taksovarustuse paigaldamise kohta pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Versioon 1 (Eco)

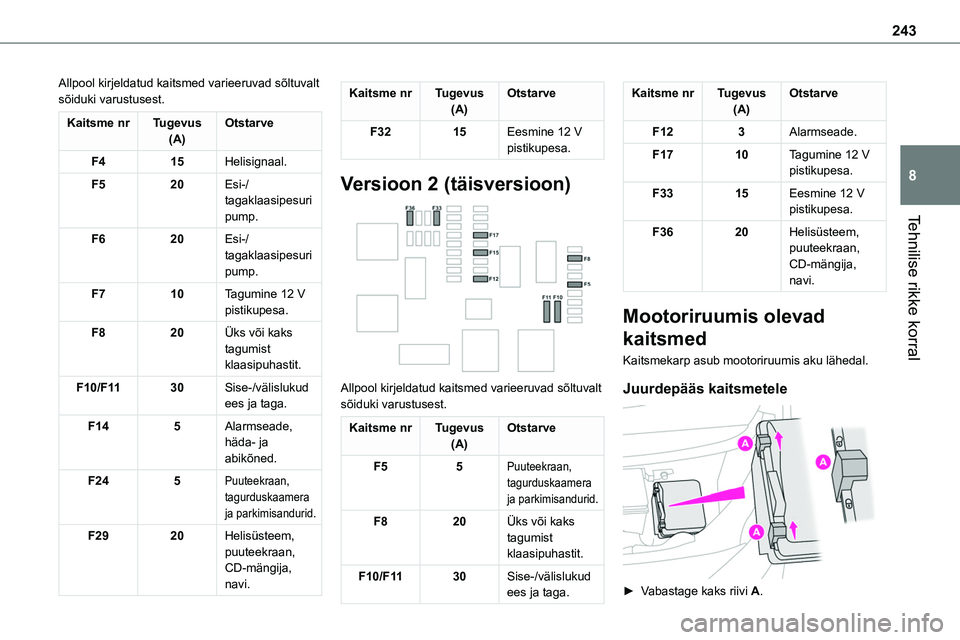

Page 243 of 360

243
Tehnilise rikke korral
8
Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus(A)Otstarve
F415Helisignaal.
F520Esi-/tagaklaasipesuri pump.
F620Esi-/tagaklaasipesuri pump.
F710Tagumine 12 V pistikupesa.
F820Üks või kaks tagumist klaasipuhastit.
F10/F1130Sise-/välislukud ees ja taga.
F145Alarmseade, häda- ja abikõned.
F245Puuteekraan, tagurduskaamera ja parkimisandurid.
F2920Helisüsteem, puuteekraan, CD-mängija, navi.
Kaitsme nrTugevus(A)Otstarve
F3215Eesmine 12 V pistikupesa.
Versioon 2 (täisversioon)
Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus(A)Otstarve
F55Puuteekraan, tagurduskaamera ja parkimisandurid.
F820Üks või kaks
tagumist klaasipuhastit.
F10/F1130Sise-/välislukud ees ja taga.
Kaitsme nrTugevus(A)Otstarve
F123Alarmseade.
F1710Tagumine 12 V pistikupesa.
F3315Eesmine 12 V pistikupesa.
F3620Helisüsteem, puuteekraan, CD-mängija, navi.
Mootoriruumis olevad
kaitsmed
Kaitsmekarp asub mootoriruumis aku lähedal.
Juurdepääs kaitsmetele
► Vabastage kaks riivi A.
Page 244 of 360

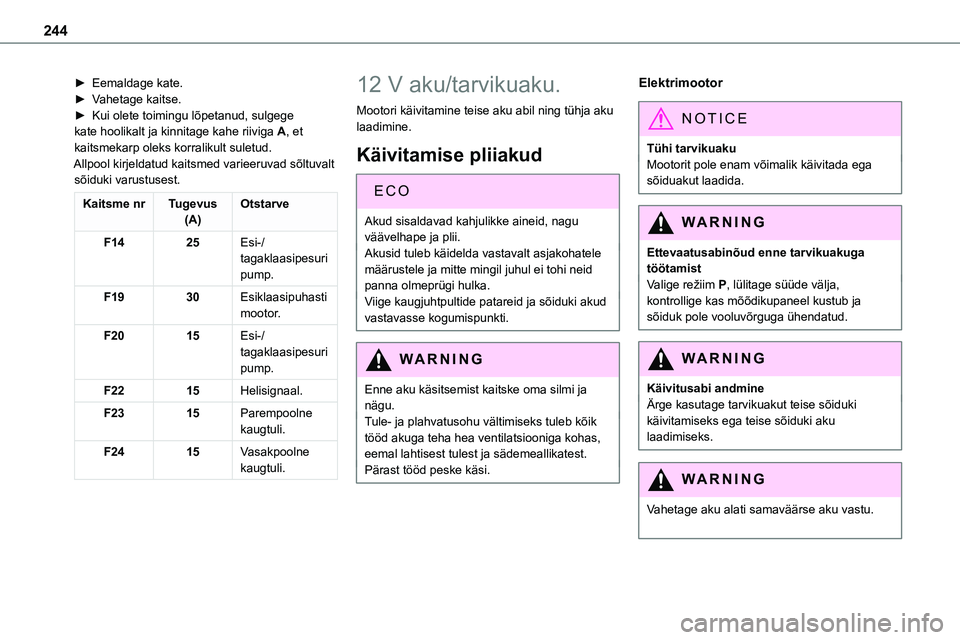

244
► Eemaldage kate.► Vahetage kaitse.► Kui olete toimingu lõpetanud, sulgege kate hoolikalt ja kinnitage kahe riiviga A, et kaitsmekarp oleks korralikult suletud.Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus(A)Otstarve
F1425Esi-/tagaklaasipesuri pump.
F1930Esiklaasipuhasti mootor.
F2015Esi-/tagaklaasipesuri pump.
F2215Helisignaal.
F2315Parempoolne kaugtuli.
F2415Vasakpoolne kaugtuli.
12 V aku/tarvikuaku.
Mootori käivitamine teise aku abil ning tühja aku laadimine.
Käivitamise pliiakud
EC O
Akud sisaldavad kahjulikke aineid, nagu väävelhape ja plii.Akusid tuleb käidelda vastavalt asjakohatele määrustele ja mitte mingil juhul ei tohi neid panna olmeprügi hulka.Viige kaugjuhtpultide patareid ja sõiduki akud vastavasse kogumispunkti.
WARNI NG
Enne aku käsitsemist kaitske oma silmi ja nägu.Tule- ja plahvatusohu vältimiseks tuleb kõik tööd akuga teha hea ventilatsiooniga kohas, eemal lahtisest tulest ja sädemeallikatest.Pärast tööd peske käsi.
Elektrimootor
NOTIC E
Tühi tarvikuakuMootorit pole enam võimalik käivitada ega sõiduakut laadida.
WARNI NG
Ettevaatusabinõud enne tarvikuakuga töötamistValige režiim P, lülitage süüde välja, kontrollige kas mõõdikupaneel kustub ja sõiduk pole vooluvõrguga ühendatud.
WARNI NG
Käivitusabi andmineÄrge kasutage tarvikuakut teise sõiduki käivitamiseks ega teise sõiduki aku laadimiseks.
WARNI NG
Vahetage aku alati samaväärse aku vastu.
Page 245 of 360

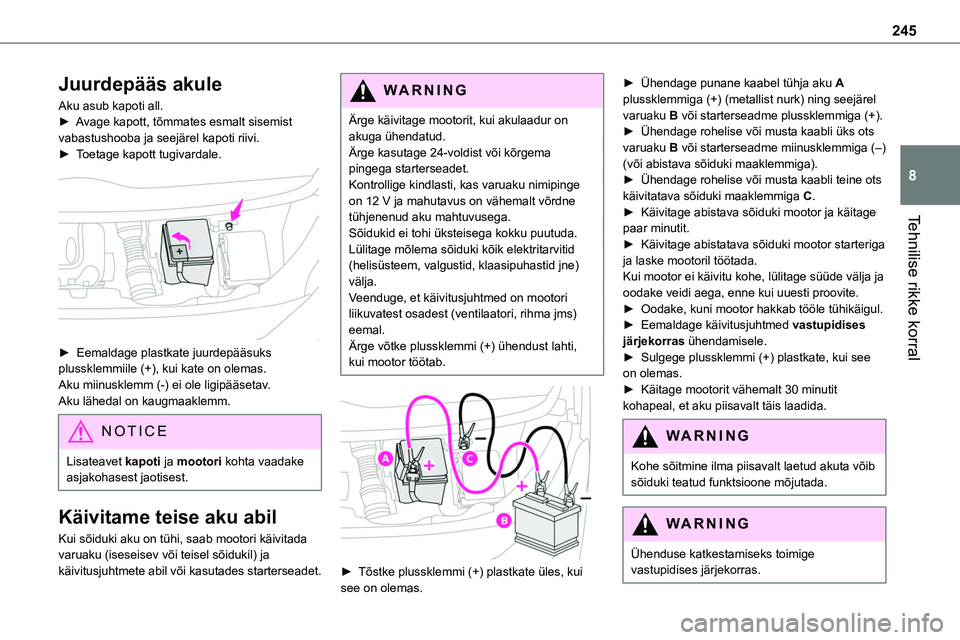

245
Tehnilise rikke korral
8
Juurdepääs akule
Aku asub kapoti all.► Avage kapott, tõmmates esmalt sisemist vabastushooba ja seejärel kapoti riivi.► Toetage kapott tugivardale.
► Eemaldage plastkate juurdepääsuks plussklemmiile (+), kui kate on olemas.Aku miinusklemm (-) ei ole ligipääsetav.Aku lähedal on kaugmaaklemm.
NOTIC E
Lisateavet kapoti ja mootori kohta vaadake asjakohasest jaotisest.
Käivitame teise aku abil
Kui sõiduki aku on tühi, saab mootori käivitada varuaku (iseseisev või teisel sõidukil) ja käivitusjuhtmete abil või kasutades starterseadet.
WARNI NG
Ärge käivitage mootorit, kui akulaadur on akuga ühendatud.Ärge kasutage 24-voldist või kõrgema pingega starterseadet.Kontrollige kindlasti, kas varuaku nimipinge on 12 V ja mahutavus on vähemalt võrdne tühjenenud aku mahtuvusega.
Sõidukid ei tohi üksteisega kokku puutuda.Lülitage mõlema sõiduki kõik elektritarvitid (helisüsteem, valgustid, klaasipuhastid jne) välja.Veenduge, et käivitusjuhtmed on mootori liikuvatest osadest (ventilaatori, rihma jms) eemal.Ärge võtke plussklemmi (+) ühendust lahti, kui mootor töötab.
► Tõstke plussklemmi (+) plastkate üles, kui see on olemas.
► Ühendage punane kaabel tühja aku A plussklemmiga (+) (metallist nurk) ning seejärel varuaku B või starterseadme plussklemmiga (+).► Ühendage rohelise või musta kaabli üks ots varuaku B või starterseadme miinusklemmiga (–) (või abistava sõiduki maaklemmiga).► Ühendage rohelise või musta kaabli teine ots käivitatava sõiduki maaklemmiga C.► Käivitage abistava sõiduki mootor ja käitage
paar minutit.► Käivitage abistatava sõiduki mootor starteriga ja laske mootoril töötada.Kui mootor ei käivitu kohe, lülitage süüde välja ja oodake veidi aega, enne kui uuesti proovite.► Oodake, kuni mootor hakkab tööle tühikäigul.► Eemaldage käivitusjuhtmed vastupidises järjekorras ühendamisele.► Sulgege plussklemmi (+) plastkate, kui see on olemas.► Käitage mootorit vähemalt 30 minutit kohapeal, et aku piisavalt täis laadida.
WARNI NG
Kohe sõitmine ilma piisavalt laetud akuta võib sõiduki teatud funktsioone mõjutada.
WARNI NG
Ühenduse katkestamiseks toimige vastupidises järjekorras.

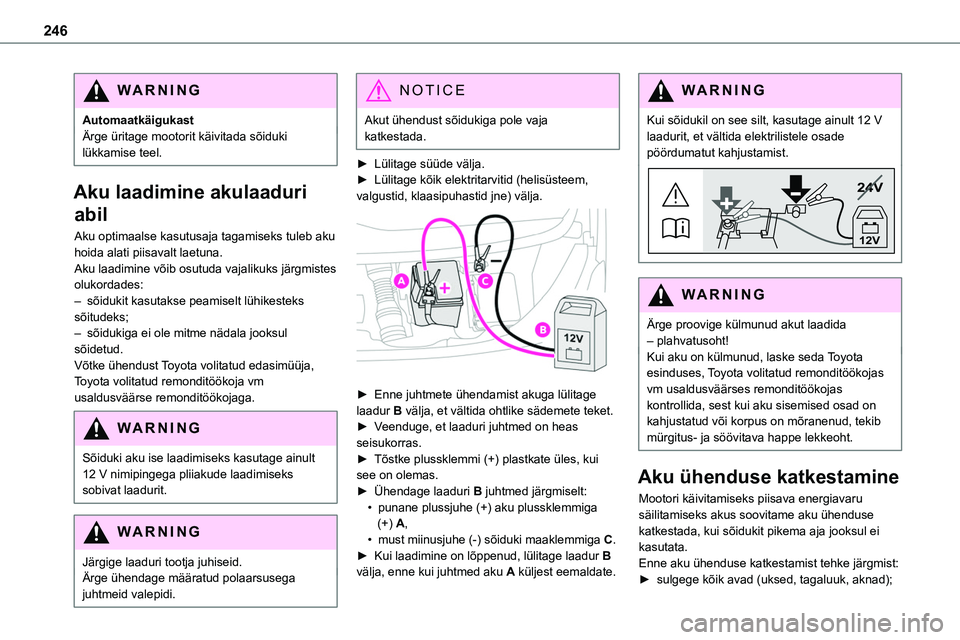

Page 246 of 360

246
WARNI NG
AutomaatkäigukastÄrge üritage mootorit käivitada sõiduki lükkamise teel.
Aku laadimine akulaaduri
abil
Aku optimaalse kasutusaja tagamiseks tuleb aku hoida alati piisavalt laetuna.Aku laadimine võib osutuda vajalikuks järgmistes olukordades:– sõidukit kasutakse peamiselt lühikesteks sõitudeks;– sõidukiga ei ole mitme nädala jooksul sõidetud.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Sõiduki aku ise laadimiseks kasutage ainult 12 V nimipingega pliiakude laadimiseks sobivat laadurit.
WARNI NG
Järgige laaduri tootja juhiseid.Ärge ühendage määratud polaarsusega
juhtmeid valepidi.
NOTIC E
Akut ühendust sõidukiga pole vaja katkestada.
► Lülitage süüde välja.► Lülitage kõik elektritarvitid (helisüsteem, valgustid, klaasipuhastid jne) välja.
► Enne juhtmete ühendamist akuga lülitage laadur B välja, et vältida ohtlike sädemete teket.► Veenduge, et laaduri juhtmed on heas seisukorras.► Tõstke plussklemmi (+) plastkate üles, kui see on olemas.► Ühendage laaduri B juhtmed järgmiselt:• punane plussjuhe (+) aku plussklemmiga (+) A,
• must miinusjuhe (-) sõiduki maaklemmiga C.► Kui laadimine on lõppenud, lülitage laadur B välja, enne kui juhtmed aku A küljest eemaldate.
WARNI NG
Kui sõidukil on see silt, kasutage ainult 12 V laadurit, et vältida elektrilistele osade pöördumatut kahjustamist.
24V
12V
WARNI NG
Ärge proovige külmunud akut laadida – plahvatusoht!Kui aku on külmunud, laske seda Toyota esinduses, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas kontrollida, sest kui aku sisemised osad on kahjustatud või korpus on mõranenud, tekib
mürgitus- ja söövitava happe lekkeoht.
Aku ühenduse katkestamine
Mootori käivitamiseks piisava energiavaru säilitamiseks akus soovitame aku ühenduse katkestada, kui sõidukit pikema aja jooksul ei kasutata.Enne aku ühenduse katkestamist tehke järgmist:► sulgege kõik avad (uksed, tagaluuk, aknad);
Page 247 of 360

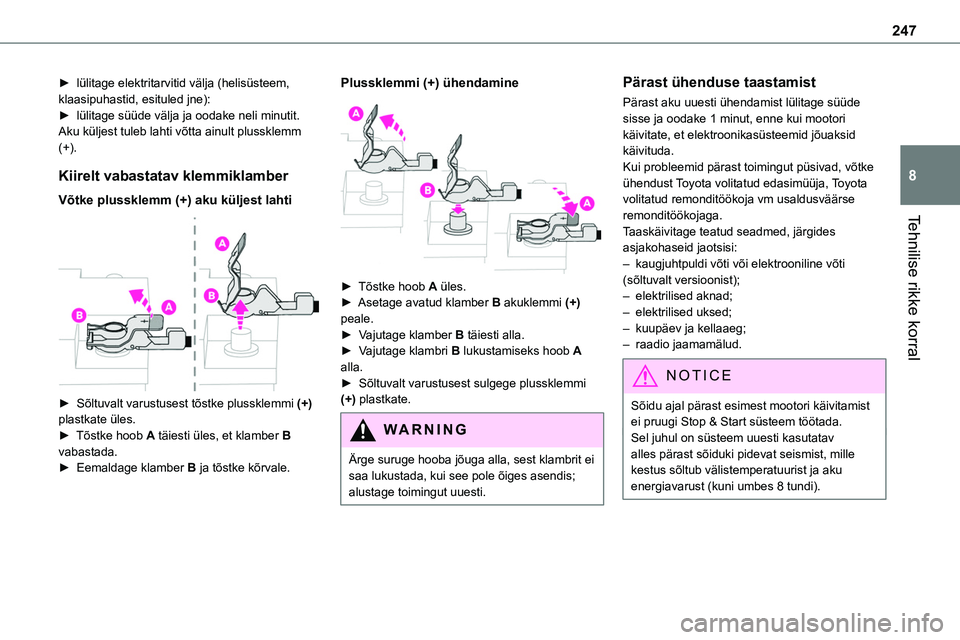

247
Tehnilise rikke korral
8
► lülitage elektritarvitid välja (helisüsteem, klaasipuhastid, esituled jne):► lülitage süüde välja ja oodake neli minutit.Aku küljest tuleb lahti võtta ainult plussklemm (+).
Kiirelt vabastatav klemmiklamber
Võtke plussklemm (+) aku küljest lahti
► Sõltuvalt varustusest tõstke plussklemmi (+) plastkate üles.► Tõstke hoob A täiesti üles, et klamber B vabastada.► Eemaldage klamber B ja tõstke kõrvale.
Plussklemmi (+) ühendamine
► Tõstke hoob A üles.► Asetage avatud klamber B akuklemmi (+) peale.► Vajutage klamber B täiesti alla.► Vajutage klambri B lukustamiseks hoob A alla.► Sõltuvalt varustusest sulgege plussklemmi (+) plastkate.
WARNI NG
Ärge suruge hooba jõuga alla, sest klambrit ei saa lukustada, kui see pole õiges asendis; alustage toimingut uuesti.
Pärast ühenduse taastamist
Pärast aku uuesti ühendamist lülitage süüde sisse ja oodake 1 minut, enne kui mootori käivitate, et elektroonikasüsteemid jõuaksid käivituda.Kui probleemid pärast toimingut püsivad, võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Taaskäivitage teatud seadmed, järgides asjakohaseid jaotsisi:– kaugjuhtpuldi võti või elektrooniline võti (sõltuvalt versioonist);– elektrilised aknad;– elektrilised uksed;– kuupäev ja kellaaeg;– raadio jaamamälud.
NOTIC E
Sõidu ajal pärast esimest mootori käivitamist ei pruugi Stop & Start süsteem töötada.Sel juhul on süsteem uuesti kasutatav alles pärast sõiduki pidevat seismist, mille kestus sõltub välistemperatuurist ja aku energiavarust (kuni umbes 8 tundi).
Page 248 of 360

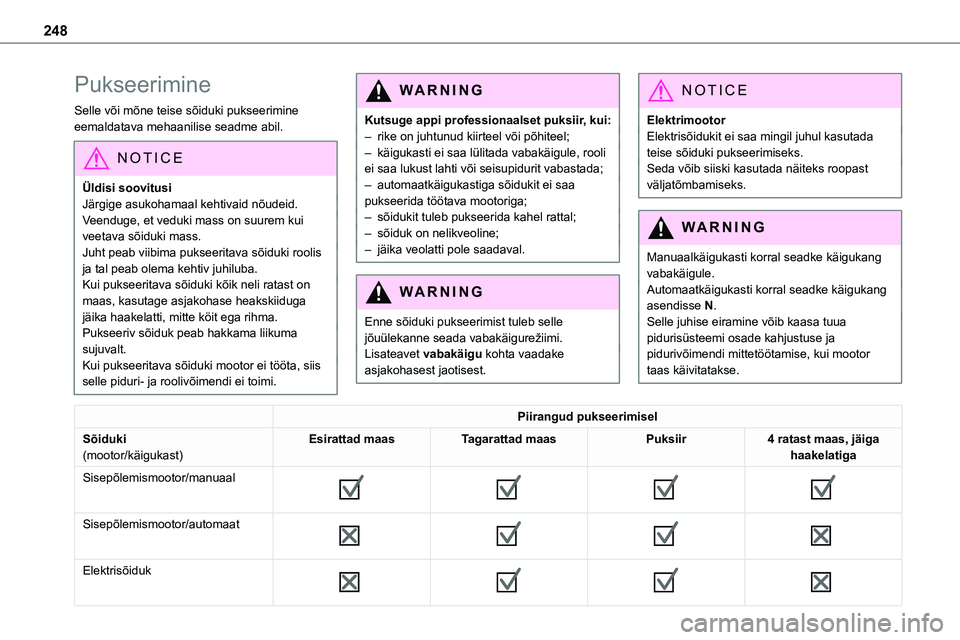

248
Pukseerimine
Selle või mõne teise sõiduki pukseerimine eemaldatava mehaanilise seadme abil.
NOTIC E
Üldisi soovitusiJärgige asukohamaal kehtivaid nõudeid.Veenduge, et veduki mass on suurem kui
veetava sõiduki mass.Juht peab viibima pukseeritava sõiduki roolis ja tal peab olema kehtiv juhiluba.Kui pukseeritava sõiduki kõik neli ratast on maas, kasutage asjakohase heakskiiduga jäika haakelatti, mitte köit ega rihma.Pukseeriv sõiduk peab hakkama liikuma sujuvalt.Kui pukseeritava sõiduki mootor ei tööta, siis selle piduri- ja roolivõimendi ei toimi.
WARNI NG
Kutsuge appi professionaalset puksiir, kui:– rike on juhtunud kiirteel või põhiteel;– käigukasti ei saa lülitada vabakäigule, rooli ei saa lukust lahti või seisupidurit vabastada;– automaatkäigukastiga sõidukit ei saa pukseerida töötava mootoriga;– sõidukit tuleb pukseerida kahel rattal;
– sõiduk on nelikveoline;– jäika veolatti pole saadaval.
WARNI NG
Enne sõiduki pukseerimist tuleb selle jõuülekanne seada vabakäigurežiimi.Lisateavet vabakäigu kohta vaadake asjakohasest jaotisest.
NOTIC E
ElektrimootorElektrisõidukit ei saa mingil juhul kasutada teise sõiduki pukseerimiseks.Seda võib siiski kasutada näiteks roopast väljatõmbamiseks.
WARNI NG
Manuaalkäigukasti korral seadke käigukang vabakäigule.Automaatkäigukasti korral seadke käigukang asendisse N.Selle juhise eiramine võib kaasa tuua pidurisüsteemi osade kahjustuse ja pidurivõimendi mittetöötamise, kui mootor taas käivitatakse.
Piirangud pukseerimisel
Sõiduki(mootor/käigukast)Esirattad maasTagarattad maasPuksiir4 ratast maas, jäiga haakelatiga
Sisepõlemismootor/manuaal
Sisepõlemismootor/automaat
Elektrisõiduk
Page 249 of 360

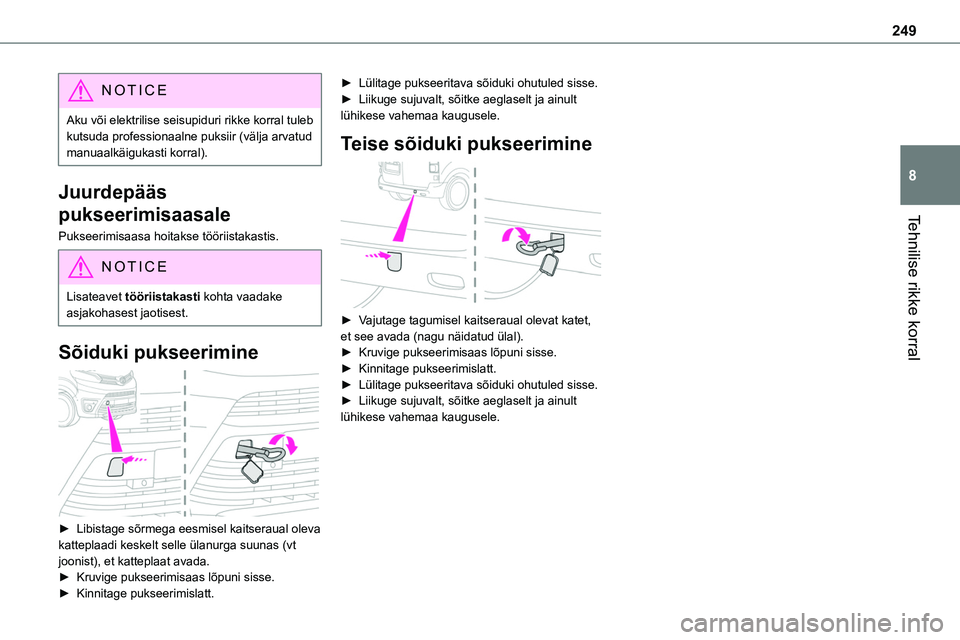

249
Tehnilise rikke korral
8
NOTIC E
Aku või elektrilise seisupiduri rikke korral tuleb kutsuda professionaalne puksiir (välja arvatud manuaalkäigukasti korral).
Juurdepääs
pukseerimisaasale
Pukseerimisaasa hoitakse tööriistakastis.
NOTIC E
Lisateavet tööriistakasti kohta vaadake asjakohasest jaotisest.
Sõiduki pukseerimine
► Libistage sõrmega eesmisel kaitseraual oleva katteplaadi keskelt selle ülanurga suunas (vt joonist), et katteplaat avada.► Kruvige pukseerimisaas lõpuni sisse.
► Kinnitage pukseerimislatt.
► Lülitage pukseeritava sõiduki ohutuled sisse.► Liikuge sujuvalt, sõitke aeglaselt ja ainult lühikese vahemaa kaugusele.
Teise sõiduki pukseerimine
► Vajutage tagumisel kaitseraual olevat katet, et see avada (nagu näidatud ülal).► Kruvige pukseerimisaas lõpuni sisse.► Kinnitage pukseerimislatt.► Lülitage pukseeritava sõiduki ohutuled sisse.► Liikuge sujuvalt, sõitke aeglaselt ja ainult lühikese vahemaa kaugusele.
Page 250 of 360

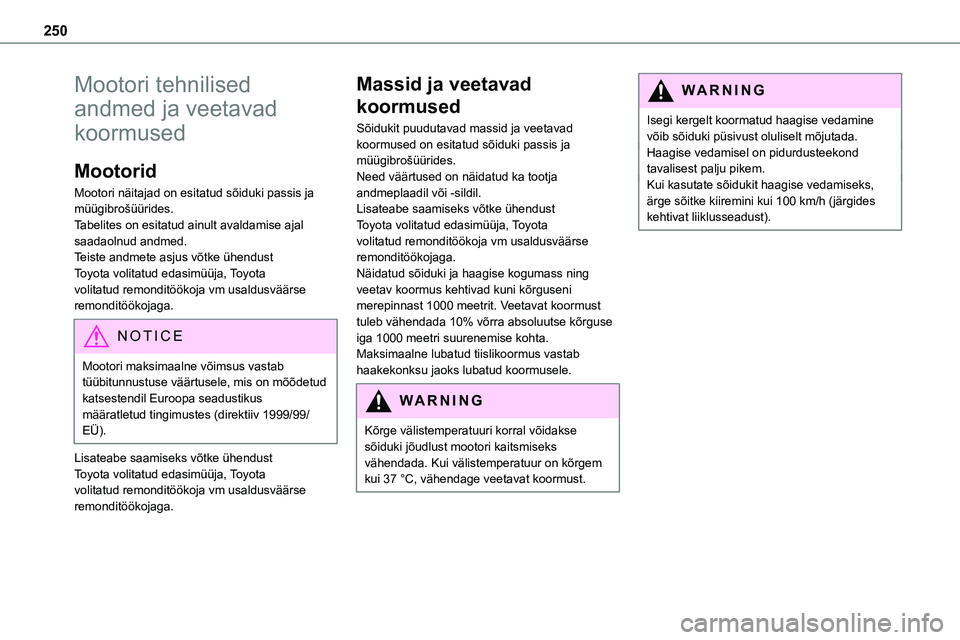

250
Mootori tehnilised
andmed ja veetavad
koormused
Mootorid
Mootori näitajad on esitatud sõiduki passis ja müügibrošüürides.
Tabelites on esitatud ainult avaldamise ajal saadaolnud andmed.Teiste andmete asjus võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
NOTIC E
Mootori maksimaalne võimsus vastab tüübitunnustuse väärtusele, mis on mõõdetud katsestendil Euroopa seadustikus määratletud tingimustes (direktiiv 1999/99/EÜ).
Lisateabe saamiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Massid ja veetavad
koormused
Sõidukit puudutavad massid ja veetavad koormused on esitatud sõiduki passis ja müügibrošüürides.Need väärtused on näidatud ka tootja andmeplaadil või -sildil.Lisateabe saamiseks võtke ühendust
Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.Näidatud sõiduki ja haagise kogumass ning veetav koormus kehtivad kuni kõrguseni merepinnast 1000 meetrit. Veetavat koormust tuleb vähendada 10% võrra absoluutse kõrguse iga 1000 meetri suurenemise kohta.Maksimaalne lubatud tiislikoormus vastab haakekonksu jaoks lubatud koormusele.
WARNI NG
Kõrge välistemperatuuri korral võidakse sõiduki jõudlust mootori kaitsmiseks vähendada. Kui välistemperatuur on kõrgem kui 37 °C, vähendage veetavat koormust.
WARNI NG
Isegi kergelt koormatud haagise vedamine võib sõiduki püsivust oluliselt mõjutada.Haagise vedamisel on pidurdusteekond tavalisest palju pikem.Kui kasutate sõidukit haagise vedamiseks, ärge sõitke kiiremini kui 100 km/h (järgides kehtivat liiklusseadust).
