TOYOTA PROACE 2022 Manual de utilização (in Portuguese)

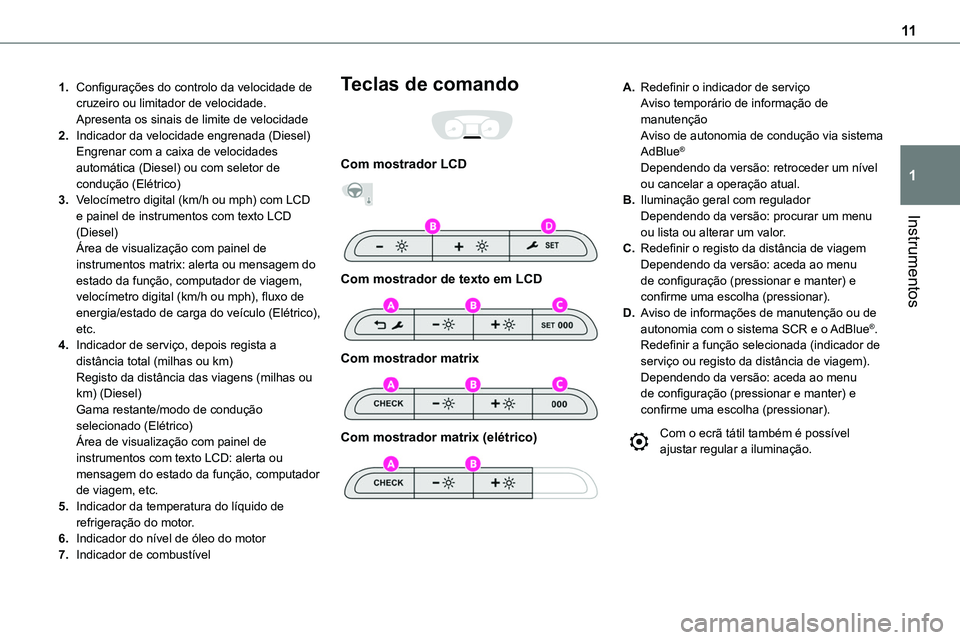

11
Instrumentos
1
1.Configurações do controlo da velocidade de cruzeiro ou limitador de velocidade.Apresenta os sinais de limite de velocidade
2.Indicador da velocidade engrenada (Diesel)Engrenar com a caixa de velocidades automática (Diesel) ou com seletor de condução (Elétrico)
3.Velocímetro digital (km/h ou mph) com LCD e painel de instrumentos com texto LCD (Diesel)Área de visualização com painel de instrumentos matrix: alerta ou mensagem do estado da função, computador de viagem, velocímetro digital (km/h ou mph), fluxo de energia/estado de carga do veículo (Elétrico), etc.
4.Indicador de serviço, depois regista a distância total (milhas ou km)Registo da distância das viagens (milhas ou km) (Diesel)Gama restante/modo de condução selecionado (Elétrico)Área de visualização com painel de instrumentos com texto LCD: alerta ou mensagem do estado da função, computador de viagem, etc.
5.Indicador da temperatura do líquido de refrigeração do motor.
6.Indicador do nível de óleo do motor
7.Indicador de combustível
Teclas de comando

Com mostrador LCD


Com mostrador de texto em LCD

Com mostrador matrix

Com mostrador matrix (elétrico)

A.Redefinir o indicador de serviçoAviso temporário de informação de manutençãoAviso de autonomia de condução via sistema AdBlue®
Dependendo da versão: retroceder um nível ou cancelar a operação atual.
B.Iluminação geral com reguladorDependendo da versão: procurar um menu ou lista ou alterar um valor.
C.Redefinir o registo da distância de viagemDependendo da versão: aceda ao menu de configuração (pressionar e manter) e confirme uma escolha (pressionar).
D.Aviso de informações de manutenção ou de autonomia com o sistema SCR e o AdBlue®.Redefinir a função selecionada (indicador de serviço ou registo da distância de viagem).Dependendo da versão: aceda ao menu de configuração (pressionar e manter) e confirme uma escolha (pressionar).
Com o ecrã tátil também é possível ajustar regular a iluminação.

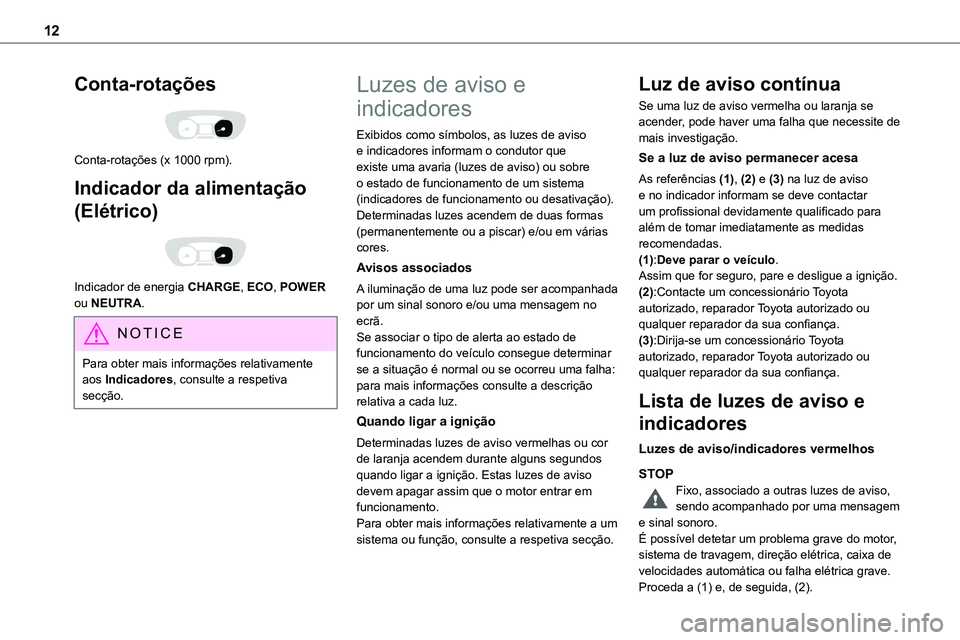

12
Conta-rotações

Conta-rotações (x 1000 rpm).
Indicador da alimentação
(Elétrico)

Indicador de energia CHARGE, ECO, POWER ou NEUTRA.
NOTIC E
Para obter mais informações relativamente aos Indicadores, consulte a respetiva secção.
Luzes de aviso e
indicadores
Exibidos como símbolos, as luzes de aviso e indicadores informam o condutor que existe uma avaria (luzes de aviso) ou sobre o estado de funcionamento de um sistema (indicadores de funcionamento ou desativação). Determinadas luzes acendem de duas formas
(permanentemente ou a piscar) e/ou em várias cores.
Avisos associados
A iluminação de uma luz pode ser acompanhada por um sinal sonoro e/ou uma mensagem no ecrã. Se associar o tipo de alerta ao estado de funcionamento do veículo consegue determinar se a situação é normal ou se ocorreu uma falha: para mais informações consulte a descrição relativa a cada luz.
Quando ligar a ignição
Determinadas luzes de aviso vermelhas ou cor de laranja acendem durante alguns segundos quando ligar a ignição. Estas luzes de aviso devem apagar assim que o motor entrar em funcionamento.Para obter mais informações relativamente a um sistema ou função, consulte a respetiva secção.
Luz de aviso contínua
Se uma luz de aviso vermelha ou laranja se acender, pode haver uma falha que necessite de mais investigação.
Se a luz de aviso permanecer acesa
As referências (1), (2) e (3) na luz de aviso e no indicador informam se deve contactar um profissional devidamente qualificado para
além de tomar imediatamente as medidas recomendadas.(1):Deve parar o veículo.Assim que for seguro, pare e desligue a ignição.(2):Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.(3):Dirija-se um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Lista de luzes de aviso e
indicadores
Luzes de aviso/indicadores vermelhos
STOPFixo, associado a outras luzes de aviso, sendo acompanhado por uma mensagem e sinal sonoro.É possível detetar um problema grave do motor, sistema de travagem, direção elétrica, caixa de velocidades automática ou falha elétrica grave.Proceda a (1) e, de seguida, (2).

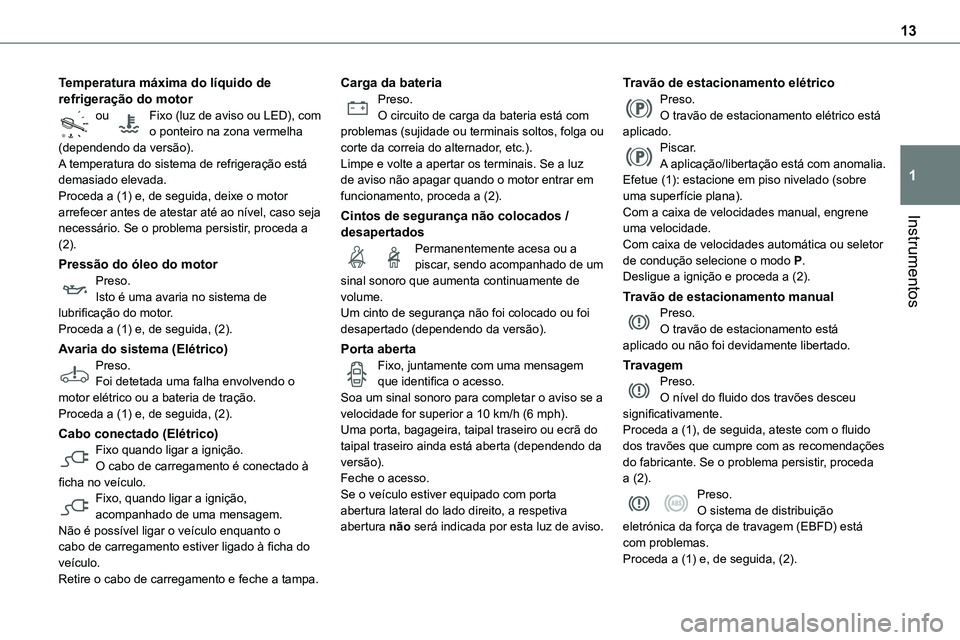

13
Instrumentos
1
Temperatura máxima do líquido de refrigeração do motorou Fixo (luz de aviso ou LED), com o ponteiro na zona vermelha (dependendo da versão).A temperatura do sistema de refrigeração está demasiado elevada.Proceda a (1) e, de seguida, deixe o motor arrefecer antes de atestar até ao nível, caso seja
necessário. Se o problema persistir, proceda a (2).
Pressão do óleo do motorPreso.Isto é uma avaria no sistema de lubrificação do motor.Proceda a (1) e, de seguida, (2).
Avaria do sistema (Elétrico)Preso.Foi detetada uma falha envolvendo o motor elétrico ou a bateria de tração.Proceda a (1) e, de seguida, (2).
Cabo conectado (Elétrico)Fixo quando ligar a ignição.O cabo de carregamento é conectado à ficha no veículo.Fixo, quando ligar a ignição, acompanhado de uma mensagem.Não é possível ligar o veículo enquanto o cabo de carregamento estiver ligado à ficha do veículo.Retire o cabo de carregamento e feche a tampa.
Carga da bateriaPreso.O circuito de carga da bateria está com problemas (sujidade ou terminais soltos, folga ou corte da correia do alternador, etc.).Limpe e volte a apertar os terminais. Se a luz de aviso não apagar quando o motor entrar em funcionamento, proceda a (2).
Cintos de segurança não colocados /
desapertadosPermanentemente acesa ou a piscar, sendo acompanhado de um sinal sonoro que aumenta continuamente de volume.Um cinto de segurança não foi colocado ou foi desapertado (dependendo da versão).
Porta abertaFixo, juntamente com uma mensagem que identifica o acesso.Soa um sinal sonoro para completar o aviso se a velocidade for superior a 10 km/h (6 mph).Uma porta, bagageira, taipal traseiro ou ecrã do taipal traseiro ainda está aberta (dependendo da versão).Feche o acesso.Se o veículo estiver equipado com porta abertura lateral do lado direito, a respetiva abertura não será indicada por esta luz de aviso.
Travão de estacionamento elétricoPreso.O travão de estacionamento elétrico está aplicado.Piscar.A aplicação/libertação está com anomalia.Efetue (1): estacione em piso nivelado (sobre uma superfície plana). Com a caixa de velocidades manual, engrene
uma velocidade.Com caixa de velocidades automática ou seletor de condução selecione o modo P.Desligue a ignição e proceda a (2).
Travão de estacionamento manualPreso.O travão de estacionamento está aplicado ou não foi devidamente libertado.
TravagemPreso.O nível do fluido dos travões desceu significativamente.Proceda a (1), de seguida, ateste com o fluido dos travões que cumpre com as recomendações do fabricante. Se o problema persistir, proceda a (2).Preso.O sistema de distribuição eletrónica da força de travagem (EBFD) está com problemas.Proceda a (1) e, de seguida, (2).

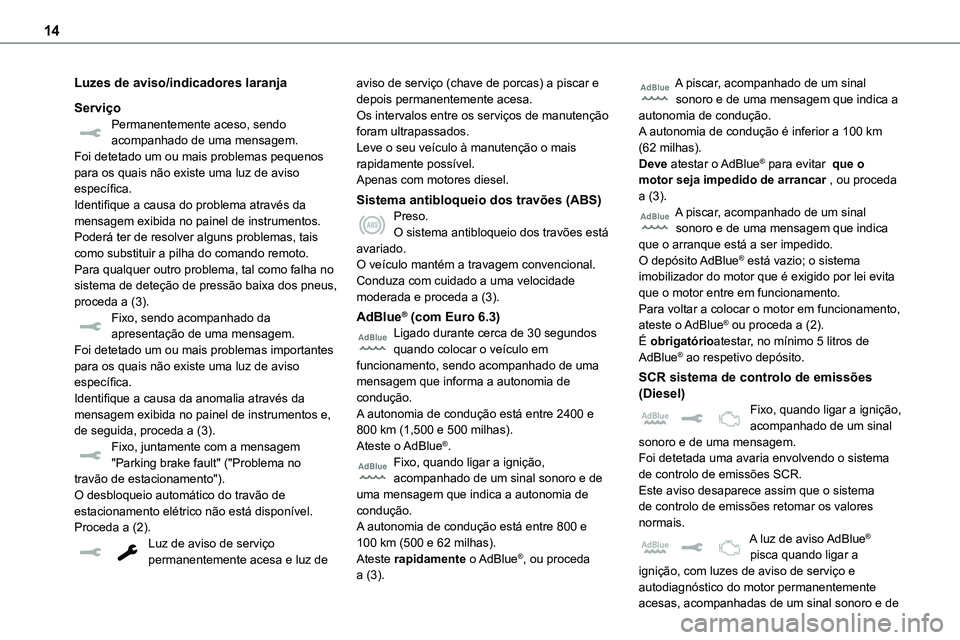

14
Luzes de aviso/indicadores laranja
ServiçoPermanentemente aceso, sendo acompanhado de uma mensagem.Foi detetado um ou mais problemas pequenos para os quais não existe uma luz de aviso específica.Identifique a causa do problema através da mensagem exibida no painel de instrumentos.
Poderá ter de resolver alguns problemas, tais como substituir a pilha do comando remoto.Para qualquer outro problema, tal como falha no sistema de deteção de pressão baixa dos pneus, proceda a (3).Fixo, sendo acompanhado da apresentação de uma mensagem.Foi detetado um ou mais problemas importantes para os quais não existe uma luz de aviso específica.Identifique a causa da anomalia através da mensagem exibida no painel de instrumentos e, de seguida, proceda a (3).Fixo, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").O desbloqueio automático do travão de estacionamento elétrico não está disponível.Proceda a (2).Luz de aviso de serviço permanentemente acesa e luz de
aviso de serviço (chave de porcas) a piscar e depois permanentemente acesa.Os intervalos entre os serviços de manutenção foram ultrapassados.Leve o seu veículo à manutenção o mais rapidamente possível.Apenas com motores diesel.
Sistema antibloqueio dos travões (ABS)Preso.
O sistema antibloqueio dos travões está avariado.O veículo mantém a travagem convencional.Conduza com cuidado a uma velocidade moderada e proceda a (3).
AdBlue® (com Euro 6.3)Ligado durante cerca de 30 segundos quando colocar o veículo em funcionamento, sendo acompanhado de uma mensagem que informa a autonomia de condução.A autonomia de condução está entre 2400 e 800 km (1,500 e 500 milhas).Ateste o AdBlue®.Fixo, quando ligar a ignição, acompanhado de um sinal sonoro e de uma mensagem que indica a autonomia de condução.A autonomia de condução está entre 800 e 100 km (500 e 62 milhas).Ateste rapidamente o AdBlue®, ou proceda a (3).
A piscar, acompanhado de um sinal sonoro e de uma mensagem que indica a autonomia de condução.A autonomia de condução é inferior a 100 km (62 milhas).Deve atestar o AdBlue® para evitar que o motor seja impedido de arrancar , ou proceda a (3).A piscar, acompanhado de um sinal
sonoro e de uma mensagem que indica que o arranque está a ser impedido.O depósito AdBlue® está vazio; o sistema imobilizador do motor que é exigido por lei evita que o motor entre em funcionamento.Para voltar a colocar o motor em funcionamento, ateste o AdBlue® ou proceda a (2).É obrigatórioatestar, no mínimo 5 litros de AdBlue® ao respetivo depósito.
SCR sistema de controlo de emissões (Diesel)Fixo, quando ligar a ignição, acompanhado de um sinal sonoro e de uma mensagem.Foi detetada uma avaria envolvendo o sistema de controlo de emissões SCR.Este aviso desaparece assim que o sistema de controlo de emissões retomar os valores normais.A luz de aviso AdBlue® pisca quando ligar a ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de

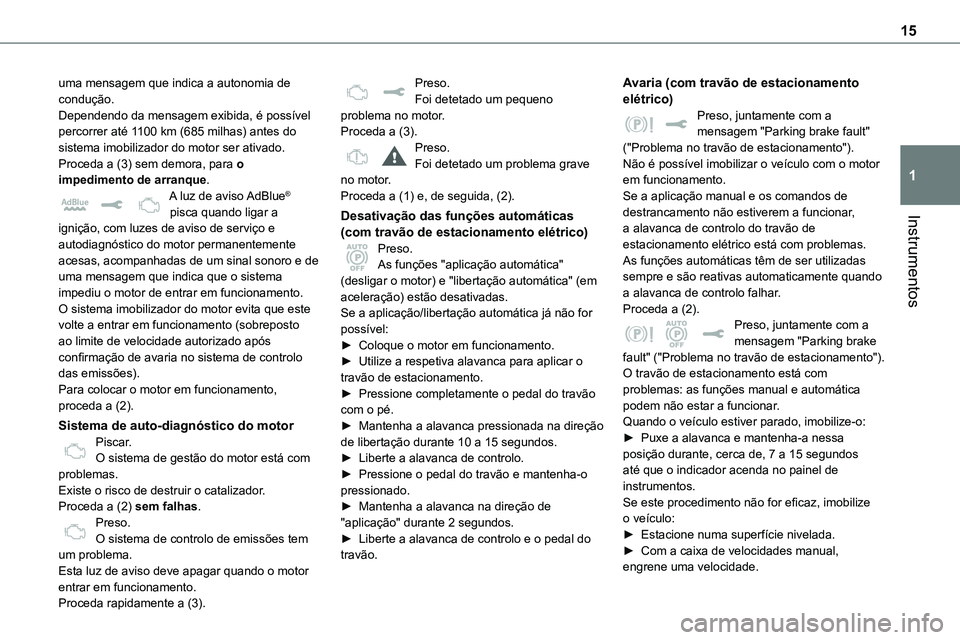

15
Instrumentos
1
uma mensagem que indica a autonomia de condução.Dependendo da mensagem exibida, é possível percorrer até 1100 km (685 milhas) antes do sistema imobilizador do motor ser ativado.Proceda a (3) sem demora, para o impedimento de arranque.A luz de aviso AdBlue® pisca quando ligar a
ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de uma mensagem que indica que o sistema impediu o motor de entrar em funcionamento.O sistema imobilizador do motor evita que este volte a entrar em funcionamento (sobreposto ao limite de velocidade autorizado após confirmação de avaria no sistema de controlo das emissões).Para colocar o motor em funcionamento, proceda a (2).
Sistema de auto-diagnóstico do motorPiscar.O sistema de gestão do motor está com problemas.Existe o risco de destruir o catalizador.Proceda a (2) sem falhas.Preso.O sistema de controlo de emissões tem um problema.Esta luz de aviso deve apagar quando o motor entrar em funcionamento.Proceda rapidamente a (3).
Preso.Foi detetado um pequeno problema no motor.Proceda a (3).Preso.Foi detetado um problema grave no motor.Proceda a (1) e, de seguida, (2).
Desativação das funções automáticas
(com travão de estacionamento elétrico)Preso.As funções "aplicação automática" (desligar o motor) e "libertação automática" (em aceleração) estão desativadas.Se a aplicação/libertação automática já não for possível:► Coloque o motor em funcionamento.► Utilize a respetiva alavanca para aplicar o travão de estacionamento.► Pressione completamente o pedal do travão com o pé.► Mantenha a alavanca pressionada na direção de libertação durante 10 a 15 segundos.► Liberte a alavanca de controlo.► Pressione o pedal do travão e mantenha-o pressionado.► Mantenha a alavanca na direção de "aplicação" durante 2 segundos.► Liberte a alavanca de controlo e o pedal do travão.
Avaria (com travão de estacionamento elétrico)Preso, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").Não é possível imobilizar o veículo com o motor em funcionamento.Se a aplicação manual e os comandos de destrancamento não estiverem a funcionar,
a alavanca de controlo do travão de estacionamento elétrico está com problemas.As funções automáticas têm de ser utilizadas sempre e são reativas automaticamente quando a alavanca de controlo falhar.Proceda a (2).Preso, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").O travão de estacionamento está com problemas: as funções manual e automática podem não estar a funcionar.Quando o veículo estiver parado, imobilize-o:► Puxe a alavanca e mantenha-a nessa posição durante, cerca de, 7 a 15 segundos até que o indicador acenda no painel de instrumentos.Se este procedimento não for eficaz, imobilize o veículo:► Estacione numa superfície nivelada.► Com a caixa de velocidades manual, engrene uma velocidade.

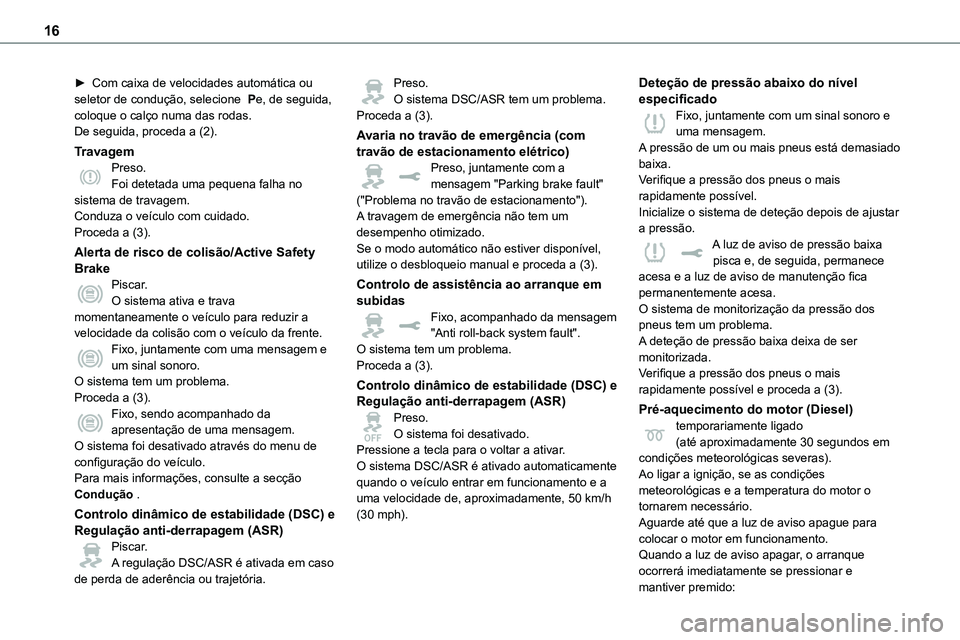

16
► Com caixa de velocidades automática ou seletor de condução, selecione Pe, de seguida, coloque o calço numa das rodas.De seguida, proceda a (2).
TravagemPreso.Foi detetada uma pequena falha no sistema de travagem.Conduza o veículo com cuidado.
Proceda a (3).
Alerta de risco de colisão/Active Safety BrakePiscar.O sistema ativa e trava momentaneamente o veículo para reduzir a velocidade da colisão com o veículo da frente.Fixo, juntamente com uma mensagem e um sinal sonoro.O sistema tem um problema.Proceda a (3).Fixo, sendo acompanhado da apresentação de uma mensagem.O sistema foi desativado através do menu de configuração do veículo.Para mais informações, consulte a secção Condução .
Controlo dinâmico de estabilidade (DSC) e Regulação anti-derrapagem (ASR)Piscar.A regulação DSC/ASR é ativada em caso de perda de aderência ou trajetória.
Preso.O sistema DSC/ASR tem um problema.Proceda a (3).
Avaria no travão de emergência (com travão de estacionamento elétrico)Preso, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").A travagem de emergência não tem um
desempenho otimizado.Se o modo automático não estiver disponível, utilize o desbloqueio manual e proceda a (3).
Controlo de assistência ao arranque em subidasFixo, acompanhado da mensagem "Anti roll-back system fault".O sistema tem um problema.Proceda a (3).
Controlo dinâmico de estabilidade (DSC) e Regulação anti-derrapagem (ASR)Preso.O sistema foi desativado.Pressione a tecla para o voltar a ativar.O sistema DSC/ASR é ativado automaticamente quando o veículo entrar em funcionamento e a uma velocidade de, aproximadamente, 50 km/h (30 mph).
Deteção de pressão abaixo do nível especificadoFixo, juntamente com um sinal sonoro e uma mensagem.A pressão de um ou mais pneus está demasiado baixa.Verifique a pressão dos pneus o mais rapidamente possível.Inicialize o sistema de deteção depois de ajustar
a pressão.A luz de aviso de pressão baixa pisca e, de seguida, permanece acesa e a luz de aviso de manutenção fica permanentemente acesa.O sistema de monitorização da pressão dos pneus tem um problema.A deteção de pressão baixa deixa de ser monitorizada.Verifique a pressão dos pneus o mais rapidamente possível e proceda a (3).
Pré-aquecimento do motor (Diesel)temporariamente ligado(até aproximadamente 30 segundos em condições meteorológicas severas).Ao ligar a ignição, se as condições meteorológicas e a temperatura do motor o tornarem necessário.Aguarde até que a luz de aviso apague para colocar o motor em funcionamento.Quando a luz de aviso apagar, o arranque ocorrerá imediatamente se pressionar e mantiver premido:

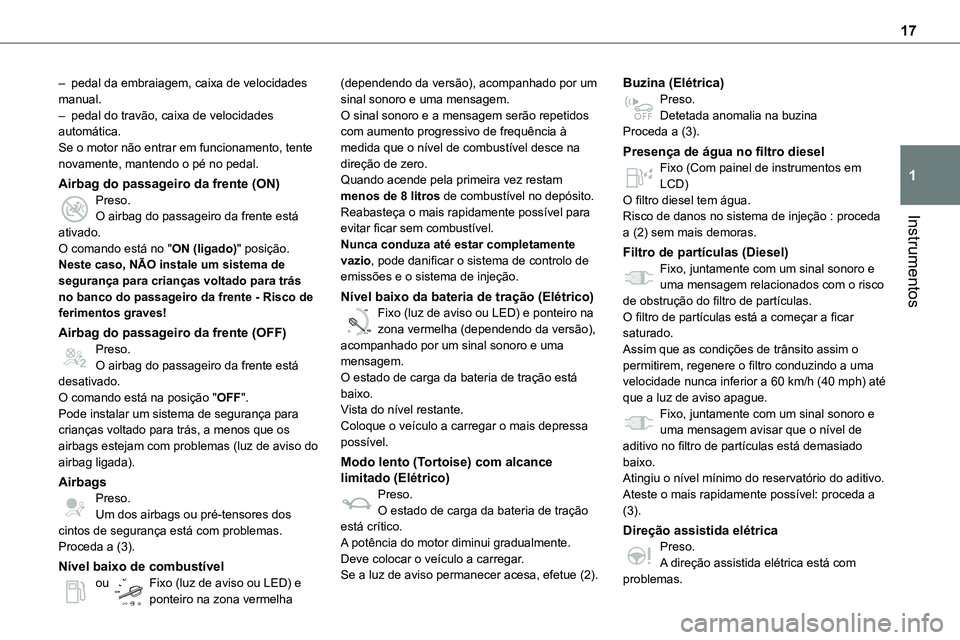

17
Instrumentos
1
– pedal da embraiagem, caixa de velocidades manual.– pedal do travão, caixa de velocidades automática.Se o motor não entrar em funcionamento, tente novamente, mantendo o pé no pedal.
Airbag do passageiro da frente (ON)Preso.O airbag do passageiro da frente está
ativado. O comando está no "ON (ligado)" posição.Neste caso, NÃO instale um sistema de segurança para crianças voltado para trás no banco do passageiro da frente - Risco de ferimentos graves!
Airbag do passageiro da frente (OFF)Preso.O airbag do passageiro da frente está desativado.O comando está na posição "OFF".Pode instalar um sistema de segurança para crianças voltado para trás, a menos que os airbags estejam com problemas (luz de aviso do airbag ligada).
AirbagsPreso.Um dos airbags ou pré-tensores dos cintos de segurança está com problemas.Proceda a (3).
Nível baixo de combustívelou Fixo (luz de aviso ou LED) e ponteiro na zona vermelha
(dependendo da versão), acompanhado por um sinal sonoro e uma mensagem.O sinal sonoro e a mensagem serão repetidos com aumento progressivo de frequência à medida que o nível de combustível desce na direção de zero.Quando acende pela primeira vez restam menos de 8 litros de combustível no depósito.Reabasteça o mais rapidamente possível para
evitar ficar sem combustível.Nunca conduza até estar completamente vazio, pode danificar o sistema de controlo de emissões e o sistema de injeção.
Nível baixo da bateria de tração (Elétrico)
0 %
100
Fixo (luz de aviso ou LED) e ponteiro na zona vermelha (dependendo da versão), acompanhado por um sinal sonoro e uma mensagem.O estado de carga da bateria de tração está baixo.Vista do nível restante.Coloque o veículo a carregar o mais depressa possível.
Modo lento (Tortoise) com alcance limitado (Elétrico)Preso.O estado de carga da bateria de tração está crítico.A potência do motor diminui gradualmente.Deve colocar o veículo a carregar.Se a luz de aviso permanecer acesa, efetue (2).
Buzina (Elétrica)Preso.Detetada anomalia na buzinaProceda a (3).
Presença de água no filtro dieselFixo (Com painel de instrumentos em LCD)O filtro diesel tem água.Risco de danos no sistema de injeção : proceda
a (2) sem mais demoras.
Filtro de partículas (Diesel)Fixo, juntamente com um sinal sonoro e uma mensagem relacionados com o risco de obstrução do filtro de partículas.O filtro de partículas está a começar a ficar saturado.Assim que as condições de trânsito assim o permitirem, regenere o filtro conduzindo a uma velocidade nunca inferior a 60 km/h (40 mph) até que a luz de aviso apague.Fixo, juntamente com um sinal sonoro e uma mensagem avisar que o nível de aditivo no filtro de partículas está demasiado baixo.Atingiu o nível mínimo do reservatório do aditivo.Ateste o mais rapidamente possível: proceda a (3).
Direção assistida elétricaPreso.A direção assistida elétrica está com problemas.

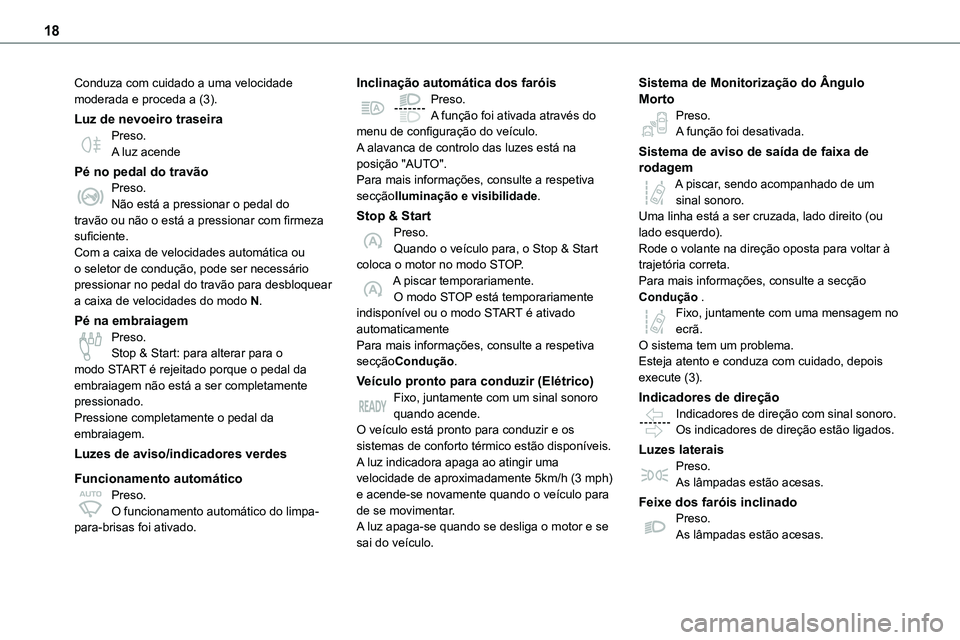

18
Conduza com cuidado a uma velocidade moderada e proceda a (3).
Luz de nevoeiro traseiraPreso.A luz acende
Pé no pedal do travãoPreso.Não está a pressionar o pedal do travão ou não o está a pressionar com firmeza
suficiente.Com a caixa de velocidades automática ou o seletor de condução, pode ser necessário pressionar no pedal do travão para desbloquear a caixa de velocidades do modo N.
Pé na embraiagemPreso.Stop & Start: para alterar para o modo START é rejeitado porque o pedal da embraiagem não está a ser completamente pressionado.Pressione completamente o pedal da embraiagem.
Luzes de aviso/indicadores verdes
Funcionamento automáticoPreso.O funcionamento automático do limpa-para-brisas foi ativado.
Inclinação automática dos faróisPreso.A função foi ativada através do menu de configuração do veículo.A alavanca de controlo das luzes está na posição "AUTO".Para mais informações, consulte a respetiva secçãoIluminação e visibilidade.
Stop & Start
Preso.Quando o veículo para, o Stop & Start coloca o motor no modo STOP.A piscar temporariamente.O modo STOP está temporariamente indisponível ou o modo START é ativado automaticamentePara mais informações, consulte a respetiva secçãoCondução.
Veículo pronto para conduzir (Elétrico)Fixo, juntamente com um sinal sonoro quando acende.O veículo está pronto para conduzir e os sistemas de conforto térmico estão disponíveis.A luz indicadora apaga ao atingir uma velocidade de aproximadamente 5km/h (3 mph) e acende-se novamente quando o veículo para de se movimentar.A luz apaga-se quando se desliga o motor e se sai do veículo.
Sistema de Monitorização do Ângulo MortoPreso.A função foi desativada.
Sistema de aviso de saída de faixa de rodagemA piscar, sendo acompanhado de um sinal sonoro.Uma linha está a ser cruzada, lado direito (ou
lado esquerdo).Rode o volante na direção oposta para voltar à trajetória correta.Para mais informações, consulte a secção Condução .Fixo, juntamente com uma mensagem no ecrã.O sistema tem um problema.Esteja atento e conduza com cuidado, depois execute (3).
Indicadores de direçãoIndicadores de direção com sinal sonoro.Os indicadores de direção estão ligados.
Luzes lateraisPreso.As lâmpadas estão acesas.
Feixe dos faróis inclinadoPreso.As lâmpadas estão acesas.

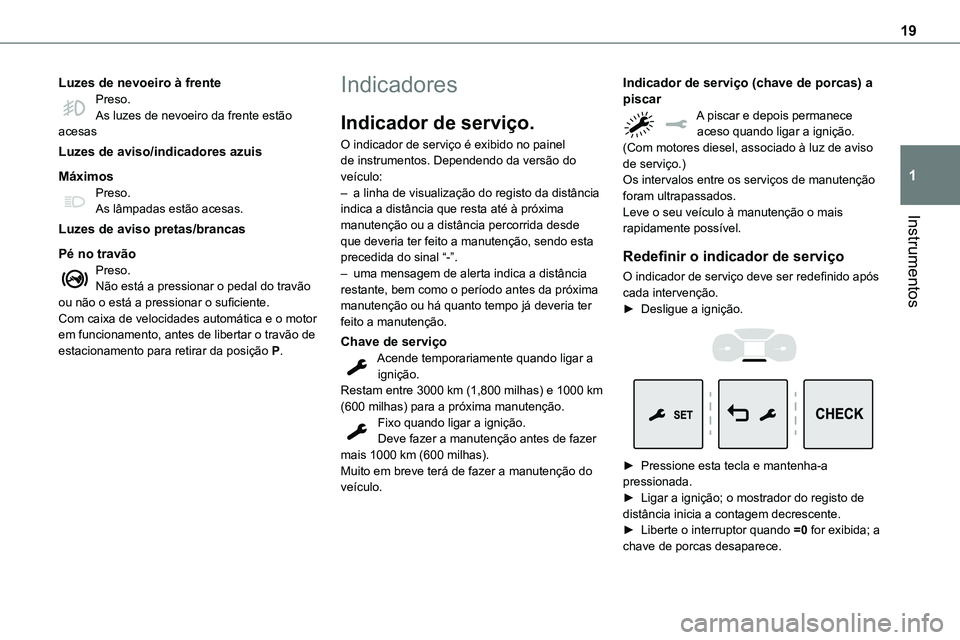

19
Instrumentos
1
Luzes de nevoeiro à frentePreso.As luzes de nevoeiro da frente estão acesas
Luzes de aviso/indicadores azuis
MáximosPreso.As lâmpadas estão acesas.
Luzes de aviso pretas/brancas
Pé no travãoPreso.Não está a pressionar o pedal do travão ou não o está a pressionar o suficiente.Com caixa de velocidades automática e o motor em funcionamento, antes de libertar o travão de estacionamento para retirar da posição P.
Indicadores
Indicador de serviço.
O indicador de serviço é exibido no painel de instrumentos. Dependendo da versão do veículo: – a linha de visualização do registo da distância indica a distância que resta até à próxima
manutenção ou a distância percorrida desde que deveria ter feito a manutenção, sendo esta precedida do sinal “-”.– uma mensagem de alerta indica a distância restante, bem como o período antes da próxima manutenção ou há quanto tempo já deveria ter feito a manutenção.
Chave de serviçoAcende temporariamente quando ligar a ignição.Restam entre 3000 km (1,800 milhas) e 1000 km (600 milhas) para a próxima manutenção.Fixo quando ligar a ignição.Deve fazer a manutenção antes de fazer mais 1000 km (600 milhas).Muito em breve terá de fazer a manutenção do veículo.
Indicador de serviço (chave de porcas) a piscarA piscar e depois permanece aceso quando ligar a ignição.(Com motores diesel, associado à luz de aviso de serviço.)Os intervalos entre os serviços de manutenção foram ultrapassados.Leve o seu veículo à manutenção o mais
rapidamente possível.
Redefinir o indicador de serviço
O indicador de serviço deve ser redefinido após cada intervenção.► Desligue a ignição.


► Pressione esta tecla e mantenha-a pressionada.► Ligar a ignição; o mostrador do registo de distância inicia a contagem decrescente.► Liberte o interruptor quando =0 for exibida; a
chave de porcas desaparece.

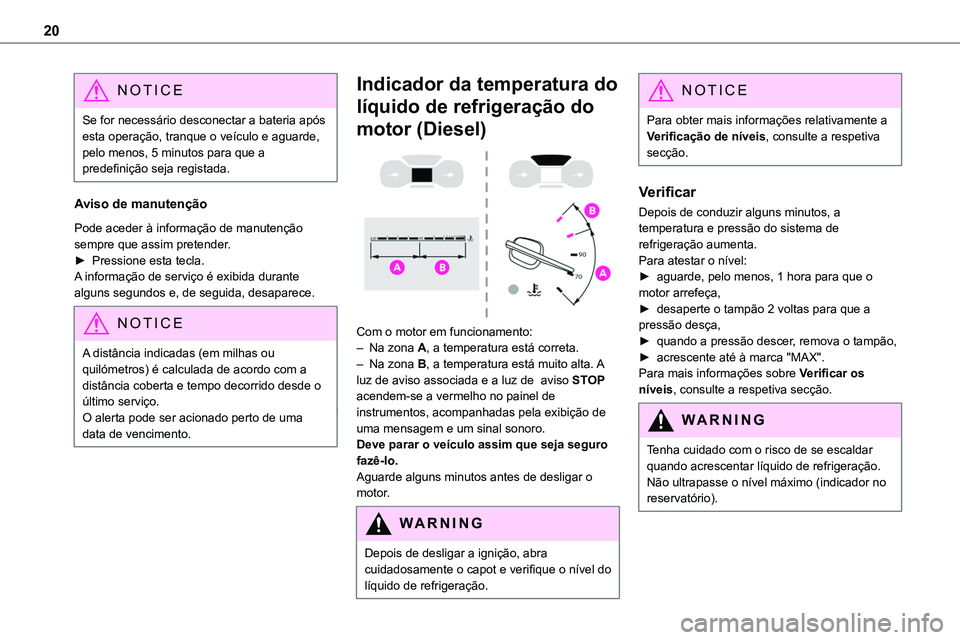

20
NOTIC E
Se for necessário desconectar a bateria após esta operação, tranque o veículo e aguarde, pelo menos, 5 minutos para que a predefinição seja registada.
Aviso de manutenção
Pode aceder à informação de manutenção sempre que assim pretender.► Pressione esta tecla.A informação de serviço é exibida durante alguns segundos e, de seguida, desaparece.
NOTIC E
A distância indicadas (em milhas ou quilómetros) é calculada de acordo com a distância coberta e tempo decorrido desde o último serviço.O alerta pode ser acionado perto de uma data de vencimento.
Indicador da temperatura do
líquido de refrigeração do
motor (Diesel)

Com o motor em funcionamento:– Na zona A, a temperatura está correta.– Na zona B, a temperatura está muito alta. A luz de aviso associada e a luz de aviso STOP acendem-se a vermelho no painel de instrumentos, acompanhadas pela exibição de uma mensagem e um sinal sonoro.Deve parar o veículo assim que seja seguro fazê-lo.Aguarde alguns minutos antes de desligar o motor.
WARNI NG
Depois de desligar a ignição, abra cuidadosamente o capot e verifique o nível do líquido de refrigeração.
NOTIC E
Para obter mais informações relativamente a Verificação de níveis, consulte a respetiva secção.
Verificar
Depois de conduzir alguns minutos, a
temperatura e pressão do sistema de refrigeração aumenta.Para atestar o nível:► aguarde, pelo menos, 1 hora para que o motor arrefeça,► desaperte o tampão 2 voltas para que a pressão desça,► quando a pressão descer, remova o tampão,► acrescente até à marca "MAX".Para mais informações sobre Verificar os níveis, consulte a respetiva secção.
WARNI NG
Tenha cuidado com o risco de se escaldar quando acrescentar líquido de refrigeração. Não ultrapasse o nível máximo (indicador no reservatório).
