TOYOTA PROACE 2022 Navodila Za Uporabo (in Slovenian)

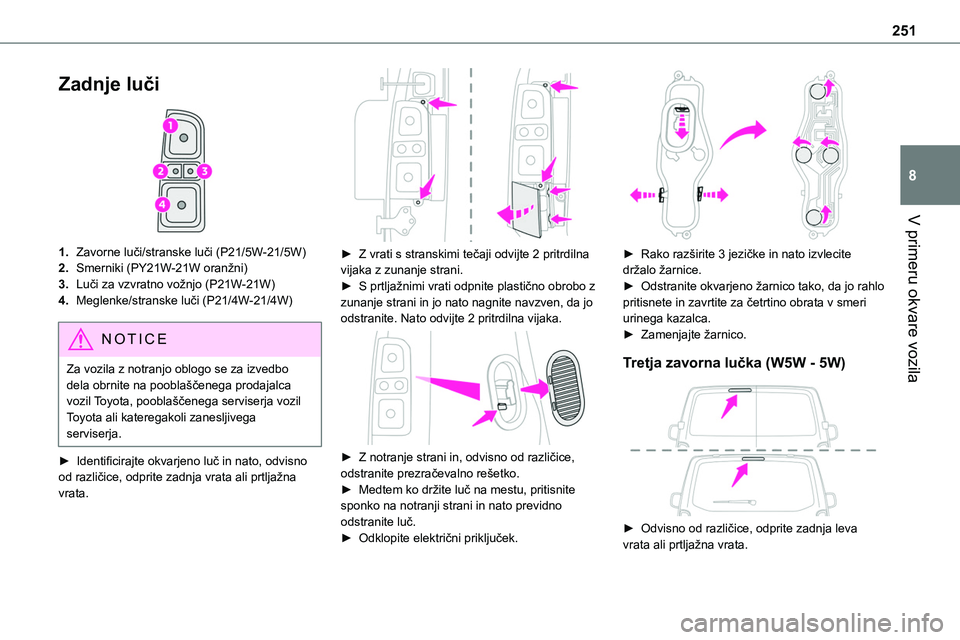

251
V primeru okvare vozila
8
Zadnje luči

1.Zavorne luči/stranske luči (P21/5W-21/5W)
2.Smerniki (PY21W-21W oranžni)
3.Luči za vzvratno vožnjo (P21W-21W)
4.Meglenke/stranske luči (P21/4W-21/4W)
NOTIC E
Za vozila z notranjo oblogo se za izvedbo dela obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
► Identificirajte okvarjeno luč in nato, odvisno
od različice, odprite zadnja vrata ali prtljažna vrata.

► Z vrati s stranskimi tečaji odvijte 2 pritrdilna vijaka z zunanje strani.► S prtljažnimi vrati odpnite plastično obrobo z zunanje strani in jo nato nagnite navzven, da jo odstranite. Nato odvijte 2 pritrdilna vijaka.

► Z notranje strani in, odvisno od različice, odstranite prezračevalno rešetko.► Medtem ko držite luč na mestu, pritisnite sponko na notranji strani in nato previdno odstranite luč.► Odklopite električni priključek.

► Rako razširite 3 jezičke in nato izvlecite držalo žarnice.► Odstranite okvarjeno žarnico tako, da jo rahlo pritisnete in zavrtite za četrtino obrata v smeri urinega kazalca.► Zamenjajte žarnico.
Tretja zavorna lučka (W5W - 5W)

► Odvisno od različice, odprite zadnja leva
vrata ali prtljažna vrata.

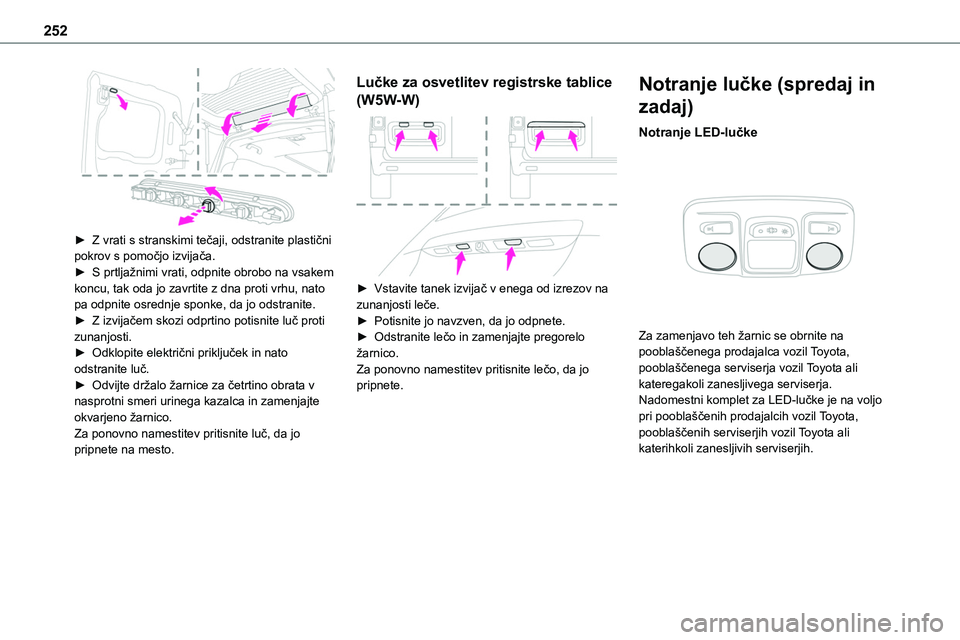

252

► Z vrati s stranskimi tečaji, odstranite plastični pokrov s pomočjo izvijača.► S prtljažnimi vrati, odpnite obrobo na vsakem koncu, tak oda jo zavrtite z dna proti vrhu, nato pa odpnite osrednje sponke, da jo odstranite.► Z izvijačem skozi odprtino potisnite luč proti zunanjosti.► Odklopite električni priključek in nato odstranite luč.► Odvijte držalo žarnice za četrtino obrata v nasprotni smeri urinega kazalca in zamenjajte okvarjeno žarnico.Za ponovno namestitev pritisnite luč, da jo pripnete na mesto.
Lučke za osvetlitev registrske tablice
(W5W-W)

► Vstavite tanek izvijač v enega od izrezov na zunanjosti leče.► Potisnite jo navzven, da jo odpnete.► Odstranite lečo in zamenjajte pregorelo žarnico.Za ponovno namestitev pritisnite lečo, da jo pripnete.
Notranje lučke (spredaj in
zadaj)
Notranje LED-lučke

Za zamenjavo teh žarnic se obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.Nadomestni komplet za LED-lučke je na voljo pri pooblaščenih prodajalcih vozil Toyota, pooblaščenih serviserjih vozil Toyota ali katerihkoli zanesljivih serviserjih.

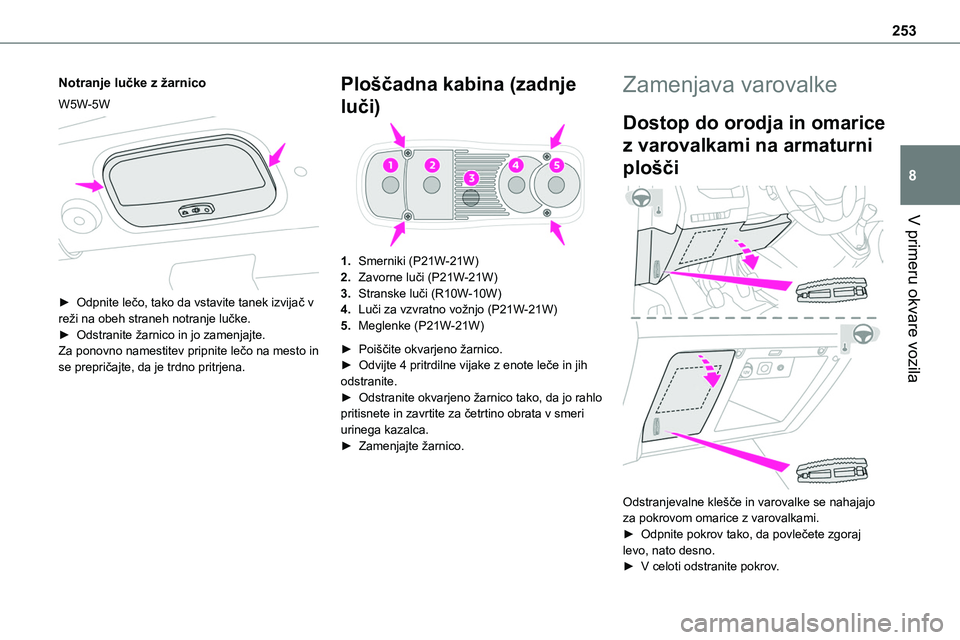

253
V primeru okvare vozila
8
Notranje lučke z žarnico
W5W-5W

► Odpnite lečo, tako da vstavite tanek izvijač v reži na obeh straneh notranje lučke.► Odstranite žarnico in jo zamenjajte.Za ponovno namestitev pripnite lečo na mesto in se prepričajte, da je trdno pritrjena.
Ploščadna kabina (zadnje
luči)
1.Smerniki (P21W-21W)
2.Zavorne luči (P21W-21W)
3.Stranske luči (R10W-10W)
4.Luči za vzvratno vožnjo (P21W-21W)
5.Meglenke (P21W-21W)
► Poiščite okvarjeno žarnico.► Odvijte 4 pritrdilne vijake z enote leče in jih odstranite.► Odstranite okvarjeno žarnico tako, da jo rahlo pritisnete in zavrtite za četrtino obrata v smeri urinega kazalca.► Zamenjajte žarnico.
Zamenjava varovalke
Dostop do orodja in omarice
z varovalkami na armaturni
plošči

Odstranjevalne klešče in varovalke se nahajajo za pokrovom omarice z varovalkami.
► Odpnite pokrov tako, da povlečete zgoraj levo, nato desno.► V celoti odstranite pokrov.

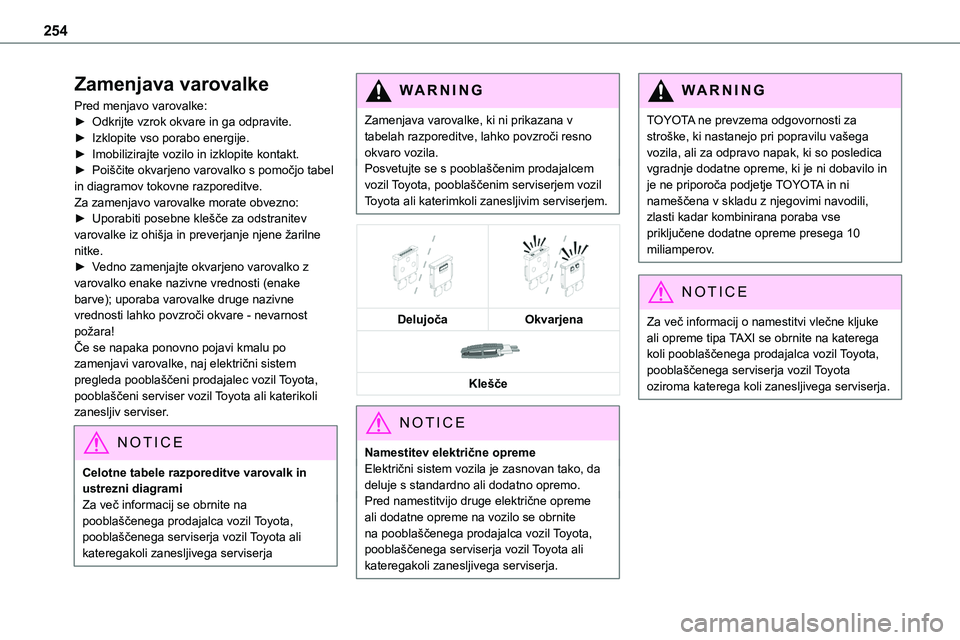

254
Zamenjava varovalke
Pred menjavo varovalke:► Odkrijte vzrok okvare in ga odpravite.► Izklopite vso porabo energije.► Imobilizirajte vozilo in izklopite kontakt.► Poiščite okvarjeno varovalko s pomočjo tabel in diagramov tokovne razporeditve.Za zamenjavo varovalke morate obvezno:► Uporabiti posebne klešče za odstranitev
varovalke iz ohišja in preverjanje njene žarilne nitke.► Vedno zamenjajte okvarjeno varovalko z varovalko enake nazivne vrednosti (enake barve); uporaba varovalke druge nazivne vrednosti lahko povzroči okvare - nevarnost požara!Če se napaka ponovno pojavi kmalu po zamenjavi varovalke, naj električni sistem pregleda pooblaščeni prodajalec vozil Toyota, pooblaščeni serviser vozil Toyota ali katerikoli zanesljiv serviser.
NOTIC E
Celotne tabele razporeditve varovalk in ustrezni diagramiZa več informacij se obrnite na pooblaščenega prodajalca vozil Toyota,
pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja
WARNI NG
Zamenjava varovalke, ki ni prikazana v tabelah razporeditve, lahko povzroči resno okvaro vozila.Posvetujte se s pooblaščenim prodajalcem vozil Toyota, pooblaščenim serviserjem vozil Toyota ali katerimkoli zanesljivim serviserjem.




DelujočaOkvarjena

Klešče
NOTIC E
Namestitev električne opremeElektrični sistem vozila je zasnovan tako, da deluje s standardno ali dodatno opremo.Pred namestitvijo druge električne opreme ali dodatne opreme na vozilo se obrnite
na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
WARNI NG
TOYOTA ne prevzema odgovornosti za stroške, ki nastanejo pri popravilu vašega vozila, ali za odpravo napak, ki so posledica vgradnje dodatne opreme, ki je ni dobavilo in je ne priporoča podjetje TOYOTA in ni nameščena v skladu z njegovimi navodili, zlasti kadar kombinirana poraba vse
priključene dodatne opreme presega 10 miliamperov.
NOTIC E
Za več informacij o namestitvi vlečne kljuke ali opreme tipa TAXI se obrnite na katerega koli pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota oziroma katerega koli zanesljivega serviserja.

255
V primeru okvare vozila
8
Različica 1 (Eco)

Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F415Hupa.
F520Črpalka za tekočino za vetrobransko steklo/zadnje steklo.
F620Črpalka za tekočino za vetrobransko steklo/zadnje steklo.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F710Zadnja 12 V vtičnica za dodatno opremo
F820Enojni ali dvojni zadnji brisalci.
F10/F1130Notranje/zunanje ključavnice, spredaj in zadaj.
F145Alarm, klic v sili in klic za pomoč.
F245Zaslon na dotik, kamera za vzvratno vožnjo in parkirni senzorji.
F2920Zvočni sistem, zaslon na dotik, CD-predvajalnik, navigacija.
F3215Sprednja 12 V vtičnica za dodatno opremo
Različica 2 (polna)

Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F55Zaslon na dotik, kamera za vzvratno vožnjo in parkirni senzorji.
F820Enojni ali dvojni zadnji brisalci.
F10/F1130Notranje/zunanje ključavnice, spredaj in zadaj.
F123Alarm.

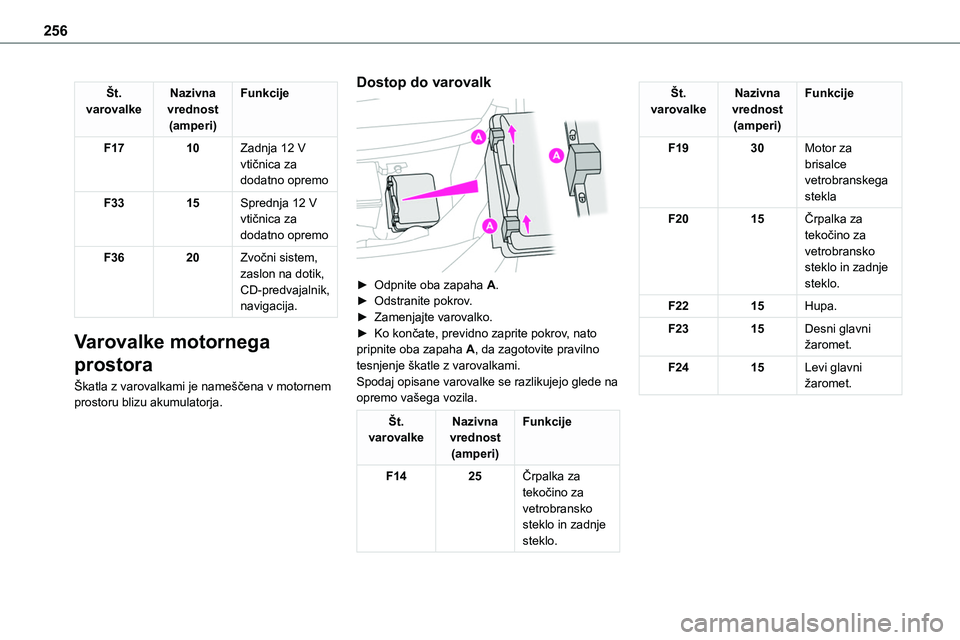

256
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1710Zadnja 12 V vtičnica za dodatno opremo
F3315Sprednja 12 V vtičnica za dodatno opremo
F3620Zvočni sistem, zaslon na dotik, CD-predvajalnik, navigacija.
Varovalke motornega
prostora
Škatla z varovalkami je nameščena v motornem prostoru blizu akumulatorja.
Dostop do varovalk

► Odpnite oba zapaha A.► Odstranite pokrov.► Zamenjajte varovalko.► Ko končate, previdno zaprite pokrov, nato pripnite oba zapaha A, da zagotovite pravilno tesnjenje škatle z varovalkami.Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1425Črpalka za tekočino za vetrobransko steklo in zadnje steklo.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1930Motor za brisalce vetrobranskega stekla
F2015Črpalka za tekočino za vetrobransko steklo in zadnje steklo.
F2215Hupa.
F2315Desni glavni žaromet.
F2415Levi glavni žaromet.

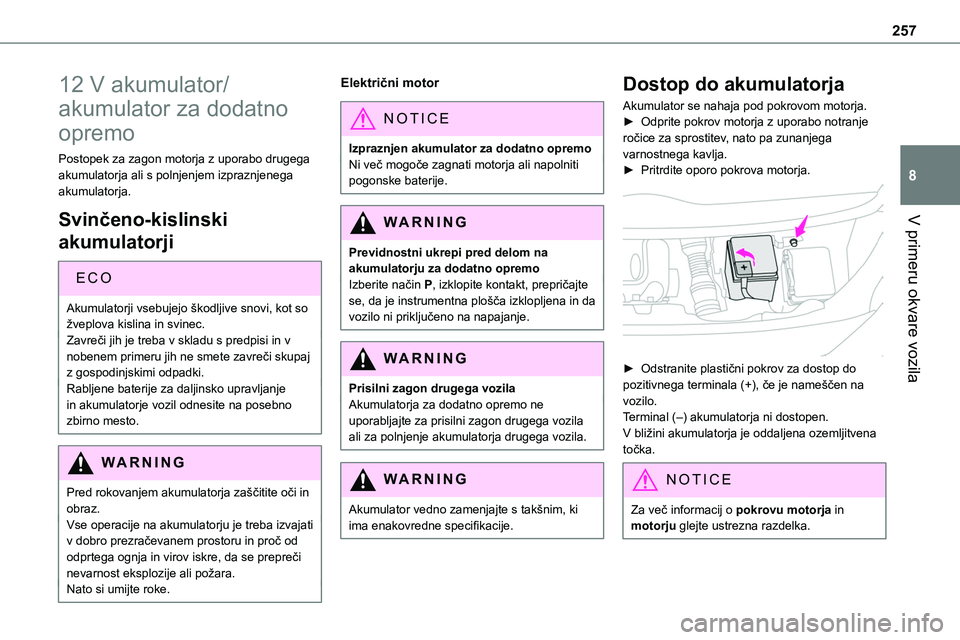

257
V primeru okvare vozila
8
12 V akumulator/
akumulator za dodatno
opremo
Postopek za zagon motorja z uporabo drugega akumulatorja ali s polnjenjem izpraznjenega akumulatorja.
Svinčeno-kislinski
akumulatorji
ECO
Akumulatorji vsebujejo škodljive snovi, kot so žveplova kislina in svinec.Zavreči jih je treba v skladu s predpisi in v nobenem primeru jih ne smete zavreči skupaj z gospodinjskimi odpadki.Rabljene baterije za daljinsko upravljanje in akumulatorje vozil odnesite na posebno zbirno mesto.
WARNI NG
Pred rokovanjem akumulatorja zaščitite oči in obraz.Vse operacije na akumulatorju je treba izvajati v dobro prezračevanem prostoru in proč od odprtega ognja in virov iskre, da se prepreči nevarnost eksplozije ali požara.
Nato si umijte roke.
Električni motor
NOTIC E
Izpraznjen akumulator za dodatno opremoNi več mogoče zagnati motorja ali napolniti pogonske baterije.
WARNI NG
Previdnostni ukrepi pred delom na akumulatorju za dodatno opremoIzberite način P, izklopite kontakt, prepričajte se, da je instrumentna plošča izklopljena in da vozilo ni priključeno na napajanje.
WARNI NG
Prisilni zagon drugega vozilaAkumulatorja za dodatno opremo ne uporabljajte za prisilni zagon drugega vozila ali za polnjenje akumulatorja drugega vozila.
WARNI NG
Akumulator vedno zamenjajte s takšnim, ki ima enakovredne specifikacije.
Dostop do akumulatorja
Akumulator se nahaja pod pokrovom motorja.► Odprite pokrov motorja z uporabo notranje ročice za sprostitev, nato pa zunanjega varnostnega kavlja.► Pritrdite oporo pokrova motorja.

► Odstranite plastični pokrov za dostop do pozitivnega terminala (+), če je nameščen na vozilo.Terminal (–) akumulatorja ni dostopen.V bližini akumulatorja je oddaljena ozemljitvena točka.
NOTIC E
Za več informacij o pokrovu motorja in motorju glejte ustrezna razdelka.

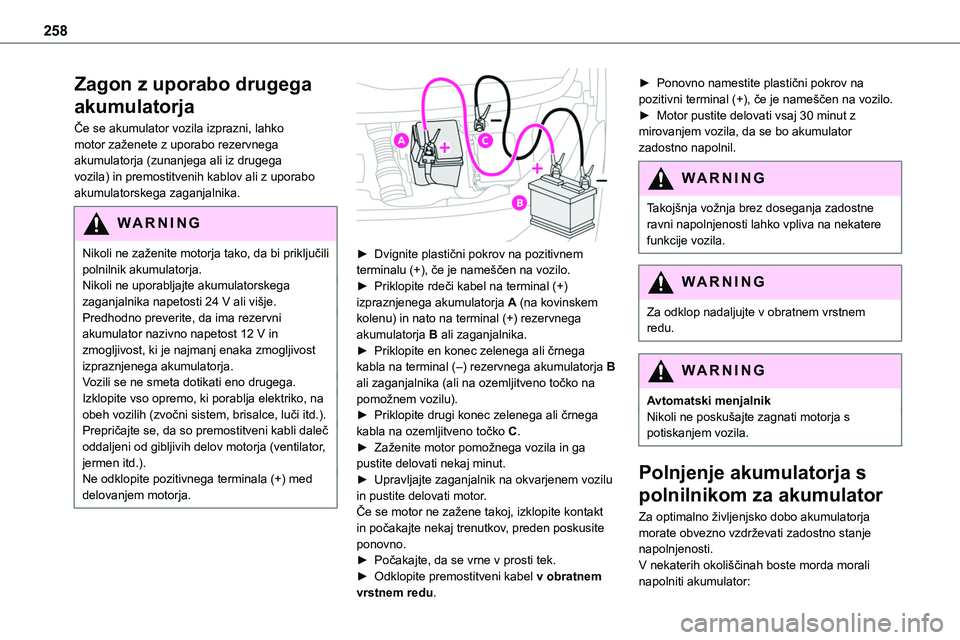

258
Zagon z uporabo drugega
akumulatorja
Če se akumulator vozila izprazni, lahko motor zaženete z uporabo rezervnega akumulatorja (zunanjega ali iz drugega vozila) in premostitvenih kablov ali z uporabo akumulatorskega zaganjalnika.
WARNI NG
Nikoli ne zaženite motorja tako, da bi priključili polnilnik akumulatorja.Nikoli ne uporabljajte akumulatorskega zaganjalnika napetosti 24 V ali višje.Predhodno preverite, da ima rezervni akumulator nazivno napetost 12 V in zmogljivost, ki je najmanj enaka zmogljivost izpraznjenega akumulatorja.Vozili se ne smeta dotikati eno drugega.Izklopite vso opremo, ki porablja elektriko, na obeh vozilih (zvočni sistem, brisalce, luči itd.).Prepričajte se, da so premostitveni kabli daleč oddaljeni od gibljivih delov motorja (ventilator, jermen itd.).Ne odklopite pozitivnega terminala (+) med delovanjem motorja.


► Dvignite plastični pokrov na pozitivnem terminalu (+), če je nameščen na vozilo.► Priklopite rdeči kabel na terminal (+) izpraznjenega akumulatorja A (na kovinskem kolenu) in nato na terminal (+) rezervnega akumulatorja B ali zaganjalnika.► Priklopite en konec zelenega ali črnega kabla na terminal (–) rezervnega akumulatorja B ali zaganjalnika (ali na ozemljitveno točko na pomožnem vozilu).► Priklopite drugi konec zelenega ali črnega
kabla na ozemljitveno točko C.► Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.► Upravljajte zaganjalnik na okvarjenem vozilu in pustite delovati motor.Če se motor ne zažene takoj, izklopite kontakt in počakajte nekaj trenutkov, preden poskusite ponovno.► Počakajte, da se vrne v prosti tek.► Odklopite premostitveni kabel v obratnem vrstnem redu.
► Ponovno namestite plastični pokrov na pozitivni terminal (+), če je nameščen na vozilo.► Motor pustite delovati vsaj 30 minut z mirovanjem vozila, da se bo akumulator zadostno napolnil.
WARNI NG
Takojšnja vožnja brez doseganja zadostne ravni napolnjenosti lahko vpliva na nekatere funkcije vozila.
WARNI NG
Za odklop nadaljujte v obratnem vrstnem redu.
WARNI NG
Avtomatski menjalnikNikoli ne poskušajte zagnati motorja s potiskanjem vozila.
Polnjenje akumulatorja s
polnilnikom za akumulator
Za optimalno življenjsko dobo akumulatorja morate obvezno vzdrževati zadostno stanje napolnjenosti.V nekaterih okoliščinah boste morda morali napolniti akumulator:

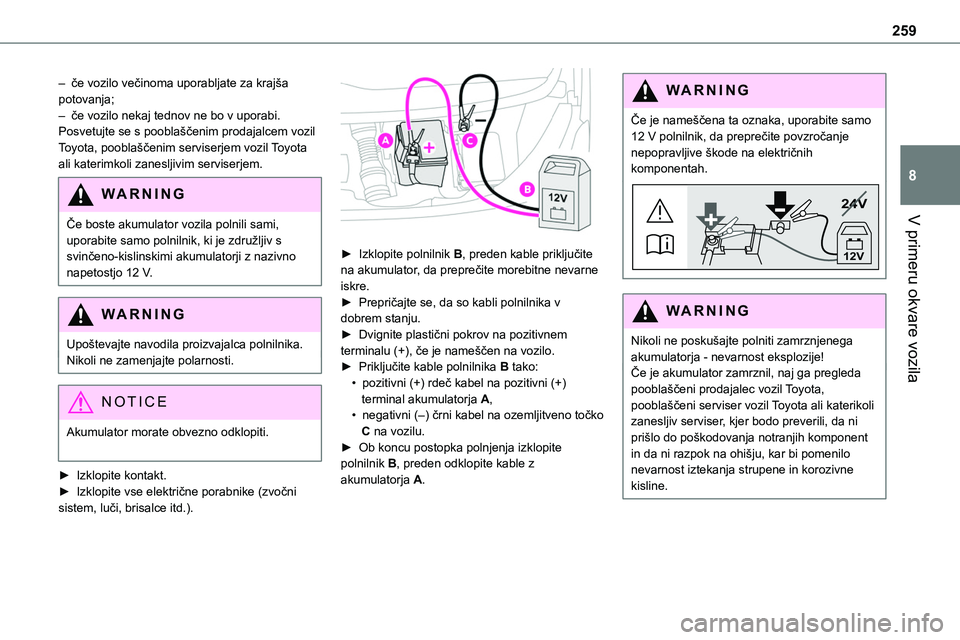

259
V primeru okvare vozila
8
– če vozilo večinoma uporabljate za krajša potovanja;– če vozilo nekaj tednov ne bo v uporabi.Posvetujte se s pooblaščenim prodajalcem vozil Toyota, pooblaščenim serviserjem vozil Toyota ali katerimkoli zanesljivim serviserjem.
WARNI NG
Če boste akumulator vozila polnili sami, uporabite samo polnilnik, ki je združljiv s svinčeno-kislinskimi akumulatorji z nazivno napetostjo 12 V.
WARNI NG
Upoštevajte navodila proizvajalca polnilnika.Nikoli ne zamenjajte polarnosti.
NOTIC E
Akumulator morate obvezno odklopiti.
► Izklopite kontakt.► Izklopite vse električne porabnike (zvočni sistem, luči, brisalce itd.).

► Izklopite polnilnik B, preden kable priključite na akumulator, da preprečite morebitne nevarne iskre.► Prepričajte se, da so kabli polnilnika v dobrem stanju.► Dvignite plastični pokrov na pozitivnem terminalu (+), če je nameščen na vozilo.► Priključite kable polnilnika B tako:• pozitivni (+) rdeč kabel na pozitivni (+) terminal akumulatorja A,• negativni (–) črni kabel na ozemljitveno točko
C na vozilu.► Ob koncu postopka polnjenja izklopite polnilnik B, preden odklopite kable z akumulatorja A.
WARNI NG
Če je nameščena ta oznaka, uporabite samo 12 V polnilnik, da preprečite povzročanje nepopravljive škode na električnih komponentah.
24V
12V
WARNI NG
Nikoli ne poskušajte polniti zamrznjenega akumulatorja - nevarnost eksplozije!Če je akumulator zamrznil, naj ga pregleda pooblaščeni prodajalec vozil Toyota, pooblaščeni serviser vozil Toyota ali katerikoli zanesljiv serviser, kjer bodo preverili, da ni
prišlo do poškodovanja notranjih komponent in da ni razpok na ohišju, kar bi pomenilo nevarnost iztekanja strupene in korozivne kisline.

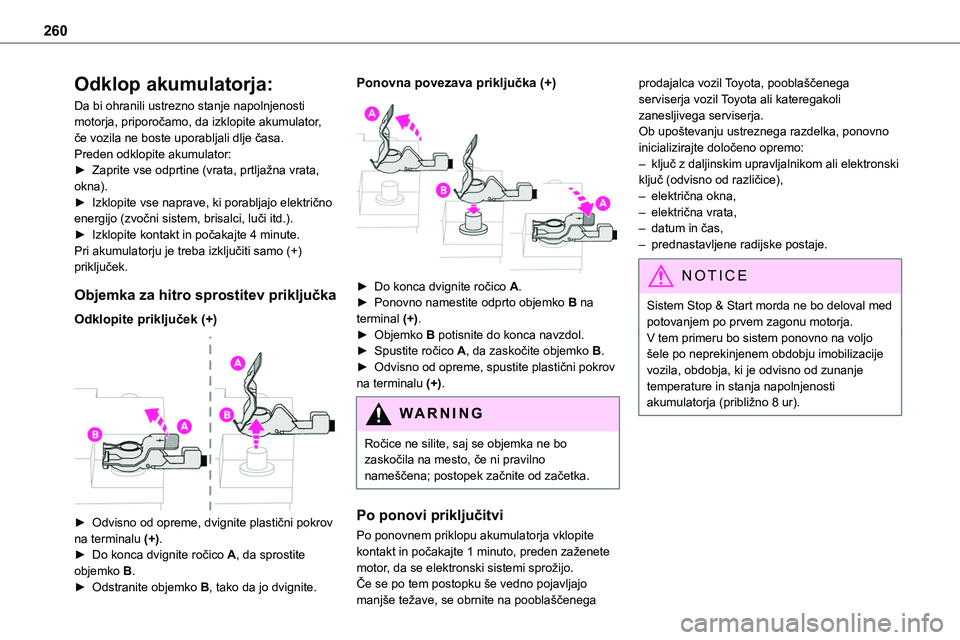

260
Odklop akumulatorja:
Da bi ohranili ustrezno stanje napolnjenosti motorja, priporočamo, da izklopite akumulator, če vozila ne boste uporabljali dlje časa.Preden odklopite akumulator:► Zaprite vse odprtine (vrata, prtljažna vrata, okna).► Izklopite vse naprave, ki porabljajo električno energijo (zvočni sistem, brisalci, luči itd.).
► Izklopite kontakt in počakajte 4 minute.Pri akumulatorju je treba izključiti samo (+) priključek.
Objemka za hitro sprostitev priključka
Odklopite priključek (+)

► Odvisno od opreme, dvignite plastični pokrov
na terminalu (+).► Do konca dvignite ročico A, da sprostite objemko B.► Odstranite objemko B, tako da jo dvignite.
Ponovna povezava priključka (+)

► Do konca dvignite ročico A.► Ponovno namestite odprto objemko B na terminal (+).► Objemko B potisnite do konca navzdol.► Spustite ročico A, da zaskočite objemko B.► Odvisno od opreme, spustite plastični pokrov na terminalu (+).
WARNI NG
Ročice ne silite, saj se objemka ne bo zaskočila na mesto, če ni pravilno nameščena; postopek začnite od začetka.
Po ponovi priključitvi
Po ponovnem priklopu akumulatorja vklopite kontakt in počakajte 1 minuto, preden zaženete motor, da se elektronski sistemi sprožijo.Če se po tem postopku še vedno pojavljajo
manjše težave, se obrnite na pooblaščenega
prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.Ob upoštevanju ustreznega razdelka, ponovno inicializirajte določeno opremo:– ključ z daljinskim upravljalnikom ali elektronski ključ (odvisno od različice),– električna okna,– električna vrata,
– datum in čas,– prednastavljene radijske postaje.
NOTIC E
Sistem Stop & Start morda ne bo deloval med potovanjem po prvem zagonu motorja.V tem primeru bo sistem ponovno na voljo šele po neprekinjenem obdobju imobilizacije vozila, obdobja, ki je odvisno od zunanje temperature in stanja napolnjenosti akumulatorja (približno 8 ur).
