91
Simplicité d'utilisation et confort
3
NOTIC E
La condensation créée par la climatisation entraîne une décharge d'eau sous le véhicule. Ceci est parfaitement normal.
NOTIC E
Entretien du système de ventilation et de climatisation.► Assurez-vous que le filtre du compartiment passagers est en bon état et faites régulièrement remplacer les éléments de filtre.Nous vous recommandons d'utiliser un filtre de compartiment passager composite. Son produit additif actif spécifique aide à protéger contre les gaz polluants et les mauvaises odeurs.► Pour vous assurer que le système de climatisation fonctionne correctement, faites-le vérifier conformément aux recommandations du programme d'entretien du fabricant.
Contient des gaz à effet de serre fluorés R134AEn fonction de la version et du pays de ventre, le système de climatisation peut contenir des gaz à effet de serre fluorés R134A.Capacité en gaz 0,5 kg (+/- 0,025 kg), indice PRG 1430 (équivalent CO2 : 0,715 t).
NOTIC E
Stop & StartLes systèmes de chauffage et de climatisation fonctionnent uniquement lorsque le moteur tourne.Désactivez temporairement le système Stop & Start pour maintenir une température confortable dans l'habitacle.Pour plus d'informations sur le Stop & Start, reportez-vous à la section correspondante.
NOTIC E
Mode de conduite ECOLa sélection de ce mode permet de réduire la consommation d'énergie électrique, mais elle limite aussi les performances des systèmes de chauffage et climatisation, sans toutefois les désactiver.
Chauffage
Climatisation manuelle
Le système de climatisation fonctionne uniquement lorsque le moteur tourne.
1.Température.
2.Débit d'air.
3.Répartition de l'air.
4.Recirculation de l'air intérieur.
5.Activation/désactivation de la climatisation.

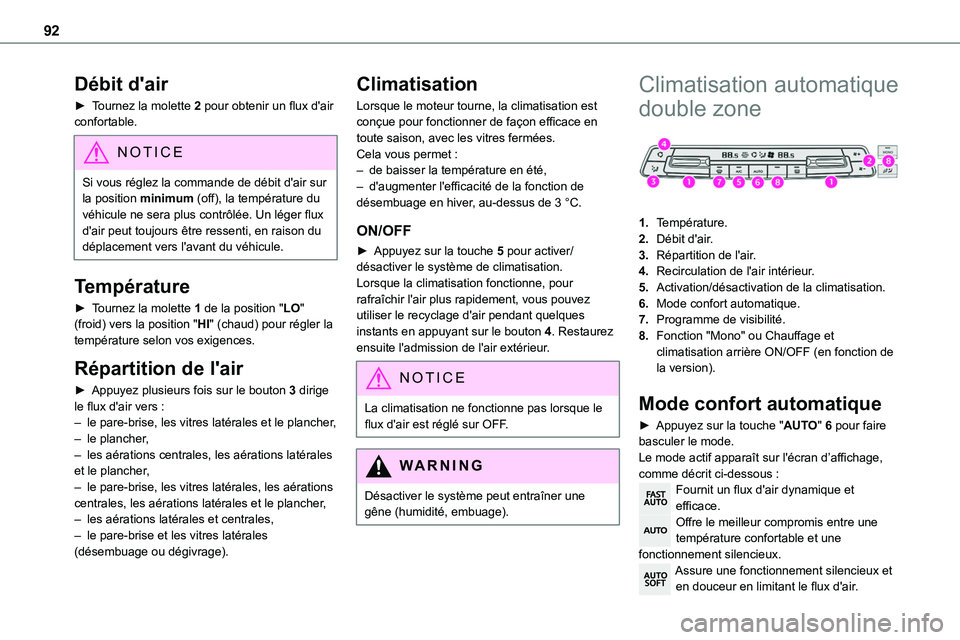

Page 92 of 360
92
Débit d'air
► Tournez la molette 2 pour obtenir un flux d'air confortable.
NOTIC E
Si vous réglez la commande de débit d'air sur la position minimum (off), la température du véhicule ne sera plus contrôlée. Un léger flux d'air peut toujours être ressenti, en raison du déplacement vers l'avant du véhicule.
Température
► Tournez la molette 1 de la position "LO" (froid) vers la position "HI" (chaud) pour régler la température selon vos exigences.
Répartition de l'air
► Appuyez plusieurs fois sur le bouton 3 dirige le flux d'air vers :– le pare-brise, les vitres latérales et le plancher, – le plancher,– les aérations centrales, les aérations latérales et le plancher,– le pare-brise, les vitres latérales, les aérations centrales, les aérations latérales et le plancher,– les aérations latérales et centrales,
– le pare-brise et les vitres latérales (désembuage ou dégivrage).
Climatisation
Lorsque le moteur tourne, la climatisation est conçue pour fonctionner de façon efficace en toute saison, avec les vitres fermées.Cela vous permet :– de baisser la température en été,– d'augmenter l'efficacité de la fonction de désembuage en hiver, au-dessus de 3 °C.
ON/OFF
► Appuyez sur la touche 5 pour activer/désactiver le système de climatisation.Lorsque la climatisation fonctionne, pour rafraîchir l'air plus rapidement, vous pouvez utiliser le recyclage d'air pendant quelques instants en appuyant sur le bouton 4. Restaurez ensuite l'admission de l'air extérieur.
NOTIC E
La climatisation ne fonctionne pas lorsque le flux d'air est réglé sur OFF.
WARNI NG
Désactiver le système peut entraîner une gêne (humidité, embuage).
Climatisation automatique
double zone
1.Température.
2.Débit d'air.
3.Répartition de l'air.
4.Recirculation de l'air intérieur.
5.Activation/désactivation de la climatisation.
6.Mode confort automatique.
7.Programme de visibilité.
8.Fonction "Mono" ou Chauffage et climatisation arrière ON/OFF (en fonction de la version).
Mode confort automatique
► Appuyez sur la touche "AUTO" 6 pour faire basculer le mode.Le mode actif apparaît sur l'écran d’affichage, comme décrit ci-dessous :Fournit un flux d'air dynamique et efficace.Offre le meilleur compromis entre une température confortable et une fonctionnement silencieux.Assure une fonctionnement silencieux et
en douceur en limitant le flux d'air.

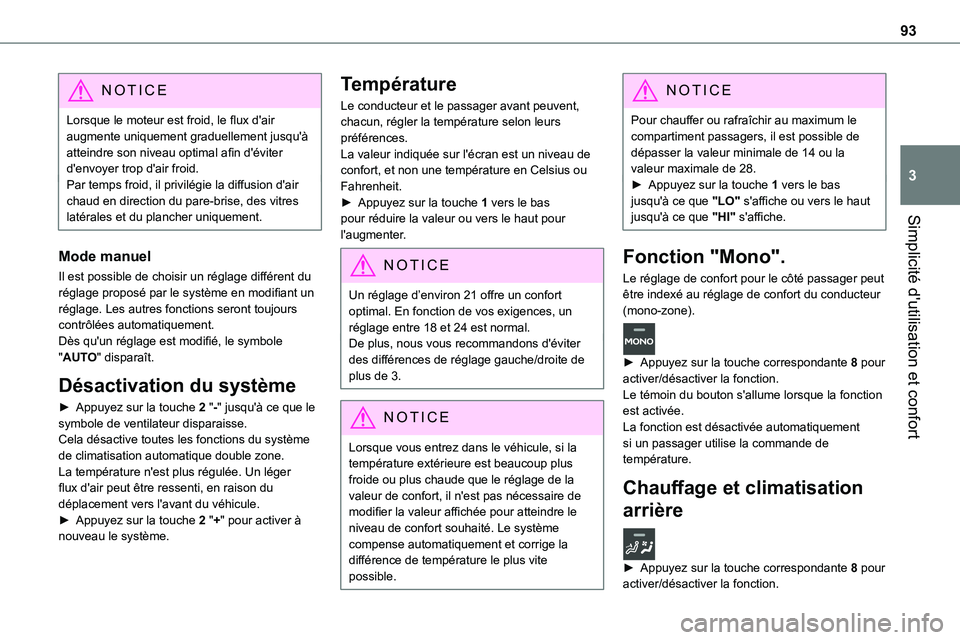

Page 93 of 360
93
Simplicité d'utilisation et confort
3
NOTIC E
Lorsque le moteur est froid, le flux d'air augmente uniquement graduellement jusqu'à atteindre son niveau optimal afin d'éviter d'envoyer trop d'air froid.Par temps froid, il privilégie la diffusion d'air chaud en direction du pare-brise, des vitres latérales et du plancher uniquement.
Mode manuel
Il est possible de choisir un réglage différent du réglage proposé par le système en modifiant un réglage. Les autres fonctions seront toujours contrôlées automatiquement.Dès qu'un réglage est modifié, le symbole "AUTO" disparaît.
Désactivation du système
► Appuyez sur la touche 2 "-" jusqu'à ce que le symbole de ventilateur disparaisse.Cela désactive toutes les fonctions du système de climatisation automatique double zone.La température n'est plus régulée. Un léger flux d'air peut être ressenti, en raison du déplacement vers l'avant du véhicule.► Appuyez sur la touche 2 "+" pour activer à nouveau le système.
Température
Le conducteur et le passager avant peuvent, chacun, régler la température selon leurs préférences.La valeur indiquée sur l'écran est un niveau de confort, et non une température en Celsius ou Fahrenheit.► Appuyez sur la touche 1 vers le bas pour réduire la valeur ou vers le haut pour
l'augmenter.
NOTIC E
Un réglage d’environ 21 offre un confort optimal. En fonction de vos exigences, un réglage entre 18 et 24 est normal.De plus, nous vous recommandons d'éviter des différences de réglage gauche/droite de plus de 3.
NOTIC E
Lorsque vous entrez dans le véhicule, si la température extérieure est beaucoup plus froide ou plus chaude que le réglage de la valeur de confort, il n'est pas nécessaire de modifier la valeur affichée pour atteindre le niveau de confort souhaité. Le système compense automatiquement et corrige la différence de température le plus vite possible.
NOTIC E
Pour chauffer ou rafraîchir au maximum le compartiment passagers, il est possible de dépasser la valeur minimale de 14 ou la valeur maximale de 28.► Appuyez sur la touche 1 vers le bas jusqu'à ce que "LO" s'affiche ou vers le haut jusqu'à ce que "HI" s'affiche.
Fonction "Mono".
Le réglage de confort pour le côté passager peut être indexé au réglage de confort du conducteur (mono-zone).
► Appuyez sur la touche correspondante 8 pour activer/désactiver la fonction.Le témoin du bouton s'allume lorsque la fonction est activée.La fonction est désactivée automatiquement si un passager utilise la commande de température.
Chauffage et climatisation
arrière
► Appuyez sur la touche correspondante 8 pour activer/désactiver la fonction.

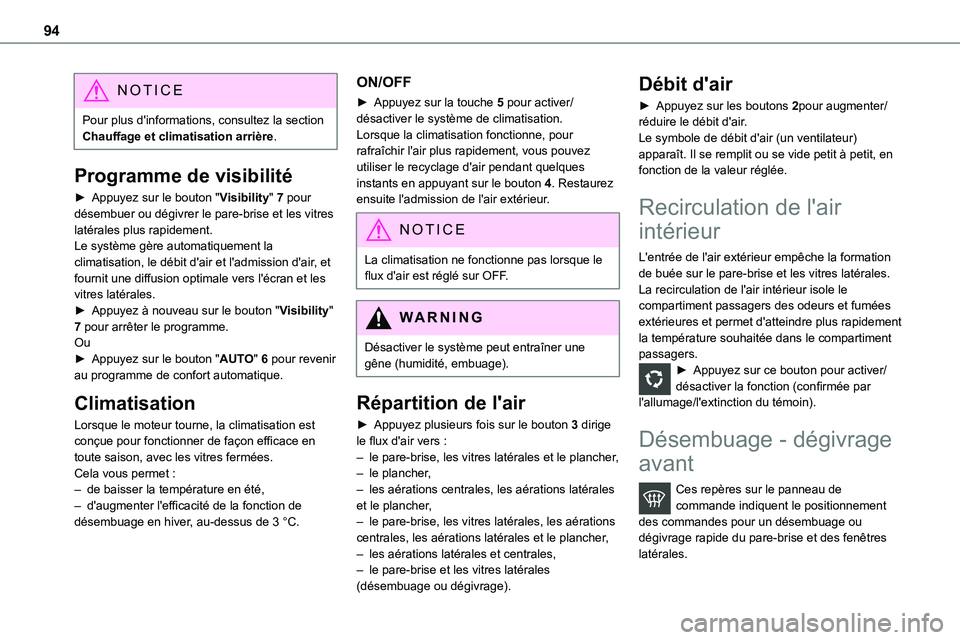

Page 94 of 360
94
NOTIC E
Pour plus d'informations, consultez la section Chauffage et climatisation arrière.
Programme de visibilité
► Appuyez sur le bouton "Visibility" 7 pour désembuer ou dégivrer le pare-brise et les vitres
latérales plus rapidement.Le système gère automatiquement la climatisation, le débit d'air et l'admission d'air, et fournit une diffusion optimale vers l'écran et les vitres latérales.► Appuyez à nouveau sur le bouton "Visibility" 7 pour arrêter le programme.Ou► Appuyez sur le bouton "AUTO" 6 pour revenir au programme de confort automatique.
Climatisation
Lorsque le moteur tourne, la climatisation est conçue pour fonctionner de façon efficace en toute saison, avec les vitres fermées.Cela vous permet :– de baisser la température en été,– d'augmenter l'efficacité de la fonction de désembuage en hiver, au-dessus de 3 °C.
ON/OFF
► Appuyez sur la touche 5 pour activer/désactiver le système de climatisation.Lorsque la climatisation fonctionne, pour rafraîchir l'air plus rapidement, vous pouvez utiliser le recyclage d'air pendant quelques instants en appuyant sur le bouton 4. Restaurez ensuite l'admission de l'air extérieur.
NOTIC E
La climatisation ne fonctionne pas lorsque le flux d'air est réglé sur OFF.
WARNI NG
Désactiver le système peut entraîner une gêne (humidité, embuage).
Répartition de l'air
► Appuyez plusieurs fois sur le bouton 3 dirige le flux d'air vers :– le pare-brise, les vitres latérales et le plancher, – le plancher,– les aérations centrales, les aérations latérales et le plancher,– le pare-brise, les vitres latérales, les aérations centrales, les aérations latérales et le plancher,– les aérations latérales et centrales, – le pare-brise et les vitres latérales
(désembuage ou dégivrage).
Débit d'air
► Appuyez sur les boutons 2pour augmenter/réduire le débit d'air.Le symbole de débit d'air (un ventilateur) apparaît. Il se remplit ou se vide petit à petit, en fonction de la valeur réglée.
Recirculation de l'air
intérieur
L'entrée de l'air extérieur empêche la formation de buée sur le pare-brise et les vitres latérales.La recirculation de l'air intérieur isole le compartiment passagers des odeurs et fumées extérieures et permet d'atteindre plus rapidement la température souhaitée dans le compartiment passagers.► Appuyez sur ce bouton pour activer/désactiver la fonction (confirmée par l'allumage/l'extinction du témoin).
Désembuage - dégivrage
avant
Ces repères sur le panneau de commande indiquent le positionnement des commandes pour un désembuage ou dégivrage rapide du pare-brise et des fenêtres latérales.

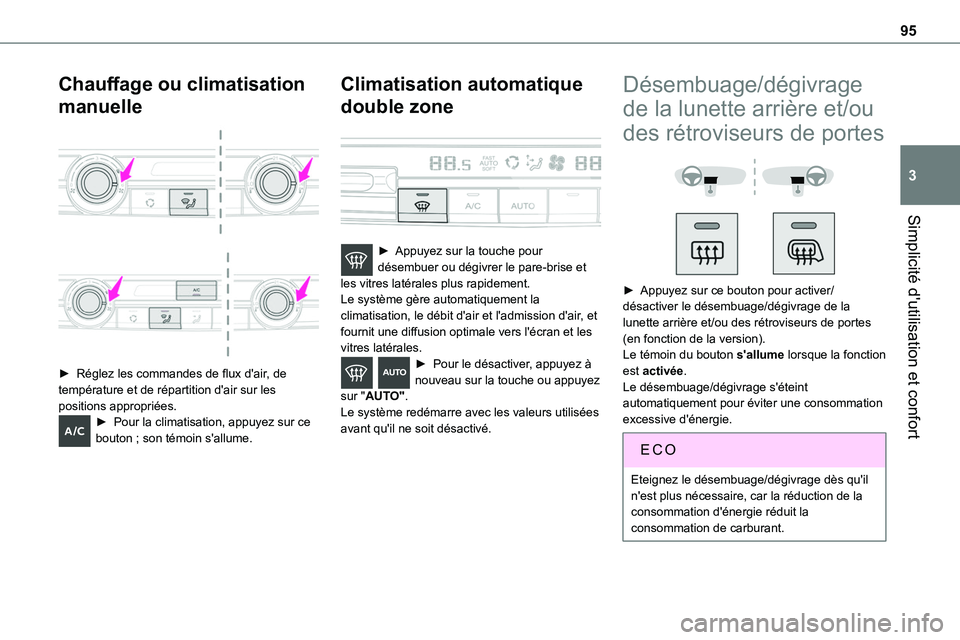

Page 95 of 360
95
Simplicité d'utilisation et confort
3
Chauffage ou climatisation
manuelle
► Réglez les commandes de flux d'air, de température et de répartition d'air sur les positions appropriées.► Pour la climatisation, appuyez sur ce bouton ; son témoin s'allume.
Climatisation automatique
double zone
► Appuyez sur la touche pour désembuer ou dégivrer le pare-brise et les vitres latérales plus rapidement.Le système gère automatiquement la climatisation, le débit d'air et l'admission d'air, et fournit une diffusion optimale vers l'écran et les vitres latérales.► Pour le désactiver, appuyez à nouveau sur la touche ou appuyez sur "AUTO".Le système redémarre avec les valeurs utilisées avant qu'il ne soit désactivé.
Désembuage/dégivrage
de la lunette arrière et/ou
des rétroviseurs de portes
► Appuyez sur ce bouton pour activer/désactiver le désembuage/dégivrage de la lunette arrière et/ou des rétroviseurs de portes (en fonction de la version).Le témoin du bouton s'allume lorsque la fonction est activée.Le désembuage/dégivrage s'éteint automatiquement pour éviter une consommation excessive d'énergie.
Eteignez le désembuage/dégivrage dès qu'il n'est plus nécessaire, car la réduction de la consommation d'énergie réduit la consommation de carburant.

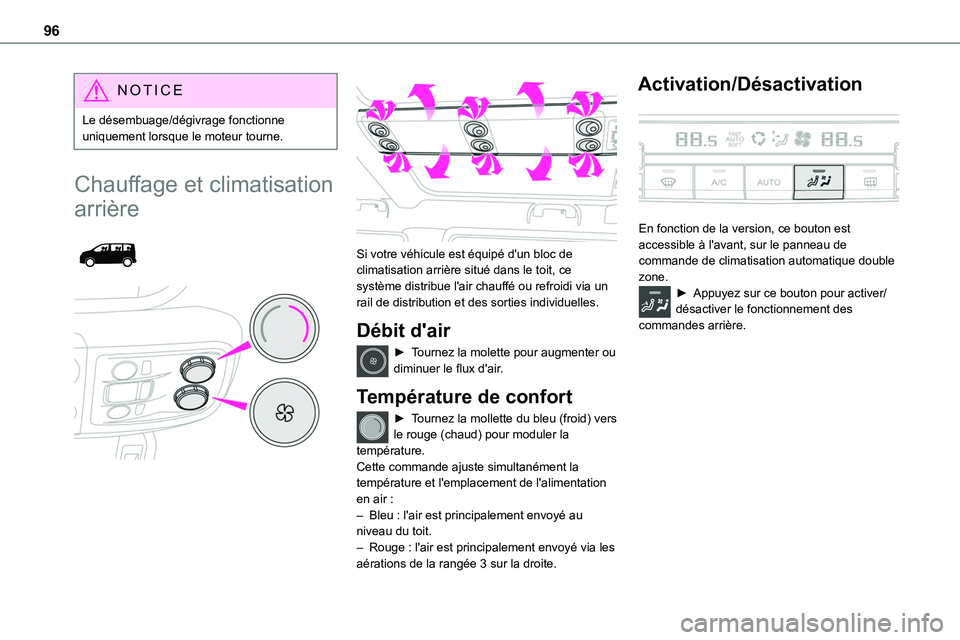

Page 96 of 360
96
NOTIC E
Le désembuage/dégivrage fonctionne uniquement lorsque le moteur tourne.
Chauffage et climatisation
arrière
Si votre véhicule est équipé d'un bloc de climatisation arrière situé dans le toit, ce système distribue l'air chauffé ou refroidi via un rail de distribution et des sorties individuelles.
Débit d'air
► Tournez la molette pour augmenter ou diminuer le flux d'air.
Température de confort
► Tournez la mollette du bleu (froid) vers
le rouge (chaud) pour moduler la température.Cette commande ajuste simultanément la température et l'emplacement de l'alimentation en air :– Bleu : l'air est principalement envoyé au niveau du toit.– Rouge : l'air est principalement envoyé via les aérations de la rangée 3 sur la droite.
Activation/Désactivation
En fonction de la version, ce bouton est accessible à l'avant, sur le panneau de commande de climatisation automatique double zone.► Appuyez sur ce bouton pour activer/désactiver le fonctionnement des commandes arrière.
Page 97 of 360
97
Simplicité d'utilisation et confort
3
Système de ventilation /
chauffage supplémentaire
Chauffage
Il s'agit d'un système supplémentaire et séparé qui chauffe le compartiment passagers et améliore les performances de dégivrage.Ce témoin s'allume lorsque le système est programmé ou réglé sur un fonctionnement à distance via la commande à distance.Il clignote pendant toute la durée du chauffage et s'éteint à la fin du cycle de chauffage ou lorsqu'il
est arrêté à l'aide de la commande à distance.
Ventilation
Ce système permet une ventilation du compartiment passagers avec de l'air extérieur pour améliorer la température ressentie lorsque vous entrez dans le véhicule en été.
Programmation
Avec un TOYOTA Pro Touch avec système de navigation, utilisez la commande à distance pour démarrer/arrêter le chauffage supplémentaire.Avec un système audio Bluetooth® ou un TOYOTA Pro Touch, utilisez la commande à distance pour démarrer/arrêter le chauffage supplémentaire et/ou régler les durées de préchauffage.
Avec système audio Bluetooth®
► Appuyez sur la touche MENU pour accéder au menu principal. ► Sélectionnez "Préchauf. / Préventil.".► Sélectionnez "Activation" et, si nécessaire, pour la programmation “Paramètres".► Sélectionnez "Chauffage" pour chauffer le compartiment moteur et passagers ou "Ventilation" pour aérer le compartiment passagers.
► Sélectionnez :• la 1ère horloge pour régler/mémoriser l'heure à laquelle la température de préchauffage sera atteinte,
• la 2ème horloge pour régler/mémoriser une deuxième heure à laquelle la température de préchauffage sera atteinte,
N OTIC E
A l'aide des deux horloges et en fonction de la saison, vous pouvez, par exemple, sélectionner l'une ou l'autre heure de départ.Un message sur l'écran confirme votre choix.
Avec TOYOTA Pro Touch
Appuyez sur App Connect pour afficher la page principale.Appuyez ensuite sur "Programmable heating/ventilation".► Sélectionnez l'onglet "Status" pour activer/désactiver le système.► Sélectionnez l'onglet "Other settings" pour choisir le mode "Chauffage", pour chauffer le compartiment moteur et l'habitacle, ou "Ventilation" pour aérer l'habitacle.► Réglez/enregistrez ensuite l'heure à laquelle la température de préchauffage sera atteinte pour chaque sélection.Appuyez sur ce bouton pour procéder à l'enregistrement.
Page 98 of 360
98
Avec TOYOTA Pro Touch avec
système de navigation
Dans le menu Application > Vehicle apps :► Sélectionnez AIR CON programming.
► Appuyez sur l'onglet Status pour activer/désactiver le système.► Appuyez sur l'onglet Settings pour
sélectionner le mode Chauffage pour faire chauffer le moteur et le compartiment passagers ou le mode Ventilation pour aérer le compartiment passagers.► Programmez/sauvegardez alors la durée d'activation de chaque sélection.► Appuyez sur OK pour confirmer.
NOTIC E
Vous devez attendre au moins 60 minutes entre les opérations de programmation.
NOTIC E
En fonction de la température extérieure, une certain temps de pré-conditionnement est nécessaire pour atteindre la température programmée avec la durée d'activation enregistrée.Ce pré-conditionnement dure jusqu'à 45 min.
Commande à distance de
longue portée
Pour vous permettre d'activer ou de désactiver à distance le chauffage dans le compartiment passagers.La commande à distance a une portée d'environ 1 km (0,6 mile) en rase campagne.
On
► Maintenir ce bouton appuyé permet de démarrer immédiatement le chauffage (confirmé par le témoin vert qui s'allume brièvement).
Désactivation
► Maintenir ce bouton appuyé permet
d'arrêter immédiatement le chauffage (confirmé par le témoin rouge qui s'allume brièvement).
NOTIC E
Le témoin de la commande à distance clignote pendant environ 2 secondes si le véhicule n'a pas reçu le signal, auquel casvous devez aller dans un endroit différent et répéter la commande.
Changement de batterie
Le témoin de la commande à distance devient orange si la charge de la pile est faible.Si le témoin n'est pas allumé, la pile est déchargée.
► Utilisez une pièce pour dévisser le couvercle et remplacer le pile.
Ne mettez pas au rebut les piles de la commande à distance car elles contiennent des métaux qui sont dangereux pour

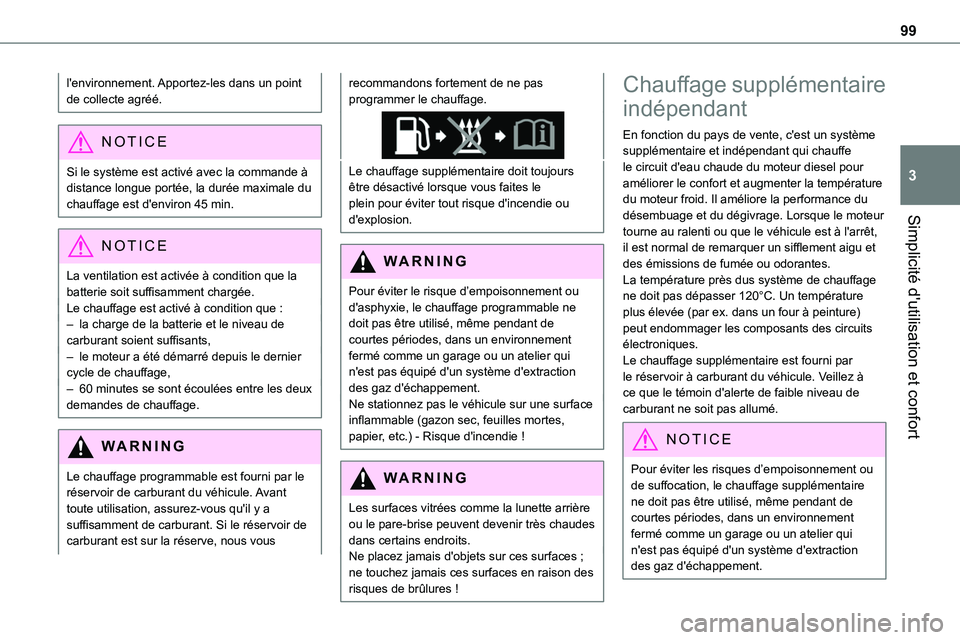

Page 99 of 360
99
Simplicité d'utilisation et confort
3
l'environnement. Apportez-les dans un point de collecte agréé.
NOTIC E
Si le système est activé avec la commande à distance longue portée, la durée maximale du chauffage est d'environ 45 min.
NOTIC E
La ventilation est activée à condition que la batterie soit suffisamment chargée. Le chauffage est activé à condition que : – la charge de la batterie et le niveau de carburant soient suffisants,– le moteur a été démarré depuis le dernier cycle de chauffage,– 60 minutes se sont écoulées entre les deux demandes de chauffage.
WARNI NG
Le chauffage programmable est fourni par le réservoir de carburant du véhicule. Avant toute utilisation, assurez-vous qu'il y a suffisamment de carburant. Si le réservoir de carburant est sur la réserve, nous vous
recommandons fortement de ne pas programmer le chauffage.
Le chauffage supplémentaire doit toujours être désactivé lorsque vous faites le plein pour éviter tout risque d'incendie ou d'explosion.
WARNI NG
Pour éviter le risque d’empoisonnement ou d'asphyxie, le chauffage programmable ne doit pas être utilisé, même pendant de courtes périodes, dans un environnement fermé comme un garage ou un atelier qui n'est pas équipé d'un système d'extraction des gaz d'échappement.Ne stationnez pas le véhicule sur une surface inflammable (gazon sec, feuilles mortes, papier, etc.) - Risque d'incendie !
WARNI NG
Les surfaces vitrées comme la lunette arrière ou le pare-brise peuvent devenir très chaudes
dans certains endroits.Ne placez jamais d'objets sur ces surfaces ; ne touchez jamais ces surfaces en raison des risques de brûlures !
Chauffage supplémentaire
indépendant
En fonction du pays de vente, c'est un système supplémentaire et indépendant qui chauffe le circuit d'eau chaude du moteur diesel pour améliorer le confort et augmenter la température du moteur froid. Il améliore la performance du désembuage et du dégivrage. Lorsque le moteur
tourne au ralenti ou que le véhicule est à l'arrêt, il est normal de remarquer un sifflement aigu et des émissions de fumée ou odorantes.La température près dus système de chauffage ne doit pas dépasser 120°C. Un température plus élevée (par ex. dans un four à peinture) peut endommager les composants des circuits électroniques.Le chauffage supplémentaire est fourni par le réservoir à carburant du véhicule. Veillez à ce que le témoin d'alerte de faible niveau de carburant ne soit pas allumé.
NOTIC E
Pour éviter les risques d’empoisonnement ou de suffocation, le chauffage supplémentaire ne doit pas être utilisé, même pendant de courtes périodes, dans un environnement
fermé comme un garage ou un atelier qui n'est pas équipé d'un système d'extraction des gaz d'échappement.
Page 100 of 360
100
WARNI NG
Ne stationnez pas le véhicule sur une surface inflammable (gazon sec, feuilles mortes, papier, etc.) en raison du risque d'incendie !
NOTIC E
Faites vérifier le chauffage supplémentaire une fois par an au début de l'hiver.Pour l'entretien et les réparations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Pré-conditionnement de
climatisation (Electrique)
Cette fonction vous permet de programmer la température dans le compartiment passagers pour atteindre une température prédéfinie et non modifiable (environ 21°) avant d'entrer dans le véhicule, aux horaires et jours de votre choix.Cette fonction est disponible lorsque le véhicule
est branché ou non.
Programmation
Avec système audio Bluetooth®
Le pré-conditionnement de la température n'est pas disponible avec le système audio Bluetooth®.
Avec TOYOTA Pro Touch ou TOYOTA Pro Touch avec système de navigation
La programmation peut s'effectuer depuis un smartphone avec l'application MyToyota (bientôt disponible).Pour plus d'informations sur les fonctions à distance, reportez-vous à la section correspondante.
Avec TOYOTA Pro Touch avec système de navigation
Dans le menu Application :
Appuyez sur "Apps véhicule" pour afficher la page d'accueil des applications.Sélectionnez Conditionnement de la température.
► Appuyez sur + pour ajouter un programme.► Sélectionnez l'heure d'entrée dans le véhicule et les jours souhaités. Appuyez sur OK.► Appuyez sur ON pour activer ce programme.La séquence de pré-conditionnement de la température commence environ 45 minutes avant l'heure programmée lorsque le véhicule est branché (20 minutes lorsqu'il n'est pas branché) et est maintenue pendant 10 minutes
après.
NOTIC E
Vous pouvez configurer plusieurs programmes.Ils sont sauvegardés dans le système.Pour optimiser l'autonomie, nous vous recommandons de démarrer un programme lorsque le véhicule est branché.
NOTIC E
Le bruit du ventilateur lors du pré-conditionnement de la température est tout à fait normal.
