TOYOTA PROACE CITY 2020 Betriebsanleitungen (in German)

181
Bei einer Panne
8
WARNI NG
TOYOTA übernimmt keine Verantwortung für die Kosten, die durch Reparatur des Fahrzeugs oder Behebung von Fehlfunktion entstehen, die auf Installation von Zubehör zurückzuführen ist, das nicht mitgeliefert und nicht von TOYOTA empfohlen ist sowie nicht gemäß den Anweisungen des Fahrzeugherstellers installiert wurde, insbesondere wenn der kombinierte Verbrauch aller angeschlossenen Zusatzausrüstungen 10 mA übersteigt.
NOTIC E
Weitere Informationen zur Montage einer Anhängerkupplung oder Installation von TAXI-Ausrüstung bekommen Sie bei Ihrem TOYOTA-Händler.
Armaturenbrettsicherungen
Der Sicherungskasten befindet sich links in der unteren Hälfte des Armaturenbretts.
Zugriff auf Sicherungen
â–º Die Abdeckung oben links, dann rechts ausrastenDie nachfolgend beschriebenen Sicherungen variieren je nach Fahrzeugausstattung.

Sicherung N r.Nennkapa-zität (A)Funktion
F110Drahtloses Smart-phone-Ladegerät, elektrochromati-scher Innenrück-spiegel
F415Hupe
F620Scheibenwasch-anlagenpumpe
F71012 V-Anschluss-buchse (hinten)
F1030Elektrisches Ver-riegelungsmodul
F1310Telematik- und Radio-Bedienele-mente
Sicherung N r.Nennkapa-zität (A)Funktion
F145Alarm, Ãœber-last-Warnleuchte, fortschrittliches Telematikmodul
F193Anhänger-Schnitt-stelleneinheit
F223Umfeldmonitor
F235Allgemeine Anhänger-Schnitt-stelleneinheit
F275Zusatz-/Stand-heizung
F2920Audiodeck, Touchscreen
F321512 V-Anschluss-buchse (vorn)
F345Spiegelsteuerung
F365USB-Buchse
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum nahe der Batterie.

182

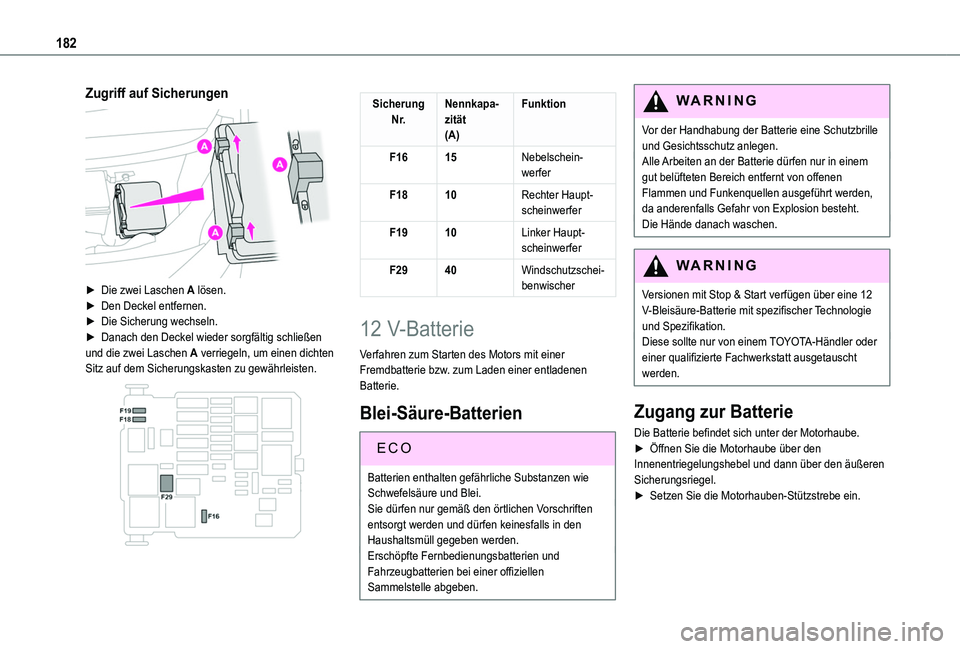

Zugriff auf Sicherungen

► Die zwei Laschen A lösen.► Den Deckel entfernen.► Die Sicherung wechseln.► Danach den Deckel wieder sorgfältig schließen und die zwei Laschen A verriegeln, um einen dichten Sitz auf dem Sicherungskasten zu gewährleisten.

Sicherung N r.Nennkapa-zität(A)
Funktion
F1615Nebelschein-werfer
F1810Rechter Haupt-scheinwerfer
F1910Linker Haupt-scheinwerfer
F2940Windschutzschei-benwischer
12 V-Batterie
Verfahren zum Starten des Motors mit einer Fremdbatterie bzw. zum Laden einer entladenen Batterie.
Blei-Säure-Batterien
EC O
Batterien enthalten gefährliche Substanzen wie Schwefelsäure und Blei.Sie dürfen nur gemäß den örtlichen Vorschriften entsorgt werden und dürfen keinesfalls in den Haushaltsmüll gegeben werden.Erschöpfte Fernbedienungsbatterien und Fahrzeugbatterien bei einer offiziellen Sammelstelle abgeben.
WARNI NG
Vor der Handhabung der Batterie eine Schutzbrille und Gesichtsschutz anlegen.Alle Arbeiten an der Batterie dürfen nur in einem gut belüfteten Bereich entfernt von offenen Flammen und Funkenquellen ausgeführt werden, da anderenfalls Gefahr von Explosion besteht.Die Hände danach waschen.
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Bleisäure-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt ausgetauscht werden.
Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.
► Öffnen Sie die Motorhaube über den Innenentriegelungshebel und dann über den äußeren Sicherungsriegel.► Setzen Sie die Motorhauben-Stützstrebe ein.

183
Bei einer Panne
8

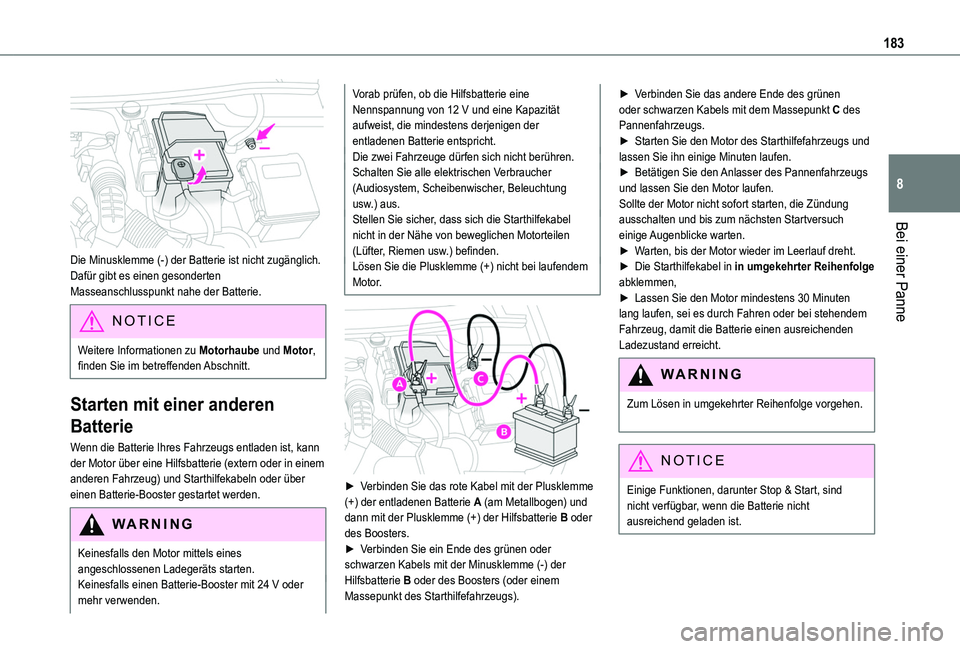

Die Minusklemme (-) der Batterie ist nicht zugänglich.Dafür gibt es einen gesonderten Masseanschlusspunkt nahe der Batterie.
NOTIC E
Weitere Informationen zu Motorhaube und Motor, finden Sie im betreffenden Abschnitt.
Starten mit einer anderen
Batterie
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann der Motor über eine Hilfsbatterie (extern oder in einem anderen Fahrzeug) und Starthilfekabeln oder über einen Batterie-Booster gestartet werden.
WARNI NG
Keinesfalls den Motor mittels eines angeschlossenen Ladegeräts starten.Keinesfalls einen Batterie-Booster mit 24 V oder mehr verwenden.
Vorab prüfen, ob die Hilfsbatterie eine Nennspannung von 12 V und eine Kapazität aufweist, die mindestens derjenigen der entladenen Batterie entspricht.Die zwei Fahrzeuge dürfen sich nicht berühren.Schalten Sie alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Beleuchtung usw.) aus.Stellen Sie sicher, dass sich die Starthilfekabel nicht in der Nähe von beweglichen Motorteilen (Lüfter, Riemen usw.) befinden.Lösen Sie die Plusklemme (+) nicht bei laufendem Motor.


► Verbinden Sie das rote Kabel mit der Plusklemme (+) der entladenen Batterie A (am Metallbogen) und dann mit der Plusklemme (+) der Hilfsbatterie B oder des Boosters.► Verbinden Sie ein Ende des grünen oder schwarzen Kabels mit der Minusklemme (-) der Hilfsbatterie B oder des Boosters (oder einem Massepunkt des Starthilfefahrzeugs).
► Verbinden Sie das andere Ende des grünen oder schwarzen Kabels mit dem Massepunkt C des Pannenfahrzeugs.► Starten Sie den Motor des Starthilfefahrzeugs und lassen Sie ihn einige Minuten laufen.► Betätigen Sie den Anlasser des Pannenfahrzeugs und lassen Sie den Motor laufen.Sollte der Motor nicht sofort starten, die Zündung ausschalten und bis zum nächsten Startversuch einige Augenblicke warten.► Warten, bis der Motor wieder im Leerlauf dreht.► Die Starthilfekabel in in umgekehrter Reihenfolge abklemmen,► Lassen Sie den Motor mindestens 30 Minuten lang laufen, sei es durch Fahren oder bei stehendem Fahrzeug, damit die Batterie einen ausreichenden Ladezustand erreicht.
WARNI NG
Zum Lösen in umgekehrter Reihenfolge vorgehen.
NOTIC E
Einige Funktionen, darunter Stop & Start, sind nicht verfügbar, wenn die Batterie nicht ausreichend geladen ist.

184

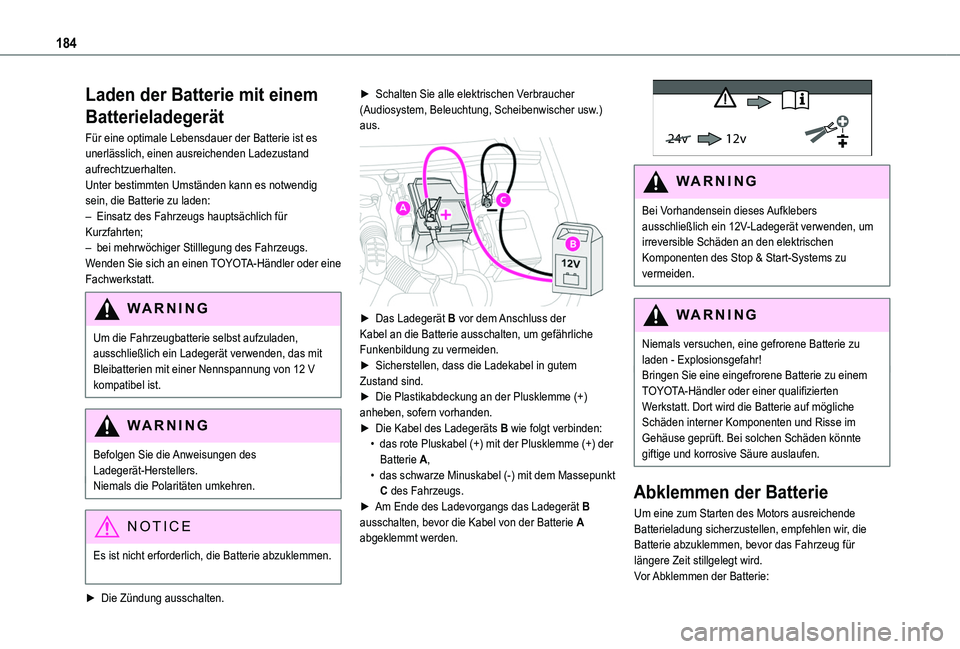

Laden der Batterie mit einem
Batterieladegerät
Für eine optimale Lebensdauer der Batterie ist es unerlässlich, einen ausreichenden Ladezustand aufrechtzuerhalten.Unter bestimmten Umständen kann es notwendig sein, die Batterie zu laden:– Einsatz des Fahrzeugs hauptsächlich für Kurzfahrten;– bei mehrwöchiger Stilllegung des Fahrzeugs.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
WARNI NG
Um die Fahrzeugbatterie selbst aufzuladen, ausschließlich ein Ladegerät verwenden, das mit Bleibatterien mit einer Nennspannung von 12 V kompatibel ist.
WARNI NG
Befolgen Sie die Anweisungen des Ladegerät-Herstellers.Niemals die Polaritäten umkehren.
NOTIC E
Es ist nicht erforderlich, die Batterie abzuklemmen.
► Die Zündung ausschalten.
â–º Schalten Sie alle elektrischen Verbraucher (Audiosystem, Beleuchtung, Scheibenwischer usw.) aus.

► Das Ladegerät B vor dem Anschluss der Kabel an die Batterie ausschalten, um gefährliche Funkenbildung zu vermeiden.► Sicherstellen, dass die Ladekabel in gutem Zustand sind.► Die Plastikabdeckung an der Plusklemme (+) anheben, sofern vorhanden.► Die Kabel des Ladegeräts B wie folgt verbinden:• das rote Pluskabel (+) mit der Plusklemme (+) der
Batterie A,• das schwarze Minuskabel (-) mit dem Massepunkt C des Fahrzeugs.► Am Ende des Ladevorgangs das Ladegerät B ausschalten, bevor die Kabel von der Batterie A abgeklemmt werden.
24v 12v
WARNI NG
Bei Vorhandensein dieses Aufklebers ausschließlich ein 12V-Ladegerät verwenden, um irreversible Schäden an den elektrischen
Komponenten des Stop & Start-Systems zu vermeiden.
WARNI NG
Niemals versuchen, eine gefrorene Batterie zu laden - Explosionsgefahr!Bringen Sie eine eingefrorene Batterie zu einem TOYOTA-Händler oder einer qualifizierten Werkstatt. Dort wird die Batterie auf mögliche Schäden interner Komponenten und Risse im Gehäuse geprüft. Bei solchen Schäden könnte giftige und korrosive Säure auslaufen.
Abklemmen der Batterie
Um eine zum Starten des Motors ausreichende Batterieladung sicherzustellen, empfehlen wir, die
Batterie abzuklemmen, bevor das Fahrzeug für längere Zeit stillgelegt wird.Vor Abklemmen der Batterie:

185
Bei einer Panne
8

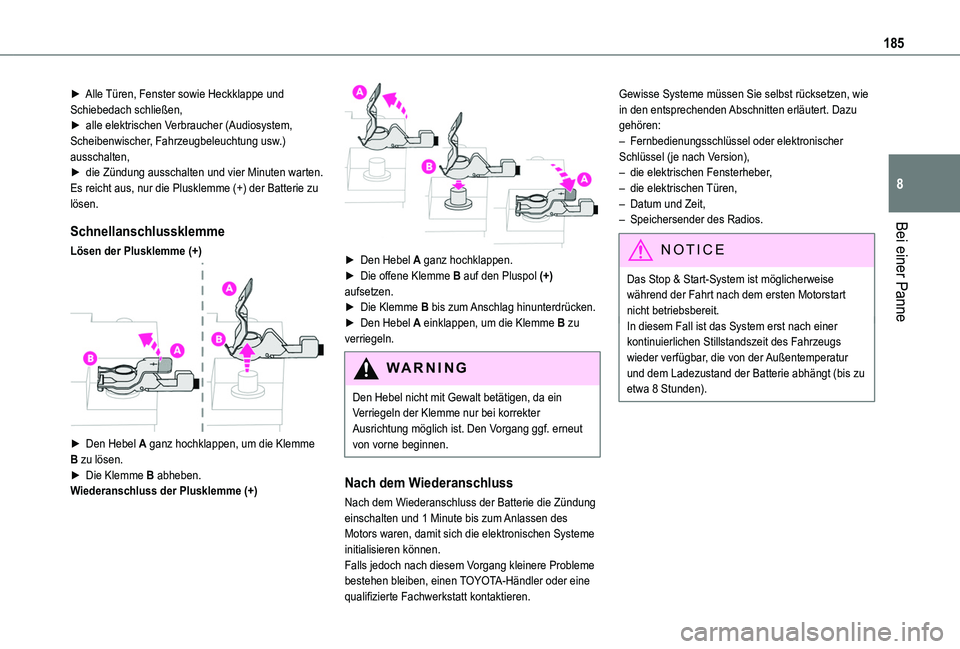

► Alle Türen, Fenster sowie Heckklappe und Schiebedach schließen,► alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Fahrzeugbeleuchtung usw.) ausschalten,► die Zündung ausschalten und vier Minuten warten.Es reicht aus, nur die Plusklemme (+) der Batterie zu lösen.
Schnellanschlussklemme
Lösen der Plusklemme (+)

â–º Den Hebel A ganz hochklappen, um die Klemme
B zu lösen.► Die Klemme B abheben.Wiederanschluss der Plusklemme (+)

► Den Hebel A ganz hochklappen.► Die offene Klemme B auf den Pluspol (+) aufsetzen.► Die Klemme B bis zum Anschlag hinunterdrücken.► Den Hebel A einklappen, um die Klemme B zu verriegeln.
WARNI NG
Den Hebel nicht mit Gewalt betätigen, da ein Verriegeln der Klemme nur bei korrekter Ausrichtung möglich ist. Den Vorgang ggf. erneut
von vorne beginnen.
Nach dem Wiederanschluss
Nach dem Wiederanschluss der Batterie die Zündung einschalten und 1 Minute bis zum Anlassen des Motors waren, damit sich die elektronischen Systeme initialisieren können.Falls jedoch nach diesem Vorgang kleinere Probleme bestehen bleiben, einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt kontaktieren.
Gewisse Systeme müssen Sie selbst rücksetzen, wie in den entsprechenden Abschnitten erläutert. Dazu gehören:– Fernbedienungsschlüssel oder elektronischer Schlüssel (je nach Version),– die elektrischen Fensterheber,– die elektrischen Türen,– Datum und Zeit,– Speichersender des Radios.
NOTIC E
Das Stop & Start-System ist möglicherweise während der Fahrt nach dem ersten Motorstart nicht betriebsbereit.In diesem Fall ist das System erst nach einer kontinuierlichen Stillstandszeit des Fahrzeugs wieder verfügbar, die von der Außentemperatur und dem Ladezustand der Batterie abhängt (bis zu etwa 8 Stunden).

186
Abschleppen
Verfahren zum Abschleppen Ihres Fahrzeugs oder zum Abschleppen eines anderen Fahrzeugs mit der Abschleppöse.
NOTIC E
Allgemeine EmpfehlungenBeim Fahrbetrieb die jeweils vor Ort geltenden gesetzlichen Vorschriften befolgen.Stellen Sie sicher, dass das Gewicht des Zugfahrzeugs höher ist als das des gezogenen Fahrzeugs.Der Fahrer muss am Steuer des gezogenen Fahrzeugs bleiben und einen gültigen Führerschein besitzen.Beim Abschleppen eines Fahrzeugs mit allen vier Rädern auf dem Boden stets eine zugelassene Abschleppstange verwenden; Seile und Gurte sind verboten.Das Zugfahrzeug muss sanft anfahren.Wenn das Fahrzeug bei ausgeschaltetem Motor abgeschleppt wird, steht die Brems- und Lenkhilfe nicht zur Verfügung.
WARNI NG
In folgenden Fällen muss ein professioneller Abschleppdienst gerufen werden:– das Pannenfahrzeug steht auf einer Autobahn oder Hauptstraße;– das Getriebe kann nicht auf Neutral gestellt, die Lenkung nicht entriegelt oder die Feststellbremse nicht gelöst werden;– es ist nicht möglich, ein Fahrzeug mit einem Automatikgetriebe bei laufendem Motor zu ziehen;– Abschleppen mit nur zwei Rädern auf dem Boden;– es handelt sich um ein Allradfahrzeug;– es steht keine zugelassene Abschleppstange zur Verfügung.
Abschleppbeschränkungen
Fahrzeugtyp(Motor / Getriebe)Vorderräder auf dem BodenHinterräder auf dem BodenPritschen-Abschleppwagen4 Räder auf dem Boden mit Abschleppstange
Verbrennungsmotor / Schalt-getriebe








Verbrennungsmotor / Automa-tikgetriebe

187
Bei einer Panne
8

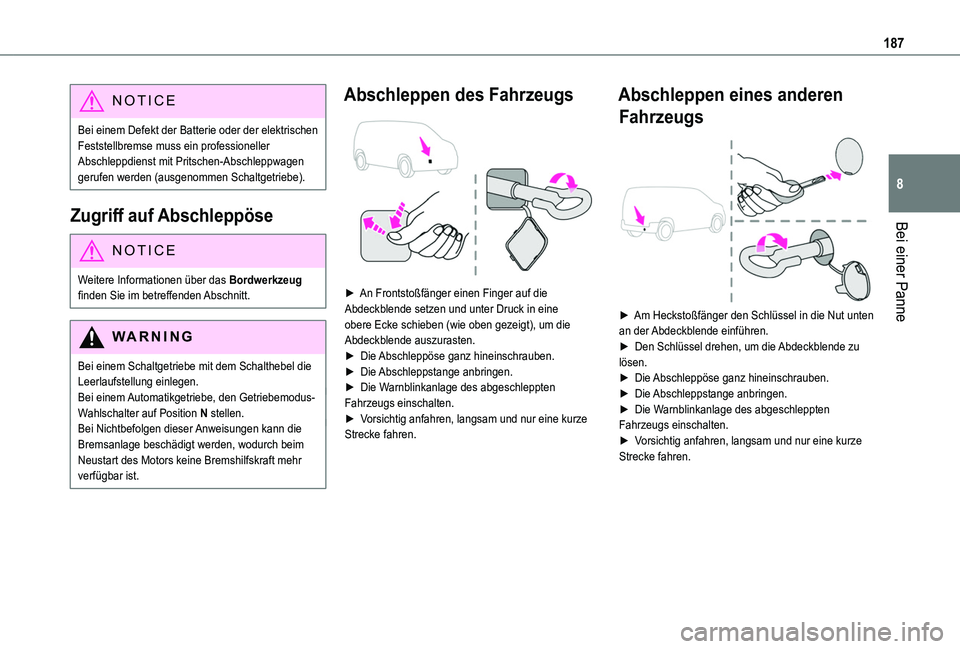

NOTIC E
Bei einem Defekt der Batterie oder der elektrischen Feststellbremse muss ein professioneller Abschleppdienst mit Pritschen-Abschleppwagen gerufen werden (ausgenommen Schaltgetriebe).
Zugriff auf Abschleppöse
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
WARNI NG
Bei einem Schaltgetriebe mit dem Schalthebel die Leerlaufstellung einlegen.Bei einem Automatikgetriebe, den Getriebemodus-Wahlschalter auf Position N stellen.Bei Nichtbefolgen dieser Anweisungen kann die Bremsanlage beschädigt werden, wodurch beim Neustart des Motors keine Bremshilfskraft mehr verfügbar ist.
Abschleppen des Fahrzeugs

► An Frontstoßfänger einen Finger auf die Abdeckblende setzen und unter Druck in eine obere Ecke schieben (wie oben gezeigt), um die Abdeckblende auszurasten.► Die Abschleppöse ganz hineinschrauben.► Die Abschleppstange anbringen.► Die Warnblinkanlage des abgeschleppten Fahrzeugs einschalten.► Vorsichtig anfahren, langsam und nur eine kurze Strecke fahren.
Abschleppen eines anderen
Fahrzeugs

► Am Heckstoßfänger den Schlüssel in die Nut unten an der Abdeckblende einführen.► Den Schlüssel drehen, um die Abdeckblende zu lösen.► Die Abschleppöse ganz hineinschrauben.► Die Abschleppstange anbringen.► Die Warnblinkanlage des abgeschleppten Fahrzeugs einschalten.► Vorsichtig anfahren, langsam und nur eine kurze
Strecke fahren.

188

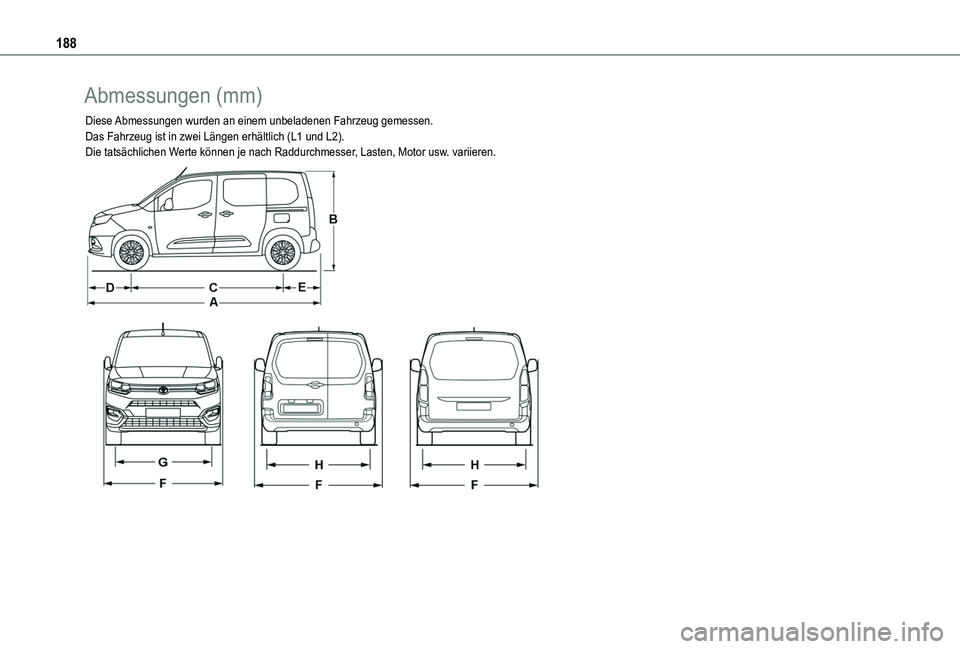

Abmessungen (mm)
Diese Abmessungen wurden an einem unbeladenen Fahrzeug gemessen.Das Fahrzeug ist in zwei Längen erhältlich (L1 und L2).Die tatsächlichen Werte können je nach Raddurchmesser, Lasten, Motor usw. variieren.

189

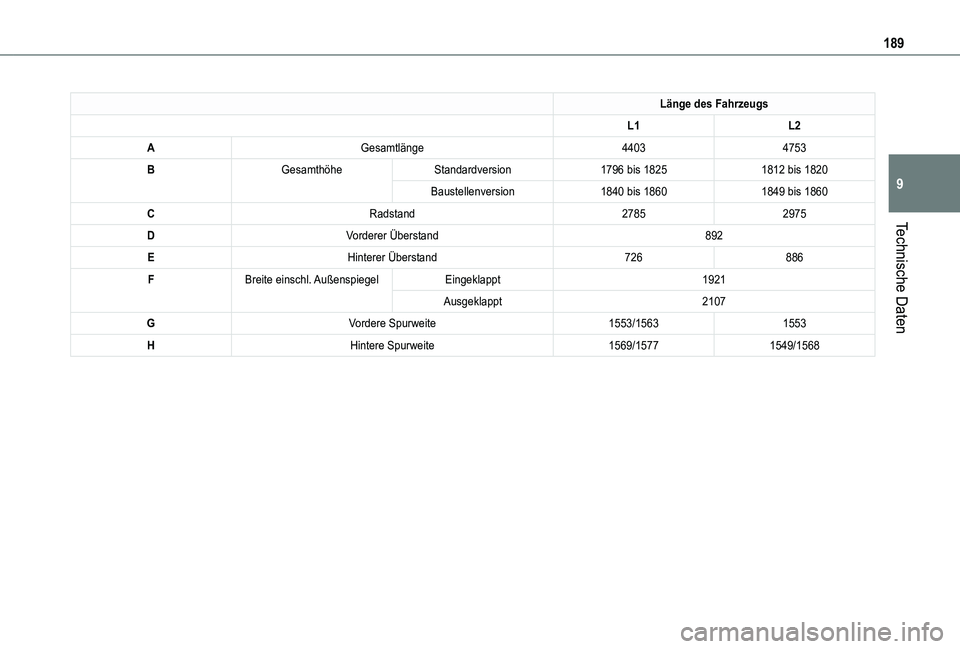

Technische Daten
9
Länge des Fahrzeugs
L1L2
AGesamtlänge44034753
BGesamthöheStandardversion1796 bis 18251812 bis 1820
Baustellenversion1840 bis 18601849 bis 1860
CRadstand27852975
DVorderer Ãœberstand892
EHinterer Ãœberstand726886
FBreite einschl. AußenspiegelEingeklappt1921
Ausgeklappt2107
GVordere Spurweite1553/15631553
HHintere Spurweite1569/15771549/1568

190

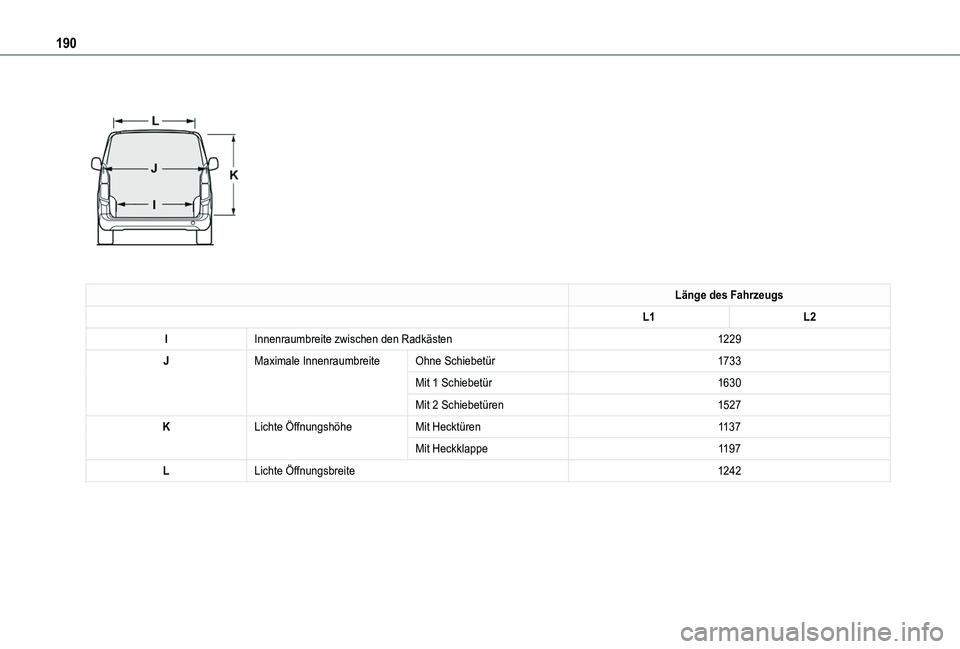

Länge des Fahrzeugs
L1L2
IInnenraumbreite zwischen den Radkästen1229
JMaximale InnenraumbreiteOhne Schiebetür1733
Mit 1 Schiebetür1630
Mit 2 Schiebetüren1527
KLichte ÖffnungshöheMit Hecktüren1137
Mit Heckklappe1197
LLichte Öffnungsbreite1242
