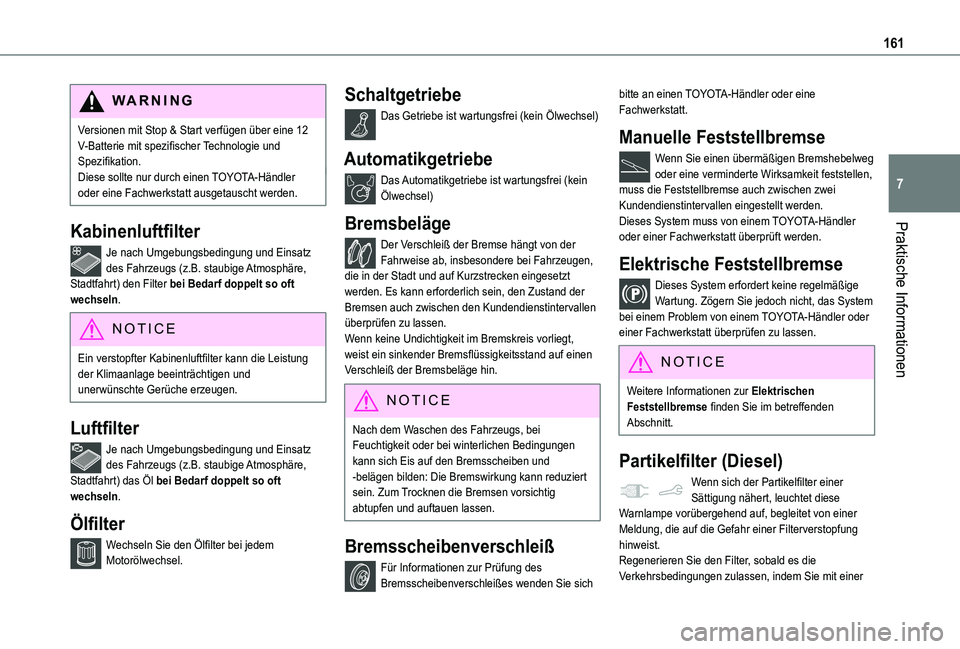

161
Praktische Informationen
7
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur durch einen TOYOTA-Händler oder eine Fachwerkstatt ausgetauscht werden.
Kabinenluftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) den Filter bei Bedarf doppelt so oft wechseln.
NOTIC E
Ein verstopfter Kabinenluftfilter kann die Leistung der Klimaanlage beeinträchtigen und unerwünschte Gerüche erzeugen.
Luftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) das Öl bei Bedarf doppelt so oft wechseln.
Ölfilter
Wechseln Sie den Ölfilter bei jedem Motorölwechsel.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel)
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel)
Bremsbeläge
Der Verschleiß der Bremse hängt von der Fahrweise ab, insbesondere bei Fahrzeugen, die in der Stadt und auf Kurzstrecken eingesetzt werden. Es kann erforderlich sein, den Zustand der Bremsen auch zwischen den Kundendienstintervallen überprüfen zu lassen.Wenn keine Undichtigkeit im Bremskreis vorliegt, weist ein sinkender Bremsflüssigkeitsstand auf einen Verschleiß der Bremsbeläge hin.
NOTIC E
Nach dem Waschen des Fahrzeugs, bei
Feuchtigkeit oder bei winterlichen Bedingungen kann sich Eis auf den Bremsscheiben und -belägen bilden: Die Bremswirkung kann reduziert sein. Zum Trocknen die Bremsen vorsichtig abtupfen und auftauen lassen.
Bremsscheibenverschleiß
Für Informationen zur Prüfung des Bremsscheibenverschleißes wenden Sie sich
bitte an einen TOYOTA-Händler oder eine Fachwerkstatt.
Manuelle Feststellbremse
Wenn Sie einen übermäßigen Bremshebelweg oder eine verminderte Wirksamkeit feststellen, muss die Feststellbremse auch zwischen zwei Kundendienstintervallen eingestellt werden.Dieses System muss von einem TOYOTA-Händler oder einer Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Dieses System erfordert keine regelmäßige Wartung. Zögern Sie jedoch nicht, das System bei einem Problem von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen zu lassen.
NOTIC E
Weitere Informationen zur Elektrischen Feststellbremse finden Sie im betreffenden Abschnitt.
Partikelfilter (Diesel)
Wenn sich der Partikelfilter einer Sättigung nähert, leuchtet diese Warnlampe vorübergehend auf, begleitet von einer Meldung, die auf die Gefahr einer Filterverstopfung hinweist.Regenerieren Sie den Filter, sobald es die Verkehrsbedingungen zulassen, indem Sie mit einer

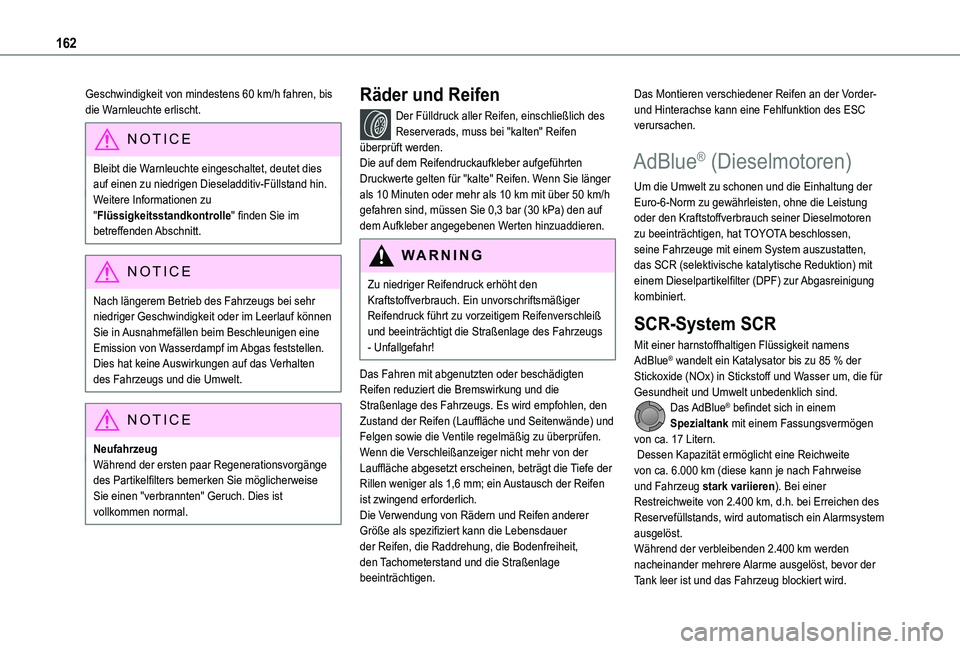

162
Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs bei sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen eine Emission von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs - Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.
Das Montieren verschiedener Reifen an der Vorder- und Hinterachse kann eine Fehlfunktion des ESC verursachen.
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung kombiniert.
SCR-System SCR
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 17 Litern.
Dessen Kapazität ermöglicht eine Reichweite von ca. 6.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d.h. bei Erreichen des Reservefüllstands, wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug blockiert wird.

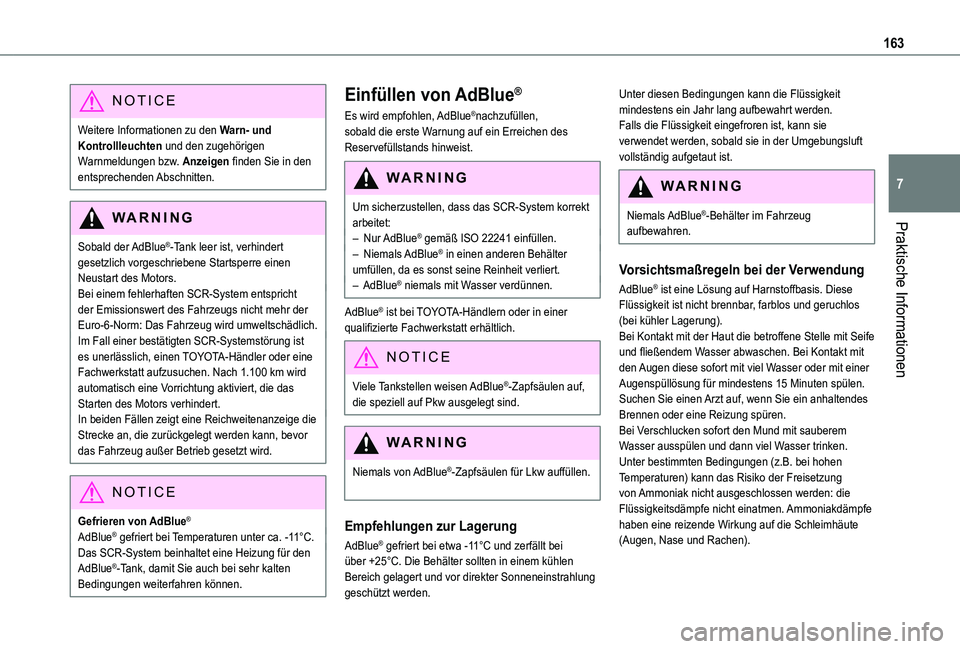

163
Praktische Informationen
7
NOTIC E
Weitere Informationen zu den Warn- und Kontrollleuchten und den zugehörigen Warnmeldungen bzw. Anzeigen finden Sie in den entsprechenden Abschnitten.
WARNI NG
Sobald der AdBlue®-Tank leer ist, verhindert
gesetzlich vorgeschriebene Startsperre einen Neustart des Motors.Bei einem fehlerhaften SCR-System entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-6-Norm: Das Fahrzeug wird umweltschädlich.Im Fall einer bestätigten SCR-Systemstörung ist es unerlässlich, einen TOYOTA-Händler oder eine Fachwerkstatt aufzusuchen. Nach 1.100 km wird automatisch eine Vorrichtung aktiviert, die das Starten des Motors verhindert.In beiden Fällen zeigt eine Reichweitenanzeige die Strecke an, die zurückgelegt werden kann, bevor das Fahrzeug außer Betrieb gesetzt wird.
NOTIC E
Gefrieren von AdBlue®
AdBlue® gefriert bei Temperaturen unter ca. -11°C.Das SCR-System beinhaltet eine Heizung für den AdBlue®-Tank, damit Sie auch bei sehr kalten Bedingungen weiterfahren können.
Einfüllen von AdBlue®
Es wird empfohlen, AdBlue®nachzufüllen, sobald die erste Warnung auf ein Erreichen des Reservefüllstands hinweist.
WARNI NG
Um sicherzustellen, dass das SCR-System korrekt arbeitet:– Nur AdBlue® gemäß ISO 22241 einfüllen.– Niemals AdBlue® in einen anderen Behälter umfüllen, da es sonst seine Reinheit verliert.– AdBlue® niemals mit Wasser verdünnen.
AdBlue® ist bei TOYOTA-Händlern oder in einer qualifizierte Fachwerkstatt erhältlich.
NOTIC E
Viele Tankstellen weisen AdBlue®-Zapfsäulen auf, die speziell auf Pkw ausgelegt sind.
WARNI NG
Niemals von AdBlue®-Zapfsäulen für Lkw auffüllen.
Empfehlungen zur Lagerung
AdBlue® gefriert bei etwa -11°C und zerfällt bei über +25°C. Die Behälter sollten in einem kühlen Bereich gelagert und vor direkter Sonneneinstrahlung geschützt werden.
Unter diesen Bedingungen kann die Flüssigkeit mindestens ein Jahr lang aufbewahrt werden.Falls die Flüssigkeit eingefroren ist, kann sie verwendet werden, sobald sie in der Umgebungsluft vollständig aufgetaut ist.
WARNI NG
Niemals AdBlue®-Behälter im Fahrzeug aufbewahren.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).

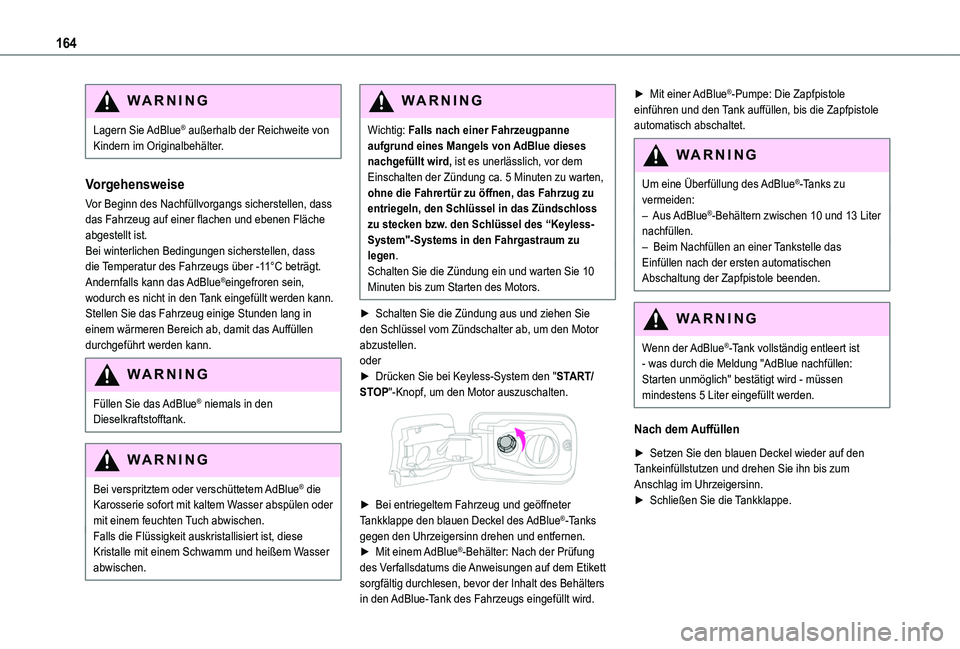

164
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorgehensweise
Vor Beginn des Nachfüllvorgangs sicherstellen, dass das Fahrzeug auf einer flachen und ebenen Fläche abgestellt ist.Bei winterlichen Bedingungen sicherstellen, dass die Temperatur des Fahrzeugs über -11°C beträgt. Andernfalls kann das AdBlue®eingefroren sein, wodurch es nicht in den Tank eingefüllt werden kann. Stellen Sie das Fahrzeug einige Stunden lang in einem wärmeren Bereich ab, damit das Auffüllen durchgeführt werden kann.
WARNI NG
Füllen Sie das AdBlue® niemals in den Dieselkraftstofftank.
WARNI NG
Bei verspritztem oder verschüttetem AdBlue® die Karosserie sofort mit kaltem Wasser abspülen oder mit einem feuchten Tuch abwischen.Falls die Flüssigkeit auskristallisiert ist, diese
Kristalle mit einem Schwamm und heißem Wasser abwischen.
WARNI NG
Wichtig: Falls nach einer Fahrzeugpanne aufgrund eines Mangels von AdBlue dieses nachgefüllt wird, ist es unerlässlich, vor dem Einschalten der Zündung ca. 5 Minuten zu warten, ohne die Fahrertür zu öffnen, das Fahrzug zu entriegeln, den Schlüssel in das Zündschloss zu stecken bzw. den Schlüssel des “Keyless-System"-Systems in den Fahrgastraum zu legen.Schalten Sie die Zündung ein und warten Sie 10 Minuten bis zum Starten des Motors.
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel vom Zündschalter ab, um den Motor abzustellen.oder► Drücken Sie bei Keyless-System den "START/STOP"-Knopf, um den Motor auszuschalten.

► Bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Deckel des AdBlue®-Tanks gegen den Uhrzeigersinn drehen und entfernen.► Mit einem AdBlue®-Behälter: Nach der Prüfung des Verfallsdatums die Anweisungen auf dem Etikett sorgfältig durchlesen, bevor der Inhalt des Behälters in den AdBlue-Tank des Fahrzeugs eingefüllt wird.
► Mit einer AdBlue®-Pumpe: Die Zapfpistole einführen und den Tank auffüllen, bis die Zapfpistole automatisch abschaltet.
WARNI NG
Um eine Überfüllung des AdBlue®-Tanks zu vermeiden:– Aus AdBlue®-Behältern zwischen 10 und 13 Liter nachfüllen.
– Beim Nachfüllen an einer Tankstelle das Einfüllen nach der ersten automatischen Abschaltung der Zapfpistole beenden.
WARNI NG
Wenn der AdBlue®-Tank vollständig entleert ist - was durch die Meldung "AdBlue nachfüllen: Starten unmöglich" bestätigt wird - müssen mindestens 5 Liter eingefüllt werden.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den Tankeinfüllstutzen und drehen Sie ihn bis zum Anschlag im Uhrzeigersinn.► Schließen Sie die Tankklappe.

165
Praktische Informationen
7

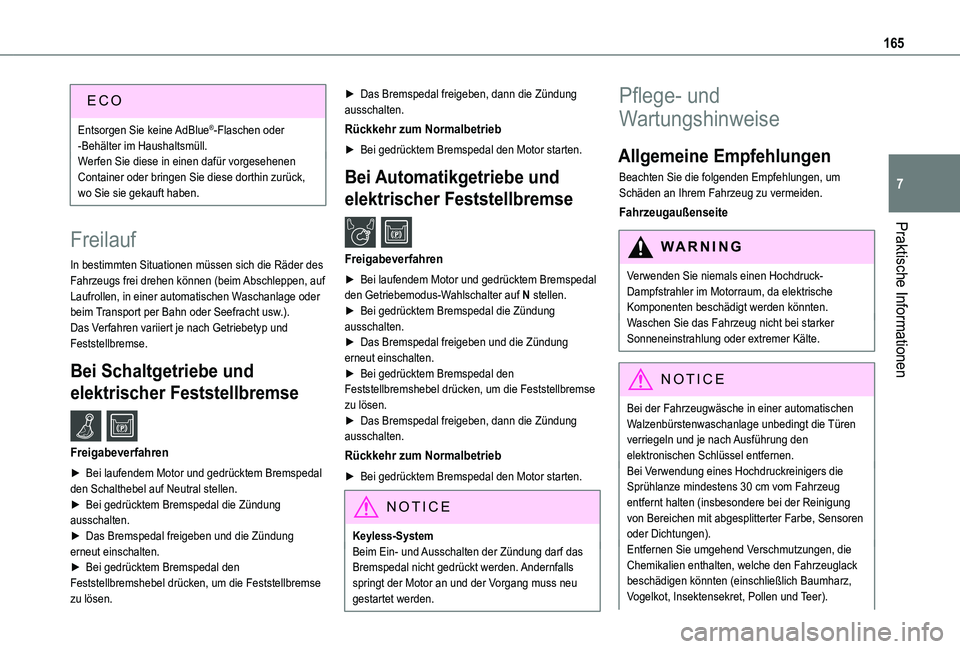

Entsorgen Sie keine AdBlue®-Flaschen oder -Behälter im Haushaltsmüll.Werfen Sie diese in einen dafür vorgesehenen Container oder bringen Sie diese dorthin zurück, wo Sie sie gekauft haben.
Freilauf
In bestimmten Situationen müssen sich die Räder des Fahrzeugs frei drehen können (beim Abschleppen, auf Laufrollen, in einer automatischen Waschanlage oder beim Transport per Bahn oder Seefracht usw.).Das Verfahren variiert je nach Getriebetyp und Feststellbremse.
Bei Schaltgetriebe und
elektrischer Feststellbremse /
Freigabeverfahren
► Bei laufendem Motor und gedrücktem Bremspedal den Schalthebel auf Neutral stellen.► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse
zu lösen.
► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Bei gedrücktem Bremspedal den Motor starten.
Bei Automatikgetriebe und
elektrischer Feststellbremse /
Freigabeverfahren
► Bei laufendem Motor und gedrücktem Bremspedal den Getriebemodus-Wahlschalter auf N stellen.► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Bei gedrücktem Bremspedal den Motor starten.
NOTIC E
Keyless-SystemBeim Ein- und Ausschalten der Zündung darf das Bremspedal nicht gedrückt werden. Andernfalls springt der Motor an und der Vorgang muss neu
gestartet werden.
Pflege- und
Wartungshinweise
Allgemeine Empfehlungen
Beachten Sie die folgenden Empfehlungen, um Schäden an Ihrem Fahrzeug zu vermeiden.
Fahrzeugaußenseite
WARNI NG
Verwenden Sie niemals einen Hochdruck-Dampfstrahler im Motorraum, da elektrische Komponenten beschädigt werden könnten.Waschen Sie das Fahrzeug nicht bei starker Sonneneinstrahlung oder extremer Kälte.
NOTIC E
Bei der Fahrzeugwäsche in einer automatischen Walzenbürstenwaschanlage unbedingt die Türen verriegeln und je nach Ausführung den elektronischen Schlüssel entfernen.Bei Verwendung eines Hochdruckreinigers die Sprühlanze mindestens 30 cm vom Fahrzeug entfernt halten (insbesondere bei der Reinigung von Bereichen mit abgesplitterter Farbe, Sensoren oder Dichtungen).
Entfernen Sie umgehend Verschmutzungen, die Chemikalien enthalten, welche den Fahrzeuglack beschädigen könnten (einschließlich Baumharz, Vogelkot, Insektensekret, Pollen und Teer).

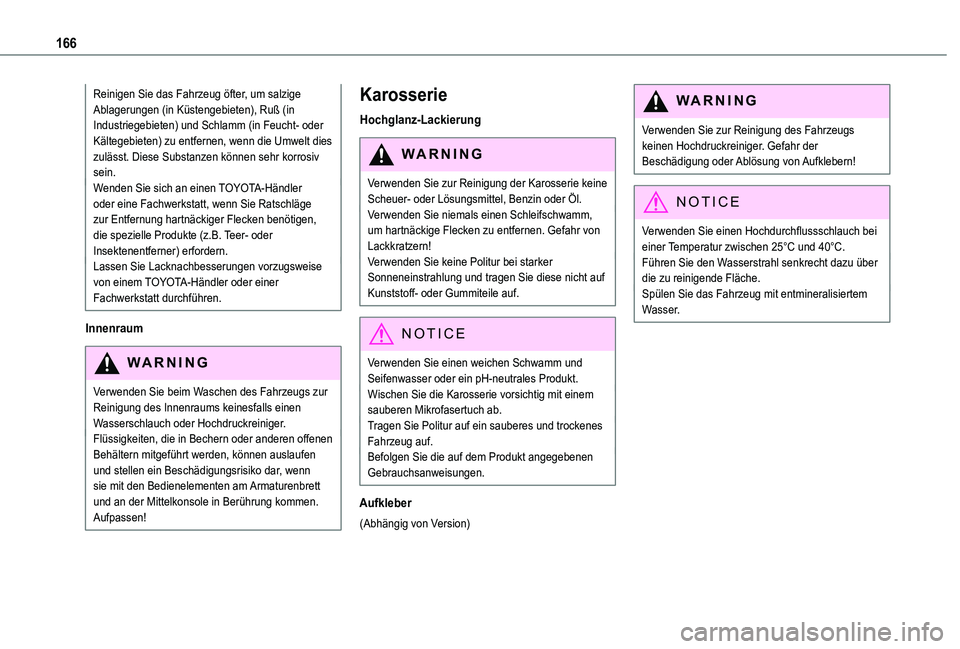

166
Reinigen Sie das Fahrzeug öfter, um salzige Ablagerungen (in Küstengebieten), Ruß (in Industriegebieten) und Schlamm (in Feucht- oder Kältegebieten) zu entfernen, wenn die Umwelt dies zulässt. Diese Substanzen können sehr korrosiv sein.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt, wenn Sie Ratschläge zur Entfernung hartnäckiger Flecken benötigen, die spezielle Produkte (z.B. Teer- oder Insektenentferner) erfordern.Lassen Sie Lacknachbesserungen vorzugsweise von einem TOYOTA-Händler oder einer Fachwerkstatt durchführen.
Innenraum
WARNI NG
Verwenden Sie beim Waschen des Fahrzeugs zur Reinigung des Innenraums keinesfalls einen Wasserschlauch oder Hochdruckreiniger.Flüssigkeiten, die in Bechern oder anderen offenen Behältern mitgeführt werden, können auslaufen und stellen ein Beschädigungsrisiko dar, wenn sie mit den Bedienelementen am Armaturenbrett und an der Mittelkonsole in Berührung kommen. Aufpassen!
Karosserie
Hochglanz-Lackierung
WARNI NG
Verwenden Sie zur Reinigung der Karosserie keine Scheuer- oder Lösungsmittel, Benzin oder Öl.Verwenden Sie niemals einen Schleifschwamm, um hartnäckige Flecken zu entfernen. Gefahr von
Lackkratzern!Verwenden Sie keine Politur bei starker Sonneneinstrahlung und tragen Sie diese nicht auf Kunststoff- oder Gummiteile auf.
NOTIC E
Verwenden Sie einen weichen Schwamm und Seifenwasser oder ein pH-neutrales Produkt.Wischen Sie die Karosserie vorsichtig mit einem sauberen Mikrofasertuch ab.Tragen Sie Politur auf ein sauberes und trockenes Fahrzeug auf.Befolgen Sie die auf dem Produkt angegebenen Gebrauchsanweisungen.
Aufkleber
(Abhängig von Version)
WARNI NG
Verwenden Sie zur Reinigung des Fahrzeugs keinen Hochdruckreiniger. Gefahr der Beschädigung oder Ablösung von Aufklebern!
NOTIC E
Verwenden Sie einen Hochdurchflussschlauch bei
einer Temperatur zwischen 25°C und 40°C.Führen Sie den Wasserstrahl senkrecht dazu über die zu reinigende Fläche.Spülen Sie das Fahrzeug mit entmineralisiertem Wasser.

167

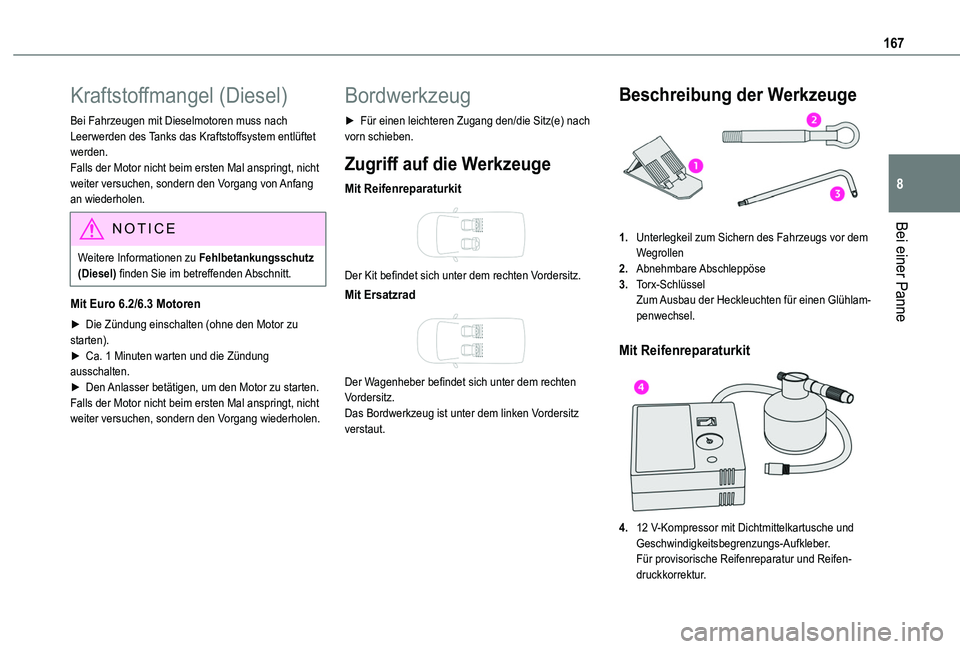

Bei einer Panne
8
Kraftstoffmangel (Diesel)
Bei Fahrzeugen mit Dieselmotoren muss nach Leerwerden des Tanks das Kraftstoffsystem entlüftet werden.Falls der Motor nicht beim ersten Mal anspringt, nicht weiter versuchen, sondern den Vorgang von Anfang an wiederholen.
NOTIC E
Weitere Informationen zu Fehlbetankungsschutz (Diesel) finden Sie im betreffenden Abschnitt.
Mit Euro 6.2/6.3 Motoren
► Die Zündung einschalten (ohne den Motor zu starten).► Ca. 1 Minuten warten und die Zündung ausschalten.► Den Anlasser betätigen, um den Motor zu starten.Falls der Motor nicht beim ersten Mal anspringt, nicht weiter versuchen, sondern den Vorgang wiederholen.
Bordwerkzeug
► Für einen leichteren Zugang den/die Sitz(e) nach vorn schieben.
Zugriff auf die Werkzeuge
Mit Reifenreparaturkit

Der Kit befindet sich unter dem rechten Vordersitz.
Mit Ersatzrad

Der Wagenheber befindet sich unter dem rechten Vordersitz.Das Bordwerkzeug ist unter dem linken Vordersitz verstaut.
Beschreibung der Werkzeuge
1.Unterlegkeil zum Sichern des Fahrzeugs vor dem Wegrollen
2.Abnehmbare Abschleppöse
3.Torx-SchlüsselZum Ausbau der Heckleuchten für einen Glühlam-penwechsel.
Mit Reifenreparaturkit

4.12 V-Kompressor mit Dichtmittelkartusche und Geschwindigkeitsbegrenzungs-Aufkleber.
Für provisorische Reifenreparatur und Reifen-druckkorrektur.

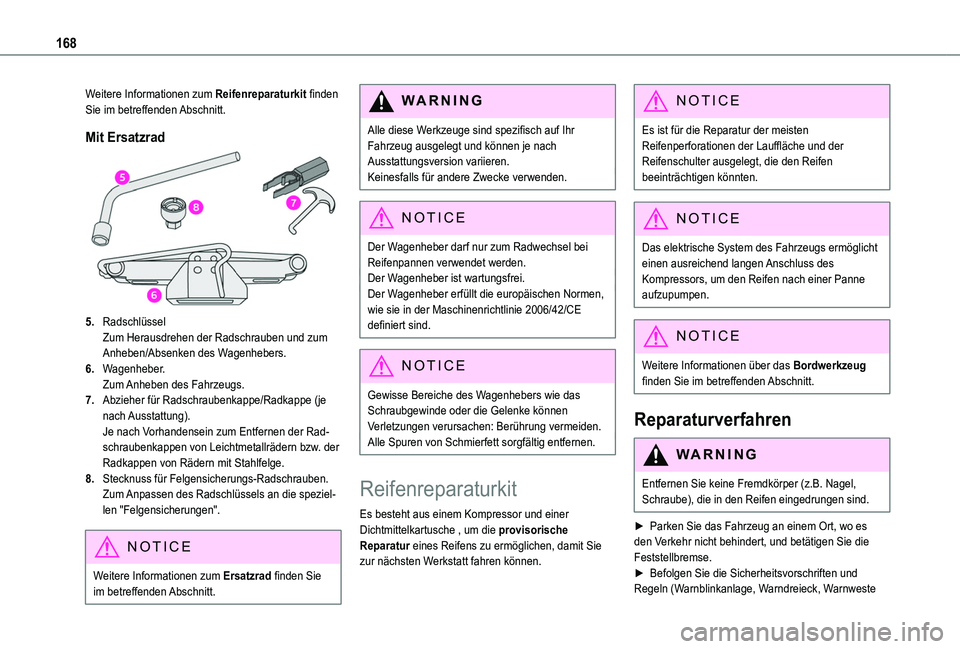

168
Weitere Informationen zum Reifenreparaturkit finden Sie im betreffenden Abschnitt.
Mit Ersatzrad
5.RadschlüsselZum Herausdrehen der Radschrauben und zum Anheben/Absenken des Wagenhebers.
6.Wagenheber.Zum Anheben des Fahrzeugs.
7.Abzieher für Radschraubenkappe/Radkappe (je nach Ausstattung).Je nach Vorhandensein zum Entfernen der Rad-schraubenkappen von Leichtmetallrädern bzw. der Radkappen von Rädern mit Stahlfelge.
8.Stecknuss für Felgensicherungs-Radschrauben.Zum Anpassen des Radschlüssels an die speziel-len "Felgensicherungen".
NOTIC E
Weitere Informationen zum Ersatzrad finden Sie im betreffenden Abschnitt.
WARNI NG
Alle diese Werkzeuge sind spezifisch auf Ihr Fahrzeug ausgelegt und können je nach Ausstattungsversion variieren.Keinesfalls für andere Zwecke verwenden.
NOTIC E
Der Wagenheber darf nur zum Radwechsel bei Reifenpannen verwendet werden.Der Wagenheber ist wartungsfrei.Der Wagenheber erfüllt die europäischen Normen, wie sie in der Maschinenrichtlinie 2006/42/CE definiert sind.
NOTIC E
Gewisse Bereiche des Wagenhebers wie das Schraubgewinde oder die Gelenke können Verletzungen verursachen: Berührung vermeiden.Alle Spuren von Schmierfett sorgfältig entfernen.
Reifenreparaturkit
Es besteht aus einem Kompressor und einer Dichtmittelkartusche , um die provisorische
Reparatur eines Reifens zu ermöglichen, damit Sie zur nächsten Werkstatt fahren können.
NOTIC E
Es ist für die Reparatur der meisten Reifenperforationen der Lauffläche und der Reifenschulter ausgelegt, die den Reifen beeinträchtigen könnten.
NOTIC E
Das elektrische System des Fahrzeugs ermöglicht einen ausreichend langen Anschluss des Kompressors, um den Reifen nach einer Panne aufzupumpen.
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
Reparaturverfahren
WARNI NG
Entfernen Sie keine Fremdkörper (z.B. Nagel, Schraube), die in den Reifen eingedrungen sind.
► Parken Sie das Fahrzeug an einem Ort, wo es den Verkehr nicht behindert, und betätigen Sie die Feststellbremse.► Befolgen Sie die Sicherheitsvorschriften und Regeln (Warnblinkanlage, Warndreieck, Warnweste

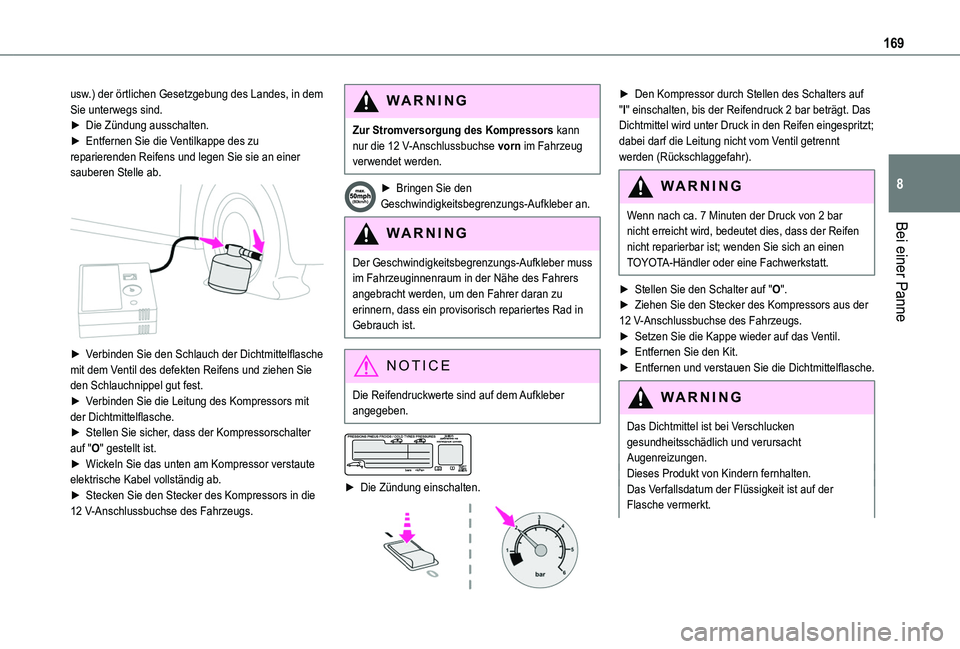

169
Bei einer Panne
8
usw.) der örtlichen Gesetzgebung des Landes, in dem Sie unterwegs sind.► Die Zündung ausschalten.► Entfernen Sie die Ventilkappe des zu reparierenden Reifens und legen Sie sie an einer sauberen Stelle ab.

► Verbinden Sie den Schlauch der Dichtmittelflasche mit dem Ventil des defekten Reifens und ziehen Sie den Schlauchnippel gut fest.► Verbinden Sie die Leitung des Kompressors mit der Dichtmittelflasche.► Stellen Sie sicher, dass der Kompressorschalter auf "O" gestellt ist.► Wickeln Sie das unten am Kompressor verstaute elektrische Kabel vollständig ab.► Stecken Sie den Stecker des Kompressors in die 12 V-Anschlussbuchse des Fahrzeugs.
WARNI NG
Zur Stromversorgung des Kompressors kann nur die 12 V-Anschlussbuchse vorn im Fahrzeug verwendet werden.
► Bringen Sie den Geschwindigkeitsbegrenzungs-Aufkleber an.
WARNI NG
Der Geschwindigkeitsbegrenzungs-Aufkleber muss im Fahrzeuginnenraum in der Nähe des Fahrers angebracht werden, um den Fahrer daran zu erinnern, dass ein provisorisch repariertes Rad in Gebrauch ist.
NOTIC E
Die Reifendruckwerte sind auf dem Aufkleber angegeben.


► Die Zündung einschalten.

► Den Kompressor durch Stellen des Schalters auf "I" einschalten, bis der Reifendruck 2 bar beträgt. Das Dichtmittel wird unter Druck in den Reifen eingespritzt; dabei darf die Leitung nicht vom Ventil getrennt werden (Rückschlaggefahr).
WARNI NG
Wenn nach ca. 7 Minuten der Druck von 2 bar nicht erreicht wird, bedeutet dies, dass der Reifen
nicht reparierbar ist; wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
► Stellen Sie den Schalter auf "O".► Ziehen Sie den Stecker des Kompressors aus der 12 V-Anschlussbuchse des Fahrzeugs.► Setzen Sie die Kappe wieder auf das Ventil.► Entfernen Sie den Kit.► Entfernen und verstauen Sie die Dichtmittelflasche.
WARNI NG
Das Dichtmittel ist bei Verschlucken gesundheitsschädlich und verursacht Augenreizungen.Dieses Produkt von Kindern fernhalten.Das Verfallsdatum der Flüssigkeit ist auf der Flasche vermerkt.

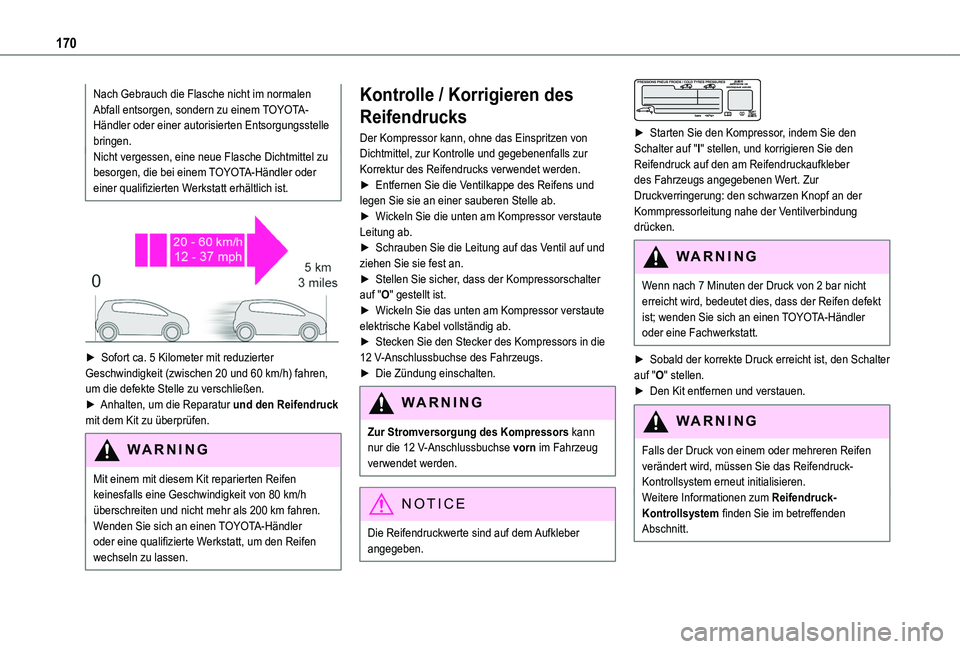

170
Nach Gebrauch die Flasche nicht im normalen Abfall entsorgen, sondern zu einem TOYOTA-Händler oder einer autorisierten Entsorgungsstelle bringen.Nicht vergessen, eine neue Flasche Dichtmittel zu besorgen, die bei einem TOYOTA-Händler oder einer qualifizierten Werkstatt erhältlich ist.


► Sofort ca. 5 Kilometer mit reduzierter Geschwindigkeit (zwischen 20 und 60 km/h) fahren, um die defekte Stelle zu verschließen.► Anhalten, um die Reparatur und den Reifendruck mit dem Kit zu überprüfen.
WARNI NG
Mit einem mit diesem Kit reparierten Reifen keinesfalls eine Geschwindigkeit von 80 km/h überschreiten und nicht mehr als 200 km fahren.Wenden Sie sich an einen TOYOTA-Händler oder eine qualifizierte Werkstatt, um den Reifen
wechseln zu lassen.
Kontrolle / Korrigieren des
Reifendrucks
Der Kompressor kann, ohne das Einspritzen von Dichtmittel, zur Kontrolle und gegebenenfalls zur Korrektur des Reifendrucks verwendet werden.► Entfernen Sie die Ventilkappe des Reifens und legen Sie sie an einer sauberen Stelle ab.► Wickeln Sie die unten am Kompressor verstaute Leitung ab.► Schrauben Sie die Leitung auf das Ventil auf und ziehen Sie sie fest an.► Stellen Sie sicher, dass der Kompressorschalter auf "O" gestellt ist.► Wickeln Sie das unten am Kompressor verstaute elektrische Kabel vollständig ab.► Stecken Sie den Stecker des Kompressors in die 12 V-Anschlussbuchse des Fahrzeugs.► Die Zündung einschalten.
WARNI NG
Zur Stromversorgung des Kompressors kann nur die 12 V-Anschlussbuchse vorn im Fahrzeug verwendet werden.
NOTIC E
Die Reifendruckwerte sind auf dem Aufkleber
angegeben.


► Starten Sie den Kompressor, indem Sie den Schalter auf "I" stellen, und korrigieren Sie den Reifendruck auf den am Reifendruckaufkleber des Fahrzeugs angegebenen Wert. Zur Druckverringerung: den schwarzen Knopf an der Kommpressorleitung nahe der Ventilverbindung drücken.
WARNI NG
Wenn nach 7 Minuten der Druck von 2 bar nicht erreicht wird, bedeutet dies, dass der Reifen defekt ist; wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
► Sobald der korrekte Druck erreicht ist, den Schalter auf "O" stellen.► Den Kit entfernen und verstauen.
WARNI NG
Falls der Druck von einem oder mehreren Reifen verändert wird, müssen Sie das Reifendruck-Kontrollsystem erneut initialisieren.Weitere Informationen zum Reifendruck-Kontrollsystem finden Sie im betreffenden Abschnitt.
