TOYOTA PROACE CITY 2020 Betriebsanleitungen (in German)

171
Bei einer Panne
8
Ersatzrad
Verfahren zum Ersetzen eines beschädigten Rads durch das Ersatzrad unter Verwendung des Bordwerkzeugs.
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
► Das Fahrzeug an einer sicheren Stelle, wo es nicht den Verkehr behindert, abstellen und die Feststellbremse anziehen.► Die Sicherheitsvorschriften und Regeln (Warnblinkanlage, Warndreieck, Warnweste usw.) der örtlichen Gesetzgebung des Landes, in dem Sie unterwegs sind, befolgen.► Die Zündung ausschalten.
Zugriff auf das Reserverad
► Der Zugriff auf das Reserverad erfolgt vom Heck her.

► Falls Ihr Fahrzeug mit einer Anhängerkupplung ausgerüstet ist, das Fahrzeugheck mit dem Wagenheber (an Wagenheber-Ansatzstelle B) aufbocken, um genug Platz zum Abnehmen des Reserverads zu gewinnen.
Entnehmen des Ersatzrads aus dem
Träger
► Je nach Version die Heckklappe bzw. die Hecktüren öffnen.

► Zugang zur Trägerschraube am Hecktürschweller verschaffen.

► Die Schraube mit dem Radschlüssel lockern, bis der Träger weit genug abgesenkt ist, um den Trägerhaken aushängen zu können.

► Den Träger vom Haken lösen und das Ersatzrad neben das zu wechselnde Rad legen.
Verstauen des Ersatzrads im Träger

► Das Rad flach vor den Träger legen.► Das Rad durch abwechselndes Drücken auf der linken und rechten Seite wieder im Träger platzieren, bis der Hakenbefestigungsbereich frei zugänglich ist.► Den Träger in den Haken einhängen, dann die Schraube mit dem Radschlüssel an- und festziehen.

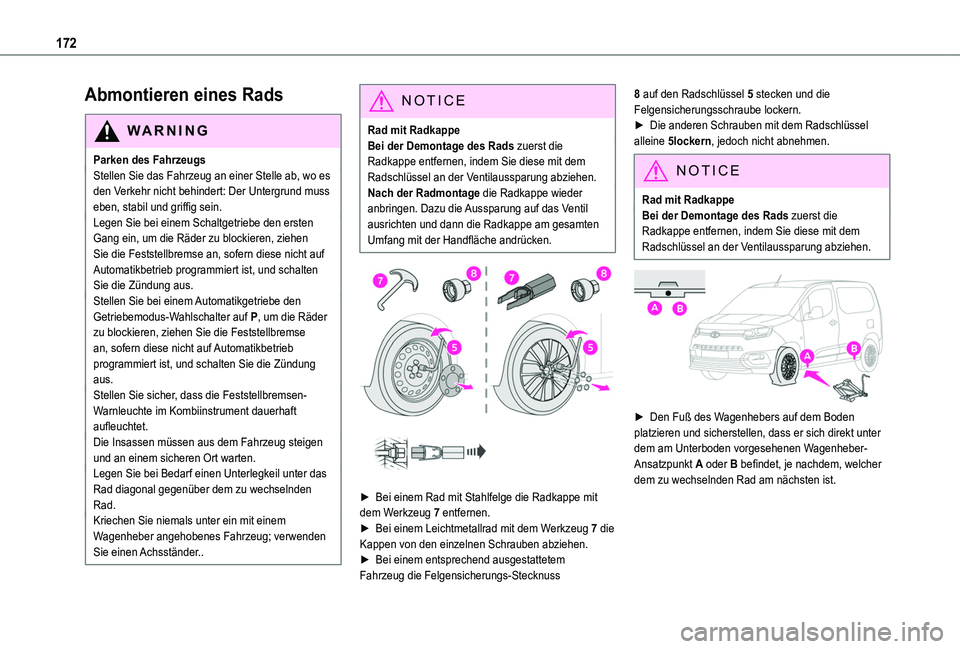

172
Abmontieren eines Rads
WARNI NG
Parken des FahrzeugsStellen Sie das Fahrzeug an einer Stelle ab, wo es den Verkehr nicht behindert: Der Untergrund muss eben, stabil und griffig sein.Legen Sie bei einem Schaltgetriebe den ersten Gang ein, um die Räder zu blockieren, ziehen Sie die Feststellbremse an, sofern diese nicht auf Automatikbetrieb programmiert ist, und schalten Sie die Zündung aus.Stellen Sie bei einem Automatikgetriebe den Getriebemodus-Wahlschalter auf P, um die Räder zu blockieren, ziehen Sie die Feststellbremse an, sofern diese nicht auf Automatikbetrieb programmiert ist, und schalten Sie die Zündung aus.Stellen Sie sicher, dass die Feststellbremsen-Warnleuchte im Kombiinstrument dauerhaft aufleuchtet.Die Insassen müssen aus dem Fahrzeug steigen
und an einem sicheren Ort warten.Legen Sie bei Bedarf einen Unterlegkeil unter das Rad diagonal gegenüber dem zu wechselnden Rad.Kriechen Sie niemals unter ein mit einem Wagenheber angehobenes Fahrzeug; verwenden Sie einen Achsständer..
NOTIC E
Rad mit RadkappeBei der Demontage des Rads zuerst die Radkappe entfernen, indem Sie diese mit dem Radschlüssel an der Ventilaussparung abziehen.Nach der Radmontage die Radkappe wieder anbringen. Dazu die Aussparung auf das Ventil ausrichten und dann die Radkappe am gesamten Umfang mit der Handfläche andrücken.


► Bei einem Rad mit Stahlfelge die Radkappe mit dem Werkzeug 7 entfernen.► Bei einem Leichtmetallrad mit dem Werkzeug 7 die Kappen von den einzelnen Schrauben abziehen.
► Bei einem entsprechend ausgestattetem Fahrzeug die Felgensicherungs-Stecknuss
8 auf den Radschlüssel 5 stecken und die Felgensicherungsschraube lockern.► Die anderen Schrauben mit dem Radschlüssel alleine 5lockern, jedoch nicht abnehmen.
NOTIC E
Rad mit RadkappeBei der Demontage des Rads zuerst die Radkappe entfernen, indem Sie diese mit dem
Radschlüssel an der Ventilaussparung abziehen.


► Den Fuß des Wagenhebers auf dem Boden platzieren und sicherstellen, dass er sich direkt unter
dem am Unterboden vorgesehenen Wagenheber-Ansatzpunkt A oder B befindet, je nachdem, welcher dem zu wechselnden Rad am nächsten ist.

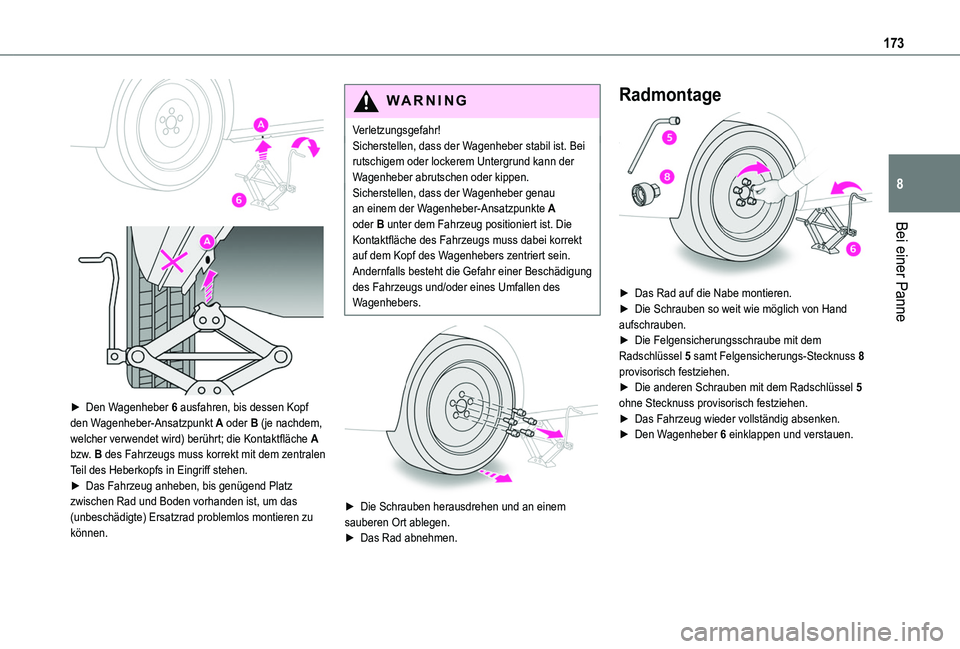

173
Bei einer Panne
8


► Den Wagenheber 6 ausfahren, bis dessen Kopf den Wagenheber-Ansatzpunkt A oder B (je nachdem, welcher verwendet wird) berührt; die Kontaktfläche A bzw. B des Fahrzeugs muss korrekt mit dem zentralen Teil des Heberkopfs in Eingriff stehen.► Das Fahrzeug anheben, bis genügend Platz zwischen Rad und Boden vorhanden ist, um das (unbeschädigte) Ersatzrad problemlos montieren zu können.
WARNI NG
Verletzungsgefahr!Sicherstellen, dass der Wagenheber stabil ist. Bei rutschigem oder lockerem Untergrund kann der Wagenheber abrutschen oder kippen.Sicherstellen, dass der Wagenheber genau an einem der Wagenheber-Ansatzpunkte A oder B unter dem Fahrzeug positioniert ist. Die Kontaktfläche des Fahrzeugs muss dabei korrekt auf dem Kopf des Wagenhebers zentriert sein. Andernfalls besteht die Gefahr einer Beschädigung des Fahrzeugs und/oder eines Umfallen des Wagenhebers.


► Die Schrauben herausdrehen und an einem sauberen Ort ablegen.► Das Rad abnehmen.
Radmontage

► Das Rad auf die Nabe montieren.► Die Schrauben so weit wie möglich von Hand aufschrauben.► Die Felgensicherungsschraube mit dem Radschlüssel 5 samt Felgensicherungs-Stecknuss 8 provisorisch festziehen.► Die anderen Schrauben mit dem Radschlüssel 5 ohne Stecknuss provisorisch festziehen. ► Das Fahrzeug wieder vollständig absenken.► Den Wagenheber 6 einklappen und verstauen.

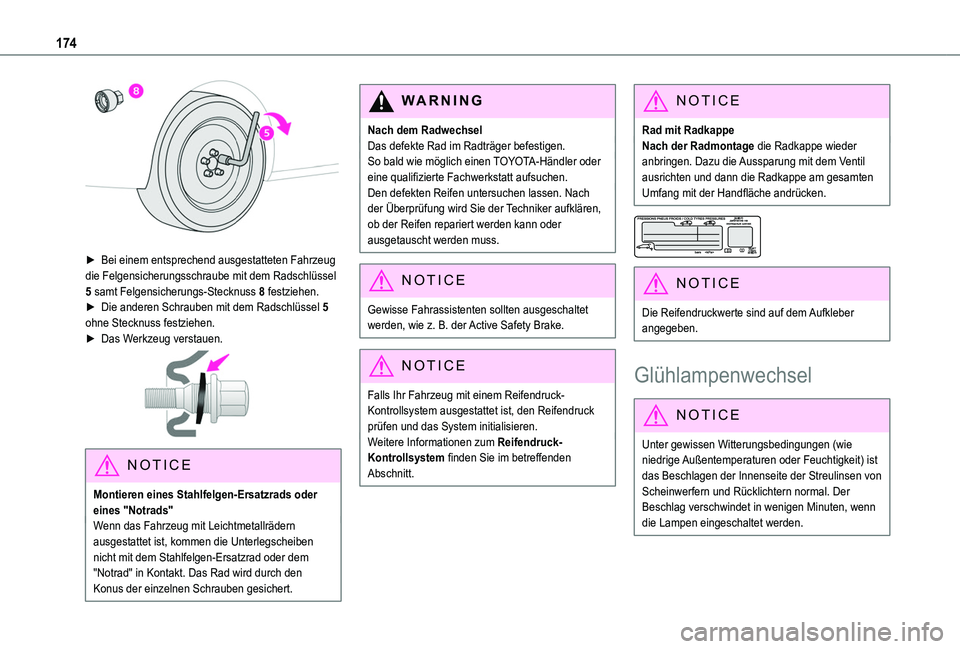

174

► Bei einem entsprechend ausgestatteten Fahrzeug die Felgensicherungsschraube mit dem Radschlüssel 5 samt Felgensicherungs-Stecknuss 8 festziehen.► Die anderen Schrauben mit dem Radschlüssel 5 ohne Stecknuss festziehen.► Das Werkzeug verstauen.

NOTIC E
Montieren eines Stahlfelgen-Ersatzrads oder eines "Notrads"Wenn das Fahrzeug mit Leichtmetallrädern ausgestattet ist, kommen die Unterlegscheiben nicht mit dem Stahlfelgen-Ersatzrad oder dem "Notrad" in Kontakt. Das Rad wird durch den Konus der einzelnen Schrauben gesichert.
WARNI NG
Nach dem RadwechselDas defekte Rad im Radträger befestigen.So bald wie möglich einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt aufsuchen.Den defekten Reifen untersuchen lassen. Nach der Überprüfung wird Sie der Techniker aufklären, ob der Reifen repariert werden kann oder ausgetauscht werden muss.
NOTIC E
Gewisse Fahrassistenten sollten ausgeschaltet werden, wie z. B. der Active Safety Brake.
NOTIC E
Falls Ihr Fahrzeug mit einem Reifendruck-Kontrollsystem ausgestattet ist, den Reifendruck prüfen und das System initialisieren.Weitere Informationen zum Reifendruck-Kontrollsystem finden Sie im betreffenden Abschnitt.
NOTIC E
Rad mit RadkappeNach der Radmontage die Radkappe wieder anbringen. Dazu die Aussparung mit dem Ventil ausrichten und dann die Radkappe am gesamten Umfang mit der Handfläche andrücken.


NOTIC E
Die Reifendruckwerte sind auf dem Aufkleber angegeben.
Glühlampenwechsel
NOTIC E
Unter gewissen Witterungsbedingungen (wie niedrige Außentemperaturen oder Feuchtigkeit) ist das Beschlagen der Innenseite der Streulinsen von Scheinwerfern und Rücklichtern normal. Der Beschlag verschwindet in wenigen Minuten, wenn die Lampen eingeschaltet werden.

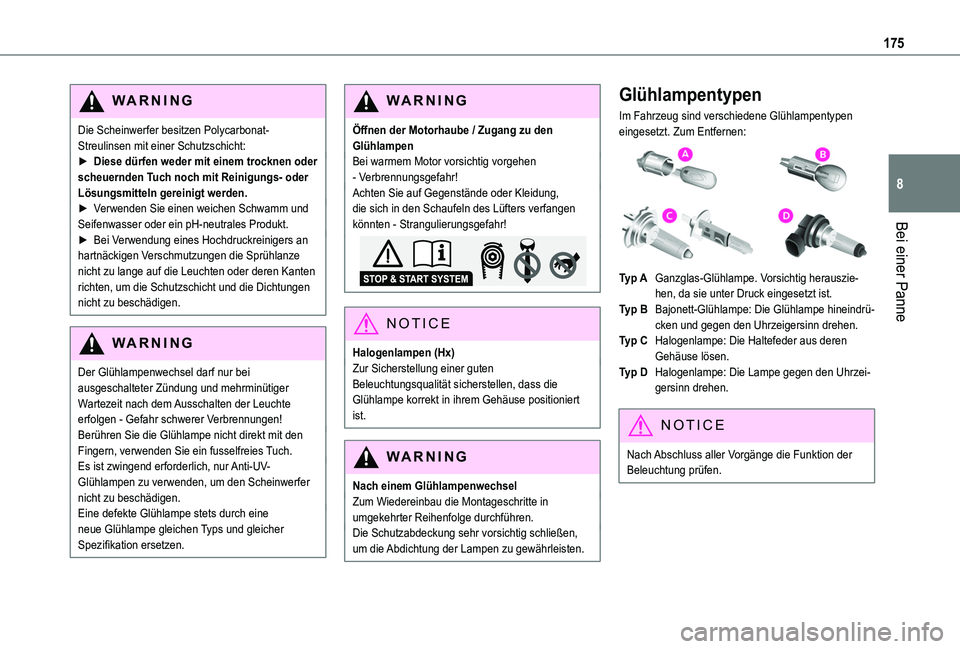

175
Bei einer Panne
8
WARNI NG
Die Scheinwerfer besitzen Polycarbonat-Streulinsen mit einer Schutzschicht:► Diese dürfen weder mit einem trocknen oder scheuernden Tuch noch mit Reinigungs- oder Lösungsmitteln gereinigt werden.► Verwenden Sie einen weichen Schwamm und Seifenwasser oder ein pH-neutrales Produkt.► Bei Verwendung eines Hochdruckreinigers an hartnäckigen Verschmutzungen die Sprühlanze nicht zu lange auf die Leuchten oder deren Kanten richten, um die Schutzschicht und die Dichtungen nicht zu beschädigen.
WARNI NG
Der Glühlampenwechsel darf nur bei ausgeschalteter Zündung und mehrminütiger Wartezeit nach dem Ausschalten der Leuchte erfolgen - Gefahr schwerer Verbrennungen!Berühren Sie die Glühlampe nicht direkt mit den Fingern, verwenden Sie ein fusselfreies Tuch.Es ist zwingend erforderlich, nur Anti-UV-Glühlampen zu verwenden, um den Scheinwerfer nicht zu beschädigen.Eine defekte Glühlampe stets durch eine neue Glühlampe gleichen Typs und gleicher Spezifikation ersetzen.
WARNI NG
Öffnen der Motorhaube / Zugang zu den GlühlampenBei warmem Motor vorsichtig vorgehen - Verbrennungsgefahr!Achten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters verfangen könnten - Strangulierungsgefahr!
NOTIC E
Halogenlampen (Hx)Zur Sicherstellung einer guten Beleuchtungsqualität sicherstellen, dass die Glühlampe korrekt in ihrem Gehäuse positioniert ist.
WARNI NG
Nach einem GlühlampenwechselZum Wiedereinbau die Montageschritte in umgekehrter Reihenfolge durchführen.Die Schutzabdeckung sehr vorsichtig schließen, um die Abdichtung der Lampen zu gewährleisten.
Glühlampentypen
Im Fahrzeug sind verschiedene Glühlampentypen eingesetzt. Zum Entfernen:

Typ AGanzglas-Glühlampe. Vorsichtig herauszie-hen, da sie unter Druck eingesetzt ist.
Typ BBajonett-Glühlampe: Die Glühlampe hineindrü-cken und gegen den Uhrzeigersinn drehen.
Typ CHalogenlampe: Die Haltefeder aus deren Gehäuse lösen.
Typ DHalogenlampe: Die Lampe gegen den Uhrzei-gersinn drehen.
NOTIC E
Nach Abschluss aller Vorgänge die Funktion der Beleuchtung prüfen.

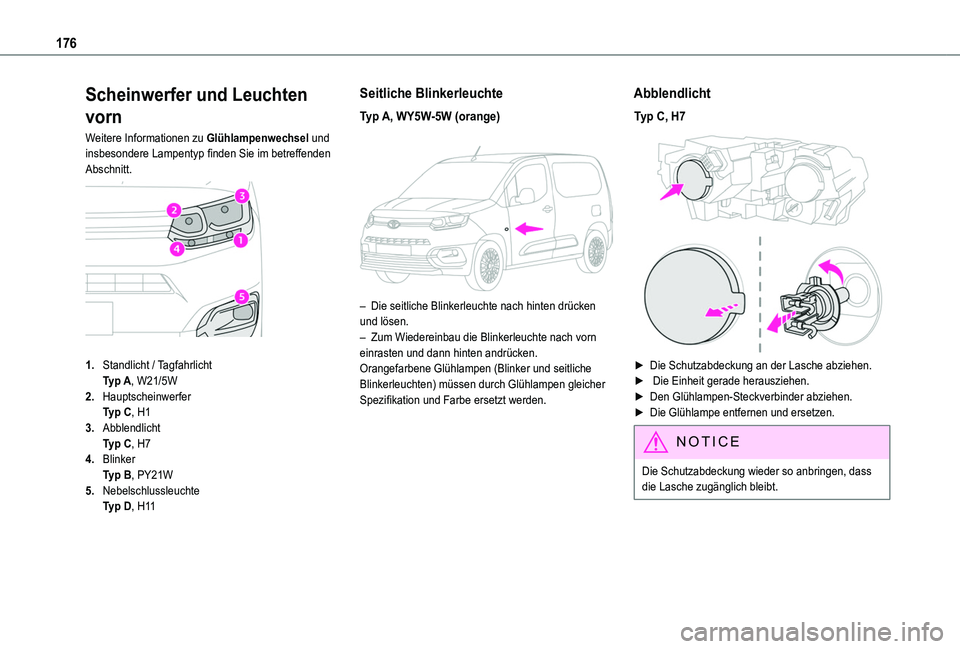

176
Scheinwerfer und Leuchten
vorn
Weitere Informationen zu Glühlampenwechsel und insbesondere Lampentyp finden Sie im betreffenden Abschnitt.

1.Standlicht / TagfahrlichtTyp A, W21/5W
2.HauptscheinwerferTyp C, H1
3.AbblendlichtTyp C, H7
4.BlinkerTyp B, PY21W
5.NebelschlussleuchteTyp D, H11
Seitliche Blinkerleuchte
Typ A, WY5W-5W (orange)

– Die seitliche Blinkerleuchte nach hinten drücken und lösen.– Zum Wiedereinbau die Blinkerleuchte nach vorn einrasten und dann hinten andrücken.Orangefarbene Glühlampen (Blinker und seitliche Blinkerleuchten) müssen durch Glühlampen gleicher Spezifikation und Farbe ersetzt werden.
Abblendlicht
Typ C, H7

► Die Schutzabdeckung an der Lasche abziehen. ► Die Einheit gerade herausziehen.► Den Glühlampen-Steckverbinder abziehen.► Die Glühlampe entfernen und ersetzen.
NOTIC E
Die Schutzabdeckung wieder so anbringen, dass die Lasche zugänglich bleibt.

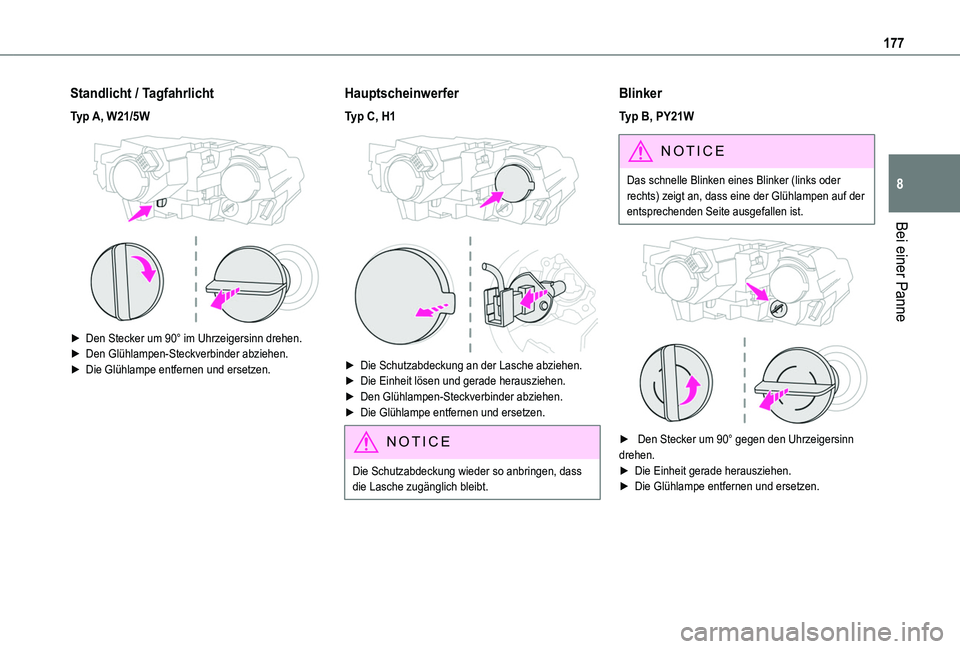

177
Bei einer Panne
8
Standlicht / Tagfahrlicht
Typ A, W21/5W

► Den Stecker um 90° im Uhrzeigersinn drehen.► Den Glühlampen-Steckverbinder abziehen.► Die Glühlampe entfernen und ersetzen.
Hauptscheinwerfer
Typ C, H1

► Die Schutzabdeckung an der Lasche abziehen.► Die Einheit lösen und gerade herausziehen.► Den Glühlampen-Steckverbinder abziehen.► Die Glühlampe entfernen und ersetzen.
NOTIC E
Die Schutzabdeckung wieder so anbringen, dass die Lasche zugänglich bleibt.
Blinker
Typ B, PY21W
NOTIC E
Das schnelle Blinken eines Blinker (links oder rechts) zeigt an, dass eine der Glühlampen auf der entsprechenden Seite ausgefallen ist.


► Den Stecker um 90° gegen den Uhrzeigersinn drehen.► Die Einheit gerade herausziehen.
► Die Glühlampe entfernen und ersetzen.

178

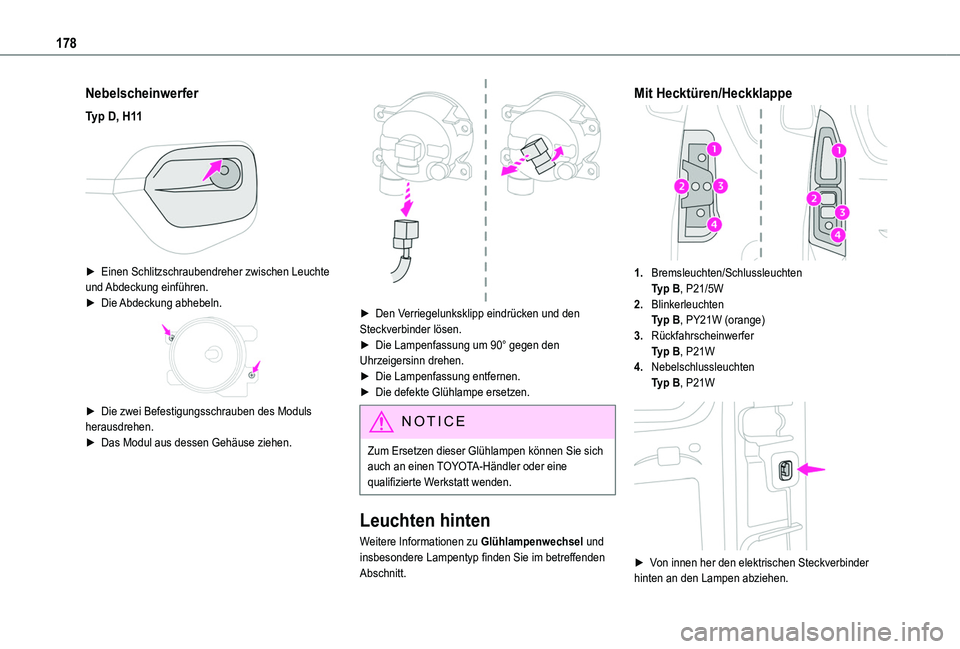

Nebelscheinwerfer
Typ D, H11

► Einen Schlitzschraubendreher zwischen Leuchte und Abdeckung einführen.► Die Abdeckung abhebeln.

► Die zwei Befestigungsschrauben des Moduls herausdrehen.► Das Modul aus dessen Gehäuse ziehen.

► Den Verriegelunksklipp eindrücken und den Steckverbinder lösen.► Die Lampenfassung um 90° gegen den Uhrzeigersinn drehen.► Die Lampenfassung entfernen.► Die defekte Glühlampe ersetzen.
NOTIC E
Zum Ersetzen dieser Glühlampen können Sie sich auch an einen TOYOTA-Händler oder eine qualifizierte Werkstatt wenden.
Leuchten hinten
Weitere Informationen zu Glühlampenwechsel und insbesondere Lampentyp finden Sie im betreffenden Abschnitt.
Mit Hecktüren/Heckklappe
1.Bremsleuchten/SchlussleuchtenTyp B, P21/5W
2.BlinkerleuchtenTyp B, PY21W (orange)
3.RückfahrscheinwerferTyp B, P21W
4.NebelschlussleuchtenTyp B, P21W

► Von innen her den elektrischen Steckverbinder hinten an den Lampen abziehen.

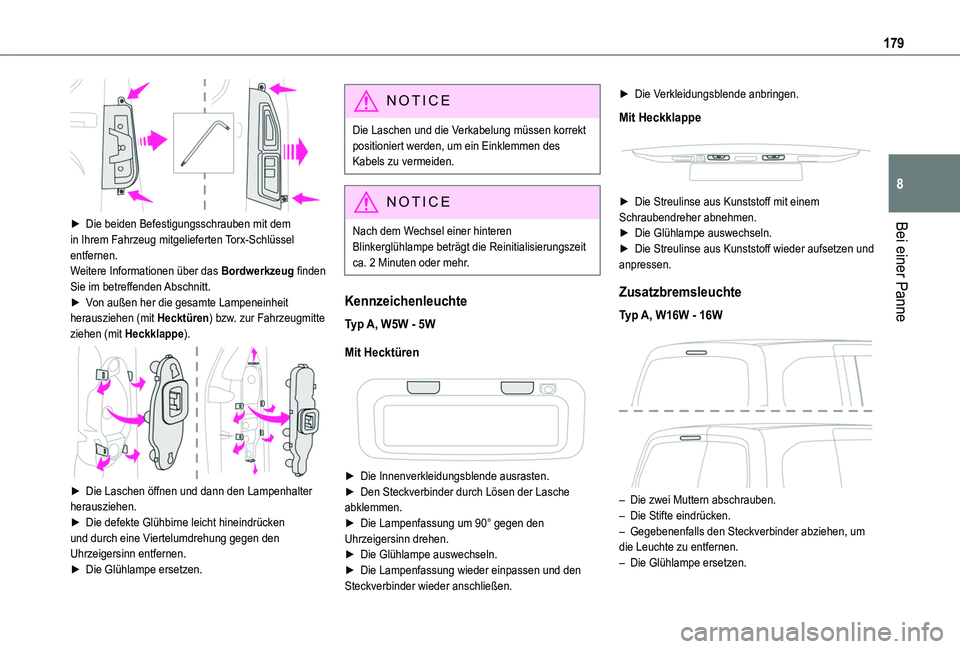

179
Bei einer Panne
8

► Die beiden Befestigungsschrauben mit dem in Ihrem Fahrzeug mitgelieferten Torx-Schlüssel
entfernen.Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.► Von außen her die gesamte Lampeneinheit herausziehen (mit Hecktüren) bzw. zur Fahrzeugmitte ziehen (mit Heckklappe).

► Die Laschen öffnen und dann den Lampenhalter herausziehen.► Die defekte Glühbirne leicht hineindrücken und durch eine Viertelumdrehung gegen den
Uhrzeigersinn entfernen.► Die Glühlampe ersetzen.
NOTIC E
Die Laschen und die Verkabelung müssen korrekt positioniert werden, um ein Einklemmen des Kabels zu vermeiden.
NOTIC E
Nach dem Wechsel einer hinteren
Blinkerglühlampe beträgt die Reinitialisierungszeit ca. 2 Minuten oder mehr.
Kennzeichenleuchte
Typ A, W5W - 5W
Mit Hecktüren


► Die Innenverkleidungsblende ausrasten.
► Den Steckverbinder durch Lösen der Lasche abklemmen.► Die Lampenfassung um 90° gegen den Uhrzeigersinn drehen.► Die Glühlampe auswechseln.► Die Lampenfassung wieder einpassen und den Steckverbinder wieder anschließen.
► Die Verkleidungsblende anbringen.
Mit Heckklappe


► Die Streulinse aus Kunststoff mit einem Schraubendreher abnehmen.► Die Glühlampe auswechseln.► Die Streulinse aus Kunststoff wieder aufsetzen und anpressen.
Zusatzbremsleuchte
Typ A, W16W - 16W

– Die zwei Muttern abschrauben.– Die Stifte eindrücken.– Gegebenenfalls den Steckverbinder abziehen, um die Leuchte zu entfernen.– Die Glühlampe ersetzen.

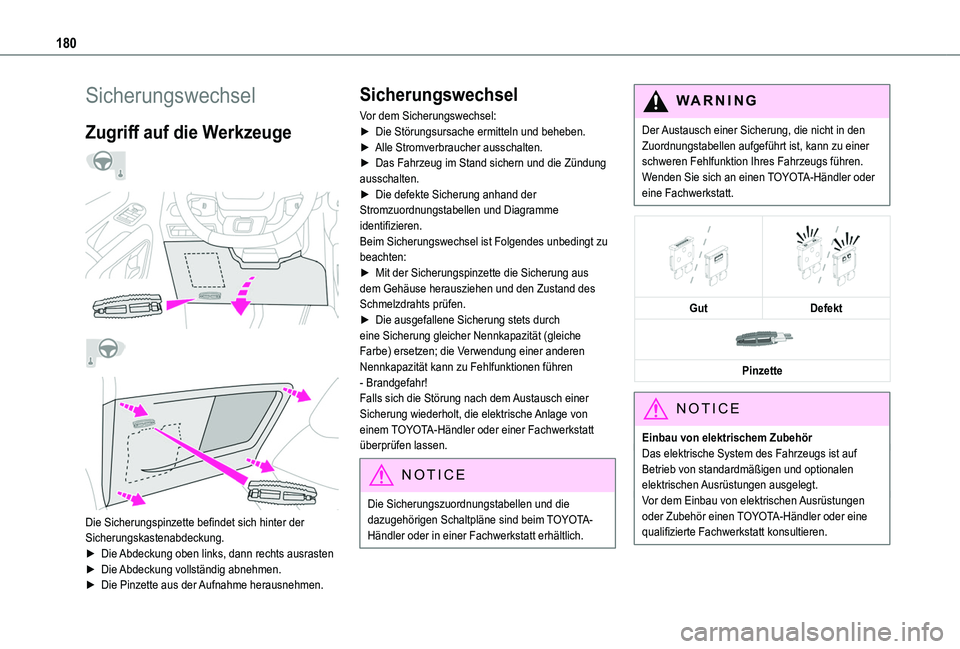

180
Sicherungswechsel
Zugriff auf die Werkzeuge




Die Sicherungspinzette befindet sich hinter der Sicherungskastenabdeckung.
► Die Abdeckung oben links, dann rechts ausrasten► Die Abdeckung vollständig abnehmen.► Die Pinzette aus der Aufnahme herausnehmen.
Sicherungswechsel
Vor dem Sicherungswechsel:► Die Störungsursache ermitteln und beheben.► Alle Stromverbraucher ausschalten.► Das Fahrzeug im Stand sichern und die Zündung ausschalten.► Die defekte Sicherung anhand der Stromzuordnungstabellen und Diagramme identifizieren.Beim Sicherungswechsel ist Folgendes unbedingt zu beachten:► Mit der Sicherungspinzette die Sicherung aus dem Gehäuse herausziehen und den Zustand des Schmelzdrahts prüfen.► Die ausgefallene Sicherung stets durch eine Sicherung gleicher Nennkapazität (gleiche Farbe) ersetzen; die Verwendung einer anderen Nennkapazität kann zu Fehlfunktionen führen - Brandgefahr!Falls sich die Störung nach dem Austausch einer Sicherung wiederholt, die elektrische Anlage von einem TOYOTA-Händler oder einer Fachwerkstatt
überprüfen lassen.
NOTIC E
Die Sicherungszuordnungstabellen und die dazugehörigen Schaltpläne sind beim TOYOTA-Händler oder in einer Fachwerkstatt erhältlich.
WARNI NG
Der Austausch einer Sicherung, die nicht in den Zuordnungstabellen aufgeführt ist, kann zu einer schweren Fehlfunktion Ihres Fahrzeugs führen. Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.




GutDefekt

Pinzette
NOTIC E
Einbau von elektrischem ZubehörDas elektrische System des Fahrzeugs ist auf Betrieb von standardmäßigen und optionalen
elektrischen Ausrüstungen ausgelegt.Vor dem Einbau von elektrischen Ausrüstungen oder Zubehör einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt konsultieren.
