TOYOTA PROACE CITY 2021 Bruksanvisningar (in Swedish)

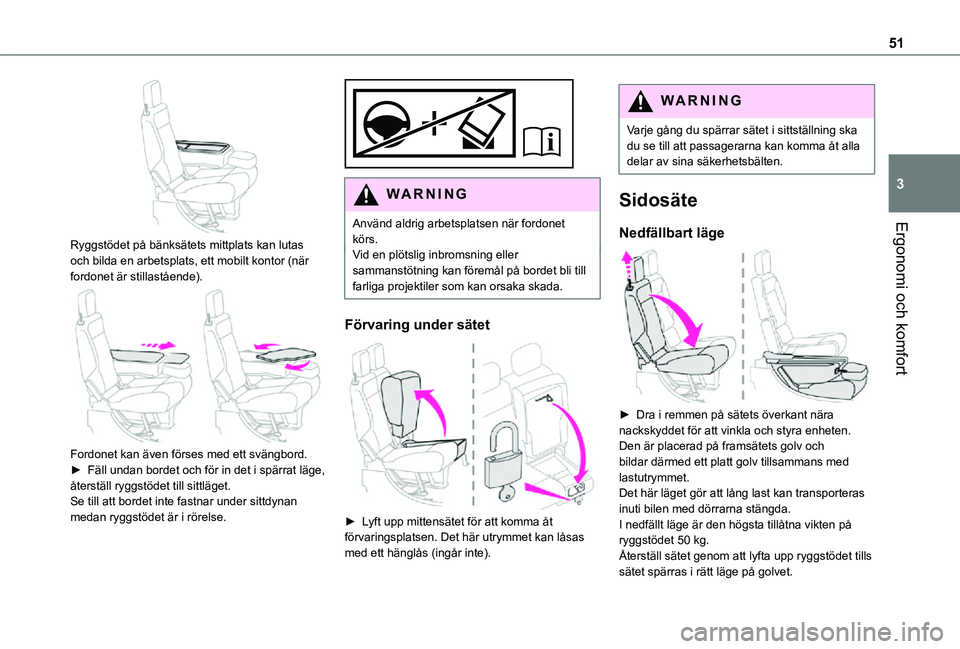

51
Ergonomi och komfort
3

Ryggstödet på bänksätets mittplats kan lutas och bilda en arbetsplats, ett mobilt kontor (när fordonet är stillastående).

Fordonet kan även förses med ett svängbord.► Fäll undan bordet och för in det i spärrat läge, återställ ryggstödet till sittläget.Se till att bordet inte fastnar under sittdynan medan ryggstödet är i rörelse.

WARNI NG
Använd aldrig arbetsplatsen när fordonet körs.Vid en plötslig inbromsning eller sammanstötning kan föremål på bordet bli till farliga projektiler som kan orsaka skada.
Förvaring under sätet

► Lyft upp mittensätet för att komma åt förvaringsplatsen. Det här utrymmet kan låsas med ett hänglås (ingår inte).
WARNI NG
Varje gång du spärrar sätet i sittställning ska du se till att passagerarna kan komma åt alla delar av sina säkerhetsbälten.
Sidosäte
Nedfällbart läge

► Dra i remmen på sätets överkant nära nackskyddet för att vinkla och styra enheten.Den är placerad på framsätets golv och bildar därmed ett platt golv tillsammans med lastutrymmet.Det här läget gör att lång last kan transporteras inuti bilen med dörrarna stängda.I nedfällt läge är den högsta tillåtna vikten på ryggstödet 50 kg.
Återställ sätet genom att lyfta upp ryggstödet tills sätet spärras i rätt läge på golvet.

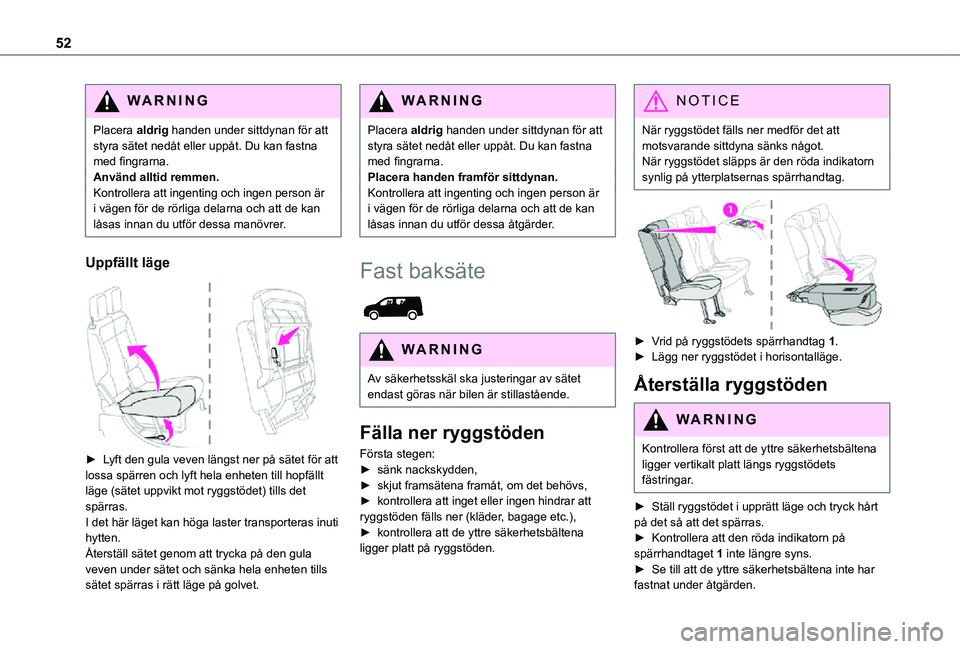

52
WARNI NG
Placera aldrig handen under sittdynan för att styra sätet nedåt eller uppåt. Du kan fastna med fingrarna.Använd alltid remmen.Kontrollera att ingenting och ingen person är i vägen för de rörliga delarna och att de kan låsas innan du utför dessa manövrer.
Uppfällt läge

► Lyft den gula veven längst ner på sätet för att lossa spärren och lyft hela enheten till hopfällt läge (sätet uppvikt mot ryggstödet) tills det spärras.I det här läget kan höga laster transporteras inuti hytten.Återställ sätet genom att trycka på den gula veven under sätet och sänka hela enheten tills sätet spärras i rätt läge på golvet.
WARNI NG
Placera aldrig handen under sittdynan för att styra sätet nedåt eller uppåt. Du kan fastna med fingrarna.Placera handen framför sittdynan.Kontrollera att ingenting och ingen person är i vägen för de rörliga delarna och att de kan låsas innan du utför dessa åtgärder.
Fast baksäte

WARNI NG
Av säkerhetsskäl ska justeringar av sätet endast göras när bilen är stillastående.
Fälla ner ryggstöden
Första stegen:► sänk nackskydden,► skjut framsätena framåt, om det behövs,► kontrollera att inget eller ingen hindrar att ryggstöden fälls ner (kläder, bagage etc.),► kontrollera att de yttre säkerhetsbältena ligger platt på ryggstöden.
NOTIC E
När ryggstödet fälls ner medför det att motsvarande sittdyna sänks något.När ryggstödet släpps är den röda indikatorn synlig på ytterplatsernas spärrhandtag.


► Vrid på ryggstödets spärrhandtag 1.► Lägg ner ryggstödet i horisontalläge.
Återställa ryggstöden
WARNI NG
Kontrollera först att de yttre säkerhetsbältena ligger vertikalt platt längs ryggstödets
fästringar.
► Ställ ryggstödet i upprätt läge och tryck hårt på det så att det spärras.► Kontrollera att den röda indikatorn på spärrhandtaget 1 inte längre syns.► Se till att de yttre säkerhetsbältena inte har fastnat under åtgärden.

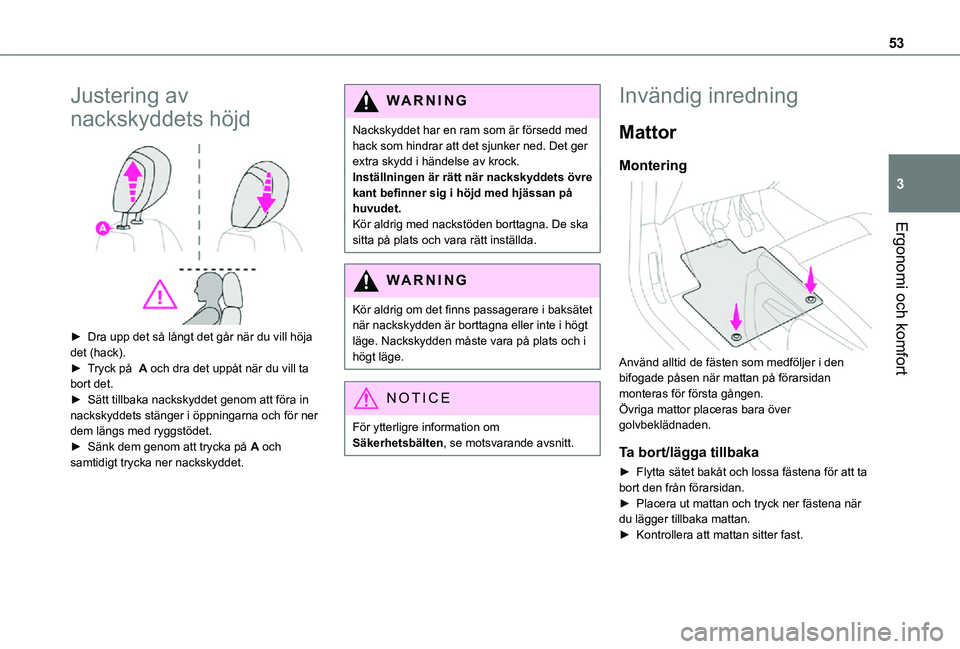

53
Ergonomi och komfort
3
Justering av
nackskyddets höjd

► Dra upp det så långt det går när du vill höja det (hack).► Tryck på A och dra det uppåt när du vill ta bort det.► Sätt tillbaka nackskyddet genom att föra in nackskyddets stänger i öppningarna och för ner dem längs med ryggstödet. ► Sänk dem genom att trycka på A och samtidigt trycka ner nackskyddet.
WARNI NG
Nackskyddet har en ram som är försedd med hack som hindrar att det sjunker ned. Det ger extra skydd i händelse av krock.Inställningen är rätt när nackskyddets övre kant befinner sig i höjd med hjässan på huvudet.Kör aldrig med nackstöden borttagna. De ska sitta på plats och vara rätt inställda.
WARNI NG
Kör aldrig om det finns passagerare i baksätet när nackskydden är borttagna eller inte i högt läge. Nackskydden måste vara på plats och i högt läge.
NOTIC E
För ytterligre information om Säkerhetsbälten, se motsvarande avsnitt.
Invändig inredning
Mattor
Montering

Använd alltid de fästen som medföljer i den bifogade påsen när mattan på förarsidan monteras för första gången.Övriga mattor placeras bara över golvbeklädnaden.
Ta bort/lägga tillbaka
► Flytta sätet bakåt och lossa fästena för att ta bort den från förarsidan.► Placera ut mattan och tryck ner fästena när du lägger tillbaka mattan.► Kontrollera att mattan sitter fast.

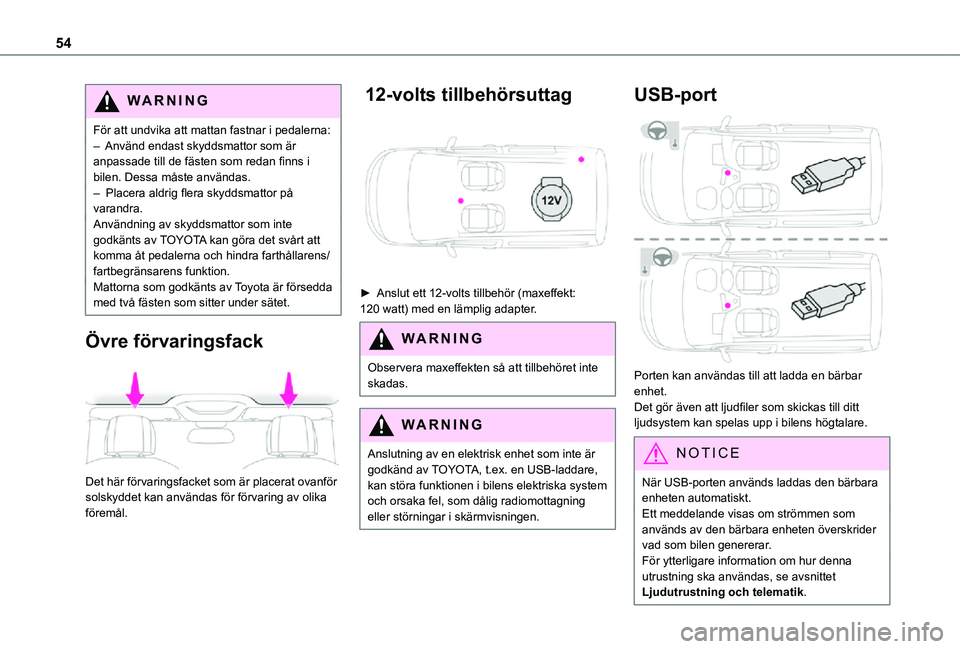

54
WARNI NG
För att undvika att mattan fastnar i pedalerna:– Använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas.– Placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte godkänts av TOYOTA kan göra det svårt att komma åt pedalerna och hindra farthållarens/fartbegränsarens funktion.Mattorna som godkänts av Toyota är försedda med två fästen som sitter under sätet.
Övre förvaringsfack

Det här förvaringsfacket som är placerat ovanför solskyddet kan användas för förvaring av olika föremål.
12-volts tillbehörsuttag

► Anslut ett 12-volts tillbehör (maxeffekt: 120 watt) med en lämplig adapter.
WARNI NG
Observera maxeffekten så att tillbehöret inte skadas.
WARNI NG
Anslutning av en elektrisk enhet som inte är godkänd av TOYOTA, t.ex. en USB-laddare, kan störa funktionen i bilens elektriska system och orsaka fel, som dålig radiomottagning eller störningar i skärmvisningen.
USB-port

Porten kan användas till att ladda en bärbar enhet.Det gör även att ljudfiler som skickas till ditt ljudsystem kan spelas upp i bilens högtalare.
NOTIC E
När USB-porten används laddas den bärbara enheten automatiskt.Ett meddelande visas om strömmen som används av den bärbara enheten överskrider
vad som bilen genererar.För ytterligare information om hur denna utrustning ska användas, se avsnittet Ljudutrustning och telematik.

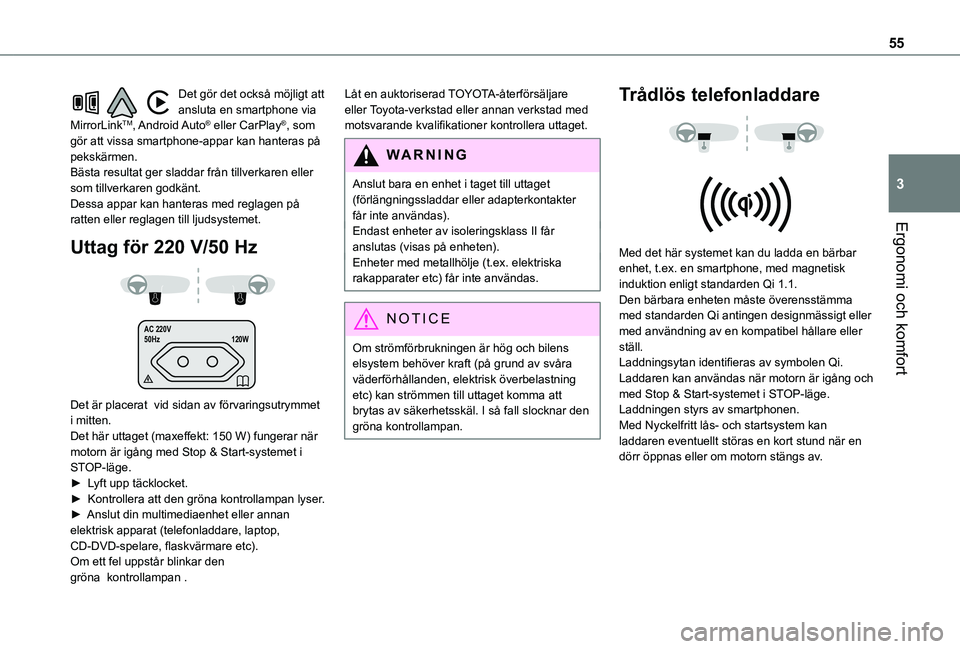

55
Ergonomi och komfort
3
Det gör det också möjligt att ansluta en smartphone via MirrorLinkTM, Android Auto® eller CarPlay®, som gör att vissa smartphone-appar kan hanteras på pekskärmen.Bästa resultat ger sladdar från tillverkaren eller som tillverkaren godkänt.Dessa appar kan hanteras med reglagen på ratten eller reglagen till ljudsystemet.
Uttag för 220 V/50 Hz
AC 220V
50Hz 120W

Det är placerat vid sidan av förvaringsutrymmet i mitten.Det här uttaget (maxeffekt: 150 W) fungerar när motorn är igång med Stop & Start-systemet i STOP-läge.► Lyft upp täcklocket.► Kontrollera att den gröna kontrollampan lyser.► Anslut din multimediaenhet eller annan elektrisk apparat (telefonladdare, laptop, CD-DVD-spelare, flaskvärmare etc).Om ett fel uppstår blinkar den gröna kontrollampan .
Låt en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera uttaget.
WARNI NG
Anslut bara en enhet i taget till uttaget (förlängningssladdar eller adapterkontakter får inte användas).Endast enheter av isoleringsklass II får
anslutas (visas på enheten).Enheter med metallhölje (t.ex. elektriska rakapparater etc) får inte användas.
NOTIC E
Om strömförbrukningen är hög och bilens elsystem behöver kraft (på grund av svåra väderförhållanden, elektrisk överbelastning etc) kan strömmen till uttaget komma att brytas av säkerhetsskäl. I så fall slocknar den gröna kontrollampan.
Trådlös telefonladdare


Med det här systemet kan du ladda en bärbar enhet, t.ex. en smartphone, med magnetisk induktion enligt standarden Qi 1.1.Den bärbara enheten måste överensstämma med standarden Qi antingen designmässigt eller med användning av en kompatibel hållare eller ställ.Laddningsytan identifieras av symbolen Qi.Laddaren kan användas när motorn är igång och med Stop & Start-systemet i STOP-läge.Laddningen styrs av smartphonen.Med Nyckelfritt lås- och startsystem kan laddaren eventuellt störas en kort stund när en dörr öppnas eller om motorn stängs av.

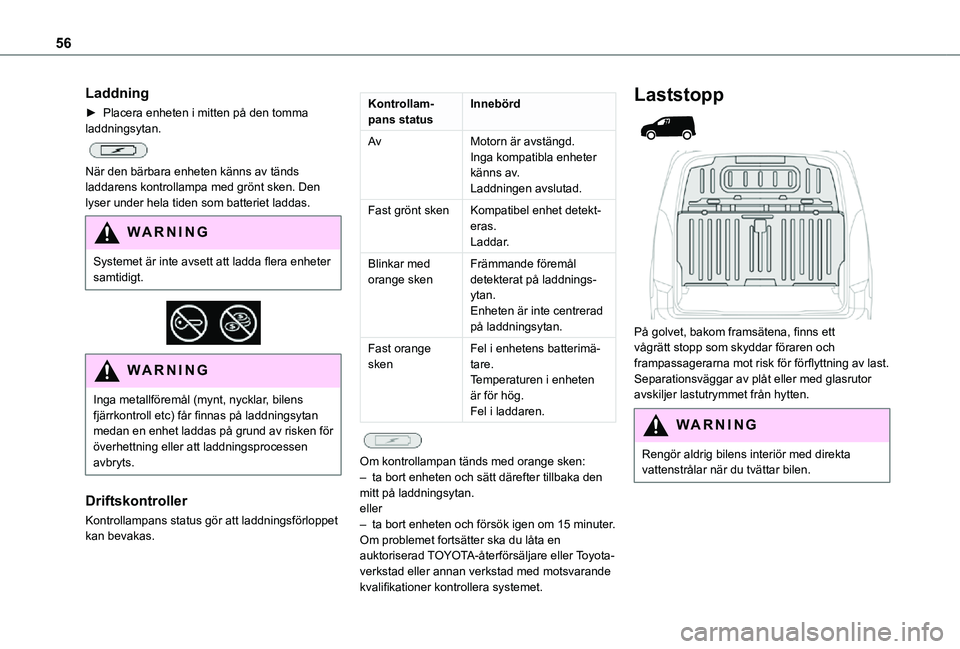

56
Laddning
► Placera enheten i mitten på den tomma laddningsytan.

När den bärbara enheten känns av tänds laddarens kontrollampa med grönt sken. Den lyser under hela tiden som batteriet laddas.
WARNI NG
Systemet är inte avsett att ladda flera enheter samtidigt.


WARNI NG
Inga metallföremål (mynt, nycklar, bilens fjärrkontroll etc) får finnas på laddningsytan medan en enhet laddas på grund av risken för överhettning eller att laddningsprocessen avbryts.
Driftskontroller
Kontrollampans status gör att laddningsförloppet kan bevakas.
Kontrollam-pans statusInnebörd
AvMotorn är avstängd.Inga kompatibla enheter känns av.Laddningen avslutad.
Fast grönt skenKompatibel enhet detekt-eras.Laddar.
Blinkar med orange skenFrämmande föremål detekterat på laddnings-ytan.Enheten är inte centrerad på laddningsytan.
Fast orange skenFel i enhetens batterimä-tare.Temperaturen i enheten är för hög.Fel i laddaren.

Om kontrollampan tänds med orange sken:– ta bort enheten och sätt därefter tillbaka den mitt på laddningsytan.eller– ta bort enheten och försök igen om 15 minuter.Om problemet fortsätter ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet.
Laststopp


På golvet, bakom framsätena, finns ett vågrätt stopp som skyddar föraren och frampassagerarna mot risk för förflyttning av last.Separationsväggar av plåt eller med glasrutor avskiljer lastutrymmet från hytten.
WARNI NG
Rengör aldrig bilens interiör med direkta vattenstrålar när du tvättar bilen.

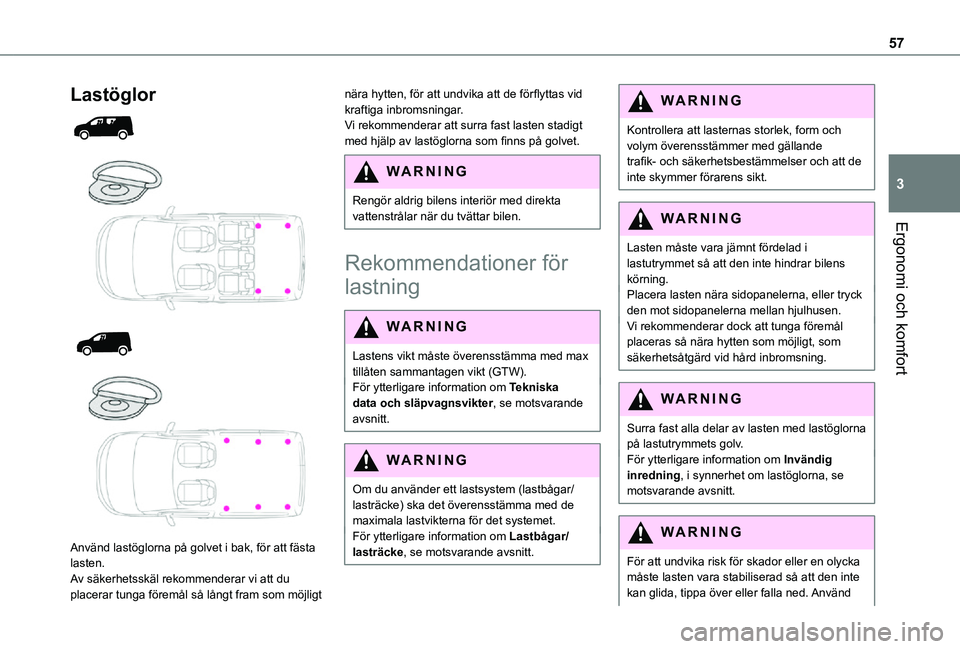

57
Ergonomi och komfort
3
Lastöglor




Använd lastöglorna på golvet i bak, för att fästa lasten.Av säkerhetsskäl rekommenderar vi att du placerar tunga föremål så långt fram som möjligt
nära hytten, för att undvika att de förflyttas vid kraftiga inbromsningar. Vi rekommenderar att surra fast lasten stadigt med hjälp av lastöglorna som finns på golvet.
WARNI NG
Rengör aldrig bilens interiör med direkta vattenstrålar när du tvättar bilen.
Rekommendationer för
lastning
WARNI NG
Lastens vikt måste överensstämma med max tillåten sammantagen vikt (GTW).För ytterligare information om Tekniska data och släpvagnsvikter, se motsvarande avsnitt.
WARNI NG
Om du använder ett lastsystem (lastbågar/lasträcke) ska det överensstämma med de maximala lastvikterna för det systemet.För ytterligare information om Lastbågar/lasträcke, se motsvarande avsnitt.
WARNI NG
Kontrollera att lasternas storlek, form och volym överensstämmer med gällande trafik- och säkerhetsbestämmelser och att de inte skymmer förarens sikt.
WARNI NG
Lasten måste vara jämnt fördelad i lastutrymmet så att den inte hindrar bilens körning.Placera lasten nära sidopanelerna, eller tryck den mot sidopanelerna mellan hjulhusen.Vi rekommenderar dock att tunga föremål placeras så nära hytten som möjligt, som säkerhetsåtgärd vid hård inbromsning.
WARNI NG
Surra fast alla delar av lasten med lastöglorna på lastutrymmets golv.
För ytterligare information om Invändig inredning, i synnerhet om lastöglorna, se motsvarande avsnitt.
WARNI NG
För att undvika risk för skador eller en olycka måste lasten vara stabiliserad så att den inte kan glida, tippa över eller falla ned. Använd

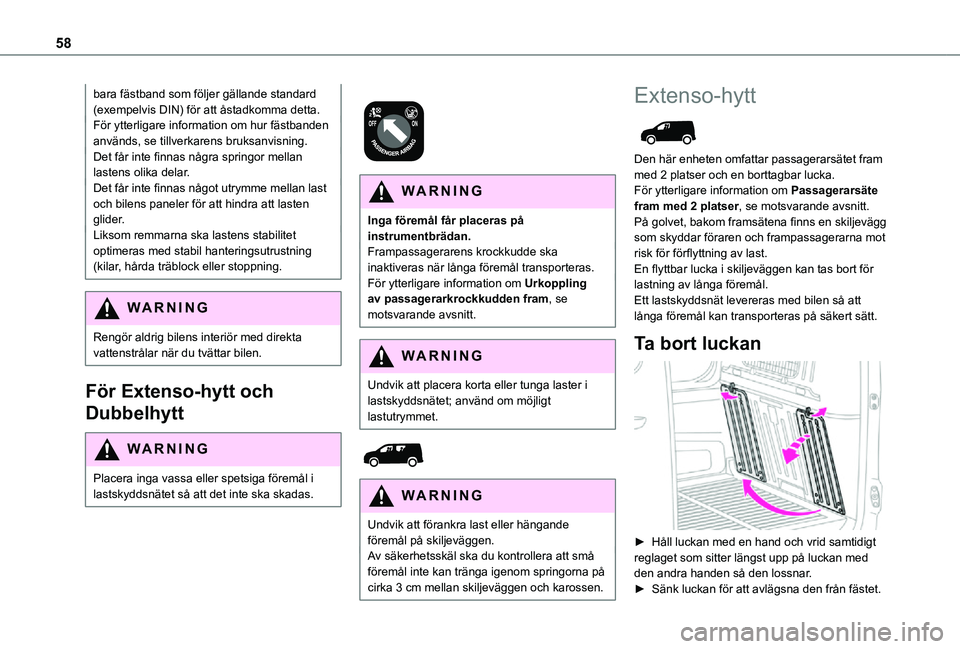

58
bara fästband som följer gällande standard (exempelvis DIN) för att åstadkomma detta.För ytterligare information om hur fästbanden används, se tillverkarens bruksanvisning.Det får inte finnas några springor mellan lastens olika delar.Det får inte finnas något utrymme mellan last och bilens paneler för att hindra att lasten glider.Liksom remmarna ska lastens stabilitet optimeras med stabil hanteringsutrustning (kilar, hårda träblock eller stoppning.
WARNI NG
Rengör aldrig bilens interiör med direkta vattenstrålar när du tvättar bilen.
För Extenso-hytt och
Dubbelhytt
WARNI NG
Placera inga vassa eller spetsiga föremål i lastskyddsnätet så att det inte ska skadas.


WARNI NG
Inga föremål får placeras på instrumentbrädan.Frampassagerarens krockkudde ska inaktiveras när långa föremål transporteras.För ytterligare information om Urkoppling av passagerarkrockkudden fram, se motsvarande avsnitt.
WARNI NG
Undvik att placera korta eller tunga laster i lastskyddsnätet; använd om möjligt lastutrymmet.


WARNI NG
Undvik att förankra last eller hängande föremål på skiljeväggen.Av säkerhetsskäl ska du kontrollera att små föremål inte kan tränga igenom springorna på cirka 3 cm mellan skiljeväggen och karossen.
Extenso-hytt

Den här enheten omfattar passagerarsätet fram med 2 platser och en borttagbar lucka.För ytterligare information om Passagerarsäte fram med 2 platser, se motsvarande avsnitt.På golvet, bakom framsätena finns en skiljevägg som skyddar föraren och frampassagerarna mot risk för förflyttning av last.En flyttbar lucka i skiljeväggen kan tas bort för lastning av långa föremål.Ett lastskyddsnät levereras med bilen så att långa föremål kan transporteras på säkert sätt.
Ta bort luckan

► Håll luckan med en hand och vrid samtidigt reglaget som sitter längst upp på luckan med den andra handen så den lossnar.► Sänk luckan för att avlägsna den från fästet.

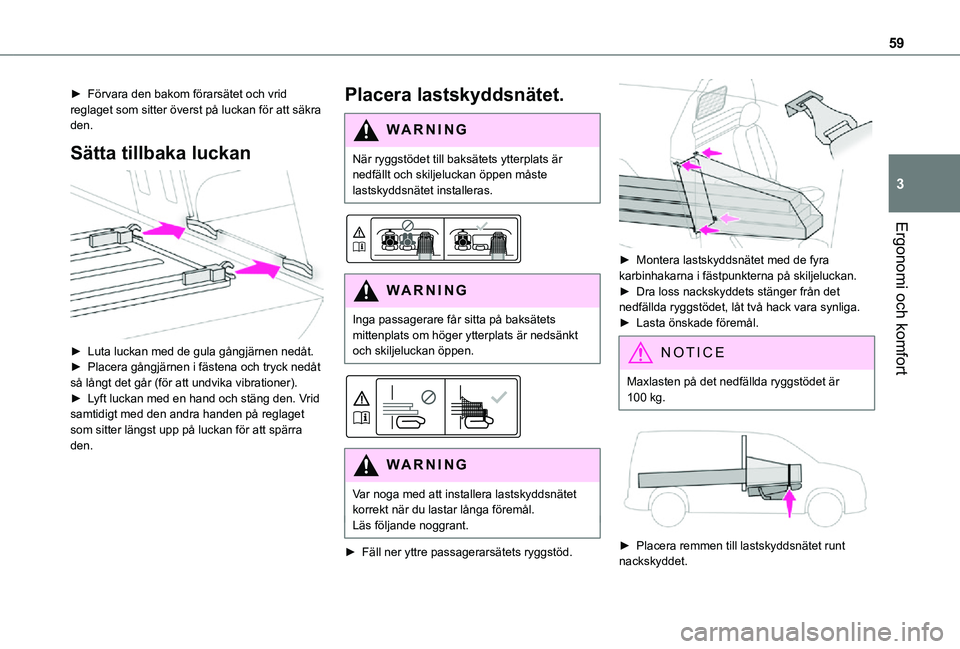

59
Ergonomi och komfort
3
► Förvara den bakom förarsätet och vrid reglaget som sitter överst på luckan för att säkra den.
Sätta tillbaka luckan

► Luta luckan med de gula gångjärnen nedåt.► Placera gångjärnen i fästena och tryck nedåt så långt det går (för att undvika vibrationer).► Lyft luckan med en hand och stäng den. Vrid samtidigt med den andra handen på reglaget som sitter längst upp på luckan för att spärra
den.
Placera lastskyddsnätet.
WARNI NG
När ryggstödet till baksätets ytterplats är nedfällt och skiljeluckan öppen måste lastskyddsnätet installeras.


WARNI NG
Inga passagerare får sitta på baksätets mittenplats om höger ytterplats är nedsänkt och skiljeluckan öppen.


WARNI NG
Var noga med att installera lastskyddsnätet korrekt när du lastar långa föremål.Läs följande noggrant.
► Fäll ner yttre passagerarsätets ryggstöd.

► Montera lastskyddsnätet med de fyra karbinhakarna i fästpunkterna på skiljeluckan.► Dra loss nackskyddets stänger från det nedfällda ryggstödet, låt två hack vara synliga.► Lasta önskade föremål.
NOTIC E
Maxlasten på det nedfällda ryggstödet är 100 kg.


► Placera remmen till lastskyddsnätet runt nackskyddet.

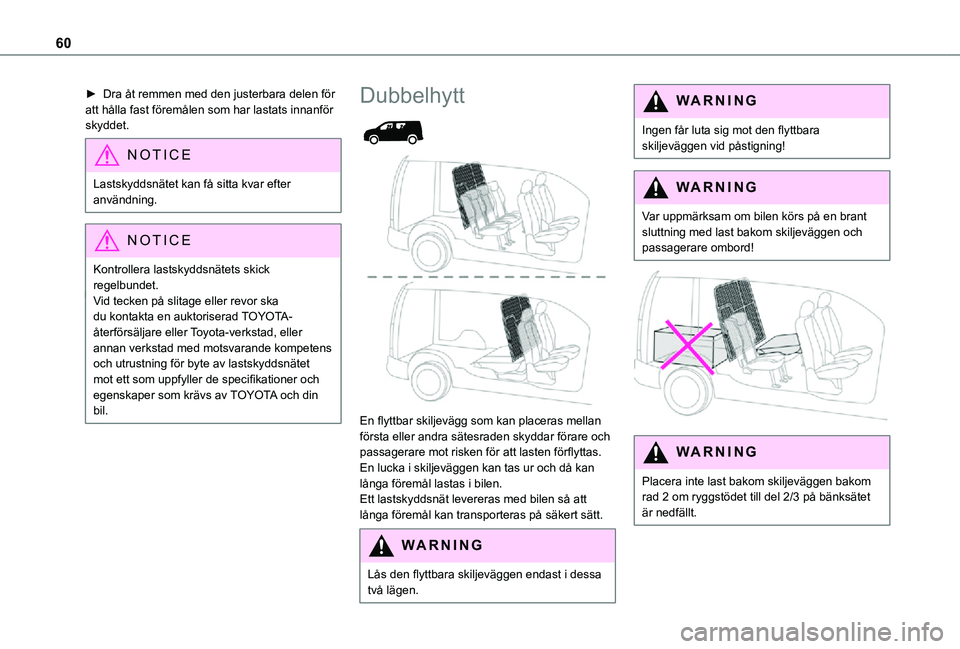

60
► Dra åt remmen med den justerbara delen för att hålla fast föremålen som har lastats innanför skyddet.
NOTIC E
Lastskyddsnätet kan få sitta kvar efter användning.
NOTIC E
Kontrollera lastskyddsnätets skick regelbundet.Vid tecken på slitage eller revor ska du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning för byte av lastskyddsnätet mot ett som uppfyller de specifikationer och egenskaper som krävs av TOYOTA och din bil.
Dubbelhytt


En flyttbar skiljevägg som kan placeras mellan första eller andra sätesraden skyddar förare och
passagerare mot risken för att lasten förflyttas.En lucka i skiljeväggen kan tas ur och då kan långa föremål lastas i bilen.Ett lastskyddsnät levereras med bilen så att långa föremål kan transporteras på säkert sätt.
WARNI NG
Lås den flyttbara skiljeväggen endast i dessa två lägen.
WARNI NG
Ingen får luta sig mot den flyttbara skiljeväggen vid påstigning!
WARNI NG
Var uppmärksam om bilen körs på en brant sluttning med last bakom skiljeväggen och passagerare ombord!


WARNI NG
Placera inte last bakom skiljeväggen bakom rad 2 om ryggstödet till del 2/3 på bänksätet är nedfällt.
