11
Instrumenten
1

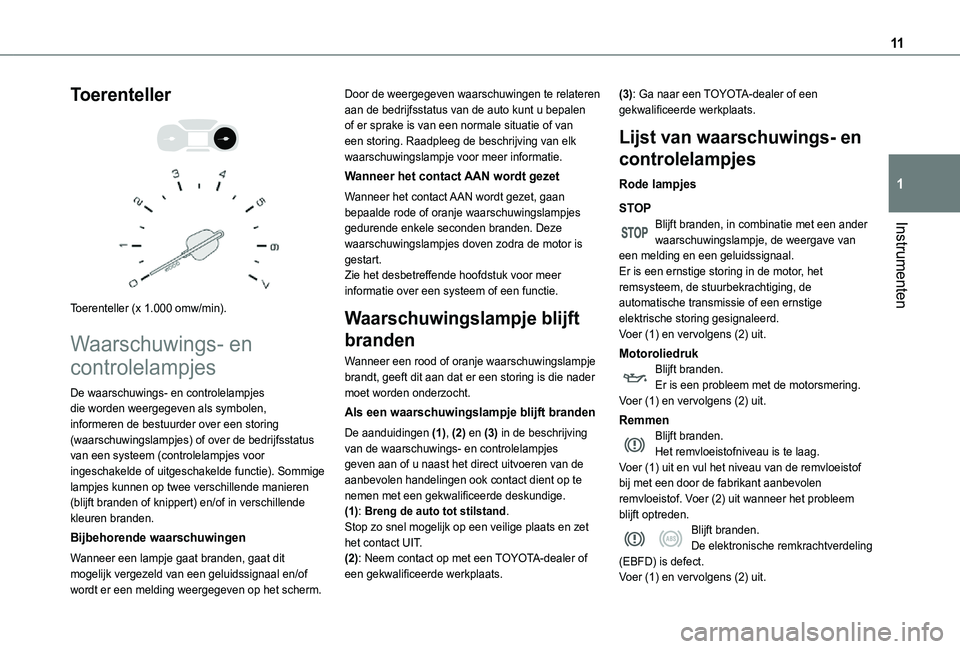

Toerenteller


Toerenteller (x 1.000 omw/min).
Waarschuwings- en
controlelampjes
De waarschuwings- en controlelampjes die worden weergegeven als symbolen, informeren de bestuurder over een storing (waarschuwingslampjes) of over de bedrijfsstatus van een systeem (controlelampjes voor ingeschakelde of uitgeschakelde functie). Sommige lampjes kunnen op twee verschillende manieren (blijft branden of knippert) en/of in verschillende kleuren branden.
Bijbehorende waarschuwingen
Wanneer een lampje gaat branden, gaat dit mogelijk vergezeld van een geluidssignaal en/of wordt er een melding weergegeven op het scherm.
Door de weergegeven waarschuwingen te relateren aan de bedrijfsstatus van de auto kunt u bepalen of er sprake is van een normale situatie of van een storing. Raadpleeg de beschrijving van elk waarschuwingslampje voor meer informatie.
Wanneer het contact AAN wordt gezet
Wanneer het contact AAN wordt gezet, gaan bepaalde rode of oranje waarschuwingslampjes gedurende enkele seconden branden. Deze waarschuwingslampjes doven zodra de motor is gestart.Zie het desbetreffende hoofdstuk voor meer informatie over een systeem of een functie.
Waarschuwingslampje blijft
branden
Wanneer een rood of oranje waarschuwingslampje brandt, geeft dit aan dat er een storing is die nader moet worden onderzocht.
Als een waarschuwingslampje blijft branden
De aanduidingen (1), (2) en (3) in de beschrijving
van de waarschuwings- en controlelampjes geven aan of u naast het direct uitvoeren van de aanbevolen handelingen ook contact dient op te nemen met een gekwalificeerde deskundige.(1): Breng de auto tot stilstand.Stop zo snel mogelijk op een veilige plaats en zet het contact UIT.(2): Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
(3): Ga naar een TOYOTA-dealer of een gekwalificeerde werkplaats.
Lijst van waarschuwings- en
controlelampjes
Rode lampjes
STOPBlijft branden, in combinatie met een ander waarschuwingslampje, de weergave van een melding en een geluidssignaal.Er is een ernstige storing in de motor, het remsysteem, de stuurbekrachtiging, de automatische transmissie of een ernstige elektrische storing gesignaleerd.Voer (1) en vervolgens (2) uit.
MotoroliedrukBlijft branden.Er is een probleem met de motorsmering.Voer (1) en vervolgens (2) uit.
RemmenBlijft branden.
Het remvloeistofniveau is te laag.Voer (1) uit en vul het niveau van de remvloeistof bij met een door de fabrikant aanbevolen remvloeistof. Voer (2) uit wanneer het probleem blijft optreden.Blijft branden.De elektronische remkrachtverdeling (EBFD) is defect.Voer (1) en vervolgens (2) uit.

12

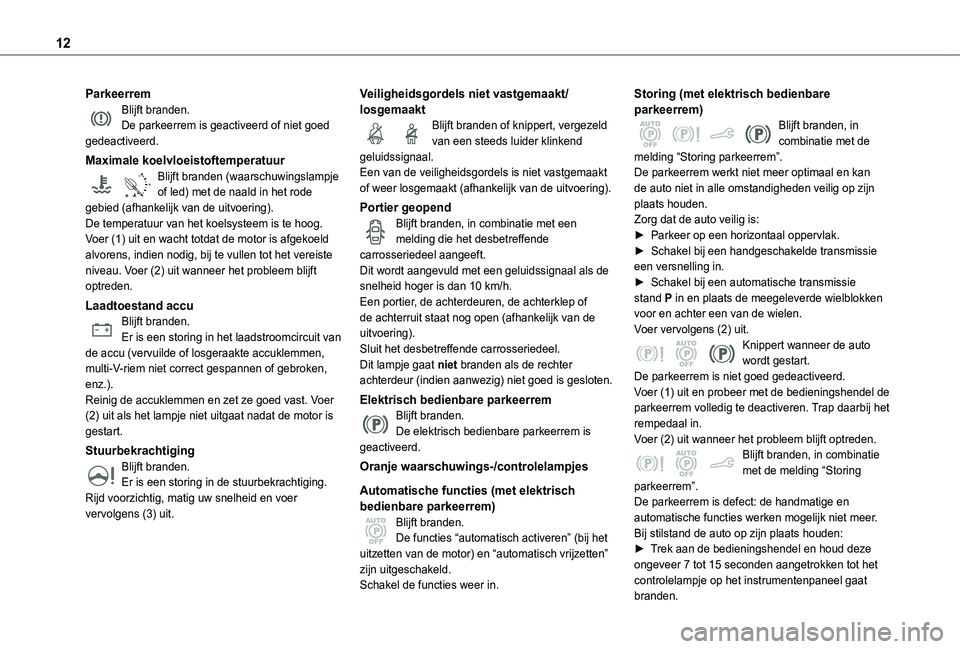

ParkeerremBlijft branden.De parkeerrem is geactiveerd of niet goed gedeactiveerd.
Maximale koelvloeistoftemperatuur
90°CBlijft branden (waarschuwingslampje of led) met de naald in het rode gebied (afhankelijk van de uitvoering).De temperatuur van het koelsysteem is te hoog.Voer (1) uit en wacht totdat de motor is afgekoeld alvorens, indien nodig, bij te vullen tot het vereiste niveau. Voer (2) uit wanneer het probleem blijft optreden.
Laadtoestand accuBlijft branden.Er is een storing in het laadstroomcircuit van de accu (vervuilde of losgeraakte accuklemmen, multi-V-riem niet correct gespannen of gebroken, enz.).Reinig de accuklemmen en zet ze goed vast. Voer (2) uit als het lampje niet uitgaat nadat de motor is gestart.
StuurbekrachtigingBlijft branden.Er is een storing in de stuurbekrachtiging.Rijd voorzichtig, matig uw snelheid en voer vervolgens (3) uit.
Veiligheidsgordels niet vastgemaakt/losgemaaktBlijft branden of knippert, vergezeld van een steeds luider klinkend geluidssignaal.Een van de veiligheidsgordels is niet vastgemaakt of weer losgemaakt (afhankelijk van de uitvoering).
Portier geopendBlijft branden, in combinatie met een melding die het desbetreffende carrosseriedeel aangeeft.Dit wordt aangevuld met een geluidssignaal als de snelheid hoger is dan 10 km/h.Een portier, de achterdeuren, de achterklep of de achterruit staat nog open (afhankelijk van de uitvoering).Sluit het desbetreffende carrosseriedeel.Dit lampje gaat niet branden als de rechter achterdeur (indien aanwezig) niet goed is gesloten.
Elektrisch bedienbare parkeerremBlijft branden.De elektrisch bedienbare parkeerrem is
geactiveerd.
Oranje waarschuwings-/controlelampjes
Automatische functies (met elektrisch bedienbare parkeerrem)Blijft branden.De functies “automatisch activeren” (bij het uitzetten van de motor) en “automatisch vrijzetten” zijn uitgeschakeld.Schakel de functies weer in.
Storing (met elektrisch bedienbare parkeerrem)Blijft branden, in combinatie met de melding “Storing parkeerrem”.De parkeerrem werkt niet meer optimaal en kan de auto niet in alle omstandigheden veilig op zijn plaats houden.Zorg dat de auto veilig is:► Parkeer op een horizontaal oppervlak.► Schakel bij een handgeschakelde transmissie een versnelling in.► Schakel bij een automatische transmissie stand P in en plaats de meegeleverde wielblokken voor en achter een van de wielen.Voer vervolgens (2) uit.Knippert wanneer de auto wordt gestart.De parkeerrem is niet goed gedeactiveerd.Voer (1) uit en probeer met de bedieningshendel de parkeerrem volledig te deactiveren. Trap daarbij het rempedaal in.Voer (2) uit wanneer het probleem blijft optreden.
Blijft branden, in combinatie met de melding “Storing parkeerrem”.De parkeerrem is defect: de handmatige en automatische functies werken mogelijk niet meer.Bij stilstand de auto op zijn plaats houden:► Trek aan de bedieningshendel en houd deze ongeveer 7 tot 15 seconden aangetrokken tot het controlelampje op het instrumentenpaneel gaat
branden.

13
Instrumenten
1

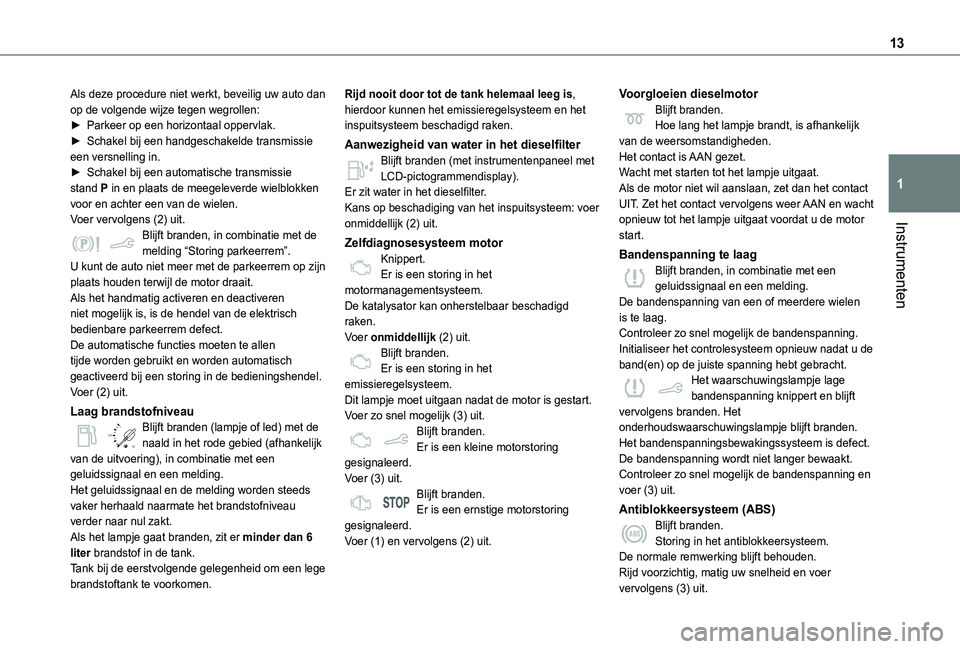

Als deze procedure niet werkt, beveilig uw auto dan op de volgende wijze tegen wegrollen:► Parkeer op een horizontaal oppervlak.► Schakel bij een handgeschakelde transmissie een versnelling in.► Schakel bij een automatische transmissie stand P in en plaats de meegeleverde wielblokken voor en achter een van de wielen.Voer vervolgens (2) uit.Blijft branden, in combinatie met de melding “Storing parkeerrem”.U kunt de auto niet meer met de parkeerrem op zijn plaats houden terwijl de motor draait.Als het handmatig activeren en deactiveren niet mogelijk is, is de hendel van de elektrisch bedienbare parkeerrem defect.De automatische functies moeten te allen tijde worden gebruikt en worden automatisch geactiveerd bij een storing in de bedieningshendel.Voer (2) uit.
Laag brandstofniveau
/2
1 1Blijft branden (lampje of led) met de naald in het rode gebied (afhankelijk
van de uitvoering), in combinatie met een geluidssignaal en een melding.Het geluidssignaal en de melding worden steeds vaker herhaald naarmate het brandstofniveau verder naar nul zakt.Als het lampje gaat branden, zit er minder dan 6 liter brandstof in de tank.Tank bij de eerstvolgende gelegenheid om een lege brandstoftank te voorkomen.
Rijd nooit door tot de tank helemaal leeg is, hierdoor kunnen het emissieregelsysteem en het inspuitsysteem beschadigd raken.
Aanwezigheid van water in het dieselfilterBlijft branden (met instrumentenpaneel met LCD-pictogrammendisplay).Er zit water in het dieselfilter.Kans op beschadiging van het inspuitsysteem: voer onmiddellijk (2) uit.
Zelfdiagnosesysteem motorKnippert.Er is een storing in het motormanagementsysteem.De katalysator kan onherstelbaar beschadigd raken.Voer onmiddellijk (2) uit.Blijft branden.Er is een storing in het emissieregelsysteem.Dit lampje moet uitgaan nadat de motor is gestart.Voer zo snel mogelijk (3) uit.Blijft branden.
Er is een kleine motorstoring gesignaleerd.Voer (3) uit.Blijft branden.Er is een ernstige motorstoring gesignaleerd.Voer (1) en vervolgens (2) uit.
Voorgloeien dieselmotorBlijft branden.Hoe lang het lampje brandt, is afhankelijk van de weersomstandigheden.Het contact is AAN gezet.Wacht met starten tot het lampje uitgaat.Als de motor niet wil aanslaan, zet dan het contact UIT. Zet het contact vervolgens weer AAN en wacht opnieuw tot het lampje uitgaat voordat u de motor start.
Bandenspanning te laagBlijft branden, in combinatie met een geluidssignaal en een melding.De bandenspanning van een of meerdere wielen is te laag.Controleer zo snel mogelijk de bandenspanning.Initialiseer het controlesysteem opnieuw nadat u de band(en) op de juiste spanning hebt gebracht.Het waarschuwingslampje lage bandenspanning knippert en blijft vervolgens branden. Het onderhoudswaarschuwingslampje blijft branden.Het bandenspanningsbewakingssysteem is defect.
De bandenspanning wordt niet langer bewaakt.Controleer zo snel mogelijk de bandenspanning en voer (3) uit.
Antiblokkeersysteem (ABS)Blijft branden.Storing in het antiblokkeersysteem.De normale remwerking blijft behouden.Rijd voorzichtig, matig uw snelheid en voer vervolgens (3) uit.

14

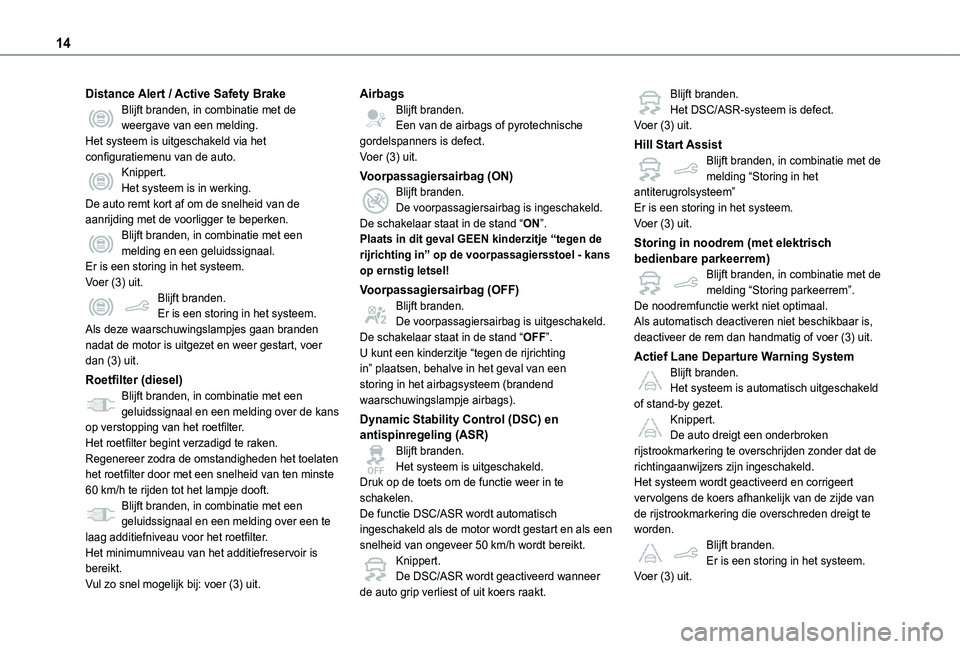

Distance Alert / Active Safety BrakeBlijft branden, in combinatie met de weergave van een melding.Het systeem is uitgeschakeld via het configuratiemenu van de auto.Knippert.Het systeem is in werking.De auto remt kort af om de snelheid van de aanrijding met de voorligger te beperken.Blijft branden, in combinatie met een melding en een geluidssignaal.Er is een storing in het systeem.Voer (3) uit.Blijft branden.Er is een storing in het systeem.Als deze waarschuwingslampjes gaan branden nadat de motor is uitgezet en weer gestart, voer dan (3) uit.
Roetfilter (diesel)Blijft branden, in combinatie met een geluidssignaal en een melding over de kans op verstopping van het roetfilter.Het roetfilter begint verzadigd te raken.
Regenereer zodra de omstandigheden het toelaten het roetfilter door met een snelheid van ten minste 60 km/h te rijden tot het lampje dooft.Blijft branden, in combinatie met een geluidssignaal en een melding over een te laag additiefniveau voor het roetfilter.Het minimumniveau van het additiefreservoir is bereikt.Vul zo snel mogelijk bij: voer (3) uit.
AirbagsBlijft branden.Een van de airbags of pyrotechnische gordelspanners is defect.Voer (3) uit.
Voorpassagiersairbag (ON)Blijft branden.De voorpassagiersairbag is ingeschakeld.De schakelaar staat in de stand “ON”.Plaats in dit geval GEEN kinderzitje “tegen de rijrichting in” op de voorpassagiersstoel - kans op ernstig letsel!
Voorpassagiersairbag (OFF)Blijft branden.De voorpassagiersairbag is uitgeschakeld.De schakelaar staat in de stand “OFF”.U kunt een kinderzitje “tegen de rijrichting in” plaatsen, behalve in het geval van een storing in het airbagsysteem (brandend waarschuwingslampje airbags).
Dynamic Stability Control (DSC) en antispinregeling (ASR)
Blijft branden.Het systeem is uitgeschakeld.Druk op de toets om de functie weer in te schakelen.De functie DSC/ASR wordt automatisch ingeschakeld als de motor wordt gestart en als een snelheid van ongeveer 50 km/h wordt bereikt.Knippert.De DSC/ASR wordt geactiveerd wanneer de auto grip verliest of uit koers raakt.
Blijft branden.Het DSC/ASR-systeem is defect.Voer (3) uit.
Hill Start AssistBlijft branden, in combinatie met de melding “Storing in het antiterugrolsysteem”Er is een storing in het systeem.Voer (3) uit.
Storing in noodrem (met elektrisch bedienbare parkeerrem)Blijft branden, in combinatie met de melding “Storing parkeerrem”.De noodremfunctie werkt niet optimaal.Als automatisch deactiveren niet beschikbaar is, deactiveer de rem dan handmatig of voer (3) uit.
Actief Lane Departure Warning SystemBlijft branden.Het systeem is automatisch uitgeschakeld of stand-by gezet.Knippert.De auto dreigt een onderbroken
rijstrookmarkering te overschrijden zonder dat de richtingaanwijzers zijn ingeschakeld.Het systeem wordt geactiveerd en corrigeert vervolgens de koers afhankelijk van de zijde van de rijstrookmarkering die overschreden dreigt te worden.Blijft branden.Er is een storing in het systeem.Voer (3) uit.

15
Instrumenten
1

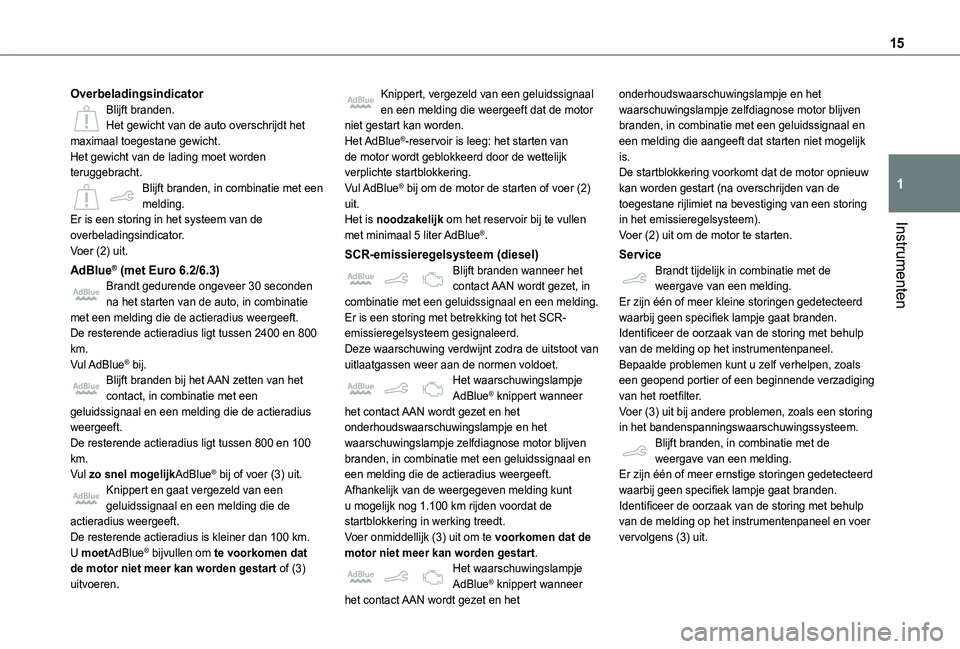

OverbeladingsindicatorBlijft branden.Het gewicht van de auto overschrijdt het maximaal toegestane gewicht.Het gewicht van de lading moet worden teruggebracht.Blijft branden, in combinatie met een melding.Er is een storing in het systeem van de overbeladingsindicator.Voer (2) uit.
AdBlue® (met Euro 6.2/6.3)Brandt gedurende ongeveer 30 seconden na het starten van de auto, in combinatie met een melding die de actieradius weergeeft.De resterende actieradius ligt tussen 2400 en 800 km.Vul AdBlue® bij.Blijft branden bij het AAN zetten van het contact, in combinatie met een geluidssignaal en een melding die de actieradius weergeeft.De resterende actieradius ligt tussen 800 en 100
km.Vul zo snel mogelijkAdBlue® bij of voer (3) uit.Knippert en gaat vergezeld van een geluidssignaal en een melding die de actieradius weergeeft.De resterende actieradius is kleiner dan 100 km.U moetAdBlue® bijvullen om te voorkomen dat de motor niet meer kan worden gestart of (3) uitvoeren.
Knippert, vergezeld van een geluidssignaal en een melding die weergeeft dat de motor niet gestart kan worden.Het AdBlue®-reservoir is leeg: het starten van de motor wordt geblokkeerd door de wettelijk verplichte startblokkering.Vul AdBlue® bij om de motor de starten of voer (2) uit.Het is noodzakelijk om het reservoir bij te vullen met minimaal 5 liter AdBlue®.
SCR-emissieregelsysteem (diesel)Blijft branden wanneer het contact AAN wordt gezet, in combinatie met een geluidssignaal en een melding.Er is een storing met betrekking tot het SCR-emissieregelsysteem gesignaleerd.Deze waarschuwing verdwijnt zodra de uitstoot van uitlaatgassen weer aan de normen voldoet.Het waarschuwingslampje AdBlue® knippert wanneer het contact AAN wordt gezet en het onderhoudswaarschuwingslampje en het waarschuwingslampje zelfdiagnose motor blijven
branden, in combinatie met een geluidssignaal en een melding die de actieradius weergeeft.Afhankelijk van de weergegeven melding kunt u mogelijk nog 1.100 km rijden voordat de startblokkering in werking treedt.Voer onmiddellijk (3) uit om te voorkomen dat de motor niet meer kan worden gestart.Het waarschuwingslampje AdBlue® knippert wanneer
het contact AAN wordt gezet en het
onderhoudswaarschuwingslampje en het waarschuwingslampje zelfdiagnose motor blijven branden, in combinatie met een geluidssignaal en een melding die aangeeft dat starten niet mogelijk is.De startblokkering voorkomt dat de motor opnieuw kan worden gestart (na overschrijden van de toegestane rijlimiet na bevestiging van een storing in het emissieregelsysteem).Voer (2) uit om de motor te starten.
ServiceBrandt tijdelijk in combinatie met de weergave van een melding.Er zijn één of meer kleine storingen gedetecteerd waarbij geen specifiek lampje gaat branden.Identificeer de oorzaak van de storing met behulp van de melding op het instrumentenpaneel.Bepaalde problemen kunt u zelf verhelpen, zoals een geopend portier of een beginnende verzadiging van het roetfilter.Voer (3) uit bij andere problemen, zoals een storing in het bandenspanningswaarschuwingssysteem.Blijft branden, in combinatie met de
weergave van een melding.Er zijn één of meer ernstige storingen gedetecteerd waarbij geen specifiek lampje gaat branden.Identificeer de oorzaak van de storing met behulp van de melding op het instrumentenpaneel en voer vervolgens (3) uit.

16
Blijft branden, in combinatie met de melding “Storing parkeerrem”.De functie automatisch deactiveren van de elektrisch bedienbare parkeerrem is niet beschikbaar.Voer (2) uit.Onderhoudswaarschuwingslampje blijft branden en onderhoudssleutel knippert en blijft vervolgens branden.Het onderhoudsinterval is overschreden.De auto moet zo snel mogelijk worden onderhouden.Alleen bij dieselmotoren.
MistachterlichtBlijft branden.De verlichting brandt.
Groene lampjes
Stop & StartBlijft branden.Wanneer de auto tot stilstand komt, zet het Stop & Start-systeem de motor in de STOP-stand.Knippert tijdelijk.
De STOP-stand is momenteel niet beschikbaar of de START-stand wordt automatisch geactiveerd.
Hill Assist Descent ControlBlijft branden.De functie is geactiveerd, maar er wordt niet voldaan aan alle voorwaarden voor de regeling (hellingspercentage, te hoge snelheid, ingeschakelde versnelling).
Knippert.De functie begint met regelen.De auto wordt afgeremd; de remlichten gaan branden tijdens de afdaling.
ECO-modusBlijft branden.De ECO-modus is actief.Bepaalde parameters worden ingesteld om brandstof te besparen.
Automatische ruitenwissersBlijft branden.De automatische stand van de ruitenwissers voor is geactiveerd.
Mistlampen voorBlijft branden.De mistlampen voor zijn ingeschakeld.
PositielichtBlijft branden.De verlichting brandt.
RichtingaanwijzersRichtingaanwijzers met geluidssignaal.De richtingaanwijzers zijn ingeschakeld.
DimlichtBlijft branden.De verlichting brandt.
Automatic High Beam-systeemBlijft branden.De functie is ingeschakeld via het touchscreen (menu Rijverlichting/Auto).De lichtschakelaar staat in de stand “AUTO”.
Blauwe lampjes
GrootlichtBlijft branden.De verlichting brandt.
Zwarte/witte lampjes
Voet op rempedaalBlijft branden.Geen of onvoldoende druk op het rempedaal.Bij een automatische transmissie: om bij draaiende motor voor het vrijzetten van de parkeerrem de transmissie uit stand P te halen.
Voet op het koppelingspedaalBlijft branden.Stop & Start: er wordt niet overgeschakeld naar de START-stand, omdat het koppelingspedaal niet volledig wordt ingetrapt.Trap het koppelingspedaal volledig in.
Automatische ruitenwissersBlijft branden.De automatische stand van de ruitenwissers
vóór is geactiveerd.
Richtingaanwijzers
Onderhoudsindicator
De onderhoudsindicator wordt weergegeven op het instrumentenpaneel. Afhankelijk van de uitvoering van de auto:

17
Instrumenten
1

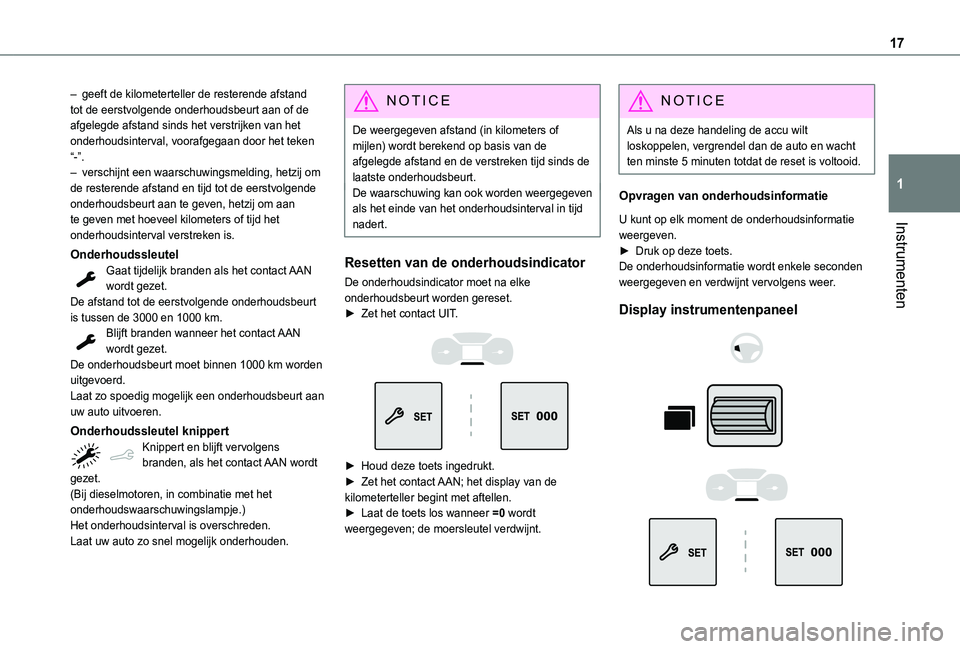

– geeft de kilometerteller de resterende afstand tot de eerstvolgende onderhoudsbeurt aan of de afgelegde afstand sinds het verstrijken van het onderhoudsinterval, voorafgegaan door het teken “-”.– verschijnt een waarschuwingsmelding, hetzij om de resterende afstand en tijd tot de eerstvolgende onderhoudsbeurt aan te geven, hetzij om aan te geven met hoeveel kilometers of tijd het onderhoudsinterval verstreken is.
OnderhoudssleutelGaat tijdelijk branden als het contact AAN wordt gezet.De afstand tot de eerstvolgende onderhoudsbeurt is tussen de 3000 en 1000 km.Blijft branden wanneer het contact AAN wordt gezet.De onderhoudsbeurt moet binnen 1000 km worden uitgevoerd.Laat zo spoedig mogelijk een onderhoudsbeurt aan uw auto uitvoeren.
Onderhoudssleutel knippert
Knippert en blijft vervolgens branden, als het contact AAN wordt gezet.(Bij dieselmotoren, in combinatie met het onderhoudswaarschuwingslampje.)Het onderhoudsinterval is overschreden.Laat uw auto zo snel mogelijk onderhouden.
NOTIC E
De weergegeven afstand (in kilometers of mijlen) wordt berekend op basis van de afgelegde afstand en de verstreken tijd sinds de laatste onderhoudsbeurt.De waarschuwing kan ook worden weergegeven als het einde van het onderhoudsinterval in tijd nadert.
Resetten van de onderhoudsindicator
De onderhoudsindicator moet na elke onderhoudsbeurt worden gereset.► Zet het contact UIT.


► Houd deze toets ingedrukt.► Zet het contact AAN; het display van de kilometerteller begint met aftellen.► Laat de toets los wanneer =0 wordt weergegeven; de moersleutel verdwijnt.
NOTIC E
Als u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht ten minste 5 minuten totdat de reset is voltooid.
Opvragen van onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie weergeven.► Druk op deze toets.De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
Display instrumentenpaneel

18

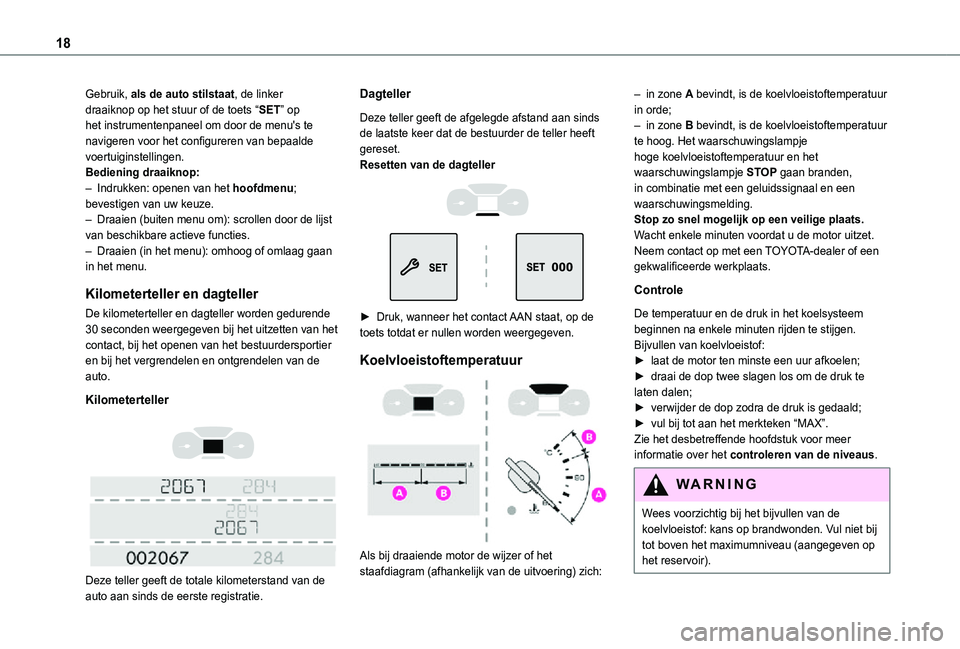

Gebruik, als de auto stilstaat, de linker draaiknop op het stuur of de toets “SET” op het instrumentenpaneel om door de menu's te navigeren voor het configureren van bepaalde voertuiginstellingen.Bediening draaiknop:– Indrukken: openen van het hoofdmenu; bevestigen van uw keuze.– Draaien (buiten menu om): scrollen door de lijst van beschikbare actieve functies.– Draaien (in het menu): omhoog of omlaag gaan in het menu.
Kilometerteller en dagteller
De kilometerteller en dagteller worden gedurende 30 seconden weergegeven bij het uitzetten van het contact, bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto.
Kilometerteller



Deze teller geeft de totale kilometerstand van de
auto aan sinds de eerste registratie.
Dagteller
Deze teller geeft de afgelegde afstand aan sinds de laatste keer dat de bestuurder de teller heeft gereset.Resetten van de dagteller


► Druk, wanneer het contact AAN staat, op de toets totdat er nullen worden weergegeven.
Koelvloeistoftemperatuur

Als bij draaiende motor de wijzer of het staafdiagram (afhankelijk van de uitvoering) zich:
– in zone A bevindt, is de koelvloeistoftemperatuur in orde;– in zone B bevindt, is de koelvloeistoftemperatuur te hoog. Het waarschuwingslampje hoge koelvloeistoftemperatuur en het waarschuwingslampje STOP gaan branden, in combinatie met een geluidssignaal en een waarschuwingsmelding.Stop zo snel mogelijk op een veilige plaats.Wacht enkele minuten voordat u de motor uitzet.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
Controle
De temperatuur en de druk in het koelsysteem beginnen na enkele minuten rijden te stijgen.Bijvullen van koelvloeistof:► laat de motor ten minste een uur afkoelen;► draai de dop twee slagen los om de druk te laten dalen;► verwijder de dop zodra de druk is gedaald;► vul bij tot aan het merkteken “MAX”.Zie het desbetreffende hoofdstuk voor meer
informatie over het controleren van de niveaus.
WARNI NG
Wees voorzichtig bij het bijvullen van de koelvloeistof: kans op brandwonden. Vul niet bij tot boven het maximumniveau (aangegeven op het reservoir).

19
Instrumenten
1

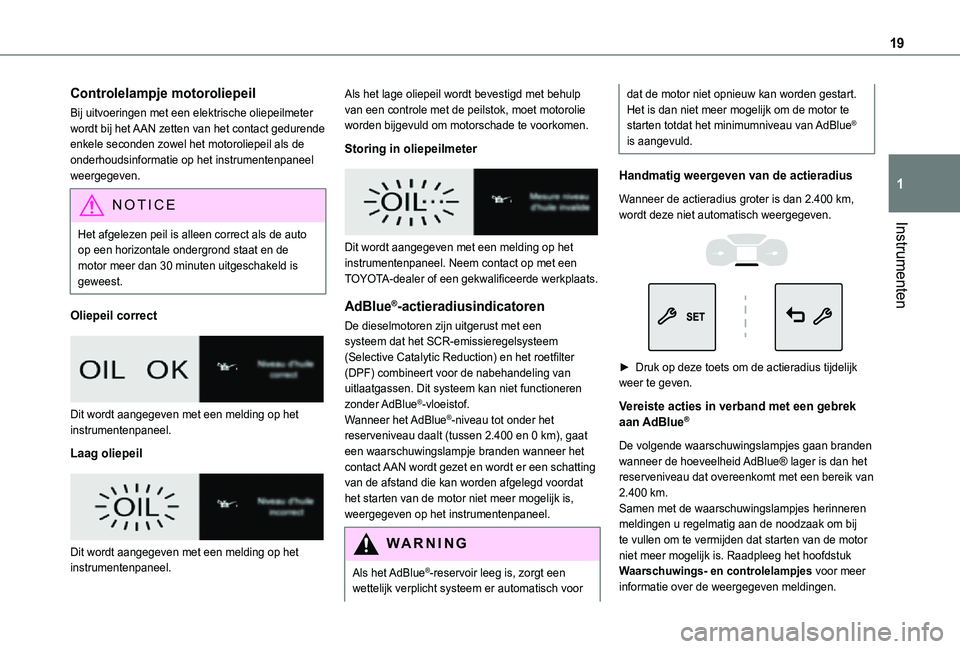

Controlelampje motoroliepeil
Bij uitvoeringen met een elektrische oliepeilmeter wordt bij het AAN zetten van het contact gedurende enkele seconden zowel het motoroliepeil als de onderhoudsinformatie op het instrumentenpaneel weergegeven.
NOTIC E
Het afgelezen peil is alleen correct als de auto
op een horizontale ondergrond staat en de motor meer dan 30 minuten uitgeschakeld is geweest.
Oliepeil correct


Dit wordt aangegeven met een melding op het instrumentenpaneel.
Laag oliepeil


Dit wordt aangegeven met een melding op het instrumentenpaneel.
Als het lage oliepeil wordt bevestigd met behulp van een controle met de peilstok, moet motorolie worden bijgevuld om motorschade te voorkomen.
Storing in oliepeilmeter


Dit wordt aangegeven met een melding op het instrumentenpaneel. Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
AdBlue®-actieradiusindicatoren
De dieselmotoren zijn uitgerust met een systeem dat het SCR-emissieregelsysteem (Selective Catalytic Reduction) en het roetfilter (DPF) combineert voor de nabehandeling van uitlaatgassen. Dit systeem kan niet functioneren zonder AdBlue®-vloeistof.Wanneer het AdBlue®-niveau tot onder het reserveniveau daalt (tussen 2.400 en 0 km), gaat
een waarschuwingslampje branden wanneer het contact AAN wordt gezet en wordt er een schatting van de afstand die kan worden afgelegd voordat het starten van de motor niet meer mogelijk is, weergegeven op het instrumentenpaneel.
WARNI NG
Als het AdBlue®-reservoir leeg is, zorgt een wettelijk verplicht systeem er automatisch voor
dat de motor niet opnieuw kan worden gestart. Het is dan niet meer mogelijk om de motor te starten totdat het minimumniveau van AdBlue® is aangevuld.
Handmatig weergeven van de actieradius
Wanneer de actieradius groter is dan 2.400 km, wordt deze niet automatisch weergegeven.


► Druk op deze toets om de actieradius tijdelijk weer te geven.
Vereiste acties in verband met een gebrek aan AdBlue®
De volgende waarschuwingslampjes gaan branden wanneer de hoeveelheid AdBlue® lager is dan het reserveniveau dat overeenkomt met een bereik van 2.400 km.Samen met de waarschuwingslampjes herinneren meldingen u regelmatig aan de noodzaak om bij te vullen om te vermijden dat starten van de motor niet meer mogelijk is. Raadpleeg het hoofdstuk Waarschuwings- en controlelampjes voor meer informatie over de weergegeven meldingen.

20
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over AdBlue® (dieselmotoren) en met name over het bijvullen.
Met Euro 6.2/6.3-motoren
Brandende waarschu-
wingslamp-jes
ActieResterende actieradius


Bijvullen.Tussen 2.400 en 800 km


Vul zo snel mogelijk bij.Tussen 800 en 100 km


Bijvullen is noodzake-lijk vanwege het risico dat starten van de motor niet meer moge-lijk is.
Tussen 100 en 0 km
Brandende waarschu-wingslamp-jes
ActieResterende actieradius


Vul ten min-ste 5 liter AdBlue® bij om de motor opnieuw te
kunnen star-ten.
0 km
Storing in het SCR-emissieregelsysteem
Storing gesignaleerd


Als een storing wordt gesigna-leerd, gaan deze waarschuwings-lampjes branden, in combinatie met een geluidssignaal en de melding “Storing emissieregeling” of “NO START IN”.
De waarschuwing wordt tijdens het rijden gegeven zodra de storing voor de eerste keer wordt gesignaleerd en vervolgens steeds bij het AAN zetten van het contact zolang de storing niet is verholpen.
NOTIC E
In het geval van een tijdelijke storing verdwijnt de waarschuwing tijdens de volgende rit na de
zelfdiagnose van het SCR-emissieregelsysteem.
Storing bevestigd tijdens de toegestane rijfase (tussen 1.100 en 0 km)
Als na 50 km rijden de storingsmelding nog steeds wordt weergegeven, wordt de storing in het SCR-systeem bevestigd.Het waarschuwingslampje AdBlue knippert en de melding “Storing emissieregeling: Starten verboden binnen X mijl” of “NO START IN X mijl” wordt weergegeven. Deze geeft de actieradius in kilometers of mijlen aan.Tijdens het rijden wordt de melding elke 30 seconden weergegeven. De waarschuwing wordt opnieuw weergegeven zodra het contact AAN wordt gezet.U kunt nog 1.100 km rijden voordat de startblokkering in werking treedt.
WARNI NG
Laat het systeem zo snel mogelijk nakijken door een TOYOTA-dealer of een gekwalificeerde werkplaats.
Starten niet meer mogelijk
Wanneer het contact AAN wordt gezet, wordt de melding “Storing emissieregeling: Starten verboden” of “NO START IN” weergegeven.
