W razie awarii
8

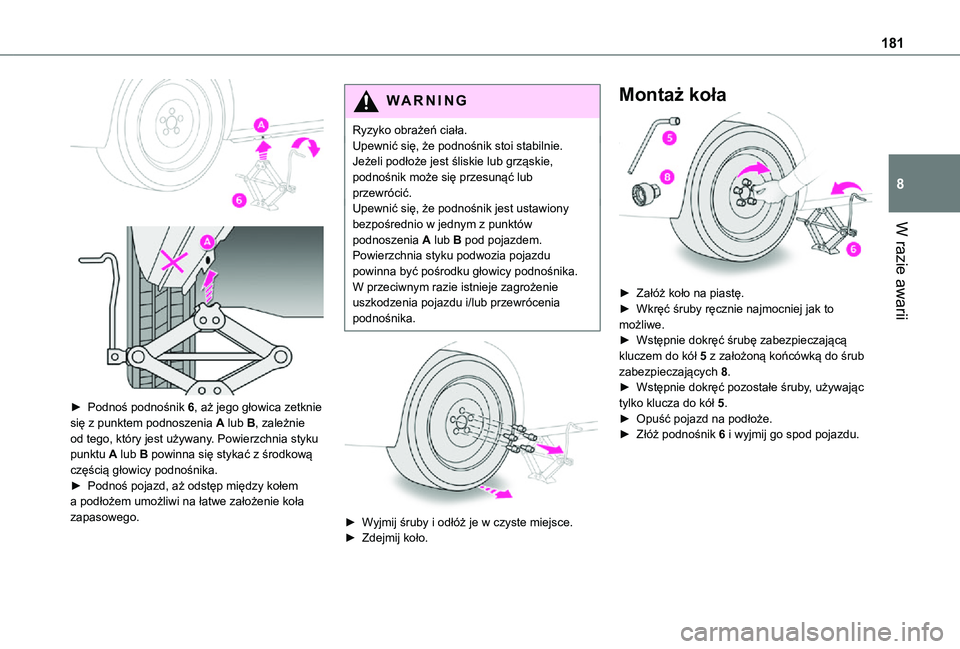

► Podnoś podnośnik 6, aż jego głowica zetknie się z punktem podnoszenia A lub B, zależnie od tego, który jest używany. Powierzchnia styku punktu A lub B powinna się stykać z środkową częścią głowicy podnośnika.► Podnoś pojazd, aż odstęp między kołem a podłożem umożliwi na łatwe założenie koła zapasowego.
WARNI NG
Ryzyko obrażeń ciała.Upewnić się, że podnośnik stoi stabilnie. Jeżeli podłoże jest śliskie lub grząskie, podnośnik może się przesunąć lub przewrócić.Upewnić się, że podnośnik jest ustawiony bezpośrednio w jednym z punktów podnoszenia A lub B pod pojazdem. Powierzchnia styku podwozia pojazdu powinna być pośrodku głowicy podnośnika. W przeciwnym razie istnieje zagrożenie uszkodzenia pojazdu i/lub przewrócenia podnośnika.


► Wyjmij śruby i odłóż je w czyste miejsce.► Zdejmij koło.
Montaż koła

► Załóż koło na piastę.► Wkręć śruby ręcznie najmocniej jak to możliwe.► Wstępnie dokręć śrubę zabezpieczającą kluczem do kół 5 z założoną końcówką do śrub zabezpieczających 8.► Wstępnie dokręć pozostałe śruby, używając tylko klucza do kół 5.► Opuść pojazd na podłoże.► Złóż podnośnik 6 i wyjmij go spod pojazdu.

182

► Jeżeli pojazd jest wyposażony w śruby zabezpieczające, wstępnie dokręć je kluczem do kół 5 z założoną końcówką do śrub zabezpieczających 8.► Dokręć pozostałe śruby, używając tylko klucza do kół 5.► Schowaj narzędzia.

NOTIC E
Mocowanie koła zapasowego stalowego lub koła zapasowego o mniejszych wymiarachJeżeli pojazd jest wyposażony w koła ze stopów lekkich, podkładki nie stykają się z kołami zapasowymi stalowymi lub kołami o mniejszych wymiarach. Koło trzyma się przez styk stożkowy każdej śruby.
WARNI NG
Po wymianie kołaWłożyć koło z przedziurawioną oponą do kosza.Udać się jak najszybciej do dealera TOYOTA lub wyspecjalizowany warsztat.Przekazać koło z przedziurawioną oponą do sprawdzenia. Po kontroli technik powiadomi, czy oponę można naprawić, czy też należy ją wymienić.
NOTIC E
Niektóre funkcje wspomagające jazdę należy wyłączyć, np. Active Safety Brake.
NOTIC E
Jeśli pojazd jest wyposażony w czujnik ciśnienia w oponach, sprawdź ciśnienie w oponach i ponownie uruchom system.Więcej informacji na temat systemu wykrywania zbyt niskiego ciśnienia w oponach znajduje się w odpowiednim rozdziale.
NOTIC E
Koło z kołpakiemPodczas montażu koła, zamontować kołpak, zaczynając od wyrównania wycięcia na zawór, następnie wcisnąć kołpak dłonią na miejsce na całej krawędzi obwodu.


NOTIC E
Na tej etykiecie podano ciśnienia powietrza w oponach.

183
W razie awarii
8
Wymiana żarówki
NOTIC E
W niektórych warunkach pogodowych (np. niska temperatura lub wilgotność), zaparowanie na wewnętrznej powierzchni szkła reflektorów lub tylnych lamp jest normalne i ustępuje po włączeniu lamp na kilka minut.
WARNI NG
Reflektory mają poliwęglanowe osłony z powłoką ochronną:► Nie wolno czyścić ich suchymi ani ściernymi szmatkami. Nie używać też środków czyszczących ani rozpuszczalników.► Używać miękkich gąbek i wody z obojętnym (pH) środkiem czyszczącym.► W przypadku korzystania z myjki
wysokociśnieniowej do usuwania uporczywych plam nie wolno kierować lancy na światła ani ich krawędzie przez zbyt długi czas, ponieważ może to spowodować uszkodzenie powłoki ochronnej i uszczelek.
WARNI NG
Żarówki wymieniać tylko przy wyłączonym zapłonie i po odczekaniu kilku minut od wyłączenia świateł. W przeciwnym razie gorące żarówki mogą spowodować oparzenia.Nie dotykać żarówki bezpośrednio palcami. Użyć do tego celu szmatki niepozostawiającej kłaczków.Należy używać tylko żarówek z filtrem UV, aby nie uszkodzić reflektorów.Zawsze wymieniać przepalone żarówki na nowe tego samego typu i o takich samych parametrach.
WARNI NG
Otwieranie maski i uzyskiwanie dostępu do żarówekJeżeli silnik jest gorący, należy zachować ostrożność, aby zapobiec oparzeniom.
Nie należy zbliżać do wentylatora przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty. Może to spowodować uduszenie.
NOTIC E
Żarówki halogenowe (Hx)Aby zapewnić dobrą jakość oświetlenia, należy sprawdzić, czy żarówka jest odpowiednio umieszczona w oprawie.
WARNI NG
Czynności do wykonania po wymianie żarówkiAby zamocować ponownie, wykonać czynności demontażu w kolejności odwrotnej.Ostrożnie zamknąć pokrywę ochronną, aby zapewnić szczelność światła.

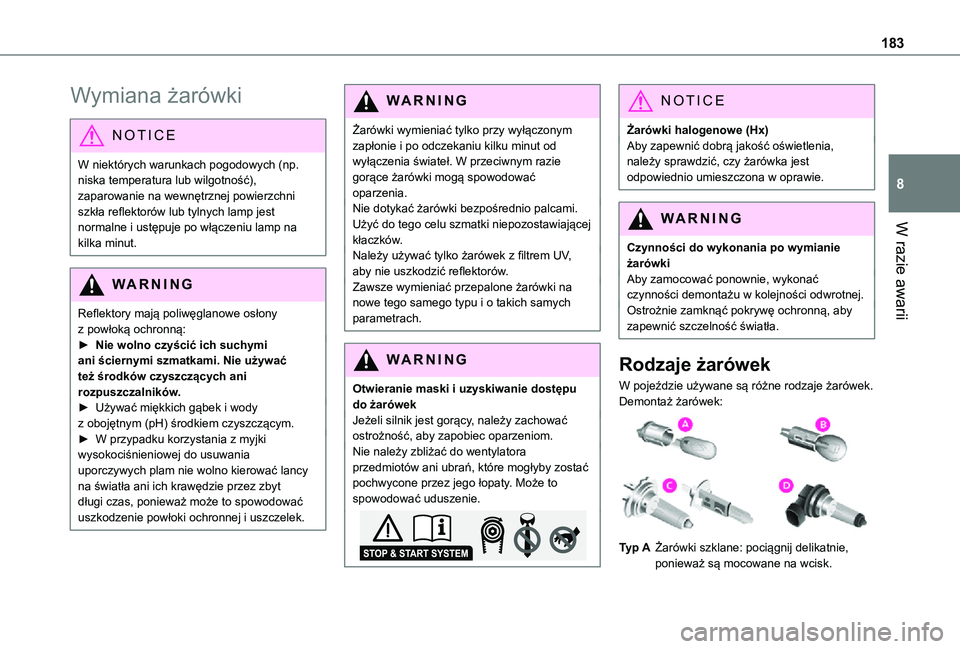

Rodzaje żarówek
W pojeździe używane są różne rodzaje żarówek. Demontaż żarówek:

Typ AŻarówki szklane: pociągnij delikatnie, ponieważ są mocowane na wcisk.

184
Typ BŻarówki bagnetowe: naciśnij żarówkę, a potem obróć ją w lewo.
Typ CŻarówki halogenowe: uwolnij sprężynę mocującą z oprawy.
Typ DŻarówki halogenowe: obróć żarówkę w lewo.
NOTIC E
Po zakończeniu wszystkich operacji należy sprawdzić działanie oświetlenia.
Przednie lampy
Więcej informacji dotyczących tematu wymiana żarówki i, w szczególności typu żarówki można znaleźć w odpowiednim rozdziale.

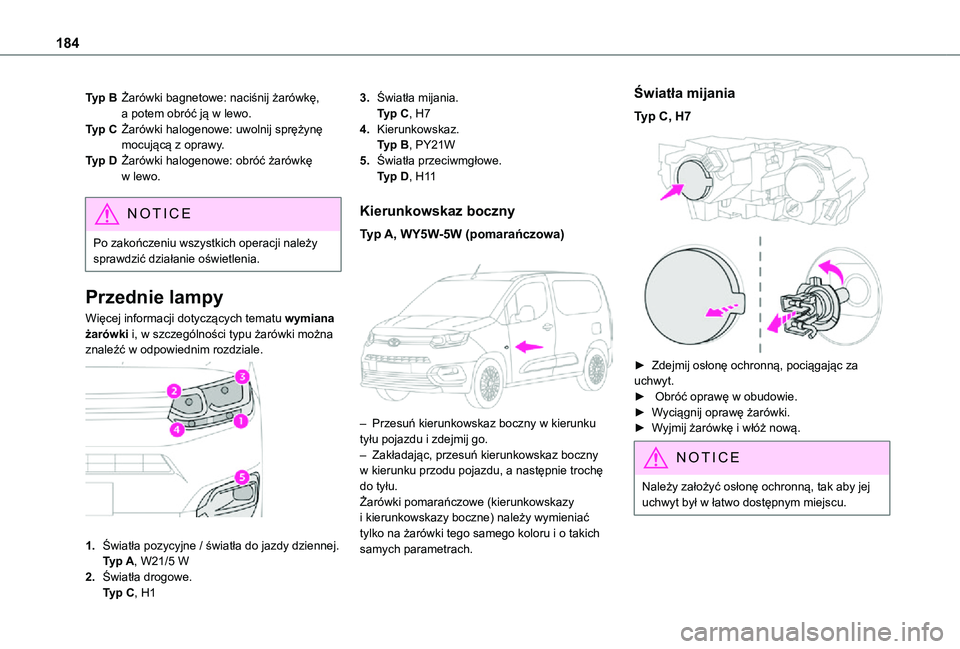

1.Światła pozycyjne / światła do jazdy dziennej.Typ A, W21/5 W
2.Światła drogowe.Typ C, H1
3.Światła mijania.Typ C, H7
4.Kierunkowskaz.Typ B, PY21W
5.Światła przeciwmgłowe.Typ D, H11
Kierunkowskaz boczny
Typ A, WY5W-5W (pomarańczowa)

– Przesuń kierunkowskaz boczny w kierunku tyłu pojazdu i zdejmij go.– Zakładając, przesuń kierunkowskaz boczny w kierunku przodu pojazdu, a następnie trochę do tyłu.Żarówki pomarańczowe (kierunkowskazy i kierunkowskazy boczne) należy wymieniać tylko na żarówki tego samego koloru i o takich samych parametrach.
Światła mijania
Typ C, H7

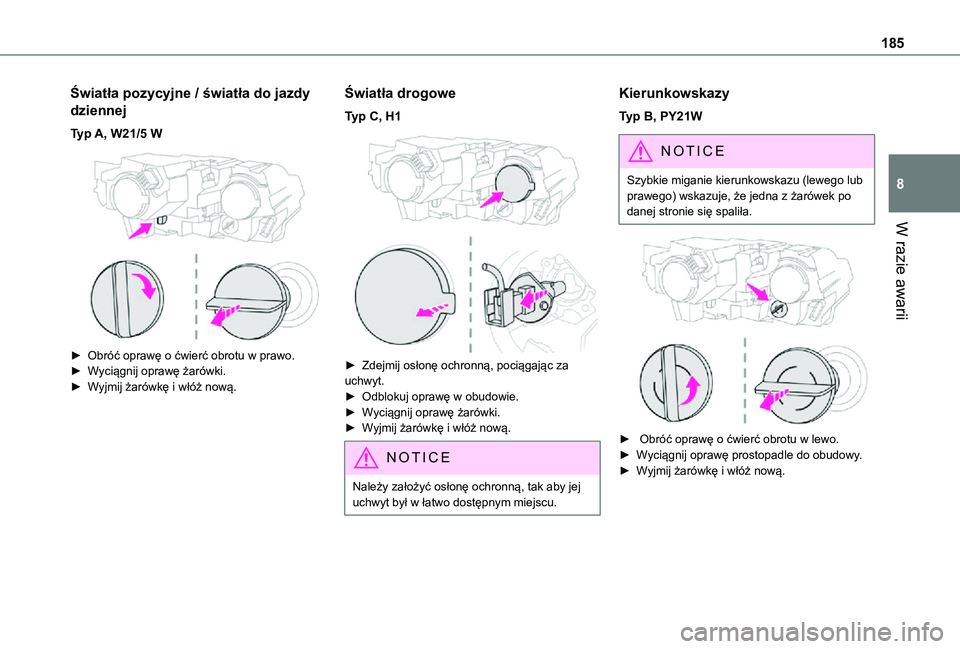

► Zdejmij osłonę ochronną, pociągając za uchwyt. ► Obróć oprawę w obudowie.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
NOTIC E
Należy założyć osłonę ochronną, tak aby jej uchwyt był w łatwo dostępnym miejscu.

185
W razie awarii
8
Światła pozycyjne / światła do jazdy
dziennej
Typ A, W21/5 W

► Obróć oprawę o ćwierć obrotu w prawo.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
Światła drogowe
Typ C, H1

► Zdejmij osłonę ochronną, pociągając za uchwyt.► Odblokuj oprawę w obudowie.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
NOTIC E
Należy założyć osłonę ochronną, tak aby jej uchwyt był w łatwo dostępnym miejscu.
Kierunkowskazy
Typ B, PY21W
NOTIC E
Szybkie miganie kierunkowskazu (lewego lub prawego) wskazuje, że jedna z żarówek po danej stronie się spaliła.


► Obróć oprawę o ćwierć obrotu w lewo.► Wyciągnij oprawę prostopadle do obudowy.► Wyjmij żarówkę i włóż nową.

186
Przednie światła przeciwmgłowe
Typ D, H11

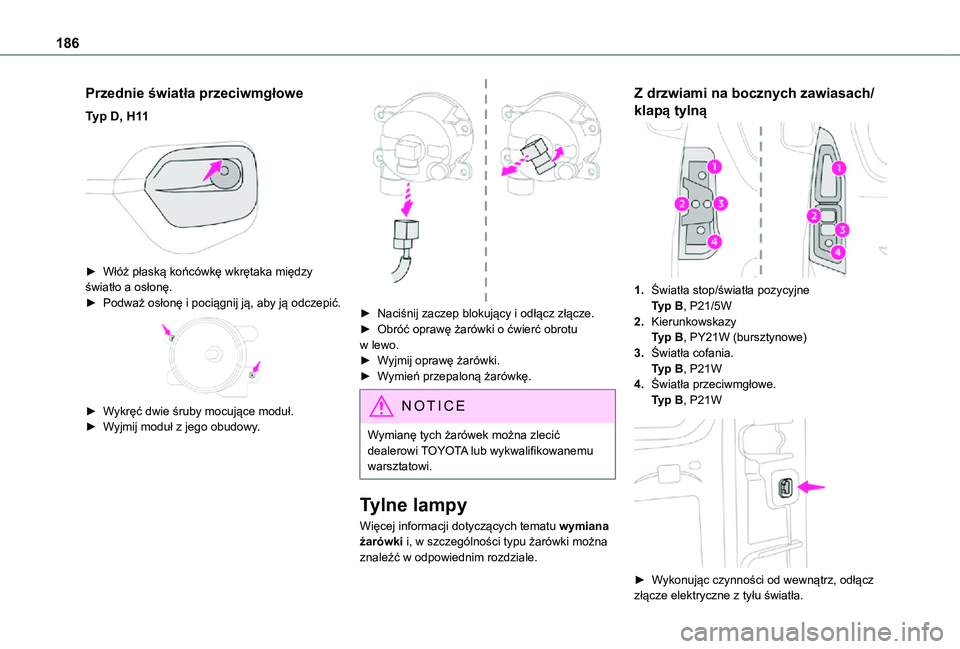

► Włóż płaską końcówkę wkrętaka między światło a osłonę.► Podważ osłonę i pociągnij ją, aby ją odczepić.

► Wykręć dwie śruby mocujące moduł.► Wyjmij moduł z jego obudowy.

► Naciśnij zaczep blokujący i odłącz złącze.► Obróć oprawę żarówki o ćwierć obrotu w lewo.► Wyjmij oprawę żarówki.► Wymień przepaloną żarówkę.
NOTIC E
Wymianę tych żarówek można zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Tylne lampy
Więcej informacji dotyczących tematu wymiana żarówki i, w szczególności typu żarówki można znaleźć w odpowiednim rozdziale.
Z drzwiami na bocznych zawiasach/
klapÄ… tylnÄ…
1.Światła stop/światła pozycyjneTyp B, P21/5W
2.KierunkowskazyTyp B, PY21W (bursztynowe)
3.Światła cofania.Typ B, P21W
4.Światła przeciwmgłowe.Typ B, P21W

► Wykonując czynności od wewnątrz, odłącz złącze elektryczne z tyłu światła.

187
W razie awarii
8

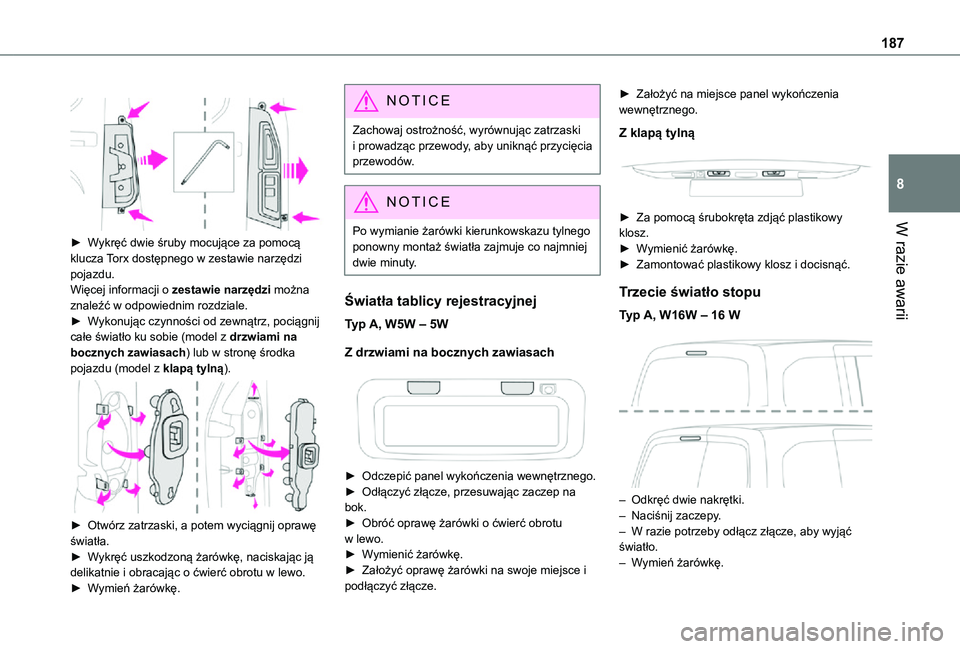

► Wykręć dwie śruby mocujące za pomocą
klucza Torx dostępnego w zestawie narzędzi pojazdu.Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.► Wykonując czynności od zewnątrz, pociągnij całe światło ku sobie (model z drzwiami na bocznych zawiasach) lub w stronę środka pojazdu (model z klapą tylną).

► Otwórz zatrzaski, a potem wyciągnij oprawę światła.
► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w lewo.► Wymień żarówkę.
NOTIC E
Zachowaj ostrożność, wyrównując zatrzaski i prowadząc przewody, aby uniknąć przycięcia przewodów.
N OTIC E
Po wymianie żarówki kierunkowskazu tylnego
ponowny montaż światła zajmuje co najmniej dwie minuty.
Światła tablicy rejestracyjnej
Typ A, W5W – 5W
Z drzwiami na bocznych zawiasach


► Odczepić panel wykończenia wewnętrznego.
► Odłączyć złącze, przesuwając zaczep na bok.► Obróć oprawę żarówki o ćwierć obrotu w lewo.► Wymienić żarówkę.► Założyć oprawę żarówki na swoje miejsce i podłączyć złącze.
► Założyć na miejsce panel wykończenia wewnętrznego.
Z klapÄ… tylnÄ…


► Za pomocą śrubokręta zdjąć plastikowy klosz.► Wymienić żarówkę.► Zamontować plastikowy klosz i docisnąć.
Trzecie światło stopu
Typ A, W16W – 16 W

– Odkręć dwie nakrętki.– Naciśnij zaczepy.– W razie potrzeby odłącz złącze, aby wyjąć światło.– Wymień żarówkę.

188

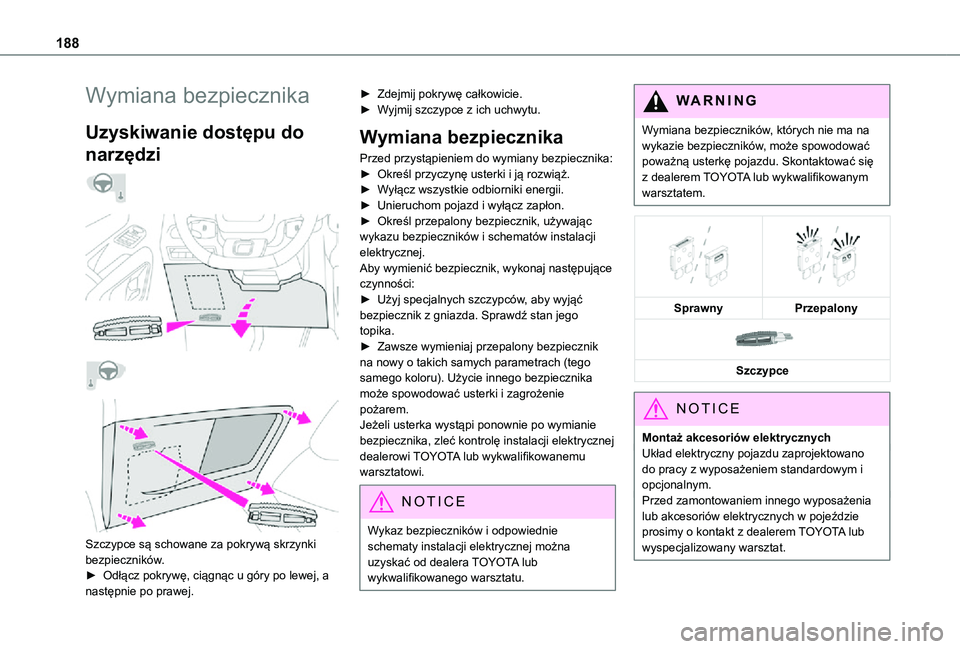

Wymiana bezpiecznika
Uzyskiwanie dostępu do
narzędzi




Szczypce sÄ… schowane za pokrywÄ… skrzynki
bezpieczników.► Odłącz pokrywę, ciągnąc u góry po lewej, a następnie po prawej.
► Zdejmij pokrywę całkowicie.► Wyjmij szczypce z ich uchwytu.
Wymiana bezpiecznika
Przed przystąpieniem do wymiany bezpiecznika:► Określ przyczynę usterki i ją rozwiąż.► Wyłącz wszystkie odbiorniki energii.► Unieruchom pojazd i wyłącz zapłon.► Określ przepalony bezpiecznik, używając wykazu bezpieczników i schematów instalacji elektrycznej.Aby wymienić bezpiecznik, wykonaj następujące czynności:► Użyj specjalnych szczypców, aby wyjąć bezpiecznik z gniazda. Sprawdź stan jego topika.► Zawsze wymieniaj przepalony bezpiecznik na nowy o takich samych parametrach (tego samego koloru). Użycie innego bezpiecznika może spowodować usterki i zagrożenie pożarem.Jeżeli usterka wystąpi ponownie po wymianie bezpiecznika, zleć kontrolę instalacji elektrycznej
dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
NOTIC E
Wykaz bezpieczników i odpowiednie schematy instalacji elektrycznej można uzyskać od dealera TOYOTA lub wykwalifikowanego warsztatu.
WARNI NG
Wymiana bezpieczników, których nie ma na wykazie bezpieczników, może spowodować poważną usterkę pojazdu. Skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.




SprawnyPrzepalony

Szczypce
NOTIC E
Montaż akcesoriów elektrycznychUkład elektryczny pojazdu zaprojektowano do pracy z wyposażeniem standardowym i
opcjonalnym.Przed zamontowaniem innego wyposażenia lub akcesoriów elektrycznych w pojeździe prosimy o kontakt z dealerem TOYOTA lub
wyspecjalizowany warsztat.

189
W razie awarii
8
WARNI NG
TOYOTA nie przyjmuje odpowiedzialności za poniesione koszty na naprawę pojazdu lub usunięcie usterek wynikających z montażu akcesoriów niedostarczanych lub niezalecanych przez TOYOTA i niezainstalowanych zgodnie z niniejszą instrukcją, szczególnie, gdy łączny pobór wszystkich dodatkowych urządzeń przekracza 10 miliamperów.
NOTIC E
Aby uzyskać więcej informacji na temat montażu haka holowniczego lub osprzętu typu TAXI, należy skontaktować się z dealerem TOYOTA.
Bezpieczniki tablicy
rozdzielczej
Skrzynka bezpieczników jest umieszczona w dolnej części tablicy rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
► Odłącz pokrywę, ciągnąc u góry po lewej, a następnie po prawej.Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.

Nr bez-piecznikaWart. znam. (A)Funkcje
F110Bezprzewo-dowa ładowarka smartfonów, wewnętrzne lusterko elek-trochroma-tyczne
F415Klakson
F620Pompa płynu do spryskiwaczy
F710Gniazdo 12 V (tył)
F1030Moduł zamków elektrycznych
F1310Telematyka i elementy ste-rowania radiem
Nr bez-piecznikaWart. znam. (A)Funkcje
F145Alarm, wskaźnik przeciążenia, zaawansowany moduł telema-tyczny
F193Moduł interfejsu przyczepy
F223Wyświetlacz widoku oto-czenia z tylu pojazdu
F235Moduł ogólnego interfejsu przy-czepy
F275Dodatkowy moduł ogrze-wania
F2920System audio,
ekran dotykowy
F3215Gniazdo 12 V (przód)
F345Sterowanie lusterkami
F365Port USB

190
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników jest umieszczona w komorze silnika obok akumulatora.
Dostęp do bezpieczników

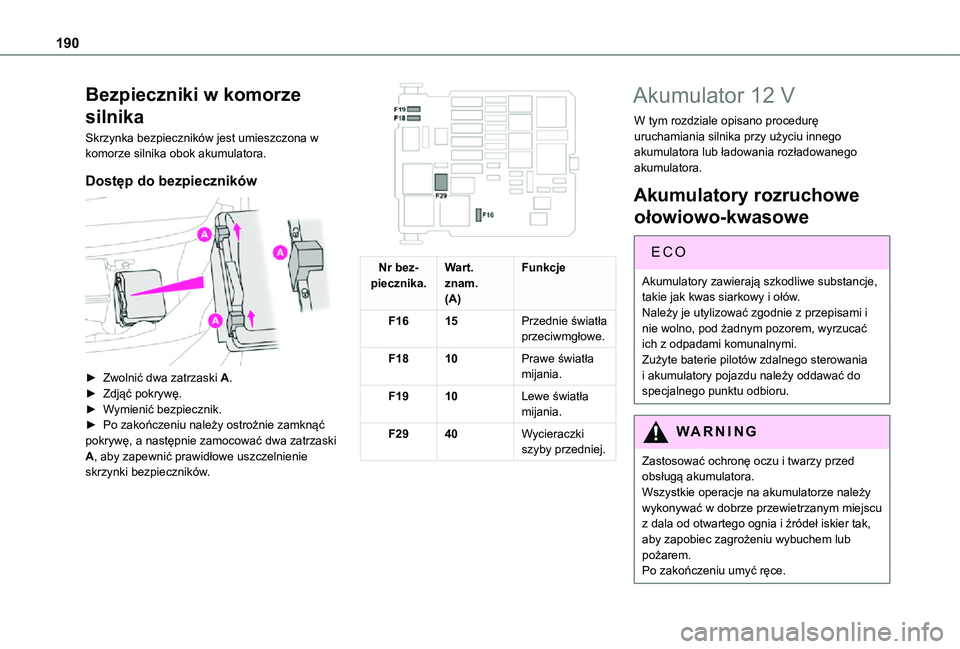

► Zwolnić dwa zatrzaski A.► Zdjąć pokrywę.► Wymienić bezpiecznik.► Po zakończeniu należy ostrożnie zamknąć pokrywę, a następnie zamocować dwa zatrzaski
A, aby zapewnić prawidłowe uszczelnienie skrzynki bezpieczników.

Nr bez-piecznika.Wart. znam.(A)
Funkcje
F1615Przednie światła przeciwmgłowe.
F1810Prawe światła mijania.
F1910Lewe światła mijania.
F2940Wycieraczki szyby przedniej.
Akumulator 12 V
W tym rozdziale opisano procedurę uruchamiania silnika przy użyciu innego akumulatora lub ładowania rozładowanego akumulatora.
Akumulatory rozruchowe
ołowiowo-kwasowe
EC O
Akumulatory zawierają szkodliwe substancje, takie jak kwas siarkowy i ołów.Należy je utylizować zgodnie z przepisami i nie wolno, pod żadnym pozorem, wyrzucać ich z odpadami komunalnymi.Zużyte baterie pilotów zdalnego sterowania i akumulatory pojazdu należy oddawać do specjalnego punktu odbioru.
WARNI NG
Zastosować ochronę oczu i twarzy przed obsługą akumulatora.Wszystkie operacje na akumulatorze należy wykonywać w dobrze przewietrzanym miejscu z dala od otwartego ognia i źródeł iskier tak, aby zapobiec zagrożeniu wybuchem lub
pożarem.Po zakończeniu umyć ręce.
