TOYOTA PROACE CITY 2021 Instrukcja obsługi (in Polish)

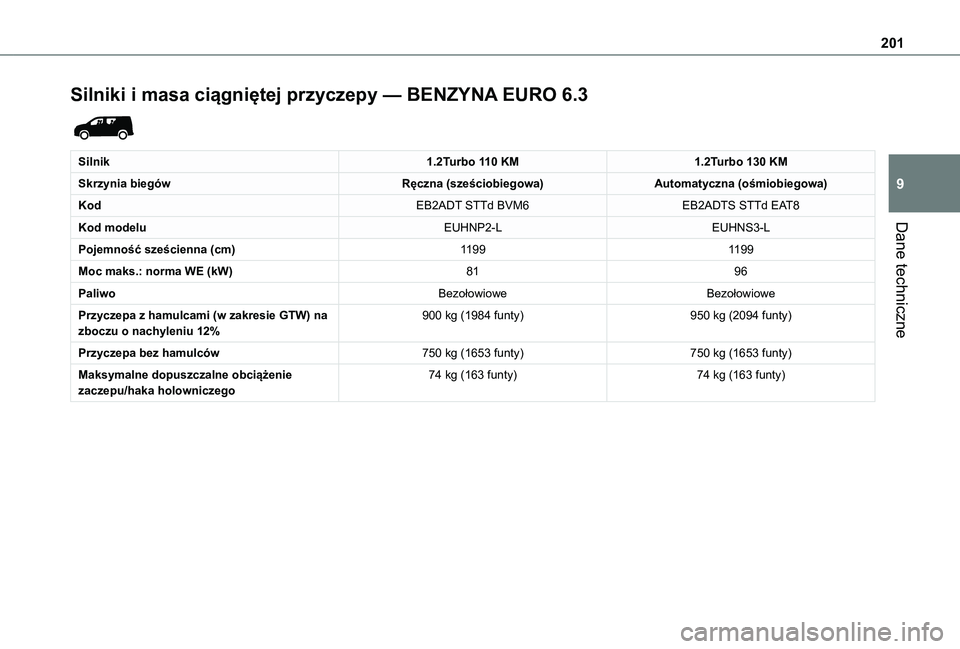

201
Dane techniczne
9
Silniki i masa ciągniętej przyczepy — BENZYNA EURO 6.3

Silnik1.2Turbo 110 KM1.2Turbo 130 KM
Skrzynia biegówRęczna (sześciobiegowa)Automatyczna (ośmiobiegowa)
KodEB2ADT STTd BVM6EB2ADTS STTd EAT8
Kod modeluEUHNP2-LEUHNS3-L
Pojemność sześcienna (cm)11991199
Moc maks.: norma WE (kW)8196
PaliwoBezołowioweBezołowiowe
Przyczepa z hamulcami (w zakresie GTW) na zboczu o nachyleniu 12%900 kg (1984 funty)950 kg (2094 funty)
Przyczepa bez hamulców750 kg (1653 funty)750 kg (1653 funty)
Maksymalne dopuszczalne obciążenie zaczepu/haka holowniczego74 kg (163 funty)74 kg (163 funty)

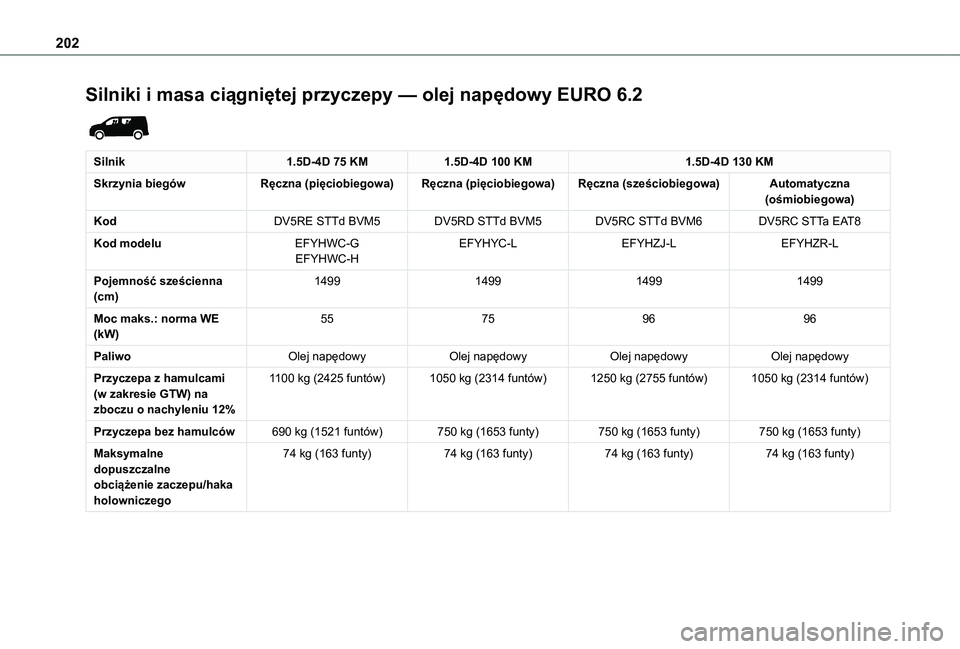

202
Silniki i masa ciągniętej przyczepy — olej napędowy EURO 6.2

Silnik1.5D-4D 75 KM1.5D-4D 100 KM1.5D-4D 130 KM
Skrzynia biegówRęczna (pięciobiegowa)Ręczna (pięciobiegowa)Ręczna (sześciobiegowa)Automatyczna (ośmiobiegowa)
KodDV5RE STTd BVM5DV5RD STTd BVM5DV5RC STTd BVM6DV5RC STTa EAT8
Kod modeluEFYHWC-GEFYHWC-HEFYHYC-LEFYHZJ-LEFYHZR-L
Pojemność sześcienna (cm)1499149914991499
Moc maks.: norma WE (kW)55759696
PaliwoOlej napędowyOlej napędowyOlej napędowyOlej napędowy
Przyczepa z hamulcami (w zakresie GTW) na zboczu o nachyleniu 12%
1100 kg (2425 funtów)1050 kg (2314 funtów)1250 kg (2755 funtów)1050 kg (2314 funtów)
Przyczepa bez hamulców 690 kg (1521 funtów)750 kg (1653 funty)750 kg (1653 funty)750 kg (1653 funty)
Maksymalne dopuszczalne obciążenie zaczepu/haka holowniczego
74 kg (163 funty)74 kg (163 funty)74 kg (163 funty)74 kg (163 funty)

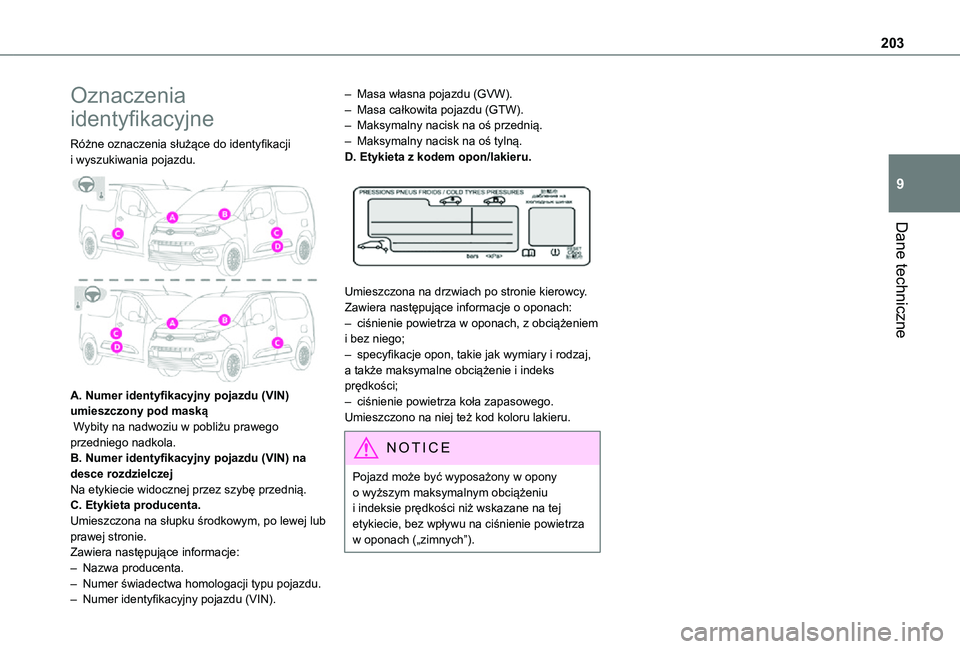

203
Dane techniczne
9
Oznaczenia
identyfikacyjne
Różne oznaczenia służące do identyfikacji i wyszukiwania pojazdu.

A. Numer identyfikacyjny pojazdu (VIN) umieszczony pod maską Wybity na nadwoziu w pobliżu prawego przedniego nadkola.B. Numer identyfikacyjny pojazdu (VIN) na desce rozdzielczejNa etykiecie widocznej przez szybę przednią.C. Etykieta producenta.Umieszczona na słupku środkowym, po lewej lub prawej stronie.
Zawiera następujące informacje:– Nazwa producenta.– Numer świadectwa homologacji typu pojazdu.– Numer identyfikacyjny pojazdu (VIN).
– Masa własna pojazdu (GVW).– Masa całkowita pojazdu (GTW).– Maksymalny nacisk na oś przednią.– Maksymalny nacisk na oś tylną.D. Etykieta z kodem opon/lakieru.

Umieszczona na drzwiach po stronie kierowcy.Zawiera następujące informacje o oponach:– ciśnienie powietrza w oponach, z obciążeniem i bez niego;– specyfikacje opon, takie jak wymiary i rodzaj, a także maksymalne obciążenie i indeks prędkości;– ciśnienie powietrza koła zapasowego.Umieszczono na niej też kod koloru lakieru.
NOTIC E
Pojazd może być wyposażony w opony o wyższym maksymalnym obciążeniu i indeksie prędkości niż wskazane na tej etykiecie, bez wpływu na ciśnienie powietrza w oponach („zimnych”).

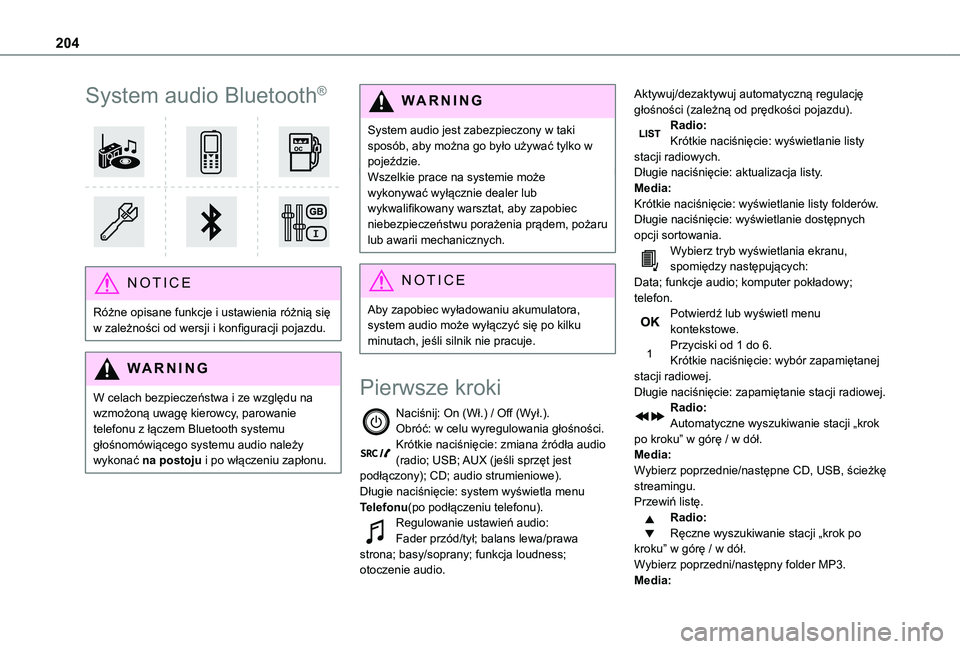

204
System audio Bluetooth®


NOTIC E
Różne opisane funkcje i ustawienia różnią się w zależności od wersji i konfiguracji pojazdu.
WARNI NG
W celach bezpieczeństwa i ze względu na wzmożoną uwagę kierowcy, parowanie telefonu z łączem Bluetooth systemu
głośnomówiącego systemu audio należy wykonać na postoju i po włączeniu zapłonu.
WARNI NG
System audio jest zabezpieczony w taki sposób, aby można go było używać tylko w pojeździe.Wszelkie prace na systemie może wykonywać wyłącznie dealer lub wykwalifikowany warsztat, aby zapobiec niebezpieczeństwu porażenia prądem, pożaru lub awarii mechanicznych.
NOTIC E
Aby zapobiec wyładowaniu akumulatora, system audio może wyłączyć się po kilku minutach, jeśli silnik nie pracuje.
Pierwsze kroki
Naciśnij: On (Wł.) / Off (Wył.).Obróć: w celu wyregulowania głośności.Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe).Długie naciśnięcie: system wyświetla menu Telefonu(po podłączeniu telefonu).Regulowanie ustawień audio:Fader przód/tył; balans lewa/prawa strona; basy/soprany; funkcja loudness; otoczenie audio.
Aktywuj/dezaktywuj automatyczną regulację głośności (zależną od prędkości pojazdu).Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Wybierz tryb wyświetlania ekranu, spomiędzy następujących:Data; funkcje audio; komputer pokładowy; telefon.Potwierdź lub wyświetl menu kontekstowe.Przyciski od 1 do 6.Krótkie naciśnięcie: wybór zapamiętanej stacji radiowej.Długie naciśnięcie: zapamiętanie stacji radiowej.Radio:Automatyczne wyszukiwanie stacji „krok po kroku” w górę / w dół.
Media:Wybierz poprzednie/następne CD, USB, ścieżkę streamingu.Przewiń listę.Radio:Ręczne wyszukiwanie stacji „krok po kroku” w górę / w dół.Wybierz poprzedni/następny folder MP3.Media:

205
System audio Bluetooth®
10
Wybierz poprzedni/następny folder / gatunek / artystę / listę odtwarzania na urządzeniu USB.Przewiń listę.Anuluj bieżącą operację.Przejdź o jeden poziom wyżej (menu lub folder).Dostęp do menu głównego.
Aktywuj/dezaktywuje funkcję TA (komunikaty o ruchu).Długie naciśnięcie: wybierz typ komunikatu.Wybór pasma FM/DAB/AM.
Elementy sterowania
wbudowane w kierownicę
Elementy sterowania
wbudowane w kierownicę —
typ 1
Radio:Wybierz poprzednią/następną zapamiętaną stację radiową.Wybierz poprzednią/następną pozycję z menu lub listy.Media:Wybierz poprzednią/następną ścieżkę.
Wybierz poprzednią/następną pozycję z menu lub listy.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.
Potwierdź wybór.
Zwiększanie głośności.
Zmniejszanie głośności.
Aby wyciszyć dźwięk, naciśnij jednocześnie przycisk zwiększania i zmniejszania głośności.
Elementy sterowania
wbudowane w kierownicę —
typ 2
Dostęp do menu głównego.
Zwiększanie głośności.
Wyciszanie/przywracanie głośności.
Zmniejszanie głośności.
Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.Uruchomienie rozpoznawania głosu na smartfonie za pośrednictwem systemu.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.

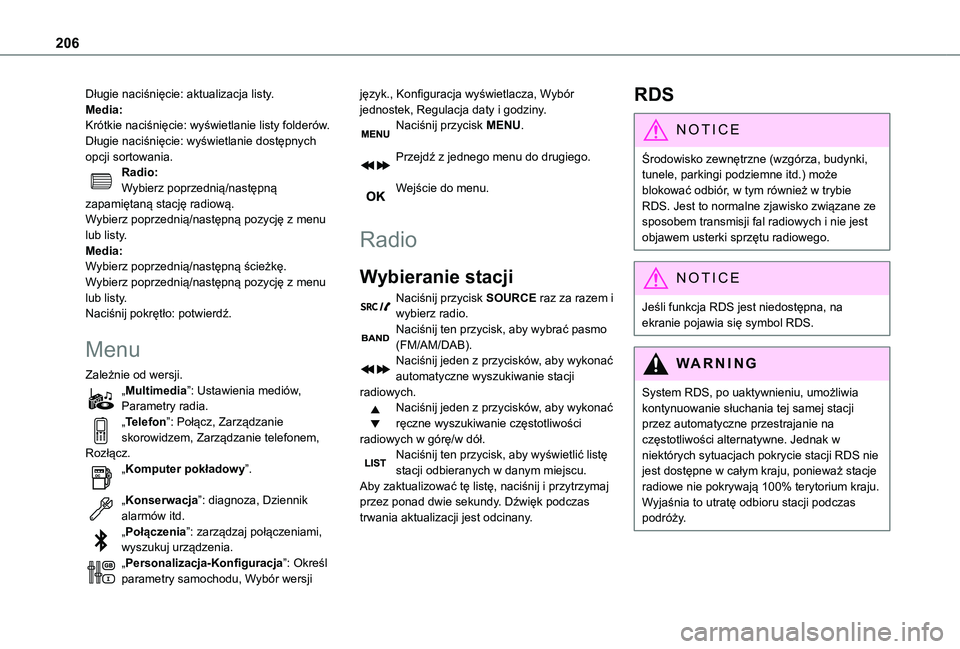

206
Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Radio:Wybierz poprzednią/następną zapamiętaną stację radiową.Wybierz poprzednią/następną pozycję z menu lub listy.Media:Wybierz poprzednią/następną ścieżkę.Wybierz poprzednią/następną pozycję z menu lub listy.Naciśnij pokrętło: potwierdź.
Menu
Zależnie od wersji.„Multimedia”: Ustawienia mediów, Parametry radia.„Telefon”: Połącz, Zarządzanie skorowidzem, Zarządzanie telefonem,
Rozłącz.„Komputer pokładowy”.
„Konserwacja”: diagnoza, Dziennik alarmów itd.„Połączenia”: zarządzaj połączeniami, wyszukuj urządzenia.„Personalizacja-Konfiguracja”: Określ parametry samochodu, Wybór wersji
język., Konfiguracja wyświetlacza, Wybór jednostek, Regulacja daty i godziny.Naciśnij przycisk MENU.
Przejdź z jednego menu do drugiego.
Wejście do menu.
Radio
Wybieranie stacji
Naciśnij przycisk SOURCE raz za razem i wybierz radio.Naciśnij ten przycisk, aby wybrać pasmo (FM/AM/DAB).Naciśnij jeden z przycisków, aby wykonać automatyczne wyszukiwanie stacji radiowych.Naciśnij jeden z przycisków, aby wykonać ręczne wyszukiwanie częstotliwości radiowych w górę/w dół.
Naciśnij ten przycisk, aby wyświetlić listę stacji odbieranych w danym miejscu.Aby zaktualizować tę listę, naciśnij i przytrzymaj przez ponad dwie sekundy. Dźwięk podczas trwania aktualizacji jest odcinany.
RDS
NOTIC E
Środowisko zewnętrzne (wzgórza, budynki, tunele, parkingi podziemne itd.) może blokować odbiór, w tym również w trybie RDS. Jest to normalne zjawisko związane ze sposobem transmisji fal radiowych i nie jest objawem usterki sprzętu radiowego.
NOTIC E
Jeśli funkcja RDS jest niedostępna, na ekranie pojawia się symbol RDS.
WARNI NG
System RDS, po uaktywnieniu, umożliwia kontynuowanie słuchania tej samej stacji przez automatyczne przestrajanie na częstotliwości alternatywne. Jednak w niektórych sytuacjach pokrycie stacji RDS nie jest dostępne w całym kraju, ponieważ stacje radiowe nie pokrywają 100% terytorium kraju. Wyjaśnia to utratę odbioru stacji podczas podróży.

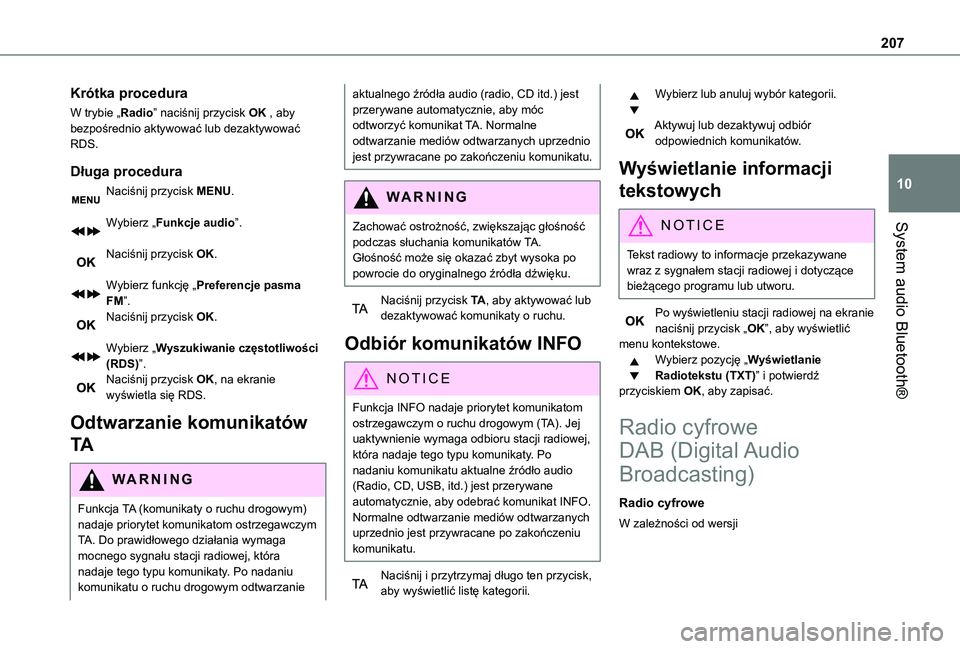

207
System audio Bluetooth®
10
Krótka procedura
W trybie „Radio” naciśnij przycisk OK , aby bezpośrednio aktywować lub dezaktywować RDS.
Długa procedura
Naciśnij przycisk MENU.
Wybierz „Funkcje audio”.
Naciśnij przycisk OK.
Wybierz funkcję „Preferencje pasma FM”.Naciśnij przycisk OK.
Wybierz „Wyszukiwanie częstotliwości (RDS)”.Naciśnij przycisk OK, na ekranie wyświetla się RDS.
Odtwarzanie komunikatów
TA
WARNI NG
Funkcja TA (komunikaty o ruchu drogowym) nadaje priorytet komunikatom ostrzegawczym TA. Do prawidłowego działania wymaga mocnego sygnału stacji radiowej, która nadaje tego typu komunikaty. Po nadaniu komunikatu o ruchu drogowym odtwarzanie
aktualnego źródła audio (radio, CD itd.) jest przerywane automatycznie, aby móc odtworzyć komunikat TA. Normalne odtwarzanie mediów odtwarzanych uprzednio jest przywracane po zakończeniu komunikatu.
WARNI NG
Zachować ostrożność, zwiększając głośność podczas słuchania komunikatów TA.
Głośność może się okazać zbyt wysoka po powrocie do oryginalnego źródła dźwięku.
Naciśnij przycisk TA, aby aktywować lub dezaktywować komunikaty o ruchu.
Odbiór komunikatów INFO
NOTIC E
Funkcja INFO nadaje priorytet komunikatom ostrzegawczym o ruchu drogowym (TA). Jej uaktywnienie wymaga odbioru stacji radiowej, która nadaje tego typu komunikaty. Po nadaniu komunikatu aktualne źródło audio (Radio, CD, USB, itd.) jest przerywane automatycznie, aby odebrać komunikat INFO. Normalne odtwarzanie mediów odtwarzanych uprzednio jest przywracane po zakończeniu
komunikatu.
Naciśnij i przytrzymaj długo ten przycisk, aby wyświetlić listę kategorii.
Wybierz lub anuluj wybór kategorii.
Aktywuj lub dezaktywuj odbiór odpowiednich komunikatów.
Wyświetlanie informacji
tekstowych
NOTIC E
Tekst radiowy to informacje przekazywane wraz z sygnałem stacji radiowej i dotyczące bieżącego programu lub utworu.
Po wyświetleniu stacji radiowej na ekranie naciśnij przycisk „OK”, aby wyświetlić menu kontekstowe.Wybierz pozycję „Wyświetlanie Radiotekstu (TXT)” i potwierdź przyciskiem OK, aby zapisać.
Radio cyfrowe
DAB (Digital Audio
Broadcasting)
Radio cyfrowe
W zależności od wersji

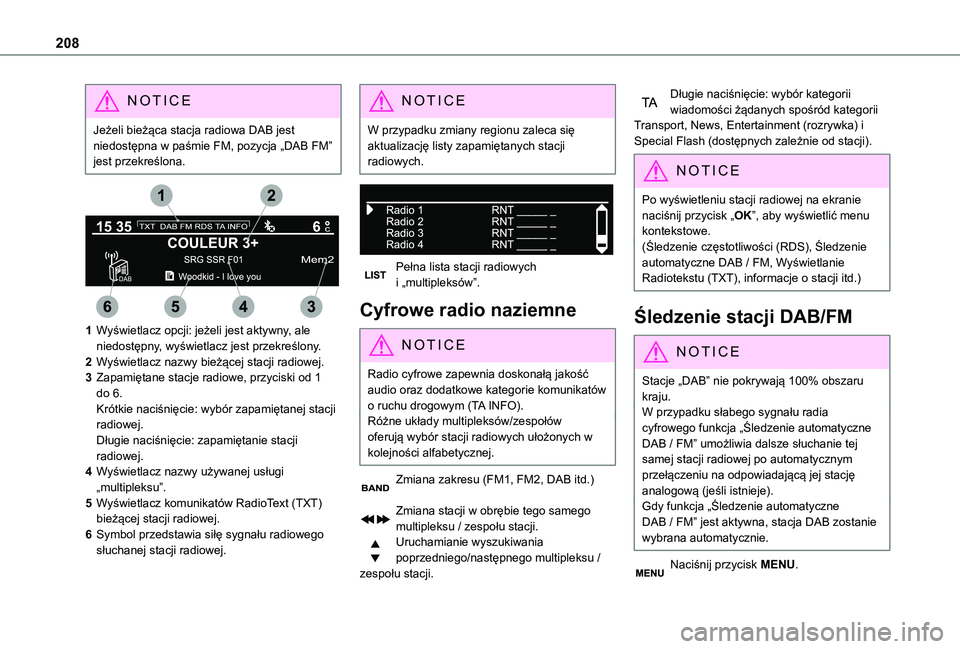

208
NOTIC E
Jeżeli bieżąca stacja radiowa DAB jest niedostępna w paśmie FM, pozycja „DAB FM” jest przekreślona.


1Wyświetlacz opcji: jeżeli jest aktywny, ale niedostępny, wyświetlacz jest przekreślony.
2Wyświetlacz nazwy bieżącej stacji radiowej.
3Zapamiętane stacje radiowe, przyciski od 1 do 6.Krótkie naciśnięcie: wybór zapamiętanej stacji radiowej.Długie naciśnięcie: zapamiętanie stacji radiowej.
4Wyświetlacz nazwy używanej usługi „multipleksu”.
5Wyświetlacz komunikatów RadioText (TXT) bieżącej stacji radiowej.
6Symbol przedstawia siłę sygnału radiowego słuchanej stacji radiowej.
NOTIC E
W przypadku zmiany regionu zaleca się aktualizację listy zapamiętanych stacji radiowych.


Pełna lista stacji radiowych i „multipleksów”.
Cyfrowe radio naziemne
NOTIC E
Radio cyfrowe zapewnia doskonałą jakość audio oraz dodatkowe kategorie komunikatów o ruchu drogowym (TA INFO).Różne układy multipleksów/zespołów oferują wybór stacji radiowych ułożonych w kolejności alfabetycznej.
Zmiana zakresu (FM1, FM2, DAB itd.)
Zmiana stacji w obrębie tego samego multipleksu / zespołu stacji.Uruchamianie wyszukiwania poprzedniego/następnego multipleksu / zespołu stacji.
Długie naciśnięcie: wybór kategorii wiadomości żądanych spośród kategorii Transport, News, Entertainment (rozrywka) i Special Flash (dostępnych zależnie od stacji).
NOTIC E
Po wyświetleniu stacji radiowej na ekranie naciśnij przycisk „OK”, aby wyświetlić menu kontekstowe.
(Śledzenie częstotliwości (RDS), Śledzenie automatyczne DAB / FM, Wyświetlanie Radiotekstu (TXT), informacje o stacji itd.)
Śledzenie stacji DAB/FM
NOTIC E
Stacje „DAB” nie pokrywają 100% obszaru kraju.W przypadku słabego sygnału radia cyfrowego funkcja „Śledzenie automatyczne DAB / FM” umożliwia dalsze słuchanie tej samej stacji radiowej po automatycznym przełączeniu na odpowiadającą jej stację analogową (jeśli istnieje).Gdy funkcja „Śledzenie automatyczne DAB / FM” jest aktywna, stacja DAB zostanie wybrana automatycznie.
Naciśnij przycisk MENU.

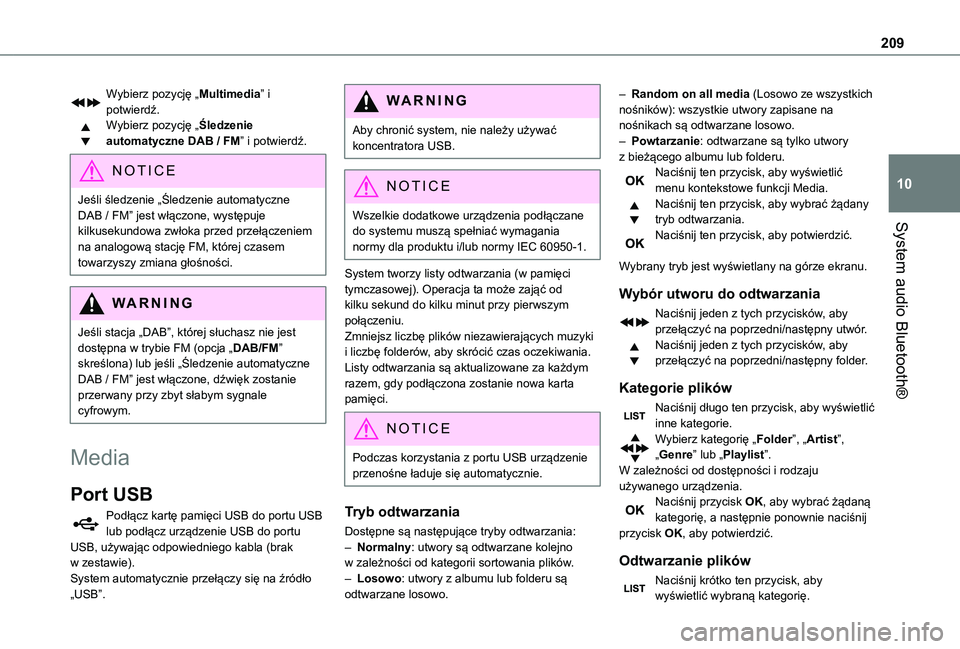

209
System audio Bluetooth®
10
Wybierz pozycję „Multimedia” i potwierdź.Wybierz pozycję „Śledzenie automatyczne DAB / FM” i potwierdź.
NOTIC E
Jeśli śledzenie „Śledzenie automatyczne DAB / FM” jest włączone, występuje kilkusekundowa zwłoka przed przełączeniem
na analogową stację FM, której czasem towarzyszy zmiana głośności.
WARNI NG
Jeśli stacja „DAB”, której słuchasz nie jest dostępna w trybie FM (opcja „DAB/FM” skreślona) lub jeśli „Śledzenie automatyczne DAB / FM” jest włączone, dźwięk zostanie przerwany przy zbyt słabym sygnale cyfrowym.
Media
Port USB
Podłącz kartę pamięci USB do portu USB lub podłącz urządzenie USB do portu
USB, używając odpowiedniego kabla (brak w zestawie).System automatycznie przełączy się na źródło „USB”.
WARNI NG
Aby chronić system, nie należy używać koncentratora USB.
NOTIC E
Wszelkie dodatkowe urządzenia podłączane do systemu muszą spełniać wymagania
normy dla produktu i/lub normy IEC 60950-1.
System tworzy listy odtwarzania (w pamięci tymczasowej). Operacja ta może zająć od kilku sekund do kilku minut przy pierwszym połączeniu.Zmniejsz liczbę plików niezawierających muzyki i liczbę folderów, aby skrócić czas oczekiwania. Listy odtwarzania są aktualizowane za każdym razem, gdy podłączona zostanie nowa karta pamięci.
NOTIC E
Podczas korzystania z portu USB urządzenie przenośne ładuje się automatycznie.
Tryb odtwarzania
Dostępne są następujące tryby odtwarzania:
– Normalny: utwory są odtwarzane kolejno w zależności od kategorii sortowania plików.– Losowo: utwory z albumu lub folderu są odtwarzane losowo.
– Random on all media (Losowo ze wszystkich nośników): wszystkie utwory zapisane na nośnikach są odtwarzane losowo.– Powtarzanie: odtwarzane są tylko utwory z bieżącego albumu lub folderu.Naciśnij ten przycisk, aby wyświetlić menu kontekstowe funkcji Media.Naciśnij ten przycisk, aby wybrać żądany tryb odtwarzania.Naciśnij ten przycisk, aby potwierdzić.
Wybrany tryb jest wyświetlany na górze ekranu.
Wybór utworu do odtwarzania
Naciśnij jeden z tych przycisków, aby przełączyć na poprzedni/następny utwór.Naciśnij jeden z tych przycisków, aby przełączyć na poprzedni/następny folder.
Kategorie plików
Naciśnij długo ten przycisk, aby wyświetlić inne kategorie.Wybierz kategorię „Folder”, „Artist”,
„Genre” lub „Playlist”.W zależności od dostępności i rodzaju używanego urządzenia.Naciśnij przycisk OK, aby wybrać żądaną kategorię, a następnie ponownie naciśnij przycisk OK, aby potwierdzić.
Odtwarzanie plików
Naciśnij krótko ten przycisk, aby
wyświetlić wybraną kategorię.

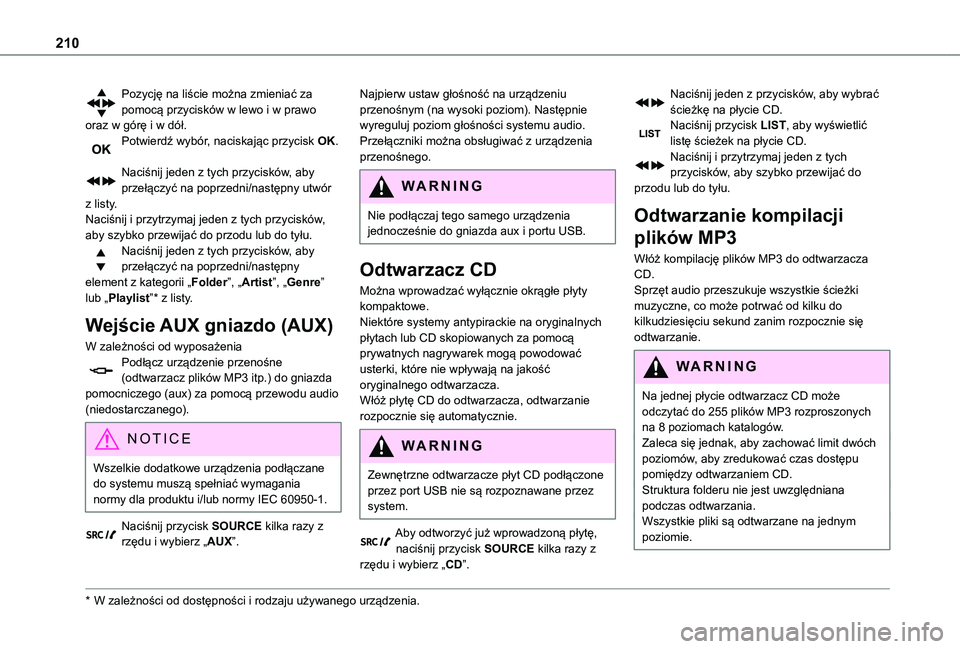

210
Pozycję na liście można zmieniać za pomocą przycisków w lewo i w prawo oraz w górę i w dół.Potwierdź wybór, naciskając przycisk OK.
Naciśnij jeden z tych przycisków, aby przełączyć na poprzedni/następny utwór z listy.Naciśnij i przytrzymaj jeden z tych przycisków, aby szybko przewijać do przodu lub do tyłu.Naciśnij jeden z tych przycisków, aby przełączyć na poprzedni/następny element z kategorii „Folder”, „Artist”, „Genre” lub „Playlist”* z listy.
Wejście AUX gniazdo (AUX)
W zależności od wyposażeniaPodłącz urządzenie przenośne (odtwarzacz plików MP3 itp.) do gniazda pomocniczego (aux) za pomocą przewodu audio (niedostarczanego).
NOTIC E
Wszelkie dodatkowe urządzenia podłączane do systemu muszą spełniać wymagania normy dla produktu i/lub normy IEC 60950-1.
Naciśnij przycisk SOURCE kilka razy z rzędu i wybierz „AUX”.
* W zależności od dostępności i rodzaju używanego urządzenia.
Najpierw ustaw głośność na urządzeniu przenośnym (na wysoki poziom). Następnie wyreguluj poziom głośności systemu audio. Przełączniki można obsługiwać z urządzenia przenośnego.
W ARNI NG
Nie podłączaj tego samego urządzenia jednocześnie do gniazda aux i portu USB.
Odtwarzacz CD
Można wprowadzać wyłącznie okrągłe płyty kompaktowe.Niektóre systemy antypirackie na oryginalnych płytach lub CD skopiowanych za pomocą prywatnych nagrywarek mogą powodować usterki, które nie wpływają na jakość oryginalnego odtwarzacza.Włóż płytę CD do odtwarzacza, odtwarzanie rozpocznie się automatycznie.
WARNI NG
Zewnętrzne odtwarzacze płyt CD podłączone przez port USB nie są rozpoznawane przez system.
Aby odtworzyć już wprowadzoną płytę,
naciśnij przycisk SOURCE kilka razy z rzędu i wybierz „CD”.
Naciśnij jeden z przycisków, aby wybrać ścieżkę na płycie CD.Naciśnij przycisk LIST, aby wyświetlić listę ścieżek na płycie CD.Naciśnij i przytrzymaj jeden z tych przycisków, aby szybko przewijać do przodu lub do tyłu.
Odtwarzanie kompilacji
plików MP3
Włóż kompilację plików MP3 do odtwarzacza CD.Sprzęt audio przeszukuje wszystkie ścieżki muzyczne, co może potrwać od kilku do kilkudziesięciu sekund zanim rozpocznie się odtwarzanie.
WARNI NG
Na jednej płycie odtwarzacz CD może odczytać do 255 plików MP3 rozproszonych na 8 poziomach katalogów.Zaleca się jednak, aby zachować limit dwóch poziomów, aby zredukować czas dostępu pomiędzy odtwarzaniem CD.Struktura folderu nie jest uwzględniana podczas odtwarzania.Wszystkie pliki są odtwarzane na jednym poziomie.
