TOYOTA PROACE CITY 2021 Omistajan Käsikirja (in Finnish)

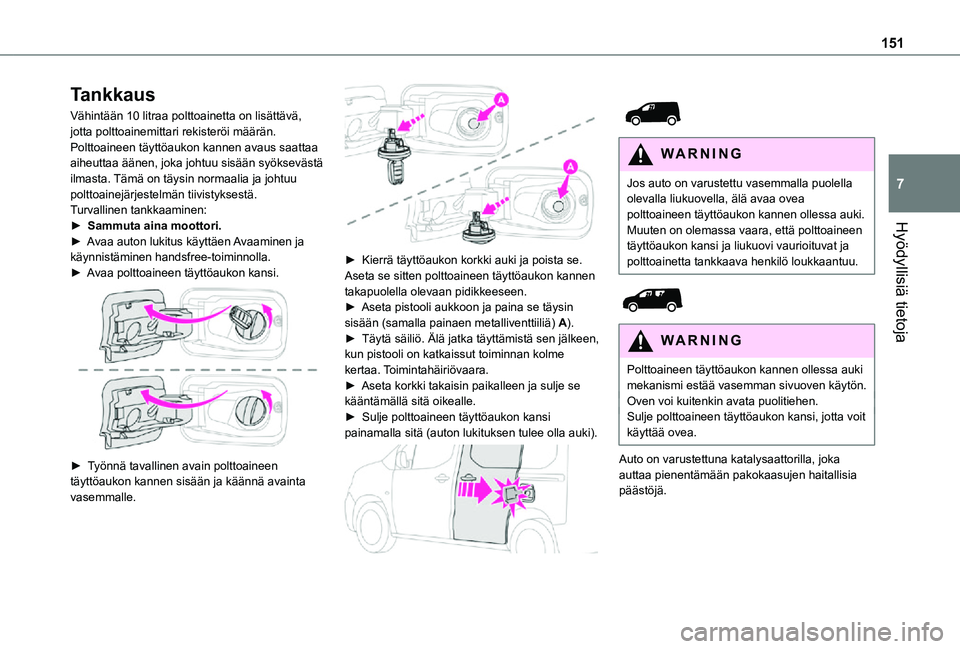

151
Hyödyllisiä tietoja
7
Tankkaus
Vähintään 10 litraa polttoainetta on lisättävä, jotta polttoainemittari rekisteröi määrän.Polttoaineen täyttöaukon kannen avaus saattaa aiheuttaa äänen, joka johtuu sisään syöksevästä ilmasta. Tämä on täysin normaalia ja johtuu polttoainejärjestelmän tiivistyksestä.Turvallinen tankkaaminen:► Sammuta aina moottori.►  Avaa auton lukitus käyttäen Avaaminen ja käynnistäminen handsfree-toiminnolla.►  Avaa polttoaineen täyttöaukon kansi.

►  Työnnä tavallinen avain polttoaineen täyttöaukon kannen sisään ja käännä avainta vasemmalle.

►  Kierrä täyttöaukon korkki auki ja poista se. Aseta se sitten polttoaineen täyttöaukon kannen takapuolella olevaan pidikkeeseen.►  Aseta pistooli aukkoon ja paina se täysin sisään (samalla painaen metalliventtiiliä) A).►  Täytä säiliö. Älä jatka täyttämistä sen jälkeen, kun pistooli on katkaissut toiminnan kolme kertaa. Toimintahäiriövaara.►  Aseta korkki takaisin paikalleen ja sulje se kääntämällä sitä oikealle.►  Sulje polttoaineen täyttöaukon kansi painamalla sitä (auton lukituksen tulee olla auki).



WARNI NG
Jos auto on varustettu vasemmalla puolella olevalla liukuovella, älä avaa ovea polttoaineen täyttöaukon kannen ollessa auki. Muuten on olemassa vaara, että polttoaineen täyttöaukon kansi ja liukuovi vaurioituvat ja polttoainetta tankkaava henkilö loukkaantuu.


WARNI NG
Polttoaineen täyttöaukon kannen ollessa auki mekanismi estää vasemman sivuoven käytön.Oven voi kuitenkin avata puolitiehen.Sulje polttoaineen täyttöaukon kansi, jotta voit käyttää ovea.
Auto on varustettuna katalysaattorilla, joka auttaa pienentämään pakokaasujen haitallisia päästöjä.

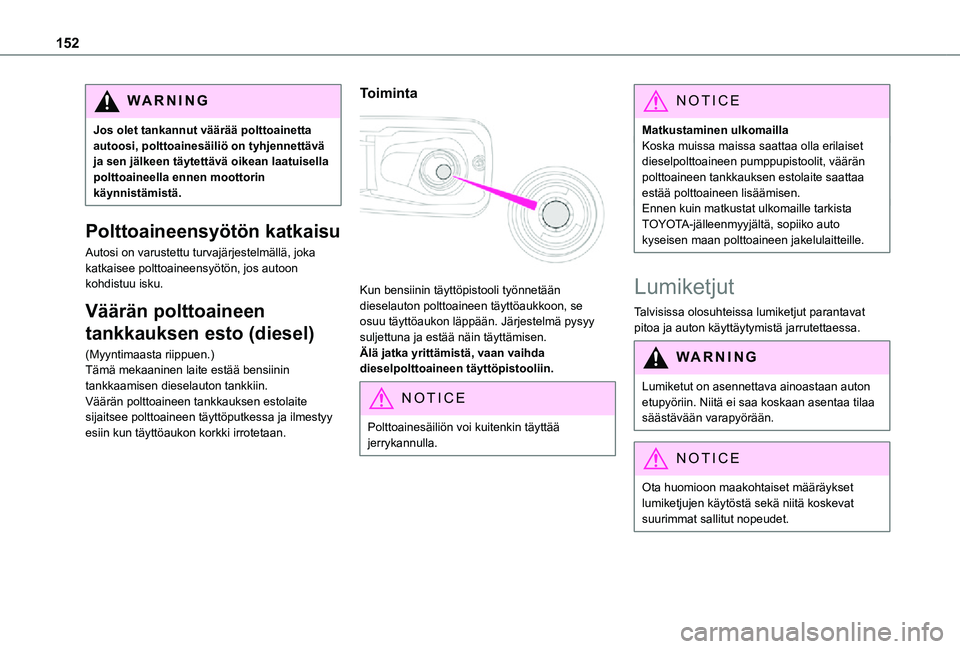

152
WARNI NG
Jos olet tankannut väärää polttoainetta autoosi, polttoainesäiliö on tyhjennettävä ja sen jälkeen täytettävä oikean laatuisella polttoaineella ennen moottorin käynnistämistä.
Polttoaineensyötön katkaisu
Autosi on varustettu turvajärjestelmällä, joka katkaisee polttoaineensyötön, jos autoon kohdistuu isku.
Väärän polttoaineen
tankkauksen esto (diesel)
(Myyntimaasta riippuen.)Tämä mekaaninen laite estää bensiinin tankkaamisen dieselauton tankkiin.Väärän polttoaineen tankkauksen estolaite sijaitsee polttoaineen täyttöputkessa ja ilmestyy esiin kun täyttöaukon korkki irrotetaan.
Toiminta

Kun bensiinin täyttöpistooli työnnetään dieselauton polttoaineen täyttöaukkoon, se osuu täyttöaukon läppään. Järjestelmä pysyy suljettuna ja estää näin täyttämisen.Älä jatka yrittämistä, vaan vaihda dieselpolttoaineen täyttöpistooliin.
NOTIC E
Polttoainesäiliön voi kuitenkin täyttää jerrykannulla.
NOTIC E
Matkustaminen ulkomaillaKoska muissa maissa saattaa olla erilaiset dieselpolttoaineen pumppupistoolit, väärän polttoaineen tankkauksen estolaite saattaa estää polttoaineen lisäämisen.Ennen kuin matkustat ulkomaille tarkista TOYOTA-jälleenmyyjältä, sopiiko auto kyseisen maan polttoaineen jakelulaitteille.
Lumiketjut
Talvisissa olosuhteissa lumiketjut parantavat pitoa ja auton käyttäytymistä jarrutettaessa.
WARNI NG
Lumiketut on asennettava ainoastaan auton etupyöriin. Niitä ei saa koskaan asentaa tilaa säästävään varapyörään.
NOTIC E
Ota huomioon maakohtaiset määräykset lumiketjujen käytöstä sekä niitä koskevat suurimmat sallitut nopeudet.

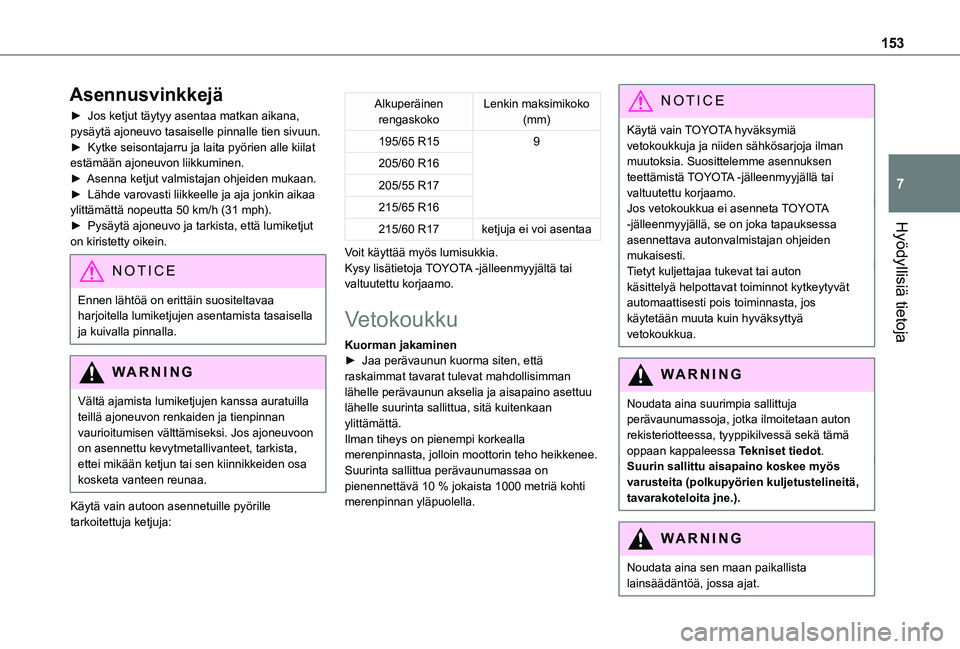

153
Hyödyllisiä tietoja
7
Asennusvinkkejä
►  Jos ketjut täytyy asentaa matkan aikana, pysäytä ajoneuvo tasaiselle pinnalle tien sivuun.►  Kytke seisontajarru ja laita pyörien alle kiilat estämään ajoneuvon liikkuminen.►  Asenna ketjut valmistajan ohjeiden mukaan.►  Lähde varovasti liikkeelle ja aja jonkin aikaa ylittämättä nopeutta 50 km/h (31 mph).►  Pysäytä ajoneuvo ja tarkista, että lumiketjut on kiristetty oikein.
NOTIC E
Ennen lähtöä on erittäin suositeltavaa harjoitella lumiketjujen asentamista tasaisella ja kuivalla pinnalla.
WARNI NG
Vältä ajamista lumiketjujen kanssa auratuilla teillä ajoneuvon renkaiden ja tienpinnan vaurioitumisen välttämiseksi. Jos ajoneuvoon on asennettu kevytmetallivanteet, tarkista, ettei mikään ketjun tai sen kiinnikkeiden osa kosketa vanteen reunaa.
Käytä vain autoon asennetuille pyörille tarkoitettuja ketjuja:
Alkuperäinen rengaskokoLenkin maksimikoko (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17ketjuja ei voi asentaa
Voit käyttää myös lumisukkia.Kysy lisätietoja TOYOTA -jälleenmyyjältä tai valtuutettu korjaamo.
Vetokoukku
Kuorman jakaminen►  Jaa perävaunun kuorma siten, että raskaimmat tavarat tulevat mahdollisimman lähelle perävaunun akselia ja aisapaino asettuu lähelle suurinta sallittua, sitä kuitenkaan ylittämättä.Ilman tiheys on pienempi korkealla merenpinnasta, jolloin moottorin teho heikkenee. Suurinta sallittua perävaunumassaa on pienennettävä 10 % jokaista 1000 metriä kohti merenpinnan yläpuolella.
NOTIC E
Käytä vain TOYOTA hyväksymiä vetokoukkuja ja niiden sähkösarjoja ilman muutoksia. Suosittelemme asennuksen teettämistä TOYOTA -jälleenmyyjällä tai valtuutettu korjaamo.Jos vetokoukkua ei asenneta TOYOTA -jälleenmyyjällä, se on joka tapauksessa asennettava autonvalmistajan ohjeiden mukaisesti.Tietyt kuljettajaa tukevat tai auton käsittelyä helpottavat toiminnot kytkeytyvät automaattisesti pois toiminnasta, jos käytetään muuta kuin hyväksyttyä vetokoukkua.
WARNI NG
Noudata aina suurimpia sallittuja perävaunumassoja, jotka ilmoitetaan auton rekisteriotteessa, tyyppikilvessä sekä tämä oppaan kappaleessa Tekniset tiedot.Suurin sallittu aisapaino koskee myös varusteita (polkupyörien kuljetustelineitä, tavarakoteloita jne.).
WARNI NG
Noudata aina sen maan paikallista lainsäädäntöä, jossa ajat.

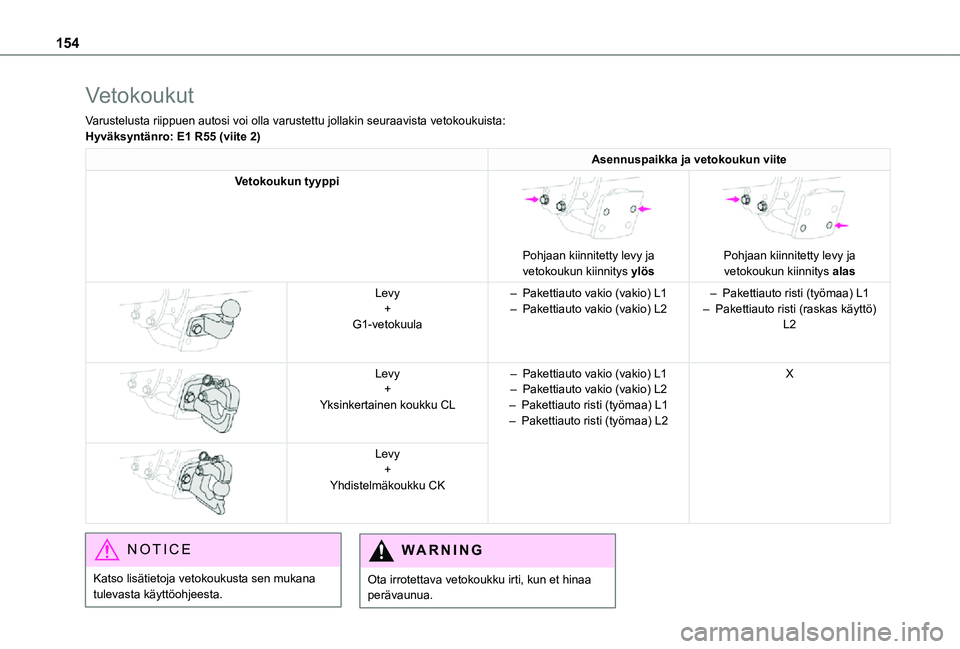

154
Vetokoukut
Varustelusta riippuen autosi voi olla varustettu jollakin seuraavista vet\
okoukuista:Hyväksyntänro: E1 R55 (viite 2)
Asennuspaikka ja vetokoukun viite
Vetokoukun tyyppi

Pohjaan kiinnitetty levy ja vetokoukun kiinnitys ylös


Pohjaan kiinnitetty levy ja vetokoukun kiinnitys alas

Levy+G1-vetokuula
– Pakettiauto vakio (vakio) L1– Pakettiauto vakio (vakio) L2– Pakettiauto risti (työmaa) L1– Pakettiauto risti (raskas käyttö) L2


Levy+Yksinkertainen koukku CL
– Pakettiauto vakio (vakio) L1– Pakettiauto vakio (vakio) L2– Pakettiauto risti (työmaa) L1– Pakettiauto risti (työmaa) L2
X


Levy+Yhdistelmäkoukku CK
NOTIC E
Katso lisätietoja vetokoukusta sen mukana tulevasta käyttöohjeesta.
WARNI NG
Ota irrotettava vetokoukku irti, kun et hinaa perävaunua.

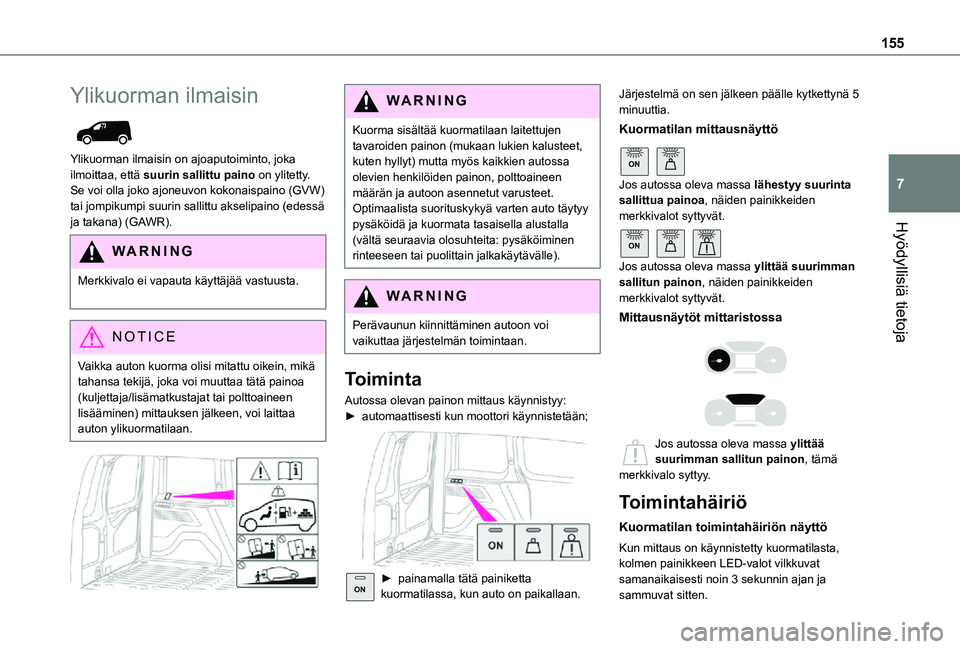

155
Hyödyllisiä tietoja
7
Ylikuorman ilmaisin

Ylikuorman ilmaisin on ajoaputoiminto, joka ilmoittaa, että suurin sallittu paino on ylitetty. Se voi olla joko ajoneuvon kokonaispaino (GVW) tai jompikumpi suurin sallittu akselipaino (edessä ja takana) (GAWR).
WARNI NG
Merkkivalo ei vapauta käyttäjää vastuusta.
NOTIC E
Vaikka auton kuorma olisi mitattu oikein, mikä tahansa tekijä, joka voi muuttaa tätä painoa (kuljettaja/lisämatkustajat tai polttoaineen lisääminen) mittauksen jälkeen, voi laittaa auton ylikuormatilaan.


WARNI NG
Kuorma sisältää kuormatilaan laitettujen tavaroiden painon (mukaan lukien kalusteet, kuten hyllyt) mutta myös kaikkien autossa olevien henkilöiden painon, polttoaineen määrän ja autoon asennetut varusteet.Optimaalista suorituskykyä varten auto täytyy pysäköidä ja kuormata tasaisella alustalla (vältä seuraavia olosuhteita: pysäköiminen rinteeseen tai puolittain jalkakäytävälle).
WARNI NG
Perävaunun kiinnittäminen autoon voi vaikuttaa järjestelmän toimintaan.
Toiminta
Autossa olevan painon mittaus käynnistyy:►  automaattisesti kun moottori käynnistetään;

ON►  painamalla tätä painiketta kuormatilassa, kun auto on paikallaan.
Järjestelmä on sen jälkeen päälle kytkettynä 5 minuuttia.
Kuormatilan mittausnäyttö
ON
Jos autossa oleva massa lähestyy suurinta sallittua painoa, näiden painikkeiden merkkivalot syttyvät.
ON
Jos autossa oleva massa ylittää suurimman sallitun painon, näiden painikkeiden merkkivalot syttyvät.
Mittausnäytöt mittaristossa


Jos autossa oleva massa ylittää suurimman sallitun painon, tämä merkkivalo syttyy.
Toimintahäiriö
Kuormatilan toimintahäiriön näyttö
Kun mittaus on käynnistetty kuormatilasta, kolmen painikkeen LED-valot vilkkuvat samanaikaisesti noin 3 sekunnin ajan ja sammuvat sitten.

156
Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
Mittaristossa näytettävät tiedot


Nämä varoitusvalot syttyvät ja viesti näytetään.Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
Energiansäästötila
Järjestelmä, joka säätelee tiettyjen toimintojen käyttöaikaa akun pitämiseksi riittävässä varaustilassa.Kun moottori on pysäytetty, voit jatkaa tiettyjen toimintojen käyttöä, kuten audio- ja telematiikkajärjestelmä, pyyhkimet, lähivalot, sisävalaistus jne. yhteensä enintään noin 40 minuutin ajan.
Tilaan siirtyminen
Ilmoitus, joka kertoo auton siirtyneen energiansäästötilaan, tulee näkyviin mittariston näytölle ja aktiiviset toiminnot asetetaan valmiustilaan.
NOTIC E
Jos puhelinkeskustelu on käynnissä, sitä voi jatkaa noin 10 minuutin ajan audiojärjestelmän handsfree-toiminnon avulla.
Tilasta poistuminen
Nämä toiminnot aktivoituvat automaattisesti uudelleen, kun autoa seuraavan kerran käytetään.Jos haluat palauttaa nämä toiminnot heti, käynnistä moottori ja anna sen käydä:– alle 10 minuuttia käyttääksesi laitteita noin viiden minuutin ajan,– yli 10 minuuttia käyttääksesi laitteita noin 30 minuutin ajan.Anna moottorin käydä mainitun ajan verran varmistaaksesi akun riittävän varaustilan.Älä käynnistä moottoria toistuvasti useita kertoja akun lataamista varten.
WARNI NG
Purkautunut akku estää auton käynnistämisen.Katso lisätietoja 12 V akusta asianmukaisesta kappaleesta.
Kuormituksen
vähennystila
Järjestelmä, joka säätelee tiettyjen toimintojen käyttöä akun varaustilan perusteella.Autolla ajettaessa kuormituksen vähennystila poistaa tietyt toiminnot tilapäisesti käytöstä, esimerkiksi ilmastointi ja takalasinlämmitin.Käytöstä poistetut toiminnot aktivoituvat uudelleen heti kun olosuhteet sallivat.
Taakkatelineet /
kattoteline
WARNI NG
SuosituksiaJaa kuorma tasaisesti, varoen ylikuormittamasta jotakin reunaa.Sijoita kuorman raskain osa mahdollisimman lähelle kattoa.
Kiinnitä kuorma tukevasti.Aja varoen: auto on herkempi sivutuulelle ja sen vakaus voi poiketa normaalista.Tarkasta taakkatelineiden ja kattotelineen turvallisuus ja kiinnitykset säännöllisesti, vähintään aina ennen ajoa.

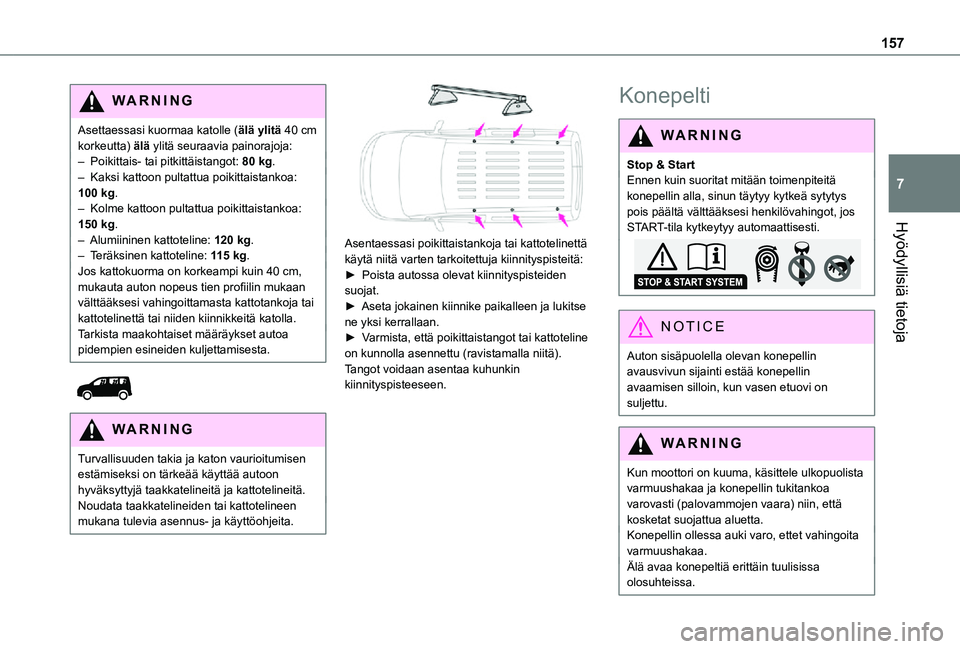

157
Hyödyllisiä tietoja
7
WARNI NG
Asettaessasi kuormaa katolle (älä ylitä 40 cm korkeutta) älä ylitä seuraavia painorajoja:– Poikittais- tai pitkittäistangot: 80 kg.– Kaksi kattoon pultattua poikittaistankoa: 100 kg.– Kolme kattoon pultattua poikittaistankoa: 150 kg.– Alumiininen kattoteline: 120 kg.– Teräksinen kattoteline: 115 kg.Jos kattokuorma on korkeampi kuin 40 cm, mukauta auton nopeus tien profiilin mukaan välttääksesi vahingoittamasta kattotankoja tai kattotelinettä tai niiden kiinnikkeitä katolla.Tarkista maakohtaiset määräykset autoa pidempien esineiden kuljettamisesta.


WARNI NG
Turvallisuuden takia ja katon vaurioitumisen estämiseksi on tärkeää käyttää autoon hyväksyttyjä taakkatelineitä ja kattotelineitä.Noudata taakkatelineiden tai kattotelineen mukana tulevia asennus- ja käyttöohjeita.


Asentaessasi poikittaistankoja tai kattotelinettä käytä niitä varten tarkoitettuja kiinnityspisteitä:►  Poista autossa olevat kiinnityspisteiden suojat.►  Aseta jokainen kiinnike paikalleen ja lukitse ne yksi kerrallaan.►  Varmista, että poikittaistangot tai kattoteline on kunnolla asennettu (ravistamalla niitä).Tangot voidaan asentaa kuhunkin kiinnityspisteeseen.
Konepelti
WARNI NG
Stop & StartEnnen kuin suoritat mitään toimenpiteitä konepellin alla, sinun täytyy kytkeä sytytys pois päältä välttääksesi henkilövahingot, jos START-tila kytkeytyy automaattisesti.
NOTIC E
Auton sisäpuolella olevan konepellin avausvivun sijainti estää konepellin avaamisen silloin, kun vasen etuovi on suljettu.
WARNI NG
Kun moottori on kuuma, käsittele ulkopuolista varmuushakaa ja konepellin tukitankoa varovasti (palovammojen vaara) niin, että kosketat suojattua aluetta.Konepellin ollessa auki varo, ettet vahingoita varmuushakaa.Älä avaa konepeltiä erittäin tuulisissa olosuhteissa.

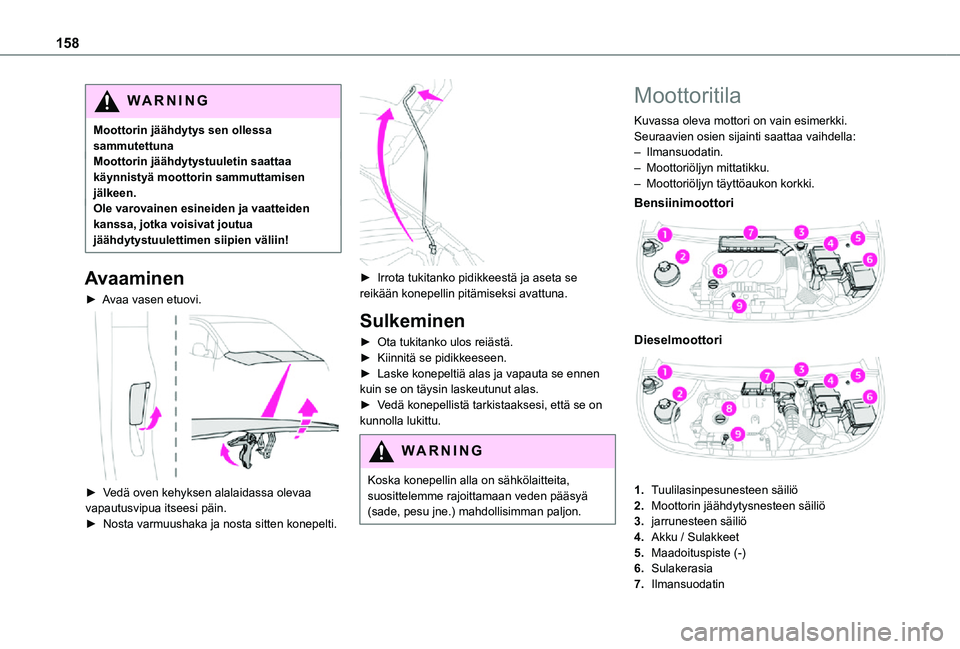

158
WARNI NG
Moottorin jäähdytys sen ollessa sammutettunaMoottorin jäähdytystuuletin saattaa käynnistyä moottorin sammuttamisen jälkeen.Ole varovainen esineiden ja vaatteiden kanssa, jotka voisivat joutua jäähdytystuulettimen siipien väliin!
Avaaminen
►  Avaa vasen etuovi.

►  Vedä oven kehyksen alalaidassa olevaa vapautusvipua itseesi päin.►  Nosta varmuushaka ja nosta sitten konepelti.

►  Irrota tukitanko pidikkeestä ja aseta se reikään konepellin pitämiseksi avattuna.
Sulkeminen
►  Ota tukitanko ulos reiästä.►  Kiinnitä se pidikkeeseen.►  Laske konepeltiä alas ja vapauta se ennen kuin se on täysin laskeutunut alas.►  Vedä konepellistä tarkistaaksesi, että se on kunnolla lukittu.
WARNI NG
Koska konepellin alla on sähkölaitteita, suosittelemme rajoittamaan veden pääsyä (sade, pesu jne.) mahdollisimman paljon.
Moottoritila
Kuvassa oleva mottori on vain esimerkki.Seuraavien osien sijainti saattaa vaihdella:– Ilmansuodatin.– Moottoriöljyn mittatikku.– Moottoriöljyn täyttöaukon korkki.
Bensiinimoottori

Dieselmoottori

1.Tuulilasinpesunesteen säiliö
2.Moottorin jäähdytysnesteen säiliö
3.jarrunesteen säiliö
4.Akku / Sulakkeet
5.Maadoituspiste (-)
6.Sulakerasia
7.Ilmansuodatin

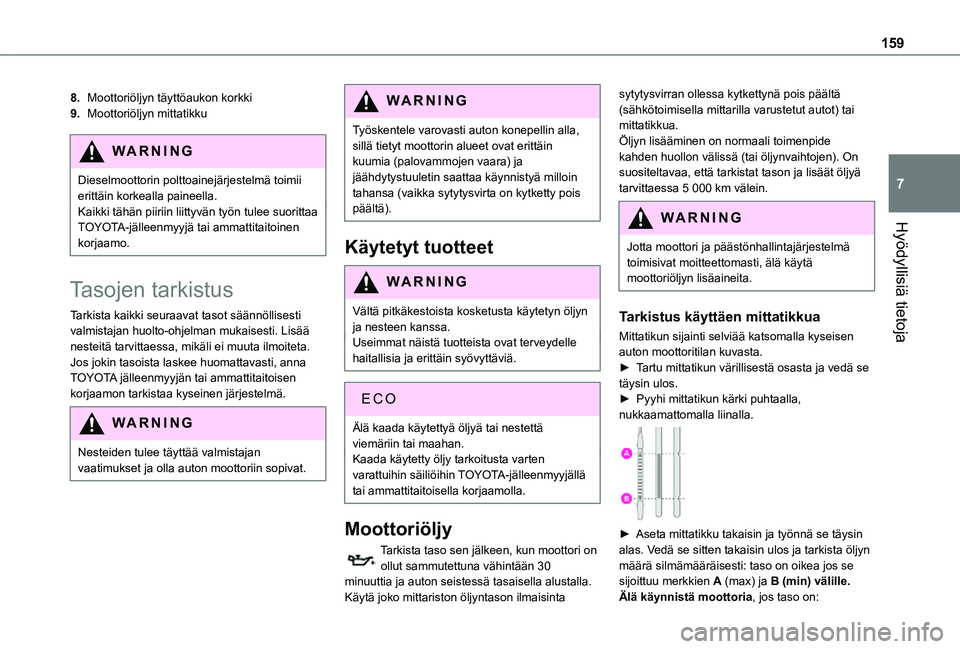

159
Hyödyllisiä tietoja
7
8.Moottoriöljyn täyttöaukon korkki
9.Moottoriöljyn mittatikku
WARNI NG
Dieselmoottorin polttoainejärjestelmä toimii erittäin korkealla paineella.Kaikki tähän piiriin liittyvän työn tulee suorittaa TOYOTA-jälleenmyyjä tai ammattitaitoinen korjaamo.
Tasojen tarkistus
Tarkista kaikki seuraavat tasot säännöllisesti valmistajan huolto-ohjelman mukaisesti. Lisää nesteitä tarvittaessa, mikäli ei muuta ilmoiteta.Jos jokin tasoista laskee huomattavasti, anna TOYOTA jälleenmyyjän tai ammattitaitoisen korjaamon tarkistaa kyseinen järjestelmä.
WARNI NG
Nesteiden tulee täyttää valmistajan vaatimukset ja olla auton moottoriin sopivat.
WARNI NG
Työskentele varovasti auton konepellin alla, sillä tietyt moottorin alueet ovat erittäin kuumia (palovammojen vaara) ja jäähdytystuuletin saattaa käynnistyä milloin tahansa (vaikka sytytysvirta on kytketty pois päältä).
Käytetyt tuotteet
WARNI NG
Vältä pitkäkestoista kosketusta käytetyn öljyn ja nesteen kanssa.Useimmat näistä tuotteista ovat terveydelle haitallisia ja erittäin syövyttäviä.
ECO
Älä kaada käytettyä öljyä tai nestettä viemäriin tai maahan.Kaada käytetty öljy tarkoitusta varten varattuihin säiliöihin TOYOTA-jälleenmyyjällä tai ammattitaitoisella korjaamolla.
Moottoriöljy
Tarkista taso sen jälkeen, kun moottori on ollut sammutettuna vähintään 30 minuuttia ja auton seistessä tasaisella alustalla. Käytä joko mittariston öljyntason ilmaisinta
sytytysvirran ollessa kytkettynä pois päältä (sähkötoimisella mittarilla varustetut autot) tai mittatikkua.Öljyn lisääminen on normaali toimenpide kahden huollon välissä (tai öljynvaihtojen). On suositeltavaa, että tarkistat tason ja lisäät öljyä tarvittaessa 5 000 km välein.
WARNI NG
Jotta moottori ja päästönhallintajärjestelmä toimisivat moitteettomasti, älä käytä moottoriöljyn lisäaineita.
Tarkistus käyttäen mittatikkua
Mittatikun sijainti selviää katsomalla kyseisen auton moottoritilan kuvasta.►  Tartu mittatikun värillisestä osasta ja vedä se täysin ulos.►  Pyyhi mittatikun kärki puhtaalla, nukkaamattomalla liinalla.

►  Aseta mittatikku takaisin ja työnnä se täysin alas. Vedä se sitten takaisin ulos ja tarkista öljyn määrä silmämääräisesti: taso on oikea jos se sijoittuu merkkien A (max) ja B (min) välille.Älä käynnistä moottoria, jos taso on:

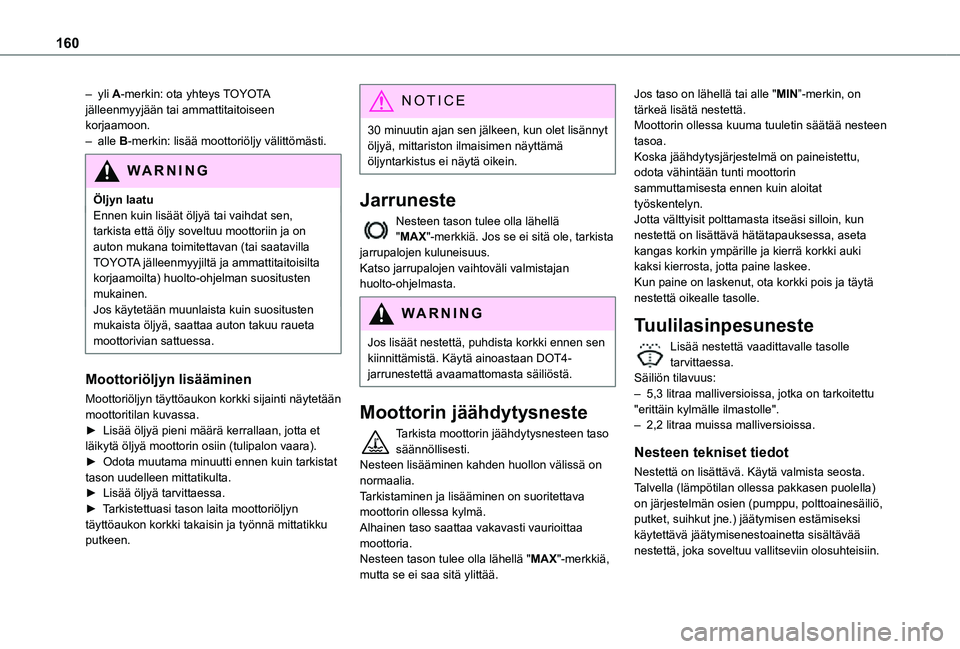

160
– yli A-merkin: ota yhteys TOYOTA jälleenmyyjään tai ammattitaitoiseen korjaamoon.– alle B-merkin: lisää moottoriöljy välittömästi.
WARNI NG
Öljyn laatuEnnen kuin lisäät öljyä tai vaihdat sen, tarkista että öljy soveltuu moottoriin ja on
auton mukana toimitettavan (tai saatavilla TOYOTA jälleenmyyjiltä ja ammattitaitoisilta korjaamoilta) huolto-ohjelman suositusten mukainen.Jos käytetään muunlaista kuin suositusten mukaista öljyä, saattaa auton takuu raueta moottorivian sattuessa.
Moottoriöljyn lisääminen
Moottoriöljyn täyttöaukon korkki sijainti näytetään moottoritilan kuvassa.►  Lisää öljyä pieni määrä kerrallaan, jotta et läikytä öljyä moottorin osiin (tulipalon vaara).►  Odota muutama minuutti ennen kuin tarkistat tason uudelleen mittatikulta.►  Lisää öljyä tarvittaessa.►  Tarkistettuasi tason laita moottoriöljyn täyttöaukon korkki takaisin ja työnnä mittatikku putkeen.
NOTIC E
30 minuutin ajan sen jälkeen, kun olet lisännyt öljyä, mittariston ilmaisimen näyttämä öljyntarkistus ei näytä oikein.
Jarruneste
Nesteen tason tulee olla lähellä "MAX"-merkkiä. Jos se ei sitä ole, tarkista jarrupalojen kuluneisuus.Katso jarrupalojen vaihtoväli valmistajan huolto-ohjelmasta.
WARNI NG
Jos lisäät nestettä, puhdista korkki ennen sen kiinnittämistä. Käytä ainoastaan DOT4-jarrunestettä avaamattomasta säiliöstä.
Moottorin jäähdytysneste
Tarkista moottorin jäähdytysnesteen taso säännöllisesti.Nesteen lisääminen kahden huollon välissä on normaalia.Tarkistaminen ja lisääminen on suoritettava moottorin ollessa kylmä.Alhainen taso saattaa vakavasti vaurioittaa moottoria.Nesteen tason tulee olla lähellä "MAX"-merkkiä, mutta se ei saa sitä ylittää.
Jos taso on lähellä tai alle "MIN”-merkin, on tärkeä lisätä nestettä.Moottorin ollessa kuuma tuuletin säätää nesteen tasoa.Koska jäähdytysjärjestelmä on paineistettu, odota vähintään tunti moottorin sammuttamisesta ennen kuin aloitat työskentelyn.Jotta välttyisit polttamasta itseäsi silloin, kun nestettä on lisättävä hätätapauksessa, aseta kangas korkin ympärille ja kierrä korkki auki kaksi kierrosta, jotta paine laskee.Kun paine on laskenut, ota korkki pois ja täytä nestettä oikealle tasolle.
Tuulilasinpesuneste
Lisää nestettä vaadittavalle tasolle tarvittaessa.Säiliön tilavuus:– 5,3 litraa malliversioissa, jotka on tarkoitettu "erittäin kylmälle ilmastolle".– 2,2 litraa muissa malliversioissa.
Nesteen tekniset tiedot
Nestettä on lisättävä. Käytä valmista seosta.Talvella (lämpötilan ollessa pakkasen puolella) on järjestelmän osien (pumppu, polttoainesäiliö, putket, suihkut jne.) jäätymisen estämiseksi käytettävä jäätymisenestoainetta sisältävää nestettä, joka soveltuu vallitseviin olosuhteisiin.
