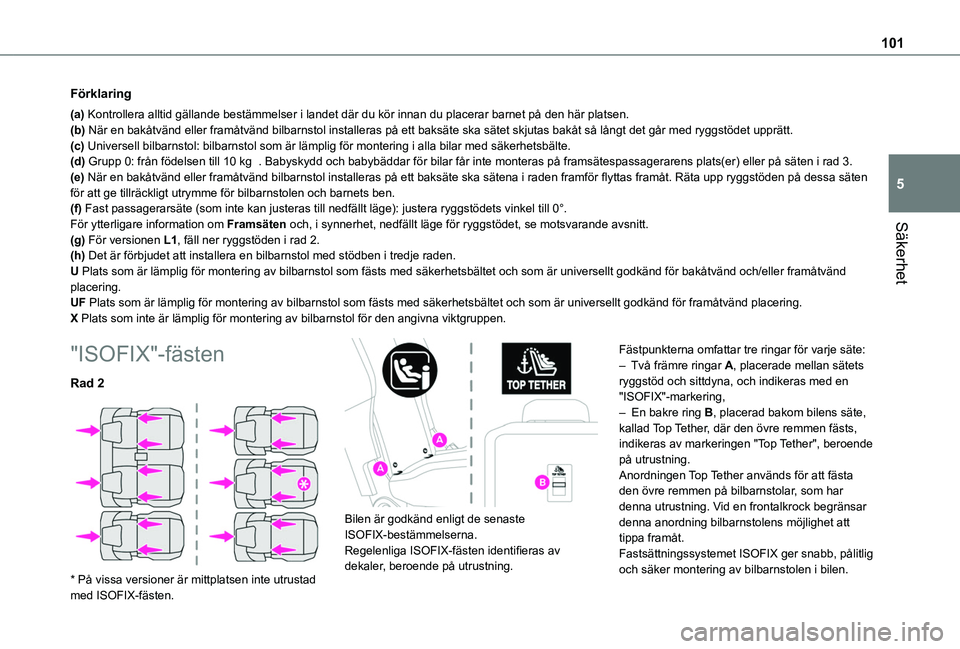

101
Säkerhet
5
Förklaring
(a) Kontrollera alltid gällande bestämmelser i landet där du kö\
r innan du placerar barnet på den här platsen.(b) När en bakåtvänd eller framåtvänd bilbarnstol installera\
s på ett baksäte ska sätet skjutas bakåt så långt det \
går med ryggstödet upprätt.(c) Universell bilbarnstol: bilbarnstol som är lämplig för monteri\
ng i alla bilar med säkerhetsbälte.(d) Grupp 0: från födelsen till 10 kg . Babyskydd och babybäddar för bilar får inte monteras på fr\
amsätespassagerarens plats(er) eller på säten i rad 3.(e) När en bakåtvänd eller framåtvänd bilbarnstol installeras på ett baksäte ska sätena i raden framför flyttas framåt. Räta upp ryggstöden på dessa säten för att ge tillräckligt utrymme för bilbarnstolen och barnets b\
en.(f) Fast passagerarsäte (som inte kan justeras till nedfällt läge\
): justera ryggstödets vinkel till 0°.För ytterligare information om Framsäten och, i synnerhet, nedfällt läge för ryggstödet, se motsvara\
nde avsnitt.(g) För versionen L1, fäll ner ryggstöden i rad 2.(h) Det är förbjudet att installera en bilbarnstol med stödben i t\
redje raden.U Plats som är lämplig för montering av bilbarnstol som fästs\
med säkerhetsbältet och som är universellt godkänd för b\
akåtvänd och/eller framåtvänd placering.UF Plats som är lämplig för montering av bilbarnstol som fästs\
med säkerhetsbältet och som är universellt godkänd för f\
ramåtvänd placering.X Plats som inte är lämplig för montering av bilbarnstol för \
den angivna viktgruppen.
"ISOFIX"-fästen
Rad 2

* På vissa versioner är mittplatsen inte utrustad med ISOFIX-fästen.


Bilen är godkänd enligt de senaste ISOFIX-bestämmelserna.Regelenliga ISOFIX-fästen identifieras av dekaler, beroende på utrustning.
Fästpunkterna omfattar tre ringar för varje säte:– Två främre ringar A, placerade mellan sätets ryggstöd och sittdyna, och indikeras med en "ISOFIX"-markering,– En bakre ring B, placerad bakom bilens säte, kallad Top Tether, där den övre remmen fästs, indikeras av markeringen "Top Tether", beroende
på utrustning.Anordningen Top Tether används för att fästa den övre remmen på bilbarnstolar, som har denna utrustning. Vid en frontalkrock begränsar denna anordning bilbarnstolens möjlighet att tippa framåt.Fastsättningssystemet ISOFIX ger snabb, pålitlig och säker montering av bilbarnstolen i bilen.

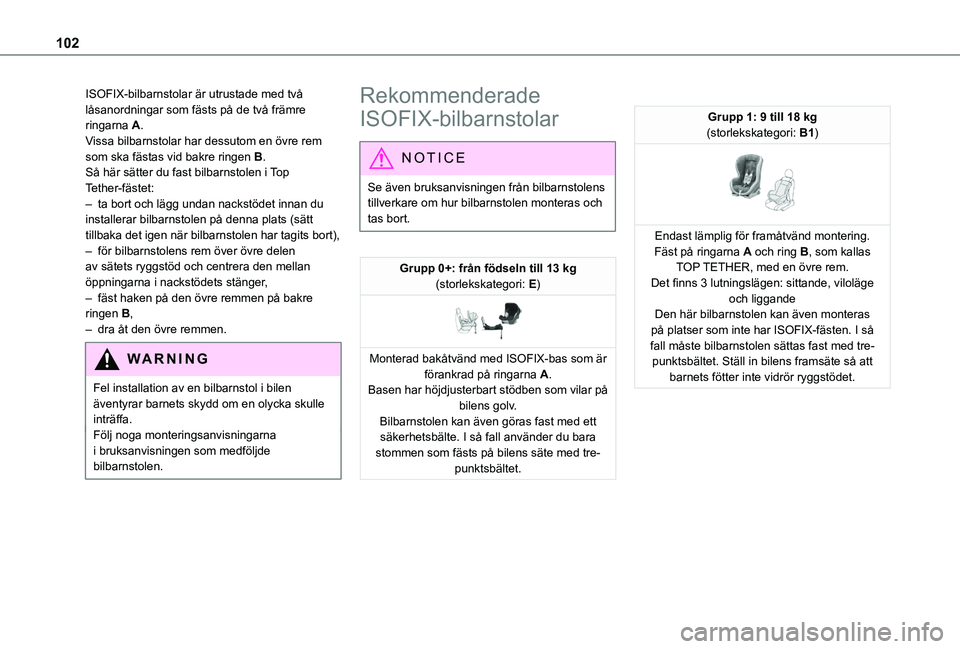

102
ISOFIX-bilbarnstolar är utrustade med två låsanordningar som fästs på de två främre ringarna A.Vissa bilbarnstolar har dessutom en övre rem som ska fästas vid bakre ringen B.Så här sätter du fast bilbarnstolen i Top Tether-fästet:– ta bort och lägg undan nackstödet innan du installerar bilbarnstolen på denna plats (sätt tillbaka det igen när bilbarnstolen har tagits bort),– för bilbarnstolens rem över övre delen av sätets ryggstöd och centrera den mellan öppningarna i nackstödets stänger,– fäst haken på den övre remmen på bakre ringen B,– dra åt den övre remmen.
WARNI NG
Fel installation av en bilbarnstol i bilen äventyrar barnets skydd om en olycka skulle inträffa.Följ noga monteringsanvisningarna i bruksanvisningen som medföljde bilbarnstolen.
Rekommenderade
ISOFIX-bilbarnstolar
NOTIC E
Se även bruksanvisningen från bilbarnstolens tillverkare om hur bilbarnstolen monteras och tas bort.
Grupp 0+: från födseln till 13 kg(storlekskategori: E)

Monterad bakåtvänd med ISOFIX-bas som är förankrad på ringarna A.Basen har höjdjusterbart stödben som vilar på bilens golv.Bilbarnstolen kan även göras fast med ett säkerhetsbälte. I så fall använder du bara stommen som fästs på bilens säte med tre-punktsbältet.
Grupp 1: 9 till 18 kg(storlekskategori: B1)

Endast lämplig för framåtvänd montering.Fäst på ringarna A och ring B, som kallas TOP TETHER, med en övre rem.Det finns 3 lutningslägen: sittande, viloläge och liggandeDen här bilbarnstolen kan även monteras på platser som inte har ISOFIX-fästen. I så fall måste bilbarnstolen sättas fast med tre-punktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.

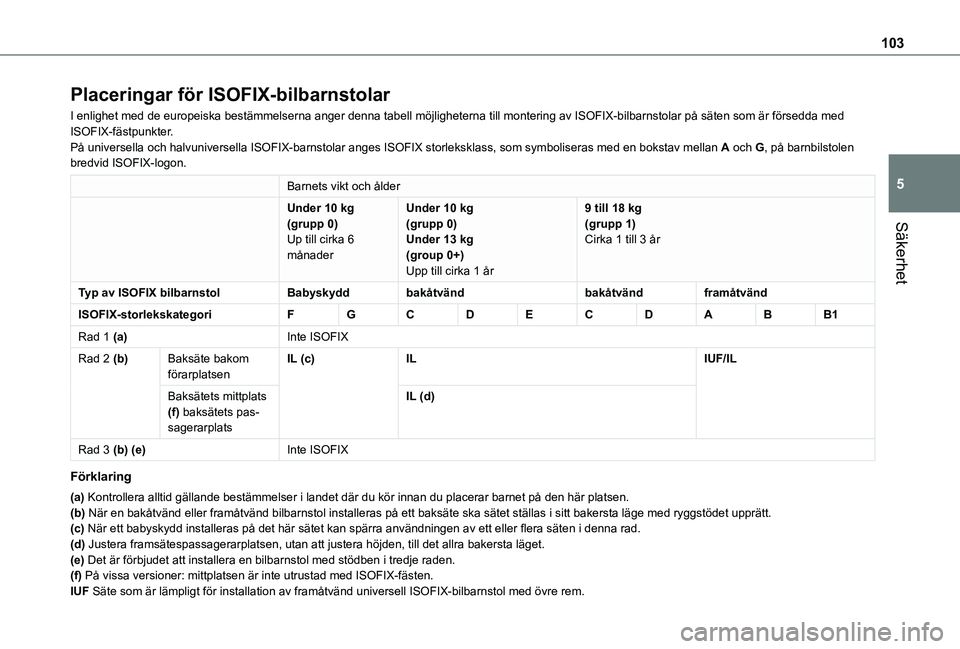

103
Säkerhet
5
Placeringar för ISOFIX-bilbarnstolar
I enlighet med de europeiska bestämmelserna anger denna tabell möj\
ligheterna till montering av ISOFIX-bilbarnstolar på säten som ä\
r försedda med ISOFIX-fästpunkter.På universella och halvuniversella ISOFIX-barnstolar anges ISOFIX sto\
rleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen bredvid ISOFIX-logon.
Barnets vikt och ålder
Under 10 kg(grupp 0)Up till cirka 6
månader
Under 10 kg(grupp 0)Under 13 kg
(group 0+)Upp till cirka 1 år
9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskyddbakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1
Rad 1 (a)Inte ISOFIX
Rad 2 (b)Baksäte bakom förarplatsenIL (c)ILIUF/IL
Baksätets mittplats (f) baksätets pas-sagerarplats
IL (d)
Rad 3 (b) (e)Inte ISOFIX
Förklaring
(a) Kontrollera alltid gällande bestämmelser i landet där du kö\
r innan du placerar barnet på den här platsen.(b) När en bakåtvänd eller framåtvänd bilbarnstol installera\
s på ett baksäte ska sätet ställas i sitt bakersta läge m\
ed ryggstödet upprätt.(c) När ett babyskydd installeras på det här sätet kan spärra användningen av ett eller flera säten i denna rad.(d) Justera framsätespassagerarplatsen, utan att justera höjden, till\
det allra bakersta läget. (e) Det är förbjudet att installera en bilbarnstol med stödben i t\
redje raden.(f) På vissa versioner: mittplatsen är inte utrustad med ISOFIX-fä\
sten.IUF Säte som är lämpligt för installation av framåtvänd u\
niversell ISOFIX-bilbarnstol med övre rem.

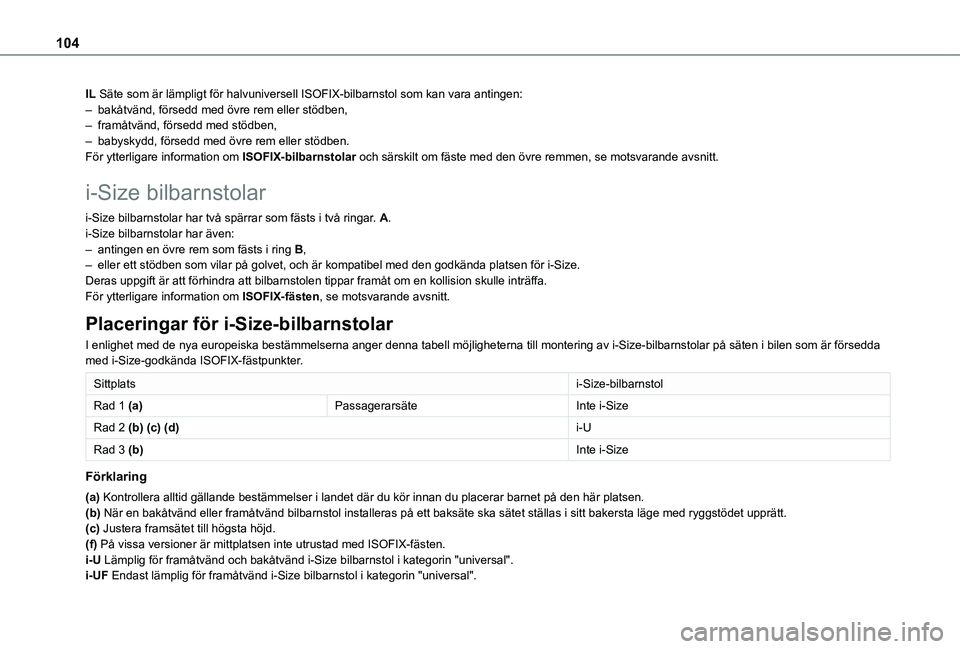

104
IL Säte som är lämpligt för halvuniversell ISOFIX-bilbarnstol \
som kan vara antingen:– bakåtvänd, försedd med övre rem eller stödben,– framåtvänd, försedd med stödben,– babyskydd, försedd med övre rem eller stödben.För ytterligare information om ISOFIX-bilbarnstolar och särskilt om fäste med den övre remmen, se motsvarande avsn\
itt.
i-Size bilbarnstolar
i-Size bilbarnstolar har två spärrar som fästs i två ringar. A.i-Size bilbarnstolar har även:– antingen en övre rem som fästs i ring B,– eller ett stödben som vilar på golvet, och är kompatibel med de\
n godkända platsen för i-Size.Deras uppgift är att förhindra att bilbarnstolen tippar framåt om en kollision skulle inträffa.För ytterligare information om ISOFIX-fästen, se motsvarande avsnitt.
Placeringar för i-Size-bilbarnstolar
I enlighet med de nya europeiska bestämmelserna anger denna tabell mö\
jligheterna till montering av i-Size-bilbarnstolar på säten i bile\
n som är försedda med i-Size-godkända ISOFIX-fästpunkter.
Sittplatsi-Size-bilbarnstol
Rad 1 (a)PassagerarsäteInte i-Size
Rad 2 (b) (c) (d)i-U
Rad 3 (b)Inte i-Size
Förklaring
(a) Kontrollera alltid gällande bestämmelser i landet där du kö\
r innan du placerar barnet på den här platsen.(b) När en bakåtvänd eller framåtvänd bilbarnstol installera\
s på ett baksäte ska sätet ställas i sitt bakersta läge m\
ed ryggstödet upprätt.(c) Justera framsätet till högsta höjd.(f) På vissa versioner är mittplatsen inte utrustad med ISOFIX-fäs\
ten.i-U Lämplig för framåtvänd och bakåtvänd i-Size bilbarnst\
ol i kategorin "universal".i-UF Endast lämplig för framåtvänd i-Size bilbarnstol i kategori\
n "universal".

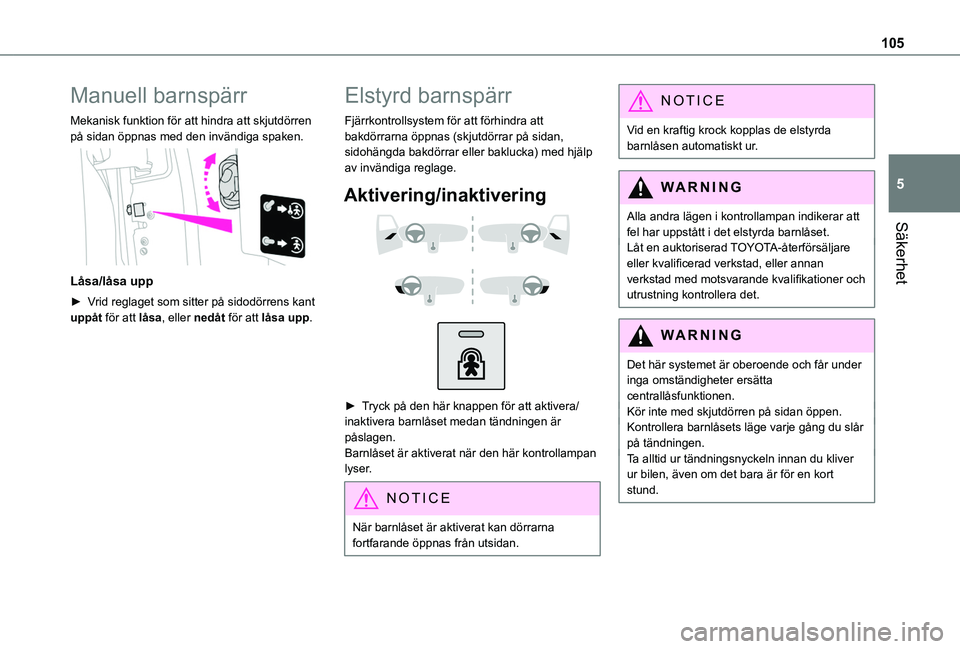

105
Säkerhet
5
Manuell barnspärr
Mekanisk funktion för att hindra att skjutdörren på sidan öppnas med den invändiga spaken.

Låsa/låsa upp
► Vrid reglaget som sitter på sidodörrens kant uppåt för att låsa, eller nedåt för att låsa upp.
Elstyrd barnspärr
Fjärrkontrollsystem för att förhindra att bakdörrarna öppnas (skjutdörrar på sidan, sidohängda bakdörrar eller baklucka) med hjälp av invändiga reglage.
Aktivering/inaktivering



► Tryck på den här knappen för att aktivera/inaktivera barnlåset medan tändningen är påslagen.
Barnlåset är aktiverat när den här kontrollampan lyser.
NOTIC E
När barnlåset är aktiverat kan dörrarna fortfarande öppnas från utsidan.
NOTIC E
Vid en kraftig krock kopplas de elstyrda barnlåsen automatiskt ur.
WARNI NG
Alla andra lägen i kontrollampan indikerar att fel har uppstått i det elstyrda barnlåset.Låt en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
WARNI NG
Det här systemet är oberoende och får under inga omständigheter ersätta centrallåsfunktionen.Kör inte med skjutdörren på sidan öppen.Kontrollera barnlåsets läge varje gång du slår på tändningen.Ta alltid ur tändningsnyckeln innan du kliver ur bilen, även om det bara är för en kort stund.

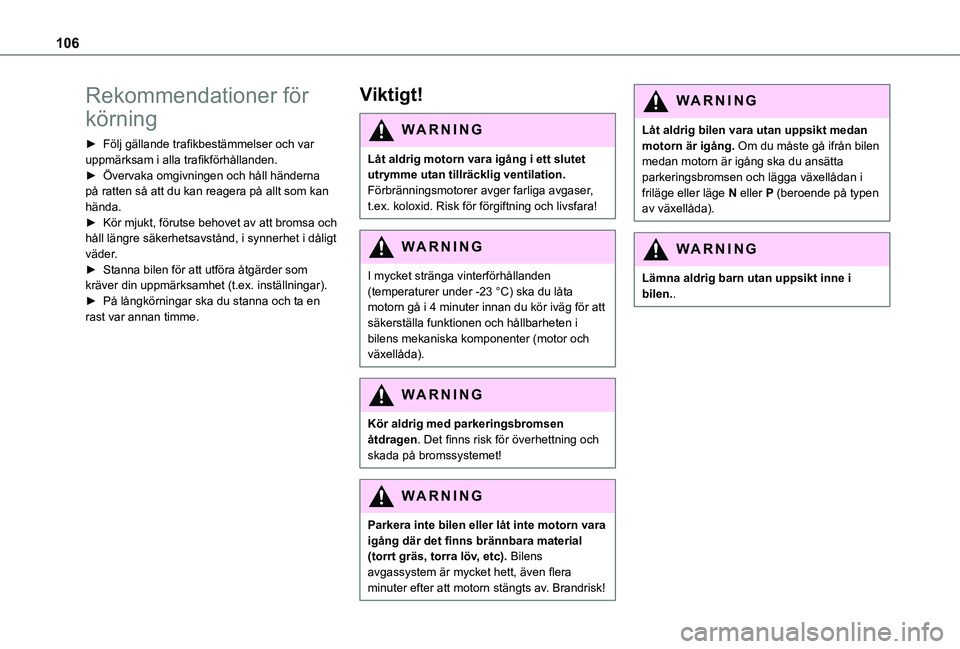

106
Rekommendationer för
körning
► Följ gällande trafikbestämmelser och var uppmärksam i alla trafikförhållanden.► Övervaka omgivningen och håll händerna på ratten så att du kan reagera på allt som kan hända.► Kör mjukt, förutse behovet av att bromsa och håll längre säkerhetsavstånd, i synnerhet i dåligt väder.► Stanna bilen för att utföra åtgärder som kräver din uppmärksamhet (t.ex. inställningar).► På långkörningar ska du stanna och ta en rast var annan timme.
Viktigt!
WARNI NG
Låt aldrig motorn vara igång i ett slutet utrymme utan tillräcklig ventilation. Förbränningsmotorer avger farliga avgaser, t.ex. koloxid. Risk för förgiftning och livsfara!
WARNI NG
I mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg för att säkerställa funktionen och hållbarheten i bilens mekaniska komponenter (motor och växellåda).
WARNI NG
Kör aldrig med parkeringsbromsen åtdragen. Det finns risk för överhettning och skada på bromssystemet!
WARNI NG
Parkera inte bilen eller låt inte motorn vara igång där det finns brännbara material (torrt gräs, torra löv, etc). Bilens avgassystem är mycket hett, även flera minuter efter att motorn stängts av. Brandrisk!
WARNI NG
Låt aldrig bilen vara utan uppsikt medan motorn är igång. Om du måste gå ifrån bilen medan motorn är igång ska du ansätta parkeringsbromsen och lägga växellådan i friläge eller läge N eller P (beroende på typen av växellåda).
WARNI NG
Lämna aldrig barn utan uppsikt inne i bilen..

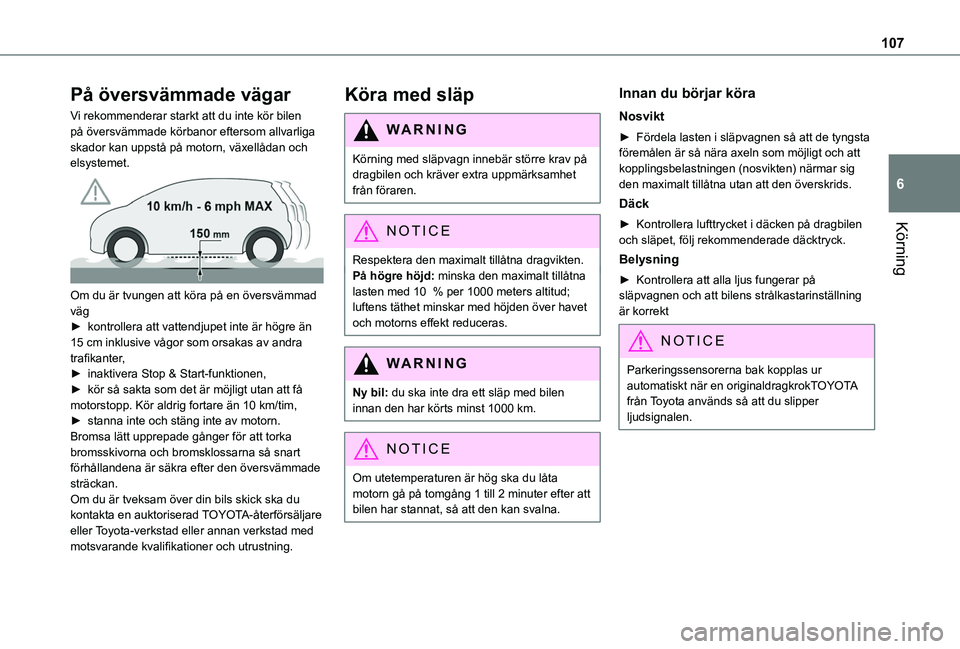

107
Körning
6
På översvämmade vägar
Vi rekommenderar starkt att du inte kör bilen på översvämmade körbanor eftersom allvarliga skador kan uppstå på motorn, växellådan och elsystemet.

Om du är tvungen att köra på en översvämmad väg► kontrollera att vattendjupet inte är högre än 15 cm inklusive vågor som orsakas av andra trafikanter,► inaktivera Stop & Start-funktionen,► kör så sakta som det är möjligt utan att få motorstopp. Kör aldrig fortare än 10 km/tim,► stanna inte och stäng inte av motorn.Bromsa lätt upprepade gånger för att torka bromsskivorna och bromsklossarna så snart förhållandena är säkra efter den översvämmade sträckan.Om du är tveksam över din bils skick ska du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Köra med släp
WARNI NG
Körning med släpvagn innebär större krav på dragbilen och kräver extra uppmärksamhet från föraren.
NOTIC E
Respektera den maximalt tillåtna dragvikten.På högre höjd: minska den maximalt tillåtna lasten med 10 % per 1000 meters altitud; luftens täthet minskar med höjden över havet och motorns effekt reduceras.
WARNI NG
Ny bil: du ska inte dra ett släp med bilen innan den har körts minst 1000 km.
NOTIC E
Om utetemperaturen är hög ska du låta motorn gå på tomgång 1 till 2 minuter efter att bilen har stannat, så att den kan svalna.
Innan du börjar köra
Nosvikt
► Fördela lasten i släpvagnen så att de tyngsta föremålen är så nära axeln som möjligt och att kopplingsbelastningen (nosvikten) närmar sig den maximalt tillåtna utan att den överskrids.
Däck
► Kontrollera lufttrycket i däcken på dragbilen och släpet, följ rekommenderade däcktryck.
Belysning
► Kontrollera att alla ljus fungerar på släpvagnen och att bilens strålkastarinställning är korrekt
NOTIC E
Parkeringssensorerna bak kopplas ur automatiskt när en originaldragkrokTOYOTA från Toyota används så att du slipper ljudsignalen.

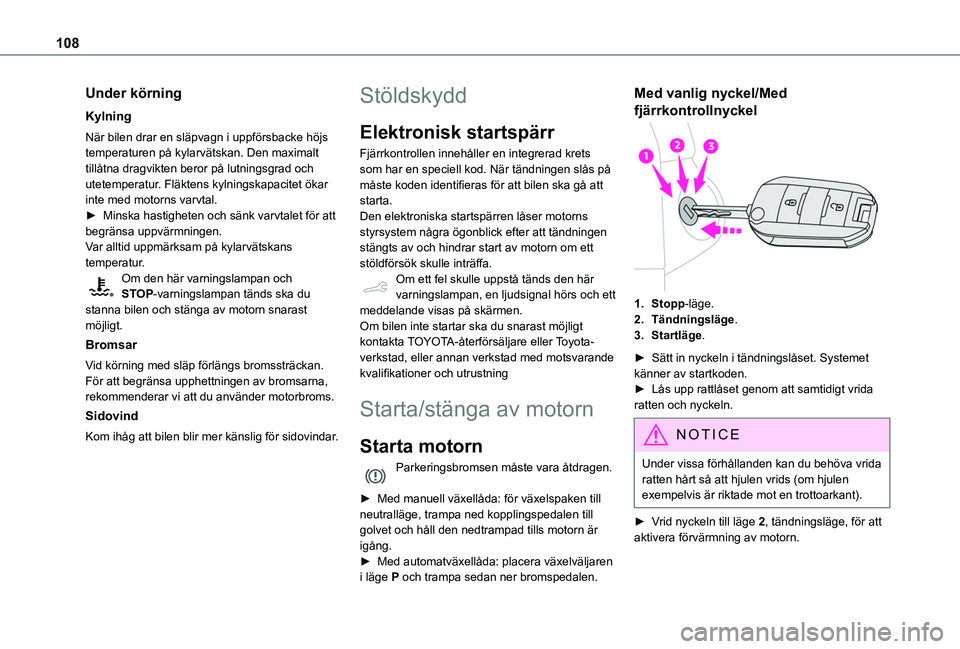

108
Under körning
Kylning
När bilen drar en släpvagn i uppförsbacke höjs temperaturen på kylarvätskan. Den maximalt tillåtna dragvikten beror på lutningsgrad och utetemperatur. Fläktens kylningskapacitet ökar inte med motorns varvtal.► Minska hastigheten och sänk varvtalet för att begränsa uppvärmningen.Var alltid uppmärksam på kylarvätskans temperatur.Om den här varningslampan och STOP-varningslampan tänds ska du stanna bilen och stänga av motorn snarast möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan. För att begränsa upphettningen av bromsarna, rekommenderar vi att du använder motorbroms.
Sidovind
Kom ihåg att bilen blir mer känslig för sidovindar.
Stöldskydd
Elektronisk startspärr
Fjärrkontrollen innehåller en integrerad krets som har en speciell kod. När tändningen slås på måste koden identifieras för att bilen ska gå att starta.Den elektroniska startspärren låser motorns styrsystem några ögonblick efter att tändningen stängts av och hindrar start av motorn om ett stöldförsök skulle inträffa.Om ett fel skulle uppstå tänds den här varningslampan, en ljudsignal hörs och ett meddelande visas på skärmen.Om bilen inte startar ska du snarast möjligt kontakta TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
Starta/stänga av motorn
Starta motorn
Parkeringsbromsen måste vara åtdragen.
► Med manuell växellåda: för växelspaken till neutralläge, trampa ned kopplingspedalen till golvet och håll den nedtrampad tills motorn är igång.► Med automatväxellåda: placera växelväljaren i läge P och trampa sedan ner bromspedalen.
Med vanlig nyckel/Med
fjärrkontrollnyckel
1.Stopp-läge.
2.Tändningsläge.
3.Startläge.
► Sätt in nyckeln i tändningslåset. Systemet känner av startkoden.► Lås upp rattlåset genom att samtidigt vrida ratten och nyckeln.
NOTIC E
Under vissa förhållanden kan du behöva vrida ratten hårt så att hjulen vrids (om hjulen exempelvis är riktade mot en trottoarkant).
► Vrid nyckeln till läge 2, tändningsläge, för att aktivera förvärmning av motorn.

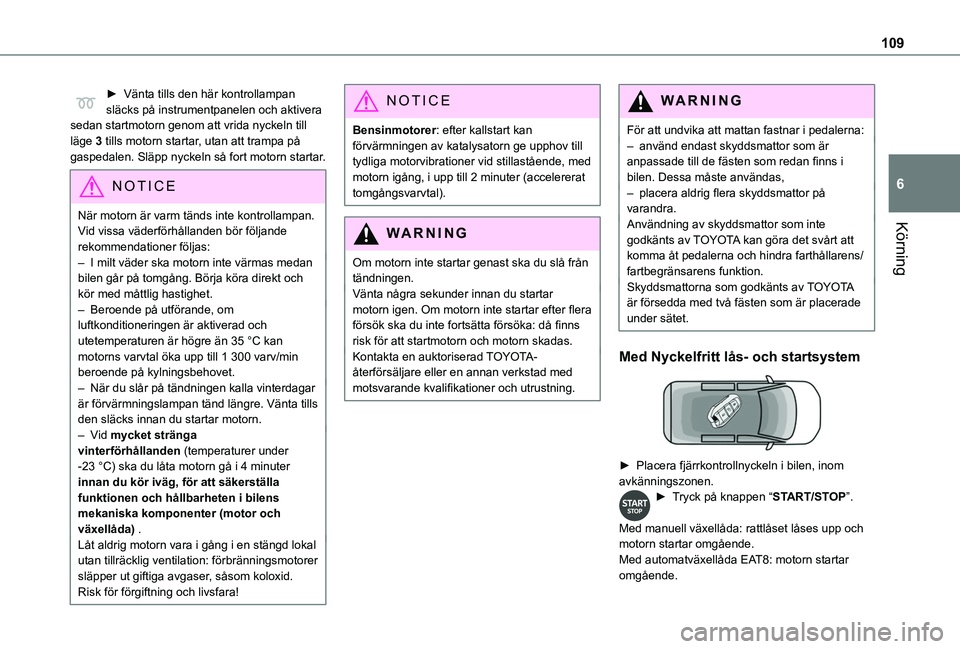

109
Körning
6
► Vänta tills den här kontrollampan släcks på instrumentpanelen och aktivera sedan startmotorn genom att vrida nyckeln till läge 3 tills motorn startar, utan att trampa på gaspedalen. Släpp nyckeln så fort motorn startar.
NOTIC E
När motorn är varm tänds inte kontrollampan. Vid vissa väderförhållanden bör följande
rekommendationer följas:– I milt väder ska motorn inte värmas medan bilen går på tomgång. Börja köra direkt och kör med måttlig hastighet.– Beroende på utförande, om luftkonditioneringen är aktiverad och utetemperaturen är högre än 35 °C kan motorns varvtal öka upp till 1 300 varv/min beroende på kylningsbehovet.– När du slår på tändningen kalla vinterdagar är förvärmningslampan tänd längre. Vänta tills den släcks innan du startar motorn.– Vid mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg, för att säkerställa funktionen och hållbarheten i bilens mekaniska komponenter (motor och växellåda) .Låt aldrig motorn vara i gång i en stängd lokal utan tillräcklig ventilation: förbränningsmotorer släpper ut giftiga avgaser, såsom koloxid. Risk för förgiftning och livsfara!
NOTIC E
Bensinmotorer: efter kallstart kan förvärmningen av katalysatorn ge upphov till tydliga motorvibrationer vid stillastående, med motorn igång, i upp till 2 minuter (accelererat tomgångsvarvtal).
WARNI NG
Om motorn inte startar genast ska du slå från tändningen.Vänta några sekunder innan du startar motorn igen. Om motorn inte startar efter flera försök ska du inte fortsätta försöka: då finns risk för att startmotorn och motorn skadas.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
För att undvika att mattan fastnar i pedalerna:– använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas,– placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte godkänts av TOYOTA kan göra det svårt att komma åt pedalerna och hindra farthållarens/fartbegränsarens funktion.Skyddsmattorna som godkänts av TOYOTA är försedda med två fästen som är placerade under sätet.
Med Nyckelfritt lås- och startsystem

► Placera fjärrkontrollnyckeln i bilen, inom avkänningszonen.► Tryck på knappen “START/STOP”.
Med manuell växellåda: rattlåset låses upp och motorn startar omgående.
Med automatväxellåda EAT8: motorn startar omgående.

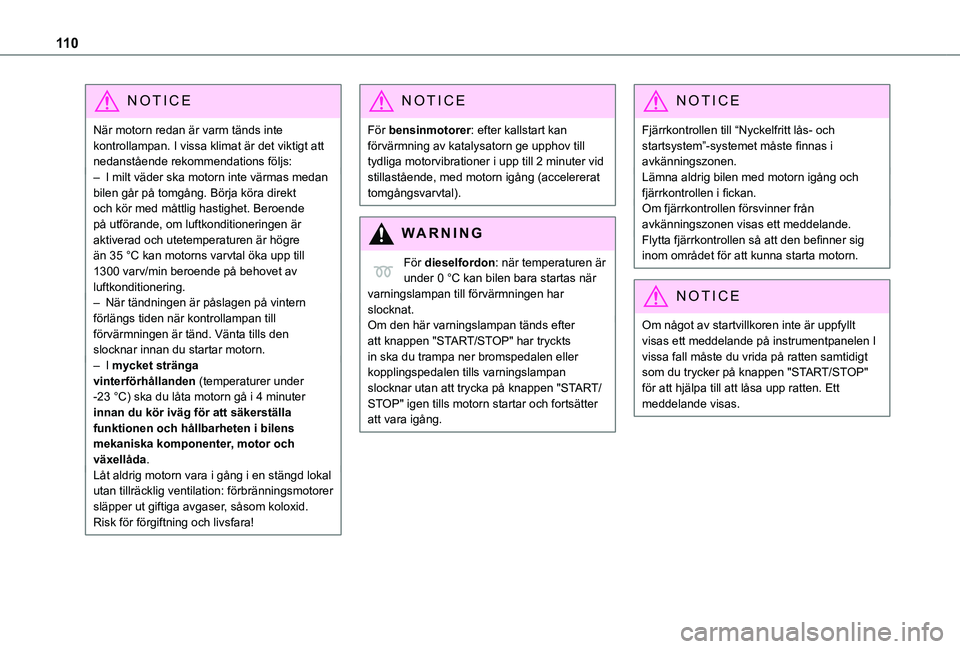

11 0
NOTIC E
När motorn redan är varm tänds inte kontrollampan. I vissa klimat är det viktigt att nedanstående rekommendations följs:– I milt väder ska motorn inte värmas medan bilen går på tomgång. Börja köra direkt och kör med måttlig hastighet. Beroende på utförande, om luftkonditioneringen är aktiverad och utetemperaturen är högre än 35 °C kan motorns varvtal öka upp till 1300 varv/min beroende på behovet av luftkonditionering.– När tändningen är påslagen på vintern förlängs tiden när kontrollampan till förvärmningen är tänd. Vänta tills den slocknar innan du startar motorn.– I mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg för att säkerställa funktionen och hållbarheten i bilens mekaniska komponenter, motor och
växellåda.Låt aldrig motorn vara i gång i en stängd lokal utan tillräcklig ventilation: förbränningsmotorer släpper ut giftiga avgaser, såsom koloxid. Risk för förgiftning och livsfara!
NOTIC E
För bensinmotorer: efter kallstart kan förvärmning av katalysatorn ge upphov till tydliga motorvibrationer i upp till 2 minuter vid stillastående, med motorn igång (accelererat tomgångsvarvtal).
WARNI NG
För dieselfordon: när temperaturen är under 0 °C kan bilen bara startas när varningslampan till förvärmningen har slocknat.Om den här varningslampan tänds efter att knappen "START/STOP" har tryckts in ska du trampa ner bromspedalen eller kopplingspedalen tills varningslampan slocknar utan att trycka på knappen "START/STOP" igen tills motorn startar och fortsätter att vara igång.
NOTIC E
Fjärrkontrollen till “Nyckelfritt lås- och startsystem”-systemet måste finnas i avkänningszonen.Lämna aldrig bilen med motorn igång och fjärrkontrollen i fickan.Om fjärrkontrollen försvinner från avkänningszonen visas ett meddelande.Flytta fjärrkontrollen så att den befinner sig inom området för att kunna starta motorn.
NOTIC E
Om något av startvillkoren inte är uppfyllt visas ett meddelande på instrumentpanelen I vissa fall måste du vrida på ratten samtidigt som du trycker på knappen "START/STOP" för att hjälpa till att låsa upp ratten. Ett meddelande visas.
