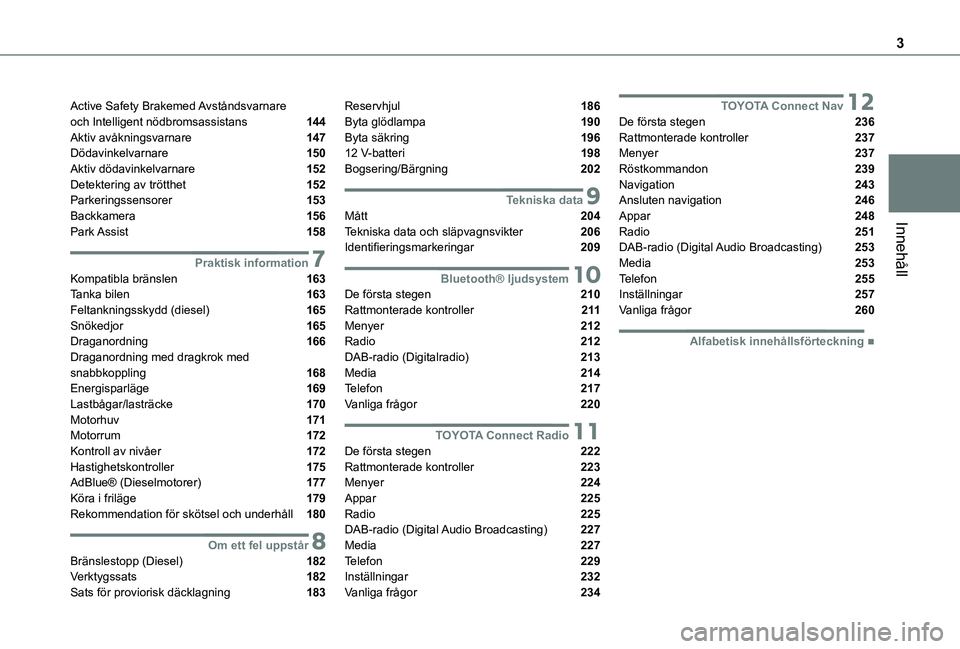

3
Innehåll
Active Safety Brakemed Avståndsvarnare och Intelligent nödbromsassistans 144Aktiv avåkningsvarnare 147Dödavinkelvarnare 150Aktiv dödavinkelvarnare 152Detektering av trötthet 152Parkeringssensorer 153Backkamera 156Park Assist 158
7Praktisk informationKompatibla bränslen 163Tanka bilen 163Feltankningsskydd (diesel) 165Snökedjor 165Draganordning 166Draganordning med dragkrok med snabbkoppling 168Energisparläge 169Lastbågar/lasträcke 170Motorhuv 171Motorrum 172
Kontroll av nivåer 172Hastighetskontroller 175AdBlue® (Dieselmotorer) 177Köra i friläge 179Rekommendation för skötsel och underhåll 180
8Om ett fel uppstårBränslestopp (Diesel) 182Verktygssats 182Sats för proviorisk däcklagning 183
Reservhjul 186Byta glödlampa 190Byta säkring 19612 V-batteri 198Bogsering/Bärgning 202
9Tekniska dataMått 204Tekniska data och släpvagnsvikter 206Identifieringsmarkeringar 209
10Bluetooth® ljudsystemDe första stegen 210Rattmonterade kontroller 2 11Menyer 212Radio 212DAB-radio (Digitalradio) 213Media 214Telefon 217Vanliga frågor 220
11TOYOTA Connect Radio
De första stegen 222Rattmonterade kontroller 223Menyer 224Appar 225Radio 225DAB-radio (Digital Audio Broadcasting) 227Media 227Telefon 229Inställningar 232Vanliga frågor 234
12TOYOTA Connect NavDe första stegen 236Rattmonterade kontroller 237Menyer 237Röstkommandon 239Navigation 243Ansluten navigation 246Appar 248Radio 251DAB-radio (Digital Audio Broadcasting) 253Media 253Telefon 255Inställningar 257Vanliga frågor 260
 ■Alfabetisk innehållsförteckning

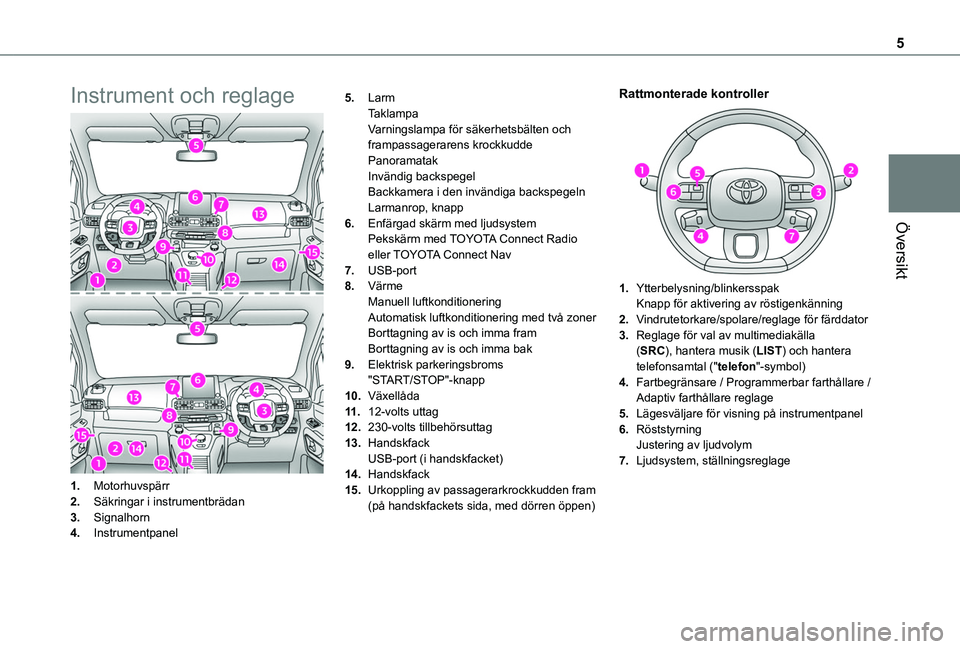

5
Översikt
Instrument och reglage
1.Motorhuvspärr
2.Säkringar i instrumentbrädan
3.Signalhorn
4.Instrumentpanel
5.LarmTaklampaVarningslampa för säkerhetsbälten och frampassagerarens krockkuddePanoramatakInvändig backspegelBackkamera i den invändiga backspegelnLarmanrop, knapp
6.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Connect Radio
eller TOYOTA Connect Nav
7.USB-port
8.VärmeManuell luftkonditioneringAutomatisk luftkonditionering med två zonerBorttagning av is och imma framBorttagning av is och imma bak
9.Elektrisk parkeringsbroms"START/STOP"-knapp
10.Växellåda
11 .12-volts uttag
12.230-volts tillbehörsuttag
13.HandskfackUSB-port (i handskfacket)
14.Handskfack
15.Urkoppling av passagerarkrockkudden fram (på handskfackets sida, med dörren öppen)
Rattmonterade kontroller
1.Ytterbelysning/blinkersspakKnapp för aktivering av röstigenkänning
2.Vindrutetorkare/spolare/reglage för färddator
3.Reglage för val av multimediakälla (SRC), hantera musik (LIST) och hantera telefonsamtal ("telefon"-symbol)
4.Fartbegränsare / Programmerbar farthållare / Adaptiv farthållare reglage
5.Lägesväljare för visning på instrumentpanel
6.RöststyrningJustering av ljudvolym
7.Ljudsystem, ställningsreglage

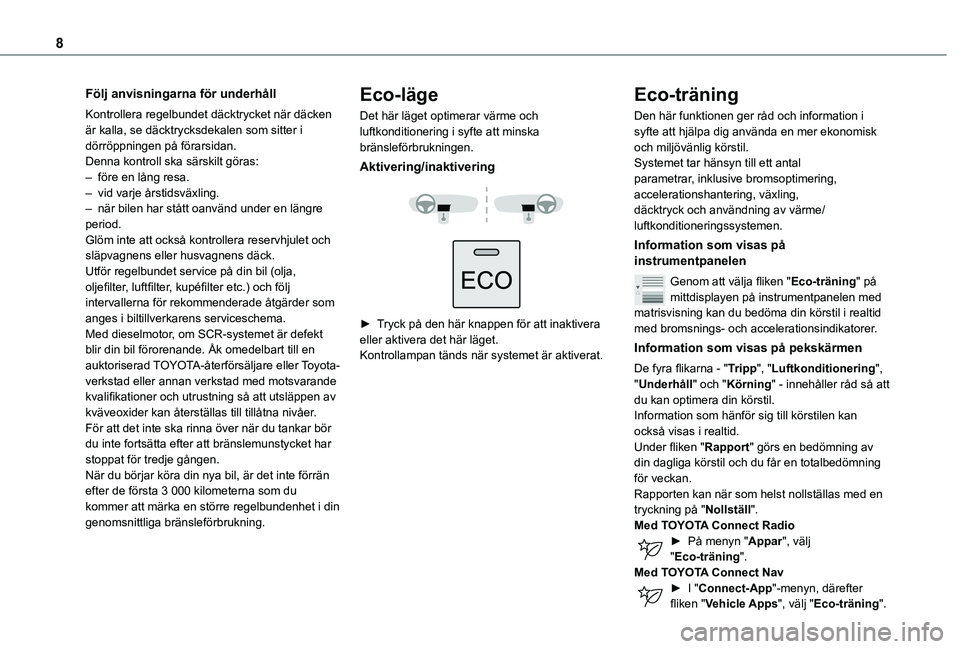

8
Följ anvisningarna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att också kontrollera reservhjulet och släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (olja, oljefilter, luftfilter, kupéfilter etc.) och följ intervallerna för rekommenderade åtgärder som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt blir din bil förorenande. Åk omedelbart till en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning så att utsläppen av kväveoxider kan återställas till tillåtna nivåer.För att det inte ska rinna över när du tankar bör du inte fortsätta efter att bränslemunstycket har
stoppat för tredje gången.När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet i din genomsnittliga bränsleförbrukning.
Eco-läge
Det här läget optimerar värme och luftkonditionering i syfte att minska bränsleförbrukningen.
Aktivering/inaktivering


► Tryck på den här knappen för att inaktivera eller aktivera det här läget.Kontrollampan tänds när systemet är aktiverat.
Eco-träning
Den här funktionen ger råd och information i syfte att hjälpa dig använda en mer ekonomisk och miljövänlig körstil.Systemet tar hänsyn till ett antal parametrar, inklusive bromsoptimering, accelerationshantering, växling, däcktryck och användning av värme/luftkonditioneringssystemen.
Information som visas på instrumentpanelen
Genom att välja fliken "Eco-träning" på mittdisplayen på instrumentpanelen med matrisvisning kan du bedöma din körstil i realtid med bromsnings- och accelerationsindikatorer.
Information som visas på pekskärmen
De fyra flikarna - "Tripp", "Luftkonditionering", "Underhåll" och "Körning" - innehåller råd så att du kan optimera din körstil.Information som hänför sig till körstilen kan också visas i realtid.
Under fliken "Rapport" görs en bedömning av din dagliga körstil och du får en totalbedömning för veckan.Rapporten kan när som helst nollställas med en tryckning på "Nollställ".Med TOYOTA Connect Radio► På menyn "Appar", välj "Eco-träning".Med TOYOTA Connect Nav► I "Connect-App"-menyn, därefter
fliken "Vehicle Apps", välj "Eco-träning".

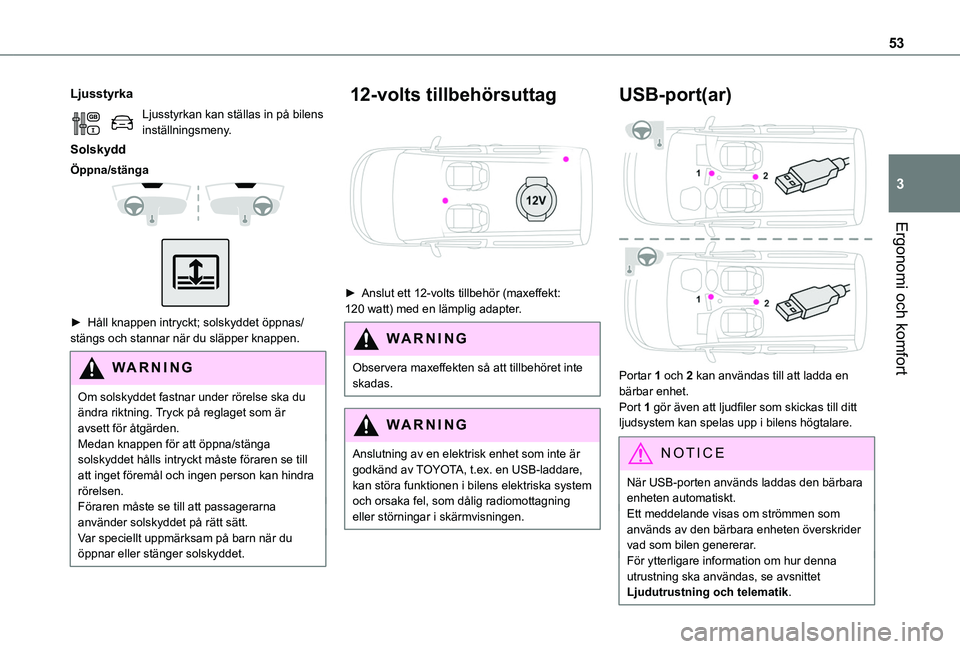

53
Ergonomi och komfort
3
Ljusstyrka
Ljusstyrkan kan ställas in på bilens inställningsmeny.
Solskydd
Öppna/stänga


► Håll knappen intryckt; solskyddet öppnas/stängs och stannar när du släpper knappen.
WARNI NG
Om solskyddet fastnar under rörelse ska du ändra riktning. Tryck på reglaget som är avsett för åtgärden.Medan knappen för att öppna/stänga solskyddet hålls intryckt måste föraren se till att inget föremål och ingen person kan hindra rörelsen.Föraren måste se till att passagerarna använder solskyddet på rätt sätt.Var speciellt uppmärksam på barn när du
öppnar eller stänger solskyddet.
12-volts tillbehörsuttag

► Anslut ett 12-volts tillbehör (maxeffekt: 120 watt) med en lämplig adapter.
WARNI NG
Observera maxeffekten så att tillbehöret inte skadas.
WARNI NG
Anslutning av en elektrisk enhet som inte är godkänd av TOYOTA, t.ex. en USB-laddare, kan störa funktionen i bilens elektriska system och orsaka fel, som dålig radiomottagning eller störningar i skärmvisningen.
USB-port(ar)

Portar 1 och 2 kan användas till att ladda en bärbar enhet.Port 1 gör även att ljudfiler som skickas till ditt ljudsystem kan spelas upp i bilens högtalare.
NOTIC E
När USB-porten används laddas den bärbara enheten automatiskt.Ett meddelande visas om strömmen som används av den bärbara enheten överskrider
vad som bilen genererar.För ytterligare information om hur denna utrustning ska användas, se avsnittet Ljudutrustning och telematik.

66

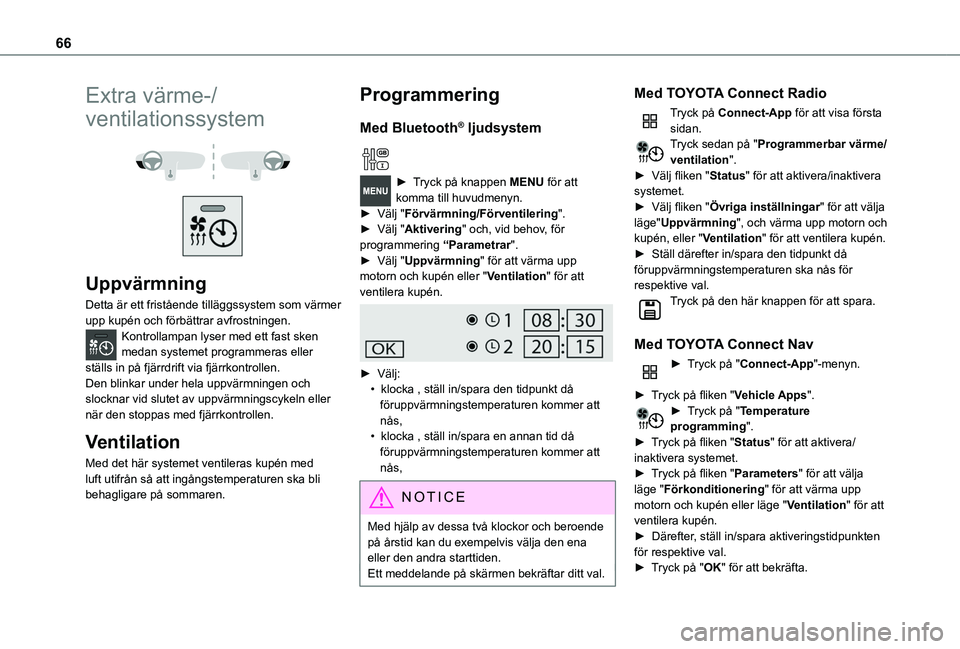

Extra värme-/
ventilationssystem


Uppvärmning
Detta är ett fristående tilläggssystem som värmer upp kupén och förbättrar avfrostningen.Kontrollampan lyser med ett fast sken medan systemet programmeras eller ställs in på fjärrdrift via fjärrkontrollen.Den blinkar under hela uppvärmningen och slocknar vid slutet av uppvärmningscykeln eller när den stoppas med fjärrkontrollen.
Ventilation
Med det här systemet ventileras kupén med luft utifrån så att ingångstemperaturen ska bli behagligare på sommaren.
Programmering
Med Bluetooth® ljudsystem
► Tryck på knappen MENU för att komma till huvudmenyn. ► Välj "Förvärmning/Förventilering".► Välj "Aktivering" och, vid behov, för programmering “Parametrar".► Välj "Uppvärmning" för att värma upp motorn och kupén eller "Ventilation" för att ventilera kupén.

► Välj:• klocka , ställ in/spara den tidpunkt då föruppvärmningstemperaturen kommer att nås,• klocka , ställ in/spara en annan tid då föruppvärmningstemperaturen kommer att nås,
N OTIC E
Med hjälp av dessa två klockor och beroende på årstid kan du exempelvis välja den ena eller den andra starttiden.Ett meddelande på skärmen bekräftar ditt val.
Med TOYOTA Connect Radio
Tryck på Connect-App för att visa första sidan.Tryck sedan på "Programmerbar värme/ventilation".► Välj fliken "Status" för att aktivera/inaktivera systemet.► Välj fliken "Övriga inställningar" för att välja läge"Uppvärmning", och värma upp motorn och kupén, eller "Ventilation" för att ventilera kupén.► Ställ därefter in/spara den tidpunkt då föruppvärmningstemperaturen ska nås för respektive val.Tryck på den här knappen för att spara.
Med TOYOTA Connect Nav
► Tryck på "Connect-App"-menyn.
► Tryck på fliken "Vehicle Apps".► Tryck på "Temperature programming".► Tryck på fliken "Status" för att aktivera/
inaktivera systemet.► Tryck på fliken "Parameters" för att välja läge "Förkonditionering" för att värma upp motorn och kupén eller läge "Ventilation" för att ventilera kupén.► Därefter, ställ in/spara aktiveringstidpunkten för respektive val.► Tryck på "OK" för att bekräfta.

80

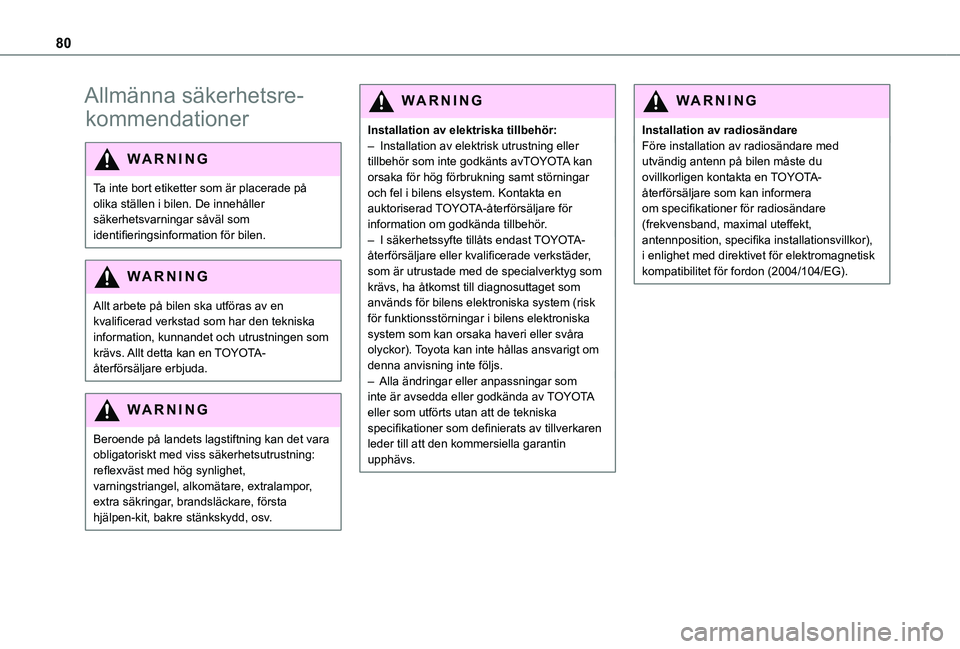

Allmänna säkerhetsre-
kommendationer
WARNI NG
Ta inte bort etiketter som är placerade på olika ställen i bilen. De innehåller säkerhetsvarningar såväl som identifieringsinformation för bilen.
WARNI NG
Allt arbete på bilen ska utföras av en kvalificerad verkstad som har den tekniska information, kunnandet och utrustningen som krävs. Allt detta kan en TOYOTA-återförsäljare erbjuda.
WARNI NG
Beroende på landets lagstiftning kan det vara
obligatoriskt med viss säkerhetsutrustning: reflexväst med hög synlighet, varningstriangel, alkomätare, extralampor, extra säkringar, brandsläckare, första hjälpen-kit, bakre stänkskydd, osv.
WARNI NG
Installation av elektriska tillbehör:– Installation av elektrisk utrustning eller tillbehör som inte godkänts avTOYOTA kan orsaka för hög förbrukning samt störningar och fel i bilens elsystem. Kontakta en auktoriserad TOYOTA-återförsäljare för information om godkända tillbehör.– I säkerhetssyfte tillåts endast TOYOTA-återförsäljare eller kvalificerade verkstäder, som är utrustade med de specialverktyg som krävs, ha åtkomst till diagnosuttaget som används för bilens elektroniska system (risk för funktionsstörningar i bilens elektroniska system som kan orsaka haveri eller svåra olyckor). Toyota kan inte hållas ansvarigt om denna anvisning inte följs.– Alla ändringar eller anpassningar som inte är avsedda eller godkända av TOYOTA eller som utförts utan att de tekniska specifikationer som definierats av tillverkaren leder till att den kommersiella garantin
upphävs.
W ARNI NG
Installation av radiosändareFöre installation av radiosändare med utvändig antenn på bilen måste du ovillkorligen kontakta en TOYOTA-återförsäljare som kan informera om specifikationer för radiosändare (frekvensband, maximal uteffekt, antennposition, specifika installationsvillkor), i enlighet med direktivet för elektromagnetisk kompatibilitet för fordon (2004/104/EG).

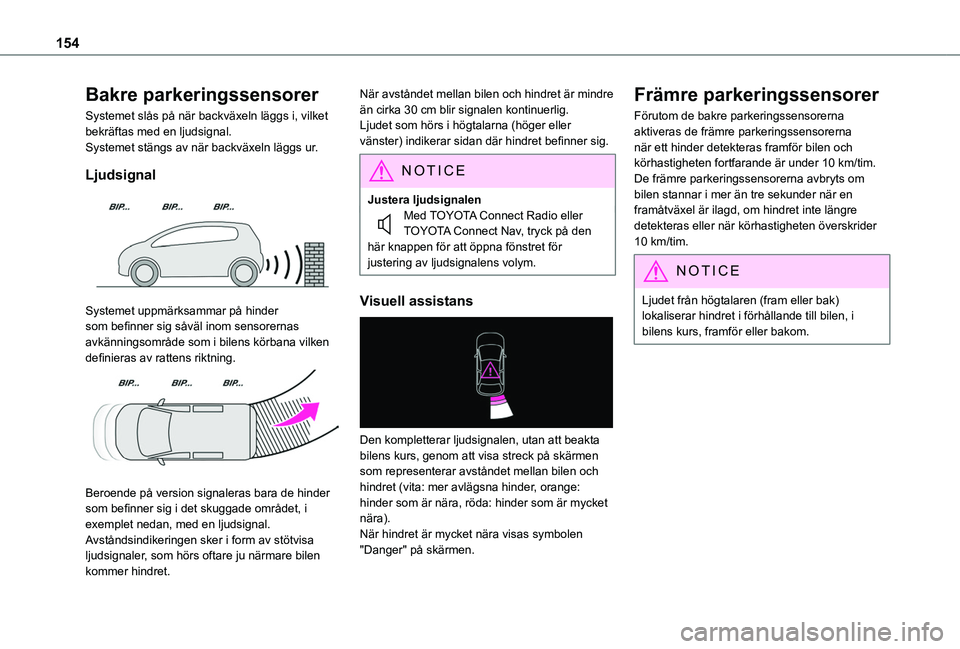

154
Bakre parkeringssensorer
Systemet slås på när backväxeln läggs i, vilket bekräftas med en ljudsignal.Systemet stängs av när backväxeln läggs ur.
Ljudsignal

Systemet uppmärksammar på hinder som befinner sig såväl inom sensorernas avkänningsområde som i bilens körbana vilken definieras av rattens riktning.

Beroende på version signaleras bara de hinder som befinner sig i det skuggade området, i exemplet nedan, med en ljudsignal.Avståndsindikeringen sker i form av stötvisa ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.
När avståndet mellan bilen och hindret är mindre än cirka 30 cm blir signalen kontinuerlig.Ljudet som hörs i högtalarna (höger eller vänster) indikerar sidan där hindret befinner sig.
NOTIC E
Justera ljudsignalenMed TOYOTA Connect Radio eller TOYOTA Connect Nav, tryck på den
här knappen för att öppna fönstret för justering av ljudsignalens volym.
Visuell assistans

Den kompletterar ljudsignalen, utan att beakta bilens kurs, genom att visa streck på skärmen som representerar avståndet mellan bilen och hindret (vita: mer avlägsna hinder, orange: hinder som är nära, röda: hinder som är mycket nära).När hindret är mycket nära visas symbolen "Danger" på skärmen.
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider 10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens kurs, framför eller bakom.

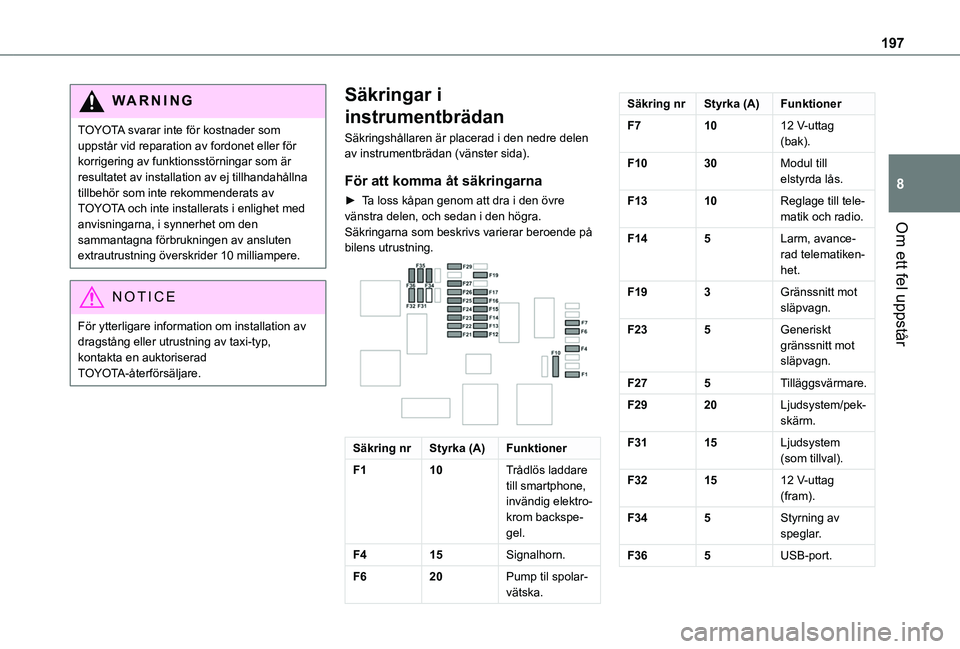

197
Om ett fel uppstår
8
WARNI NG
TOYOTA svarar inte för kostnader som uppstår vid reparation av fordonet eller för korrigering av funktionsstörningar som är resultatet av installation av ej tillhandahållna tillbehör som inte rekommenderats av TOYOTA och inte installerats i enlighet med anvisningarna, i synnerhet om den sammantagna förbrukningen av ansluten extrautrustning överskrider 10 milliampere.
NOTIC E
För ytterligare information om installation av dragstång eller utrustning av taxi-typ, kontakta en auktoriserad TOYOTA-återförsäljare.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (vänster sida).
För att komma åt säkringarna
► Ta loss kåpan genom att dra i den övre vänstra delen, och sedan i den högra.Säkringarna som beskrivs varierar beroende på bilens utrustning.

Säkring nrStyrka (A)Funktioner
F110Trådlös laddare till smartphone, invändig elektro-krom backspe-gel.
F415Signalhorn.
F620Pump til spolar-vätska.
Säkring nrStyrka (A)Funktioner
F71012 V-uttag (bak).
F1030Modul till elstyrda lås.
F1310Reglage till tele-matik och radio.
F145Larm, avance-rad telematiken-het.
F193Gränssnitt mot släpvagn.
F235Generiskt gränssnitt mot släpvagn.
F275Tilläggsvärmare.
F2920Ljudsystem/pek-skärm.
F3115Ljudsystem (som tillval).
F321512 V-uttag (fram).
F345Styrning av speglar.
F365USB-port.

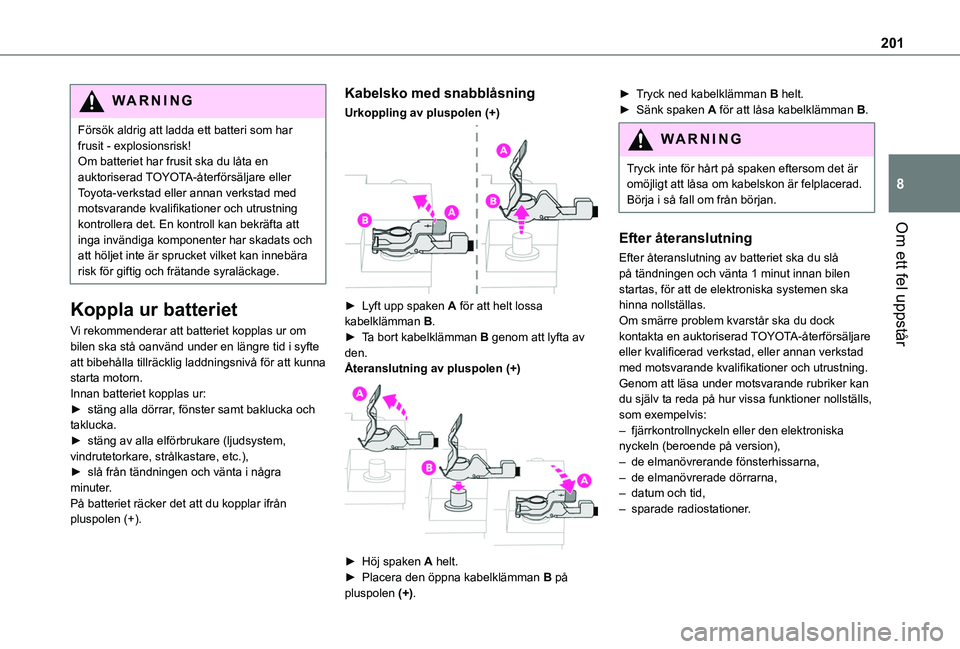

201
Om ett fel uppstår
8
WARNI NG
Försök aldrig att ladda ett batteri som har frusit - explosionsrisk!Om batteriet har frusit ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det. En kontroll kan bekräfta att inga invändiga komponenter har skadats och att höljet inte är sprucket vilket kan innebära risk för giftig och frätande syraläckage.
Koppla ur batteriet
Vi rekommenderar att batteriet kopplas ur om bilen ska stå oanvänd under en längre tid i syfte att bibehålla tillräcklig laddningsnivå för att kunna starta motorn.Innan batteriet kopplas ur:► stäng alla dörrar, fönster samt baklucka och taklucka.► stäng av alla elförbrukare (ljudsystem,
vindrutetorkare, strålkastare, etc.),► slå från tändningen och vänta i några minuter.På batteriet räcker det att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)

► Lyft upp spaken A för att helt lossa kabelklämman B.► Ta bort kabelklämman B genom att lyfta av den.Återanslutning av pluspolen (+)

► Höj spaken A helt.► Placera den öppna kabelklämman B på pluspolen (+).
► Tryck ned kabelklämman B helt.► Sänk spaken A för att låsa kabelklämman B.
WARNI NG
Tryck inte för hårt på spaken eftersom det är omöjligt att låsa om kabelskon är felplacerad. Börja i så fall om från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om smärre problem kvarstår ska du dock kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Genom att läsa under motsvarande rubriker kan du själv ta reda på hur vissa funktioner nollställs, som exempelvis:– fjärrkontrollnyckeln eller den elektroniska nyckeln (beroende på version),– de elmanövrerande fönsterhissarna,– de elmanövrerade dörrarna,– datum och tid,– sparade radiostationer.

210

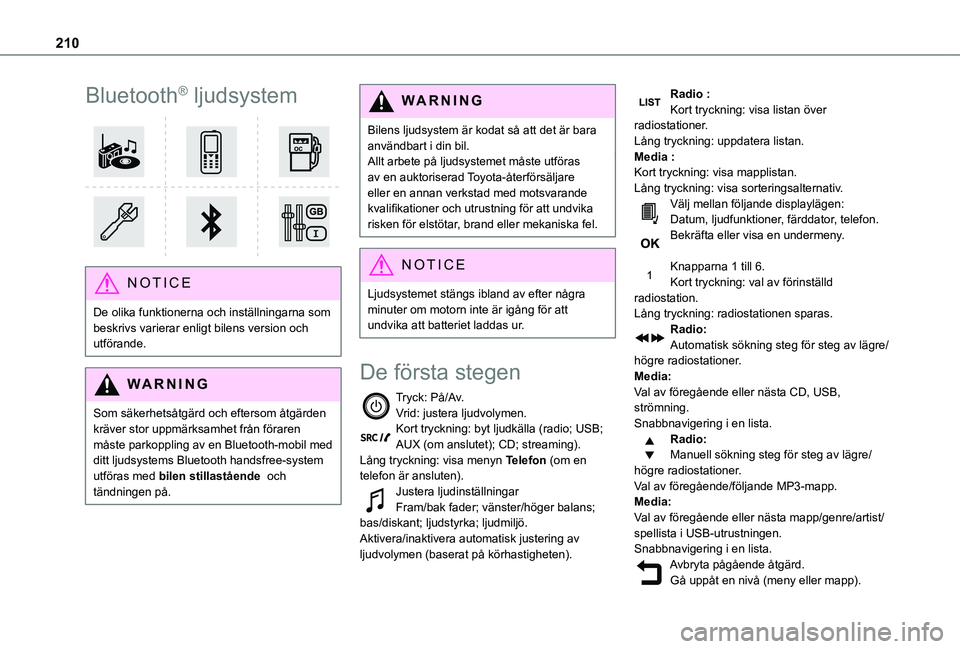

Bluetooth® ljudsystem

NOTIC E
De olika funktionerna och inställningarna som beskrivs varierar enligt bilens version och utförande.
WARNI NG
Som säkerhetsåtgärd och eftersom åtgärden kräver stor uppmärksamhet från föraren
måste parkoppling av en Bluetooth-mobil med ditt ljudsystems Bluetooth handsfree-system utföras med bilen stillastående och tändningen på.
WARNI NG
Bilens ljudsystem är kodat så att det är bara användbart i din bil.Allt arbete på ljudsystemet måste utföras av en auktoriserad Toyota-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning för att undvika risken för elstötar, brand eller mekaniska fel.
NOTIC E
Ljudsystemet stängs ibland av efter några minuter om motorn inte är igång för att undvika att batteriet laddas ur.
De första stegen
Tryck: På/Av.Vrid: justera ljudvolymen.Kort tryckning: byt ljudkälla (radio; USB; AUX (om anslutet); CD; streaming).Lång tryckning: visa menyn Telefon (om en telefon är ansluten).Justera ljudinställningarFram/bak fader; vänster/höger balans; bas/diskant; ljudstyrka; ljudmiljö.Aktivera/inaktivera automatisk justering av ljudvolymen (baserat på körhastigheten).
Radio :Kort tryckning: visa listan över radiostationer.Lång tryckning: uppdatera listan.Media :Kort tryckning: visa mapplistan.Lång tryckning: visa sorteringsalternativ.Välj mellan följande displaylägen: Datum, ljudfunktioner, färddator, telefon.Bekräfta eller visa en undermeny.
Knapparna 1 till 6.Kort tryckning: val av förinställd radiostation.Lång tryckning: radiostationen sparas.Radio:Automatisk sökning steg för steg av lägre/högre radiostationer.Media:Val av föregående eller nästa CD, USB, strömning.Snabbnavigering i en lista.Radio:
Manuell sökning steg för steg av lägre/högre radiostationer.Val av föregående/följande MP3-mapp.Media:Val av föregående eller nästa mapp/genre/artist/spellista i USB-utrustningen.Snabbnavigering i en lista.Avbryta pågående åtgärd.Gå uppåt en nivå (meny eller mapp).
