TOYOTA PROACE CITY VERSO 2020 Eksploatavimo vadovas (in Lithuanian)

181
Gedimo kelyje atveju
8

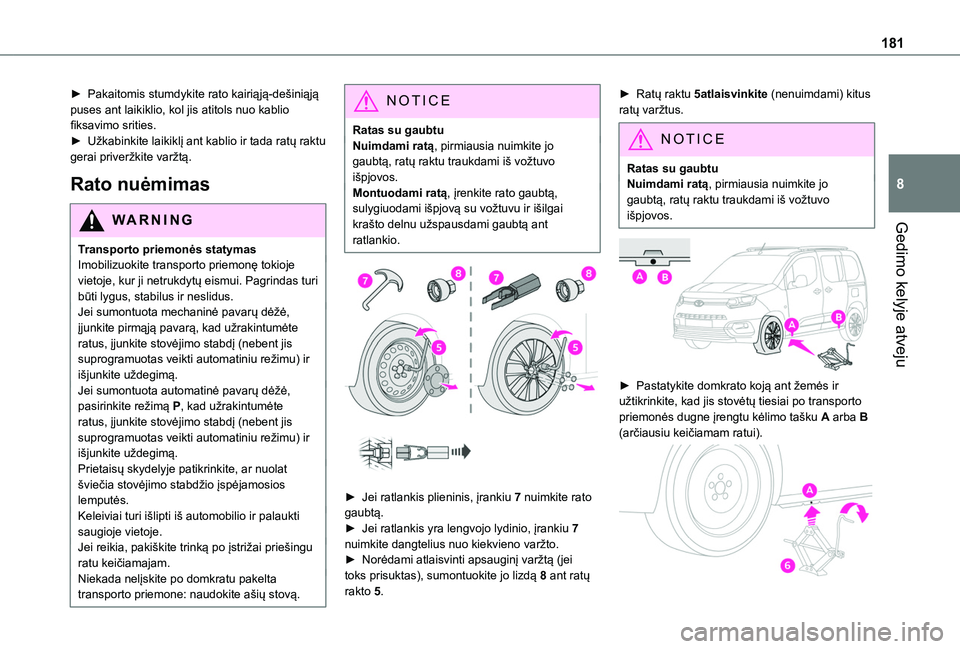

► Pakaitomis stumdykite rato kairiąją-dešiniąją puses ant laikiklio, kol jis atitols nuo kablio fiksavimo srities.► Užkabinkite laikiklį ant kablio ir tada ratų raktu gerai priveržkite varžtą.
Rato nuėmimas
WARNI NG
Transporto priemonės statymasImobilizuokite transporto priemonę tokioje vietoje, kur ji netrukdytų eismui. Pagrindas turi būti lygus, stabilus ir neslidus.Jei sumontuota mechaninė pavarų dėžė, įjunkite pirmąją pavarą, kad užrakintumėte ratus, įjunkite stovėjimo stabdį (nebent jis suprogramuotas veikti automatiniu režimu) ir išjunkite uždegimą.Jei sumontuota automatinė pavarų dėžė, pasirinkite režimą P, kad užrakintumėte ratus, įjunkite stovėjimo stabdį (nebent jis suprogramuotas veikti automatiniu režimu) ir
išjunkite uždegimą.Prietaisų skydelyje patikrinkite, ar nuolat šviečia stovėjimo stabdžio įspėjamosios lemputės.Keleiviai turi išlipti iš automobilio ir palaukti saugioje vietoje.Jei reikia, pakiškite trinką po įstrižai priešingu ratu keičiamajam.Niekada nelįskite po domkratu pakelta transporto priemone: naudokite ašių stovą.
NOTIC E
Ratas su gaubtuNuimdami ratą, pirmiausia nuimkite jo gaubtą, ratų raktu traukdami iš vožtuvo išpjovos.Montuodami ratą, įrenkite rato gaubtą, sulygiuodami išpjovą su vožtuvu ir išilgai krašto delnu užspausdami gaubtą ant ratlankio.


► Jei ratlankis plieninis, įrankiu 7 nuimkite rato gaubtą.► Jei ratlankis yra lengvojo lydinio, įrankiu 7 nuimkite dangtelius nuo kiekvieno varžto.
► Norėdami atlaisvinti apsauginį varžtą (jei toks prisuktas), sumontuokite jo lizdą 8 ant ratų rakto 5.
► Ratų raktu 5atlaisvinkite (nenuimdami) kitus ratų varžtus.
NOTIC E
Ratas su gaubtuNuimdami ratą, pirmiausia nuimkite jo gaubtą, ratų raktu traukdami iš vožtuvo išpjovos.


► Pastatykite domkrato koją ant žemės ir užtikrinkite, kad jis stovėtų tiesiai po transporto priemonės dugne įrengtu kėlimo tašku A arba B (arčiausiu keičiamam ratui).

182

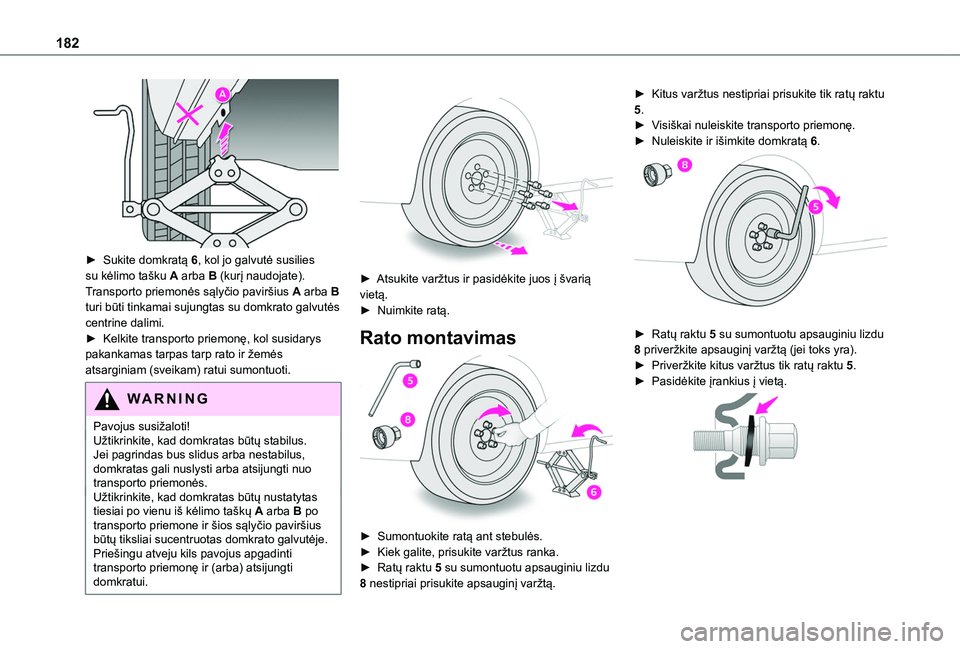

► Sukite domkratą 6, kol jo galvutė susilies su kėlimo tašku A arba B (kurį naudojate). Transporto priemonės sąlyčio paviršius A arba B turi būti tinkamai sujungtas su domkrato galvutės centrine dalimi.► Kelkite transporto priemonę, kol susidarys pakankamas tarpas tarp rato ir žemės atsarginiam (sveikam) ratui sumontuoti.
WARNI NG
Pavojus susižaloti!Užtikrinkite, kad domkratas būtų stabilus. Jei pagrindas bus slidus arba nestabilus, domkratas gali nuslysti arba atsijungti nuo transporto priemonės.Užtikrinkite, kad domkratas būtų nustatytas tiesiai po vienu iš kėlimo taškų A arba B po transporto priemone ir šios sąlyčio paviršius būtų tiksliai sucentruotas domkrato galvutėje. Priešingu atveju kils pavojus apgadinti transporto priemonę ir (arba) atsijungti domkratui.


► Atsukite varžtus ir pasidėkite juos į švarią vietą.► Nuimkite ratą.
Rato montavimas

► Sumontuokite ratą ant stebulės.► Kiek galite, prisukite varžtus ranka.► Ratų raktu 5 su sumontuotu apsauginiu lizdu 8 nestipriai prisukite apsauginį varžtą.
► Kitus varžtus nestipriai prisukite tik ratų raktu 5.► Visiškai nuleiskite transporto priemonę.► Nuleiskite ir išimkite domkratą 6.

► Ratų raktu 5 su sumontuotu apsauginiu lizdu 8 priveržkite apsauginį varžtą (jei toks yra).► Priveržkite kitus varžtus tik ratų raktu 5.► Pasidėkite įrankius į vietą.

183
Gedimo kelyje atveju
8

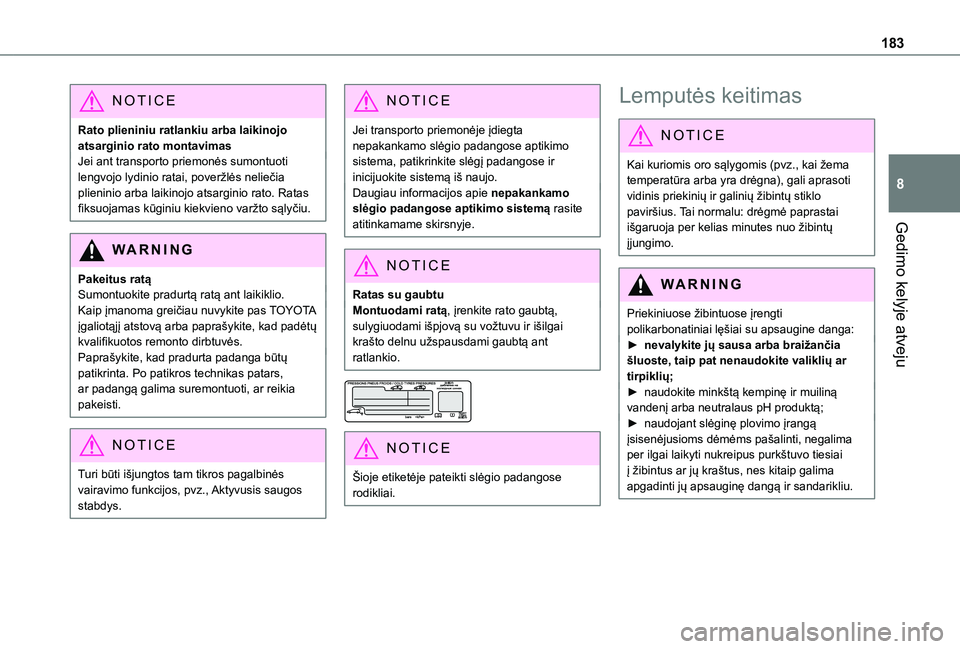

NOTIC E
Rato plieniniu ratlankiu arba laikinojo atsarginio rato montavimasJei ant transporto priemonės sumontuoti lengvojo lydinio ratai, poveržlės neliečia plieninio arba laikinojo atsarginio rato. Ratas fiksuojamas kūginiu kiekvieno varžto sąlyčiu.
WARNI NG
Pakeitus ratąSumontuokite pradurtą ratą ant laikiklio.Kaip įmanoma greičiau nuvykite pas TOYOTA įgaliotąjį atstovą arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Paprašykite, kad pradurta padanga būtų patikrinta. Po patikros technikas patars, ar padangą galima suremontuoti, ar reikia pakeisti.
NOTIC E
Turi būti išjungtos tam tikros pagalbinės vairavimo funkcijos, pvz., Aktyvusis saugos stabdys.
NOTIC E
Jei transporto priemonėje įdiegta nepakankamo slėgio padangose aptikimo sistema, patikrinkite slėgį padangose ir inicijuokite sistemą iš naujo.Daugiau informacijos apie nepakankamo slėgio padangose aptikimo sistemą rasite atitinkamame skirsnyje.
NOTIC E
Ratas su gaubtuMontuodami ratą, įrenkite rato gaubtą, sulygiuodami išpjovą su vožtuvu ir išilgai krašto delnu užspausdami gaubtą ant ratlankio.


NOTIC E
Šioje etiketėje pateikti slėgio padangose rodikliai.
Lemputės keitimas
NOTIC E
Kai kuriomis oro sąlygomis (pvz., kai žema temperatūra arba yra drėgna), gali aprasoti vidinis priekinių ir galinių žibintų stiklo paviršius. Tai normalu: drėgmė paprastai išgaruoja per kelias minutes nuo žibintų įjungimo.
WARNI NG
Priekiniuose žibintuose įrengti polikarbonatiniai lęšiai su apsaugine danga:► nevalykite jų sausa arba braižančia šluoste, taip pat nenaudokite valiklių ar tirpiklių;► naudokite minkštą kempinę ir muiliną vandenį arba neutralaus pH produktą;► naudojant slėginę plovimo įrangą įsisenėjusioms dėmėms pašalinti, negalima
per ilgai laikyti nukreipus purkštuvo tiesiai į žibintus ar jų kraštus, nes kitaip galima apgadinti jų apsauginę dangą ir sandarikliu.

184
WARNI NG
Lemputes galima keisti tik išjungus uždegimą ir žibintus bei palaukus kelias minutes, kad nenusidegintumėte!Nelieskite lemputės plikais pirštais: naudokite pluošto nepaliekančią šluostę.Labai svarbu naudoti tik „Anti-UV“ tipo lemputes, kad neapgadintumėte priekinio žibinto.Perdegusias lemputes būtina keisti naujomis to paties tipo ir specifikacijos lemputėmis.
WARNI NG
Variklio gaubto atidarymas / prieiga prie lempučiųKai variklis karštas, būkite atidūs, kad nenudegtumėte!Būkite atsargūs su objektais ar drabužiais, kuriuos gali įtraukti aušinimo ventiliatoriaus mentės, nes kyla pavojus pasismaugti!
NOTIC E
Halogeninės lemputės (Hx)Siekdami užtikrinti gerą apšvietimą, patikrinkite, ar lemputė tinkamai įstatyta į jos korpusą.
WARNI NG
Pakeitus lemputęNorėdami sumontuoti atgal, atlikite montavimo veiksmus atvirkštine tvarka.Labai atsargiai uždarykite apsauginį dangtelį, kad gerai užsandarintumėte žibintus.
Šviesos diodų priekiniai ir
kiti žibintai
Atsižvelgiant į versiją, susiję tokie priekinių ir kitų žibintų tipai:– dieniniai žibintai / šoniniai žibintai.
WARNI NG
Prireikus pakeisti šio tipo lemputę, reikia susisiekti su TOYOTA įgaliotuoju atstovu arba kvalifikuotu autoservisu.
Lempučių tipai
Transporto priemonėje įrengta įvairių tipų lempučių. Kaip jas išimti:

A tipasStiklinė lemputė: traukite švelniai, kadangi ji įrengiama prispaudžiant.
B tipasKištukinė lemputė: įspauskite lemputę ir pasukite prieš laikrodžio rodyklę.
C tipasHalogeninė lemputė: atleiskite fiksavimo spyruoklę nuo jos korpuso.
D tipasHalogeninė lemputė: pasukite lemputę prieš laikrodžio rodyklę.
N OTIC E
Atlikę kiekvieną veiksmą, patikrinkite, ar veikia apšvietimas.

185
Gedimo kelyje atveju
8
Priekiniai žibintai
Daugiau informacijos apie lempučių keitimą ir jų tipus rasite atitinkamame skirsnyje.

1.Šoniniai / dieniniai žibintai.A tipas, W21 / 5 W
2.Tolimųjų šviesų priekiniai žibintai.C tipas, H1
3.Artimųjų šviesų priekiniai žibintai.C tipas, H7
4.Posūkio žibintas.B tipas, PY21W
5.Rūko žibintas.D tipas, H11
Šoninis posūkio žibintas
A tipas, WY5W – 5 W (gintaro spalvos)

– Pastumkite posūkio žibintą link galinės dalies ir atleiskite.– Montuodami pastumkite žibintą link priekinės dalies ir grąžinkite į galinę.Gintaro spalvos lemputės (posūkio žibintai ir šoniniai posūkio žibintai) turi būti keičiamos identiškos specifikacijos ir spalvos lemputėmis.
Artimųjų šviesų priekiniai žibintai
C tipas, H7

► Nuimkite apsauginį dangtelį, patraukdami ąselę. ► Pasukite bloką atramos atžvilgiu.► Patraukite lemputės jungtį.► Išimkite lemputę ir pakeiskite.
NOTIC E
Perstumkite apsauginį dangtelį laikydami ąselę pasiekiamą.

186

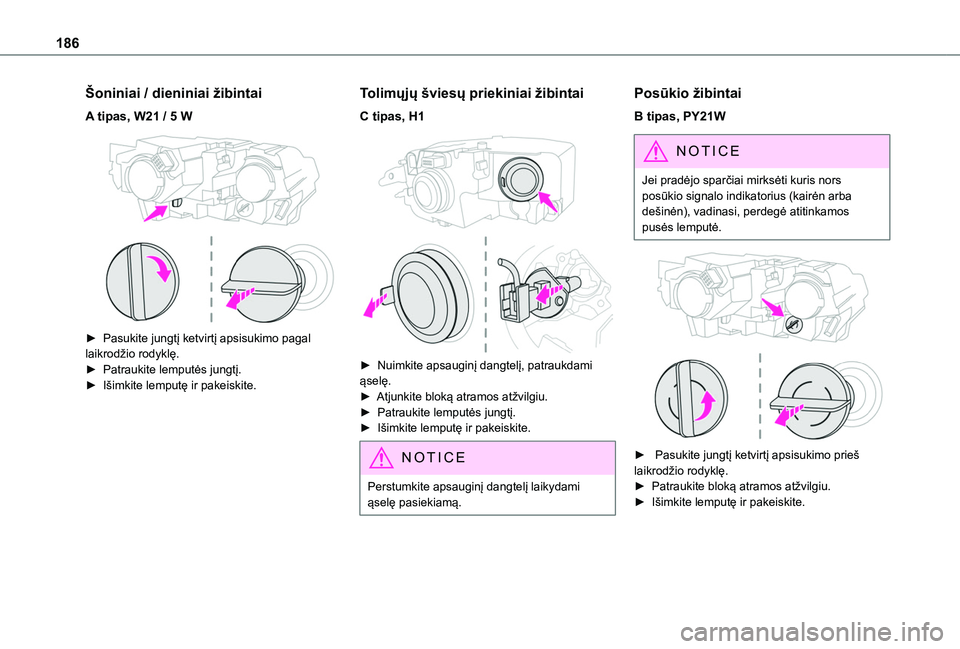

Šoniniai / dieniniai žibintai
A tipas, W21 / 5 W

► Pasukite jungtį ketvirtį apsisukimo pagal laikrodžio rodyklę.► Patraukite lemputės jungtį.► Išimkite lemputę ir pakeiskite.
Tolimųjų šviesų priekiniai žibintai
C tipas, H1

► Nuimkite apsauginį dangtelį, patraukdami ąselę.► Atjunkite bloką atramos atžvilgiu.► Patraukite lemputės jungtį.► Išimkite lemputę ir pakeiskite.
NOTIC E
Perstumkite apsauginį dangtelį laikydami ąselę pasiekiamą.
Posūkio žibintai
B tipas, PY21W
NOTIC E
Jei pradėjo sparčiai mirksėti kuris nors posūkio signalo indikatorius (kairėn arba dešinėn), vadinasi, perdegė atitinkamos pusės lemputė.


► Pasukite jungtį ketvirtį apsisukimo prieš laikrodžio rodyklę.
► Patraukite bloką atramos atžvilgiu.► Išimkite lemputę ir pakeiskite.

187
Gedimo kelyje atveju
8

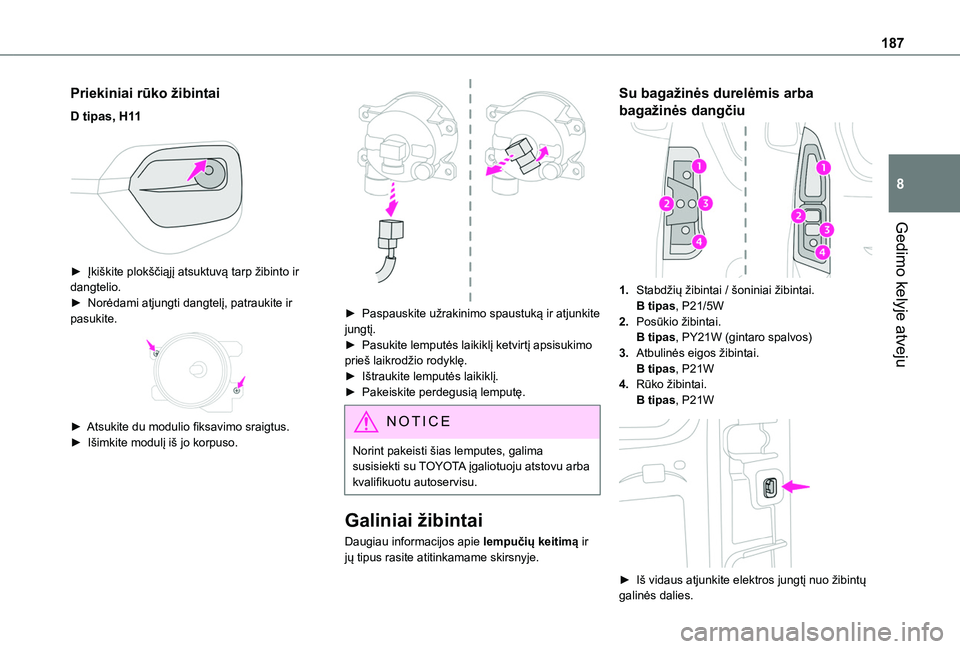

Priekiniai rūko žibintai
D tipas, H11

► Įkiškite plokščiąjį atsuktuvą tarp žibinto ir dangtelio.► Norėdami atjungti dangtelį, patraukite ir pasukite.

► Atsukite du modulio fiksavimo sraigtus.► Išimkite modulį iš jo korpuso.

► Paspauskite užrakinimo spaustuką ir atjunkite jungtį.► Pasukite lemputės laikiklį ketvirtį apsisukimo prieš laikrodžio rodyklę.► Ištraukite lemputės laikiklį.► Pakeiskite perdegusią lemputę.
NOTIC E
Norint pakeisti šias lemputes, galima susisiekti su TOYOTA įgaliotuoju atstovu arba kvalifikuotu autoservisu.
Galiniai žibintai
Daugiau informacijos apie lempučių keitimą ir jų tipus rasite atitinkamame skirsnyje.
Su bagažinės durelėmis arba
bagažinės dangčiu
1.Stabdžių žibintai / šoniniai žibintai.B tipas, P21/5W
2.Posūkio žibintai.B tipas, PY21W (gintaro spalvos)
3.Atbulinės eigos žibintai.B tipas, P21W
4.Rūko žibintai.B tipas, P21W

► Iš vidaus atjunkite elektros jungtį nuo žibintų galinės dalies.

188

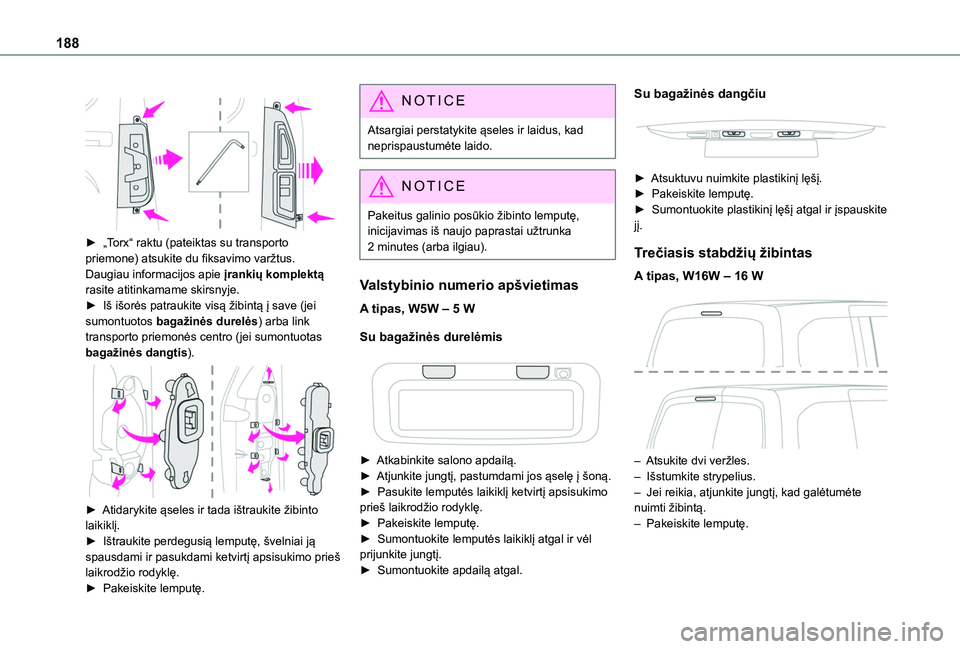

► „Torx“ raktu (pateiktas su transporto
priemone) atsukite du fiksavimo varžtus.Daugiau informacijos apie įrankių komplektą rasite atitinkamame skirsnyje.► Iš išorės patraukite visą žibintą į save (jei sumontuotos bagažinės durelės) arba link transporto priemonės centro (jei sumontuotas bagažinės dangtis).

► Atidarykite ąseles ir tada ištraukite žibinto laikiklį.► Ištraukite perdegusią lemputę, švelniai ją
spausdami ir pasukdami ketvirtį apsisukimo prieš laikrodžio rodyklę.► Pakeiskite lemputę.
NOTIC E
Atsargiai perstatykite ąseles ir laidus, kad neprispaustumėte laido.
NOTIC E
Pakeitus galinio posūkio žibinto lemputę, inicijavimas iš naujo paprastai užtrunka
2 minutes (arba ilgiau).
Valstybinio numerio apšvietimas
A tipas, W5W – 5 W
Su bagažinės durelėmis


► Atkabinkite salono apdailą.► Atjunkite jungtį, pastumdami jos ąselę į šoną.
► Pasukite lemputės laikiklį ketvirtį apsisukimo prieš laikrodžio rodyklę.► Pakeiskite lemputę.► Sumontuokite lemputės laikiklį atgal ir vėl prijunkite jungtį.► Sumontuokite apdailą atgal.
Su bagažinės dangčiu


► Atsuktuvu nuimkite plastikinį lęšį.► Pakeiskite lemputę.► Sumontuokite plastikinį lęšį atgal ir įspauskite jį.
Trečiasis stabdžių žibintas
A tipas, W16W – 16 W

– Atsukite dvi veržles.– Išstumkite strypelius.– Jei reikia, atjunkite jungtį, kad galėtumėte nuimti žibintą.– Pakeiskite lemputę.

189
Gedimo kelyje atveju
8

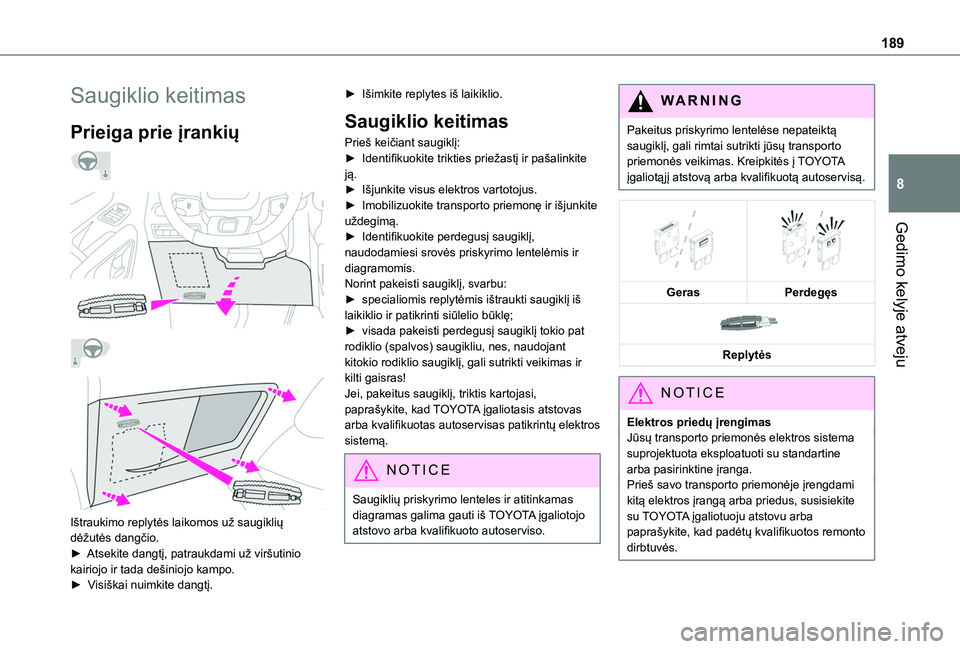

Saugiklio keitimas
Prieiga prie įrankių




Ištraukimo replytės laikomos už saugiklių dėžutės dangčio.
► Atsekite dangtį, patraukdami už viršutinio kairiojo ir tada dešiniojo kampo.► Visiškai nuimkite dangtį.
► Išimkite replytes iš laikiklio.
Saugiklio keitimas
Prieš keičiant saugiklį:► Identifikuokite trikties priežastį ir pašalinkite ją.► Išjunkite visus elektros vartotojus.► Imobilizuokite transporto priemonę ir išjunkite uždegimą.► Identifikuokite perdegusį saugiklį, naudodamiesi srovės priskyrimo lentelėmis ir diagramomis.Norint pakeisti saugiklį, svarbu:► specialiomis replytėmis ištraukti saugiklį iš laikiklio ir patikrinti siūlelio būklę;► visada pakeisti perdegusį saugiklį tokio pat rodiklio (spalvos) saugikliu, nes, naudojant kitokio rodiklio saugiklį, gali sutrikti veikimas ir kilti gaisras!Jei, pakeitus saugiklį, triktis kartojasi, paprašykite, kad TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas patikrintų elektros sistemą.
NOTIC E
Saugiklių priskyrimo lenteles ir atitinkamas diagramas galima gauti iš TOYOTA įgaliotojo atstovo arba kvalifikuoto autoserviso.
WARNI NG
Pakeitus priskyrimo lentelėse nepateiktą saugiklį, gali rimtai sutrikti jūsų transporto priemonės veikimas. Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.




GerasPerdegęs

Replytės
NOTIC E
Elektros priedų įrengimasJūsų transporto priemonės elektros sistema suprojektuota eksploatuoti su standartine arba pasirinktine įranga.
Prieš savo transporto priemonėje įrengdami kitą elektros įrangą arba priedus, susisiekite su TOYOTA įgaliotuoju atstovu arba paprašykite, kad padėtų kvalifikuotos remonto
dirbtuvės.

190
WARNI NG
TOYOTA neatsako už sąnaudas, galinčias atsirasti prireikus remontuoti jūsų transporto priemonę arba šalinti veikimo sutrikimus, susijusius su TOYOTA nesiūlomų ir nerekomenduojamų priedų įrengimu arba jų sumontavimu ne pagal instrukcijas, ypač – kai bendrosios visos prijungtos papildomos įrangos srovės stipris viršija 10 miliamperų.
NOTIC E
Daugiau informacijos apie vilkimo kablio arba TAKSI tipo įrangos sumontavimą gausite susisiekę su TOYOTA įgaliotuoju atstovu.

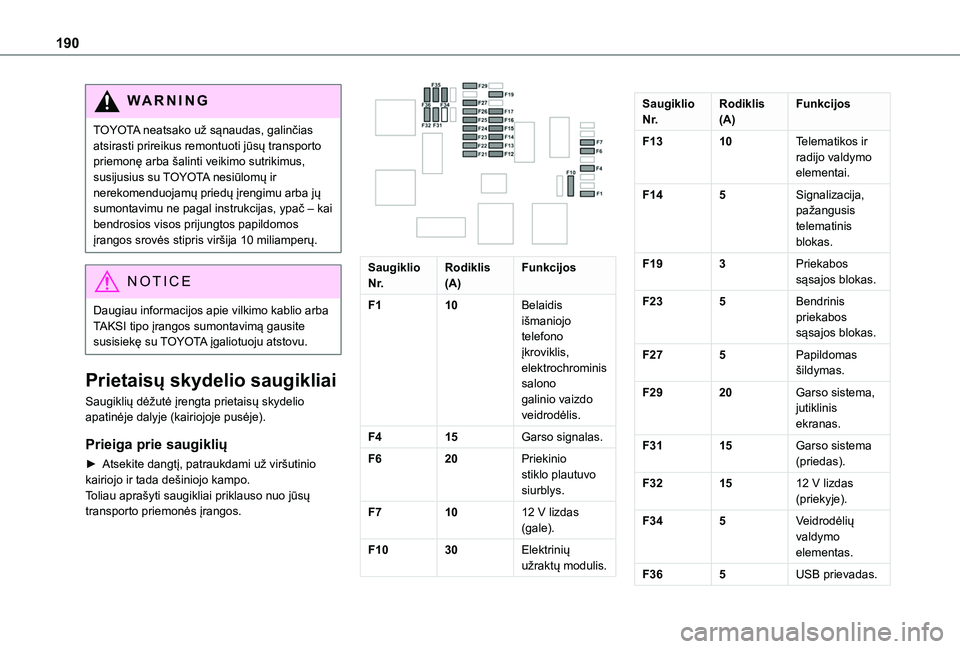

Prietaisų skydelio saugikliai
Saugiklių dėžutė įrengta prietaisų skydelio apatinėje dalyje (kairiojoje pusėje).
Prieiga prie saugiklių
► Atsekite dangtį, patraukdami už viršutinio kairiojo ir tada dešiniojo kampo.Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.

Saugiklio N r.Rodiklis (A)Funkcijos
F110Belaidis išmaniojo telefono įkroviklis, elektrochrominis salono galinio vaizdo veidrodėlis.
F415Garso signalas.
F620Priekinio stiklo plautuvo siurblys.
F71012 V lizdas (gale).
F1030Elektrinių užraktų modulis.
Saugiklio N r.Rodiklis (A)Funkcijos
F1310Telematikos ir radijo valdymo elementai.
F145Signalizacija, pažangusis telematinis blokas.
F193Priekabos sąsajos blokas.
F235Bendrinis priekabos sąsajos blokas.
F275Papildomas šildymas.
F2920Garso sistema, jutiklinis ekranas.
F3115Garso sistema (priedas).
F321512 V lizdas (priekyje).
F345Veidrodėlių valdymo
elementas.
F365USB prievadas.
