Če pride do okvare
8
Smerniki
Tip B, PY21W
NOTIC E
Hitro utripanje lučke smernika (levega ali desnega) označuje, da je ena od žarnic na ustrezni strani pregorela.

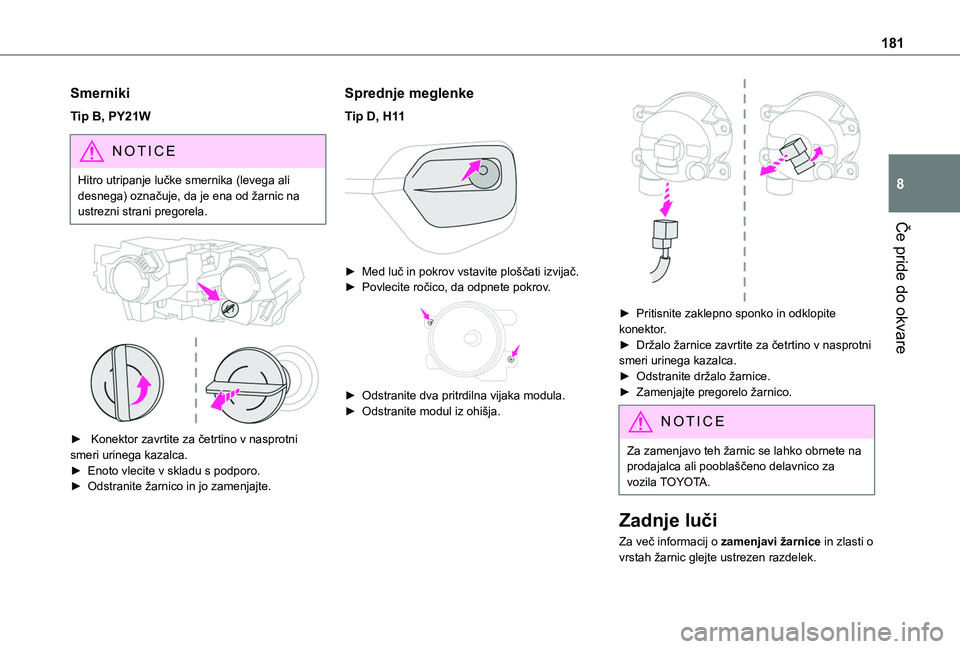

► Konektor zavrtite za četrtino v nasprotni smeri urinega kazalca.► Enoto vlecite v skladu s podporo.
► Odstranite žarnico in jo zamenjajte.
Sprednje meglenke
Tip D, H11

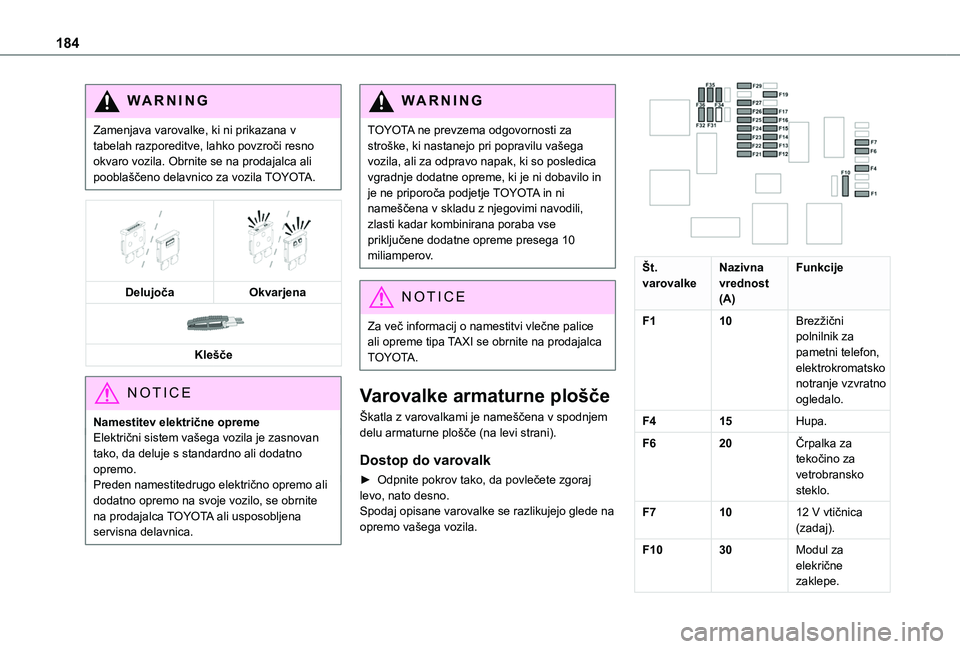

► Med luč in pokrov vstavite ploščati izvijač.► Povlecite ročico, da odpnete pokrov.

► Odstranite dva pritrdilna vijaka modula.► Odstranite modul iz ohišja.

► Pritisnite zaklepno sponko in odklopite konektor.► Držalo žarnice zavrtite za četrtino v nasprotni smeri urinega kazalca.► Odstranite držalo žarnice.► Zamenjajte pregorelo žarnico.
NOTIC E
Za zamenjavo teh žarnic se lahko obrnete na prodajalca ali pooblaščeno delavnico za vozila TOYOTA.
Zadnje luči
Za več informacij o zamenjavi žarnice in zlasti o vrstah žarnic glejte ustrezen razdelek.

182

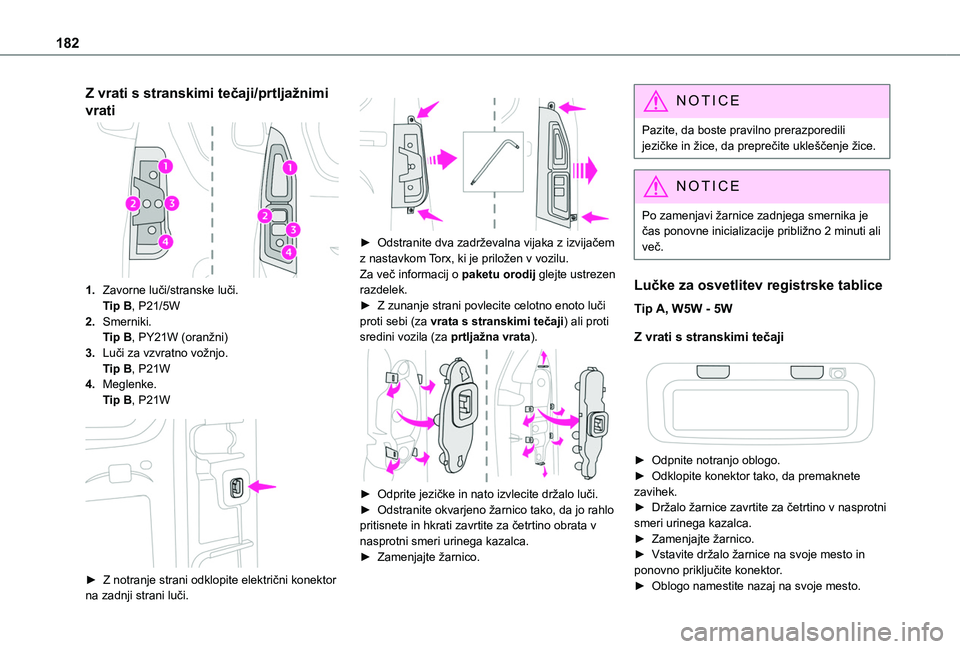

Z vrati s stranskimi tečaji/prtljažnimi
vrati
1.Zavorne luči/stranske luči.Tip B, P21/5W
2.Smerniki.Tip B, PY21W (oranžni)
3.Luči za vzvratno vožnjo.Tip B, P21W
4.Meglenke.Tip B, P21W

► Z notranje strani odklopite električni konektor na zadnji strani luči.


► Odstranite dva zadrževalna vijaka z izvijačem
z nastavkom Torx, ki je priložen v vozilu.Za več informacij o paketu orodij glejte ustrezen razdelek.► Z zunanje strani povlecite celotno enoto luči proti sebi (za vrata s stranskimi tečaji) ali proti sredini vozila (za prtljažna vrata).

► Odprite jezičke in nato izvlecite držalo luči.► Odstranite okvarjeno žarnico tako, da jo rahlo pritisnete in hkrati zavrtite za četrtino obrata v nasprotni smeri urinega kazalca.
► Zamenjajte žarnico.
NOTIC E
Pazite, da boste pravilno prerazporedili jezičke in žice, da preprečite ukleščenje žice.
NOTIC E
Po zamenjavi žarnice zadnjega smernika je čas ponovne inicializacije približno 2 minuti ali
več.
Lučke za osvetlitev registrske tablice
Tip A, W5W - 5W
Z vrati s stranskimi tečaji


► Odpnite notranjo oblogo.► Odklopite konektor tako, da premaknete
zavihek.► Držalo žarnice zavrtite za četrtino v nasprotni smeri urinega kazalca.► Zamenjajte žarnico.► Vstavite držalo žarnice na svoje mesto in ponovno priključite konektor.► Oblogo namestite nazaj na svoje mesto.

183
Če pride do okvare
8
S prtljažnimi vrati

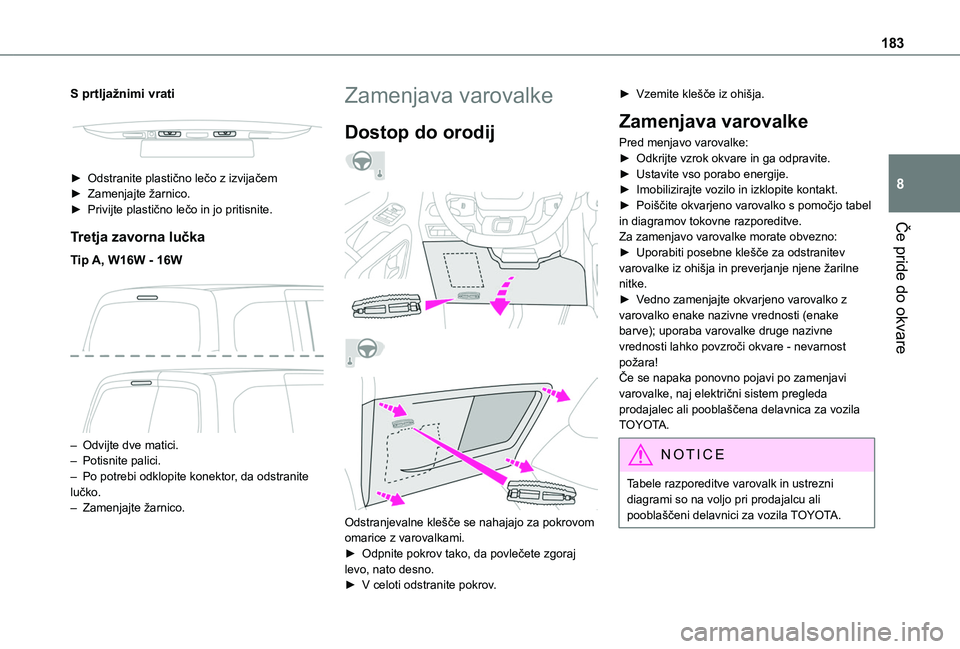

► Odstranite plastično lečo z izvijačem► Zamenjajte žarnico.► Privijte plastično lečo in jo pritisnite.
Tretja zavorna lučka
Tip A, W16W - 16W

– Odvijte dve matici.– Potisnite palici.– Po potrebi odklopite konektor, da odstranite lučko.– Zamenjajte žarnico.
Zamenjava varovalke
Dostop do orodij




Odstranjevalne klešče se nahajajo za pokrovom omarice z varovalkami.
► Odpnite pokrov tako, da povlečete zgoraj levo, nato desno.► V celoti odstranite pokrov.
► Vzemite klešče iz ohišja.
Zamenjava varovalke
Pred menjavo varovalke:► Odkrijte vzrok okvare in ga odpravite.► Ustavite vso porabo energije.► Imobilizirajte vozilo in izklopite kontakt.► Poiščite okvarjeno varovalko s pomočjo tabel in diagramov tokovne razporeditve.Za zamenjavo varovalke morate obvezno:► Uporabiti posebne klešče za odstranitev varovalke iz ohišja in preverjanje njene žarilne nitke.► Vedno zamenjajte okvarjeno varovalko z varovalko enake nazivne vrednosti (enake barve); uporaba varovalke druge nazivne vrednosti lahko povzroči okvare - nevarnost požara!Če se napaka ponovno pojavi po zamenjavi varovalke, naj električni sistem pregleda prodajalec ali pooblaščena delavnica za vozila TOYOTA.
NOTIC E
Tabele razporeditve varovalk in ustrezni diagrami so na voljo pri prodajalcu ali pooblaščeni delavnici za vozila TOYOTA.

184
WARNI NG
Zamenjava varovalke, ki ni prikazana v tabelah razporeditve, lahko povzroči resno okvaro vozila. Obrnite se na prodajalca ali pooblaščeno delavnico za vozila TOYOTA.




DelujočaOkvarjena

Klešče
NOTIC E
Namestitev električne opremeElektrični sistem vašega vozila je zasnovan tako, da deluje s standardno ali dodatno opremo.
Preden namestitedrugo električno opremo ali dodatno opremo na svoje vozilo, se obrnite na prodajalca TOYOTA ali usposobljena servisna delavnica.
WARNI NG
TOYOTA ne prevzema odgovornosti za stroške, ki nastanejo pri popravilu vašega vozila, ali za odpravo napak, ki so posledica vgradnje dodatne opreme, ki je ni dobavilo in je ne priporoča podjetje TOYOTA in ni nameščena v skladu z njegovimi navodili, zlasti kadar kombinirana poraba vse priključene dodatne opreme presega 10 miliamperov.
NOTIC E
Za več informacij o namestitvi vlečne palice ali opreme tipa TAXI se obrnite na prodajalca TOYOTA.
Varovalke armaturne plošče
Škatla z varovalkami je nameščena v spodnjem delu armaturne plošče (na levi strani).
Dostop do varovalk
► Odpnite pokrov tako, da povlečete zgoraj levo, nato desno.Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.

Št. varovalkeNazivna vrednost (A)
Funkcije
F110Brezžični polnilnik za pametni telefon, elektrokromatsko notranje vzvratno ogledalo.
F415Hupa.
F620Črpalka za tekočino za vetrobransko steklo.
F71012 V vtičnica (zadaj).
F1030Modul za elekrične zaklepe.

185
Če pride do okvare
8
Št. varovalkeNazivna vrednost (A)
Funkcije
F1310Telematika in gumbi za radio.
F145Alarm, napredna telematična enota.
F193Enota vmesnika prikolice.
F235Enota splošnega vmesnika prikolice.
F275Dodatno gretje.
F2920Zvočni sistem, zaslon na dotik.
F3115Zvočni sistem (kot dodatna oprema).
F321512 V vtičnica (spredaj)
F345Upravljanje ogledala.
F365Vrata USB.

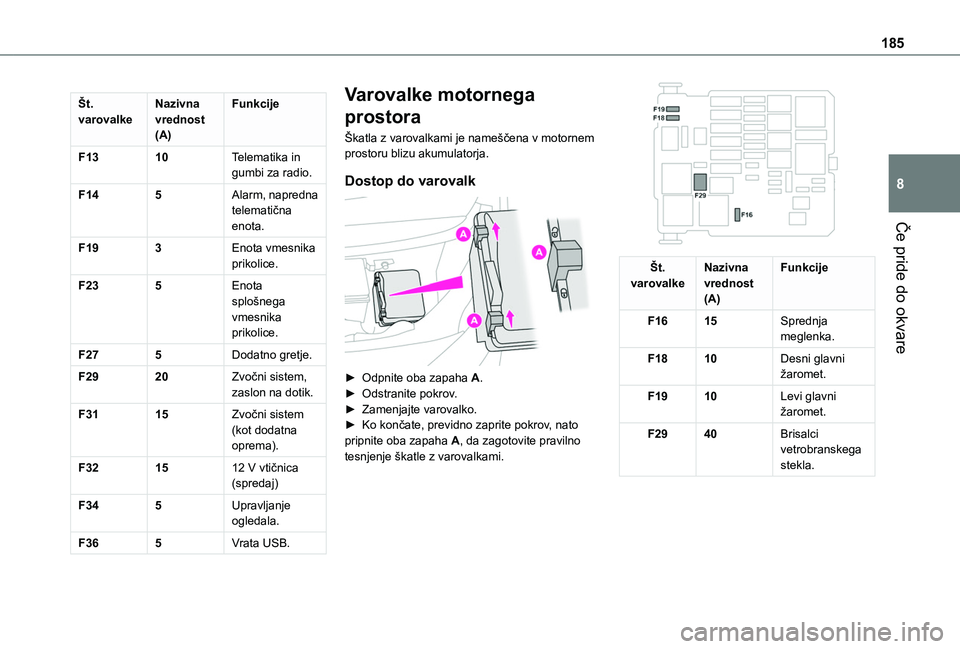

Varovalke motornega
prostora
Škatla z varovalkami je nameščena v motornem prostoru blizu akumulatorja.
Dostop do varovalk

► Odpnite oba zapaha A.► Odstranite pokrov.► Zamenjajte varovalko.► Ko končate, previdno zaprite pokrov, nato pripnite oba zapaha A, da zagotovite pravilno
tesnjenje škatle z varovalkami.

Št. varovalkeNazivna vrednost(A)
Funkcije
F1615Sprednja meglenka.
F1810Desni glavni žaromet.
F1910Levi glavni žaromet.
F2940Brisalci vetrobranskega stekla.

186

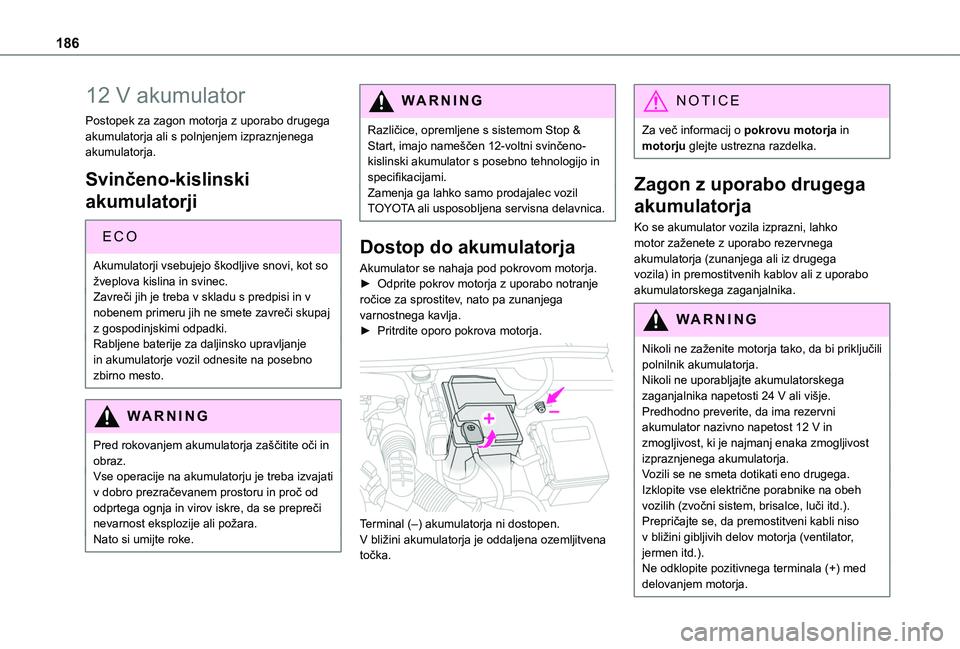

12 V akumulator
Postopek za zagon motorja z uporabo drugega akumulatorja ali s polnjenjem izpraznjenega akumulatorja.
Svinčeno-kislinski
akumulatorji
ECO
Akumulatorji vsebujejo škodljive snovi, kot so žveplova kislina in svinec.Zavreči jih je treba v skladu s predpisi in v nobenem primeru jih ne smete zavreči skupaj z gospodinjskimi odpadki.Rabljene baterije za daljinsko upravljanje in akumulatorje vozil odnesite na posebno zbirno mesto.
WARNI NG
Pred rokovanjem akumulatorja zaščitite oči in obraz.Vse operacije na akumulatorju je treba izvajati v dobro prezračevanem prostoru in proč od odprtega ognja in virov iskre, da se prepreči nevarnost eksplozije ali požara.Nato si umijte roke.
WARNI NG
Različice, opremljene s sistemom Stop & Start, imajo nameščen 12-voltni svinčeno-kislinski akumulator s posebno tehnologijo in specifikacijami.Zamenja ga lahko samo prodajalec vozil TOYOTA ali usposobljena servisna delavnica.
Dostop do akumulatorja
Akumulator se nahaja pod pokrovom motorja.► Odprite pokrov motorja z uporabo notranje ročice za sprostitev, nato pa zunanjega varnostnega kavlja.► Pritrdite oporo pokrova motorja.

Terminal (–) akumulatorja ni dostopen.V bližini akumulatorja je oddaljena ozemljitvena točka.
NOTIC E
Za več informacij o pokrovu motorja in motorju glejte ustrezna razdelka.
Zagon z uporabo drugega
akumulatorja
Ko se akumulator vozila izprazni, lahko motor zaženete z uporabo rezervnega akumulatorja (zunanjega ali iz drugega vozila) in premostitvenih kablov ali z uporabo akumulatorskega zaganjalnika.
WARNI NG
Nikoli ne zaženite motorja tako, da bi priključili polnilnik akumulatorja.Nikoli ne uporabljajte akumulatorskega zaganjalnika napetosti 24 V ali višje.Predhodno preverite, da ima rezervni akumulator nazivno napetost 12 V in zmogljivost, ki je najmanj enaka zmogljivost izpraznjenega akumulatorja.Vozili se ne smeta dotikati eno drugega.Izklopite vse električne porabnike na obeh vozilih (zvočni sistem, brisalce, luči itd.).Prepričajte se, da premostitveni kabli niso v bližini gibljivih delov motorja (ventilator, jermen itd.).Ne odklopite pozitivnega terminala (+) med delovanjem motorja.

187
Če pride do okvare
8

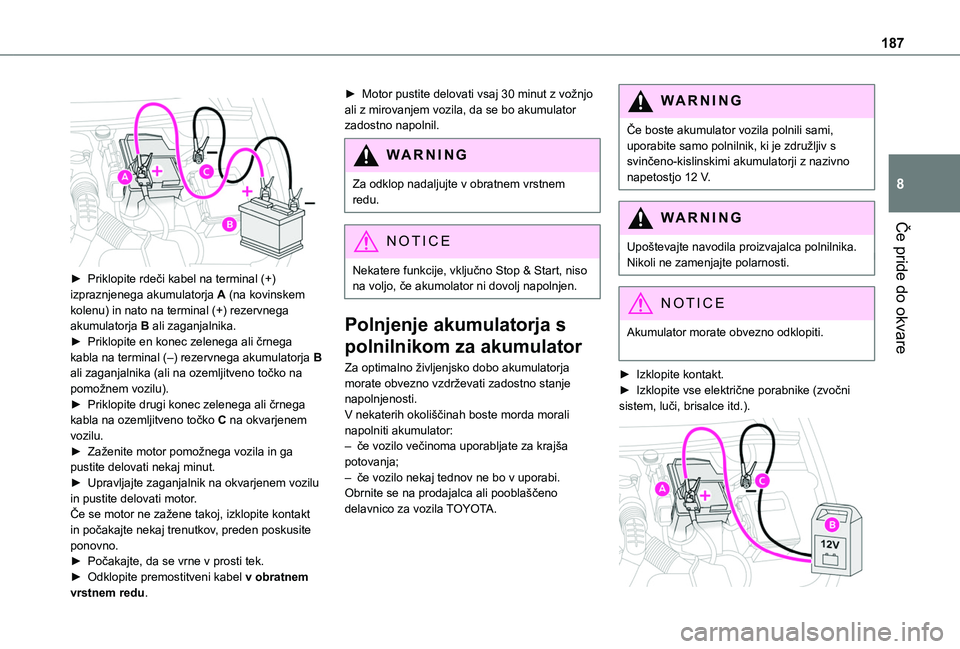

► Priklopite rdeči kabel na terminal (+) izpraznjenega akumulatorja A (na kovinskem kolenu) in nato na terminal (+) rezervnega akumulatorja B ali zaganjalnika.► Priklopite en konec zelenega ali črnega kabla na terminal (–) rezervnega akumulatorja B ali zaganjalnika (ali na ozemljitveno točko na pomožnem vozilu).► Priklopite drugi konec zelenega ali črnega kabla na ozemljitveno točko C na okvarjenem vozilu.► Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.► Upravljajte zaganjalnik na okvarjenem vozilu in pustite delovati motor.Če se motor ne zažene takoj, izklopite kontakt in počakajte nekaj trenutkov, preden poskusite ponovno.► Počakajte, da se vrne v prosti tek.► Odklopite premostitveni kabel v obratnem vrstnem redu.
► Motor pustite delovati vsaj 30 minut z vožnjo ali z mirovanjem vozila, da se bo akumulator zadostno napolnil.
WARNI NG
Za odklop nadaljujte v obratnem vrstnem redu.
NOTIC E
Nekatere funkcije, vključno Stop & Start, niso na voljo, če akumolator ni dovolj napolnjen.
Polnjenje akumulatorja s
polnilnikom za akumulator
Za optimalno življenjsko dobo akumulatorja morate obvezno vzdrževati zadostno stanje napolnjenosti.V nekaterih okoliščinah boste morda morali napolniti akumulator:– če vozilo večinoma uporabljate za krajša potovanja;– če vozilo nekaj tednov ne bo v uporabi.Obrnite se na prodajalca ali pooblaščeno delavnico za vozila TOYOTA.
WARNI NG
Če boste akumulator vozila polnili sami, uporabite samo polnilnik, ki je združljiv s svinčeno-kislinskimi akumulatorji z nazivno napetostjo 12 V.
WARNI NG
Upoštevajte navodila proizvajalca polnilnika.Nikoli ne zamenjajte polarnosti.
NOTIC E
Akumulator morate obvezno odklopiti.
► Izklopite kontakt.► Izklopite vse električne porabnike (zvočni sistem, luči, brisalce itd.).

188

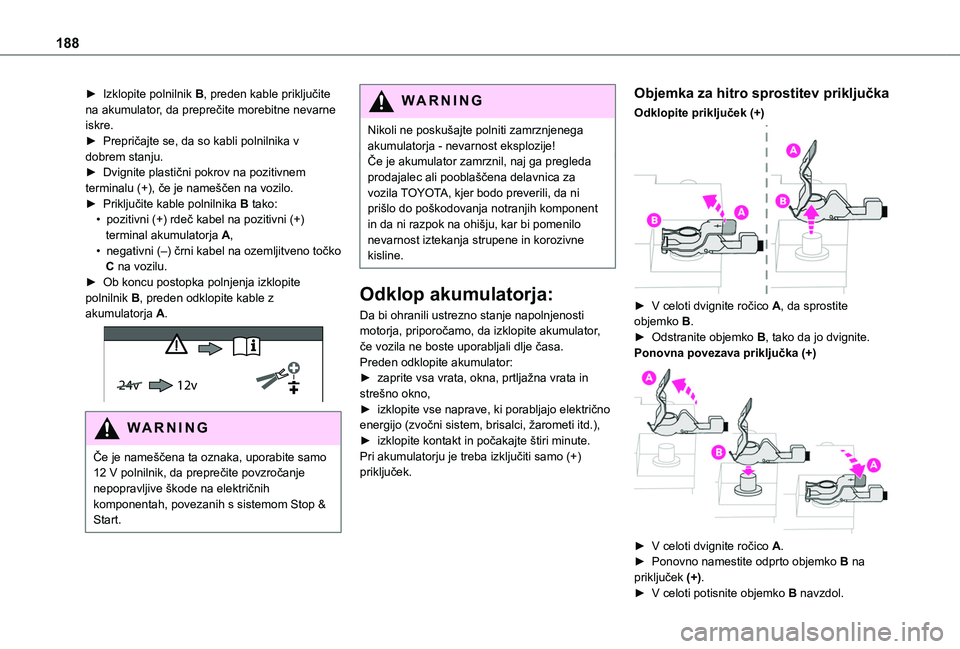

► Izklopite polnilnik B, preden kable priključite na akumulator, da preprečite morebitne nevarne iskre.► Prepričajte se, da so kabli polnilnika v dobrem stanju.► Dvignite plastični pokrov na pozitivnem terminalu (+), če je nameščen na vozilo.► Priključite kable polnilnika B tako:• pozitivni (+) rdeč kabel na pozitivni (+) terminal akumulatorja A,• negativni (–) črni kabel na ozemljitveno točko C na vozilu.► Ob koncu postopka polnjenja izklopite polnilnik B, preden odklopite kable z akumulatorja A.
24v 12v
WARNI NG
Če je nameščena ta oznaka, uporabite samo 12 V polnilnik, da preprečite povzročanje nepopravljive škode na električnih komponentah, povezanih s sistemom Stop & Start.
WARNI NG
Nikoli ne poskušajte polniti zamrznjenega akumulatorja - nevarnost eksplozije!Če je akumulator zamrznil, naj ga pregleda prodajalec ali pooblaščena delavnica za vozila TOYOTA, kjer bodo preverili, da ni prišlo do poškodovanja notranjih komponent in da ni razpok na ohišju, kar bi pomenilo nevarnost iztekanja strupene in korozivne kisline.
Odklop akumulatorja:
Da bi ohranili ustrezno stanje napolnjenosti motorja, priporočamo, da izklopite akumulator, če vozila ne boste uporabljali dlje časa.Preden odklopite akumulator:► zaprite vsa vrata, okna, prtljažna vrata in strešno okno,► izklopite vse naprave, ki porabljajo električno energijo (zvočni sistem, brisalci, žarometi itd.),► izklopite kontakt in počakajte štiri minute.
Pri akumulatorju je treba izključiti samo (+) priključek.
Objemka za hitro sprostitev priključka
Odklopite priključek (+)

► V celoti dvignite ročico A, da sprostite objemko B.► Odstranite objemko B, tako da jo dvignite.Ponovna povezava priključka (+)

► V celoti dvignite ročico A.► Ponovno namestite odprto objemko B na priključek (+).► V celoti potisnite objemko B navzdol.

189
Če pride do okvare
8

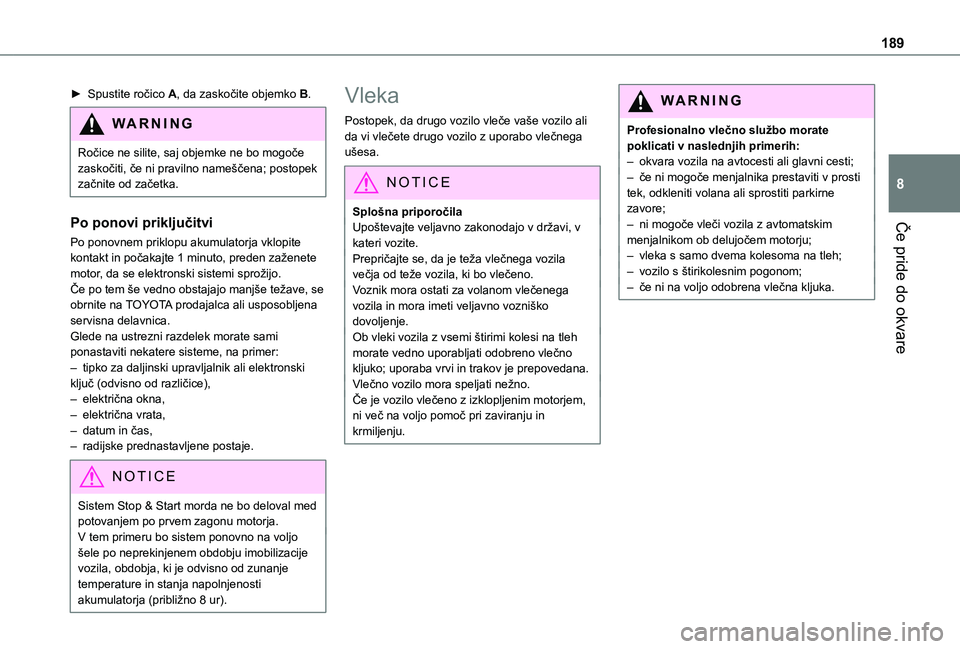

► Spustite ročico A, da zaskočite objemko B.
WARNI NG
Ročice ne silite, saj objemke ne bo mogoče zaskočiti, če ni pravilno nameščena; postopek začnite od začetka.
Po ponovi priključitvi
Po ponovnem priklopu akumulatorja vklopite
kontakt in počakajte 1 minuto, preden zaženete motor, da se elektronski sistemi sprožijo.Če po tem še vedno obstajajo manjše težave, se obrnite na TOYOTA prodajalca ali usposobljena servisna delavnica.Glede na ustrezni razdelek morate sami ponastaviti nekatere sisteme, na primer:– tipko za daljinski upravljalnik ali elektronski ključ (odvisno od različice),– električna okna,– električna vrata,– datum in čas,– radijske prednastavljene postaje.
NOTIC E
Sistem Stop & Start morda ne bo deloval med potovanjem po prvem zagonu motorja.V tem primeru bo sistem ponovno na voljo šele po neprekinjenem obdobju imobilizacije vozila, obdobja, ki je odvisno od zunanje temperature in stanja napolnjenosti akumulatorja (približno 8 ur).
Vleka
Postopek, da drugo vozilo vleče vaše vozilo ali da vi vlečete drugo vozilo z uporabo vlečnega ušesa.
NOTIC E
Splošna priporočilaUpoštevajte veljavno zakonodajo v državi, v kateri vozite.Prepričajte se, da je teža vlečnega vozila večja od teže vozila, ki bo vlečeno.Voznik mora ostati za volanom vlečenega vozila in mora imeti veljavno vozniško dovoljenje.Ob vleki vozila z vsemi štirimi kolesi na tleh morate vedno uporabljati odobreno vlečno kljuko; uporaba vrvi in trakov je prepovedana.Vlečno vozilo mora speljati nežno.Če je vozilo vlečeno z izklopljenim motorjem, ni več na voljo pomoč pri zaviranju in krmiljenju.
WARNI NG
Profesionalno vlečno službo morate poklicati v naslednjih primerih:– okvara vozila na avtocesti ali glavni cesti;– če ni mogoče menjalnika prestaviti v prosti tek, odkleniti volana ali sprostiti parkirne zavore;– ni mogoče vleči vozila z avtomatskim menjalnikom ob delujočem motorju;– vleka s samo dvema kolesoma na tleh;– vozilo s štirikolesnim pogonom;– če ni na voljo odobrena vlečna kljuka.

190
Omejitve vleke
Vrsta vozila(motor/menjalnik)Sprednja kolesa na tlehZadnja kolesa na tlehZa prevoz vozil4 kolesa na tleh z vlečno kljuko
Z notranjim zgorevanjem/ročni








Z notranjim zgorevanjem/avtomatski








NOTIC E
V primeru okvare akumulatorja ali električne parkirne zavore morate obvezno poklicati profesionalno službo, ki uporablja vozila za transport vozil (brez ročnega menjalnika).
Dostop do očesa
NOTIC E
Za več informacij o paketu orodij glejte ustrezen razdelek.
WARNI NG
Z ročnim menjalnikom prestavno ročico
prestavite v nevtralen položaj.V primeru samodejnega menjalnika pomaknite prestavno ročico v prestavo N.Neupoštevanje teh navodil lahko povzroči poškodbe sestavnih delov zavornega sistema in pomanjkanje pomoči pri zaviranju pri ponovnem zagonu motorja.
Vleka vašega vozila

► V sprednjem odbijaču povlecite prst od sredine pokrovne plošče do zgornjega kota (kot je prikazano zgoraj), da ga odklenete.► V celoti privijete vlečno uho.► Namestite vlečno kljuko.► Vklopite opozorilne luči za nevarnosti na vlečenem vozilu.
