TOYOTA PROACE CITY VERSO EV 2021 Eksploatavimo vadovas (in Lithuanian)

Sveikiname!
002701A1004E0052004D004400500048000F0003003300E2004C0044005000480003004E005800550033000300B1000300530055004C004800E5004C01CC0055005200560003002D01CC005601D0000301B3004D004C0056
00240037004500480003002D0048004C0003004501CC0057V0011
Raktelis
003600440058004A00520056000301B30056005301A1004D004C005000440056
003300440053004C004F00470052005000440003004C0051004900520055005000440046004C004D0044
00240053004F004C0051004E0052005600440058004A005200560003004900580051004E0046004C004D0044
0037
0037
01B2005500440051004A005200560003001200030050005C004A00570058004E01D000030059004C00480057004400030053004400590044004C005D004700580052005700440003004D0058005200470044000300560055004C0057004C0050004C0011
Raktelis
00E2004C0056000300550044004E00570048004F004C00560003004F0048004C004700E5004C00440003004C0047004800510057004C00BF004E005800520057004C0003005C005300440057004C0051004A004400560003004D01CC005601D000030057005500440051005600530052005500570052000300530055004C004800500052005101A100560003005C005300440057005C004500480056001D
0039
00270059004C004A0058004500440003004E00440045004C00510044
00180003005601A10047004C005000520056004C0052005600030059004C0048005700520056
001A0003005601A10047004C005000520056004C0052005600030059004C0048005700520056

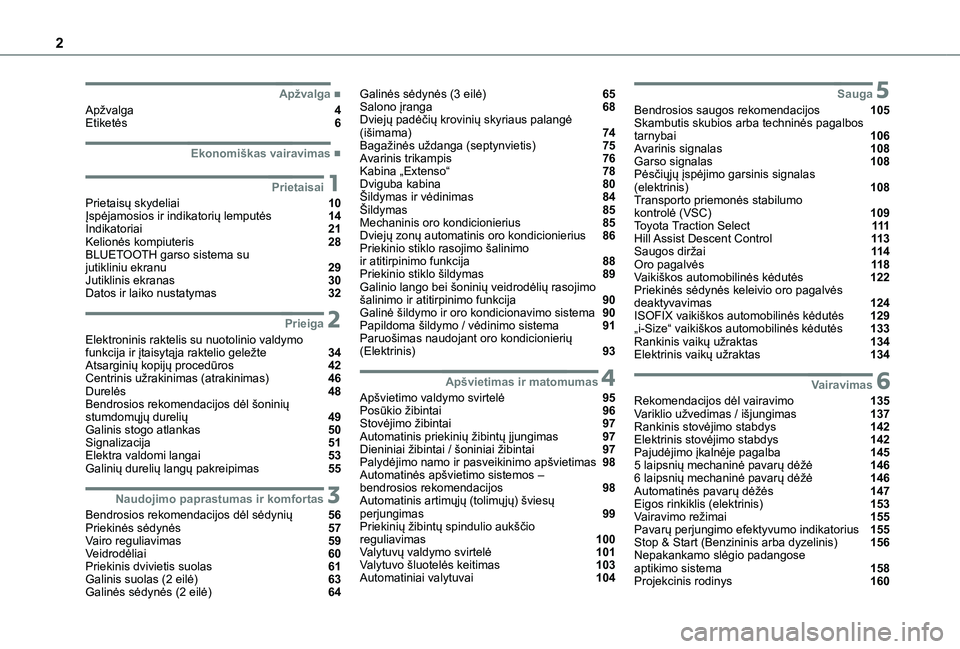

2



 ■Apžvalga
Apžvalga 4Etiketės 6
 ■Ekonomiškas vairavimas
1Prietaisai
Prietaisų skydeliai 10Įspėjamosios ir indikatorių lemputės 14Indikatoriai 21Kelionės kompiuteris 28BLUETOOTH garso sistema su jutikliniu ekranu 29Jutiklinis ekranas 30Datos ir laiko nustatymas 32
2Prieiga
Elektroninis raktelis su nuotolinio valdymo funkcija ir įtaisytąja raktelio geležte 34Atsarginių kopijų procedūros 42Centrinis užrakinimas (atrakinimas) 46Durelės 48Bendrosios rekomendacijos dėl šoninių stumdomųjų durelių 49Galinis stogo atlankas 50Signalizacija 51Elektra valdomi langai 53Galinių durelių langų pakreipimas 55
3Naudojimo paprastumas ir komfortas
Bendrosios rekomendacijos dėl sėdynių 56Priekinės sėdynės 57Vairo reguliavimas 59Veidrodėliai 60Priekinis dvivietis suolas 61Galinis suolas (2 eilė) 63Galinės sėdynės (2 eilė) 64
Galinės sėdynės (3 eilė) 65Salono įranga 68Dviejų padėčių krovinių skyriaus palangė (išimama) 74Bagažinės uždanga (septynvietis) 75Avarinis trikampis 76Kabina „Extenso“ 78Dviguba kabina 80Šildymas ir vėdinimas 84Šildymas 85Mechaninis oro kondicionierius 85Dviejų zonų automatinis oro kondicionierius 86Priekinio stiklo rasojimo šalinimo ir atitirpinimo funkcija 88Priekinio stiklo šildymas 89Galinio lango bei šoninių veidrodėlių rasojimo šalinimo ir atitirpinimo funkcija 90Galinė šildymo ir oro kondicionavimo sistema 90Papildoma šildymo / vėdinimo sistema 91Paruošimas naudojant oro kondicionierių (Elektrinis) 93
4Apšvietimas ir matomumas
Apšvietimo valdymo svirtelė 95Posūkio žibintai 96Stovėjimo žibintai 97Automatinis priekinių žibintų įjungimas 97Dieniniai žibintai / šoniniai žibintai 97Palydėjimo namo ir pasveikinimo apšvietimas 98Automatinės apšvietimo sistemos – bendrosios rekomendacijos 98Automatinis artimųjų (tolimųjų) šviesų perjungimas 99Priekinių žibintų spindulio aukščio reguliavimas 100Valytuvų valdymo svirtelė 101Valytuvo šluotelės keitimas 103Automatiniai valytuvai 104
5Sauga
Bendrosios saugos rekomendacijos 105Skambutis skubios arba techninės pagalbos tarnybai 106Avarinis signalas 108Garso signalas 108Pėsčiųjų įspėjimo garsinis signalas (elektrinis) 108Transporto priemonės stabilumo kontrolė (VSC) 109Toyota Traction Select 111Hill Assist Descent Control 11 3Saugos diržai 11 4Oro pagalvės 11 8Vaikiškos automobilinės kėdutės 122Priekinės sėdynės keleivio oro pagalvės deaktyvavimas 124ISOFIX vaikiškos automobilinės kėdutės 129„i-Size“ vaikiškos automobilinės kėdutės 133Rankinis vaikų užraktas 134Elektrinis vaikų užraktas 134
6Vairavimas
Rekomendacijos dėl vairavimo 135Variklio užvedimas / išjungimas 137Rankinis stovėjimo stabdys 142Elektrinis stovėjimo stabdys 142Pajudėjimo įkalnėje pagalba 1455 laipsnių mechaninė pavarų dėžė 1466 laipsnių mechaninė pavarų dėžė 146Automatinės pavarų dėžės 147Eigos rinkiklis (elektrinis) 153Vairavimo režimai 155Pavarų perjungimo efektyvumo indikatorius 155Stop & Start (Benzininis arba dyzelinis) 156Nepakankamo slėgio padangose aptikimo sistema 158Projekcinis rodinys 160

3
Turinys
Vairavimo ir manevravimo pagalbos – bendrosios rekomendacijos 161Greičio apribojimų atpažinimas ir rekomendavimas 163Greičio ribotuvas 166Fiksuotas greičio ribotuvas 168Konkrečios rekomendacijos dėl pastovaus greičio palaikymo sistemos 169Programuojamoji pastovaus greičio palaikymo sistema 169Adaptyvioji pastovaus greičio palaikymo sistema 172Greičio įsiminimas 177Active Safety Brake su Perspėjimas apie susidūrimo pavojų ir Išmanioji avarinio stabdymo pagalba 177Aktyvioji įspėjimo apie išvažiavimą iš eismo juostos sistema 181Riboto matomumo zonos stebėjimo sistema 185Dėmesio stokos aptikimas 186Statymo jutikliai 188Atbulinės eigos kamera 190Erdvinis galinis vaizdas 191Galinės dalies vaizdas iš viršaus 194Statymo pagalba 196
7Praktinė informacija
Degalų suderinamumas 201Degalų bako pildymas 201Apsauga nuo degalų rūšies sumaišymo (dyzelinas) 203Įkrovimo sistema (elektrinis) 204Traukos akumuliatoriaus įkrovimas (elektrinis) 212Energijos taupymo režimas 216Ratų grandinės 216Itin šalto klimato tinklelis 217Vilkimo įtaisas 218Perkrovos indikatorius 219
Stogo sijos / stogo rėmas 220Variklio gaubtas 221Variklio skyrius 222Lygio patikra 223Sparčiosios patikros 225AdBlue® (dyzeliniai varikliai) 227Laisvasis riedėjimas 230Patarimai dėl bendrosios ir techninės priežiūros 231
8Gedimo atveju
Jei pasibaigia degalai (dyzelinas) 233Įrankių komplektas 233Laikinasis pradurtos padangos remonto komplektas 235Atsarginis ratas 237Lemputės keitimas 241Saugikliai 24712 V akumuliatorius / priedų akumuliatorius 247Vilkimas 251
9Techniniai duomenys
Matmenys 254Variklio techniniai duomenys ir velkami kroviniai 260Benzininiai varikliai 261Dyzeliniai varikliai 263Elektrinis motoras 265Identifikavimo žymos 266
10 BLUETOOTH garso sistema su jutikliniu ekranu
Pirmieji žingsniai 267Ant vairo sumontuoti valdymo elementai 268Meniu 269Radijas 270DAB (skaitmeninių garso transliacijų) radijas 271
Medija 272Telefonas 273Nuostatos 275Dažnai užduodami klausimai 276
11TOYOTA Connect Radio
Pirmieji žingsniai 278Ant vairo sumontuoti valdymo elementai 279Meniu 280Programos 281Radijas 282DAB (skaitmeninių garso transliacijų) radijas 283Medija 284Telefonas 285Nuostatos 289Dažnai užduodami klausimai 290
12TOYOTA Connect Nav
Pirmieji žingsniai 293Ant vairo sumontuoti valdymo elementai 294Meniu 295Balso komandos 296Navigacija 300Internetinė navigacijos sistema 303Programos 305Radijas 308DAB (skaitmeninių garso transliacijų) radijas 310Medija 310Telefonas 312Nuostatos 315Dažnai užduodami klausimai 317
 ■Abėcėlinė rodyklė

4
Pristatymas
Pristatymas
Šios iliustracijos ir aprašymai skirti tik bendrajai informacijai. Kai kurių komponentų buvimas ir vieta priklauso nuo versijos, įrangos lygio ir pardavimo valstybės.
Prietaisai ir valdymo elementai
1.Variklio gaubto atleidiklis
2.Prietaisų skydelio saugikliai
3.Garso signalas
4.Prietaisų skydelis
5.SignalizacijaPlafonasSkubios pagalbos skambučio mygtukasSalono galinio vaizdo veidrodėlis arba erdvinis galinio vaizdo ekranas („Proace City“)Stebėjimo veidrodėlis („Proace City Verso“)Saugos diržų ir priekinės sėdynės keleivio oro pagalvės įspėjamųjų lempučių rodinys („Proace City Verso“)Panoraminio stogo užuolaidėlės valdymo elementas („Proace City Verso“)
6.BLUETOOTH garso sistema su jutikliniu ekranuJutiklinis ekranas su „TOYOTA Connect Radio“ arba „TOYOTA Connect Nav“
7.USB prievadas
8.Šildymas / oro kondicionavimasPriekinio stiklo rasojimo šalinimo ir atitirpinimo funkcijaGalinio lango rasojimo šalinimo ir atitirpinimo funkcija
9.Elektrinis stovėjimo stabdysMygtukas START/STOP
10.Pavarų dėžė (su benzininiu arba dyzeliniu varikliu)Eigos rinkiklis
11 .12 V lizdas
12.230 V priedų lizdas
13.Daiktadėžė
14.Daiktų skyriusDaiktadėžė
15.Priekinės sėdynės keleivio oro pagalvės deaktyvavimas (daiktadėžės šone, atidarius dureles)
Ant vairo sumontuoti valdymo elementai
1.Žibintų / posūkio signalo valdymo svirtelėErdvinio galinio vaizdo keitimo mygtukas („Proace City“)Balso atpažinimo sistemos aktyvavimo mygtukas
2.Valytuvų / stiklo plovimo / kelionės kompiuterio valdymo svirtelė
3.Multimedijos šaltinio pasirinkimo (SRC), muzikos valdymo (LIST) ir skambučių telefonu (telefono simbolis) valdymo elementai

5
Apžvalga

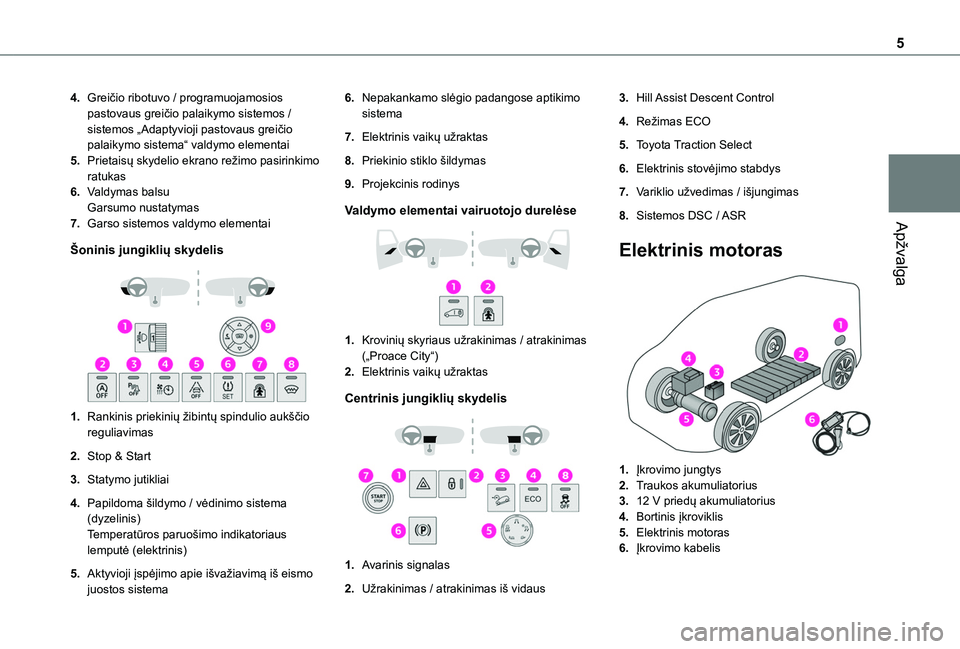

4.Greičio ribotuvo / programuojamosios pastovaus greičio palaikymo sistemos / sistemos „Adaptyvioji pastovaus greičio palaikymo sistema“ valdymo elementai
5.Prietaisų skydelio ekrano režimo pasirinkimo ratukas
6.Valdymas balsuGarsumo nustatymas
7.Garso sistemos valdymo elementai
Šoninis jungiklių skydelis

1.Rankinis priekinių žibintų spindulio aukščio reguliavimas
2.Stop & Start
3.Statymo jutikliai
4.Papildoma šildymo / vėdinimo sistema (dyzelinis)Temperatūros paruošimo indikatoriaus lemputė (elektrinis)
5.Aktyvioji įspėjimo apie išvažiavimą iš eismo juostos sistema
6.Nepakankamo slėgio padangose aptikimo sistema
7.Elektrinis vaikų užraktas
8.Priekinio stiklo šildymas
9.Projekcinis rodinys
Valdymo elementai vairuotojo durelėse

1.Krovinių skyriaus užrakinimas / atrakinimas („Proace City“)
2.Elektrinis vaikų užraktas
Centrinis jungiklių skydelis

1.Avarinis signalas
2.Užrakinimas / atrakinimas iš vidaus
3.Hill Assist Descent Control
4.Režimas ECO
5.Toyota Traction Select
6.Elektrinis stovėjimo stabdys
7.Variklio užvedimas / išjungimas
8.Sistemos DSC / ASR
Elektrinis motoras

1.Įkrovimo jungtys
2.Traukos akumuliatorius
3.12 V priedų akumuliatorius
4.Bortinis įkroviklis
5.Elektrinis motoras
6.Įkrovimo kabelis

6

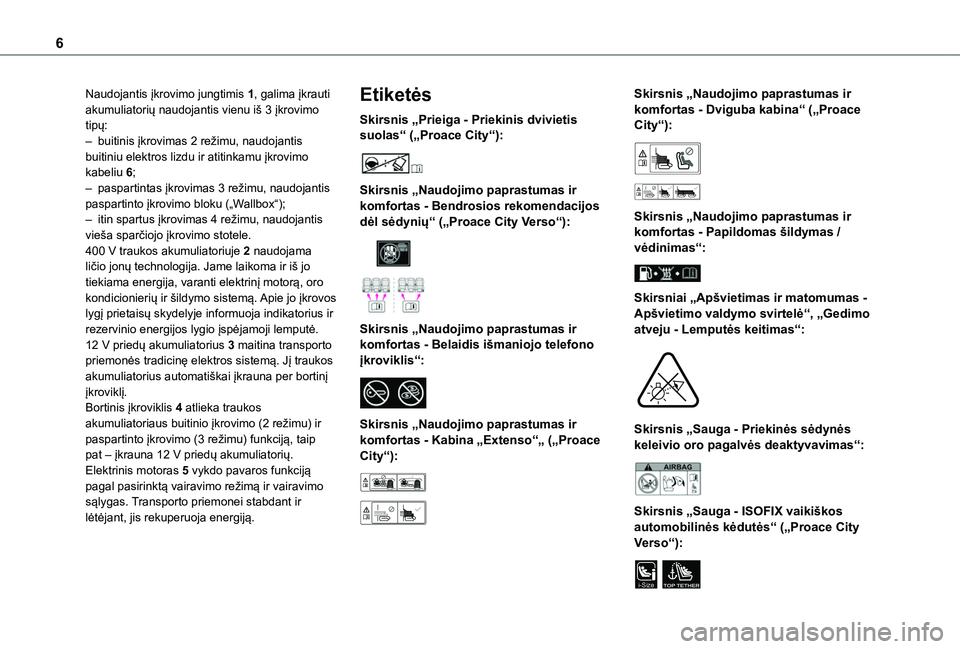

Naudojantis įkrovimo jungtimis 1, galima įkrauti akumuliatorių naudojantis vienu iš 3 įkrovimo tipų:– buitinis įkrovimas 2 režimu, naudojantis buitiniu elektros lizdu ir atitinkamu įkrovimo kabeliu 6;– paspartintas įkrovimas 3 režimu, naudojantis paspartinto įkrovimo bloku („Wallbox“);– itin spartus įkrovimas 4 režimu, naudojantis vieša sparčiojo įkrovimo stotele.400 V traukos akumuliatoriuje 2 naudojama ličio jonų technologija. Jame laikoma ir iš jo tiekiama energija, varanti elektrinį motorą, oro kondicionierių ir šildymo sistemą. Apie jo įkrovos lygį prietaisų skydelyje informuoja indikatorius ir rezervinio energijos lygio įspėjamoji lemputė.12 V priedų akumuliatorius 3 maitina transporto priemonės tradicinę elektros sistemą. Jį traukos akumuliatorius automatiškai įkrauna per bortinį įkroviklį.Bortinis įkroviklis 4 atlieka traukos akumuliatoriaus buitinio įkrovimo (2 režimu) ir paspartinto įkrovimo (3 režimu) funkciją, taip
pat – įkrauna 12 V priedų akumuliatorių.Elektrinis motoras 5 vykdo pavaros funkciją pagal pasirinktą vairavimo režimą ir vairavimo sąlygas. Transporto priemonei stabdant ir lėtėjant, jis rekuperuoja energiją.
Etiketės
Skirsnis „Prieiga - Priekinis dvivietis suolas“ („Proace City“):

Skirsnis „Naudojimo paprastumas ir komfortas - Bendrosios rekomendacijos dėl sėdynių“ („Proace City Verso“):


Skirsnis „Naudojimo paprastumas ir komfortas - Belaidis išmaniojo telefono įkroviklis“:

Skirsnis „Naudojimo paprastumas ir komfortas - Kabina „Extenso“„ („Proace
City“):


Skirsnis „Naudojimo paprastumas ir komfortas - Dviguba kabina“ („Proace City“):


Skirsnis „Naudojimo paprastumas ir komfortas - Papildomas šildymas / vėdinimas“:

Skirsniai „Apšvietimas ir matomumas - Apšvietimo valdymo svirtelė“, „Gedimo atveju - Lemputės keitimas“:

Skirsnis „Sauga - Priekinės sėdynės keleivio oro pagalvės deaktyvavimas“:

Skirsnis „Sauga - ISOFIX vaikiškos automobilinės kėdutės“ („Proace City Verso“):
i-SizeTOP TETHER

7
Apžvalga
Skirsnis „Sauga - Rankinis vaikų užraktas“:

Skirsnis „Vairavimas - Elektrinis stovėjimo stabdys“:

Skirsnis „Vairavimas - Fiksuotas greičio ribotuvas“:

Skirsnis „Praktinė informacija - Degalų suderinamumas“:


Skirsnis „Praktinė informacija - Įkrovimo sistema (elektrinis)“:




Skirsnis „Praktinė informacija - Traukos akumuliatoriaus įkrovimas (elektrinis)“:

Skirsnis „Praktinė informacija - Perkrovos indikatorius“ („Proace City“):

Skirsnis „Praktinė informacija - Priekinis dangtis“:

Skirsnis „Praktinė informacija - Lygių patikra“:

Skirsnis „Gedimo atveju - Atsarginis ratas“:



Skirsnis „Gedimo atveju - 12 V akumuliatorius / priedų akumuliatorius“:

24V12V

8

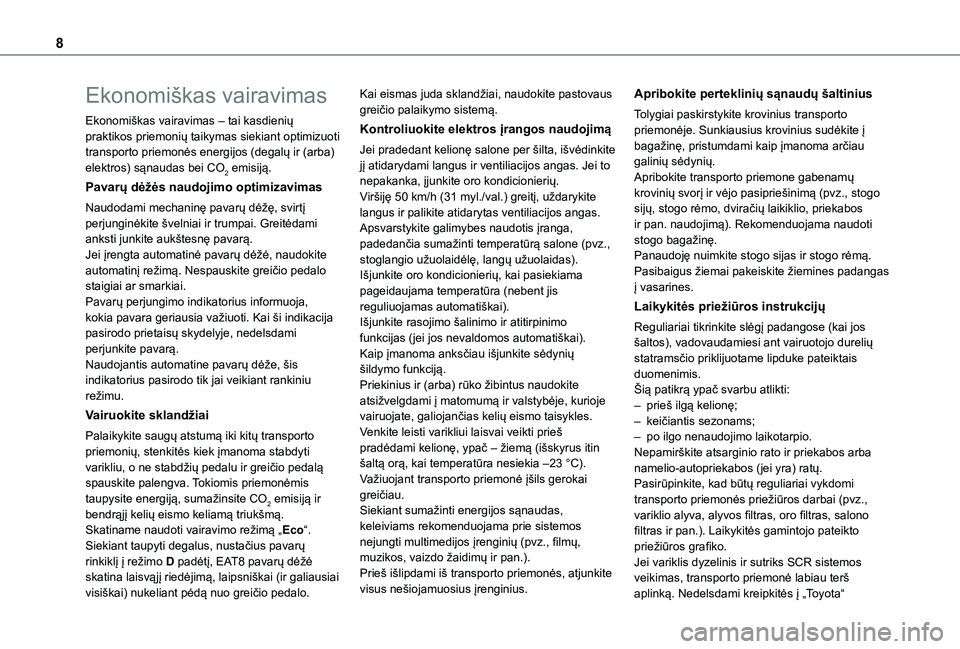

Ekonomiškas vairavimas
Ekonomiškas vairavimas – tai kasdienių praktikos priemonių taikymas siekiant optimizuoti transporto priemonės energijos (degalų ir (arba) elektros) sąnaudas bei CO2 emisiją.
Pavarų dėžės naudojimo optimizavimas
Naudodami mechaninę pavarų dėžę, svirtį perjunginėkite švelniai ir trumpai. Greitėdami anksti junkite aukštesnę pavarą.Jei įrengta automatinė pavarų dėžė, naudokite automatinį režimą. Nespauskite greičio pedalo staigiai ar smarkiai.Pavarų perjungimo indikatorius informuoja, kokia pavara geriausia važiuoti. Kai ši indikacija pasirodo prietaisų skydelyje, nedelsdami perjunkite pavarą.Naudojantis automatine pavarų dėže, šis indikatorius pasirodo tik jai veikiant rankiniu režimu.
Vairuokite sklandžiai
Palaikykite saugų atstumą iki kitų transporto
priemonių, stenkitės kiek įmanoma stabdyti varikliu, o ne stabdžių pedalu ir greičio pedalą spauskite palengva. Tokiomis priemonėmis taupysite energiją, sumažinsite CO2 emisiją ir bendrąjį kelių eismo keliamą triukšmą.Skatiname naudoti vairavimo režimą „Eco“.Siekiant taupyti degalus, nustačius pavarų rinkiklį į režimo D padėtį, EAT8 pavarų dėžė skatina laisvąjį riedėjimą, laipsniškai (ir galiausiai visiškai) nukeliant pėdą nuo greičio pedalo.
Kai eismas juda sklandžiai, naudokite pastovaus greičio palaikymo sistemą.
Kontroliuokite elektros įrangos naudojimą
Jei pradedant kelionę salone per šilta, išvėdinkite jį atidarydami langus ir ventiliacijos angas. Jei to nepakanka, įjunkite oro kondicionierių.Viršiję 50 km/h (31 myl./val.) greitį, uždarykite langus ir palikite atidarytas ventiliacijos angas.Apsvarstykite galimybes naudotis įranga, padedančia sumažinti temperatūrą salone (pvz., stoglangio užuolaidėlę, langų užuolaidas).Išjunkite oro kondicionierių, kai pasiekiama pageidaujama temperatūra (nebent jis reguliuojamas automatiškai).Išjunkite rasojimo šalinimo ir atitirpinimo funkcijas (jei jos nevaldomos automatiškai).Kaip įmanoma anksčiau išjunkite sėdynių šildymo funkciją.Priekinius ir (arba) rūko žibintus naudokite atsižvelgdami į matomumą ir valstybėje, kurioje vairuojate, galiojančias kelių eismo taisykles.Venkite leisti varikliui laisvai veikti prieš
pradėdami kelionę, ypač – žiemą (išskyrus itin šaltą orą, kai temperatūra nesiekia –23 °C). Važiuojant transporto priemonė įšils gerokai greičiau.Siekiant sumažinti energijos sąnaudas, keleiviams rekomenduojama prie sistemos nejungti multimedijos įrenginių (pvz., filmų, muzikos, vaizdo žaidimų ir pan.).Prieš išlipdami iš transporto priemonės, atjunkite visus nešiojamuosius įrenginius.
Apribokite perteklinių sąnaudų šaltinius
Tolygiai paskirstykite krovinius transporto priemonėje. Sunkiausius krovinius sudėkite į bagažinę, pristumdami kaip įmanoma arčiau galinių sėdynių.Apribokite transporto priemone gabenamų krovinių svorį ir vėjo pasipriešinimą (pvz., stogo sijų, stogo rėmo, dviračių laikiklio, priekabos ir pan. naudojimą). Rekomenduojama naudoti stogo bagažinę.Panaudoję nuimkite stogo sijas ir stogo rėmą.Pasibaigus žiemai pakeiskite žiemines padangas į vasarines.
Laikykitės priežiūros instrukcijų
Reguliariai tikrinkite slėgį padangose (kai jos šaltos), vadovaudamiesi ant vairuotojo durelių statramsčio priklijuotame lipduke pateiktais duomenimis.Šią patikrą ypač svarbu atlikti:– prieš ilgą kelionę;– keičiantis sezonams;– po ilgo nenaudojimo laikotarpio.
Nepamirškite atsarginio rato ir priekabos arba namelio-autopriekabos (jei yra) ratų.Pasirūpinkite, kad būtų reguliariai vykdomi transporto priemonės priežiūros darbai (pvz., variklio alyva, alyvos filtras, oro filtras, salono filtras ir pan.). Laikykitės gamintojo pateikto priežiūros grafiko.Jei variklis dyzelinis ir sutriks SCR sistemos veikimas, transporto priemonė labiau terš aplinką. Nedelsdami kreipkitės į „Toyota“

9
Ekonomiškas vairavimas

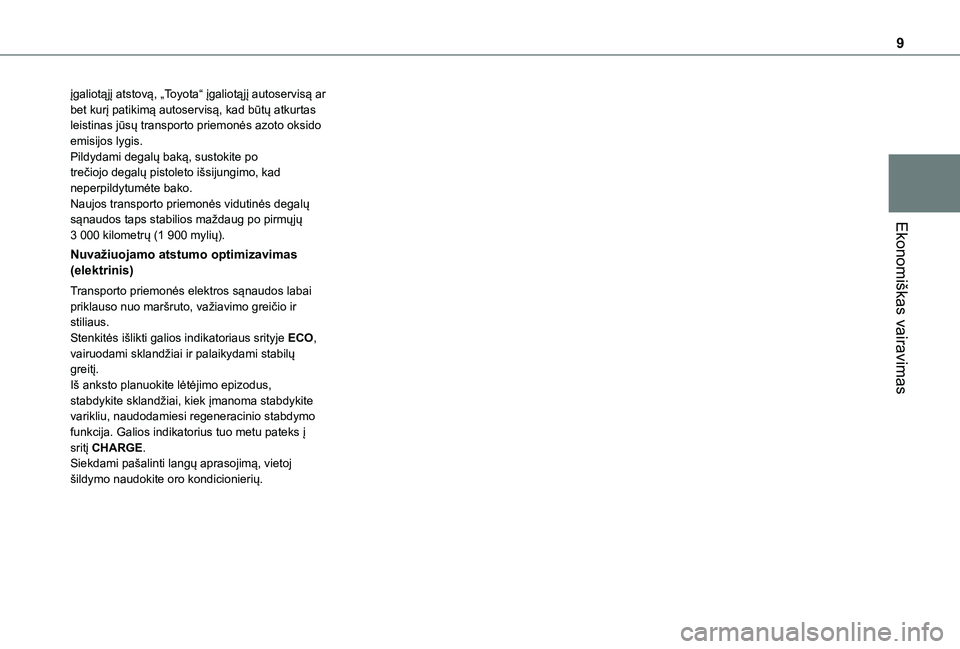

įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą ar bet kurį patikimą autoservisą, kad būtų atkurtas leistinas jūsų transporto priemonės azoto oksido emisijos lygis.Pildydami degalų baką, sustokite po trečiojo degalų pistoleto išsijungimo, kad neperpildytumėte bako.Naujos transporto priemonės vidutinės degalų sąnaudos taps stabilios maždaug po pirmųjų 3 000 kilometrų (1 900 mylių).
Nuvažiuojamo atstumo optimizavimas (elektrinis)
Transporto priemonės elektros sąnaudos labai priklauso nuo maršruto, važiavimo greičio ir stiliaus.Stenkitės išlikti galios indikatoriaus srityje ECO, vairuodami sklandžiai ir palaikydami stabilų greitį.Iš anksto planuokite lėtėjimo epizodus, stabdykite sklandžiai, kiek įmanoma stabdykite varikliu, naudodamiesi regeneracinio stabdymo funkcija. Galios indikatorius tuo metu pateks į
sritį CHARGE.Siekdami pašalinti langų aprasojimą, vietoj šildymo naudokite oro kondicionierių.

10

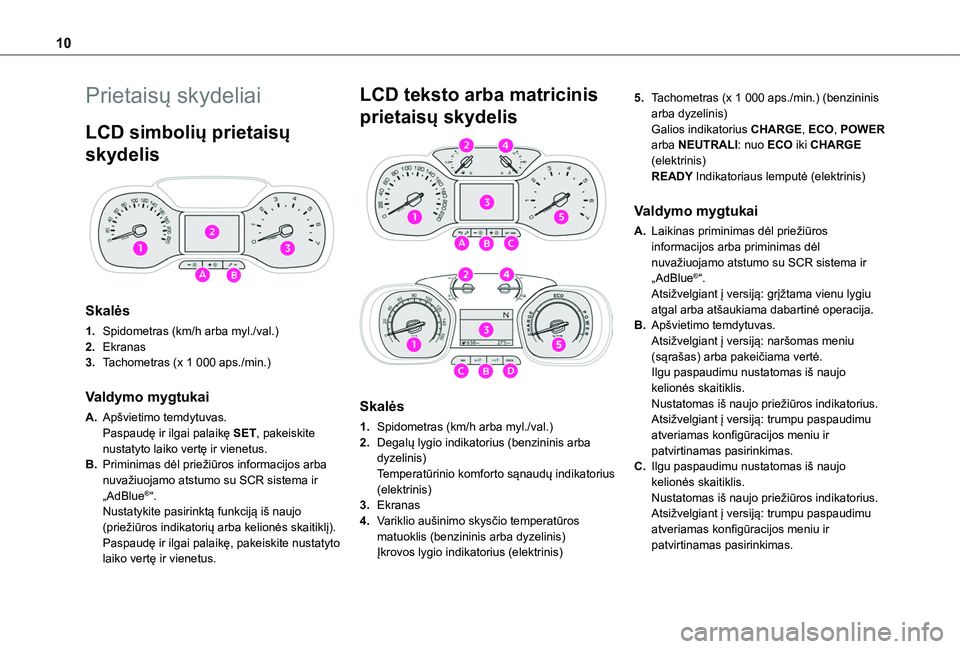

Prietaisų skydeliai
LCD simbolių prietaisų
skydelis

Skalės
1.Spidometras (km/h arba myl./val.)
2.Ekranas
3.Tachometras (x 1 000 aps./min.)
Valdymo mygtukai
A.Apšvietimo temdytuvas.Paspaudę ir ilgai palaikę SET, pakeiskite nustatyto laiko vertę ir vienetus.
B.Priminimas dėl priežiūros informacijos arba nuvažiuojamo atstumo su SCR sistema ir „AdBlue®“.Nustatykite pasirinktą funkciją iš naujo (priežiūros indikatorių arba kelionės skaitiklį).Paspaudę ir ilgai palaikę, pakeiskite nustatyto laiko vertę ir vienetus.
LCD teksto arba matricinis
prietaisų skydelis


Skalės
1.Spidometras (km/h arba myl./val.)
2.Degalų lygio indikatorius (benzininis arba dyzelinis)Temperatūrinio komforto sąnaudų indikatorius (elektrinis)
3.Ekranas
4.Variklio aušinimo skysčio temperatūros matuoklis (benzininis arba dyzelinis)
Įkrovos lygio indikatorius (elektrinis)
5.Tachometras (x 1 000 aps./min.) (benzininis arba dyzelinis)Galios indikatorius CHARGE, ECO, POWER arba NEUTRALI: nuo ECO iki CHARGE (elektrinis)READY Indikatoriaus lemputė (elektrinis)
Valdymo mygtukai
A.Laikinas priminimas dėl priežiūros
informacijos arba priminimas dėl nuvažiuojamo atstumo su SCR sistema ir „AdBlue®“.Atsižvelgiant į versiją: grįžtama vienu lygiu atgal arba atšaukiama dabartinė operacija.
B.Apšvietimo temdytuvas.Atsižvelgiant į versiją: naršomas meniu (sąrašas) arba pakeičiama vertė.Ilgu paspaudimu nustatomas iš naujo kelionės skaitiklis.Nustatomas iš naujo priežiūros indikatorius.Atsižvelgiant į versiją: trumpu paspaudimu atveriamas konfigūracijos meniu ir
patvirtinamas pasirinkimas.
C.Ilgu paspaudimu nustatomas iš naujo kelionės skaitiklis.Nustatomas iš naujo priežiūros indikatorius.Atsižvelgiant į versiją: trumpu paspaudimu atveriamas konfigūracijos meniu ir
patvirtinamas pasirinkimas.
