TOYOTA PROACE CITY VERSO EV 2021 Kezelési útmutató (in Hungarian)

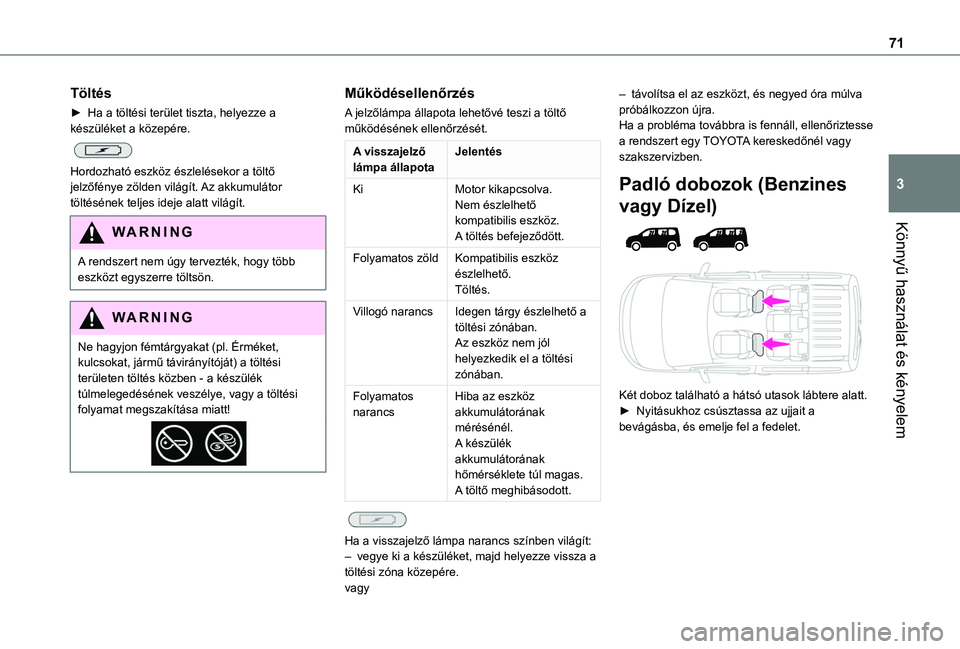

71
Könnyű használat és kényelem
3
Töltés
► Ha a töltési terület tiszta, helyezze a készüléket a közepére.

Hordozható eszköz észlelésekor a töltő jelzőfénye zölden világít. Az akkumulátor töltésének teljes ideje alatt világít.
WARNI NG
A rendszert nem úgy tervezték, hogy több eszközt egyszerre töltsön.
WARNI NG
Ne hagyjon fémtárgyakat (pl. Érméket, kulcsokat, jármű távirányítóját) a töltési területen töltés közben - a készülék túlmelegedésének veszélye, vagy a töltési folyamat megszakítása miatt!
Működésellenőrzés
A jelzőlámpa állapota lehetővé teszi a töltő működésének ellenőrzését.
A visszajelző lámpa állapotaJelentés
KiMotor kikapcsolva.Nem észlelhető kompatibilis eszköz.A töltés befejeződött.
Folyamatos zöldKompatibilis eszköz észlelhető.Töltés.
Villogó narancsIdegen tárgy észlelhető a töltési zónában.Az eszköz nem jól helyezkedik el a töltési zónában.
Folyamatos narancsHiba az eszköz akkumulátorának mérésénél.A készülék akkumulátorának hőmérséklete túl magas.A töltő meghibásodott.

Ha a visszajelző lámpa narancs színben világít:– vegye ki a készüléket, majd helyezze vissza a töltési zóna közepére.vagy
– távolítsa el az eszközt, és negyed óra múlva próbálkozzon újra.Ha a probléma továbbra is fennáll, ellenőriztesse a rendszert egy TOYOTA kereskedőnél vagy szakszervizben.
Padló dobozok (Benzines
vagy Dízel)


Két doboz található a hátsó utasok lábtere alatt.► Nyitásukhoz csúsztassa az ujjait a bevágásba, és emelje fel a fedelet.

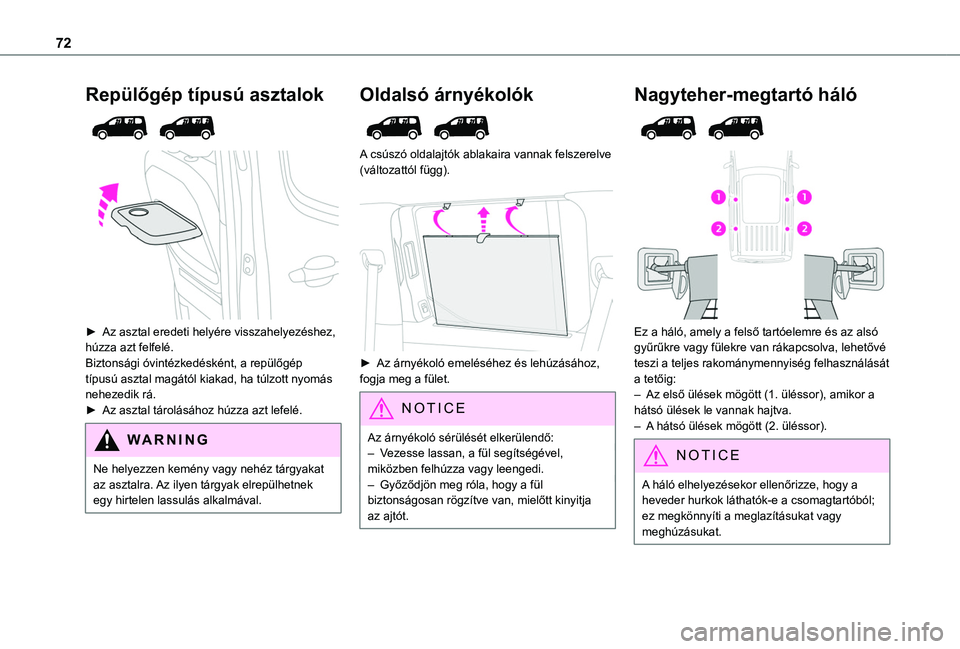

72
Repülőgép típusú asztalok


► Az asztal eredeti helyére visszahelyezéshez, húzza azt felfelé.Biztonsági óvintézkedésként, a repülőgép típusú asztal magától kiakad, ha túlzott nyomás nehezedik rá.► Az asztal tárolásához húzza azt lefelé.
WARNI NG
Ne helyezzen kemény vagy nehéz tárgyakat az asztalra. Az ilyen tárgyak elrepülhetnek egy hirtelen lassulás alkalmával.
Oldalsó árnyékolók

A csúszó oldalajtók ablakaira vannak felszerelve (változattól függ).

► Az árnyékoló emeléséhez és lehúzásához, fogja meg a fület.
NOTIC E
Az árnyékoló sérülését elkerülendő:
– Vezesse lassan, a fül segítségével, miközben felhúzza vagy leengedi.– Győződjön meg róla, hogy a fül biztonságosan rögzítve van, mielőtt kinyitja az ajtót.
Nagyteher-megtartó háló


Ez a háló, amely a felső tartóelemre és az alsó gyűrűkre vagy fülekre van rákapcsolva, lehetővé teszi a teljes rakománymennyiség felhasználását a tetőig:– Az első ülések mögött (1. üléssor), amikor a hátsó ülések le vannak hajtva.– A hátsó ülések mögött (2. üléssor).
NOTIC E
A háló elhelyezésekor ellenőrizze, hogy a heveder hurkok láthatók-e a csomagtartóból; ez megkönnyíti a meglazításukat vagy meghúzásukat.

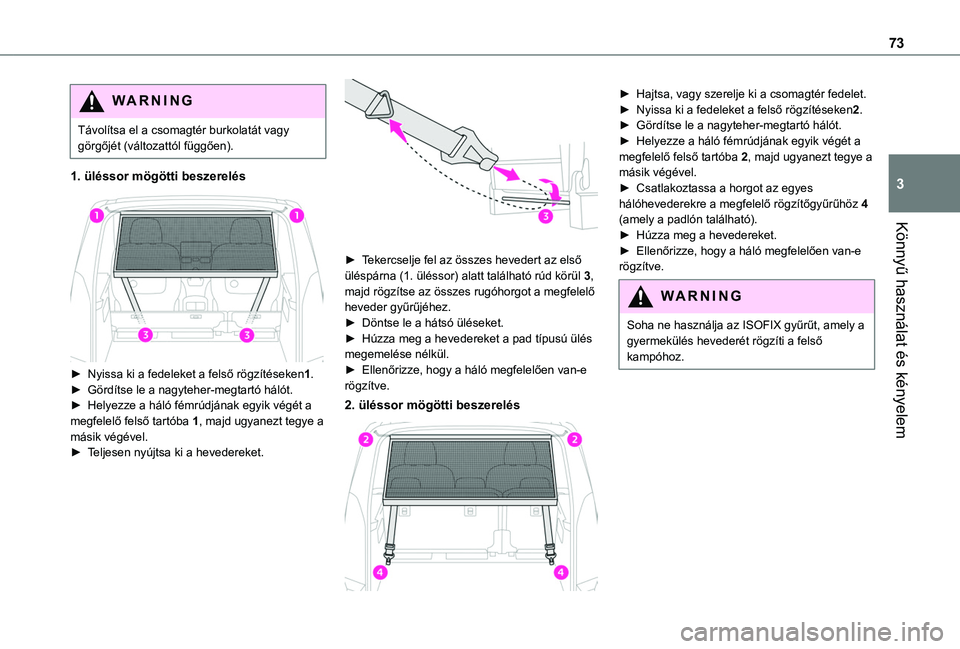

73
Könnyű használat és kényelem
3
WARNI NG
Távolítsa el a csomagtér burkolatát vagy görgőjét (változattól függően).
1. üléssor mögötti beszerelés

► Nyissa ki a fedeleket a felső rögzítéseken1.► Gördítse le a nagyteher-megtartó hálót.► Helyezze a háló fémrúdjának egyik végét a megfelelő felső tartóba 1, majd ugyanezt tegye a másik végével.
► Teljesen nyújtsa ki a hevedereket.

► Tekercselje fel az összes hevedert az első üléspárna (1. üléssor) alatt található rúd körül 3, majd rögzítse az összes rugóhorgot a megfelelő heveder gyűrűjéhez.► Döntse le a hátsó üléseket.► Húzza meg a hevedereket a pad típusú ülés megemelése nélkül.► Ellenőrizze, hogy a háló megfelelően van-e rögzítve.
2. üléssor mögötti beszerelés

► Hajtsa, vagy szerelje ki a csomagtér fedelet.► Nyissa ki a fedeleket a felső rögzítéseken2.► Gördítse le a nagyteher-megtartó hálót.► Helyezze a háló fémrúdjának egyik végét a megfelelő felső tartóba 2, majd ugyanezt tegye a másik végével.► Csatlakoztassa a horgot az egyes hálóhevederekre a megfelelő rögzítőgyűrűhöz 4 (amely a padlón található).► Húzza meg a hevedereket.► Ellenőrizze, hogy a háló megfelelően van-e rögzítve.
WARNI NG
Soha ne használja az ISOFIX gyűrűt, amely a gyermekülés hevederét rögzíti a felső kampóhoz.

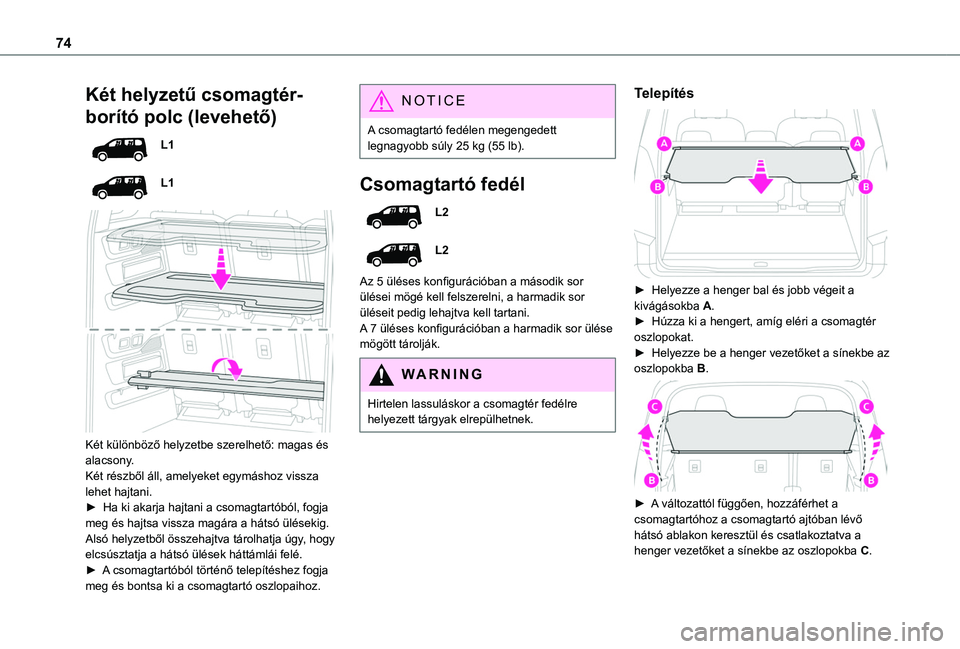

74
Két helyzetű csomagtér-
borító polc (levehető)
L1
L1


Két különböző helyzetbe szerelhető: magas és alacsony.Két részből áll, amelyeket egymáshoz vissza lehet hajtani.► Ha ki akarja hajtani a csomagtartóból, fogja meg és hajtsa vissza magára a hátsó ülésekig. Alsó helyzetből összehajtva tárolhatja úgy, hogy elcsúsztatja a hátsó ülések háttámlái felé.► A csomagtartóból történő telepítéshez fogja meg és bontsa ki a csomagtartó oszlopaihoz.
NOTIC E
A csomagtartó fedélen megengedett legnagyobb súly 25 kg (55 lb).
Csomagtartó fedél
L2
L2
Az 5 üléses konfigurációban a második sor ülései mögé kell felszerelni, a harmadik sor üléseit pedig lehajtva kell tartani.A 7 üléses konfigurációban a harmadik sor ülése mögött tárolják.
WARNI NG
Hirtelen lassuláskor a csomagtér fedélre helyezett tárgyak elrepülhetnek.
Telepítés

► Helyezze a henger bal és jobb végeit a kivágásokba A.► Húzza ki a hengert, amíg eléri a csomagtér oszlopokat.► Helyezze be a henger vezetőket a sínekbe az oszlopokba B.

► A változattól függően, hozzáférhet a csomagtartóhoz a csomagtartó ajtóban lévő hátsó ablakon keresztül és csatlakoztatva a henger vezetőket a sínekbe az oszlopokba C.

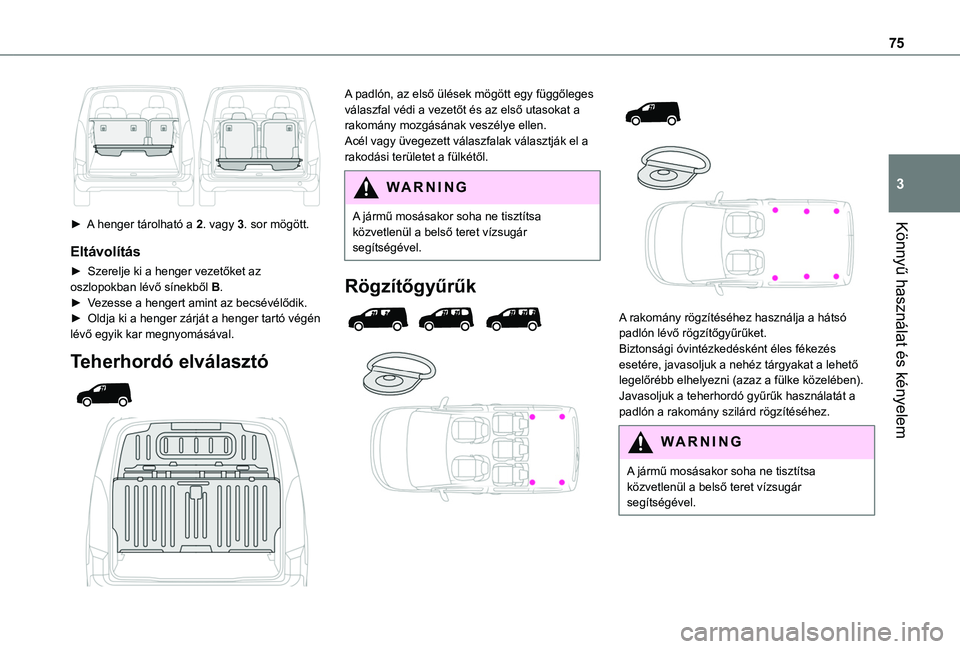

75
Könnyű használat és kényelem
3

► A henger tárolható a 2. vagy 3. sor mögött.
Eltávolítás
► Szerelje ki a henger vezetőket az oszlopokban lévő sínekből B.► Vezesse a hengert amint az becsévélődik.► Oldja ki a henger zárját a henger tartó végén lévő egyik kar megnyomásával.
Teherhordó elválasztó


A padlón, az első ülések mögött egy függőleges válaszfal védi a vezetőt és az első utasokat a rakomány mozgásának veszélye ellen.Acél vagy üvegezett válaszfalak választják el a rakodási területet a fülkétől.
WARNI NG
A jármű mosásakor soha ne tisztítsa közvetlenül a belső teret vízsugár segítségével.
Rögzítőgyűrűk





A rakomány rögzítéséhez használja a hátsó padlón lévő rögzítőgyűrűket.Biztonsági óvintézkedésként éles fékezés esetére, javasoljuk a nehéz tárgyakat a lehető legelőrébb elhelyezni (azaz a fülke közelében).Javasoljuk a teherhordó gyűrűk használatát a padlón a rakomány szilárd rögzítéséhez.
WARNI NG
A jármű mosásakor soha ne tisztítsa közvetlenül a belső teret vízsugár segítségével.

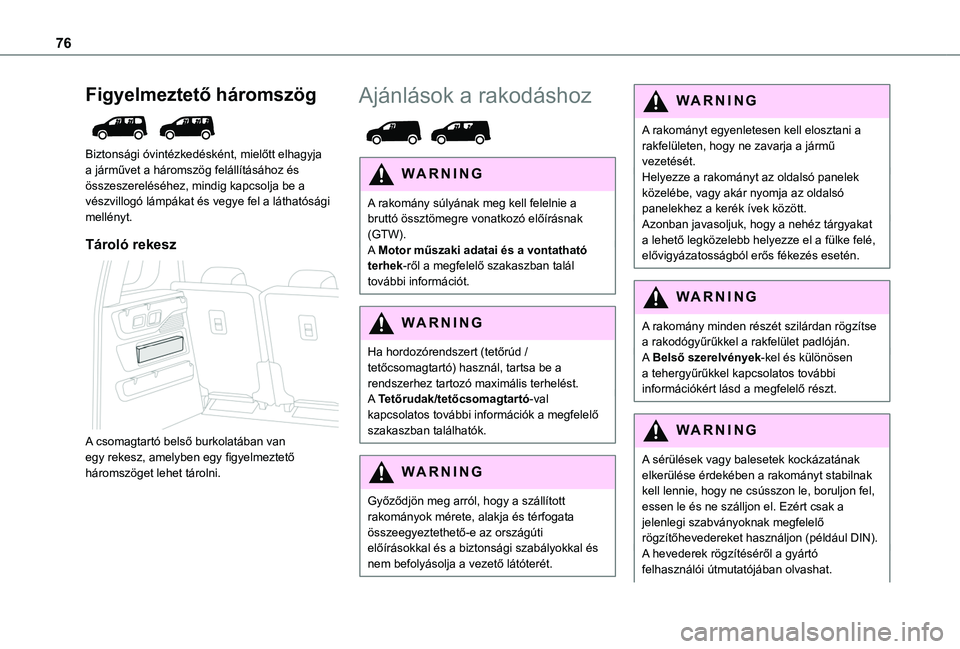

76
Figyelmeztető háromszög

Biztonsági óvintézkedésként, mielőtt elhagyja a járművet a háromszög felállításához és összeszereléséhez, mindig kapcsolja be a vészvillogó lámpákat és vegye fel a láthatósági mellényt.
Tároló rekesz

A csomagtartó belső burkolatában van egy rekesz, amelyben egy figyelmeztető háromszöget lehet tárolni.
Ajánlások a rakodáshoz

WARNI NG
A rakomány súlyának meg kell felelnie a bruttó össztömegre vonatkozó előírásnak (GTW).A Motor műszaki adatai és a vontatható terhek-ről a megfelelő szakaszban talál további információt.
WARNI NG
Ha hordozórendszert (tetőrúd / tetőcsomagtartó) használ, tartsa be a rendszerhez tartozó maximális terhelést.A Tetőrudak/tetőcsomagtartó-val kapcsolatos további információk a megfelelő szakaszban találhatók.
WARNI NG
Győződjön meg arról, hogy a szállított rakományok mérete, alakja és térfogata összeegyeztethető-e az országúti előírásokkal és a biztonsági szabályokkal és nem befolyásolja a vezető látóterét.
WARNI NG
A rakományt egyenletesen kell elosztani a rakfelületen, hogy ne zavarja a jármű vezetését.Helyezze a rakományt az oldalsó panelek közelébe, vagy akár nyomja az oldalsó panelekhez a kerék ívek között.Azonban javasoljuk, hogy a nehéz tárgyakat a lehető legközelebb helyezze el a fülke felé, elővigyázatosságból erős fékezés esetén.
WARNI NG
A rakomány minden részét szilárdan rögzítse a rakodógyűrűkkel a rakfelület padlóján.A Belső szerelvények-kel és különösen a tehergyűrűkkel kapcsolatos további információkért lásd a megfelelő részt.
WARNI NG
A sérülések vagy balesetek kockázatának elkerülése érdekében a rakományt stabilnak kell lennie, hogy ne csússzon le, boruljon fel, essen le és ne szálljon el. Ezért csak a jelenlegi szabványoknak megfelelő rögzítőhevedereket használjon (például DIN).A hevederek rögzítéséről a gyártó felhasználói útmutatójában olvashat.

77
Könnyű használat és kényelem
3
A rakomány csúszásának megakadályozása érdekében a rakomány és a jármű oldalfalai között nem lehet szabad hely.A hevederek mellett optimalizálja a rakomány stabilitását stabil kezelőeszközökkel (ékek, merev fadarabok vagy párnázat).
WARNI NG
A jármű mosásakor soha ne tisztítsa közvetlenül a belső teret vízsugár segítségével.
A Extenso utastér és a
fülkés kivitelhez
WARNI NG
Ne helyezzen éles vagy hegyes tárgyakat a védőborításba, hogy az ne sérüljön meg.


WARNI NG
Ne helyezzen tárgyakat a műszerfalra.Deaktiválja az első utasoldali légzsákot hosszú tárgyak szállításakor.Az Első utasülés légzsákjának kikapcsolása-ról a megfelelő szakaszban talál további információt.
WARNI NG
Kerülje a rövid vagy nehéz terhek elhelyezését a védőburkolatban; ha lehetséges, használja a rakteret.


WARNI NG
Kerülje el a rakományok vagy elemek rögzítését vagy felakasztását a válaszfalon.
Biztonsági okokból győződjön meg arról, hogy a kis tárgyak nem csúsznak át a válaszfal és a jármű karosszériája közötti kb. 3 cm-es réseken.
Extenso utastér

Ez a szerelvény két üléses első üléspadot és egy levehető fedelet tartalmaz.A két üléses első üléspadról a megfelelő szakaszban talál további információt.Az első ülések mögött a padlón egy függőleges válaszfal védi a vezetőt és az első utasokat a rakomány mozgásának veszélye ellen.Ebben az elválasztó falban egy mozgatható lap eltávolítható, hogy hosszú tárgyakat lehessen berakodni.A hosszú árucikkek biztonságos szállítása érdekében a járműhöz védőburkolat tartozik.
A fedél eltávolítása

► A fedelet egy kézzel tartva forgassa el a vezérlőelemet a fedél tetején a nyitáshoz.

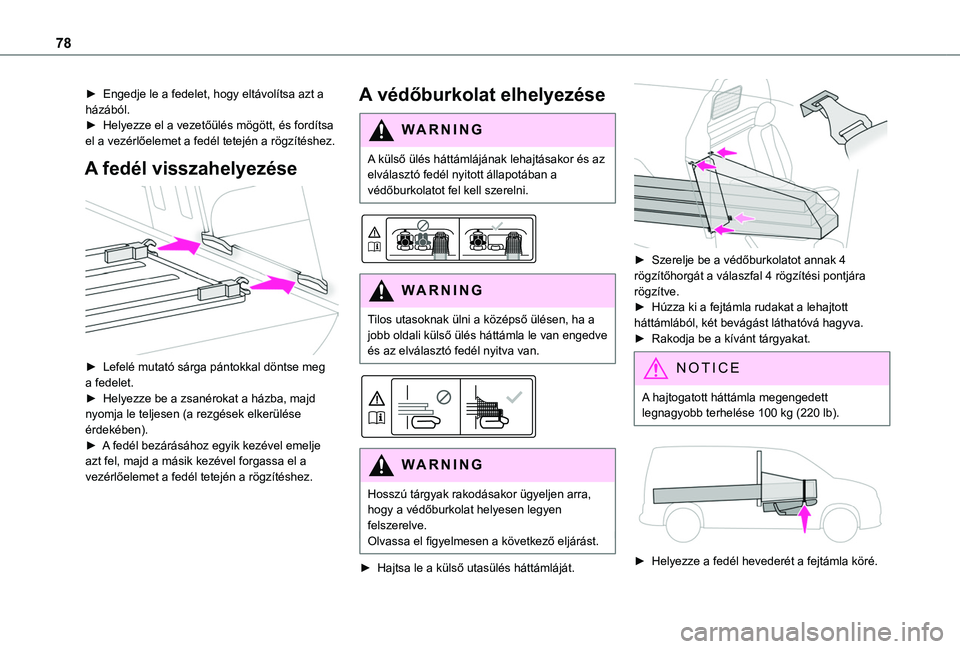

78
► Engedje le a fedelet, hogy eltávolítsa azt a házából.► Helyezze el a vezetőülés mögött, és fordítsa el a vezérlőelemet a fedél tetején a rögzítéshez.
A fedél visszahelyezése

► Lefelé mutató sárga pántokkal döntse meg a fedelet.► Helyezze be a zsanérokat a házba, majd nyomja le teljesen (a rezgések elkerülése érdekében).
► A fedél bezárásához egyik kezével emelje azt fel, majd a másik kezével forgassa el a vezérlőelemet a fedél tetején a rögzítéshez.
A védőburkolat elhelyezése
WARNI NG
A külső ülés háttámlájának lehajtásakor és az elválasztó fedél nyitott állapotában a védőburkolatot fel kell szerelni.


WARNI NG
Tilos utasoknak ülni a középső ülésen, ha a jobb oldali külső ülés háttámla le van engedve és az elválasztó fedél nyitva van.


WARNI NG
Hosszú tárgyak rakodásakor ügyeljen arra, hogy a védőburkolat helyesen legyen felszerelve.Olvassa el figyelmesen a következő eljárást.
► Hajtsa le a külső utasülés háttámláját.

► Szerelje be a védőburkolatot annak 4 rögzítőhorgát a válaszfal 4 rögzítési pontjára rögzítve.► Húzza ki a fejtámla rudakat a lehajtott háttámlából, két bevágást láthatóvá hagyva.► Rakodja be a kívánt tárgyakat.
NOTIC E
A hajtogatott háttámla megengedett legnagyobb terhelése 100 kg (220 lb).


► Helyezze a fedél hevederét a fejtámla köré.

79
Könnyű használat és kényelem
3
► Húzza meg a hevedert az állítható szakasz segítségével, hogy a borításba berakott tárgyak megfelelően megmaradjanak.
NOTIC E
Használat után a védőburkolat a helyén hagyható.
NOTIC E
Rendszeresen ellenőrizze a védőburkolat állapotát.Ha kopás vagy szakadás jelei jelentkeznek, vegye fel a kapcsolatot egy TOYOTA kereskedővel, és cserélje ki egy védőborításra, amely megfelel a TOYOTA és a jármű előírásainak és tulajdonságainak.
Utasfülke


Az első vagy a második üléssor mögé helyezhető, elmozdítható válaszfal megvédi a
vezetőt és az utasokat a rakomány mozgásának veszélyétől.A válaszfalon található nyílás kinyitható, hogy hosszú tárgyakat szállítsanak.A hosszú árucikkek biztonságos szállítása érdekében a járműhöz védőburkolat tartozik.
WARNI NG
A mozgatható válaszfalat csak ebben a két helyzetben rögzítse.
WARNI NG
Ne hajoljon a mozgatható válaszfal fölé beszálláskor!
WARNI NG
Legyen éber, ha a jármű meredek lejtőn van, terhek vannak a válaszfal mögött és utasok vannak az utastérben!


WARNI NG
Ne helyezzen terhet a 2. sor mögött elhelyezett válaszfal mögé, ha a pad ülés 2/3 részének háttámlája le van hajtva.

80


WARNI NG
Deaktiválja az első utasoldali légzsákot hosszú tárgyak szállításakor.
A válaszfal mozgatása
A válaszfal mozgatása előre

► Hajtsa le a 2. sor üléseinek háttámláit és ellenőrizze, hogy megfelelően vannak-e behajtva. Ha szükséges, állítsa be az 1. sor üléseinek helyzetét (előre mozgatva).► Oldja ki a felső A és B reteszeket.► Ellenőrizze, hogy a C és D reteszek vissza
vannak-e húzva.
► Tolja a válaszfalat előre► Rögzítse az alsó C és D reteszeket, majd ellenőrizze, hogy az illesztőcsapok megfelelően vannak-e rögzítve házukban.► Rögzítse a felső A és B reteszeket.
A válaszfal mozgatása hátra
► Oldja ki a felső A és B reteszeket.► Oldja ki az alsó C és D reteszt.► Tolja a válaszfalat hátra.► Rögzítse a felső A és B reteszeket.► Helyezze vissza a 2. sor üléseinek háttámláit normál helyzetükbe.
NOTIC E
A felső ütközők beállíthatók, ha:– túlzott erő szükséges az A és B felső reteszek működtetéséhez– vezetés közben zaj észlelhető a túlzott holtjáték miatt.
NOTIC E
A válaszfalnak a 2. vagy az 1. sor ülése mögött történő reteszelésekor, bekapcsolódási zaj jelzi, hogy a felső reteszek rögzültek.
WARNI NG
Soha ne vezessen rögzítetlen válaszfallal.
WARNI NG
Az elválasztót nem szabad mozgatni kitolt reteszekkel - karcolások vagy a műanyag burkolatok károsodásának veszélye!
WARNI NG
A válaszfalat soha nem szabad eltávolítani, a
jármű haszongépjárműből személyszállító járművé alakítása érdekében.Ez veszélyeztetné a felhasználók biztonságát, mivel a csomagtérajtóban nem található gyermekzár (kötelező személyszállító járműveken).
WARNI NG
Ügyeljen a válaszfal mögötti rakodási magasságra és a védőburkolatban elhelyezett hosszú terhelés méretére: a vezető látótere nem lehet korlátozott.
WARNI NG
Ne helyezzen terhelést a válaszfal és a padülés támlája közé.
