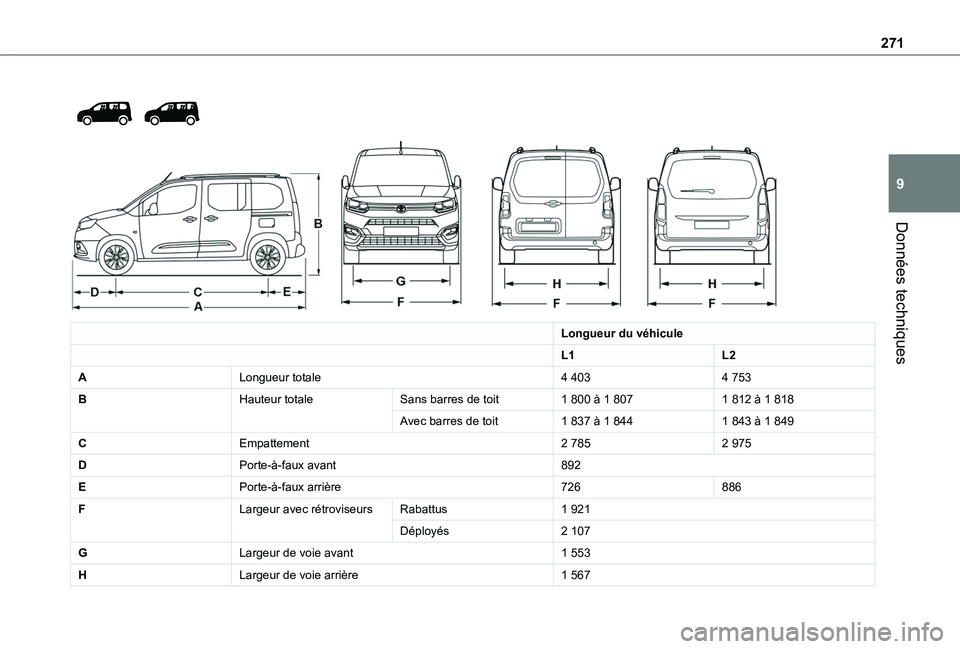

271
Données techniques
9



Longueur du véhicule
L1L2
ALongueur totale4 4034 753
BHauteur totaleSans barres de toit1 800 à 1 8071 812 à 1 818
Avec barres de toit1 837 à 1 8441 843 à 1 849
CEmpattement2 7852 975
DPorte-à-faux avant892
EPorte-à-faux arrière726886
FLargeur avec rétroviseursRabattus1 921
Déployés2 107
GLargeur de voie avant1 553
HLargeur de voie arrière1 567

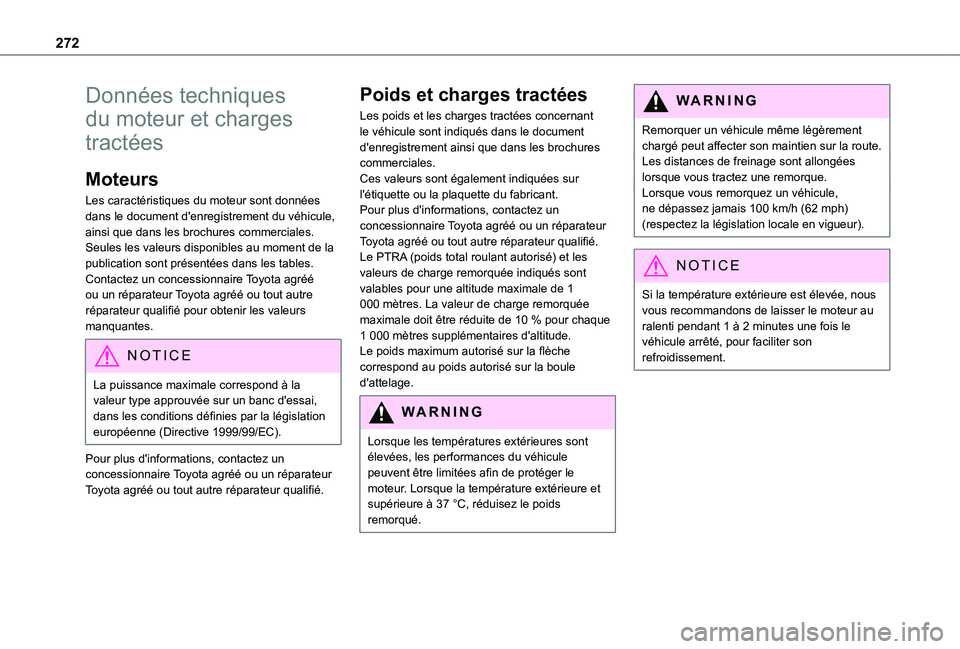

272
Données techniques
du moteur et charges
tractées
Moteurs
Les caractéristiques du moteur sont données dans le document d'enregistrement du véhicule, ainsi que dans les brochures commerciales.Seules les valeurs disponibles au moment de la publication sont présentées dans les tables.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié pour obtenir les valeurs manquantes.
NOTIC E
La puissance maximale correspond à la valeur type approuvée sur un banc d'essai, dans les conditions définies par la législation européenne (Directive 1999/99/EC).
Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Poids et charges tractées
Les poids et les charges tractées concernant le véhicule sont indiqués dans le document d'enregistrement ainsi que dans les brochures commerciales.Ces valeurs sont également indiquées sur l'étiquette ou la plaquette du fabricant.Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Le PTRA (poids total roulant autorisé) et les valeurs de charge remorquée indiqués sont valables pour une altitude maximale de 1 000 mètres. La valeur de charge remorquée maximale doit être réduite de 10 % pour chaque 1 000 mètres supplémentaires d'altitude.Le poids maximum autorisé sur la flèche correspond au poids autorisé sur la boule d'attelage.
WARNI NG
Lorsque les températures extérieures sont élevées, les performances du véhicule peuvent être limitées afin de protéger le moteur. Lorsque la température extérieure et supérieure à 37 °C, réduisez le poids remorqué.
WARNI NG
Remorquer un véhicule même légèrement chargé peut affecter son maintien sur la route.Les distances de freinage sont allongées lorsque vous tractez une remorque.Lorsque vous remorquez un véhicule, ne dépassez jamais 100 km/h (62 mph) (respectez la législation locale en vigueur).
NOTIC E
Si la température extérieure est élevée, nous vous recommandons de laisser le moteur au ralenti pendant 1 à 2 minutes une fois le véhicule arrêté, pour faciliter son refroidissement.

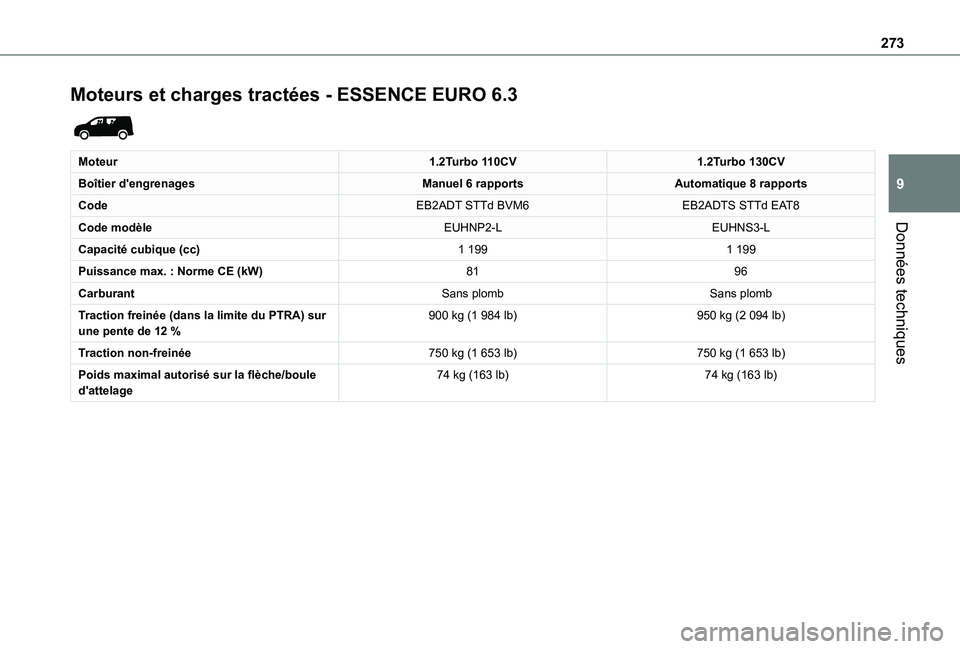

273
Données techniques
9
Moteurs et charges tractées - ESSENCE EURO 6.3

Moteur1.2Turbo 110CV1.2Turbo 130CV
Boîtier d'engrenagesManuel 6 rapportsAutomatique 8 rapports
CodeEB2ADT STTd BVM6EB2ADTS STTd EAT8
Code modèleEUHNP2-LEUHNS3-L
Capacité cubique (cc)1 1991 199
Puissance max. : Norme CE (kW)8196
CarburantSans plombSans plomb
Traction freinée (dans la limite du PTRA) sur une pente de 12 %900 kg (1 984 lb)950 kg (2 094 lb)
Traction non-freinée750 kg (1 653 lb)750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule d'attelage74 kg (163 lb)74 kg (163 lb)

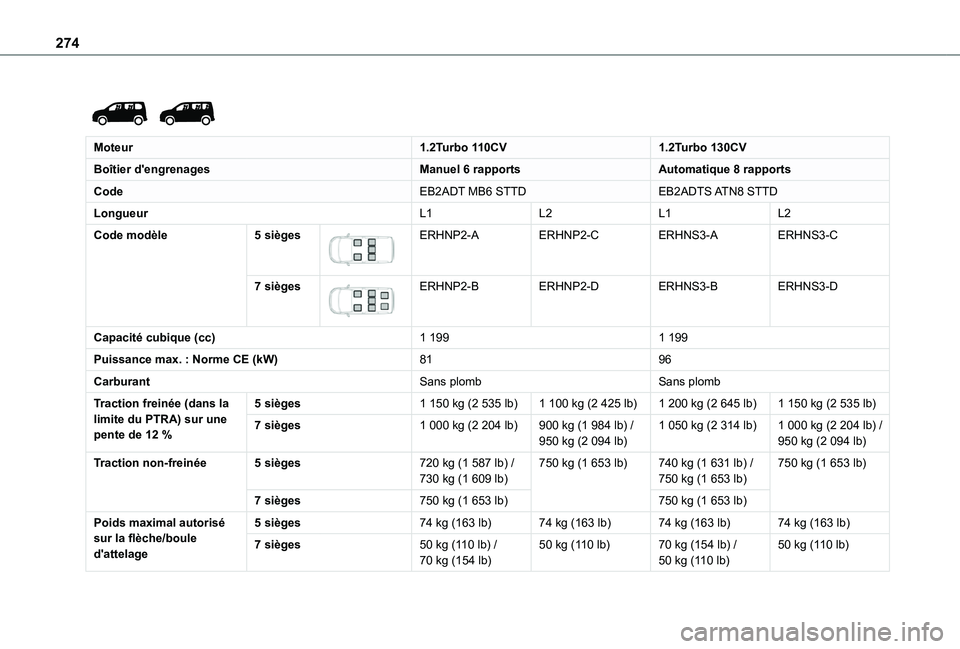

274


Moteur1.2Turbo 110CV1.2Turbo 130CV
Boîtier d'engrenagesManuel 6 rapportsAutomatique 8 rapports
CodeEB2ADT MB6 STTDEB2ADTS ATN8 STTD
LongueurL1L2L1L2
Code modèle5 sièges

ERHNP2-AERHNP2-CERHNS3-AERHNS3-C
7 sièges

ERHNP2-BERHNP2-DERHNS3-BERHNS3-D
Capacité cubique (cc)1 1991 199
Puissance max. : Norme CE (kW)8196
CarburantSans plombSans plomb
Traction freinée (dans la limite du PTRA) sur une pente de 12 %
5 sièges1 150 kg (2 535 lb)1 100 kg (2 425 lb)1 200 kg (2 645 lb)1 150 kg (2 535 lb)
7 sièges1 000 kg (2 204 lb)900 kg (1 984 lb) / 950 kg (2 094 lb)1 050 kg (2 314 lb)1 000 kg (2 204 lb) / 950 kg (2 094 lb)
Traction non-freinée5 sièges720 kg (1 587 lb) / 730 kg (1 609 lb)750 kg (1 653 lb)740 kg (1 631 lb) / 750 kg (1 653 lb)750 kg (1 653 lb)
7 sièges750 kg (1 653 lb)750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule d'attelage
5 sièges74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 sièges50 kg (110 lb) /
70 kg (154 lb)
50 kg (110 lb)70 kg (154 lb) /
50 kg (110 lb)
50 kg (110 lb)

275
Données techniques
9

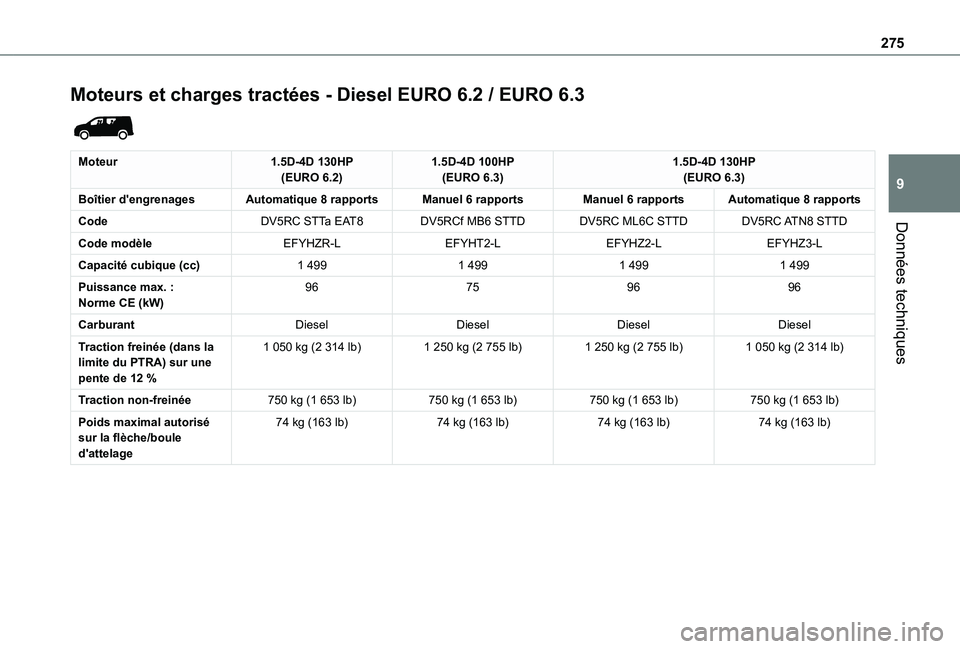

Moteurs et charges tractées - Diesel EURO 6.2 / EURO 6.3

Moteur1.5D-4D 130HP(EURO 6.2)1.5D-4D 100HP(EURO 6.3)1.5D-4D 130HP(EURO 6.3)
Boîtier d'engrenagesAutomatique 8 rapportsManuel 6 rapportsManuel 6 rapportsAutomatique 8 rapports
CodeDV5RC STTa EAT8DV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
Code modèleEFYHZR-LEFYHT2-LEFYHZ2-LEFYHZ3-L
Capacité cubique (cc)1 4991 4991 4991 499
Puissance max. : Norme CE (kW)96759696
CarburantDieselDieselDieselDiesel
Traction freinée (dans la limite du PTRA) sur une pente de 12 %
1 050 kg (2 314 lb)1 250 kg (2 755 lb)1 250 kg (2 755 lb)1 050 kg (2 314 lb)
Traction non-freinée 750 kg (1 653 lb)750 kg (1 653 lb)750 kg (1 653 lb)750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule
d'attelage
74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)

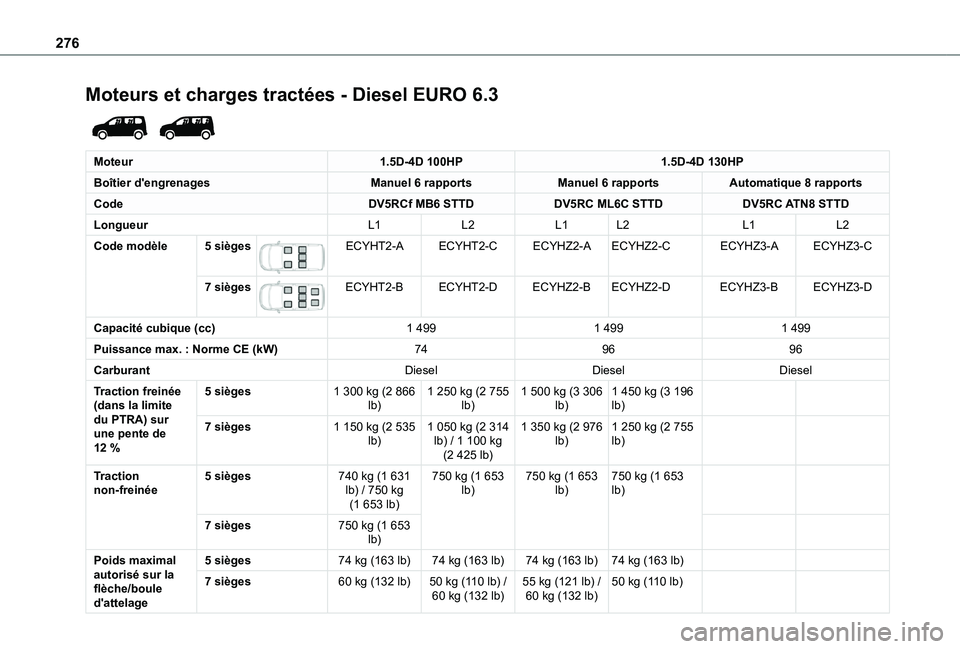

276
Moteurs et charges tractées - Diesel EURO 6.3

Moteur1.5D-4D 100HP1.5D-4D 130HP
Boîtier d'engrenagesManuel 6 rapportsManuel 6 rapportsAutomatique 8 rapports
CodeDV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
LongueurL1L2L1L2L1L2
Code modèle5 sièges ECYHT2-AECYHT2-CECYHZ2-AECYHZ2-CECYHZ3-AECYHZ3-C
7 sièges ECYHT2-BECYHT2-DECYHZ2-BECYHZ2-DECYHZ3-BECYHZ3-D
Capacité cubique (cc)1 4991 4991 499
Puissance max. : Norme CE (kW)749696
CarburantDieselDieselDiesel
Traction freinée (dans la limite du PTRA) sur une pente de 12 %
5 sièges1 300 kg (2 866 lb)1 250 kg (2 755 lb)1 500 kg (3 306 lb)1 450 kg (3 196 lb)
7 sièges1 150 kg (2 535 lb)1 050 kg (2 314 lb) / 1 100 kg (2 425 lb)
1 350 kg (2 976 lb)1 250 kg (2 755 lb)
Traction non-freinée5 sièges740 kg (1 631 lb) / 750 kg (1 653 lb)
750 kg (1 653 lb)750 kg (1 653 lb)750 kg (1 653 lb)
7 sièges750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule d'attelage
5 sièges74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 sièges60 kg (132 lb)50 kg (110 lb) / 60 kg (132 lb)55 kg (121 lb) / 60 kg (132 lb)50 kg (110 lb)

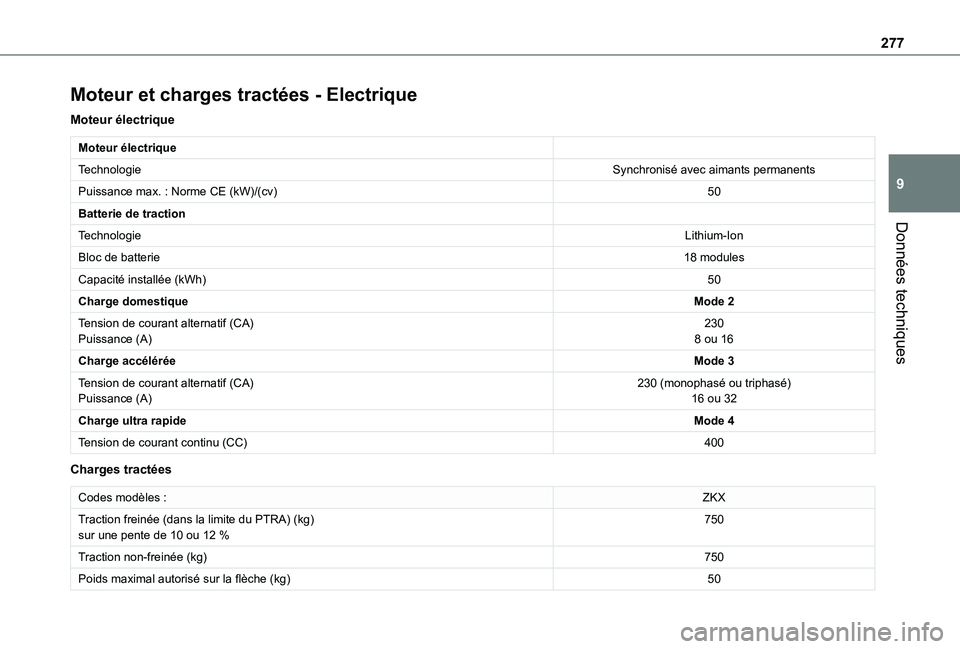

277
Données techniques
9
Moteur et charges tractées - Electrique
Moteur électrique
Moteur électrique
TechnologieSynchronisé avec aimants permanents
Puissance max. : Norme CE (kW)/(cv)50
Batterie de traction
TechnologieLithium-Ion
Bloc de batterie18 modules
Capacité installée (kWh)50
Charge domestiqueMode 2
Tension de courant alternatif (CA)Puissance (A)2308 ou 16
Charge accéléréeMode 3
Tension de courant alternatif (CA)Puissance (A)230 (monophasé ou triphasé)16 ou 32
Charge ultra rapideMode 4
Tension de courant continu (CC)400
Charges tractées
Codes modèles :ZKX
Traction freinée (dans la limite du PTRA) (kg)sur une pente de 10 ou 12 %750
Traction non-freinée (kg)750
Poids maximal autorisé sur la flèche (kg)50

278

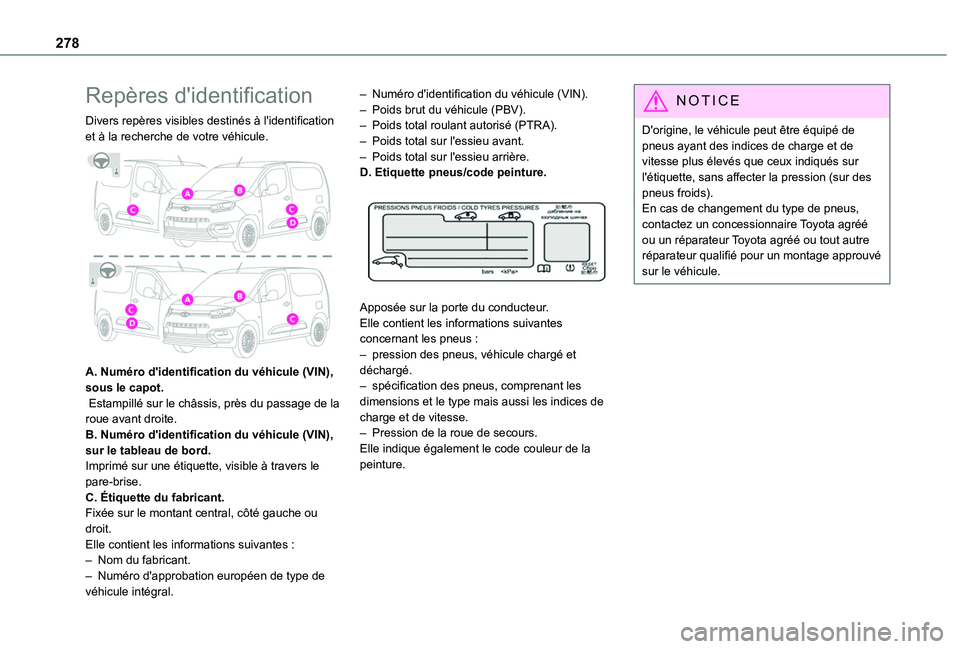

Repères d'identification
Divers repères visibles destinés à l'identification et à la recherche de votre véhicule.

A. Numéro d'identification du véhicule (VIN), sous le capot. Estampillé sur le châssis, près du passage de la roue avant droite.B. Numéro d'identification du véhicule (VIN), sur le tableau de bord.Imprimé sur une étiquette, visible à travers le pare-brise.C. Étiquette du fabricant.Fixée sur le montant central, côté gauche ou droit.Elle contient les informations suivantes :
– Nom du fabricant.– Numéro d'approbation européen de type de véhicule intégral.
– Numéro d'identification du véhicule (VIN).– Poids brut du véhicule (PBV).– Poids total roulant autorisé (PTRA).– Poids total sur l'essieu avant.– Poids total sur l'essieu arrière.D. Etiquette pneus/code peinture.

Apposée sur la porte du conducteur.Elle contient les informations suivantes concernant les pneus :– pression des pneus, véhicule chargé et déchargé.– spécification des pneus, comprenant les dimensions et le type mais aussi les indices de charge et de vitesse.– Pression de la roue de secours.Elle indique également le code couleur de la peinture.
NOTIC E
D'origine, le véhicule peut être équipé de pneus ayant des indices de charge et de vitesse plus élevés que ceux indiqués sur l'étiquette, sans affecter la pression (sur des pneus froids).En cas de changement du type de pneus, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié pour un montage approuvé sur le véhicule.

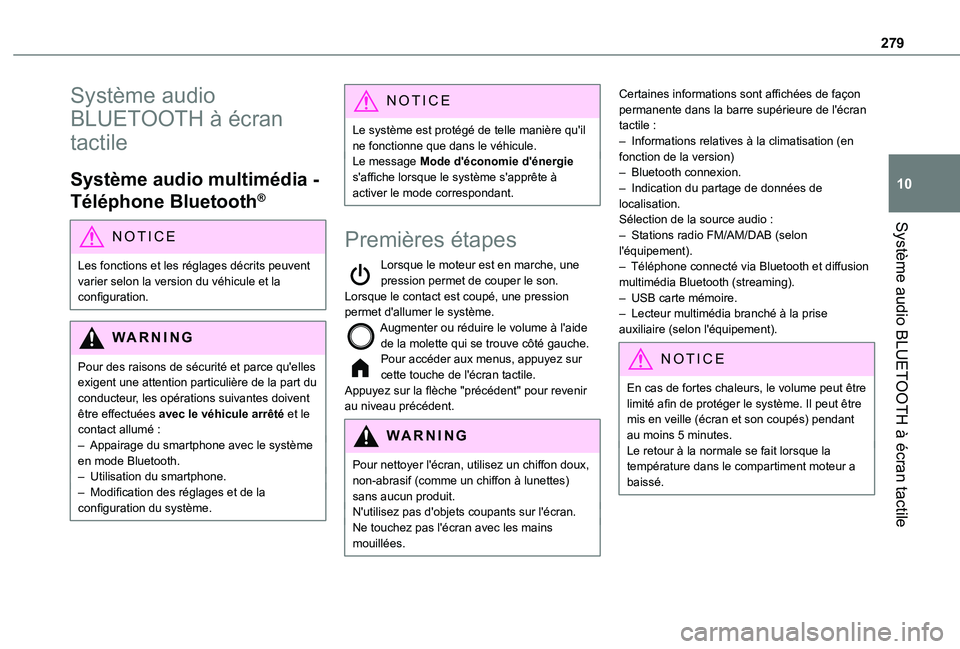

279
Système audio BLUETOOTH à écran tactile
10
Système audio
BLUETOOTH à écran
tactile
Système audio multimédia -
Téléphone Bluetooth®
NOTIC E
Les fonctions et les réglages décrits peuvent varier selon la version du véhicule et la configuration.
WARNI NG
Pour des raisons de sécurité et parce qu'elles exigent une attention particulière de la part du conducteur, les opérations suivantes doivent être effectuées avec le véhicule arrêté et le contact allumé :– Appairage du smartphone avec le système en mode Bluetooth.– Utilisation du smartphone.– Modification des réglages et de la configuration du système.
NOTIC E
Le système est protégé de telle manière qu'il ne fonctionne que dans le véhicule.Le message Mode d'économie d'énergie s'affiche lorsque le système s'apprête à activer le mode correspondant.
Premières étapes
Lorsque le moteur est en marche, une pression permet de couper le son.Lorsque le contact est coupé, une pression permet d'allumer le système.Augmenter ou réduire le volume à l'aide de la molette qui se trouve côté gauche.Pour accéder aux menus, appuyez sur cette touche de l'écran tactile.Appuyez sur la flèche "précédent" pour revenir au niveau précédent.
WARNI NG
Pour nettoyer l'écran, utilisez un chiffon doux, non-abrasif (comme un chiffon à lunettes) sans aucun produit.N'utilisez pas d'objets coupants sur l'écran.Ne touchez pas l'écran avec les mains mouillées.
Certaines informations sont affichées de façon permanente dans la barre supérieure de l'écran tactile :– Informations relatives à la climatisation (en fonction de la version)– Bluetooth connexion.– Indication du partage de données de localisation.Sélection de la source audio :– Stations radio FM/AM/DAB (selon l'équipement).– Téléphone connecté via Bluetooth et diffusion multimédia Bluetooth (streaming).– USB carte mémoire.– Lecteur multimédia branché à la prise auxiliaire (selon l'équipement).
NOTIC E
En cas de fortes chaleurs, le volume peut être limité afin de protéger le système. Il peut être mis en veille (écran et son coupés) pendant au moins 5 minutes.Le retour à la normale se fait lorsque la température dans le compartiment moteur a baissé.

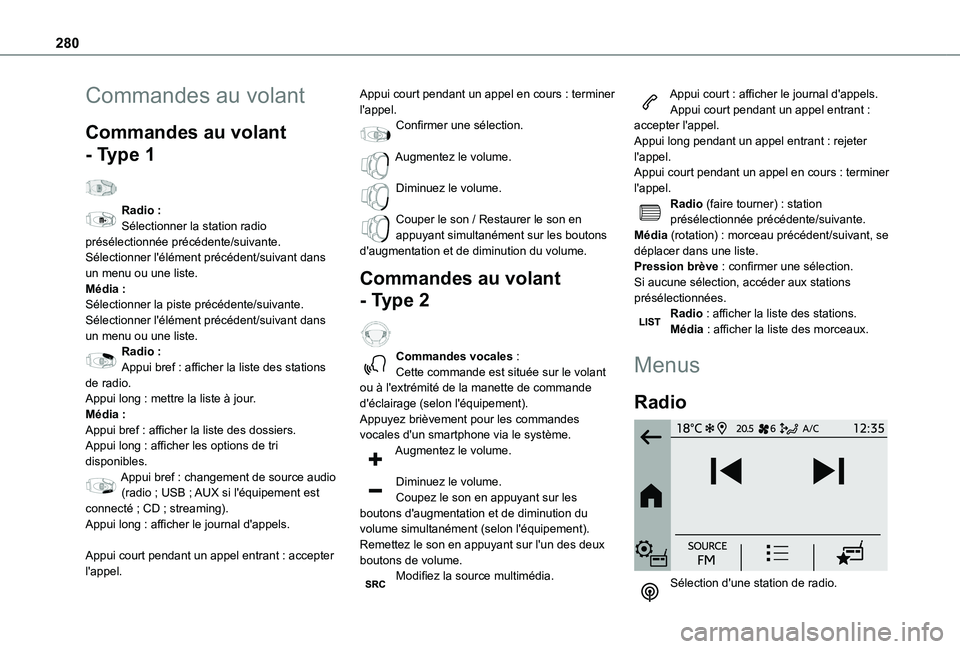

280
Commandes au volant
Commandes au volant
- Type 1
Radio :Sélectionner la station radio présélectionnée précédente/suivante.Sélectionner l'élément précédent/suivant dans un menu ou une liste.Média :Sélectionner la piste précédente/suivante.Sélectionner l'élément précédent/suivant dans un menu ou une liste.Radio :Appui bref : afficher la liste des stations de radio.Appui long : mettre la liste à jour.Média :Appui bref : afficher la liste des dossiers.
Appui long : afficher les options de tri disponibles.Appui bref : changement de source audio (radio ; USB ; AUX si l'équipement est connecté ; CD ; streaming).Appui long : afficher le journal d'appels.
Appui court pendant un appel entrant : accepter l'appel.
Appui court pendant un appel en cours : terminer l'appel.Confirmer une sélection.
Augmentez le volume.
Diminuez le volume.
Couper le son / Restaurer le son en appuyant simultanément sur les boutons d'augmentation et de diminution du volume.
Commandes au volant
- Type 2
Commandes vocales :Cette commande est située sur le volant ou à l'extrémité de la manette de commande d'éclairage (selon l'équipement).Appuyez brièvement pour les commandes vocales d'un smartphone via le système.
Augmentez le volume.
Diminuez le volume.Coupez le son en appuyant sur les boutons d'augmentation et de diminution du volume simultanément (selon l'équipement).Remettez le son en appuyant sur l'un des deux boutons de volume.Modifiez la source multimédia.
Appui court : afficher le journal d'appels.Appui court pendant un appel entrant : accepter l'appel.Appui long pendant un appel entrant : rejeter l'appel.Appui court pendant un appel en cours : terminer l'appel.Radio (faire tourner) : station présélectionnée précédente/suivante.Média (rotation) : morceau précédent/suivant, se déplacer dans une liste.Pression brève : confirmer une sélection. Si aucune sélection, accéder aux stations présélectionnées.Radio : afficher la liste des stations.Média : afficher la liste des morceaux.
Menus
Radio

Sélection d'une station de radio.
