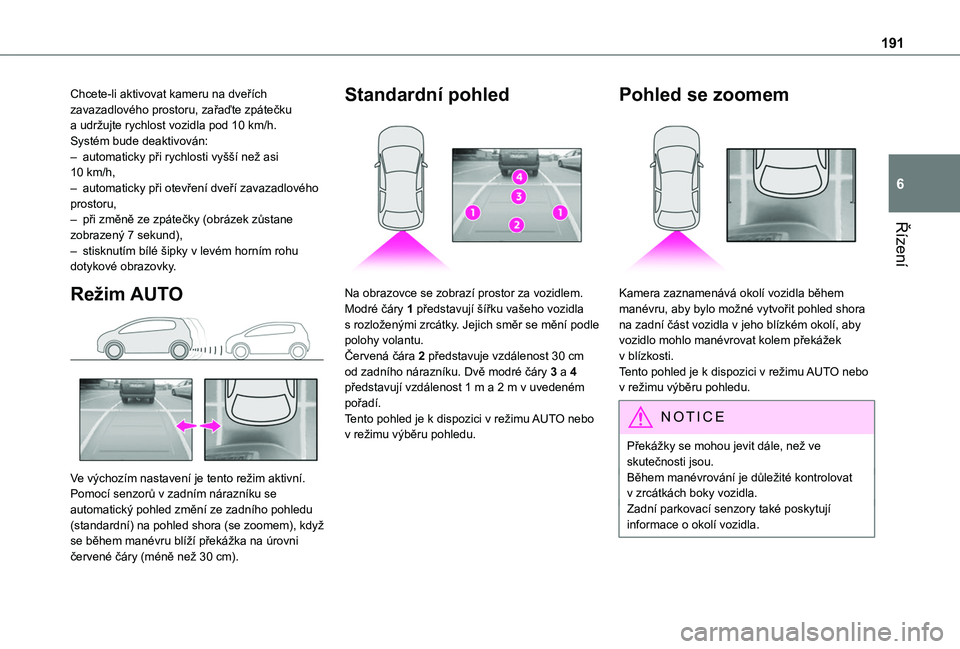

191
Řízení
6
Chcete-li aktivovat kameru na dveřích zavazadlového prostoru, zařaďte zpátečku a udržujte rychlost vozidla pod 10 km/h.Systém bude deaktivován:– automaticky při rychlosti vyšší než asi 10 km/h,– automaticky při otevření dveří zavazadlového prostoru,– při změně ze zpátečky (obrázek zůstane zobrazený 7 sekund),– stisknutím bílé šipky v levém horním rohu dotykové obrazovky.
Režim AUTO

Ve výchozím nastavení je tento režim aktivní.Pomocí senzorů v zadním nárazníku se automatický pohled změní ze zadního pohledu (standardní) na pohled shora (se zoomem), když se během manévru blíží překážka na úrovni červené čáry (méně než 30 cm).
Standardní pohled

Na obrazovce se zobrazí prostor za vozidlem.Modré čáry 1 představují šířku vašeho vozidla s rozloženými zrcátky. Jejich směr se mění podle polohy volantu.Červená čára 2 představuje vzdálenost 30 cm od zadního nárazníku. Dvě modré čáry 3 a 4 představují vzdálenost 1 m a 2 m v uvedeném pořadí.Tento pohled je k dispozici v režimu AUTO nebo v režimu výběru pohledu.
Pohled se zoomem

Kamera zaznamenává okolí vozidla během manévru, aby bylo možné vytvořit pohled shora na zadní část vozidla v jeho blízkém okolí, aby vozidlo mohlo manévrovat kolem překážek v blízkosti.Tento pohled je k dispozici v režimu AUTO nebo v režimu výběru pohledu.
NOTIC E
Překážky se mohou jevit dále, než ve skutečnosti jsou.Během manévrování je důležité kontrolovat v zrcátkách boky vozidla.Zadní parkovací senzory také poskytují informace o okolí vozidla.

192

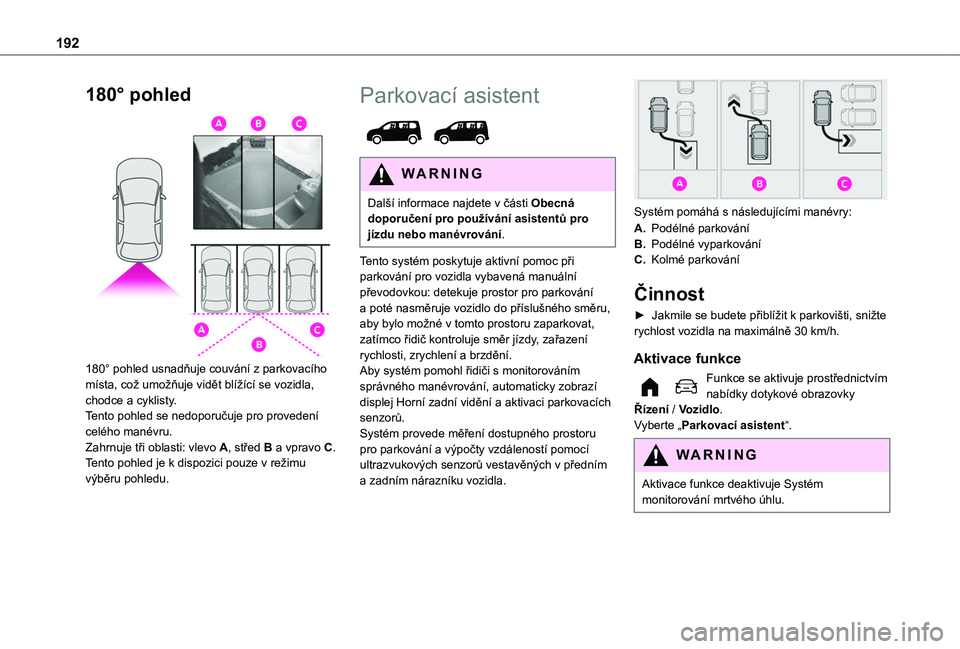

180° pohled

180° pohled usnadňuje couvání z parkovacího místa, což umožňuje vidět blížící se vozidla, chodce a cyklisty.Tento pohled se nedoporučuje pro provedení celého manévru.Zahrnuje tři oblasti: vlevo A, střed B a vpravo C.Tento pohled je k dispozici pouze v režimu výběru pohledu.
Parkovací asistent

WARNI NG
Další informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.
Tento systém poskytuje aktivní pomoc při parkování pro vozidla vybavená manuální převodovkou: detekuje prostor pro parkování a poté nasměruje vozidlo do příslušného směru, aby bylo možné v tomto prostoru zaparkovat, zatímco řidič kontroluje směr jízdy, zařazení rychlosti, zrychlení a brzdění.Aby systém pomohl řidiči s monitorováním správného manévrování, automaticky zobrazí displej Horní zadní vidění a aktivaci parkovacích senzorů.Systém provede měření dostupného prostoru pro parkování a výpočty vzdáleností pomocí ultrazvukových senzorů vestavěných v předním a zadním nárazníku vozidla.

Systém pomáhá s následujícími manévry:
A.Podélné parkování
B.Podélné vyparkování
C.Kolmé parkování
Činnost
► Jakmile se budete přiblížit k parkovišti, snižte rychlost vozidla na maximálně 30 km/h.
Aktivace funkce
Funkce se aktivuje prostřednictvím nabídky dotykové obrazovky Řízení / Vozidlo.Vyberte „Parkovací asistent“.
WARNI NG
Aktivace funkce deaktivuje Systém monitorování mrtvého úhlu.

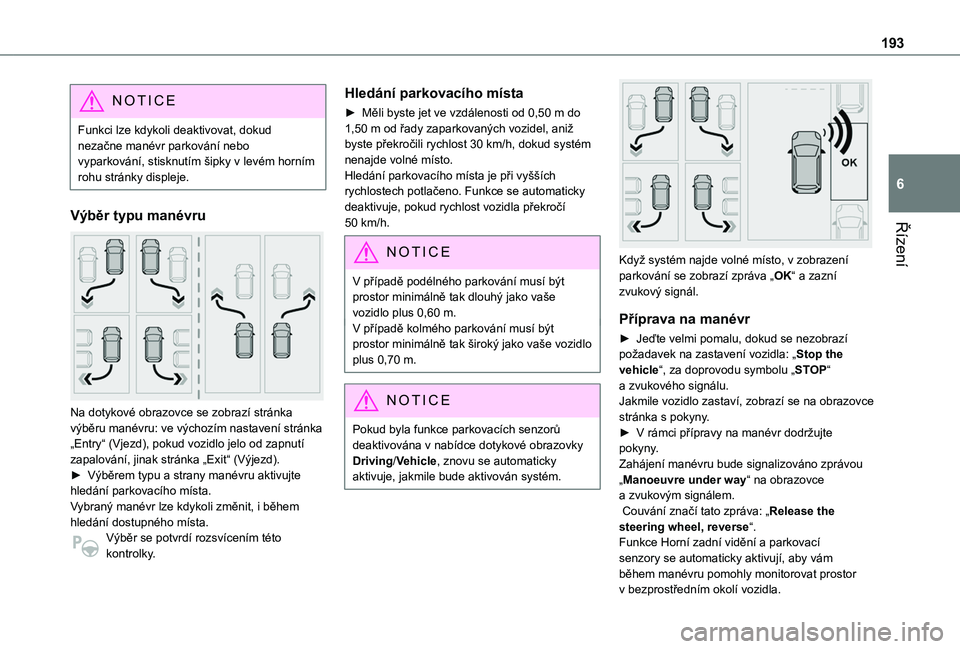

193
Řízení
6
NOTIC E
Funkci lze kdykoli deaktivovat, dokud nezačne manévr parkování nebo vyparkování, stisknutím šipky v levém horním rohu stránky displeje.
Výběr typu manévru

Na dotykové obrazovce se zobrazí stránka výběru manévru: ve výchozím nastavení stránka „Entry“ (Vjezd), pokud vozidlo jelo od zapnutí
zapalování, jinak stránka „Exit“ (Výjezd).► Výběrem typu a strany manévru aktivujte hledání parkovacího místa.Vybraný manévr lze kdykoli změnit, i během hledání dostupného místa.Výběr se potvrdí rozsvícením této kontrolky.
Hledání parkovacího místa
► Měli byste jet ve vzdálenosti od 0,50 m do 1,50 m od řady zaparkovaných vozidel, aniž byste překročili rychlost 30 km/h, dokud systém nenajde volné místo.Hledání parkovacího místa je při vyšších rychlostech potlačeno. Funkce se automaticky deaktivuje, pokud rychlost vozidla překročí 50 km/h.
NOTIC E
V případě podélného parkování musí být prostor minimálně tak dlouhý jako vaše vozidlo plus 0,60 m.V případě kolmého parkování musí být prostor minimálně tak široký jako vaše vozidlo plus 0,70 m.
NOTIC E
Pokud byla funkce parkovacích senzorů deaktivována v nabídce dotykové obrazovky Driving/Vehicle, znovu se automaticky aktivuje, jakmile bude aktivován systém.


Když systém najde volné místo, v zobrazení parkování se zobrazí zpráva „OK“ a zazní zvukový signál.
Příprava na manévr
► Jeďte velmi pomalu, dokud se nezobrazí požadavek na zastavení vozidla: „Stop the vehicle“, za doprovodu symbolu „STOP“ a zvukového signálu.Jakmile vozidlo zastaví, zobrazí se na obrazovce stránka s pokyny.► V rámci přípravy na manévr dodržujte pokyny. Zahájení manévru bude signalizováno zprávou „Manoeuvre under way“ na obrazovce a zvukovým signálem. Couvání značí tato zpráva: „Release the steering wheel, reverse“.Funkce Horní zadní vidění a parkovací senzory se automaticky aktivují, aby vám během manévru pomohly monitorovat prostor v bezprostředním okolí vozidla.

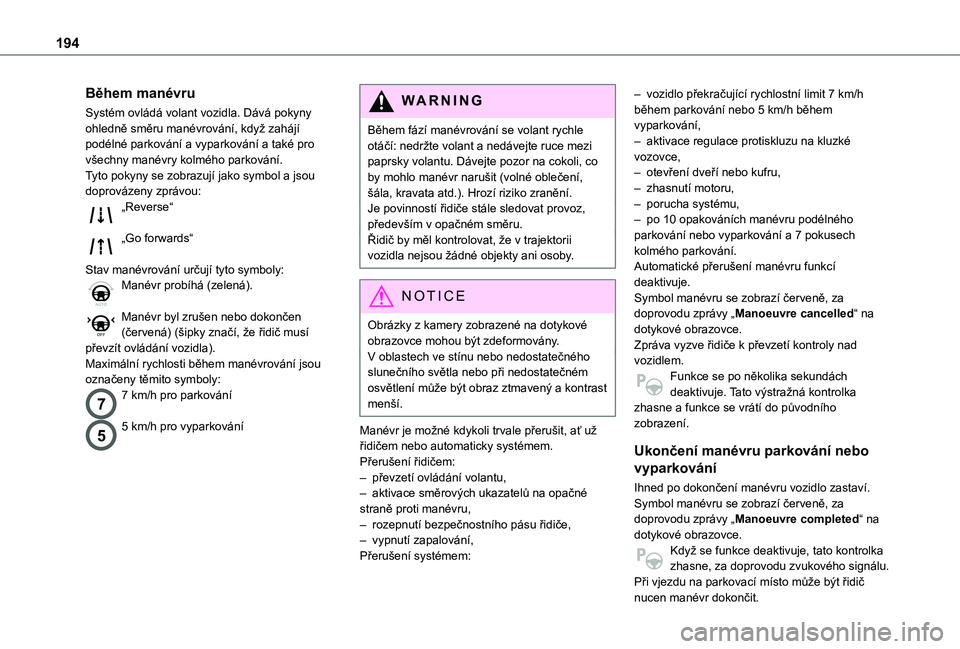

194
Během manévru
Systém ovládá volant vozidla. Dává pokyny ohledně směru manévrování, když zahájí podélné parkování a vyparkování a také pro všechny manévry kolmého parkování.Tyto pokyny se zobrazují jako symbol a jsou doprovázeny zprávou:„Reverse“
„Go forwards“
Stav manévrování určují tyto symboly:Manévr probíhá (zelená).
Manévr byl zrušen nebo dokončen (červená) (šipky značí, že řidič musí převzít ovládání vozidla).Maximální rychlosti během manévrování jsou označeny těmito symboly:
77 km/h pro parkování
55 km/h pro vyparkování
WARNI NG
Během fází manévrování se volant rychle otáčí: nedržte volant a nedávejte ruce mezi paprsky volantu. Dávejte pozor na cokoli, co by mohlo manévr narušit (volné oblečení, šála, kravata atd.). Hrozí riziko zranění.Je povinností řidiče stále sledovat provoz, především v opačném směru.Řidič by měl kontrolovat, že v trajektorii vozidla nejsou žádné objekty ani osoby.
NOTIC E
Obrázky z kamery zobrazené na dotykové obrazovce mohou být zdeformovány.V oblastech ve stínu nebo nedostatečného slunečního světla nebo při nedostatečném osvětlení může být obraz ztmavený a kontrast menší.
Manévr je možné kdykoli trvale přerušit, ať už řidičem nebo automaticky systémem.Přerušení řidičem:– převzetí ovládání volantu,– aktivace směrových ukazatelů na opačné straně proti manévru,– rozepnutí bezpečnostního pásu řidiče,– vypnutí zapalování,Přerušení systémem:
– vozidlo překračující rychlostní limit 7 km/h během parkování nebo 5 km/h během vyparkování,– aktivace regulace protiskluzu na kluzké vozovce,– otevření dveří nebo kufru,– zhasnutí motoru,– porucha systému,– po 10 opakováních manévru podélného parkování nebo vyparkování a 7 pokusech kolmého parkování.Automatické přerušení manévru funkcí deaktivuje.Symbol manévru se zobrazí červeně, za doprovodu zprávy „Manoeuvre cancelled“ na dotykové obrazovce.Zpráva vyzve řidiče k převzetí kontroly nad vozidlem.Funkce se po několika sekundách deaktivuje. Tato výstražná kontrolka zhasne a funkce se vrátí do původního zobrazení.
Ukončení manévru parkování nebo
vyparkování
Ihned po dokončení manévru vozidlo zastaví.Symbol manévru se zobrazí červeně, za doprovodu zprávy „Manoeuvre completed“ na dotykové obrazovce.Když se funkce deaktivuje, tato kontrolka zhasne, za doprovodu zvukového signálu.Při vjezdu na parkovací místo může být řidič
nucen manévr dokončit.

195
Řízení
6

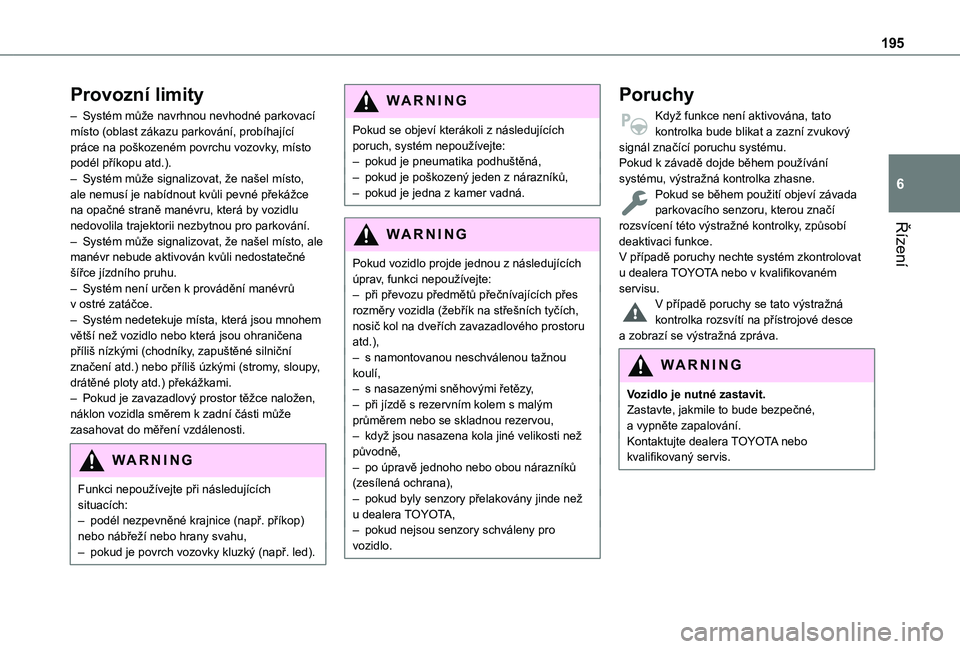

Provozní limity
– Systém může navrhnou nevhodné parkovací místo (oblast zákazu parkování, probíhající práce na poškozeném povrchu vozovky, místo podél příkopu atd.).– Systém může signalizovat, že našel místo, ale nemusí je nabídnout kvůli pevné překážce na opačné straně manévru, která by vozidlu nedovolila trajektorii nezbytnou pro parkování.– Systém může signalizovat, že našel místo, ale manévr nebude aktivován kvůli nedostatečné šířce jízdního pruhu.– Systém není určen k provádění manévrů v ostré zatáčce.– Systém nedetekuje místa, která jsou mnohem větší než vozidlo nebo která jsou ohraničena příliš nízkými (chodníky, zapuštěné silniční značení atd.) nebo příliš úzkými (stromy, sloupy, drátěné ploty atd.) překážkami.– Pokud je zavazadlový prostor těžce naložen, náklon vozidla směrem k zadní části může zasahovat do měření vzdálenosti.
WARNI NG
Funkci nepoužívejte při následujících situacích:– podél nezpevněné krajnice (např. příkop) nebo nábřeží nebo hrany svahu,– pokud je povrch vozovky kluzký (např. led).
WARNI NG
Pokud se objeví kterákoli z následujících poruch, systém nepoužívejte:– pokud je pneumatika podhuštěná,– pokud je poškozený jeden z nárazníků,– pokud je jedna z kamer vadná.
WARNI NG
Pokud vozidlo projde jednou z následujících úprav, funkci nepoužívejte:– při převozu předmětů přečnívajících přes rozměry vozidla (žebřík na střešních tyčích, nosič kol na dveřích zavazadlového prostoru atd.),– s namontovanou neschválenou tažnou koulí,– s nasazenými sněhovými řetězy,– při jízdě s rezervním kolem s malým průměrem nebo se skladnou rezervou,– když jsou nasazena kola jiné velikosti než
původně,– po úpravě jednoho nebo obou nárazníků (zesílená ochrana),– pokud byly senzory přelakovány jinde než u dealera TOYOTA,– pokud nejsou senzory schváleny pro vozidlo.
Poruchy
Když funkce není aktivována, tato kontrolka bude blikat a zazní zvukový signál značící poruchu systému.Pokud k závadě dojde během používání systému, výstražná kontrolka zhasne.Pokud se během použití objeví závada parkovacího senzoru, kterou značí rozsvícení této výstražné kontrolky, způsobí deaktivaci funkce.V případě poruchy nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.V případě poruchy se tato výstražná kontrolka rozsvítí na přístrojové desce a zobrazí se výstražná zpráva.
WARNI NG
Vozidlo je nutné zastavit.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.

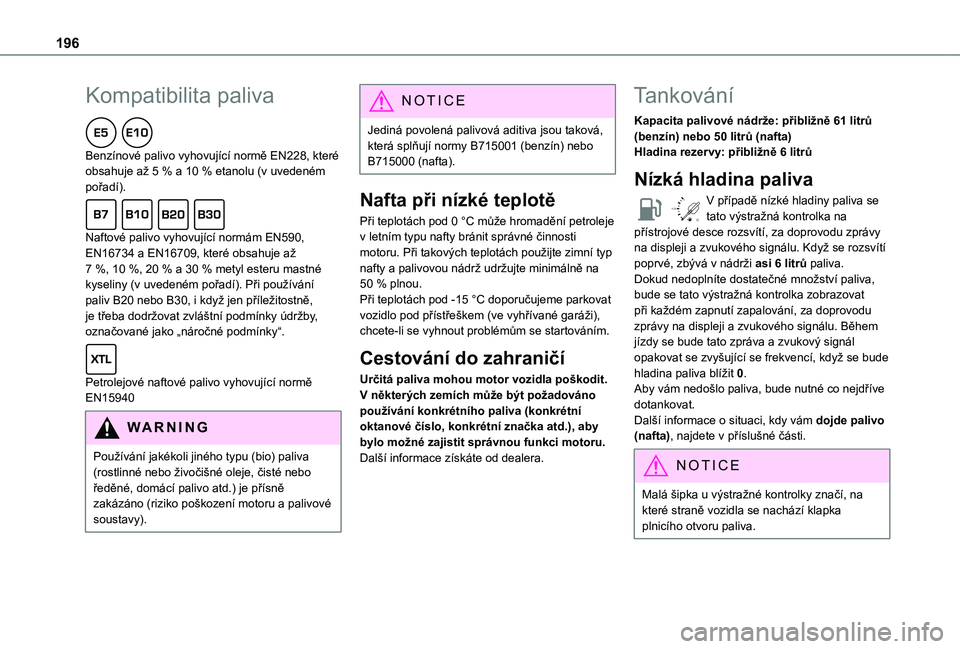

196
Kompatibilita paliva
Benzínové palivo vyhovující normě EN228, které obsahuje až 5 % a 10 % etanolu (v uvedeném pořadí).
Naftové palivo vyhovující normám EN590, EN16734 a EN16709, které obsahuje až 7 %, 10 %, 20 % a 30 % metyl esteru mastné kyseliny (v uvedeném pořadí). Při používání paliv B20 nebo B30, i když jen příležitostně, je třeba dodržovat zvláštní podmínky údržby, označované jako „náročné podmínky“.
Petrolejové naftové palivo vyhovující normě EN15940
WARNI NG
Používání jakékoli jiného typu (bio) paliva (rostlinné nebo živočišné oleje, čisté nebo ředěné, domácí palivo atd.) je přísně zakázáno (riziko poškození motoru a palivové soustavy).
NOTIC E
Jediná povolená palivová aditiva jsou taková, která splňují normy B715001 (benzín) nebo B715000 (nafta).
Nafta při nízké teplotě
Při teplotách pod 0 °C může hromadění petroleje v letním typu nafty bránit správné činnosti motoru. Při takových teplotách použijte zimní typ nafty a palivovou nádrž udržujte minimálně na 50 % plnou.Při teplotách pod -15 °C doporučujeme parkovat vozidlo pod přístřeškem (ve vyhřívané garáži), chcete-li se vyhnout problémům se startováním.
Cestování do zahraničí
Určitá paliva mohou motor vozidla poškodit.V některých zemích může být požadováno používání konkrétního paliva (konkrétní oktanové číslo, konkrétní značka atd.), aby bylo možné zajistit správnou funkci motoru.
Další informace získáte od dealera.
Tankování
Kapacita palivové nádrže: přibližně 61 litrů (benzín) nebo 50 litrů (nafta)Hladina rezervy: přibližně 6 litrů
Nízká hladina paliva
/2
1 1V případě nízké hladiny paliva se tato výstražná kontrolka na přístrojové desce rozsvítí, za doprovodu zprávy na displeji a zvukového signálu. Když se rozsvítí poprvé, zbývá v nádrži asi 6 litrů paliva.Dokud nedoplníte dostatečné množství paliva, bude se tato výstražná kontrolka zobrazovat při každém zapnutí zapalování, za doprovodu zprávy na displeji a zvukového signálu. Během jízdy se bude tato zpráva a zvukový signál opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit 0.Aby vám nedošlo paliva, bude nutné co nejdříve dotankovat.Další informace o situaci, kdy vám dojde palivo (nafta), najdete v příslušné části.
N
OTIC E
Malá šipka u výstražné kontrolky značí, na které straně vozidla se nachází klapka plnicího otvoru paliva.

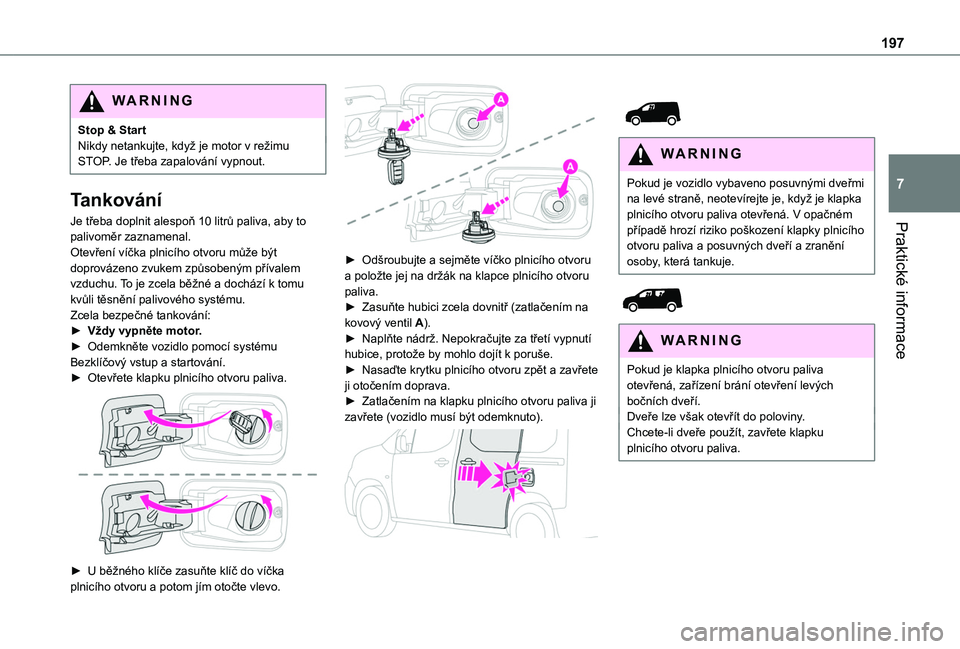

197
Praktické informace
7
WARNI NG
Stop & StartNikdy netankujte, když je motor v režimu STOP. Je třeba zapalování vypnout.
Tankování
Je třeba doplnit alespoň 10 litrů paliva, aby to palivoměr zaznamenal.Otevření víčka plnicího otvoru může být doprovázeno zvukem způsobeným přívalem vzduchu. To je zcela běžné a dochází k tomu kvůli těsnění palivového systému.Zcela bezpečné tankování:► Vždy vypněte motor.► Odemkněte vozidlo pomocí systému Bezklíčový vstup a startování.► Otevřete klapku plnicího otvoru paliva.

► U běžného klíče zasuňte klíč do víčka plnicího otvoru a potom jím otočte vlevo.

► Odšroubujte a sejměte víčko plnicího otvoru a položte jej na držák na klapce plnicího otvoru paliva.► Zasuňte hubici zcela dovnitř (zatlačením na kovový ventil A).► Naplňte nádrž. Nepokračujte za třetí vypnutí hubice, protože by mohlo dojít k poruše.► Nasaďte krytku plnicího otvoru zpět a zavřete ji otočením doprava.► Zatlačením na klapku plnicího otvoru paliva ji zavřete (vozidlo musí být odemknuto).



WARNI NG
Pokud je vozidlo vybaveno posuvnými dveřmi na levé straně, neotevírejte je, když je klapka plnicího otvoru paliva otevřená. V opačném případě hrozí riziko poškození klapky plnicího otvoru paliva a posuvných dveří a zranění osoby, která tankuje.


WARNI NG
Pokud je klapka plnicího otvoru paliva otevřená, zařízení brání otevření levých bočních dveří.Dveře lze však otevřít do poloviny.Chcete-li dveře použít, zavřete klapku plnicího otvoru paliva.

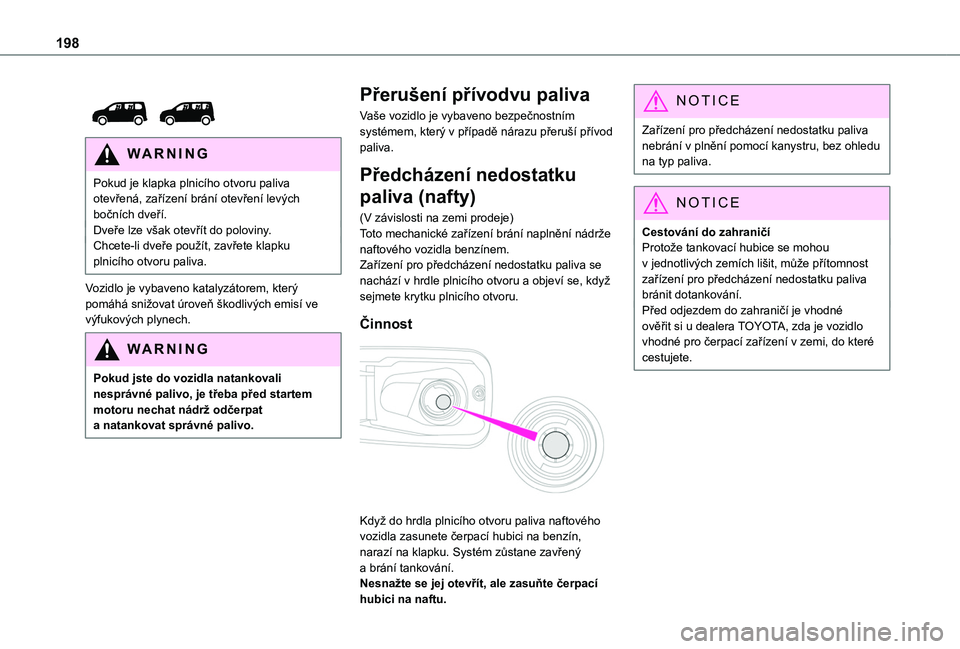

198


WARNI NG
Pokud je klapka plnicího otvoru paliva otevřená, zařízení brání otevření levých bočních dveří.Dveře lze však otevřít do poloviny.Chcete-li dveře použít, zavřete klapku plnicího otvoru paliva.
Vozidlo je vybaveno katalyzátorem, který pomáhá snižovat úroveň škodlivých emisí ve výfukových plynech.
WARNI NG
Pokud jste do vozidla natankovali nesprávné palivo, je třeba před startem motoru nechat nádrž odčerpat a natankovat správné palivo.
Přerušení přívodvu paliva
Vaše vozidlo je vybaveno bezpečnostním systémem, který v případě nárazu přeruší přívod paliva.
Předcházení nedostatku
paliva (nafty)
(V závislosti na zemi prodeje)Toto mechanické zařízení brání naplnění nádrže naftového vozidla benzínem.Zařízení pro předcházení nedostatku paliva se nachází v hrdle plnicího otvoru a objeví se, když sejmete krytku plnicího otvoru.
Činnost

Když do hrdla plnicího otvoru paliva naftového vozidla zasunete čerpací hubici na benzín, narazí na klapku. Systém zůstane zavřený a brání tankování.Nesnažte se jej otevřít, ale zasuňte čerpací hubici na naftu.
NOTIC E
Zařízení pro předcházení nedostatku paliva nebrání v plnění pomocí kanystru, bez ohledu na typ paliva.
NOTIC E
Cestování do zahraničíProtože tankovací hubice se mohou v jednotlivých zemích lišit, může přítomnost zařízení pro předcházení nedostatku paliva bránit dotankování.Před odjezdem do zahraničí je vhodné ověřit si u dealera TOYOTA, zda je vozidlo vhodné pro čerpací zařízení v zemi, do které cestujete.

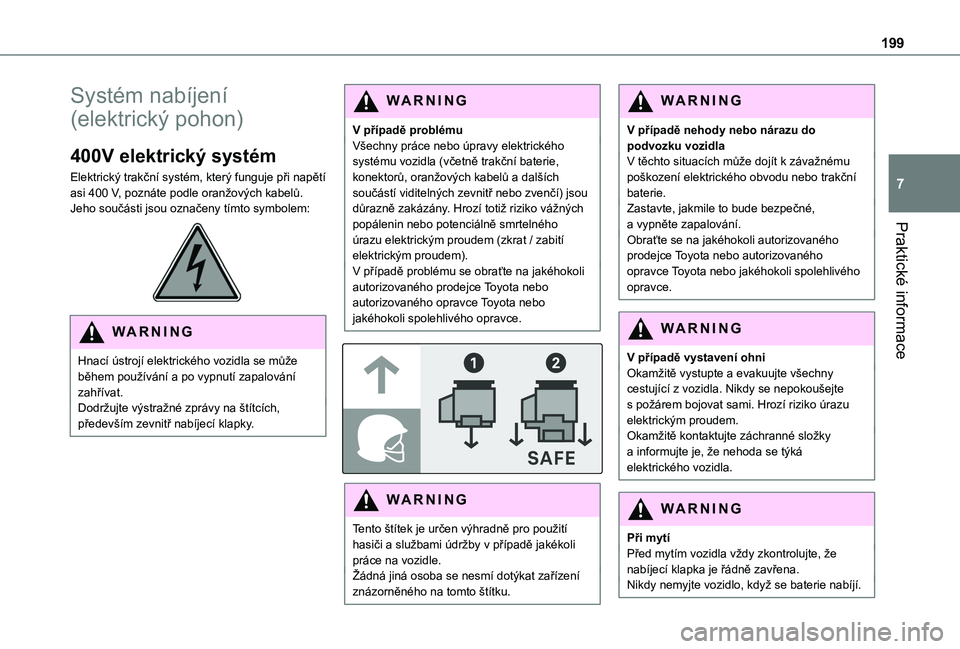

199
Praktické informace
7
Systém nabíjení
(elektrický pohon)
400V elektrický systém
Elektrický trakční systém, který funguje při napětí asi 400 V, poznáte podle oranžových kabelů. Jeho součásti jsou označeny tímto symbolem:

WARNI NG
Hnací ústrojí elektrického vozidla se může během používání a po vypnutí zapalování zahřívat.Dodržujte výstražné zprávy na štítcích, především zevnitř nabíjecí klapky.
WARNI NG
V případě problémuVšechny práce nebo úpravy elektrického systému vozidla (včetně trakční baterie, konektorů, oranžových kabelů a dalších součástí viditelných zevnitř nebo zvenčí) jsou důrazně zakázány. Hrozí totiž riziko vážných popálenin nebo potenciálně smrtelného úrazu elektrickým proudem (zkrat / zabití elektrickým proudem).V případě problému se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.


WARNI NG
Tento štítek je určen výhradně pro použití hasiči a službami údržby v případě jakékoli práce na vozidle.Žádná jiná osoba se nesmí dotýkat zařízení znázorněného na tomto štítku.
WARNI NG
V případě nehody nebo nárazu do podvozku vozidlaV těchto situacích může dojít k závažnému poškození elektrického obvodu nebo trakční baterie.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
WARNI NG
V případě vystavení ohniOkamžitě vystupte a evakuujte všechny cestující z vozidla. Nikdy se nepokoušejte s požárem bojovat sami. Hrozí riziko úrazu elektrickým proudem.Okamžitě kontaktujte záchranné složky
a informujte je, že nehoda se týká elektrického vozidla.
WARNI NG
Při mytíPřed mytím vozidla vždy zkontrolujte, že nabíjecí klapka je řádně zavřena.Nikdy nemyjte vozidlo, když se baterie nabíjí.

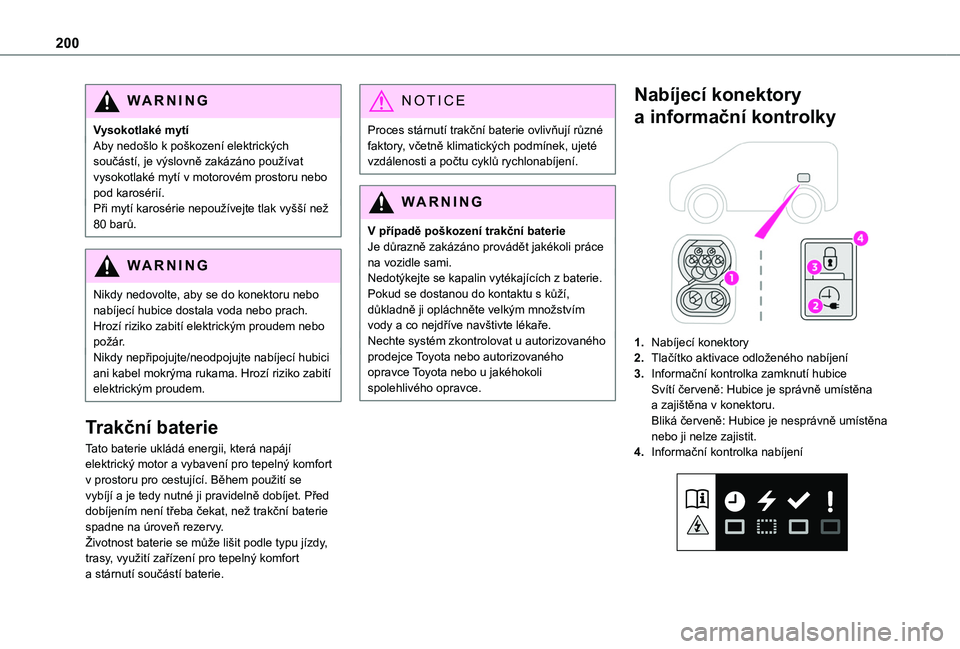

200
WARNI NG
Vysokotlaké mytíAby nedošlo k poškození elektrických součástí, je výslovně zakázáno používat vysokotlaké mytí v motorovém prostoru nebo pod karosérií.Při mytí karosérie nepoužívejte tlak vyšší než 80 barů.
WARNI NG
Nikdy nedovolte, aby se do konektoru nebo nabíjecí hubice dostala voda nebo prach. Hrozí riziko zabití elektrickým proudem nebo požár.Nikdy nepřipojujte/neodpojujte nabíjecí hubici ani kabel mokrýma rukama. Hrozí riziko zabití elektrickým proudem.
Trakční baterie
Tato baterie ukládá energii, která napájí elektrický motor a vybavení pro tepelný komfort v prostoru pro cestující. Během použití se vybíjí a je tedy nutné ji pravidelně dobíjet. Před dobíjením není třeba čekat, než trakční baterie spadne na úroveň rezervy.Životnost baterie se může lišit podle typu jízdy, trasy, využití zařízení pro tepelný komfort a stárnutí součástí baterie.
NOTIC E
Proces stárnutí trakční baterie ovlivňují různé faktory, včetně klimatických podmínek, ujeté vzdálenosti a počtu cyklů rychlonabíjení.
WARNI NG
V případě poškození trakční baterie
Je důrazně zakázáno provádět jakékoli práce na vozidle sami.Nedotýkejte se kapalin vytékajících z baterie. Pokud se dostanou do kontaktu s kůží, důkladně ji opláchněte velkým množstvím vody a co nejdříve navštivte lékaře.Nechte systém zkontrolovat u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Nabíjecí konektory
a informační kontrolky

1.Nabíjecí konektory
2.Tlačítko aktivace odloženého nabíjení
3.Informační kontrolka zamknutí hubiceSvítí červeně: Hubice je správně umístěna a zajištěna v konektoru.Bliká červeně: Hubice je nesprávně umístěna nebo ji nelze zajistit.
4.Informační kontrolka nabíjení
