201
Vairavimas
6
NOTIC E
Tam tikromis vairavimo sąlygomis (prastas kelias arba stiprus vėjas) sistema gali duoti perspėjimus neatsižvelgdama į vairuotojo budrumo lygį.
WARNI NG
Toliau nurodytais atvejais sistemos veikimas gali sutrikti arba ji gali nesuveikti:– trūkstamos, nusidėvėjusios arba uždengtos (sniegu, purvu) eismo juostų skiriamosios linijos arba kelios linijos (pvz., kelio remonto);– važiuojama arti priekyje esančios transporto priemonės (nespėjama aptikti kelio ženklinimo linijų);– siauri, vingiuojantys keliai ir pan.

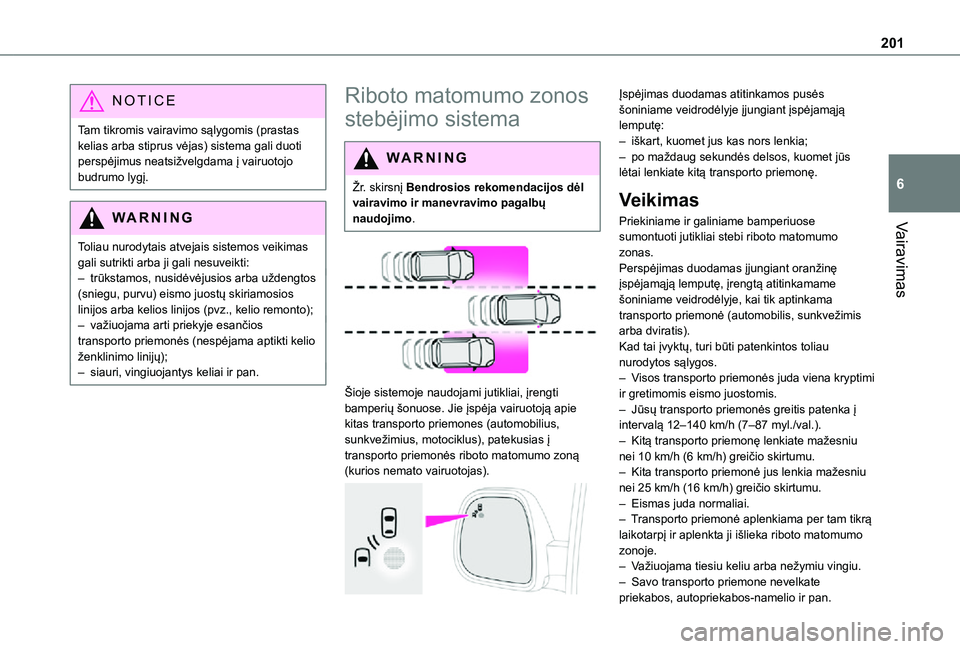

Riboto matomumo zonos
stebėjimo sistema
WARNI NG
Žr. skirsnį Bendrosios rekomendacijos dėl vairavimo ir manevravimo pagalbų naudojimo.


Šioje sistemoje naudojami jutikliai, įrengti bamperių šonuose. Jie įspėja vairuotoją apie kitas transporto priemones (automobilius, sunkvežimius, motociklus), patekusias į
transporto priemonės riboto matomumo zoną (kurios nemato vairuotojas).

Įspėjimas duodamas atitinkamos pusės šoniniame veidrodėlyje įjungiant įspėjamąją lemputę:– iškart, kuomet jus kas nors lenkia;– po maždaug sekundės delsos, kuomet jūs lėtai lenkiate kitą transporto priemonę.
Veikimas
Priekiniame ir galiniame bamperiuose sumontuoti jutikliai stebi riboto matomumo zonas.Perspėjimas duodamas įjungiant oranžinę įspėjamąją lemputę, įrengtą atitinkamame šoniniame veidrodėlyje, kai tik aptinkama transporto priemonė (automobilis, sunkvežimis arba dviratis).Kad tai įvyktų, turi būti patenkintos toliau nurodytos sąlygos.– Visos transporto priemonės juda viena kryptimi ir gretimomis eismo juostomis.– Jūsų transporto priemonės greitis patenka į intervalą 12–140 km/h (7–87 myl./val.).– Kitą transporto priemonę lenkiate mažesniu
nei 10 km/h (6 km/h) greičio skirtumu.– Kita transporto priemonė jus lenkia mažesniu nei 25 km/h (16 km/h) greičio skirtumu.– Eismas juda normaliai.– Transporto priemonė aplenkiama per tam tikrą laikotarpį ir aplenkta ji išlieka riboto matomumo zonoje.– Važiuojama tiesiu keliu arba nežymiu vingiu.– Savo transporto priemone nevelkate
priekabos, autopriekabos-namelio ir pan.

202

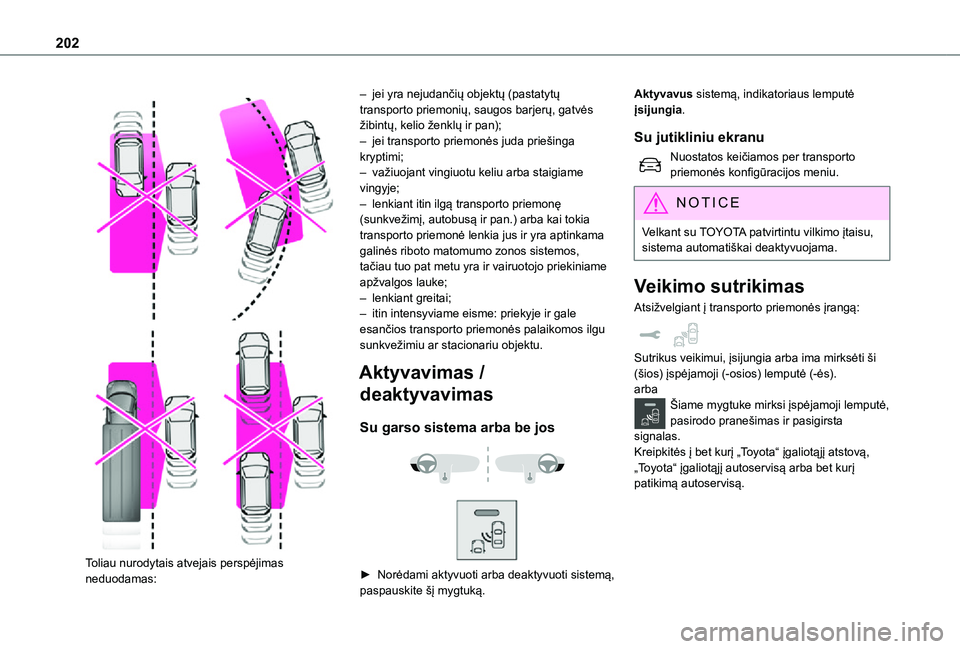

Toliau nurodytais atvejais perspėjimas neduodamas:
– jei yra nejudančių objektų (pastatytų transporto priemonių, saugos barjerų, gatvės žibintų, kelio ženklų ir pan);– jei transporto priemonės juda priešinga kryptimi;– važiuojant vingiuotu keliu arba staigiame vingyje;– lenkiant itin ilgą transporto priemonę (sunkvežimį, autobusą ir pan.) arba kai tokia transporto priemonė lenkia jus ir yra aptinkama galinės riboto matomumo zonos sistemos, tačiau tuo pat metu yra ir vairuotojo priekiniame apžvalgos lauke;– lenkiant greitai;– itin intensyviame eisme: priekyje ir gale esančios transporto priemonės palaikomos ilgu sunkvežimiu ar stacionariu objektu.
Aktyvavimas /
deaktyvavimas
Su garso sistema arba be jos


► Norėdami aktyvuoti arba deaktyvuoti sistemą, paspauskite šį mygtuką.
Aktyvavus sistemą, indikatoriaus lemputė įsijungia.
Su jutikliniu ekranu
Nuostatos keičiamos per transporto priemonės konfigūracijos meniu.
NOTIC E
Velkant su TOYOTA patvirtintu vilkimo įtaisu, sistema automatiškai deaktyvuojama.
Veikimo sutrikimas
Atsižvelgiant į transporto priemonės įrangą:
Sutrikus veikimui, įsijungia arba ima mirksėti ši (šios) įspėjamoji (-osios) lemputė (-ės).arbaŠiame mygtuke mirksi įspėjamoji lemputė, pasirodo pranešimas ir pasigirsta signalas.
Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.

203
Vairavimas
6

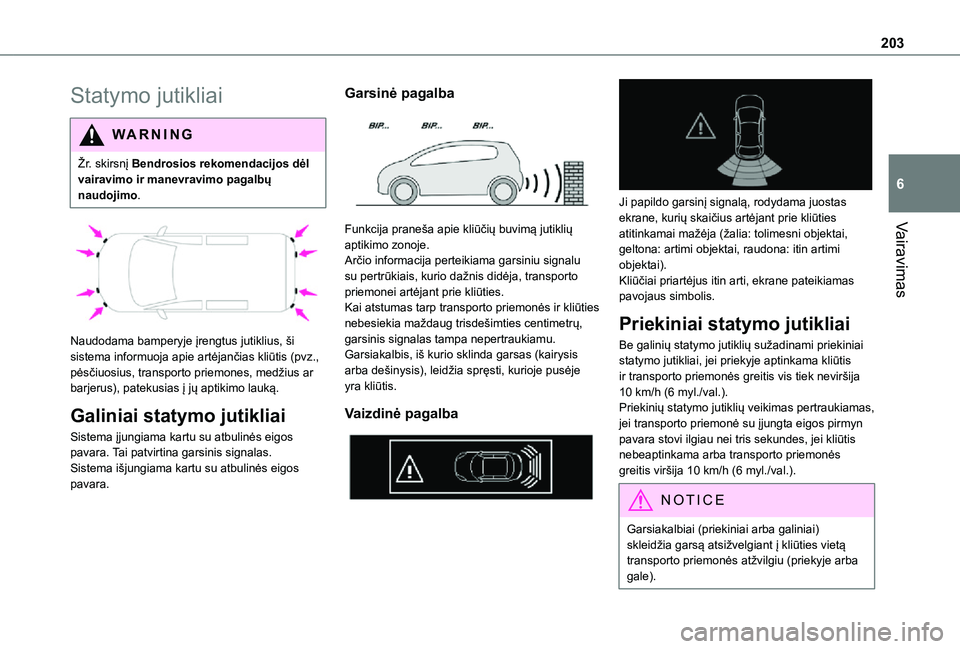

Statymo jutikliai
WARNI NG
Žr. skirsnį Bendrosios rekomendacijos dėl vairavimo ir manevravimo pagalbų naudojimo.


Naudodama bamperyje įrengtus jutiklius, ši sistema informuoja apie artėjančias kliūtis (pvz., pėsčiuosius, transporto priemones, medžius ar barjerus), patekusias į jų aptikimo lauką.
Galiniai statymo jutikliai
Sistema įjungiama kartu su atbulinės eigos pavara. Tai patvirtina garsinis signalas.Sistema išjungiama kartu su atbulinės eigos pavara.
Garsinė pagalba

Funkcija praneša apie kliūčių buvimą jutiklių aptikimo zonoje.Arčio informacija perteikiama garsiniu signalu su pertrūkiais, kurio dažnis didėja, transporto priemonei artėjant prie kliūties.Kai atstumas tarp transporto priemonės ir kliūties nebesiekia maždaug trisdešimties centimetrų, garsinis signalas tampa nepertraukiamu.Garsiakalbis, iš kurio sklinda garsas (kairysis arba dešinysis), leidžia spręsti, kurioje pusėje yra kliūtis.
Vaizdinė pagalba


Ji papildo garsinį signalą, rodydama juostas ekrane, kurių skaičius artėjant prie kliūties atitinkamai mažėja (žalia: tolimesni objektai, geltona: artimi objektai, raudona: itin artimi objektai).Kliūčiai priartėjus itin arti, ekrane pateikiamas pavojaus simbolis.
Priekiniai statymo jutikliai
Be galinių statymo jutiklių sužadinami priekiniai statymo jutikliai, jei priekyje aptinkama kliūtis ir transporto priemonės greitis vis tiek neviršija 10 km/h (6 myl./val.).Priekinių statymo jutiklių veikimas pertraukiamas, jei transporto priemonė su įjungta eigos pirmyn pavara stovi ilgiau nei tris sekundes, jei kliūtis
nebeaptinkama arba transporto priemonės greitis viršija 10 km/h (6 myl./val.).
NOTIC E
Garsiakalbiai (priekiniai arba galiniai) skleidžia garsą atsižvelgiant į kliūties vietą transporto priemonės atžvilgiu (priekyje arba gale).

204

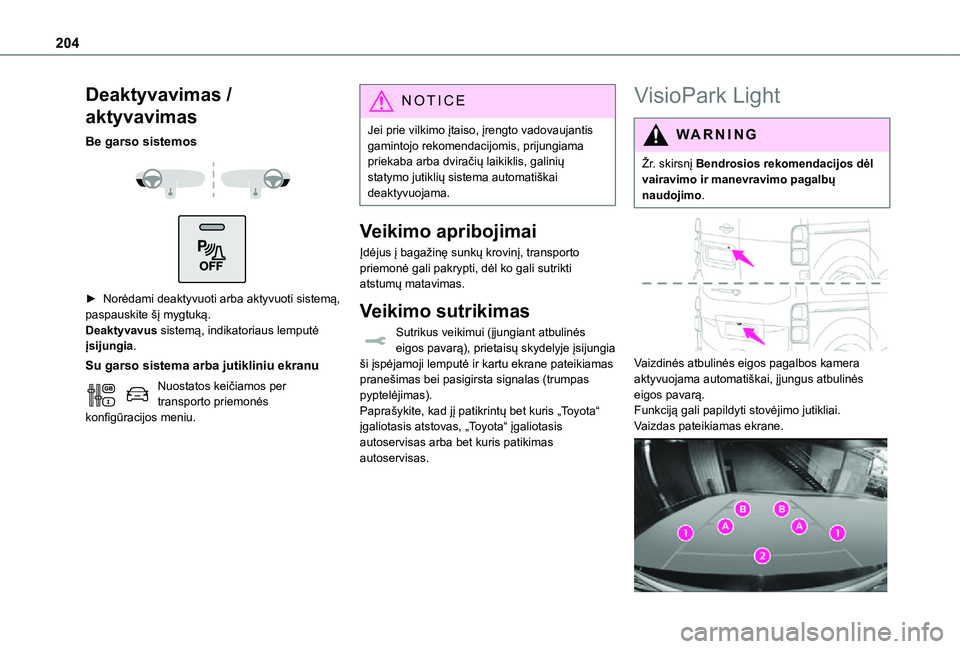

Deaktyvavimas /
aktyvavimas
Be garso sistemos


► Norėdami deaktyvuoti arba aktyvuoti sistemą, paspauskite šį mygtuką.Deaktyvavus sistemą, indikatoriaus lemputė įsijungia.
Su garso sistema arba jutikliniu ekranu
Nuostatos keičiamos per transporto priemonės konfigūracijos meniu.
NOTIC E
Jei prie vilkimo įtaiso, įrengto vadovaujantis gamintojo rekomendacijomis, prijungiama priekaba arba dviračių laikiklis, galinių statymo jutiklių sistema automatiškai deaktyvuojama.
Veikimo apribojimai
Įdėjus į bagažinę sunkų krovinį, transporto priemonė gali pakrypti, dėl ko gali sutrikti atstumų matavimas.
Veikimo sutrikimas
Sutrikus veikimui (įjungiant atbulinės eigos pavarą), prietaisų skydelyje įsijungia ši įspėjamoji lemputė ir kartu ekrane pateikiamas pranešimas bei pasigirsta signalas (trumpas pyptelėjimas).Paprašykite, kad jį patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas
autoservisas.
VisioPark Light
WARNI NG
Žr. skirsnį Bendrosios rekomendacijos dėl vairavimo ir manevravimo pagalbų naudojimo.


Vaizdinės atbulinės eigos pagalbos kamera aktyvuojama automatiškai, įjungus atbulinės eigos pavarą.Funkciją gali papildyti stovėjimo jutikliai.Vaizdas pateikiamas ekrane.

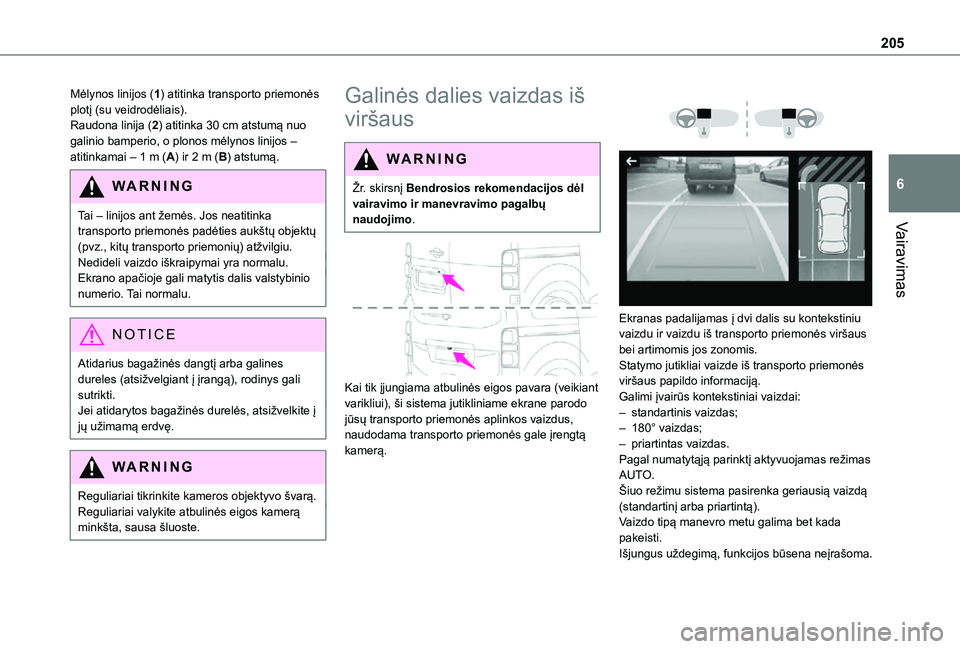

205
Vairavimas
6
Mėlynos linijos (1) atitinka transporto priemonės plotį (su veidrodėliais).Raudona linija (2) atitinka 30 cm atstumą nuo galinio bamperio, o plonos mėlynos linijos – atitinkamai – 1 m (A) ir 2 m (B) atstumą.
WARNI NG
Tai – linijos ant žemės. Jos neatitinka transporto priemonės padėties aukštų objektų
(pvz., kitų transporto priemonių) atžvilgiu.Nedideli vaizdo iškraipymai yra normalu.Ekrano apačioje gali matytis dalis valstybinio numerio. Tai normalu.
NOTIC E
Atidarius bagažinės dangtį arba galines dureles (atsižvelgiant į įrangą), rodinys gali sutrikti.Jei atidarytos bagažinės durelės, atsižvelkite į jų užimamą erdvę.
WARNI NG
Reguliariai tikrinkite kameros objektyvo švarą.Reguliariai valykite atbulinės eigos kamerą minkšta, sausa šluoste.
Galinės dalies vaizdas iš
viršaus
WARNI NG
Žr. skirsnį Bendrosios rekomendacijos dėl vairavimo ir manevravimo pagalbų naudojimo.


Kai tik įjungiama atbulinės eigos pavara (veikiant varikliui), ši sistema jutikliniame ekrane parodo jūsų transporto priemonės aplinkos vaizdus, naudodama transporto priemonės gale įrengtą kamerą.



Ekranas padalijamas į dvi dalis su kontekstiniu vaizdu ir vaizdu iš transporto priemonės viršaus bei artimomis jos zonomis.Statymo jutikliai vaizde iš transporto priemonės viršaus papildo informaciją.Galimi įvairūs kontekstiniai vaizdai:– standartinis vaizdas;– 180° vaizdas;– priartintas vaizdas.Pagal numatytąją parinktį aktyvuojamas režimas AUTO.Šiuo režimu sistema pasirenka geriausią vaizdą (standartinį arba priartintą).Vaizdo tipą manevro metu galima bet kada pakeisti.
Išjungus uždegimą, funkcijos būsena neįrašoma.

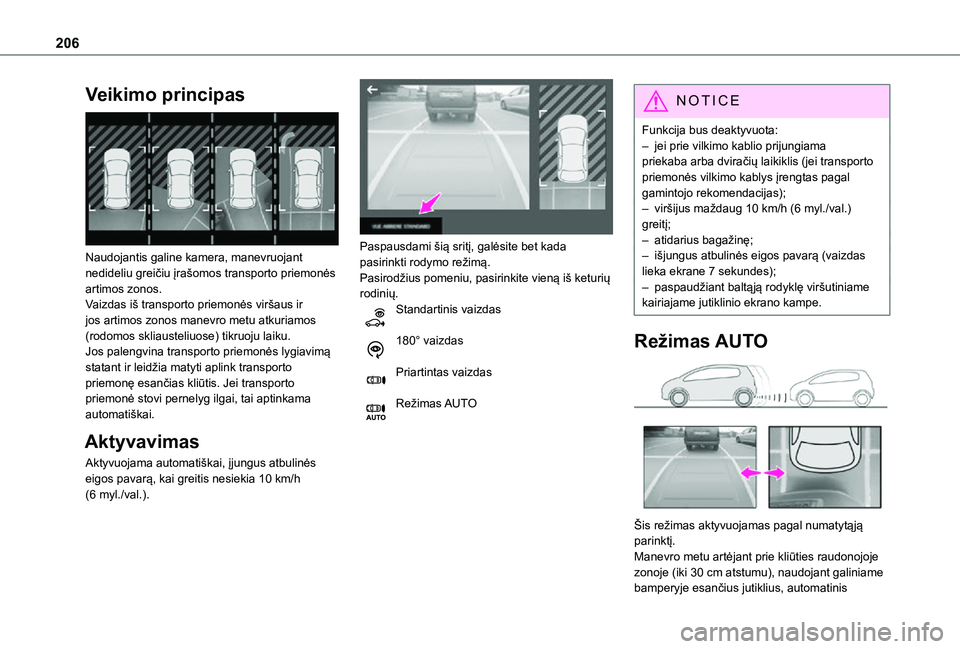

206
Veikimo principas

Naudojantis galine kamera, manevruojant nedideliu greičiu įrašomos transporto priemonės artimos zonos.Vaizdas iš transporto priemonės viršaus ir jos artimos zonos manevro metu atkuriamos (rodomos skliausteliuose) tikruoju laiku.Jos palengvina transporto priemonės lygiavimą statant ir leidžia matyti aplink transporto priemonę esančias kliūtis. Jei transporto priemonė stovi pernelyg ilgai, tai aptinkama automatiškai.
Aktyvavimas
Aktyvuojama automatiškai, įjungus atbulinės eigos pavarą, kai greitis nesiekia 10 km/h (6 myl./val.).

Paspausdami šią sritį, galėsite bet kada pasirinkti rodymo režimą.Pasirodžius pomeniu, pasirinkite vieną iš keturių rodinių.Standartinis vaizdas
180° vaizdas
Priartintas vaizdas
Režimas AUTO
NOTIC E
Funkcija bus deaktyvuota:– jei prie vilkimo kablio prijungiama priekaba arba dviračių laikiklis (jei transporto priemonės vilkimo kablys įrengtas pagal gamintojo rekomendacijas);– viršijus maždaug 10 km/h (6 myl./val.) greitį;– atidarius bagažinę;– išjungus atbulinės eigos pavarą (vaizdas lieka ekrane 7 sekundes);– paspaudžiant baltąją rodyklę viršutiniame kairiajame jutiklinio ekrano kampe.
Režimas AUTO

Šis režimas aktyvuojamas pagal numatytąją parinktį.Manevro metu artėjant prie kliūties raudonojoje zonoje (iki 30 cm atstumu), naudojant galiniame bamperyje esančius jutiklius, automatinis

207
Vairavimas
6
vaizdas kinta iš galinio vaizdo (standartinis) į vaizdą iš viršaus (priartintas).

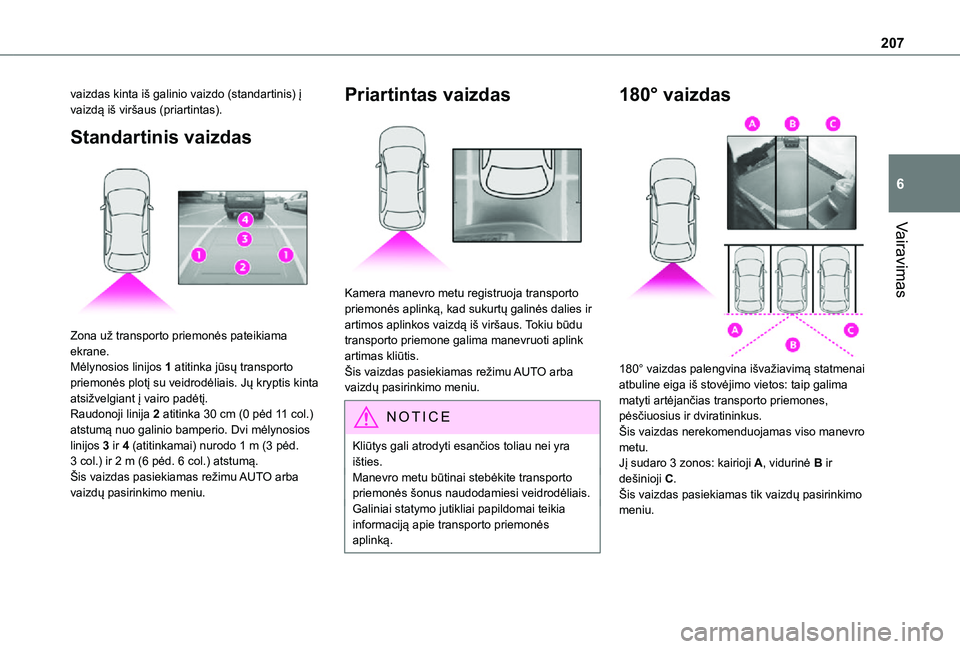

Standartinis vaizdas

Zona už transporto priemonės pateikiama ekrane.Mėlynosios linijos 1 atitinka jūsų transporto priemonės plotį su veidrodėliais. Jų kryptis kinta atsižvelgiant į vairo padėtį.Raudonoji linija 2 atitinka 30 cm (0 pėd 11 col.) atstumą nuo galinio bamperio. Dvi mėlynosios
linijos 3 ir 4 (atitinkamai) nurodo 1 m (3 pėd. 3 col.) ir 2 m (6 pėd. 6 col.) atstumą.Šis vaizdas pasiekiamas režimu AUTO arba vaizdų pasirinkimo meniu.
Priartintas vaizdas

Kamera manevro metu registruoja transporto priemonės aplinką, kad sukurtų galinės dalies ir artimos aplinkos vaizdą iš viršaus. Tokiu būdu transporto priemone galima manevruoti aplink artimas kliūtis.Šis vaizdas pasiekiamas režimu AUTO arba vaizdų pasirinkimo meniu.
NOTIC E
Kliūtys gali atrodyti esančios toliau nei yra išties.Manevro metu būtinai stebėkite transporto priemonės šonus naudodamiesi veidrodėliais.Galiniai statymo jutikliai papildomai teikia informaciją apie transporto priemonės aplinką.
180° vaizdas

180° vaizdas palengvina išvažiavimą statmenai atbuline eiga iš stovėjimo vietos: taip galima matyti artėjančias transporto priemones, pėsčiuosius ir dviratininkus.Šis vaizdas nerekomenduojamas viso manevro metu.Jį sudaro 3 zonos: kairioji A, vidurinė B ir dešinioji C.Šis vaizdas pasiekiamas tik vaizdų pasirinkimo meniu.

208

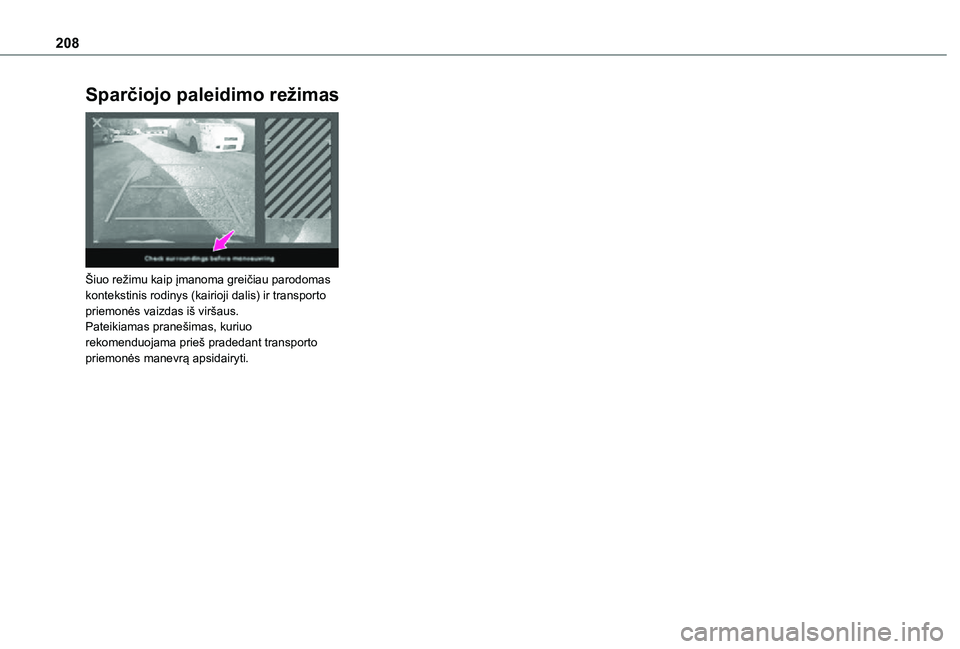

Sparčiojo paleidimo režimas

Šiuo režimu kaip įmanoma greičiau parodomas kontekstinis rodinys (kairioji dalis) ir transporto priemonės vaizdas iš viršaus.Pateikiamas pranešimas, kuriuo rekomenduojama prieš pradedant transporto priemonės manevrą apsidairyti.

209
Praktinė informacija
7

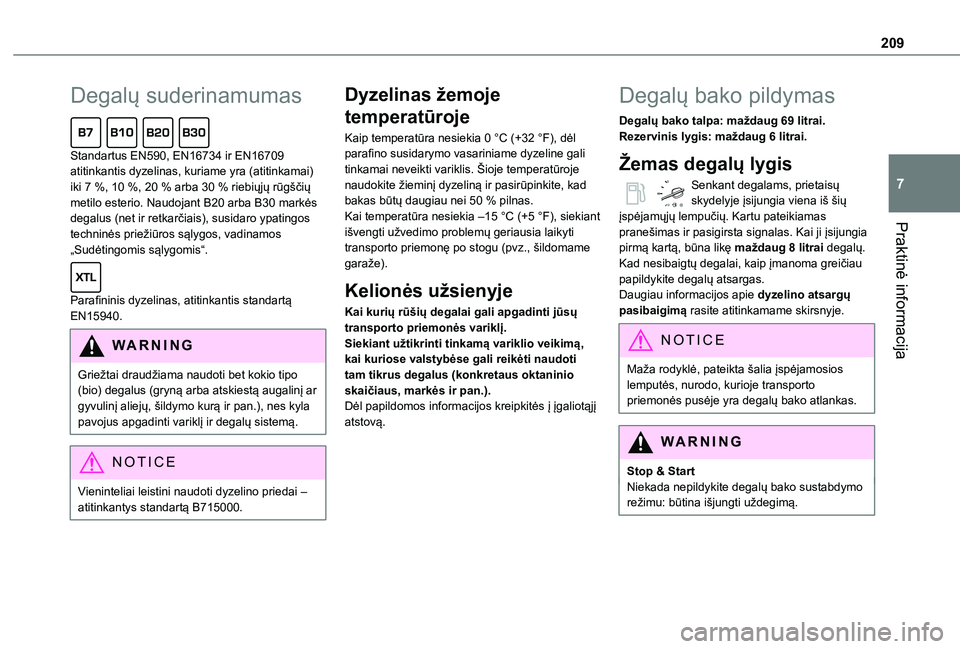

Degalų suderinamumas
Standartus EN590, EN16734 ir EN16709 atitinkantis dyzelinas, kuriame yra (atitinkamai) iki 7 %, 10 %, 20 % arba 30 % riebiųjų rūgščių metilo esterio. Naudojant B20 arba B30 markės degalus (net ir retkarčiais), susidaro ypatingos techninės priežiūros sąlygos, vadinamos „Sudėtingomis sąlygomis“.
Parafininis dyzelinas, atitinkantis standartą EN15940.
WARNI NG
Griežtai draudžiama naudoti bet kokio tipo (bio) degalus (gryną arba atskiestą augalinį ar gyvulinį aliejų, šildymo kurą ir pan.), nes kyla pavojus apgadinti variklį ir degalų sistemą.
NOTIC E
Vieninteliai leistini naudoti dyzelino priedai – atitinkantys standartą B715000.
Dyzelinas žemoje
temperatūroje
Kaip temperatūra nesiekia 0 °C (+32 °F), dėl parafino susidarymo vasariniame dyzeline gali tinkamai neveikti variklis. Šioje temperatūroje naudokite žieminį dyzeliną ir pasirūpinkite, kad bakas būtų daugiau nei 50 % pilnas.Kai temperatūra nesiekia –15 °C (+5 °F), siekiant išvengti užvedimo problemų geriausia laikyti transporto priemonę po stogu (pvz., šildomame garaže).
Kelionės užsienyje
Kai kurių rūšių degalai gali apgadinti jūsų transporto priemonės variklį.Siekiant užtikrinti tinkamą variklio veikimą, kai kuriose valstybėse gali reikėti naudoti tam tikrus degalus (konkretaus oktaninio skaičiaus, markės ir pan.).Dėl papildomos informacijos kreipkitės į įgaliotąjį atstovą.
Degalų bako pildymas
Degalų bako talpa: maždaug 69 litrai.Rezervinis lygis: maždaug 6 litrai.
Žemas degalų lygis
Senkant degalams, prietaisų skydelyje įsijungia viena iš šių įspėjamųjų lempučių. Kartu pateikiamas pranešimas ir pasigirsta signalas. Kai ji įsijungia pirmą kartą, būna likę maždaug 8 litrai degalų.Kad nesibaigtų degalai, kaip įmanoma greičiau papildykite degalų atsargas.Daugiau informacijos apie dyzelino atsargų pasibaigimą rasite atitinkamame skirsnyje.
NOTIC E
Maža rodyklė, pateikta šalia įspėjamosios lemputės, nurodo, kurioje transporto priemonės pusėje yra degalų bako atlankas.
WARNI NG
Stop & StartNiekada nepildykite degalų bako sustabdymo režimu: būtina išjungti uždegimą.

210

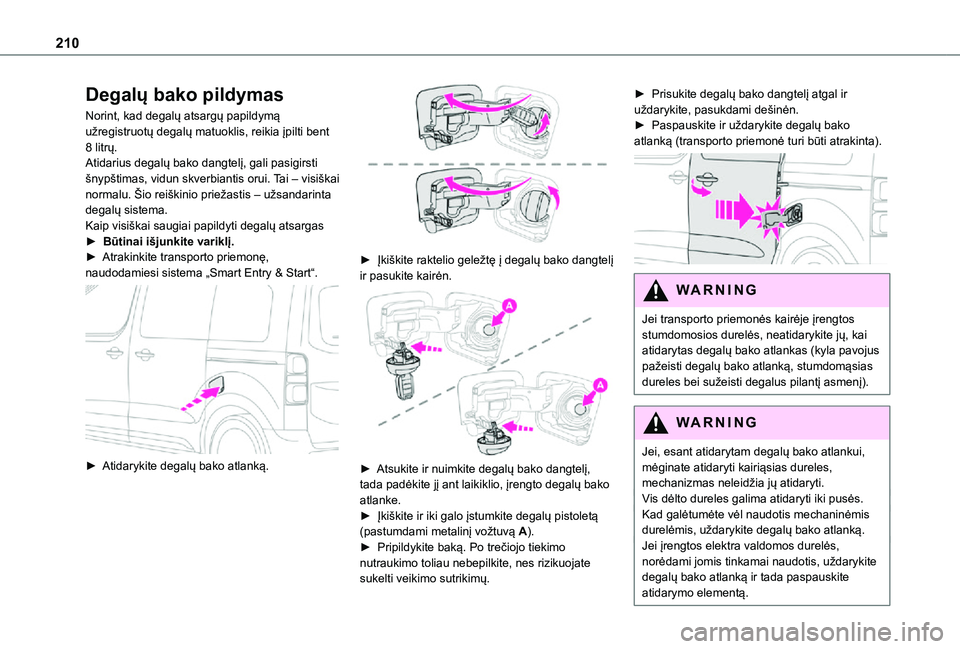

Degalų bako pildymas
Norint, kad degalų atsargų papildymą užregistruotų degalų matuoklis, reikia įpilti bent 8 litrų.Atidarius degalų bako dangtelį, gali pasigirsti šnypštimas, vidun skverbiantis orui. Tai – visiškai normalu. Šio reiškinio priežastis – užsandarinta degalų sistema.Kaip visiškai saugiai papildyti degalų atsargas► Būtinai išjunkite variklį.► Atrakinkite transporto priemonę, naudodamiesi sistema „Smart Entry & Start“.

► Atidarykite degalų bako atlanką.

► Įkiškite raktelio geležtę į degalų bako dangtelį ir pasukite kairėn.

► Atsukite ir nuimkite degalų bako dangtelį, tada padėkite jį ant laikiklio, įrengto degalų bako atlanke.► Įkiškite ir iki galo įstumkite degalų pistoletą (pastumdami metalinį vožtuvą A).► Pripildykite baką. Po trečiojo tiekimo nutraukimo toliau nebepilkite, nes rizikuojate sukelti veikimo sutrikimų.
► Prisukite degalų bako dangtelį atgal ir uždarykite, pasukdami dešinėn.► Paspauskite ir uždarykite degalų bako atlanką (transporto priemonė turi būti atrakinta).

WARNI NG
Jei transporto priemonės kairėje įrengtos stumdomosios durelės, neatidarykite jų, kai atidarytas degalų bako atlankas (kyla pavojus pažeisti degalų bako atlanką, stumdomąsias dureles bei sužeisti degalus pilantį asmenį).
WARNI NG
Jei, esant atidarytam degalų bako atlankui, mėginate atidaryti kairiąsias dureles, mechanizmas neleidžia jų atidaryti.Vis dėlto dureles galima atidaryti iki pusės.Kad galėtumėte vėl naudotis mechaninėmis durelėmis, uždarykite degalų bako atlanką.Jei įrengtos elektra valdomos durelės, norėdami jomis tinkamai naudotis, uždarykite degalų bako atlanką ir tada paspauskite atidarymo elementą.
