Page 211 of 360

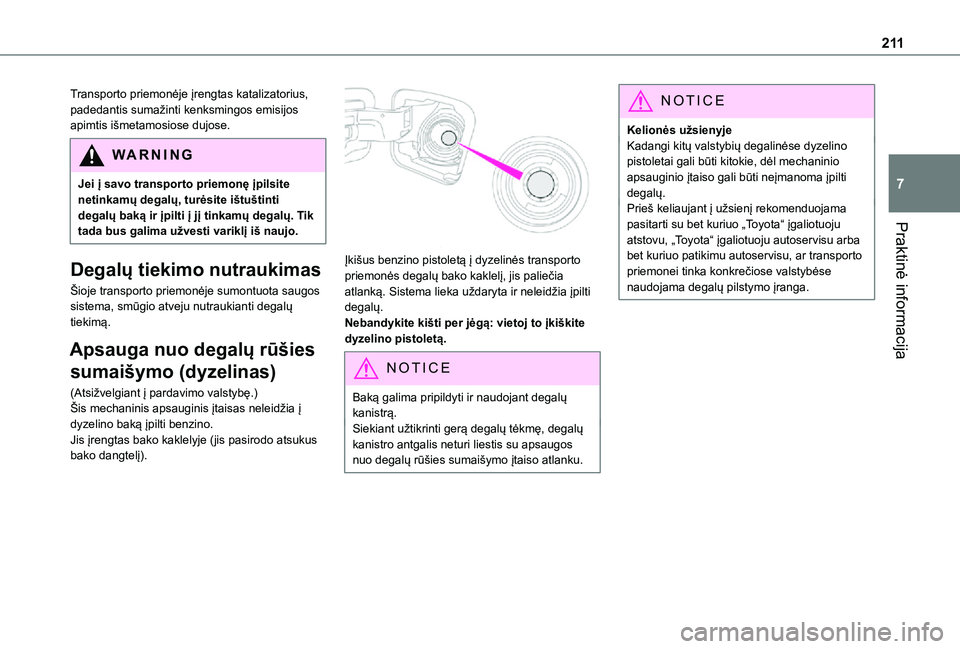

2 11
Praktinė informacija
7
Transporto priemonėje įrengtas katalizatorius, padedantis sumažinti kenksmingos emisijos apimtis išmetamosiose dujose.
WARNI NG
Jei į savo transporto priemonę įpilsite netinkamų degalų, turėsite ištuštinti degalų baką ir įpilti į jį tinkamų degalų. Tik tada bus galima užvesti variklį iš naujo.
Degalų tiekimo nutraukimas
Šioje transporto priemonėje sumontuota saugos sistema, smūgio atveju nutraukianti degalų tiekimą.
Apsauga nuo degalų rūšies
sumaišymo (dyzelinas)
(Atsižvelgiant į pardavimo valstybę.)Šis mechaninis apsauginis įtaisas neleidžia į dyzelino baką įpilti benzino.Jis įrengtas bako kaklelyje (jis pasirodo atsukus bako dangtelį).
Įkišus benzino pistoletą į dyzelinės transporto priemonės degalų bako kaklelį, jis paliečia atlanką. Sistema lieka uždaryta ir neleidžia įpilti degalų.Nebandykite kišti per jėgą: vietoj to įkiškite dyzelino pistoletą.
NOTIC E
Baką galima pripildyti ir naudojant degalų kanistrą.Siekiant užtikrinti gerą degalų tėkmę, degalų
kanistro antgalis neturi liestis su apsaugos nuo degalų rūšies sumaišymo įtaiso atlanku.
NOTIC E
Kelionės užsienyje Kadangi kitų valstybių degalinėse dyzelino pistoletai gali būti kitokie, dėl mechaninio apsauginio įtaiso gali būti neįmanoma įpilti degalų.Prieš keliaujant į užsienį rekomenduojama pasitarti su bet kuriuo „Toyota“ įgaliotuoju atstovu, „Toyota“ įgaliotuoju autoservisu arba bet kuriuo patikimu autoservisu, ar transporto priemonei tinka konkrečiose valstybėse naudojama degalų pilstymo įranga.
Page 212 of 360

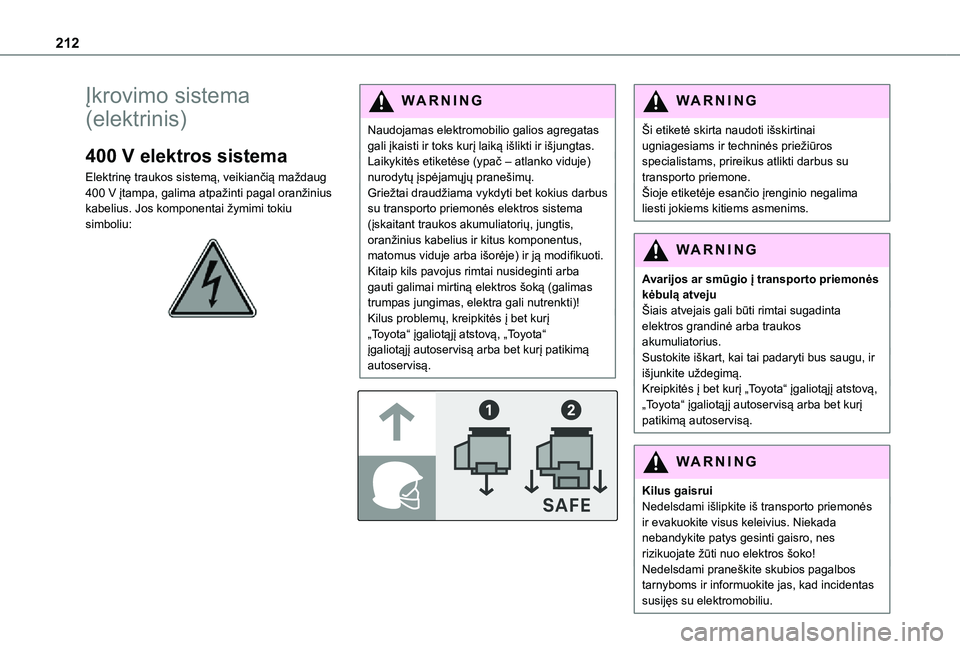

212
Įkrovimo sistema
(elektrinis)
400 V elektros sistema
Elektrinę traukos sistemą, veikiančią maždaug 400 V įtampa, galima atpažinti pagal oranžinius kabelius. Jos komponentai žymimi tokiu simboliu:
WARNI NG
Naudojamas elektromobilio galios agregatas gali įkaisti ir toks kurį laiką išlikti ir išjungtas.Laikykitės etiketėse (ypač – atlanko viduje) nurodytų įspėjamųjų pranešimų.Griežtai draudžiama vykdyti bet kokius darbus su transporto priemonės elektros sistema (įskaitant traukos akumuliatorių, jungtis, oranžinius kabelius ir kitus komponentus, matomus viduje arba išorėje) ir ją modifikuoti. Kitaip kils pavojus rimtai nusideginti arba gauti galimai mirtiną elektros šoką (galimas trumpas jungimas, elektra gali nutrenkti)!Kilus problemų, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Ši etiketė skirta naudoti išskirtinai ugniagesiams ir techninės priežiūros specialistams, prireikus atlikti darbus su transporto priemone.Šioje etiketėje esančio įrenginio negalima liesti jokiems kitiems asmenims.
WARNI NG
Avarijos ar smūgio į transporto priemonės kėbulą atvejuŠiais atvejais gali būti rimtai sugadinta elektros grandinė arba traukos akumuliatorius.Sustokite iškart, kai tai padaryti bus saugu, ir išjunkite uždegimą.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Kilus gaisruiNedelsdami išlipkite iš transporto priemonės ir evakuokite visus keleivius. Niekada nebandykite patys gesinti gaisro, nes rizikuojate žūti nuo elektros šoko!Nedelsdami praneškite skubios pagalbos tarnyboms ir informuokite jas, kad incidentas
susijęs su elektromobiliu.
Page 213 of 360

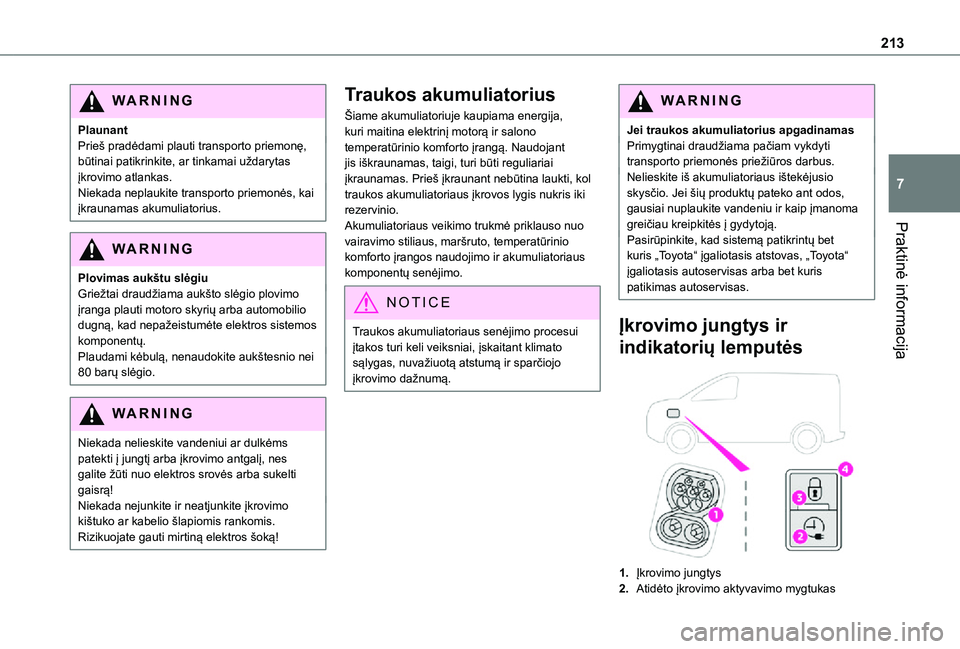

213
Praktinė informacija
7
WARNI NG
PlaunantPrieš pradėdami plauti transporto priemonę, būtinai patikrinkite, ar tinkamai uždarytas įkrovimo atlankas.Niekada neplaukite transporto priemonės, kai įkraunamas akumuliatorius.
WARNI NG
Plovimas aukštu slėgiuGriežtai draudžiama aukšto slėgio plovimo įranga plauti motoro skyrių arba automobilio dugną, kad nepažeistumėte elektros sistemos komponentų.Plaudami kėbulą, nenaudokite aukštesnio nei 80 barų slėgio.
WARNI NG
Niekada nelieskite vandeniui ar dulkėms patekti į jungtį arba įkrovimo antgalį, nes galite žūti nuo elektros srovės arba sukelti gaisrą!Niekada nejunkite ir neatjunkite įkrovimo kištuko ar kabelio šlapiomis rankomis. Rizikuojate gauti mirtiną elektros šoką!
Traukos akumuliatorius
Šiame akumuliatoriuje kaupiama energija, kuri maitina elektrinį motorą ir salono temperatūrinio komforto įrangą. Naudojant jis iškraunamas, taigi, turi būti reguliariai įkraunamas. Prieš įkraunant nebūtina laukti, kol traukos akumuliatoriaus įkrovos lygis nukris iki rezervinio.Akumuliatoriaus veikimo trukmė priklauso nuo vairavimo stiliaus, maršruto, temperatūrinio komforto įrangos naudojimo ir akumuliatoriaus komponentų senėjimo.
NOTIC E
Traukos akumuliatoriaus senėjimo procesui įtakos turi keli veiksniai, įskaitant klimato sąlygas, nuvažiuotą atstumą ir sparčiojo įkrovimo dažnumą.
WARNI NG
Jei traukos akumuliatorius apgadinamasPrimygtinai draudžiama pačiam vykdyti transporto priemonės priežiūros darbus.Nelieskite iš akumuliatoriaus ištekėjusio skysčio. Jei šių produktų pateko ant odos, gausiai nuplaukite vandeniu ir kaip įmanoma greičiau kreipkitės į gydytoją.Pasirūpinkite, kad sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
Įkrovimo jungtys ir
indikatorių lemputės
1.Įkrovimo jungtys
2.Atidėto įkrovimo aktyvavimo mygtukas
Page 214 of 360

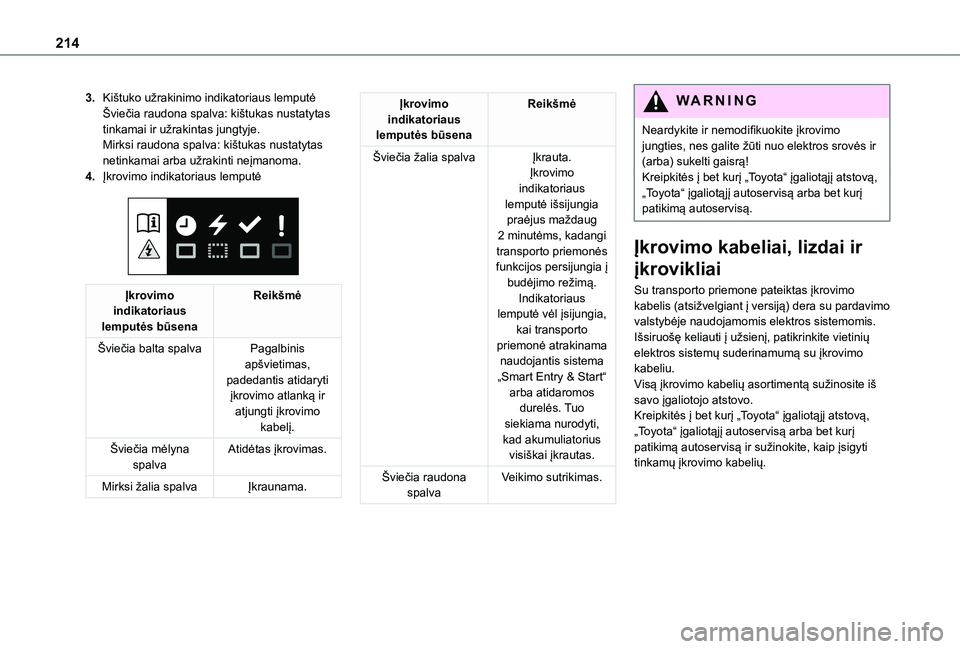

214
3.Kištuko užrakinimo indikatoriaus lemputėŠviečia raudona spalva: kištukas nustatytas tinkamai ir užrakintas jungtyje.Mirksi raudona spalva: kištukas nustatytas netinkamai arba užrakinti neįmanoma.
4.Įkrovimo indikatoriaus lemputė
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia balta spalvaPagalbinis apšvietimas, padedantis atidaryti įkrovimo atlanką ir atjungti įkrovimo kabelį.
Šviečia mėlyna spalvaAtidėtas įkrovimas.
Mirksi žalia spalvaĮkraunama.
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia žalia spalvaĮkrauta.Įkrovimo indikatoriaus lemputė išsijungia praėjus maždaug 2 minutėms, kadangi
transporto priemonės funkcijos persijungia į budėjimo režimą.Indikatoriaus lemputė vėl įsijungia, kai transporto priemonė atrakinama naudojantis sistema „Smart Entry & Start“ arba atidaromos durelės. Tuo siekiama nurodyti, kad akumuliatorius visiškai įkrautas.
Šviečia raudona spalvaVeikimo sutrikimas.
WARNI NG
Neardykite ir nemodifikuokite įkrovimo jungties, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Įkrovimo kabeliai, lizdai ir
įkrovikliai
Su transporto priemone pateiktas įkrovimo kabelis (atsižvelgiant į versiją) dera su pardavimo valstybėje naudojamomis elektros sistemomis. Išsiruošę keliauti į užsienį, patikrinkite vietinių elektros sistemų suderinamumą su įkrovimo kabeliu.Visą įkrovimo kabelių asortimentą sužinosite iš savo įgaliotojo atstovo.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį
patikimą autoservisą ir sužinokite, kaip įsigyti tinkamų įkrovimo kabelių.
Page 215 of 360

215
Praktinė informacija
7

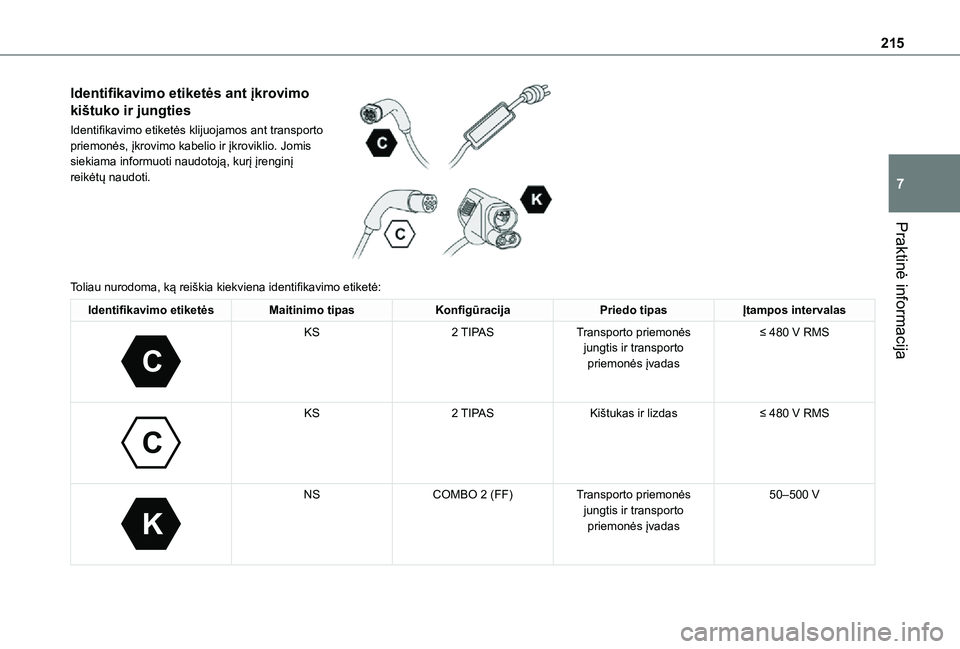

Identifikavimo etiketės ant įkrovimo
kištuko ir jungties
Identifikavimo etiketės klijuojamos ant transporto priemonės, įkrovimo kabelio ir įkroviklio. Jomis siekiama informuoti naudotoją, kurį įrenginį reikėtų naudoti.
Toliau nurodoma, ką reiškia kiekviena identifikavimo etiketė:
Identifikavimo etiketėsMaitinimo tipasKonfigūracijaPriedo tipasĮtampos intervalas
C
KS2 TIPASTransporto priemonės jungtis ir transporto priemonės įvadas
≤ 480 V RMS
C
KS2 TIPASKištukas ir lizdas≤ 480 V RMS
K
NSCOMBO 2 (FF)Transporto priemonės jungtis ir transporto priemonės įvadas
50–500 V
Page 216 of 360

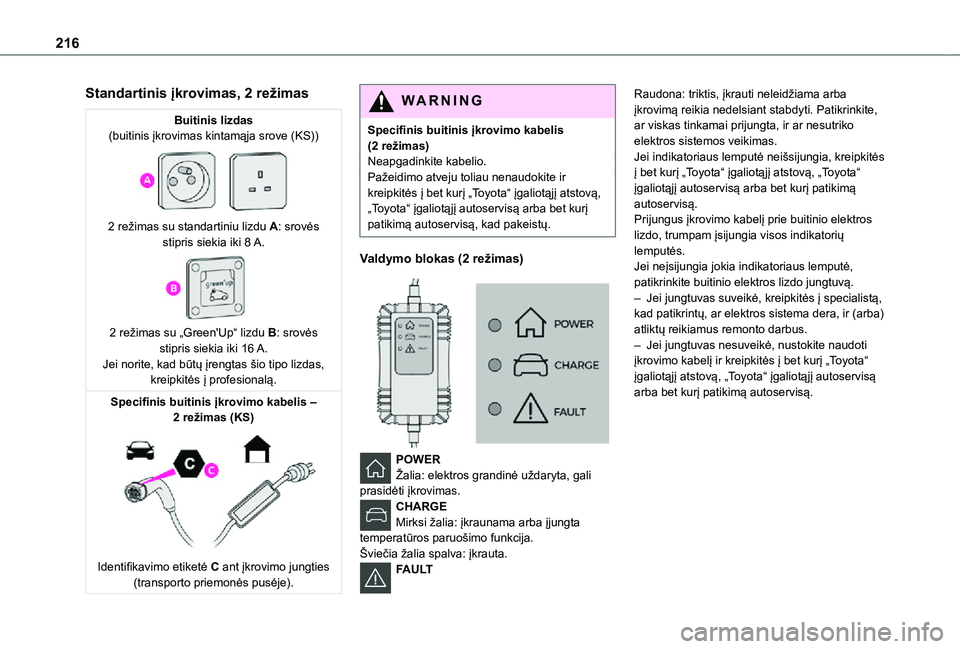

216
Standartinis įkrovimas, 2 režimas
Buitinis lizdas(buitinis įkrovimas kintamąja srove (KS))
2 režimas su standartiniu lizdu A: srovės stipris siekia iki 8 A.
2 režimas su „Green'Up“ lizdu B: srovės stipris siekia iki 16 A.Jei norite, kad būtų įrengtas šio tipo lizdas, kreipkitės į profesionalą.
Specifinis buitinis įkrovimo kabelis – 2 režimas (KS)
Identifikavimo etiketė C ant įkrovimo jungties (transporto priemonės pusėje).
WARNI NG
Specifinis buitinis įkrovimo kabelis (2 režimas)Neapgadinkite kabelio.Pažeidimo atveju toliau nenaudokite ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad pakeistų.
Valdymo blokas (2 režimas)
POWERŽalia: elektros grandinė uždaryta, gali prasidėti įkrovimas.CHARGEMirksi žalia: įkraunama arba įjungta temperatūros paruošimo funkcija.Šviečia žalia spalva: įkrauta.FAULT
Raudona: triktis, įkrauti neleidžiama arba įkrovimą reikia nedelsiant stabdyti. Patikrinkite, ar viskas tinkamai prijungta, ir ar nesutriko elektros sistemos veikimas.Jei indikatoriaus lemputė neišsijungia, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Prijungus įkrovimo kabelį prie buitinio elektros lizdo, trumpam įsijungia visos indikatorių lemputės.Jei neįsijungia jokia indikatoriaus lemputė, patikrinkite buitinio elektros lizdo jungtuvą.– Jei jungtuvas suveikė, kreipkitės į specialistą, kad patikrintų, ar elektros sistema dera, ir (arba) atliktų reikiamus remonto darbus.– Jei jungtuvas nesuveikė, nustokite naudoti įkrovimo kabelį ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Page 217 of 360

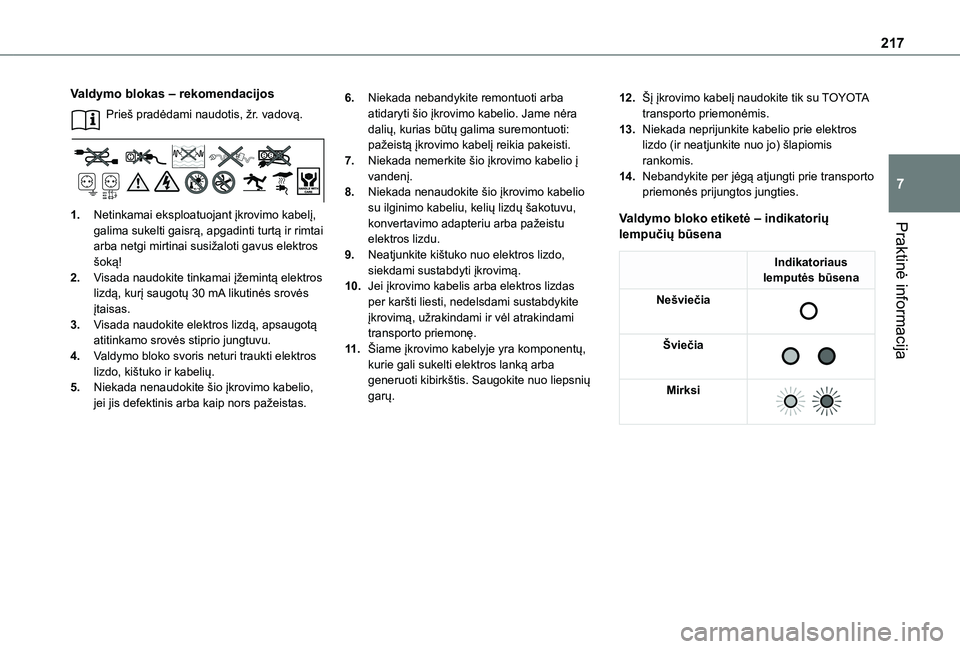

217
Praktinė informacija
7
Valdymo blokas – rekomendacijos
Prieš pradėdami naudotis, žr. vadovą.
1.Netinkamai eksploatuojant įkrovimo kabelį, galima sukelti gaisrą, apgadinti turtą ir rimtai arba netgi mirtinai susižaloti gavus elektros šoką!
2.Visada naudokite tinkamai įžemintą elektros lizdą, kurį saugotų 30 mA likutinės srovės įtaisas.
3.Visada naudokite elektros lizdą, apsaugotą atitinkamo srovės stiprio jungtuvu.
4.Valdymo bloko svoris neturi traukti elektros lizdo, kištuko ir kabelių.
5.Niekada nenaudokite šio įkrovimo kabelio, jei jis defektinis arba kaip nors pažeistas.
6.Niekada nebandykite remontuoti arba atidaryti šio įkrovimo kabelio. Jame nėra dalių, kurias būtų galima suremontuoti: pažeistą įkrovimo kabelį reikia pakeisti.
7.Niekada nemerkite šio įkrovimo kabelio į vandenį.
8.Niekada nenaudokite šio įkrovimo kabelio su ilginimo kabeliu, kelių lizdų šakotuvu, konvertavimo adapteriu arba pažeistu elektros lizdu.
9.Neatjunkite kištuko nuo elektros lizdo, siekdami sustabdyti įkrovimą.
10.Jei įkrovimo kabelis arba elektros lizdas per karšti liesti, nedelsdami sustabdykite įkrovimą, užrakindami ir vėl atrakindami transporto priemonę.
11 .Šiame įkrovimo kabelyje yra komponentų, kurie gali sukelti elektros lanką arba generuoti kibirkštis. Saugokite nuo liepsnių garų.
12.Šį įkrovimo kabelį naudokite tik su TOYOTA transporto priemonėmis.
13.Niekada neprijunkite kabelio prie elektros lizdo (ir neatjunkite nuo jo) šlapiomis rankomis.
14.Nebandykite per jėgą atjungti prie transporto priemonės prijungtos jungties.
Valdymo bloko etiketė – indikatorių lempučių būsena
Indikatoriaus lemputės būsena
Nešviečia
Šviečia
Mirksi
Page 218 of 360

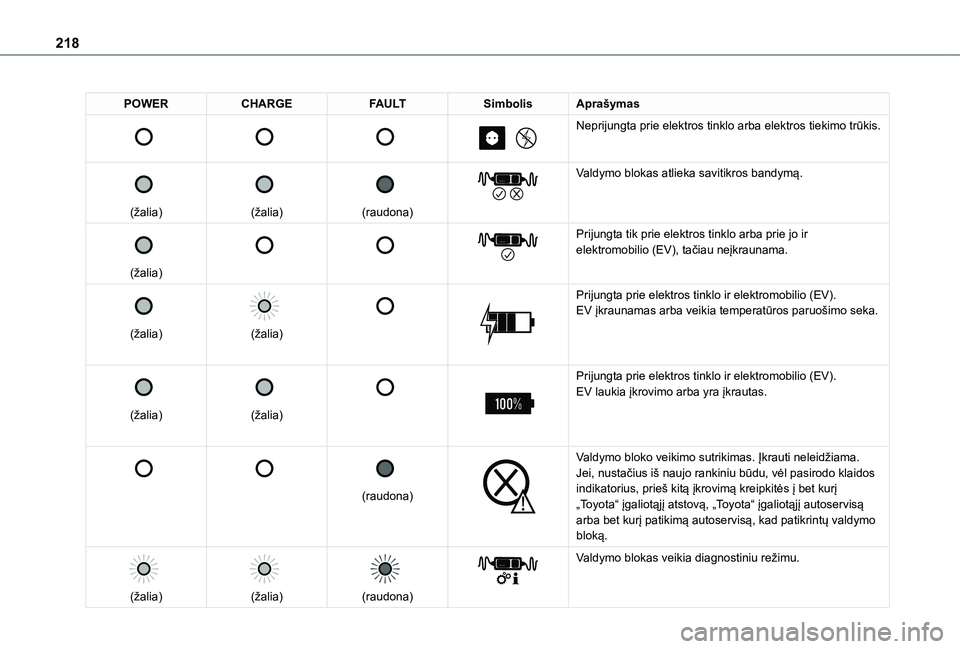

218
POWERCHARGEFAULTSimbolisAprašymas
Neprijungta prie elektros tinklo arba elektros tiekimo trūkis.
(žalia)
(žalia)
(raudona)
Valdymo blokas atlieka savitikros bandymą.
(žalia)
Prijungta tik prie elektros tinklo arba prie jo ir
elektromobilio (EV), tačiau neįkraunama.
(žalia)
(žalia)
Prijungta prie elektros tinklo ir elektromobilio (EV).EV įkraunamas arba veikia temperatūros paruošimo seka.
(žalia)
(žalia)
Prijungta prie elektros tinklo ir elektromobilio (EV).EV laukia įkrovimo arba yra įkrautas.
(raudona)
Valdymo bloko veikimo sutrikimas. Įkrauti neleidžiama.Jei, nustačius iš naujo rankiniu būdu, vėl pasirodo klaidos indikatorius, prieš kitą įkrovimą kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad patikrintų valdymo bloką.
(žalia)
(žalia)
(raudona)
Valdymo blokas veikia diagnostiniu režimu.
Page 219 of 360

219
Praktinė informacija
7
Rankinio nustatymo iš naujo procedūraValdymo bloką galima nustatyti iš naujo, vienu metu atjungiant įkrovimo jungtį ir elektros lizdą.Tada reikia pirmiausia prijungti elektros lizdą. Daugiau informacijos rasite vadove.
Paspartintas įkrovimas, 3 režimas
Paspartinto įkrovimo blokas (priklauso nuo versijos)(paspartintas įkrovimas – vienfazės arba trifazės kintamosios srovės (KS))
3 režimu su paspartinto įkrovimo bloko lizdu A: maksimalus srovės stipris siekia 32 A.
3 režimu su paspartinto įkrovimo bloku („Wallbox“) B: maksimalus srovės stipris siekia 32 A.
Įkrovimo kabelis, 3 režimas (KS)
Identifikavimo etiketė C ant įkrovimo jungties (transporto priemonės pusėje) ir identifikavimo etiketė D ant įkrovimo kištuko (įkroviklio pusėje).
WARNI NG
Paspartinto įkrovimo blokasNeardykite ir nemodifikuokite įkrovimo bloko, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Žr. įkrovimo bloko gamintojo naudotojo vadovą, kur rasite eksploatacijos instrukcijų.
Spartusis įkrovimas 4 režimas
Viešasis spartusis įkroviklis(itin spartus įkroviklis – nuolatinė srovė (NS))
Įkrovimo kabelis, 4 režimas (NS)(įtaisytas viešojoje sparčiojo įkrovimo stotelėje)
Identifikavimo etiketė A ant įkrovimo jungties (transporto priemonės pusėje).Naudokite tik tokias viešąsias sparčiojo įkrovimo stoteles, kurių kabelio ilgis neviršija 30 metrų.
Page 220 of 360

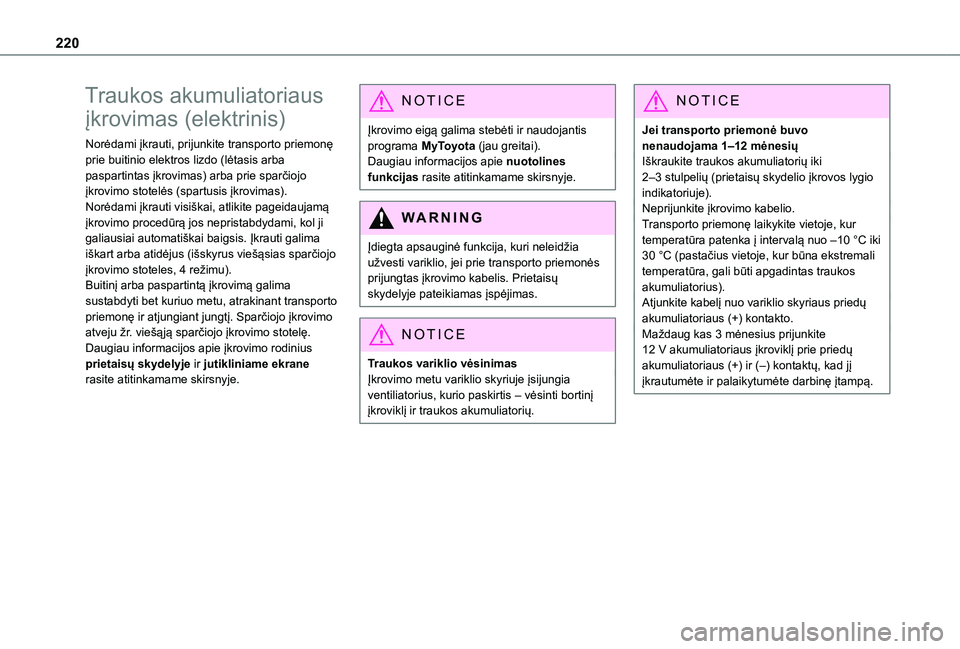

220
Traukos akumuliatoriaus
įkrovimas (elektrinis)
Norėdami įkrauti, prijunkite transporto priemonę prie buitinio elektros lizdo (lėtasis arba paspartintas įkrovimas) arba prie sparčiojo įkrovimo stotelės (spartusis įkrovimas).Norėdami įkrauti visiškai, atlikite pageidaujamą įkrovimo procedūrą jos nepristabdydami, kol ji galiausiai automatiškai baigsis. Įkrauti galima iškart arba atidėjus (išskyrus viešąsias sparčiojo įkrovimo stoteles, 4 režimu).Buitinį arba paspartintą įkrovimą galima sustabdyti bet kuriuo metu, atrakinant transporto priemonę ir atjungiant jungtį. Sparčiojo įkrovimo atveju žr. viešąją sparčiojo įkrovimo stotelę.Daugiau informacijos apie įkrovimo rodinius prietaisų skydelyje ir jutikliniame ekrane rasite atitinkamame skirsnyje.
NOTIC E
Įkrovimo eigą galima stebėti ir naudojantis programa MyToyota (jau greitai).Daugiau informacijos apie nuotolines funkcijas rasite atitinkamame skirsnyje.
WARNI NG
Įdiegta apsauginė funkcija, kuri neleidžia užvesti variklio, jei prie transporto priemonės prijungtas įkrovimo kabelis. Prietaisų skydelyje pateikiamas įspėjimas.
NOTIC E
Traukos variklio vėsinimasĮkrovimo metu variklio skyriuje įsijungia ventiliatorius, kurio paskirtis – vėsinti bortinį įkroviklį ir traukos akumuliatorių.
NOTIC E
Jei transporto priemonė buvo nenaudojama 1–12 mėnesiųIškraukite traukos akumuliatorių iki 2–3 stulpelių (prietaisų skydelio įkrovos lygio indikatoriuje).Neprijunkite įkrovimo kabelio.Transporto priemonę laikykite vietoje, kur temperatūra patenka į intervalą nuo –10 °C iki 30 °C (pastačius vietoje, kur būna ekstremali temperatūra, gali būti apgadintas traukos akumuliatorius).Atjunkite kabelį nuo variklio skyriaus priedų akumuliatoriaus (+) kontakto.Maždaug kas 3 mėnesius prijunkite 12 V akumuliatoriaus įkroviklį prie priedų akumuliatoriaus (+) ir (–) kontaktų, kad jį įkrautumėte ir palaikytumėte darbinę įtampą.
