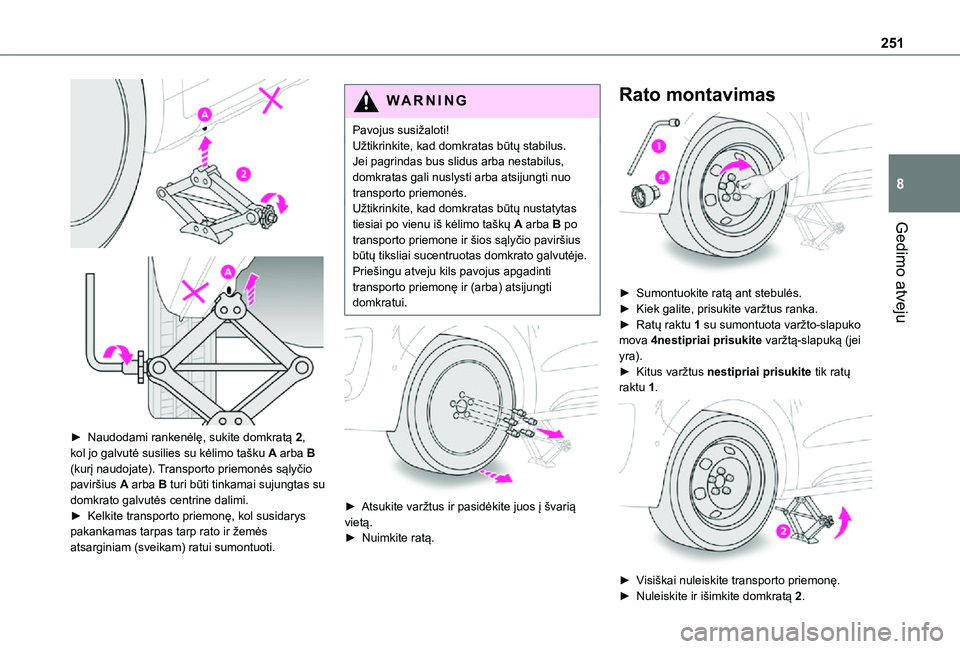

251
Gedimo atveju
8


► Naudodami rankenėlę, sukite domkratą 2, kol jo galvutė susilies su kėlimo tašku A arba B (kurį naudojate). Transporto priemonės sąlyčio paviršius A arba B turi būti tinkamai sujungtas su domkrato galvutės centrine dalimi.► Kelkite transporto priemonę, kol susidarys pakankamas tarpas tarp rato ir žemės atsarginiam (sveikam) ratui sumontuoti.
WARNI NG
Pavojus susižaloti!Užtikrinkite, kad domkratas būtų stabilus. Jei pagrindas bus slidus arba nestabilus, domkratas gali nuslysti arba atsijungti nuo transporto priemonės.Užtikrinkite, kad domkratas būtų nustatytas tiesiai po vienu iš kėlimo taškų A arba B po transporto priemone ir šios sąlyčio paviršius būtų tiksliai sucentruotas domkrato galvutėje. Priešingu atveju kils pavojus apgadinti transporto priemonę ir (arba) atsijungti domkratui.


► Atsukite varžtus ir pasidėkite juos į švarią vietą.► Nuimkite ratą.
Rato montavimas

► Sumontuokite ratą ant stebulės.► Kiek galite, prisukite varžtus ranka.► Ratų raktu 1 su sumontuota varžto-slapuko mova 4nestipriai prisukite varžtą-slapuką (jei yra).► Kitus varžtus nestipriai prisukite tik ratų raktu 1.

► Visiškai nuleiskite transporto priemonę.► Nuleiskite ir išimkite domkratą 2.

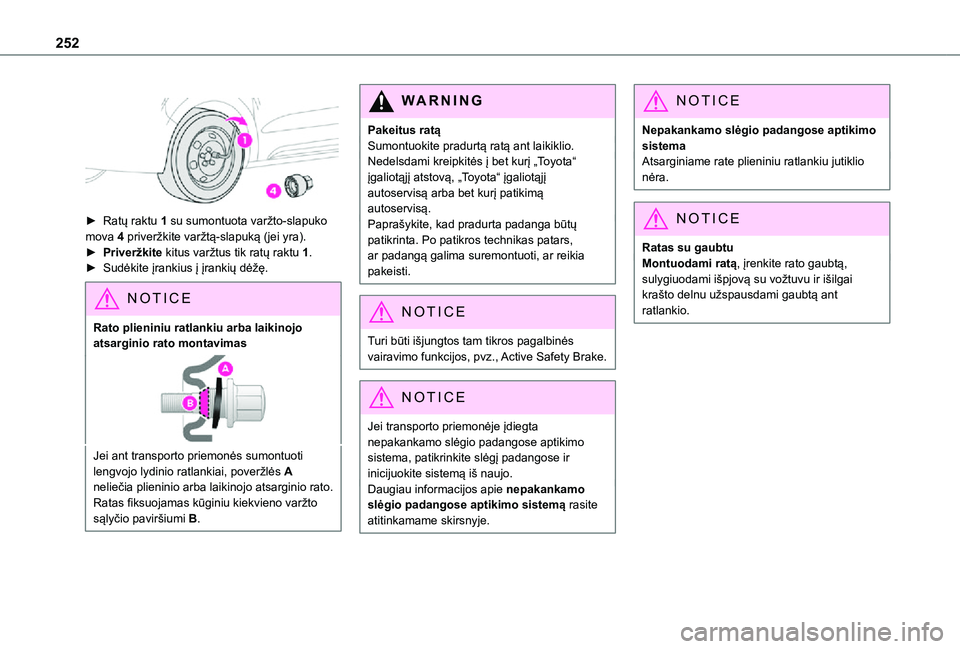

252


► Ratų raktu 1 su sumontuota varžto-slapuko mova 4 priveržkite varžtą-slapuką (jei yra).► Priveržkite kitus varžtus tik ratų raktu 1.► Sudėkite įrankius į įrankių dėžę.
NOTIC E
Rato plieniniu ratlankiu arba laikinojo atsarginio rato montavimas
Jei ant transporto priemonės sumontuoti lengvojo lydinio ratlankiai, poveržlės A neliečia plieninio arba laikinojo atsarginio rato. Ratas fiksuojamas kūginiu kiekvieno varžto sąlyčio paviršiumi B.
WARNI NG
Pakeitus ratąSumontuokite pradurtą ratą ant laikiklio.Nedelsdami kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Paprašykite, kad pradurta padanga būtų patikrinta. Po patikros technikas patars, ar padangą galima suremontuoti, ar reikia pakeisti.
NOTIC E
Turi būti išjungtos tam tikros pagalbinės vairavimo funkcijos, pvz., Active Safety Brake.
NOTIC E
Jei transporto priemonėje įdiegta nepakankamo slėgio padangose aptikimo sistema, patikrinkite slėgį padangose ir inicijuokite sistemą iš naujo.Daugiau informacijos apie nepakankamo slėgio padangose aptikimo sistemą rasite atitinkamame skirsnyje.
NOTIC E
Nepakankamo slėgio padangose aptikimo sistemaAtsarginiame rate plieniniu ratlankiu jutiklio nėra.
NOTIC E
Ratas su gaubtuMontuodami ratą, įrenkite rato gaubtą, sulygiuodami išpjovą su vožtuvu ir išilgai krašto delnu užspausdami gaubtą ant ratlankio.

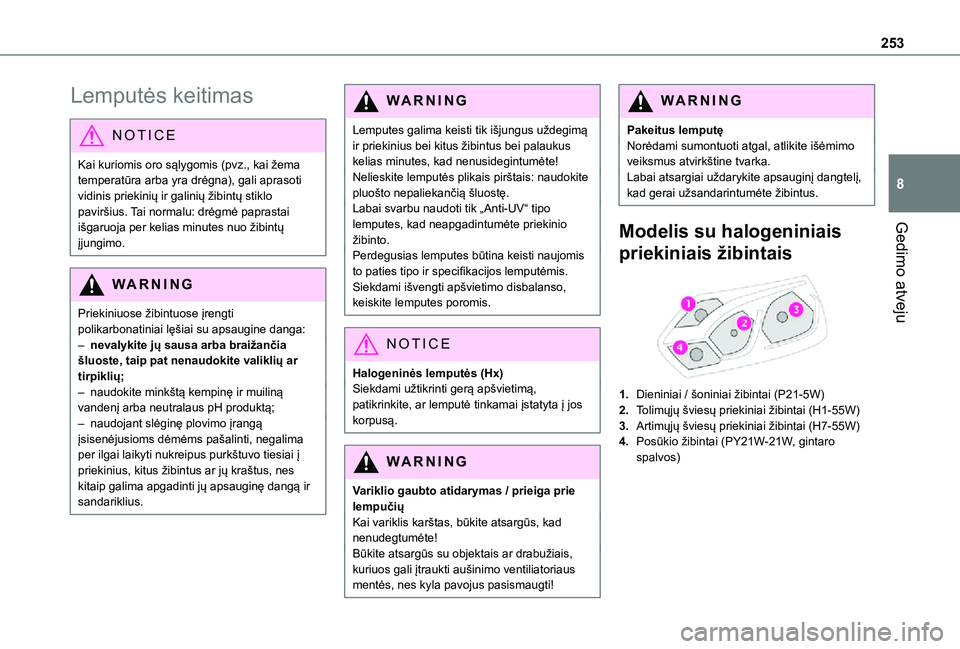

253
Gedimo atveju
8
Lemputės keitimas
NOTIC E
Kai kuriomis oro sąlygomis (pvz., kai žema temperatūra arba yra drėgna), gali aprasoti vidinis priekinių ir galinių žibintų stiklo paviršius. Tai normalu: drėgmė paprastai išgaruoja per kelias minutes nuo žibintų įjungimo.
WARNI NG
Priekiniuose žibintuose įrengti polikarbonatiniai lęšiai su apsaugine danga:– nevalykite jų sausa arba braižančia šluoste, taip pat nenaudokite valiklių ar tirpiklių;– naudokite minkštą kempinę ir muiliną vandenį arba neutralaus pH produktą;– naudojant slėginę plovimo įrangą įsisenėjusioms dėmėms pašalinti, negalima
per ilgai laikyti nukreipus purkštuvo tiesiai į priekinius, kitus žibintus ar jų kraštus, nes kitaip galima apgadinti jų apsauginę dangą ir sandariklius.
WARNI NG
Lemputes galima keisti tik išjungus uždegimą ir priekinius bei kitus žibintus bei palaukus kelias minutes, kad nenusidegintumėte!Nelieskite lemputės plikais pirštais: naudokite pluošto nepaliekančią šluostę.Labai svarbu naudoti tik „Anti-UV“ tipo lemputes, kad neapgadintumėte priekinio žibinto.Perdegusias lemputes būtina keisti naujomis to paties tipo ir specifikacijos lemputėmis. Siekdami išvengti apšvietimo disbalanso, keiskite lemputes poromis.
NOTIC E
Halogeninės lemputės (Hx)Siekdami užtikrinti gerą apšvietimą, patikrinkite, ar lemputė tinkamai įstatyta į jos korpusą.
WARNI NG
Variklio gaubto atidarymas / prieiga prie lempučiųKai variklis karštas, būkite atsargūs, kad nenudegtumėte!Būkite atsargūs su objektais ar drabužiais, kuriuos gali įtraukti aušinimo ventiliatoriaus mentės, nes kyla pavojus pasismaugti!
WARNI NG
Pakeitus lemputęNorėdami sumontuoti atgal, atlikite išėmimo veiksmus atvirkštine tvarka.Labai atsargiai uždarykite apsauginį dangtelį, kad gerai užsandarintumėte žibintus.
Modelis su halogeniniais
priekiniais žibintais

1.Dieniniai / šoniniai žibintai (P21-5W)
2.Tolimųjų šviesų priekiniai žibintai (H1-55W)
3.Artimųjų šviesų priekiniai žibintai (H7-55W)
4.Posūkio žibintai (PY21W-21W, gintaro
spalvos)

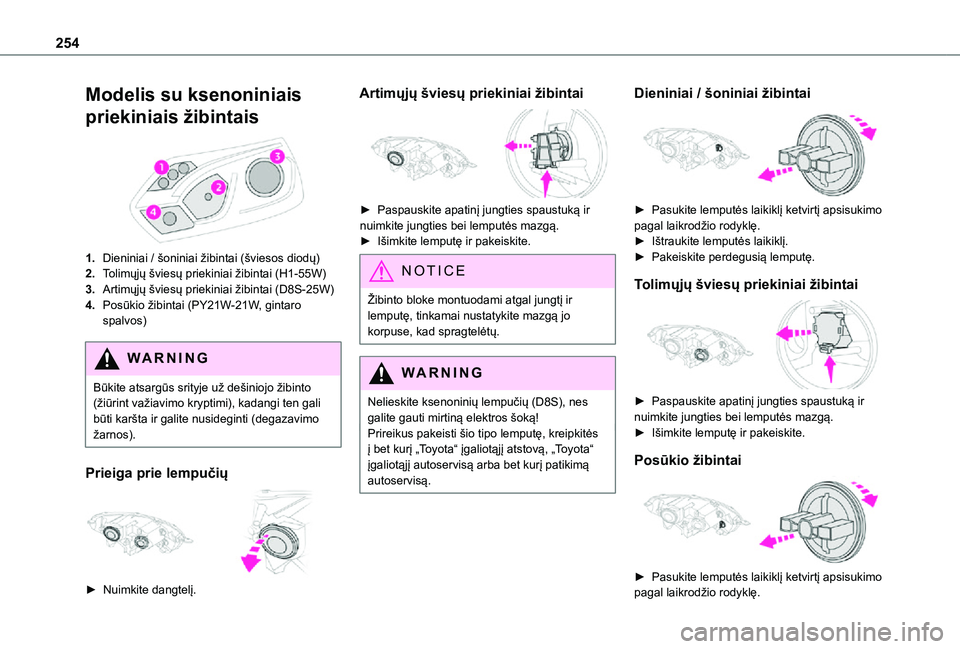

254
Modelis su ksenoniniais
priekiniais žibintais

1.Dieniniai / šoniniai žibintai (šviesos diodų)
2.Tolimųjų šviesų priekiniai žibintai (H1-55W)
3.Artimųjų šviesų priekiniai žibintai (D8S-25W)
4.Posūkio žibintai (PY21W-21W, gintaro spalvos)
WARNI NG
Būkite atsargūs srityje už dešiniojo žibinto (žiūrint važiavimo kryptimi), kadangi ten gali būti karšta ir galite nusideginti (degazavimo žarnos).
Prieiga prie lempučių

► Nuimkite dangtelį.
Artimųjų šviesų priekiniai žibintai

► Paspauskite apatinį jungties spaustuką ir nuimkite jungties bei lemputės mazgą.► Išimkite lemputę ir pakeiskite.
NOTIC E
Žibinto bloke montuodami atgal jungtį ir lemputę, tinkamai nustatykite mazgą jo korpuse, kad spragtelėtų.
WARNI NG
Nelieskite ksenoninių lempučių (D8S), nes galite gauti mirtiną elektros šoką!Prireikus pakeisti šio tipo lemputę, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Dieniniai / šoniniai žibintai

► Pasukite lemputės laikiklį ketvirtį apsisukimo pagal laikrodžio rodyklę.► Ištraukite lemputės laikiklį.► Pakeiskite perdegusią lemputę.
Tolimųjų šviesų priekiniai žibintai

► Paspauskite apatinį jungties spaustuką ir nuimkite jungties bei lemputės mazgą. ► Išimkite lemputę ir pakeiskite.
Posūkio žibintai

► Pasukite lemputės laikiklį ketvirtį apsisukimo pagal laikrodžio rodyklę.

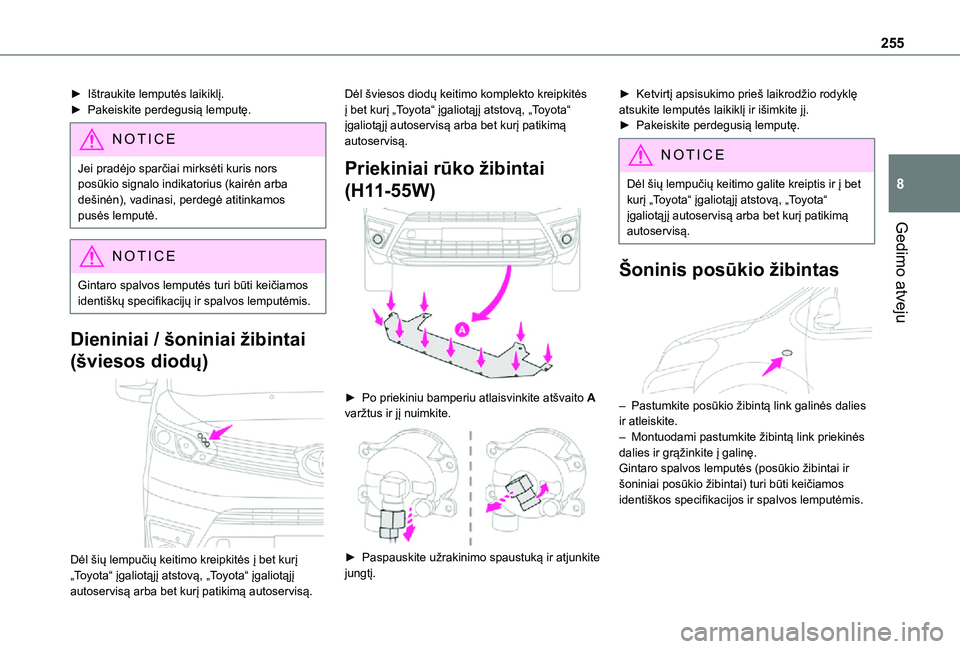

255
Gedimo atveju
8
► Ištraukite lemputės laikiklį.► Pakeiskite perdegusią lemputę.
NOTIC E
Jei pradėjo sparčiai mirksėti kuris nors posūkio signalo indikatorius (kairėn arba dešinėn), vadinasi, perdegė atitinkamos pusės lemputė.
NOTIC E
Gintaro spalvos lemputės turi būti keičiamos identiškų specifikacijų ir spalvos lemputėmis.
Dieniniai / šoniniai žibintai
(šviesos diodų)

Dėl šių lempučių keitimo kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Dėl šviesos diodų keitimo komplekto kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Priekiniai rūko žibintai
(H11-55W)

► Po priekiniu bamperiu atlaisvinkite atšvaito A varžtus ir jį nuimkite.

► Paspauskite užrakinimo spaustuką ir atjunkite jungtį.
► Ketvirtį apsisukimo prieš laikrodžio rodyklę atsukite lemputės laikiklį ir išimkite jį.► Pakeiskite perdegusią lemputę.
NOTIC E
Dėl šių lempučių keitimo galite kreiptis ir į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Šoninis posūkio žibintas

– Pastumkite posūkio žibintą link galinės dalies ir atleiskite.– Montuodami pastumkite žibintą link priekinės dalies ir grąžinkite į galinę.Gintaro spalvos lemputės (posūkio žibintai ir šoniniai posūkio žibintai) turi būti keičiamos identiškos specifikacijos ir spalvos lemputėmis.

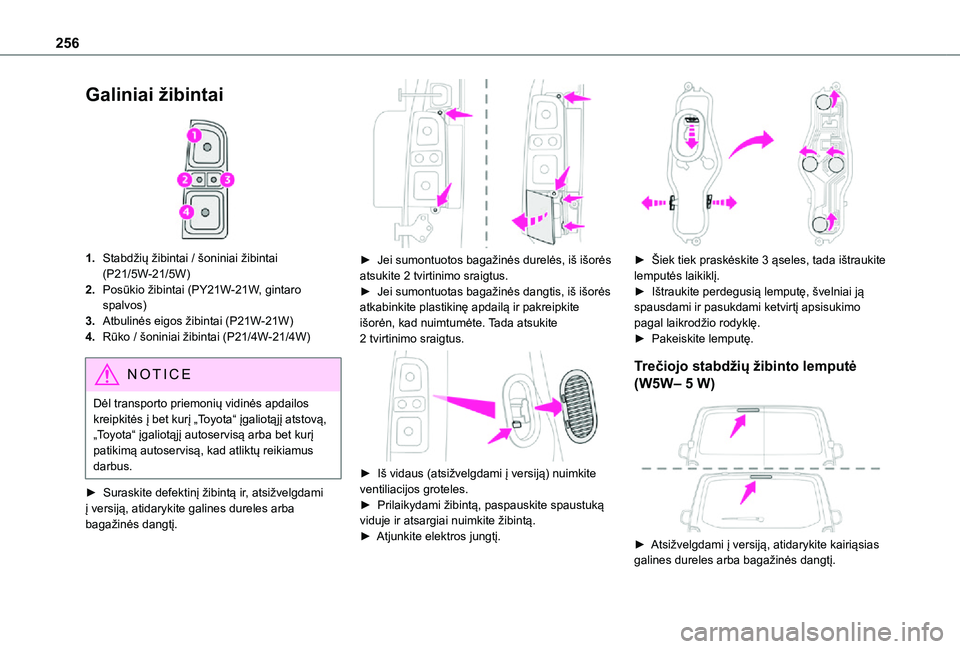

256
Galiniai žibintai

1.Stabdžių žibintai / šoniniai žibintai (P21/5W-21/5W)
2.Posūkio žibintai (PY21W-21W, gintaro spalvos)
3.Atbulinės eigos žibintai (P21W-21W)
4.Rūko / šoniniai žibintai (P21/4W-21/4W)
NOTIC E
Dėl transporto priemonių vidinės apdailos kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad atliktų reikiamus darbus.
► Suraskite defektinį žibintą ir, atsižvelgdami į versiją, atidarykite galines dureles arba bagažinės dangtį.

► Jei sumontuotos bagažinės durelės, iš išorės atsukite 2 tvirtinimo sraigtus.► Jei sumontuotas bagažinės dangtis, iš išorės atkabinkite plastikinę apdailą ir pakreipkite išorėn, kad nuimtumėte. Tada atsukite 2 tvirtinimo sraigtus.

► Iš vidaus (atsižvelgdami į versiją) nuimkite ventiliacijos groteles.► Prilaikydami žibintą, paspauskite spaustuką viduje ir atsargiai nuimkite žibintą.► Atjunkite elektros jungtį.

► Šiek tiek praskėskite 3 ąseles, tada ištraukite lemputės laikiklį.► Ištraukite perdegusią lemputę, švelniai ją spausdami ir pasukdami ketvirtį apsisukimo pagal laikrodžio rodyklę.► Pakeiskite lemputę.
Trečiojo stabdžių žibinto lemputė
(W5W– 5 W)

► Atsižvelgdami į versiją, atidarykite kairiąsias galines dureles arba bagažinės dangtį.

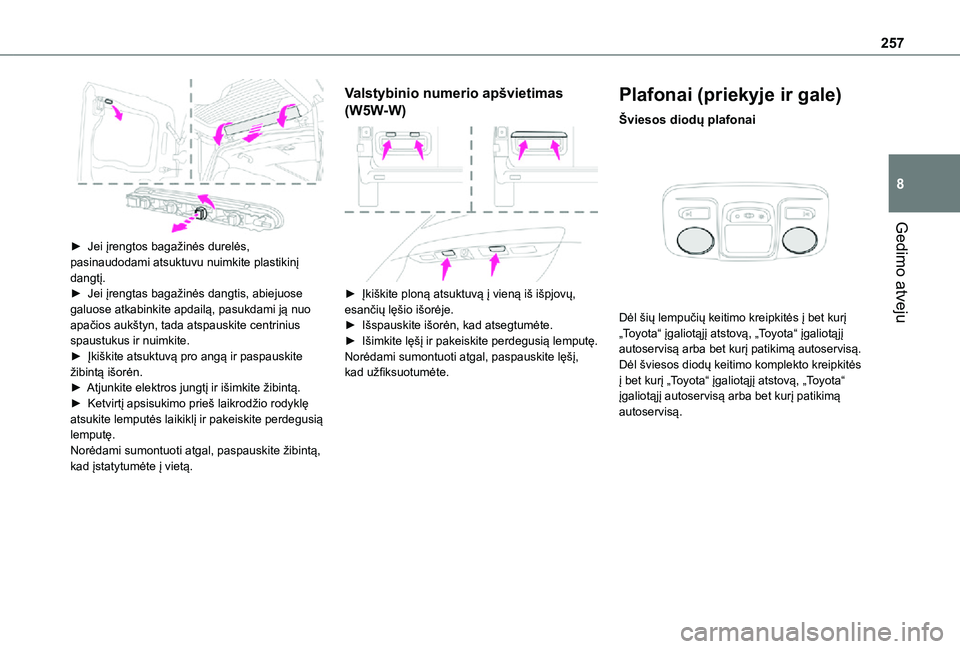

257
Gedimo atveju
8

► Jei įrengtos bagažinės durelės, pasinaudodami atsuktuvu nuimkite plastikinį dangtį.► Jei įrengtas bagažinės dangtis, abiejuose galuose atkabinkite apdailą, pasukdami ją nuo apačios aukštyn, tada atspauskite centrinius spaustukus ir nuimkite.► Įkiškite atsuktuvą pro angą ir paspauskite žibintą išorėn.► Atjunkite elektros jungtį ir išimkite žibintą.► Ketvirtį apsisukimo prieš laikrodžio rodyklę atsukite lemputės laikiklį ir pakeiskite perdegusią lemputę.Norėdami sumontuoti atgal, paspauskite žibintą, kad įstatytumėte į vietą.
Valstybinio numerio apšvietimas
(W5W-W)

► Įkiškite ploną atsuktuvą į vieną iš išpjovų, esančių lęšio išorėje.► Išspauskite išorėn, kad atsegtumėte.► Išimkite lęšį ir pakeiskite perdegusią lemputę.Norėdami sumontuoti atgal, paspauskite lęšį, kad užfiksuotumėte.
Plafonai (priekyje ir gale)
Šviesos diodų plafonai

Dėl šių lempučių keitimo kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Dėl šviesos diodų keitimo komplekto kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.

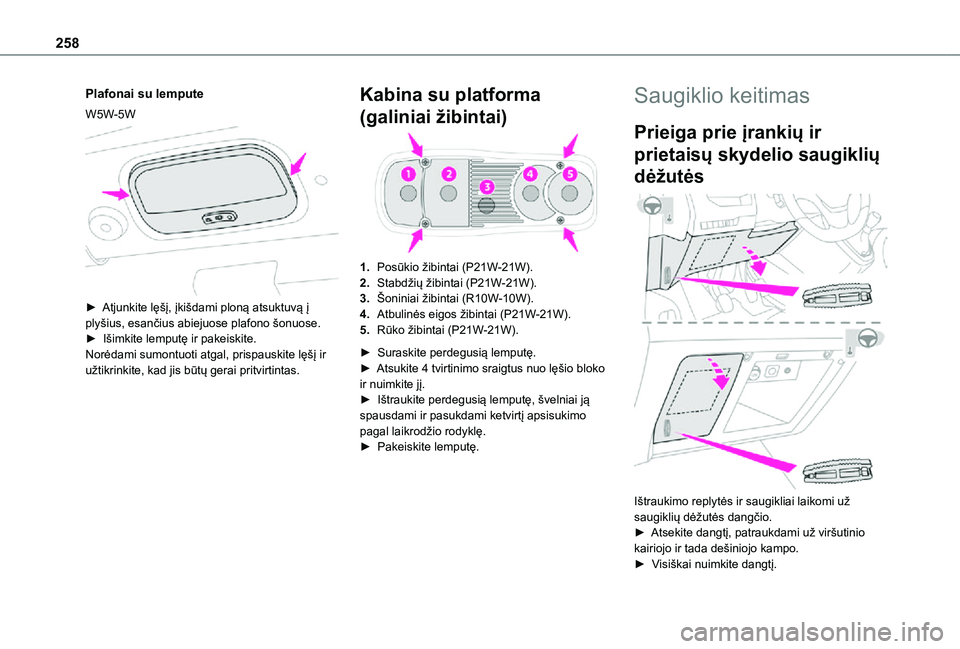

258
Plafonai su lempute
W5W-5W

► Atjunkite lęšį, įkišdami ploną atsuktuvą į plyšius, esančius abiejuose plafono šonuose.► Išimkite lemputę ir pakeiskite.Norėdami sumontuoti atgal, prispauskite lęšį ir užtikrinkite, kad jis būtų gerai pritvirtintas.
Kabina su platforma
(galiniai žibintai)
1.Posūkio žibintai (P21W-21W).
2.Stabdžių žibintai (P21W-21W).
3.Šoniniai žibintai (R10W-10W).
4.Atbulinės eigos žibintai (P21W-21W).
5.Rūko žibintai (P21W-21W).
► Suraskite perdegusią lemputę.► Atsukite 4 tvirtinimo sraigtus nuo lęšio bloko ir nuimkite jį.► Ištraukite perdegusią lemputę, švelniai ją spausdami ir pasukdami ketvirtį apsisukimo pagal laikrodžio rodyklę.
► Pakeiskite lemputę.
Saugiklio keitimas
Prieiga prie įrankių ir
prietaisų skydelio saugiklių
dėžutės

Ištraukimo replytės ir saugikliai laikomi už saugiklių dėžutės dangčio.► Atsekite dangtį, patraukdami už viršutinio kairiojo ir tada dešiniojo kampo.► Visiškai nuimkite dangtį.

259
Gedimo atveju
8
Saugiklio keitimas
Prieš keičiant saugiklį:► Identifikuokite trikties priežastį ir pašalinkite ją.► Išjunkite visus elektros vartotojus.► Imobilizuokite transporto priemonę ir išjunkite uždegimą.► Identifikuokite perdegusį saugiklį, naudodamiesi srovės priskyrimo lentelėmis ir diagramomis.Norint pakeisti saugiklį, svarbu:► specialiomis replytėmis ištraukti saugiklį iš laikiklio ir patikrinti siūlelio būklę;► visada pakeisti perdegusį saugiklį tokio pat rodiklio (spalvos) saugikliu, nes, naudojant kitokio rodiklio saugiklį, gali sutrikti veikimas ir kilti gaisras!Jei, pakeitus saugiklį, triktis greitai pasikartoja, pasirūpinkite, kad elektros sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
NOTIC E
Išsamios saugiklių priskyrimo lentelės ir atitinkamos diagramosDėl papildomos informacijos kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Pakeitus priskyrimo lentelėse nepateiktą saugiklį, gali rimtai sutrikti transporto priemonės veikimas.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.




GerasPerdegęs

Replytės
NOTIC E
Elektros priedų įrengimasTransporto priemonės elektros sistema
suprojektuota eksploatuoti su standartine arba pasirinktine įranga.Prieš savo transporto priemonėje montuodami kitą elektros įrangą arba priedus,
kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
TOYOTA neatsako už sąnaudas, galinčias atsirasti prireikus remontuoti transporto priemonę arba šalinti veikimo sutrikimus, susijusius su TOYOTA nesiūlomų ir nerekomenduojamų priedų įrengimu arba jų sumontavimu ne pagal rekomendacijas, ypač – kai bendrosios visos prijungtos papildomos įrangos srovės stipris viršija 10 miliamperų.
NOTIC E
Jei reikia daugiau informacijos apie tai, kaip įrengti vilkimo kablį arba TAKSI įrangą, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.

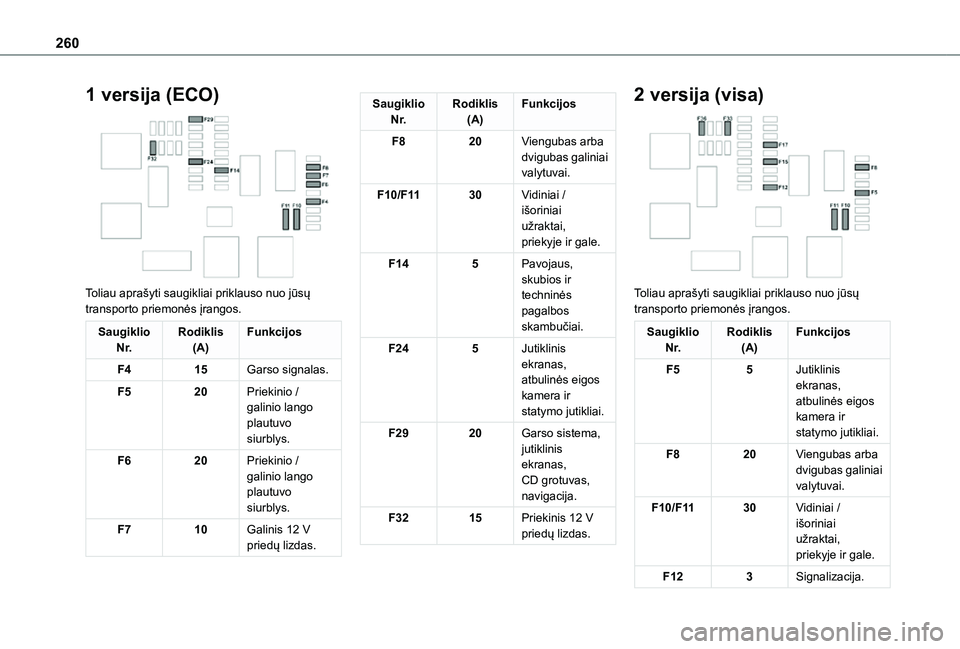

260
1 versija (ECO)

Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.
Saugiklio N r.Rodiklis(A)Funkcijos
F415Garso signalas.
F520Priekinio / galinio lango plautuvo siurblys.
F620Priekinio / galinio lango plautuvo siurblys.
F710Galinis 12 V priedų lizdas.
Saugiklio N r.Rodiklis(A)Funkcijos
F820Viengubas arba dvigubas galiniai valytuvai.
F10/F1130Vidiniai / išoriniai užraktai, priekyje ir gale.
F145Pavojaus, skubios ir techninės pagalbos skambučiai.
F245Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F2920Garso sistema, jutiklinis ekranas, CD grotuvas, navigacija.
F3215Priekinis 12 V priedų lizdas.
2 versija (visa)

Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.
Saugiklio N r.Rodiklis(A)Funkcijos
F55Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F820Viengubas arba dvigubas galiniai valytuvai.
F10/F1130Vidiniai / išoriniai užraktai, priekyje ir gale.
F123Signalizacija.
