TOYOTA PROACE EV 2021 Omistajan Käsikirja (in Finnish)

141
Turvallisuus
5

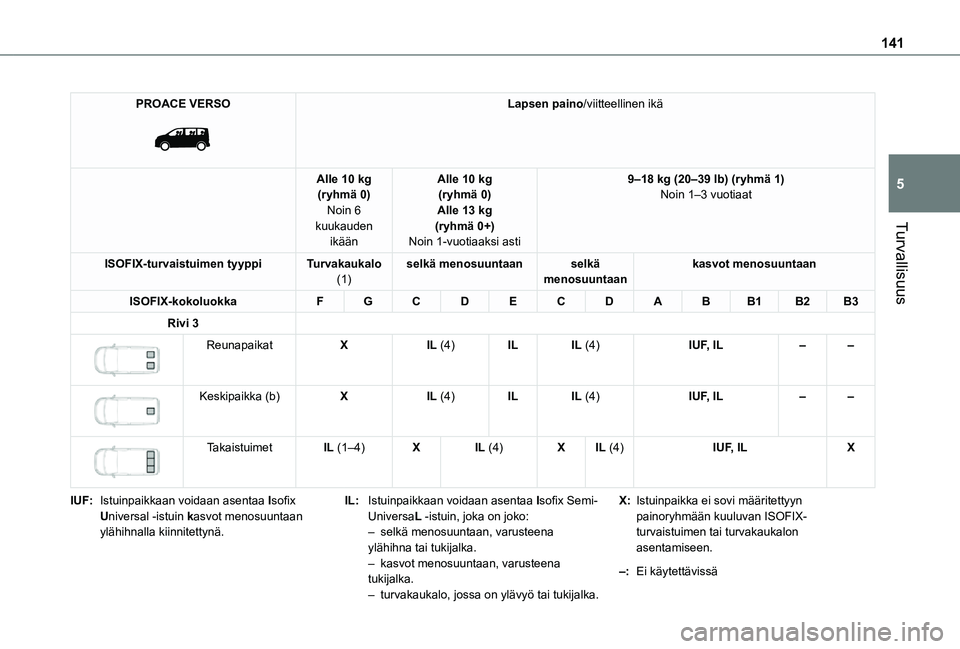

PROACE VERSO

Lapsen paino/viitteellinen ikä
Alle 10 kg(ryhmä 0)Noin 6 kuukauden ikään
Alle 10 kg(ryhmä 0)Alle 13 kg(ryhmä 0+)Noin 1-vuotiaaksi asti
9–18 kg (20–39 lb) (ryhmä 1)Noin 1–3 vuotiaat
ISOFIX-turvaistuimen tyyppiTurvakaukalo (1)selkä menosuuntaanselkä menosuuntaankasvot menosuuntaan
ISOFIX-kokoluokkaFGCDECDABB1B2B3
Rivi 3

ReunapaikatXIL (4)ILIL (4)IUF, IL––


Keskipaikka (b)XIL (4)ILIL (4)IUF, IL––


TakaistuimetIL (1–4)XIL (4)XIL (4)IUF, ILX
IUF:Istuinpaikkaan voidaan asentaa Isofix Universal -istuin kasvot menosuuntaan ylähihnalla kiinnitettynä.
IL:Istuinpaikkaan voidaan asentaa Isofix Semi-UniversaL -istuin, joka on joko:– selkä menosuuntaan, varusteena ylähihna tai tukijalka.– kasvot menosuuntaan, varusteena tukijalka.– turvakaukalo, jossa on ylävyö tai tukijalka.
X:Istuinpaikka ei sovi määritettyyn painoryhmään kuuluvan ISOFIX-turvaistuimen tai turvakaukalon asentamiseen.
–:Ei käytettävissä

142

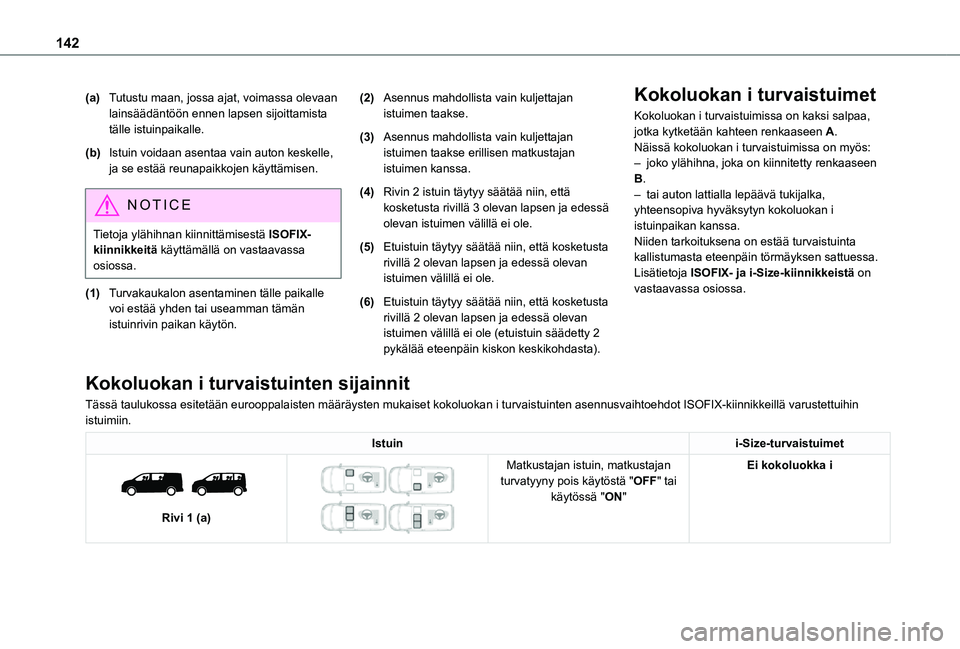

(a)Tutustu maan, jossa ajat, voimassa olevaan lainsäädäntöön ennen lapsen sijoittamista tälle istuinpaikalle.
(b)Istuin voidaan asentaa vain auton keskelle, ja se estää reunapaikkojen käyttämisen.
NOTIC E
Tietoja ylähihnan kiinnittämisestä ISOFIX-kiinnikkeitä käyttämällä on vastaavassa osiossa.
(1)Turvakaukalon asentaminen tälle paikalle voi estää yhden tai useamman tämän istuinrivin paikan käytön.
(2)Asennus mahdollista vain kuljettajan istuimen taakse.
(3)Asennus mahdollista vain kuljettajan istuimen taakse erillisen matkustajan istuimen kanssa.
(4)Rivin 2 istuin täytyy säätää niin, että kosketusta rivillä 3 olevan lapsen ja edessä olevan istuimen välillä ei ole.
(5)Etuistuin täytyy säätää niin, että kosketusta rivillä 2 olevan lapsen ja edessä olevan istuimen välillä ei ole.
(6)Etuistuin täytyy säätää niin, että kosketusta rivillä 2 olevan lapsen ja edessä olevan istuimen välillä ei ole (etuistuin säädetty 2 pykälää eteenpäin kiskon keskikohdasta).
Kokoluokan i turvaistuimet
Kokoluokan i turvaistuimissa on kaksi salpaa, jotka kytketään kahteen renkaaseen A.Näissä kokoluokan i turvaistuimissa on myös:– joko ylähihna, joka on kiinnitetty renkaaseen B.– tai auton lattialla lepäävä tukijalka, yhteensopiva hyväksytyn kokoluokan i istuinpaikan kanssa.Niiden tarkoituksena on estää turvaistuinta kallistumasta eteenpäin törmäyksen sattuessa.Lisätietoja ISOFIX- ja i-Size-kiinnikkeistä on vastaavassa osiossa.
Kokoluokan i turvaistuinten sijainnit
Tässä taulukossa esitetään eurooppalaisten määräysten mukaiset kokoluokan \
i turvaistuinten asennusvaihtoehdot ISOFIX-kiinnikkeillä varustettuih\
in istuimiin.
Istuini-Size-turvaistuimet

Rivi 1 (a)


Matkustajan istuin, matkustajan turvatyyny pois käytöstä "OFF" tai käytössä "ON"
Ei kokoluokka i

143
Turvallisuus
5

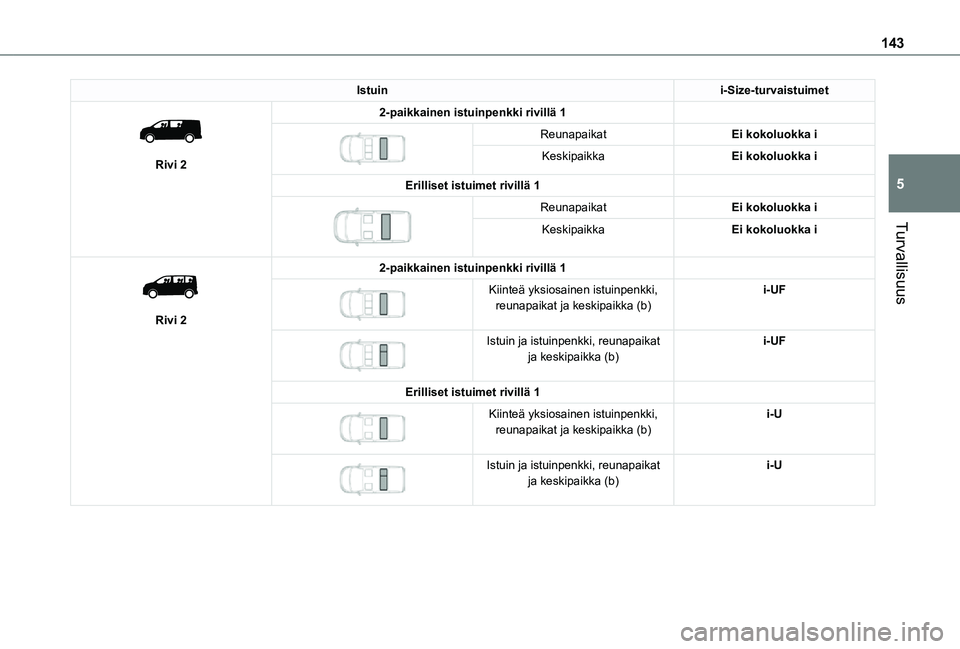

Istuini-Size-turvaistuimet

Rivi 2
2-paikkainen istuinpenkki rivillä 1

ReunapaikatEi kokoluokka i
KeskipaikkaEi kokoluokka i
Erilliset istuimet rivillä 1

ReunapaikatEi kokoluokka i
KeskipaikkaEi kokoluokka i


Rivi 2
2-paikkainen istuinpenkki rivillä 1

Kiinteä yksiosainen istuinpenkki, reunapaikat ja keskipaikka (b)i-UF


Istuin ja istuinpenkki, reunapaikat ja keskipaikka (b)i-UF
Erilliset istuimet rivillä 1

Kiinteä yksiosainen istuinpenkki, reunapaikat ja keskipaikka (b)i-U


Istuin ja istuinpenkki, reunapaikat ja keskipaikka (b)i-U

144

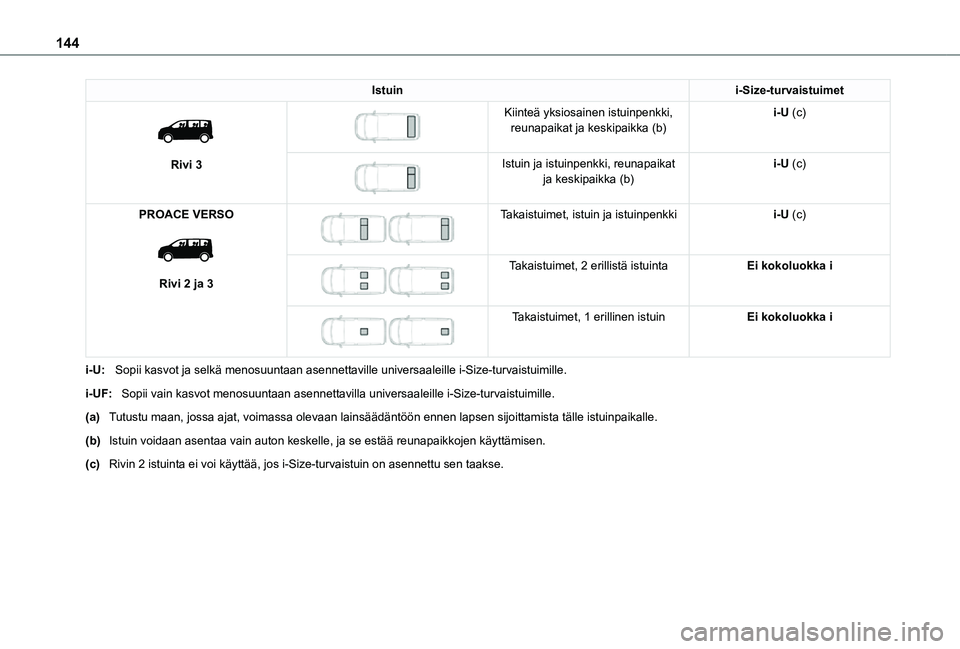

Istuini-Size-turvaistuimet

Rivi 3


Kiinteä yksiosainen istuinpenkki, reunapaikat ja keskipaikka (b)i-U (c)


Istuin ja istuinpenkki, reunapaikat ja keskipaikka (b)i-U (c)
PROACE VERSO

Rivi 2 ja 3


Takaistuimet, istuin ja istuinpenkkii-U (c)


Takaistuimet, 2 erillistä istuintaEi kokoluokka i


Takaistuimet, 1 erillinen istuinEi kokoluokka i
i-U:Sopii kasvot ja selkä menosuuntaan asennettaville universaaleille i-S\
ize-turvaistuimille.
i-UF:Sopii vain kasvot menosuuntaan asennettavilla universaaleille i-Size-tur\
vaistuimille.
(a)Tutustu maan, jossa ajat, voimassa olevaan lainsäädäntöön \
ennen lapsen sijoittamista tälle istuinpaikalle.
(b)Istuin voidaan asentaa vain auton keskelle, ja se estää reunapaikk\
ojen käyttämisen.
(c)Rivin 2 istuinta ei voi käyttää, jos i-Size-turvaistuin on asen\
nettu sen taakse.

145
Turvallisuus
5

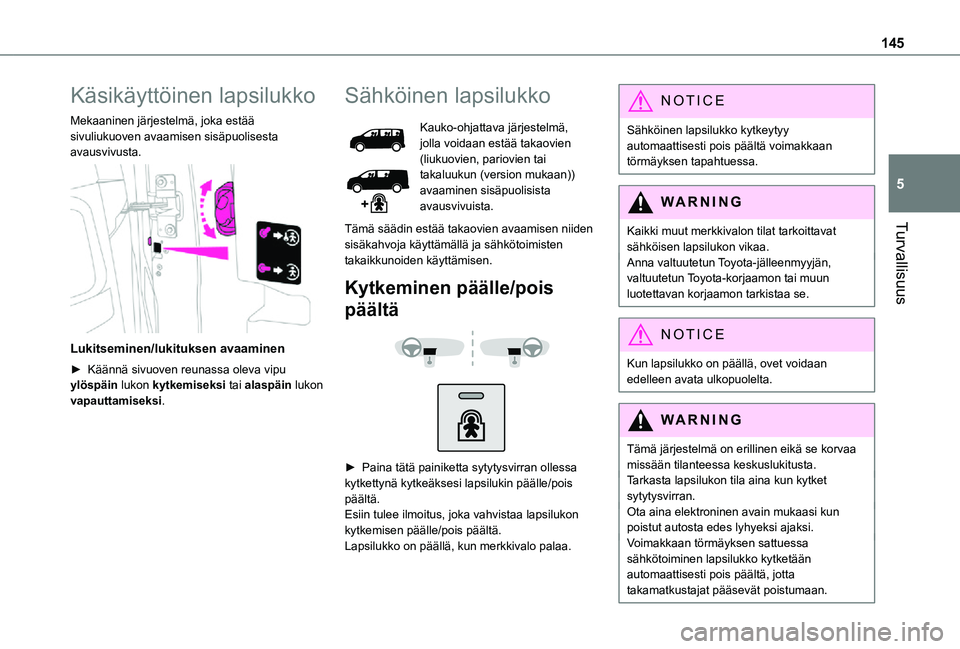

Käsikäyttöinen lapsilukko
Mekaaninen järjestelmä, joka estää sivuliukuoven avaamisen sisäpuolisesta avausvivusta.

Lukitseminen/lukituksen avaaminen
►  Käännä sivuoven reunassa oleva vipu ylöspäin lukon kytkemiseksi tai alaspäin lukon vapauttamiseksi.
Sähköinen lapsilukko
Kauko-ohjattava järjestelmä, jolla voidaan estää takaovien (liukuovien, pariovien tai takaluukun (version mukaan)) avaaminen sisäpuolisista avausvivuista.
Tämä säädin estää takaovien avaamisen niiden sisäkahvoja käyttämällä ja sähkötoimisten takaikkunoiden käyttämisen.
Kytkeminen päälle/pois
päältä


►  Paina tätä painiketta sytytysvirran ollessa kytkettynä kytkeäksesi lapsilukin päälle/pois päältä.Esiin tulee ilmoitus, joka vahvistaa lapsilukon kytkemisen päälle/pois päältä.Lapsilukko on päällä, kun merkkivalo palaa.
NOTIC E
Sähköinen lapsilukko kytkeytyy automaattisesti pois päältä voimakkaan törmäyksen tapahtuessa.
WARNI NG
Kaikki muut merkkivalon tilat tarkoittavat
sähköisen lapsilukon vikaa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
NOTIC E
Kun lapsilukko on päällä, ovet voidaan edelleen avata ulkopuolelta.
WARNI NG
Tämä järjestelmä on erillinen eikä se korvaa missään tilanteessa keskuslukitusta.Tarkasta lapsilukon tila aina kun kytket sytytysvirran.Ota aina elektroninen avain mukaasi kun poistut autosta edes lyhyeksi ajaksi.Voimakkaan törmäyksen sattuessa sähkötoiminen lapsilukko kytketään automaattisesti pois päältä, jotta takamatkustajat pääsevät poistumaan.

146

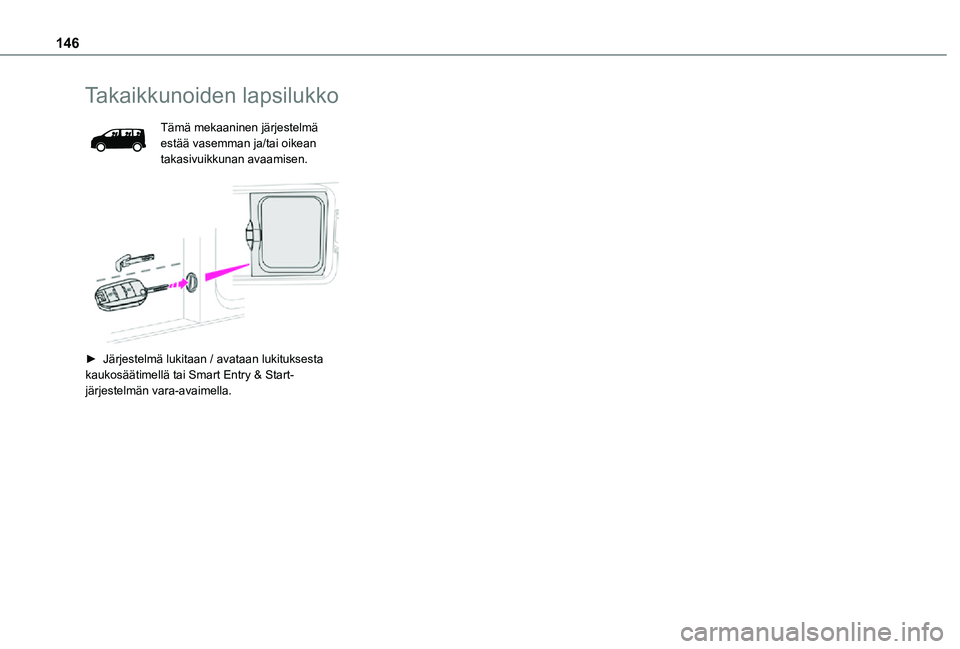

Takaikkunoiden lapsilukko
Tämä mekaaninen järjestelmä estää vasemman ja/tai oikean takasivuikkunan avaamisen.

►  Järjestelmä lukitaan / avataan lukituksesta kaukosäätimellä tai Smart Entry & Start-järjestelmän vara-avaimella.

147
Ajaminen
6

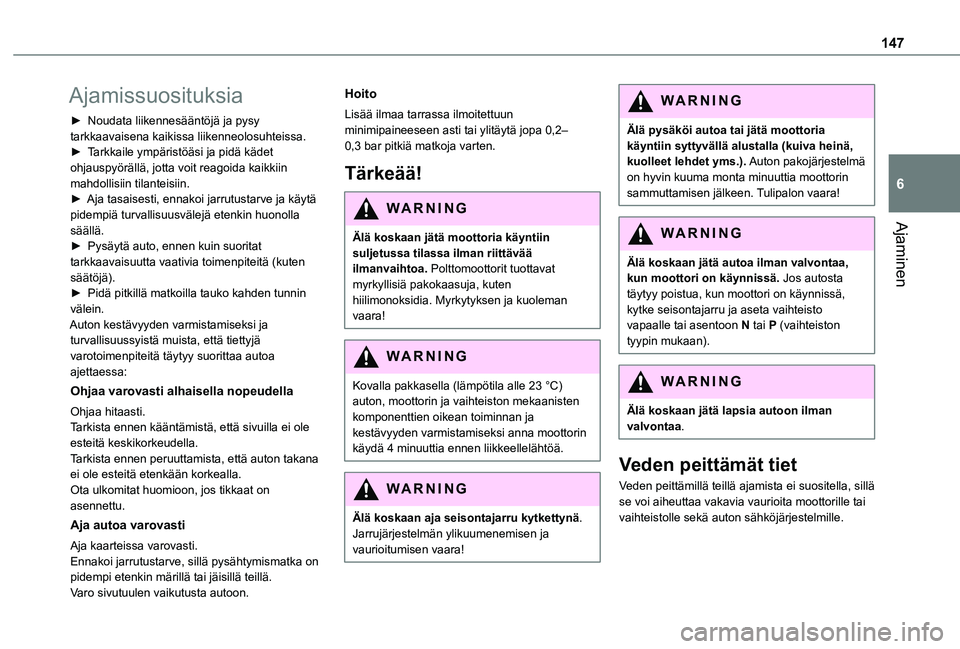

Ajamissuosituksia
►  Noudata liikennesääntöjä ja pysy tarkkaavaisena kaikissa liikenneolosuhteissa.►  Tarkkaile ympäristöäsi ja pidä kädet ohjauspyörällä, jotta voit reagoida kaikkiin mahdollisiin tilanteisiin.►  Aja tasaisesti, ennakoi jarrutustarve ja käytä pidempiä turvallisuusvälejä etenkin huonolla säällä.►  Pysäytä auto, ennen kuin suoritat tarkkaavaisuutta vaativia toimenpiteitä (kuten säätöjä).►  Pidä pitkillä matkoilla tauko kahden tunnin välein.Auton kestävyyden varmistamiseksi ja turvallisuussyistä muista, että tiettyjä varotoimenpiteitä täytyy suorittaa autoa ajettaessa:
Ohjaa varovasti alhaisella nopeudella
Ohjaa hitaasti.Tarkista ennen kääntämistä, että sivuilla ei ole esteitä keskikorkeudella.
Tarkista ennen peruuttamista, että auton takana ei ole esteitä etenkään korkealla.Ota ulkomitat huomioon, jos tikkaat on asennettu.
Aja autoa varovasti
Aja kaarteissa varovasti.Ennakoi jarrutustarve, sillä pysähtymismatka on pidempi etenkin märillä tai jäisillä teillä.Varo sivutuulen vaikutusta autoon.
Hoito
Lisää ilmaa tarrassa ilmoitettuun minimipaineeseen asti tai ylitäytä jopa 0,2–0,3 bar pitkiä matkoja varten.
Tärkeää!
WARNI NG
Älä koskaan jätä moottoria käyntiin
suljetussa tilassa ilman riittävää ilmanvaihtoa. Polttomoottorit tuottavat myrkyllisiä pakokaasuja, kuten hiilimonoksidia. Myrkytyksen ja kuoleman vaara!
WARNI NG
Kovalla pakkasella (lämpötila alle 23 °C) auton, moottorin ja vaihteiston mekaanisten komponenttien oikean toiminnan ja kestävyyden varmistamiseksi anna moottorin käydä 4 minuuttia ennen liikkeellelähtöä.
WARNI NG
Älä koskaan aja seisontajarru kytkettynä. Jarrujärjestelmän ylikuumenemisen ja vaurioitumisen vaara!
WARNI NG
Älä pysäköi autoa tai jätä moottoria käyntiin syttyvällä alustalla (kuiva heinä, kuolleet lehdet yms.). Auton pakojärjestelmä on hyvin kuuma monta minuuttia moottorin sammuttamisen jälkeen. Tulipalon vaara!
WARNI NG
Älä koskaan jätä autoa ilman valvontaa, kun moottori on käynnissä. Jos autosta täytyy poistua, kun moottori on käynnissä, kytke seisontajarru ja aseta vaihteisto vapaalle tai asentoon N tai P (vaihteiston tyypin mukaan).
WARNI NG
Älä koskaan jätä lapsia autoon ilman valvontaa.
Veden peittämät tiet
Veden peittämillä teillä ajamista ei suositella, sillä se voi aiheuttaa vakavia vaurioita moottorille tai vaihteistolle sekä auton sähköjärjestelmille.

148

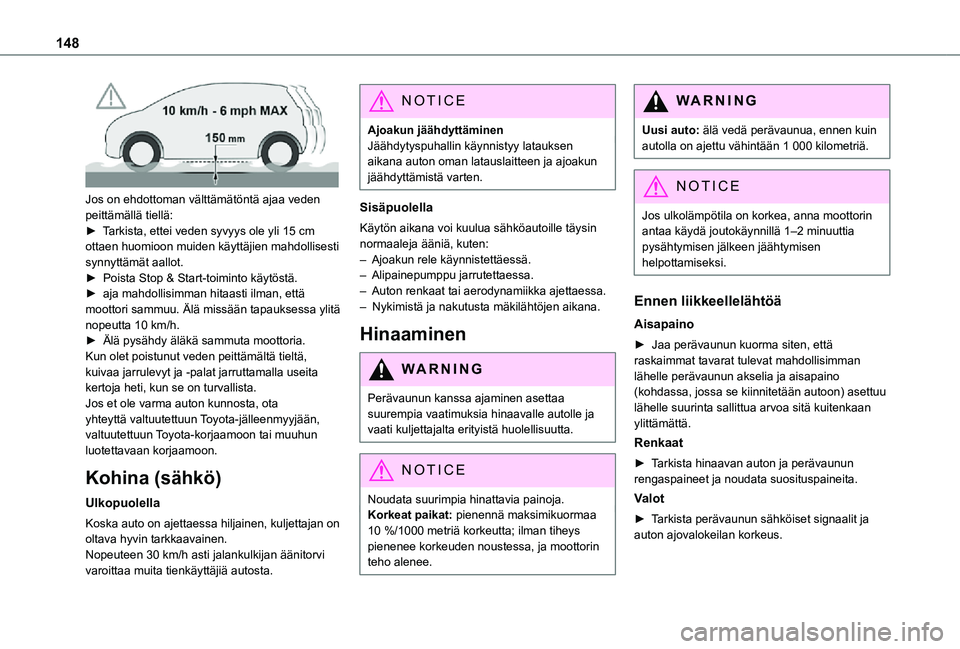

Jos on ehdottoman välttämätöntä ajaa veden peittämällä tiellä:►  Tarkista, ettei veden syvyys ole yli 15 cm ottaen huomioon muiden käyttäjien mahdollisesti synnyttämät aallot.►  Poista Stop & Start-toiminto käytöstä.►  aja mahdollisimman hitaasti ilman, että moottori sammuu. Älä missään tapauksessa ylitä nopeutta 10 km/h.►  Älä pysähdy äläkä sammuta moottoria.Kun olet poistunut veden peittämältä tieltä, kuivaa jarrulevyt ja -palat jarruttamalla useita kertoja heti, kun se on turvallista.Jos et ole varma auton kunnosta, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Kohina (sähkö)
Ulkopuolella
Koska auto on ajettaessa hiljainen, kuljettajan on oltava hyvin tarkkaavainen.Nopeuteen 30 km/h asti jalankulkijan äänitorvi varoittaa muita tienkäyttäjiä autosta.
NOTIC E
Ajoakun jäähdyttäminenJäähdytyspuhallin käynnistyy latauksen aikana auton oman latauslaitteen ja ajoakun jäähdyttämistä varten.
Sisäpuolella
Käytön aikana voi kuulua sähköautoille täysin normaaleja ääniä, kuten:– Ajoakun rele käynnistettäessä.– Alipainepumppu jarrutettaessa.– Auton renkaat tai aerodynamiikka ajettaessa.– Nykimistä ja nakutusta mäkilähtöjen aikana.
Hinaaminen
WARNI NG
Perävaunun kanssa ajaminen asettaa suurempia vaatimuksia hinaavalle autolle ja vaati kuljettajalta erityistä huolellisuutta.
NOTIC E
Noudata suurimpia hinattavia painoja.Korkeat paikat: pienennä maksimikuormaa 10 %/1000 metriä korkeutta; ilman tiheys
pienenee korkeuden noustessa, ja moottorin teho alenee.
WARNI NG
Uusi auto: älä vedä perävaunua, ennen kuin autolla on ajettu vähintään 1 000 kilometriä.
NOTIC E
Jos ulkolämpötila on korkea, anna moottorin antaa käydä joutokäynnillä 1–2 minuuttia
pysähtymisen jälkeen jäähtymisen helpottamiseksi.
Ennen liikkeellelähtöä
Aisapaino
►  Jaa perävaunun kuorma siten, että raskaimmat tavarat tulevat mahdollisimman lähelle perävaunun akselia ja aisapaino (kohdassa, jossa se kiinnitetään autoon) asettuu lähelle suurinta sallittua arvoa sitä kuitenkaan ylittämättä.
Renkaat
►  Tarkista hinaavan auton ja perävaunun rengaspaineet ja noudata suosituspaineita.
Valot
►  Tarkista perävaunun sähköiset signaalit ja auton ajovalokeilan korkeus.

149
Ajaminen
6

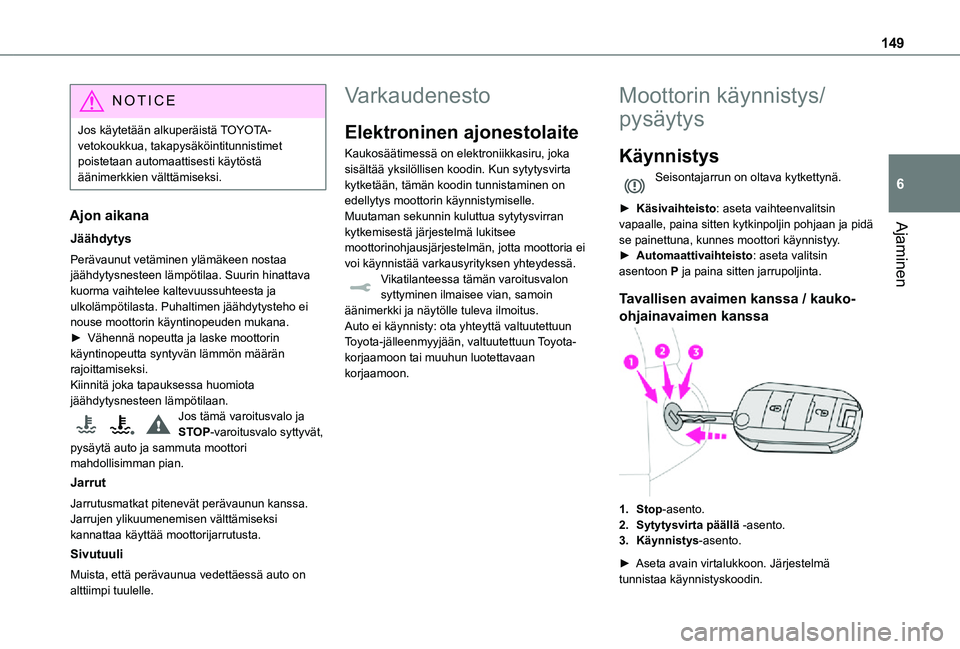

NOTIC E
Jos käytetään alkuperäistä TOYOTA-vetokoukkua, takapysäköintitunnistimet poistetaan automaattisesti käytöstä äänimerkkien välttämiseksi.
Ajon aikana
Jäähdytys
Perävaunut vetäminen ylämäkeen nostaa jäähdytysnesteen lämpötilaa. Suurin hinattava kuorma vaihtelee kaltevuussuhteesta ja ulkolämpötilasta. Puhaltimen jäähdytysteho ei nouse moottorin käyntinopeuden mukana.►  Vähennä nopeutta ja laske moottorin käyntinopeutta syntyvän lämmön määrän rajoittamiseksi.Kiinnitä joka tapauksessa huomiota jäähdytysnesteen lämpötilaan.Jos tämä varoitusvalo ja STOP-varoitusvalo syttyvät,
pysäytä auto ja sammuta moottori mahdollisimman pian.
Jarrut
Jarrutusmatkat pitenevät perävaunun kanssa. Jarrujen ylikuumenemisen välttämiseksi kannattaa käyttää moottorijarrutusta.
Sivutuuli
Muista, että perävaunua vedettäessä auto on alttiimpi tuulelle.
Varkaudenesto
Elektroninen ajonestolaite
Kaukosäätimessä on elektroniikkasiru, joka sisältää yksilöllisen koodin. Kun sytytysvirta kytketään, tämän koodin tunnistaminen on edellytys moottorin käynnistymiselle.Muutaman sekunnin kuluttua sytytysvirran kytkemisestä järjestelmä lukitsee moottorinohjausjärjestelmän, jotta moottoria ei voi käynnistää varkausyrityksen yhteydessä.Vikatilanteessa tämän varoitusvalon syttyminen ilmaisee vian, samoin äänimerkki ja näytölle tuleva ilmoitus.Auto ei käynnisty: ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Moottorin käynnistys/
pysäytys
Käynnistys
Seisontajarrun on oltava kytkettynä.
► Käsivaihteisto: aseta vaihteenvalitsin vapaalle, paina sitten kytkinpoljin pohjaan ja pidä se painettuna, kunnes moottori käynnistyy.► Automaattivaihteisto: aseta valitsin asentoon P ja paina sitten jarrupoljinta.
Tavallisen avaimen kanssa / kauko-
ohjainavaimen kanssa
1.Stop-asento.
2.Sytytysvirta päällä -asento.
3.Käynnistys-asento.
►  Aseta avain virtalukkoon. Järjestelmä tunnistaa käynnistyskoodin.

150

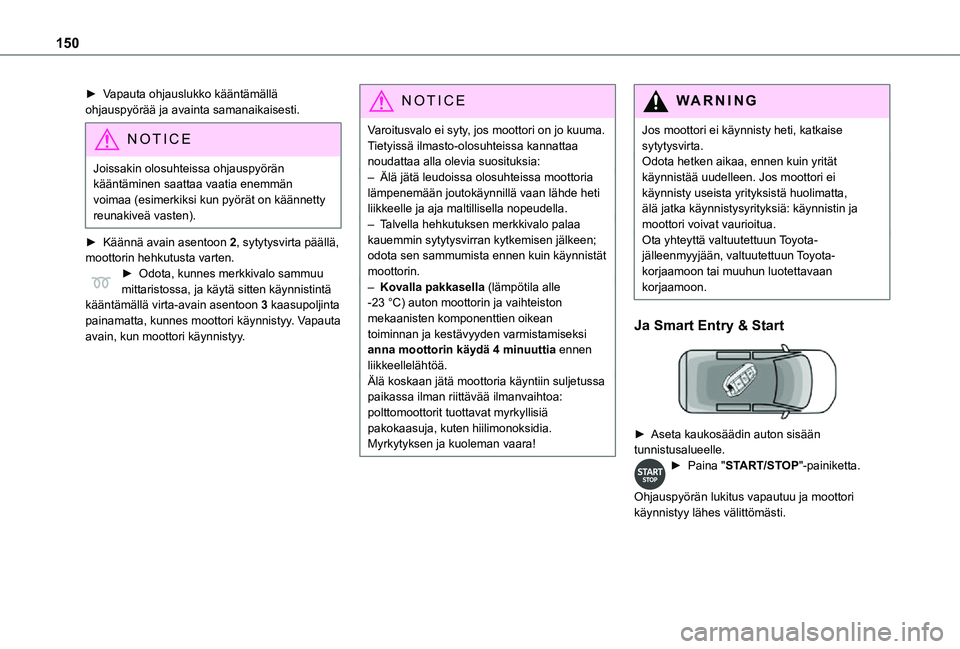

►  Vapauta ohjauslukko kääntämällä ohjauspyörää ja avainta samanaikaisesti.
NOTIC E
Joissakin olosuhteissa ohjauspyörän kääntäminen saattaa vaatia enemmän voimaa (esimerkiksi kun pyörät on käännetty reunakiveä vasten).
►  Käännä avain asentoon 2, sytytysvirta päällä,
moottorin hehkutusta varten.►  Odota, kunnes merkkivalo sammuu mittaristossa, ja käytä sitten käynnistintä kääntämällä virta-avain asentoon 3 kaasupoljinta painamatta, kunnes moottori käynnistyy. Vapauta avain, kun moottori käynnistyy.
NOTIC E
Varoitusvalo ei syty, jos moottori on jo kuuma.Tietyissä ilmasto-olosuhteissa kannattaa noudattaa alla olevia suosituksia:– Älä jätä leudoissa olosuhteissa moottoria lämpenemään joutokäynnillä vaan lähde heti liikkeelle ja aja maltillisella nopeudella. – Talvella hehkutuksen merkkivalo palaa kauemmin sytytysvirran kytkemisen jälkeen; odota sen sammumista ennen kuin käynnistät moottorin.– Kovalla pakkasella (lämpötila alle -23 °C) auton moottorin ja vaihteiston mekaanisten komponenttien oikean toiminnan ja kestävyyden varmistamiseksi anna moottorin käydä 4 minuuttia ennen liikkeellelähtöä.Älä koskaan jätä moottoria käyntiin suljetussa paikassa ilman riittävää ilmanvaihtoa: polttomoottorit tuottavat myrkyllisiä pakokaasuja, kuten hiilimonoksidia. Myrkytyksen ja kuoleman vaara!
WARNI NG
Jos moottori ei käynnisty heti, katkaise sytytysvirta.Odota hetken aikaa, ennen kuin yrität käynnistää uudelleen. Jos moottori ei käynnisty useista yrityksistä huolimatta, älä jatka käynnistysyrityksiä: käynnistin ja moottori voivat vaurioitua.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Ja Smart Entry & Start

►  Aseta kaukosäädin auton sisään tunnistusalueelle.►  Paina "START/STOP"-painiketta.
Ohjauspyörän lukitus vapautuu ja moottori käynnistyy lähes välittömästi.
