TOYOTA PROACE VERSO 2017 Manuale duso (in Italian)

151
4
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016

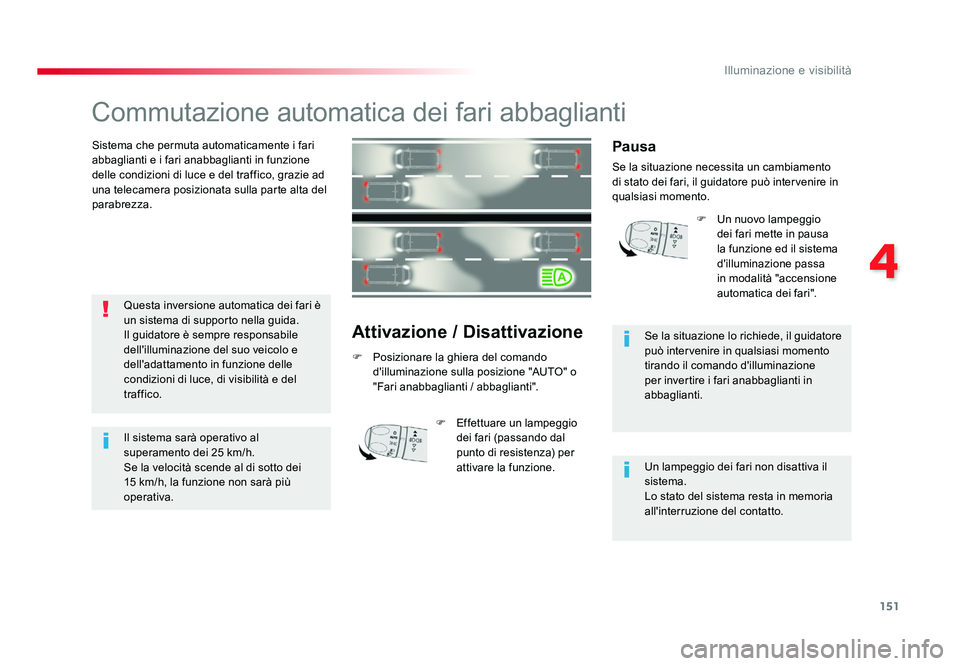

Commutazione automatica dei fari abbaglianti
Sistema che permuta automaticamente i fari
abbaglianti e i fari anabbaglianti in funzione
delle condizioni di luce e del traffico, grazie ad
una telecamera posizionata sulla parte alta del
parabrezza.
Attivazione / Disattivazione
F Posizionare la ghiera del comando
d'illuminazione sulla posizione "AUTO" o
"Fari anabbaglianti / abbaglianti".
Questa inversione automatica dei fari è
un sistema di supporto nella guida.
Il guidatore è sempre responsabile
dell'illuminazione del suo veicolo e
dell'adattamento in funzione delle
condizioni di luce, di visibilità e del
traffico.
Il sistema sarà operativo al
superamento dei 25
km/h.
Se la velocità scende al di sotto dei
15 km/h, la funzione non sarà più
operativa. F
Effettuare un lampeggio
dei fari (passando dal
punto di resistenza) per
attivare la funzione. F Un nuovo lampeggio
dei fari mette in pausa
la funzione ed il sistema
d'illuminazione passa
in modalità "accensione
automatica dei fari".
Pausa
Se la situazione necessita un cambiamento
di stato dei fari, il guidatore può intervenire in
qualsiasi momento.
Se la situazione lo richiede, il guidatore
può intervenire in qualsiasi momento
tirando il comando d'illuminazione
per invertire i fari anabbaglianti in
abbaglianti.
Un lampeggio dei fari non disattiva il
sistema.
Lo stato del sistema resta in memoria
all'interruzione del contatto.
Proace-Verso_IT.indb 15110/08/2016 12:20

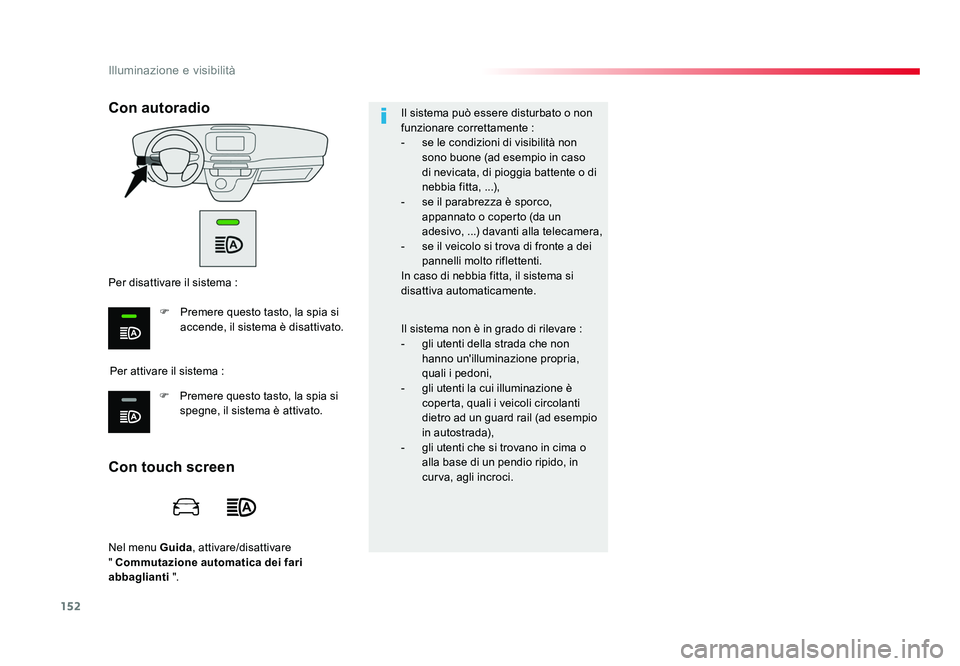

152
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016
Nel menu Guida, attivare/disattivare
" Commutazione automatica dei fari
abbaglianti ". Il sistema può essere disturbato o non
funzionare correttamente :
- se le condizioni di visibilità non
sono buone (ad esempio in caso
di nevicata, di pioggia battente o di
nebbia fitta, ...),
- se il parabrezza è sporco, appannato o coperto (da un
adesivo, ...) davanti alla telecamera,
- se il veicolo si trova di fronte a dei pannelli molto riflettenti.
In caso di nebbia fitta, il sistema si
disattiva automaticamente.
Il sistema non è in grado di rilevare :
- gli utenti della strada che non hanno un'illuminazione propria,
quali i pedoni,
- gli utenti la cui illuminazione è coperta, quali i veicoli circolanti
dietro ad un guard rail (ad esempio
in autostrada),
- gli utenti che si trovano in cima o alla base di un pendio ripido, in
curva, agli incroci.
Con touch screen Con autoradio
Per attivare il sistema :
Per disattivare il sistema :
F Premere questo tasto, la spia si accende, il sistema è disattivato.
F Premere questo tasto, la spia si spegne, il sistema è attivato.
Proace-Verso_IT.indb 15210/08/2016 12:20

153
4
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016

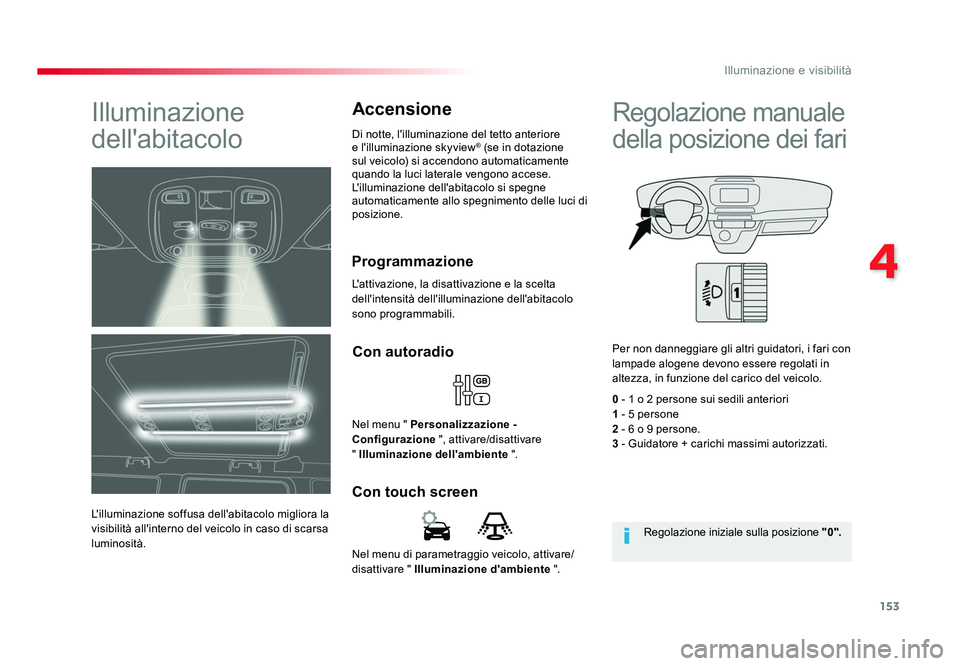

Nel menu di parametraggio veicolo, attivare/
disattivare " Illuminazione d'ambiente ".
Con touch screenCon autoradio
Nel menu "
Personalizzazione -
Configurazione ", attivare/disattivare
" Illuminazione dell'ambiente ".
Programmazione
L'attivazione, la disattivazione e la scelta
dell'intensità dell'illuminazione dell'abitacolo
sono programmabili.
Illuminazione
dell'abitacolo
L'illuminazione soffusa dell'abitacolo migliora la
visibilità all'interno del veicolo in caso di scarsa
luminosità. Di notte, l'illuminazione del tetto anteriore
e l'illuminazione skyview
® (se in dotazione
sul veicolo) si accendono automaticamente
quando la luci laterale vengono accese.
L'illuminazione dell'abitacolo si spegne
automaticamente allo spegnimento delle luci di
posizione.
Accensione
Per non danneggiare gli altri guidatori, i fari con
lampade alogene devono essere regolati in
altezza, in funzione del carico del veicolo.
0 - 1 o 2 persone sui sedili anteriori
1 - 5 persone
2 - 6 o 9 persone.
3 - Guidatore + carichi massimi autorizzati.
Regolazione iniziale sulla posizione "0".
Regolazione manuale
della posizione dei fari
Proace-Verso_IT.indb 15310/08/2016 12:20

154
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016
Comando del tergicristallo
Comandi manuali
I tergicristalli sono comandati direttamente dal
guidatore.
Programmazione
Il veicolo può prevedere anche alcune funzioni
programmabili :
- funzionamento automatico del tergicristallo
anteriore,
- funzionamento del tergicristallo posteriore
all'inserimento della retromarcia.
Tergicristallo anteriore
Comando di selezione della cadenza di
funzionamento : sollevare o abbassare il
comando sulla posizione desiderata.
Modello con funzionamento
manuale (intermittente)
Modello con funzionamento
automatico del tergicristallo
Funzionamento veloce (precipitazioni
intense),
Funzionamento normale (pioggia
moderata),
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Arresto.
Movimento singolo (premere verso il
basso o tirare brevemente il comando
verso di sè, poi rilasciare).
Oppure
Movimento automatico (premere
verso il basso, poi rilasciare).
Movimento singolo (tirare
brevemente il comando verso
di s é).
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o molto
caldo, verificare che le spazzole dei
tergicristalli non siano incollate al
parabrezza prima di farle funzionare.
In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza,
attorno ai bracci e alle spazzole dei
tergicristalli e sulla guarnizione del
parabrezza prima di far funzionare i
tergicristalli.
Proace-Verso_IT.indb 15410/08/2016 12:20

155
4
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016

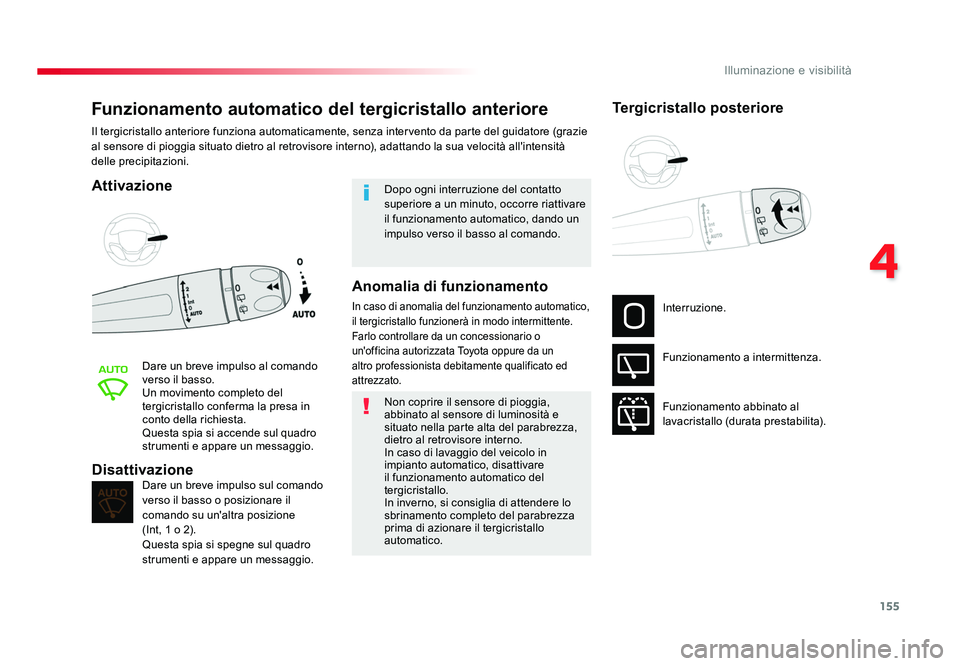

Funzionamento automatico del tergicristallo anteriore
Attivazione
Dare un breve impulso al comando
verso il basso.
Un movimento completo del
tergicristallo conferma la presa in
conto della richiesta.
Questa spia si accende sul quadro
strumenti e appare un messaggio.
Dare un breve impulso sul comando
verso il basso o posizionare il
comando su un'altra posizione
(Int, 1 o 2).
Questa spia si spegne sul quadro
strumenti e appare un messaggio.
Disattivazione
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riattivare
il funzionamento automatico, dando un
impulso verso il basso al comando.
Il tergicristallo anteriore funziona automaticamente, senza intervento da parte del guidatore (grazie
al sensore di pioggia situato dietro al retrovisore interno), adattando la sua velocità all'intensità
delle precipitazioni.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità e
situato nella parte alta del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
impianto automatico, disattivare
il funzionamento automatico del
tergicristallo.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il tergicristallo
automatico.
Anomalia di funzionamento
In caso di anomalia del funzionamento automatico,
il tergicristallo funzionerà in modo intermittente.
Farlo controllare da un concessionario o
un'officina autorizzata Toyota oppure da un
altro professionista debitamente qualificato ed
attrezzato.Interruzione.
Funzionamento a intermittenza.
Funzionamento abbinato al
lavacristallo (durata prestabilita).
Tergicristallo posteriore
Proace-Verso_IT.indb 15510/08/2016 12:20

156
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016

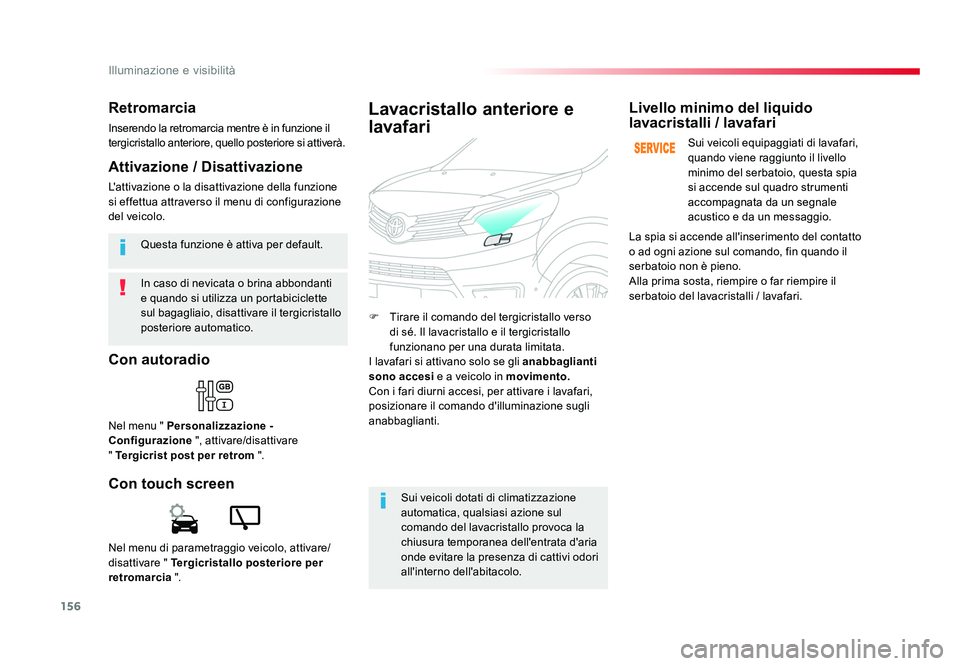

In caso di nevicata o brina abbondanti
e quando si utilizza un portabiciclette
sul bagagliaio, disattivare il tergicristallo
posteriore automatico. Questa funzione è attiva per default.
Retromarcia
Inserendo la retromarcia mentre è in funzione il
tergicristallo anteriore, quello posteriore si attiverà.
Nel menu di parametraggio veicolo, attivare/
disattivare " Tergicristallo posteriore per
retromarcia ".
Con autoradio
Nel menu " Personalizzazione -
Configurazione ", attivare/disattivare
" Tergicrist post per retrom ".
Con touch screen Attivazione / Disattivazione
L'attivazione o la disattivazione della funzione
si effettua attraverso il menu di configurazione
del veicolo.
F Tirare il comando del tergicristallo verso di sé. Il lavacristallo e il tergicristallo
funzionano per una durata limitata.
I lavafari si attivano solo se gli anabbaglianti
sono accesi e a veicolo in movimento.
Con i fari diurni accesi, per attivare i lavafari,
posizionare il comando d'illuminazione sugli
anabbaglianti.
Lavacristallo anteriore e
lavafari
Sui veicoli dotati di climatizzazione
automatica, qualsiasi azione sul
comando del lavacristallo provoca la
chiusura temporanea dell'entrata d'aria
onde evitare la presenza di cattivi odori
all'interno dell'abitacolo.
Livello minimo del liquido
lavacristalli / lavafari
Sui veicoli equipaggiati di lavafari,
quando viene raggiunto il livello
minimo del serbatoio, questa spia
si accende sul quadro strumenti
accompagnata da un segnale
acustico e da un messaggio.
La spia si accende all'inserimento del contatto
o ad ogni azione sul comando, fin quando il
serbatoio non è pieno.
Alla prima sosta, riempire o far riempire il
serbatoio del lavacristalli / lavafari.
Proace-Verso_IT.indb 15610/08/2016 12:20

157
4
Illuminazione e visibilità
Spacetourer-VP_it_Chap04_eclairage-et-visibilite_ed01-2016
* Secondo il Paese di commercializzazione.

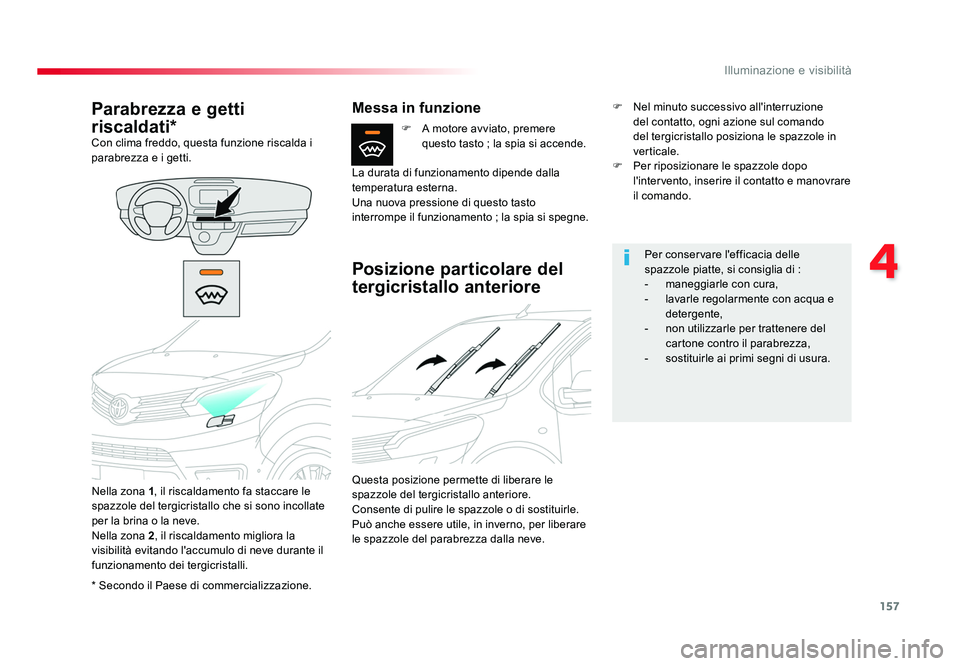

Parabrezza e getti
riscaldati*
Con clima freddo, questa funzione riscalda i
parabrezza e i getti.
Nella zona 1 , il riscaldamento fa staccare le
spazzole del tergicristallo che si sono incollate
per la brina o la neve.
Nella zona 2 , il riscaldamento migliora la
visibilità evitando l'accumulo di neve durante il
funzionamento dei tergicristalli.
Messa in funzione
F A motore avviato, premere questo tasto ; la spia si accende.
La durata di funzionamento dipende dalla
temperatura esterna.
Una nuova pressione di questo tasto
interrompe il funzionamento ; la spia si spegne.
Posizione particolare del
tergicristallo anteriore
Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di sostituirle.
Può anche essere utile, in inverno, per liberare
le spazzole del parabrezza dalla neve. Per conservare l'efficacia delle
spazzole piatte, si consiglia di :
-
maneggiarle con cura,
- lavarle regolarmente con acqua e detergente,
- non utilizzarle per trattenere del cartone contro il parabrezza,
- sostituirle ai primi segni di usura.
F
Nel minuto successivo all'interruzione
del contatto, ogni azione sul comando
del tergicristallo posiziona le spazzole in
verticale.
F Per riposizionare le spazzole dopo l'intervento, inserire il contatto e manovrare
il comando.
Proace-Verso_IT.indb 15710/08/2016 12:20

158
Sicurezza
Spacetourer-VP_it_Chap05_securite_ed01-2016

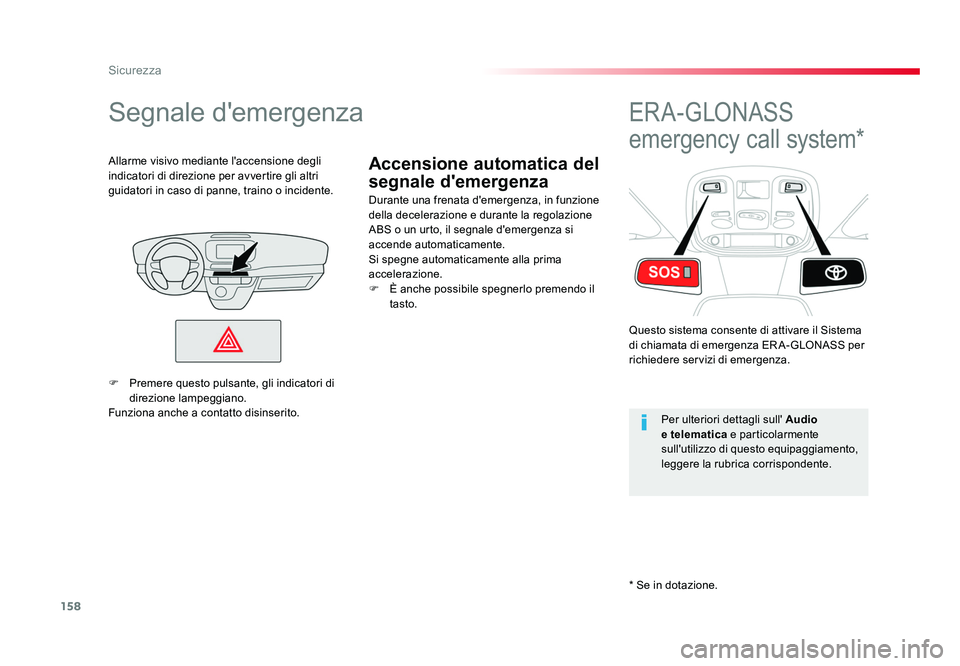

Accensione automatica del
segnale d'emergenza
Segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione e durante la regolazione
ABS o un urto, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F È anche possibile spegnerlo premendo il
tasto.
Allarme visivo mediante l'accensione degli
indicatori di direzione per avvertire gli altri
guidatori in caso di panne, traino o incidente.
ER A - GLONASS
emergency call system*
Questo sistema consente di attivare il Sistema
di chiamata di emergenza ER A-GLONASS per
richiedere servizi di emergenza.
Per ulteriori dettagli sull' Audio
e telematica e particolarmente
sull'utilizzo di questo equipaggiamento,
leggere la rubrica corrispondente.
F Premere questo pulsante, gli indicatori di
direzione lampeggiano.
Funziona anche a contatto disinserito.
* Se in dotazione.
Proace-Verso_IT.indb 15810/08/2016 12:20

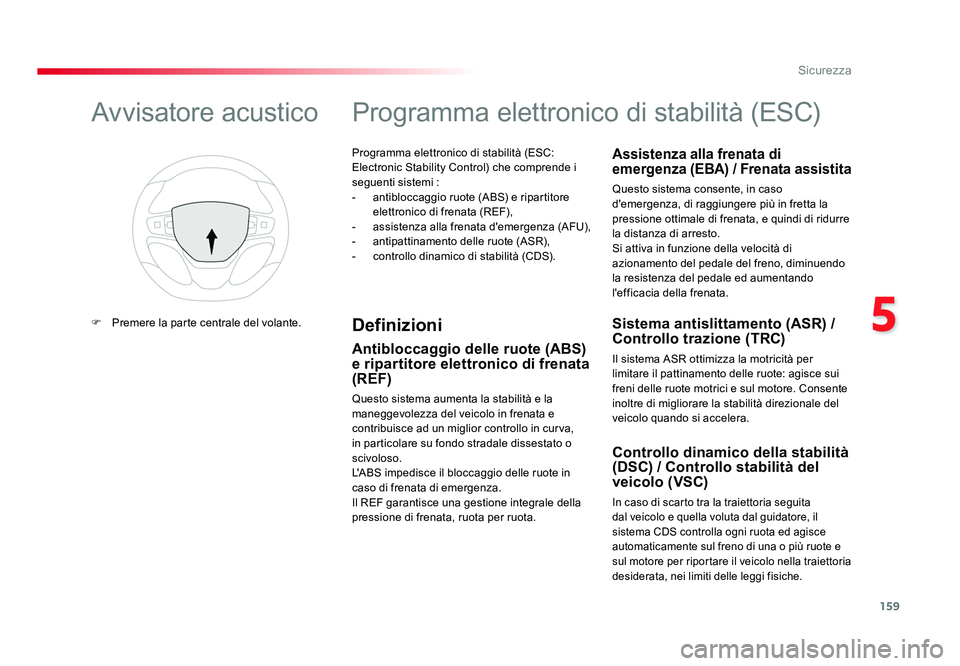

159
5
Sicurezza
Spacetourer-VP_it_Chap05_securite_ed01-2016
Programma elettronico di stabilità (ESC:
Electronic Stability Control) che comprende i
seguenti sistemi :
- antibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF),
- assistenza alla frenata d'emergenza (AFU),
- antipattinamento delle ruote (ASR),
- controllo dinamico di stabilità (CDS).
Programma elettronico di stabilità (ESC)
Definizioni
Antibloccaggio delle ruote (ABS)
e ripartitore elettronico di frenata
(REF)
Questo sistema aumenta la stabilità e la
maneggevolezza del veicolo in frenata e
contribuisce ad un miglior controllo in curva,
in particolare su fondo stradale dissestato o
scivoloso.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il REF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Assistenza alla frenata di
emergenza (EBA) / Frenata assistita
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Sistema antislittamento (ASR) /
Controllo trazione (TRC)
Il sistema ASR ottimizza la motricità per
limitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico della stabilità
(DSC) / Controllo stabilità del
veicolo (VSC)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore, il
sistema CDS controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote e
sul motore per riportare il veicolo nella traiettoria
desiderata, nei limiti delle leggi fisiche.
Avvisatore acustico
F Premere la parte centrale del volante.
Proace-Verso_IT.indb 15910/08/2016 12:20

160
Sicurezza
Spacetourer-VP_it_Chap05_securite_ed01-2016
Sistema antibloccaggio
delle ruote (ABS) e
ripartitore elettronico di
frenata (REF)
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare il pedale. Se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
Il funzionamento normale del sistema
ABS si manifesta con leggere vibrazioni
del pedale del freno.
L'accensione fissa di questa spia
indica un malfunzionamento del
sistema ABS.
il veicolo conserva una frenata
classica. Guidare con prudenza ad
un'andatura moderata.
L'accensione di questa spia,
abbinata alla spia STOP e alla spia
ABS, accompagnata da un segnale
acustico e da un messaggio,
indica un'anomalia del ripartitore
elettronico della frenata (REF).
È indispensabile fermarsi nelle
migliori condizioni di sicurezza.
In entrambi i casi, far controllare
il veicolo al più presto da un
concessionario o un'officina
autorizzata Toyota o da un altro
professionista debitamente
qualificato ed attrezzato.
Controllo della trazione
Se il veicolo ne è equipaggiato, dispone di
un sistema di partenza assistita sulla neve:
l' Intelligent Traction Control .
Questa funzione rileva le situazioni di scarsa
aderenza che possano rendere difficoltoso
l’avviamento e l’avanzamento del veicolo sulla
neve fresca e profonda o sulla neve compatta.
In queste situazioni, l' Intelligent Traction
Control regola il pattinamento delle ruote
anteriori al fine di ottimizzare la motricità e il
controllo della traiettoria del veicolo.
Su strada con scarsa aderenza è
vivamente consigliato l'utilizzo di
pneumatici da neve.
Proace-Verso_IT.indb 16010/08/2016 12:20
