TOYOTA PROACE VERSO 2017 Návod na použití (in Czech)

291
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

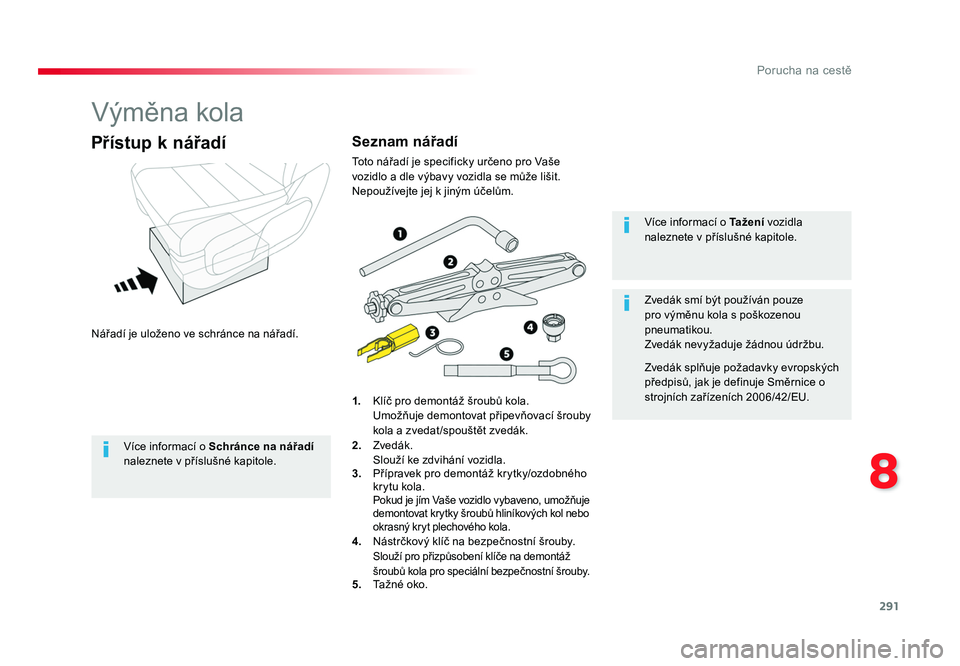

Výměna kola
Nářadí je uloženo ve schránce na nářadí.
Přístup k nářadí
1. Klíč pro demontáž šroubů kola.
Umožňuje demontovat připevňovací šrouby kola a zvedat /spouštět zvedák.
2. Zvedák.
Slouží ke zdvihání vozidla.
3. Přípravek pro demontáž krytky/ozdobného
krytu kola.

Pokud je jím Vaše vozidlo vybaveno, umožňuje
demontovat krytky šroubů hliníkových kol nebo
okrasný kryt plechového kola.
4. Nástrčkový klíč na bezpečnostní šrouby.
Slouží pro přizpůsobení klíče na demontáž
šroubů kola pro speciální bezpečnostní šrouby.
5. Tažné oko. Více informací o
Ta ž e n í vozidla
naleznete v příslušné kapitole.
Zvedák smí být používán pouze
pro výměnu kola s poškozenou
pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Zvedák splňuje požadavky evropských
předpisů, jak je definuje Směrnice o
strojních zařízeních 2006/42/EU.
Seznam nářadí
Toto nářadí je specificky určeno pro Vaše
vozidlo a dle výbavy vozidla se může lišit.
Nepoužívejte jej k jiným účelům.
Více informací o Schránce na nářadí
naleznete v příslušné kapitole.
Proace-Verso_CS.indb 29119/08/2016 11:38

292
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

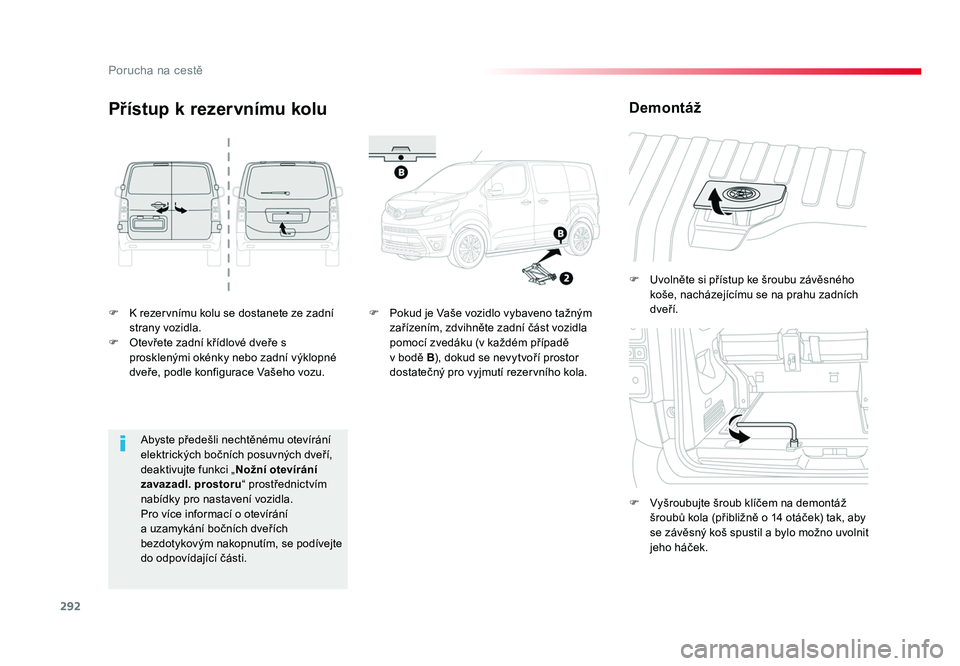

F K rezervnímu kolu se dostanete ze zadní strany vozidla.
F Otevřete zadní křídlové dveře s prosklenými okénky nebo zadní výklopné
dveře, podle konfigurace Vašeho vozu. F Uvolněte si přístup ke šroubu závěsného
koše, nacházejícímu se na prahu zadních
dveří.
F Vyšroubujte šroub klíčem na demontáž šroubů kola (přibližně o 14 otáček) tak, aby
se závěsný koš spustil a bylo možno uvolnit
jeho háček.
Přístup k rezervnímu kolu
F Pokud je Vaše vozidlo vybaveno tažným zařízením, zdvihněte zadní část vozidla
pomocí zvedáku (v každém případě
v bodě B ), dokud se nevytvoří prostor
dostatečný pro vyjmutí rezervního kola.
Demontáž
Abyste předešli nechtěnému otevírání
elektrických bočních posuvných dveří,
deaktivujte funkci „ Nožní otevírání
zavazadl. prostoru “ prostřednictvím
nabídky pro nastavení vozidla.
Pro více informací o otevírání
a uzamykání bočních dveřích
bezdotykovým nakopnutím, se podívejte
do odpovídající části.
Proace-Verso_CS.indb 29219/08/2016 11:38

293
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

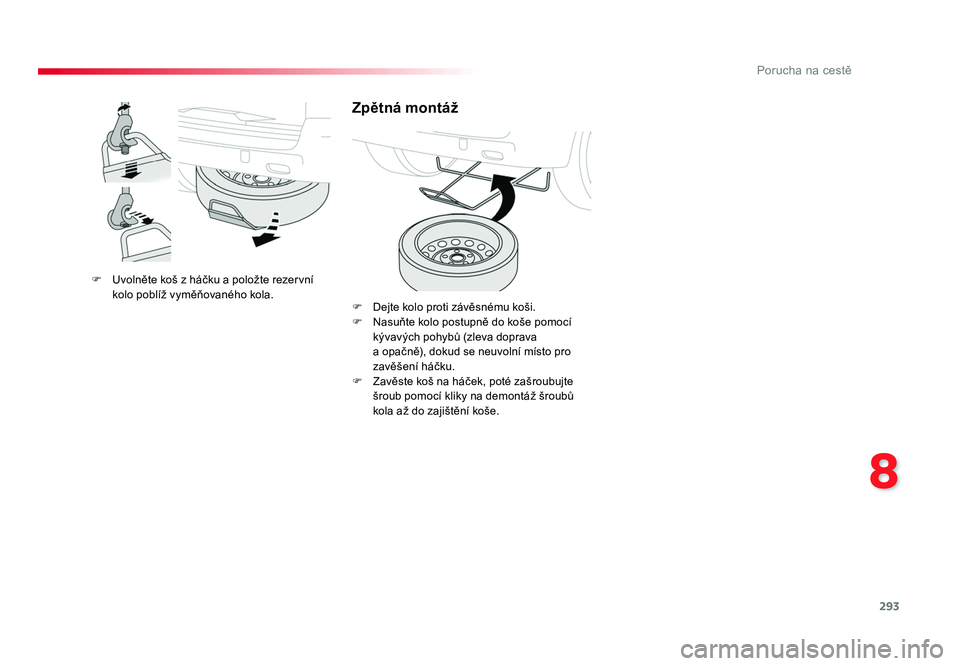

F Uvolněte koš z háčku a položte rezervní kolo poblíž vyměňovaného kola.
Zpětná montáž
F Dejte kolo proti závěsnému koši.
F Nasuňte kolo postupně do koše pomocí kývavých pohybů (zleva doprava
a opačně), dokud se neuvolní místo pro
zavěšení háčku.
F Zavěste koš na háček, poté zašroubujte šroub pomocí kliky na demontáž šroubů
kola až do zajištění koše.
Proace-Verso_CS.indb 29319/08/2016 11:38

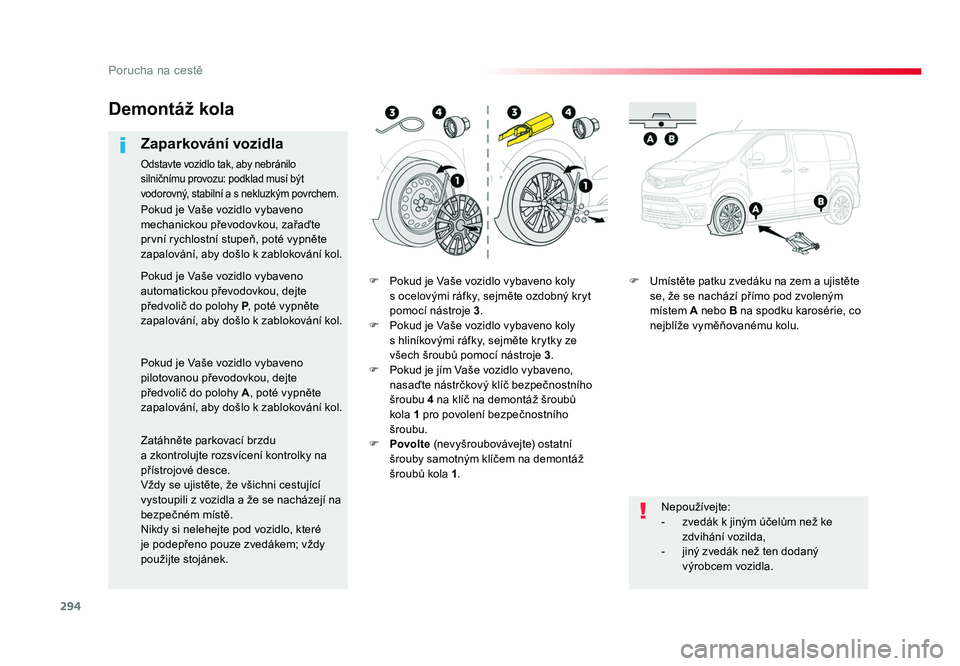

294
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F Pokud je Vaše vozidlo vybaveno koly s ocelovými ráfky, sejměte ozdobný kryt
pomocí nástroje 3.
F Pokud je Vaše vozidlo vybaveno koly s hliníkovými ráfky, sejměte krytky ze
všech šroubů pomocí nástroje 3.
F Pokud je jím Vaše vozidlo vybaveno, nasaďte nástrčkový klíč bezpečnostního
šroubu 4 na klíč na demontáž šroubů
kola 1 pro povolení bezpečnostního
šroubu.
F Povolte (nevyšroubovávejte) ostatní
šrouby samotným klíčem na demontáž
šroubů kola 1 . F Umístěte patku zvedáku na zem a ujistěte
se, že se nachází přímo pod zvoleným
místem A nebo B na spodku karosérie, co
nejblíže vyměňovanému kolu.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
Nepoužívejte:
- zvedák k jiným účelům než ke zdvihání vozilda,
- jiný zvedák než ten dodaný výrobcem vozidla.
Pokud je Vaše vozidlo vybaveno
mechanickou převodovkou, zařaďte
první rychlostní stupeň, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
automatickou převodovkou, dejte
předvolič do polohy
P, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
pilotovanou převodovkou, dejte
předvolič do polohy A, poté vypněte
zapalování, aby došlo k zablokování kol.
Zatáhněte parkovací brzdu
a zkontrolujte rozsvícení kontrolky na
přístrojové desce.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
Proace-Verso_CS.indb 29419/08/2016 11:38

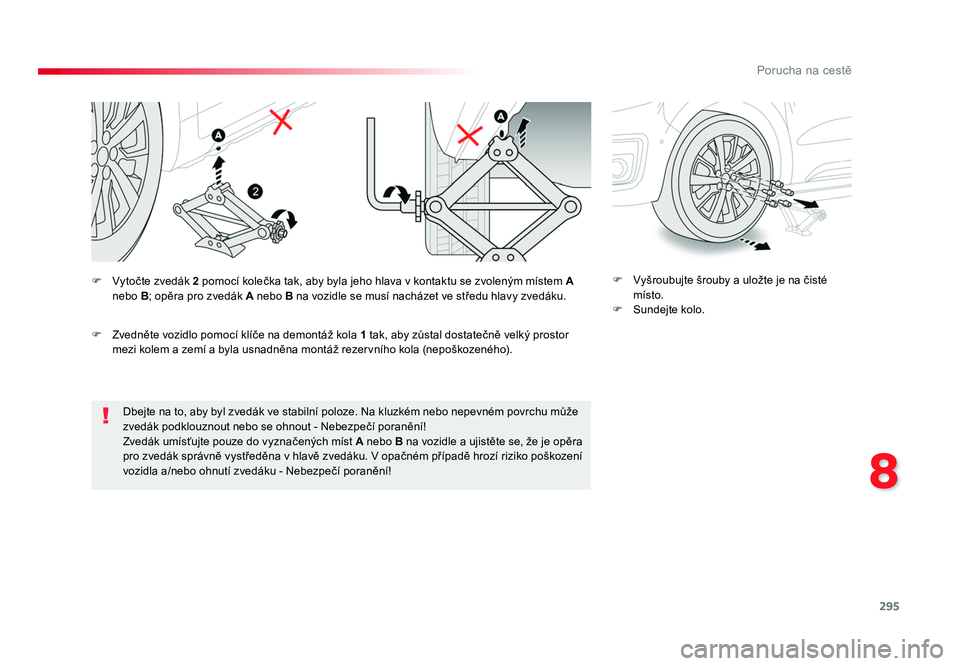

295
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Dbejte na to, aby byl zvedák ve stabilní poloze. Na kluzkém nebo nepevném povrchu může
zvedák podklouznout nebo se ohnout - Nebezpečí poranění!
Zvedák umísťujte pouze do vyznačených míst A nebo B na vozidle a ujistěte se, že je opěra
pro zvedák správně vystředěna v hlavě zvedáku. V opačném případě hrozí riziko poškození
vozidla a/nebo ohnutí zvedáku - Nebezpečí poranění! F Vyšroubujte šrouby a uložte je na čisté
místo.
F Sundejte kolo.
F Vytočte zvedák 2 pomocí kolečka tak, aby byla jeho hlava v kontaktu se zvoleným místem
A
nebo B ; opěra pro zvedák A nebo B na vozidle se musí nacházet ve středu hlavy zvedáku.
F Zvedněte vozidlo pomocí klíče na demontáž kola 1 tak, aby zůstal dostatečně velký prostor
mezi kolem a zemí a byla usnadněna montáž rezervního kola (nepoškozeného).
Proace-Verso_CS.indb 29519/08/2016 11:38

296
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

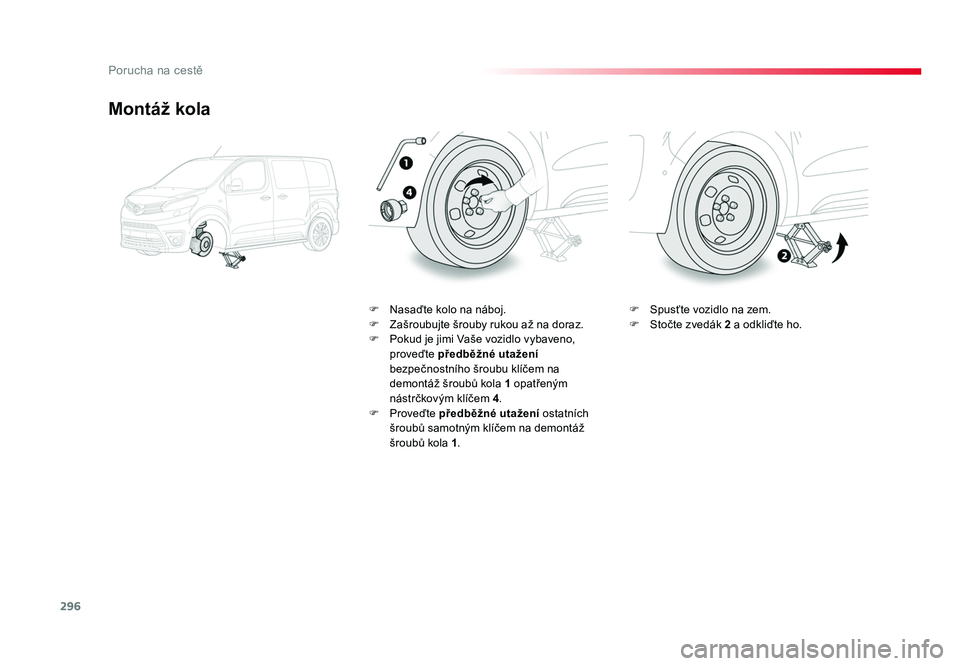

Montáž kola
F Nasaďte kolo na náboj.
F Zašroubujte šrouby rukou až na doraz.
F Pokud je jimi Vaše vozidlo vybaveno, proveďte předběžné utažení
bezpečnostního šroubu klíčem na
demontáž šroubů kola 1 opatřeným
nástrčkovým klíčem 4 .
F Proveďte předběžné utažení ostatních
šroubů samotným klíčem na demontáž
šroubů kola 1 . F Spusťte vozidlo na zem.
F Stočte zvedák 2 a odkliďte ho.
Proace-Verso_CS.indb 29619/08/2016 11:38

297
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

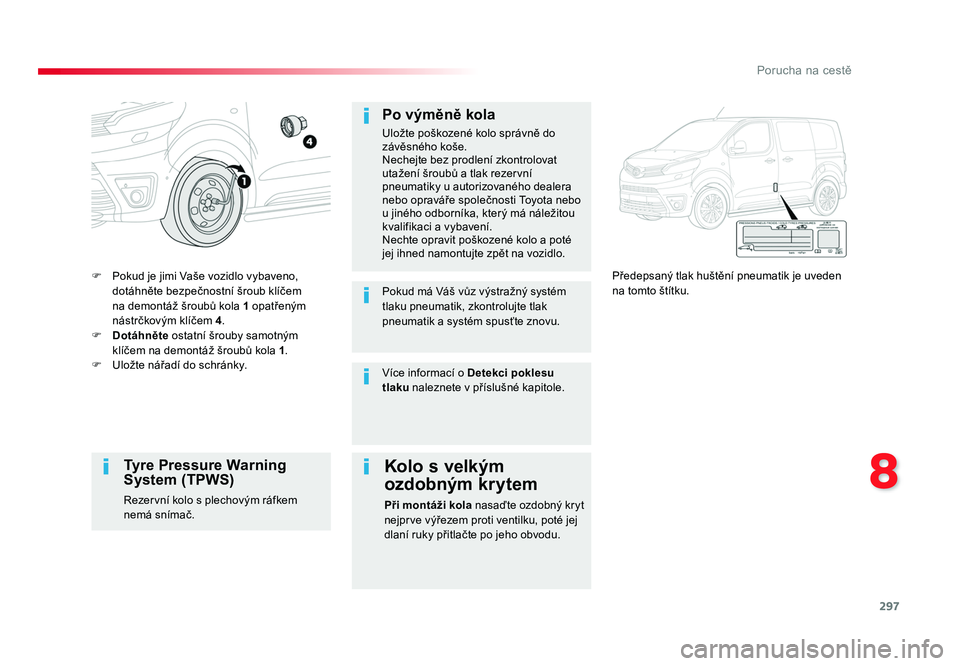

F Pokud je jimi Vaše vozidlo vybaveno, dotáhněte bezpečnostní šroub klíčem
na demontáž šroubů kola 1 opatřeným
nástrčkovým klíčem 4 .
F Dotáhněte ostatní šrouby samotným
klíčem na demontáž šroubů kola 1.
F Uložte nářadí do schránky. Předepsaný tlak huštění pneumatik je uveden
na tomto štítku.
Po výměně kola
Uložte poškozené kolo správně do
závěsného koše.
Nechejte bez prodlení zkontrolovat
utažení šroubů a tlak rezervní
pneumatiky u autorizovaného dealera
nebo opraváře společnosti Toyota nebo
u jiného odborníka, který má náležitou
kvalifikaci a vybavení.
Nechte opravit poškozené kolo a poté
jej ihned namontujte zpět na vozidlo.
Pokud má Váš vůz výstražný systém
tlaku pneumatik, zkontrolujte tlak
pneumatik a systém spusťte znovu.
Tyre Pressure Warning
System (TPWS)
Rezervní kolo s plechovým ráfkem
nemá snímač.
Kolo s velkým
ozdobným krytem
Při montáži kola
nasaďte ozdobný kryt
nejprve výřezem proti ventilku, poté jej
dlaní ruky přitlačte po jeho obvodu.
Více informací o
Detekci poklesu
tlaku naleznete v příslušné kapitole.
Proace-Verso_CS.indb 29719/08/2016 11:38

298
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

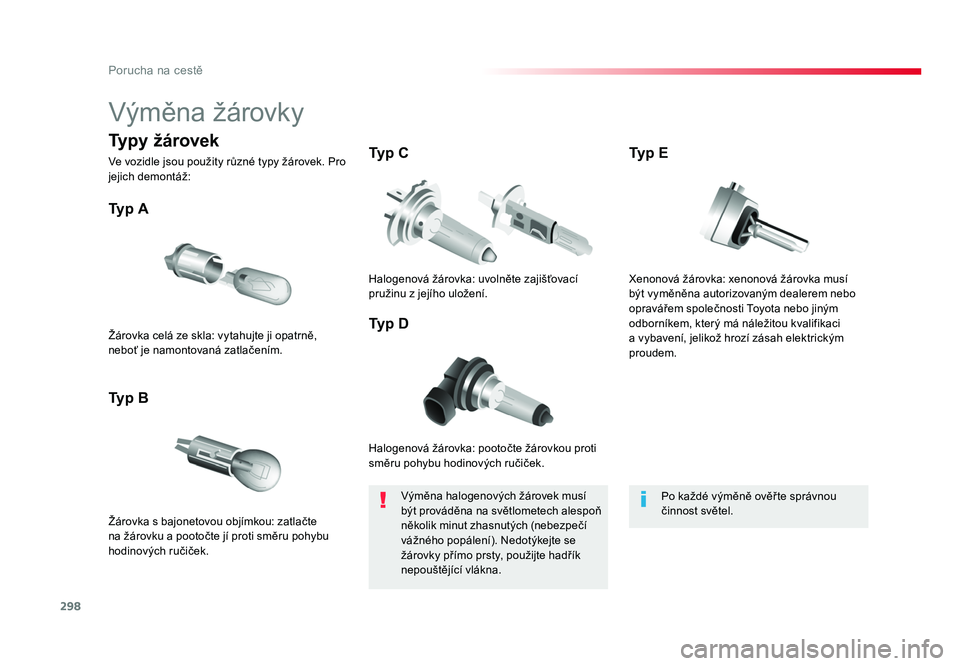

Výměna žárovky
Halogenová žárovka: pootočte žárovkou proti
směru pohybu hodinových ručiček.
Typ A
Žárovka s bajonetovou objímkou: zatlačte
na žárovku a pootočte jí proti směru pohybu
hodinových ručiček.
Typ BTyp C
Typ D
Žárovka celá ze skla: vytahujte ji opatrně,
neboť je namontovaná zatlačením.
Halogenová žárovka: uvolněte zajišťovací
pružinu z jejího uložení.
Výměna halogenových žárovek musí
být prováděna na světlometech alespoň
několik minut zhasnutých (nebezpečí
vážného popálení). Nedotýkejte se
žárovky přímo prsty, použijte hadřík
nepouštějící vlákna. Po každé výměně ověř te správnou
činnost světel.
Typy žárovek
Ve vozidle jsou použity různé typy žárovek. Pro
jejich demontáž:
Xenonová žárovka: xenonová žárovka musí
být vyměněna autorizovaným dealerem nebo
opravářem společnosti Toyota nebo jiným
odborníkem, který má náležitou kvalifikaci
a vybavení, jelikož hrozí zásah elektrickým
proudem.Typ E
Proace-Verso_CS.indb 29819/08/2016 11:38

299
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

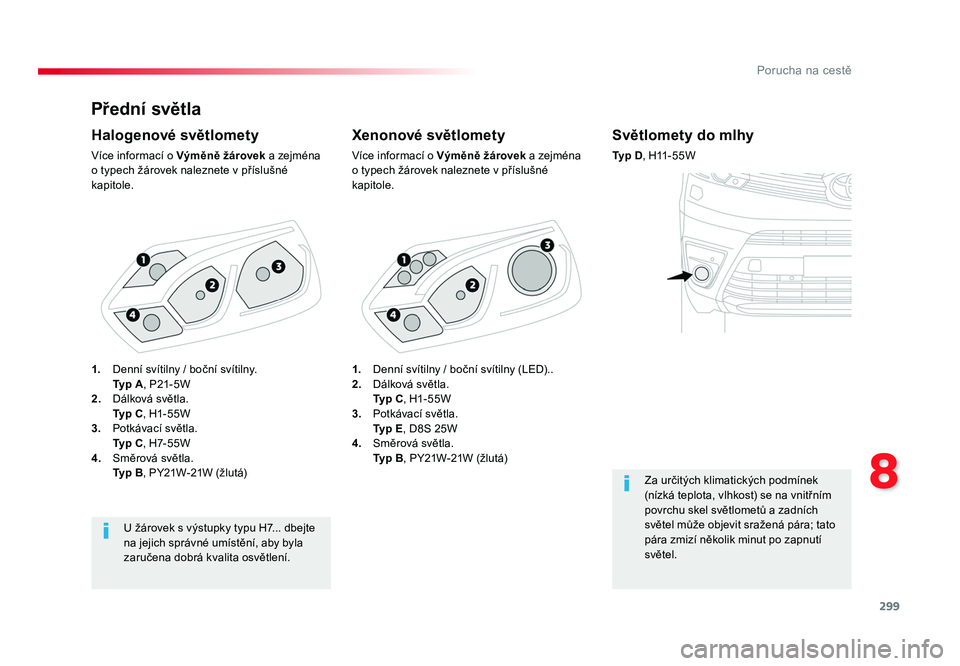

Přední světla
Xenonové světlomety
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
Halogenové světlomety
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
U žárovek s výstupky typu H7... dbejte
na jejich správné umístění, aby byla
zaručena dobrá kvalita osvětlení.
Světlomety do mlhy
Typ D, H11-55W
Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel.
1.
Denní svítilny / boční svítilny (LED)..
2. Dálková světla.
Typ C , H1-55W
3. Potkávací světla.
Typ E , D8S 25W
4. Směrová světla.
Typ B , PY21W-21W (žlutá)
1.
Denní svítilny / boční svítilny.
Typ A , P21-5W
2. Dálková světla.
Typ C , H1-55W
3. Potkávací světla.
Typ C , H7-55W
4. Směrová světla.
Typ B , PY21W-21W (žlutá)
Proace-Verso_CS.indb 29919/08/2016 11:38

300
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

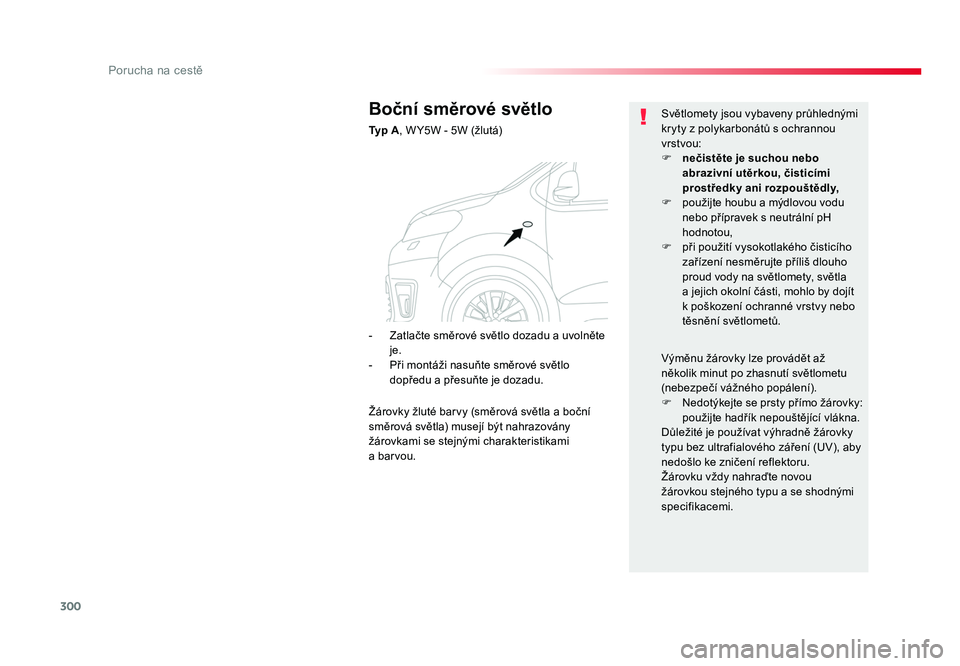

Boční směrové světlo
Typ A, W Y5W - 5W (žlutá) Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F
nečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F použijte houbu a mýdlovou vodu nebo přípravek s neutrální pH
hodnotou,
F při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F Nedotýkejte se prsty přímo žárovky: použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
typu bez ultrafialového záření (UV), aby
nedošlo ke zničení reflektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi.
- Zatlačte směrové světlo dozadu a uvolněte
je.
- Při montáži nasuňte směrové světlo dopředu a přesuňte je dozadu.
Žárovky žluté barvy (směrová světla a boční
směrová světla) musejí být nahrazovány
žárovkami se stejnými charakteristikami
a barvou.
