141
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

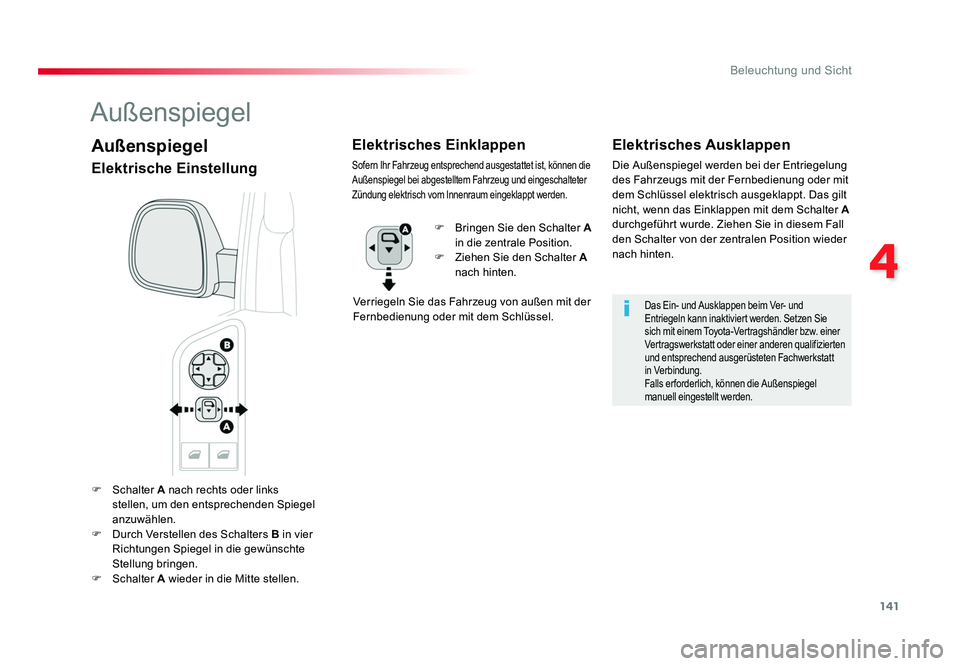

F Schalter A nach rechts oder links
stellen, um den entsprechenden Spiegel
anzuwählen.
F Durch Verstellen des Schalters B in vier
Richtungen Spiegel in die gewünschte
Stellung bringen.
F Schalter A wieder in die Mitte stellen.
Elektrisches Ausklappen
Die Außenspiegel werden bei der Entriegelung
des Fahrzeugs mit der Fernbedienung oder mit
dem Schlüssel elektrisch ausgeklappt. Das gilt
nicht, wenn das Einklappen mit dem Schalter A
durchgeführt wurde. Ziehen Sie in diesem Fall
den Schalter von der zentralen Position wieder
nach hinten.
Außenspiegel
Elektrische Einstellung Elektrisches EinklappenSofern Ihr Fahrzeug entsprechend ausgestattet ist, können die
Außenspiegel bei abgestelltem Fahrzeug und eingeschalteter
Zündung elektrisch vom Innenraum eingeklappt werden.
F
Bringen Sie den Schalter A
in die zentrale Position.
F Ziehen Sie den Schalter A
nach hinten.
Verriegeln Sie das Fahrzeug von außen mit der
Fernbedienung oder mit dem Schlüssel.
Das Ein- und Ausklappen beim Ver- und
Entriegeln kann inaktiviert werden. Setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
Falls erforderlich, können die Außenspiegel
manuell eingestellt werden.
Außenspiegel
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14128/07/2016 11:12

142
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

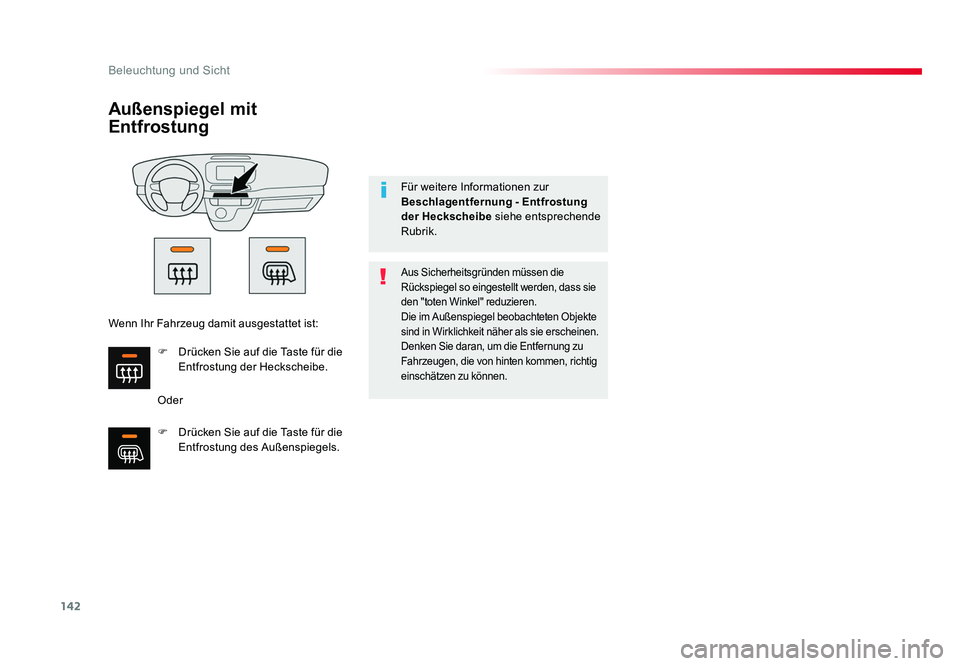

Außenspiegel mit
Entfrostung
Oder
Aus Sicherheitsgründen müssen die
Rückspiegel so eingestellt werden, dass sie
den "toten Winkel" reduzieren.
Die im Außenspiegel beobachteten Objekte
sind in Wirklichkeit näher als sie erscheinen.
Denken Sie daran, um die Entfernung zu
Fahrzeugen, die von hinten kommen, richtig
einschätzen zu können.
Für weitere Informationen zur
Beschlagentfernung - Entfrostung
der Heckscheibe siehe entsprechende
Rubrik.
F Drücken Sie auf die Taste für die Entfrostung der Heckscheibe.
F Drücken Sie auf die Taste für die Entfrostung des Außenspiegels.
Wenn Ihr Fahrzeug damit ausgestattet ist:
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14228/07/2016 11:12

143
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

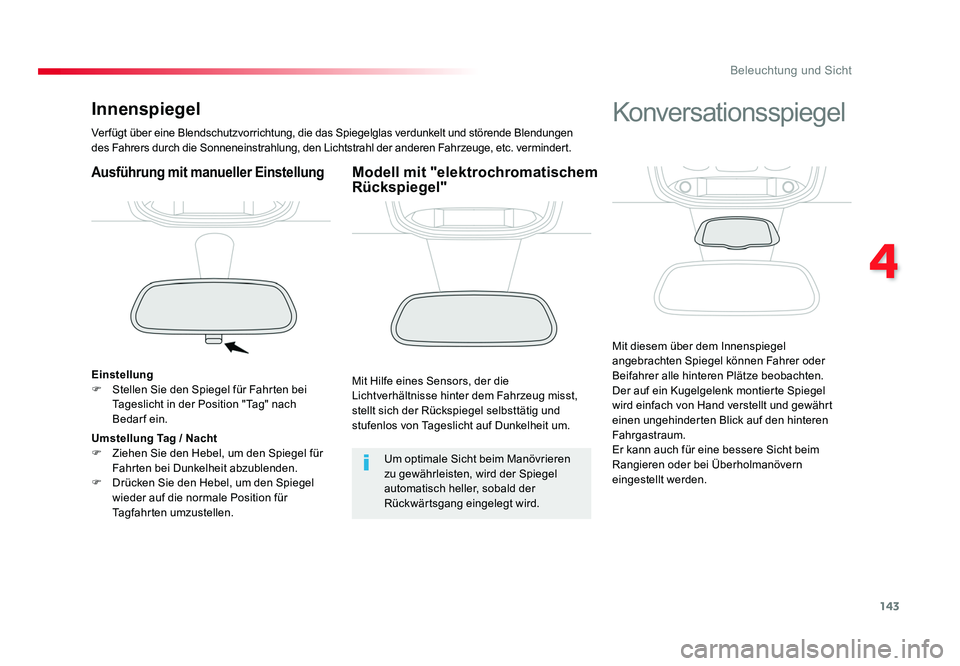

Innenspiegel
Verfügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. vermindert.
Ausführung mit manueller Einstellung
Einstellung
F Stellen Sie den Spiegel für Fahrten bei
Tageslicht in der Position "Tag" nach
Bedarf ein.
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Umstellung Tag / Nacht
F Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
F Drücken Sie den Hebel, um den Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
Modell mit "elektrochromatischem
Rückspiegel"
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um.
Konversationsspiegel
Mit diesem über dem Innenspiegel
angebrachten Spiegel können Fahrer oder
Beifahrer alle hinteren Plätze beobachten.
Der auf ein Kugelgelenk montierte Spiegel
wird einfach von Hand verstellt und gewährt
einen ungehinderten Blick auf den hinteren
Fahrgastraum.
Er kann auch für eine bessere Sicht beim
Rangieren oder bei Überholmanövern
eingestellt werden.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14328/07/2016 11:12

144
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

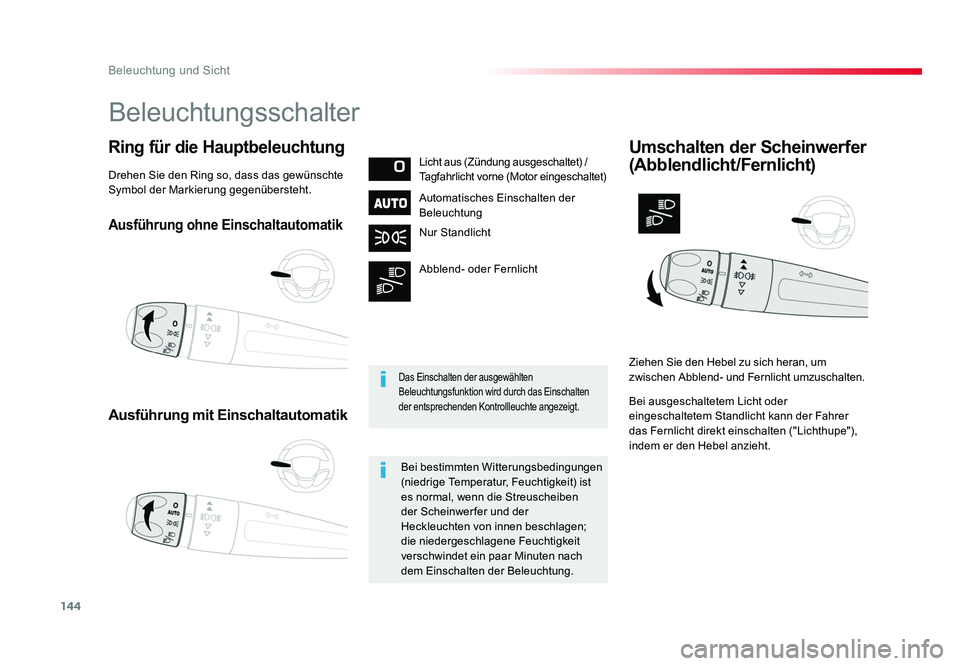

Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Ring für die HauptbeleuchtungLicht aus (Zündung ausgeschaltet) /
Tagfahrlicht vorne (Motor eingeschaltet)
Automatisches Einschalten der
Beleuchtung
Nur Standlicht
Abblend- oder FernlichtUmschalten der Scheinwerfer
(Abblendlicht/Fernlicht)
Bei ausgeschaltetem Licht oder
eingeschaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Lichthupe"),
indem er den Hebel anzieht.
Das Einschalten der ausgewählten
Beleuchtungsfunktion wird durch das Einschalten
der entsprechenden Kontrollleuchte angezeigt.Ziehen Sie den Hebel zu sich heran, um
zwischen Abblend- und Fernlicht umzuschalten.
Beleuchtungsschalter
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben
der Scheinwerfer und der
Heckleuchten von innen beschlagen;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.
Drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenübersteht.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14428/07/2016 11:12

145
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

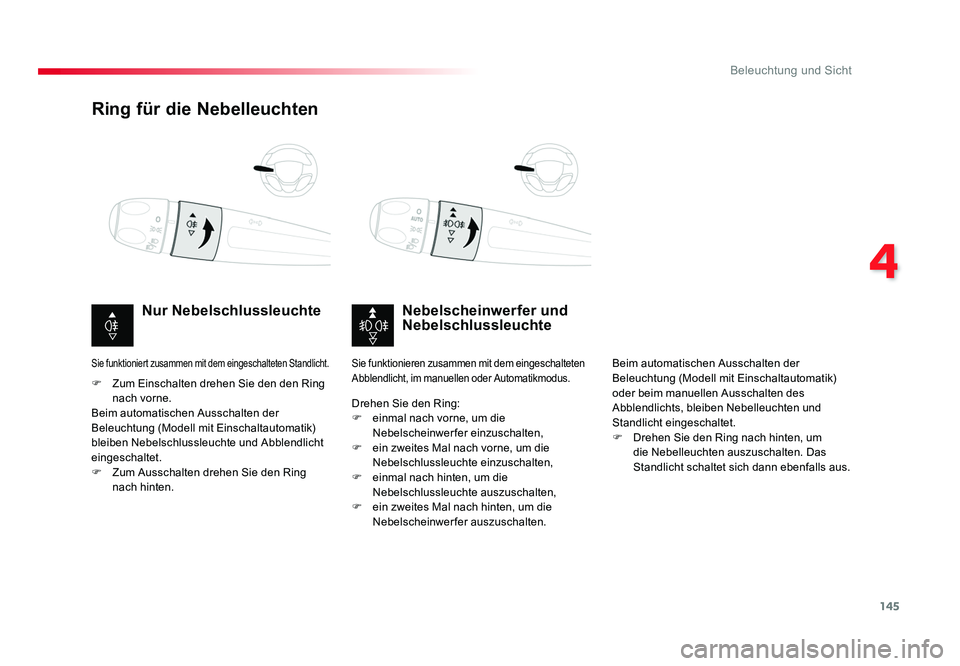

Ring für die Nebelleuchten
Nebelscheinwerfer und
Nebelschlussleuchte
Nur Nebelschlussleuchte
F Zum Einschalten drehen Sie den den Ring
nach vorne.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
bleiben Nebelschlussleuchte und Abblendlicht
eingeschaltet.
F Zum Ausschalten drehen Sie den Ring nach hinten. Drehen Sie den Ring:
F einmal nach vorne, um die
Nebelscheinwerfer einzuschalten,
F ein zweites Mal nach vorne, um die Nebelschlussleuchte einzuschalten,
F einmal nach hinten, um die Nebelschlussleuchte auszuschalten,
F ein zweites Mal nach hinten, um die Nebelscheinwerfer auszuschalten. Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim manuellen Ausschalten des
Abblendlichts, bleiben Nebelleuchten und
Standlicht eingeschaltet.
F Drehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus.
Sie funktionieren zusammen mit dem eingeschalteten
Abblendlicht, im manuellen oder Automatikmodus.Sie funktioniert zusammen mit dem eingeschalteten Standlicht.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14528/07/2016 11:12

146
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

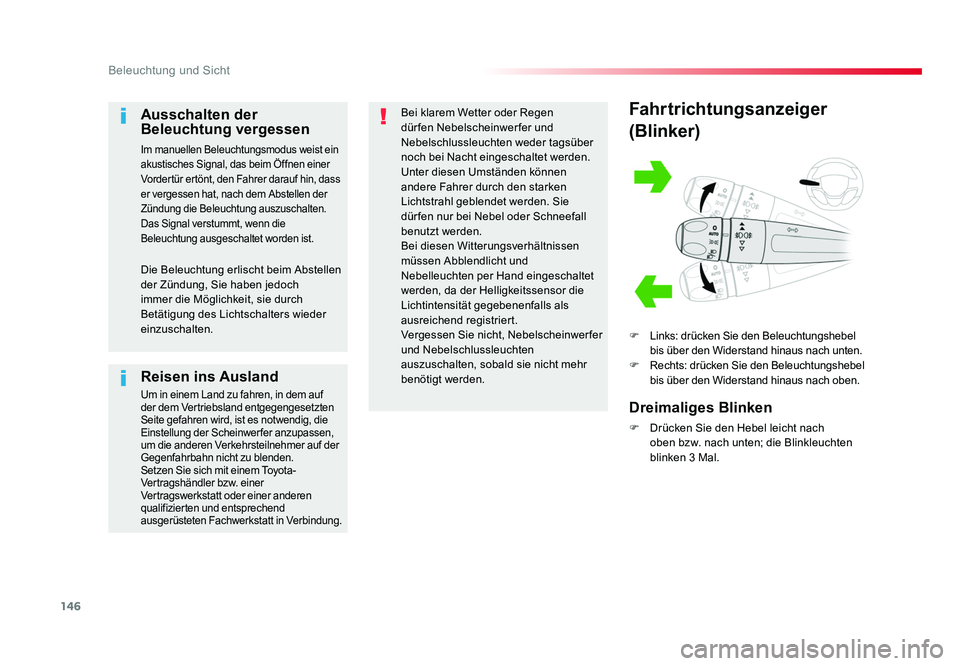

Fahrtrichtungsanzeiger
(Blinker)
F Links: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach unten.
F Rechts: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach oben.
Dreimaliges Blinken
F Drücken Sie den Hebel leicht nach
oben bzw. nach unten; die Blinkleuchten
blinken 3 Mal.
Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und
Nebelschlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden. Sie
dür fen nur bei Nebel oder Schneefall
benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und
Nebelleuchten per Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer
und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Ausschalten der
Beleuchtung vergessen
Im manuellen Beleuchtungsmodus weist ein
akustisches Signal, das beim Öffnen einer
Vordertür ertönt, den Fahrer darauf hin, dass
er vergessen hat, nach dem Abstellen der
Zündung die Beleuchtung auszuschalten.
Das Signal verstummt, wenn die
Beleuchtung ausgeschaltet worden ist.
Reisen ins Ausland
Um in einem Land zu fahren, in dem auf
der dem Vertriebsland entgegengesetzten
Seite gefahren wird, ist es notwendig, die
Einstellung der Scheinwerfer anzupassen,
um die anderen Verkehrsteilnehmer auf der
Gegenfahrbahn nicht zu blenden.
Setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Die Beleuchtung erlischt beim Abstellen
der Zündung, Sie haben jedoch
immer die Möglichkeit, sie durch
Betätigung des Lichtschalters wieder
einzuschalten.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14628/07/2016 11:12

147
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

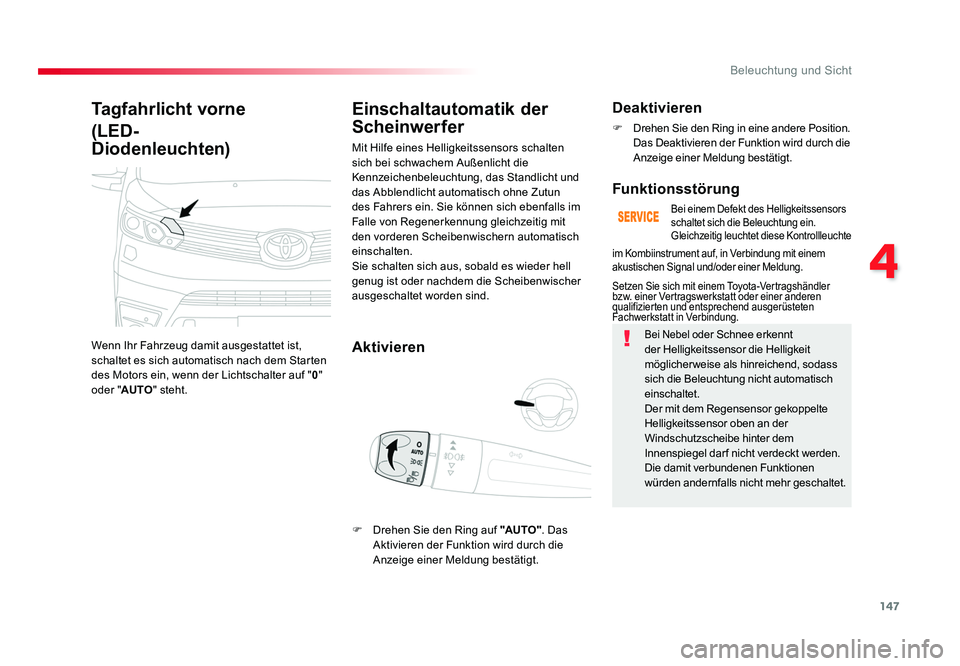

Tagfahrlicht vorne
(LED-
Diodenleuchten)
Wenn Ihr Fahrzeug damit ausgestattet ist,
schaltet es sich automatisch nach dem Starten
des Motors ein, wenn der Lichtschalter auf " 0"
oder " AUTO " steht.
Einschaltautomatik der
Scheinwerfer
Aktivieren
Mit Hilfe eines Helligkeitssensors schalten
sich bei schwachem Außenlicht die
Kennzeichenbeleuchtung, das Standlicht und
das Abblendlicht automatisch ohne Zutun
des Fahrers ein. Sie können sich ebenfalls im
Falle von Regenerkennung gleichzeitig mit
den vorderen Scheibenwischern automatisch
einschalten.
Sie schalten sich aus, sobald es wieder hell
genug ist oder nachdem die Scheibenwischer
ausgeschaltet worden sind.
Deaktivieren
F Drehen Sie den Ring in eine andere Position.
Das Deaktivieren der Funktion wird durch die
Anzeige einer Meldung bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung ein.
Gleichzeitig leuchtet diese Kontrollleuchte
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
im Kombiinstrument auf, in Verbindung mit einem
akustischen Signal und/oder einer Meldung.
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend, sodass
sich die Beleuchtung nicht automatisch
einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor oben an der
Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden.
Die damit verbundenen Funktionen
würden andernfalls nicht mehr geschaltet.
F Drehen Sie den Ring auf "AUTO". Das
Aktivieren der Funktion wird durch die
Anzeige einer Meldung bestätigt.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14728/07/2016 11:12

148
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

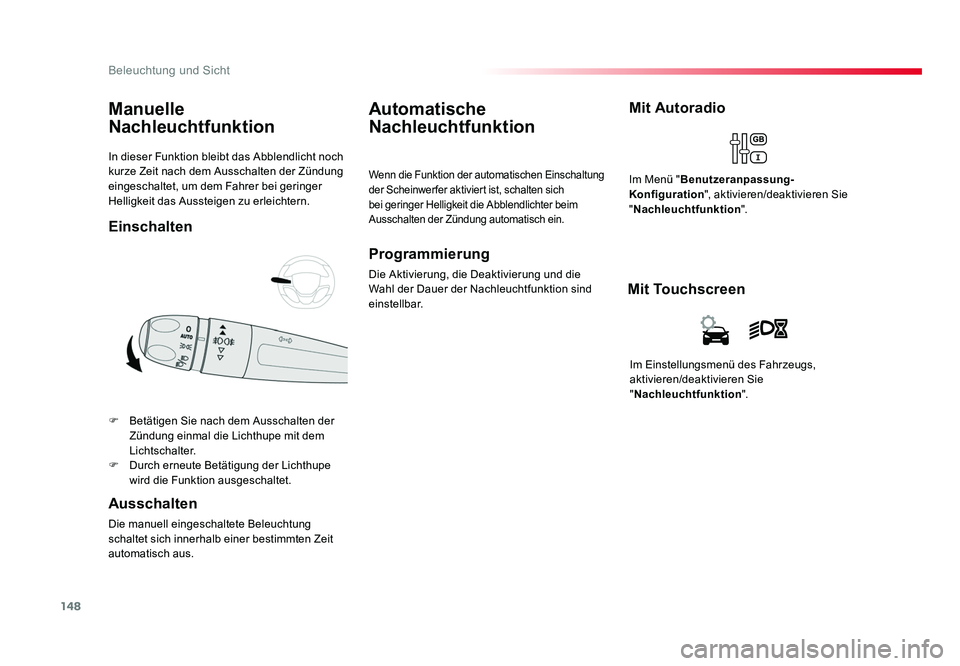

In dieser Funktion bleibt das Abblendlicht noch
kurze Zeit nach dem Ausschalten der Zündung
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
Manuelle
Nachleuchtfunktion
F Betätigen Sie nach dem Ausschalten der
Zündung einmal die Lichthupe mit dem
Lichtschalter.
F Durch erneute Betätigung der Lichthupe wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten Zeit
automatisch aus.
Automatische
Nachleuchtfunktion
Wenn die Funktion der automatischen Einschaltung
der Scheinwerfer aktiviert ist, schalten sich
bei geringer Helligkeit die Abblendlichter beim
Ausschalten der Zündung automatisch ein.
Programmierung
Die Aktivierung, die Deaktivierung und die
Wahl der Dauer der Nachleuchtfunktion sind
einstellbar.
Mit Autoradio
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Nachleuchtfunktion ".
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
" Nachleuchtfunktion ".
Mit Touchscreen
Einschalten
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14828/07/2016 11:12

149
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016

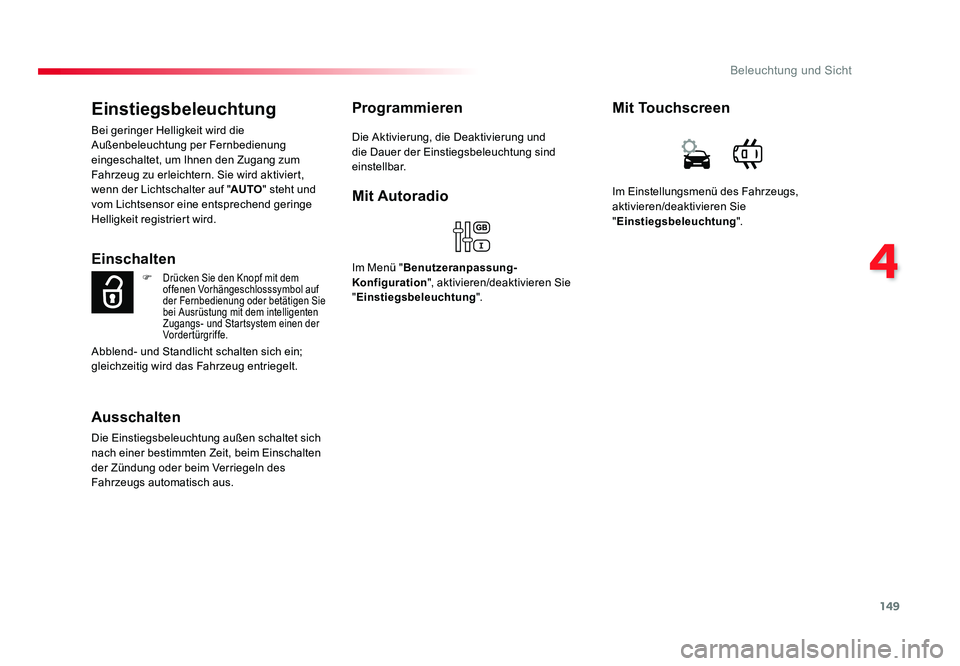

Einstiegsbeleuchtung
Bei geringer Helligkeit wird die
Außenbeleuchtung per Fernbedienung
eingeschaltet, um Ihnen den Zugang zum
Fahrzeug zu erleichtern. Sie wird aktiviert,
wenn der Lichtschalter auf " AUTO" steht und
vom Lichtsensor eine entsprechend geringe
Helligkeit registriert wird.
Einschalten
F Drücken Sie den Knopf mit dem
offenen Vorhängeschlosssymbol auf
der Fernbedienung oder betätigen Sie
bei Ausrüstung mit dem intelligenten
Zugangs- und Startsystem einen der
Vordertürgriffe.
Ausschalten
Die Einstiegsbeleuchtung außen schaltet sich
nach einer bestimmten Zeit, beim Einschalten
der Zündung oder beim Verriegeln des
Fahrzeugs automatisch aus.
Programmieren
Die Aktivierung, die Deaktivierung und
die Dauer der Einstiegsbeleuchtung sind
einstellbar.
Abblend- und Standlicht schalten sich ein;
gleichzeitig wird das Fahrzeug entriegelt. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"
Einstiegsbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einstiegsbeleuchtung ".
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 14928/07/2016 11:12

150
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"Fahrbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Fahrbeleuchtung ".
Die Aktivierung oder Deaktivierung der Funktion
er folgt über das Konfigurationsmenüs des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert.

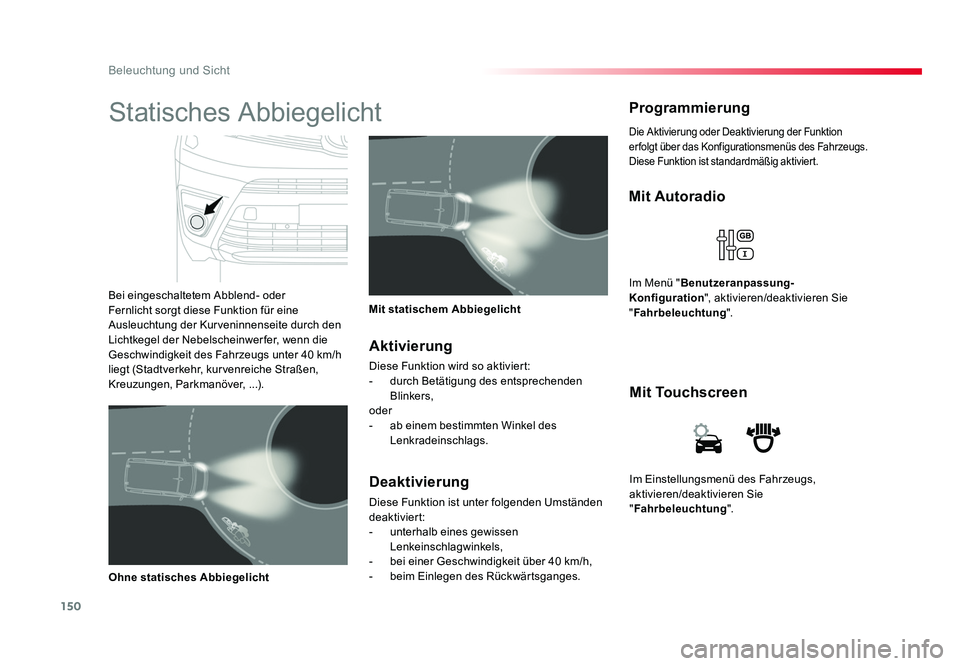

ProgrammierungStatisches Abbiegelicht
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch den
Lichtkegel der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter 40 km/h
liegt (Stadtverkehr, kurvenreiche Straßen,
Kreuzungen, Parkmanöver, ...). Mit statischem Abbiegelicht
Ohne statisches Abbiegelicht
Aktivierung
Diese Funktion wird so aktiviert:
- durch Betätigung des entsprechenden
Blinkers,
oder
- ab einem bestimmten Winkel des Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden Umständen
deaktiviert:
- unterhalb eines gewissen
Lenkeinschlagwinkels,
- bei einer Geschwindigkeit über 40 km/h,
- beim Einlegen des Rückwärtsganges.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15028/07/2016 11:12
