131
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

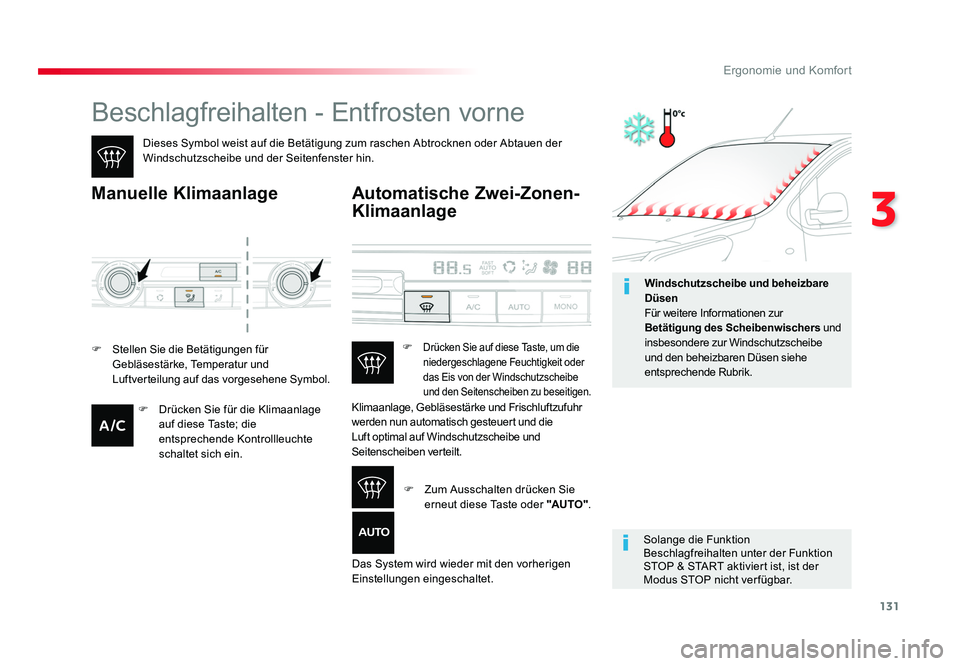

Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der
Windschutzscheibe und der Seitenfenster hin.
Manuelle Klimaanlage
Solange die Funktion
Beschlagfreihalten unter der Funktion
STOP & START aktiviert ist, ist der
Modus STOP nicht ver fügbar.
Automatische Zwei-Zonen-
Klimaanlage
F Stellen Sie die Betätigungen für
Gebläsestärke, Temperatur und
Luftverteilung auf das vorgesehene Symbol.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuert und die
Luft optimal auf Windschutzscheibe und
Seitenscheiben verteilt.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet. F Drücken Sie auf diese Taste, um die
niedergeschlagene Feuchtigkeit oder
das Eis von der Windschutzscheibe
und den Seitenscheiben zu beseitigen.
F
Zum Ausschalten drücken Sie
erneut diese Taste oder "AUTO ".
F
Drücken Sie für die Klimaanlage
auf diese Taste; die
entsprechende Kontrollleuchte
schaltet sich ein. Windschutzscheibe und beheizbare
Düsen
Für weitere Informationen zur
Betätigung des Scheibenwischers
und
insbesondere zur Windschutzscheibe
und den beheizbaren Düsen siehe
entsprechende Rubrik.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13128/07/2016 10:36

132
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

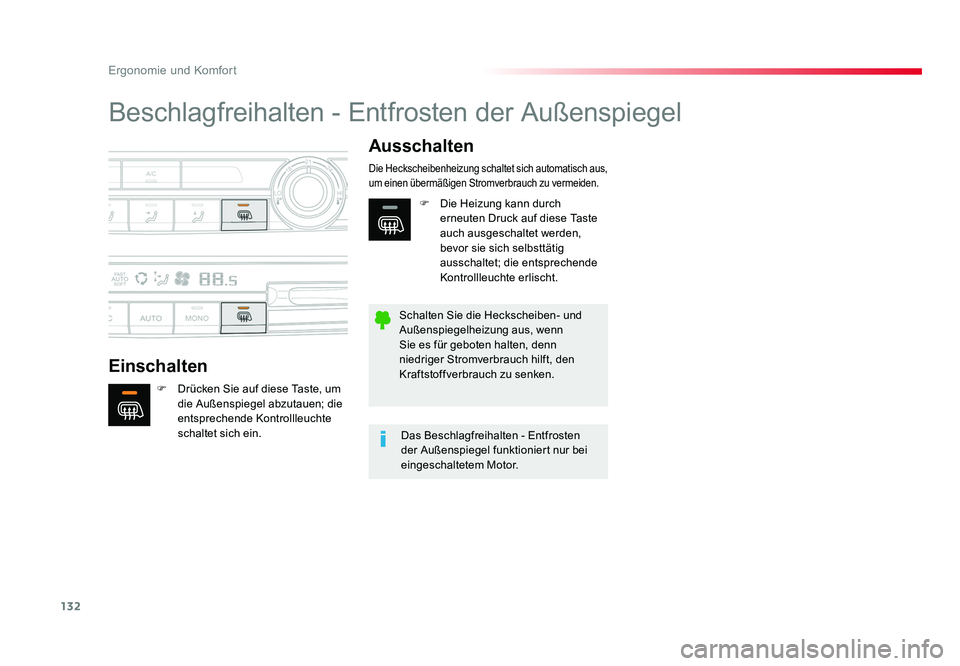

Beschlagfreihalten - Entfrosten der Außenspiegel
EinschaltenAusschalten
F Drücken Sie auf diese Taste, um
die Außenspiegel abzutauen; die
entsprechende Kontrollleuchte
schaltet sich ein.
Die Heckscheibenheizung schaltet sich automatisch aus,
um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagfreihalten - Entfrosten
der Außenspiegel funktioniert nur bei
eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken. F Die Heizung kann durch
erneuten Druck auf diese Taste
auch ausgeschaltet werden,
bevor sie sich selbsttätig
ausschaltet; die entsprechende
Kontrollleuchte erlischt.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13228/07/2016 10:36

133
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Beschlagfreihalten - Entfrosten der Heckscheibe
EinschaltenAusschalten
F Drücken Sie auf diese Taste,
um die Heckscheibe und die
Außenspiegel abzutauen (wenn
Ihr Fahrzeug damit ausgestattet
ist); die entsprechende
Kontrollleuchte leuchtet auf.
Die Heckscheibenheizung schaltet sich automatisch aus,
um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagentfernen - Entfrosten
der Heckscheibe funktioniert nur bei
eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken. F Die Heizung kann durch
erneuten Druck auf seTaste auch
ausgeschaltet werden, bevor sie
sich selbsttätig ausschaltet; die
entsprechende Kontrollleuchte
erlischt.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13328/07/2016 10:36

134
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung hinten frei bleiben.
F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.
F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines
speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.
F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota- Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.

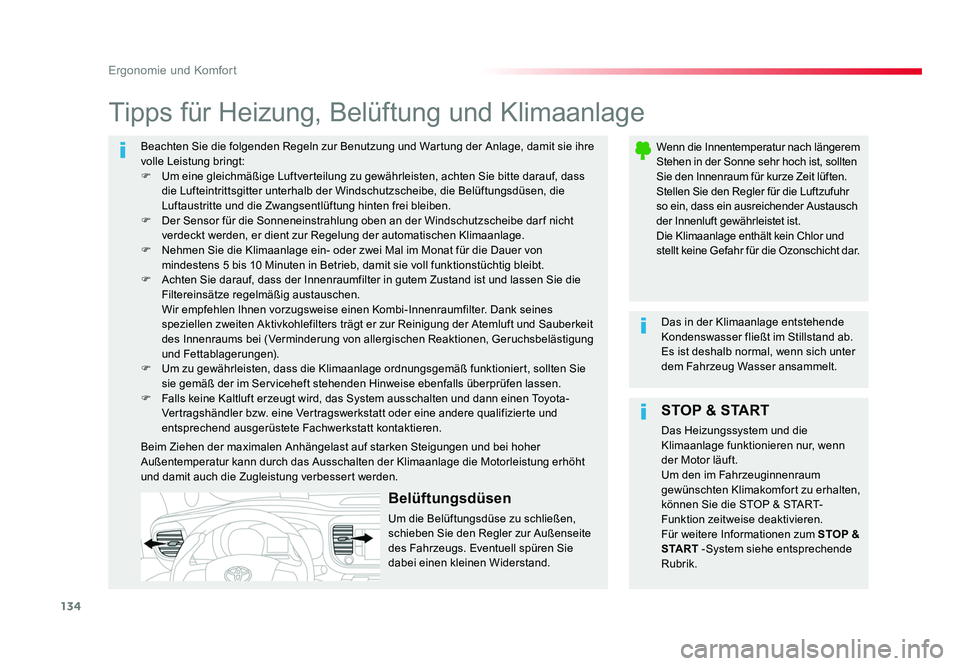

Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten
Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr
so ein, dass ein ausreichender Austausch
der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und
stellt keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die
Klimaanlage funktionieren nur, wenn
der Motor läuft.
Um den im Fahrzeuginnenraum
gewünschten Klimakomfort zu erhalten,
können Sie die STOP & START-
Funktion zeitweise deaktivieren.
Für weitere Informationen zum STOP &
S TA R T -System siehe entsprechende
Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen,
schieben Sie den Regler zur Außenseite
des Fahrzeugs. Eventuell spüren Sie
dabei einen kleinen Widerstand.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13428/07/2016 10:36

135
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

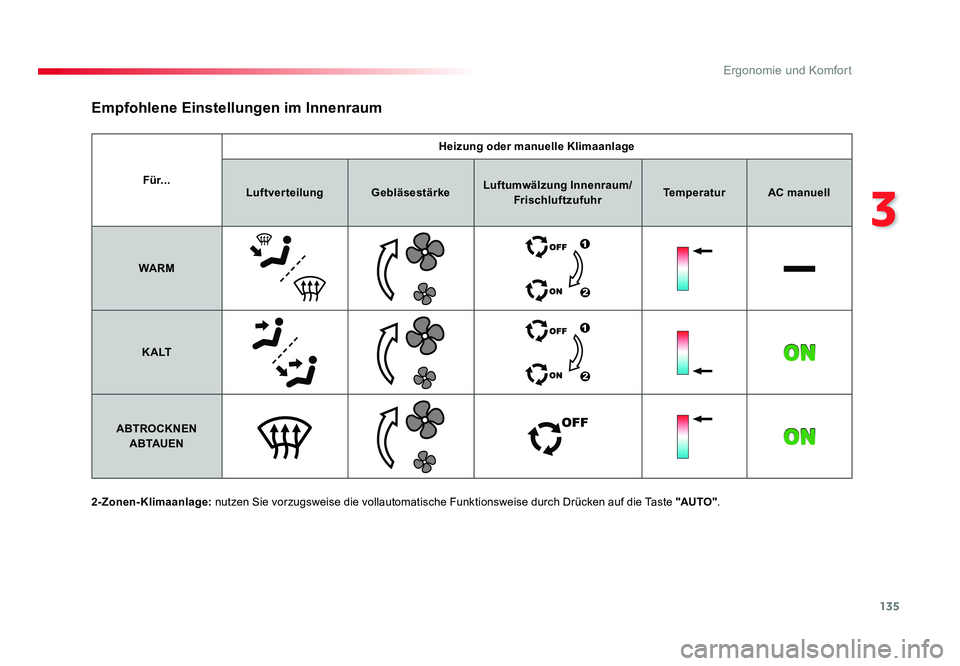

Für...Heizung oder manuelle Klimaanlage
Luftverteilung GebläsestärkeLuftumwälzung Innenraum/
Frischluftzufuhr Temperatur
AC manuell
WARM
K A LT
ABTROCKNEN
A B TAU E N
Empfohlene Einstellungen im Innenraum
2-Zonen-Klimaanlage: nutzen Sie vorzugsweise die vollautomatische Funktionsweise durch Drücken auf die Taste "AUTO".
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13528/07/2016 10:36

136
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

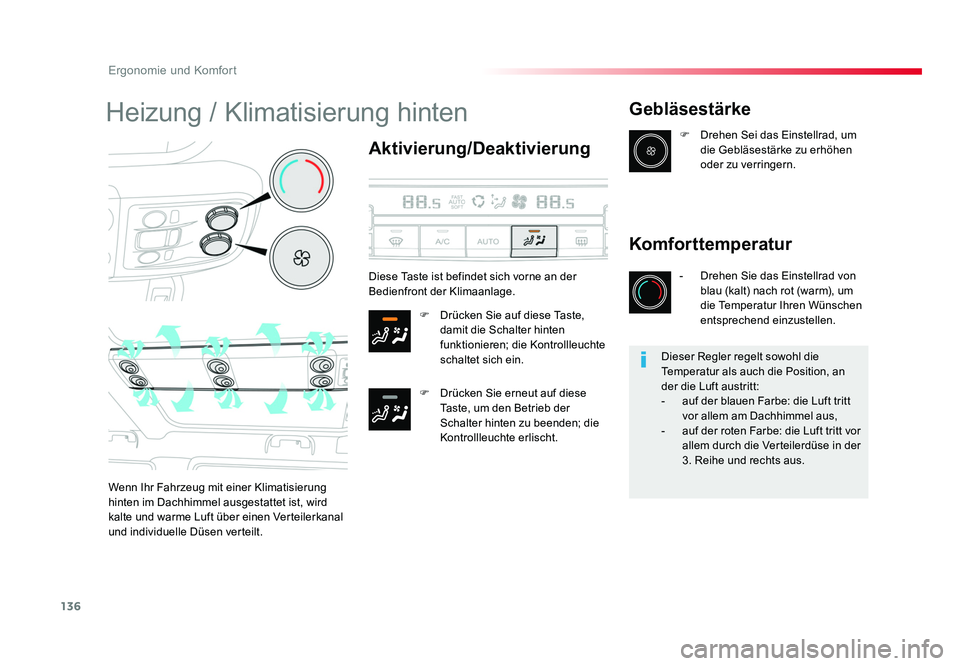

Heizung / Klimatisierung hinten
Aktivierung/Deaktivierung
F Drücken Sie auf diese Taste, damit die Schalter hinten
funktionieren; die Kontrollleuchte
schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Betrieb der
Schalter hinten zu beenden; die
Kontrollleuchte erlischt.
Gebläsestärke
Wenn Ihr Fahrzeug mit einer Klimatisierung
hinten im Dachhimmel ausgestattet ist, wird
kalte und warme Luft über einen Verteilerkanal
und individuelle Düsen verteilt. F Drehen Sei das Einstellrad, um
die Gebläsestärke zu erhöhen
oder zu verringern.
Komforttemperatur
- Drehen Sie das Einstellrad von blau (kalt) nach rot (warm), um
die Temperatur Ihren Wünschen
entsprechend einzustellen.
Diese Taste ist befindet sich vorne an der
Bedienfront der Klimaanlage.
Dieser Regler regelt sowohl die
Temperatur als auch die Position, an
der die Luft austritt:
- auf der blauen Farbe: die Luft tritt vor allem am Dachhimmel aus,
- auf der roten Farbe: die Luft tritt vor allem durch die Verteilerdüse in der
3. Reihe und rechts aus.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13628/07/2016 10:36

137
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

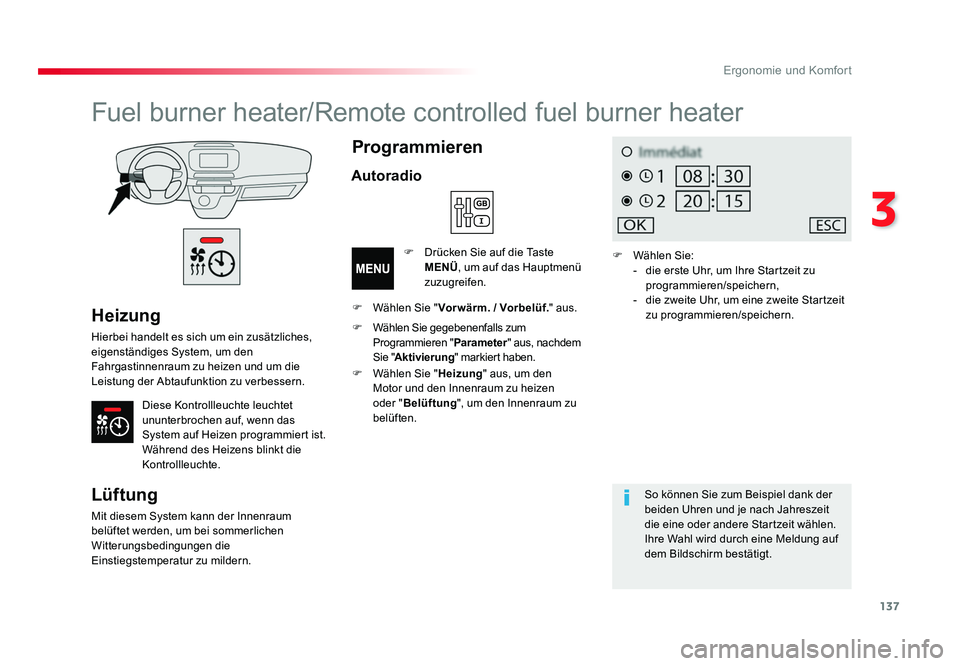

Heizung
Hierbei handelt es sich um ein zusätzliches,
eigenständiges System, um den
Fahrgastinnenraum zu heizen und um die
Leistung der Abtaufunktion zu verbessern.Diese Kontrollleuchte leuchtet
ununterbrochen auf, wenn das
System auf Heizen programmiert ist.
Während des Heizens blinkt die
Kontrollleuchte.
Fuel burner heater/Remote controlled fuel burner heater
Lüftung
Mit diesem System kann der Innenraum
belüftet werden, um bei sommerlichen
Witterungsbedingungen die
Einstiegstemperatur zu mildern.
Programmieren
Autoradio
F Drücken Sie auf die Taste MENÜ , um auf das Hauptmenü
zuzugreifen.
F Wählen Sie " Vor wärm. / Vorbelüf. " aus.
F Wählen Sie " Heizung" aus, um den
Motor und den Innenraum zu heizen
oder " Belüftung ", um den Innenraum zu
belüften. F
Wählen Sie:
- die erste Uhr, um Ihre Startzeit zu
programmieren/speichern,
- die zweite Uhr, um eine zweite Startzeit zu programmieren/speichern.
So können Sie zum Beispiel dank der
beiden Uhren und je nach Jahreszeit
die eine oder andere Startzeit wählen.
Ihre Wahl wird durch eine Meldung auf
dem Bildschirm bestätigt.
F
Wählen Sie gegebenenfalls zum
Programmieren " Parameter" aus, nachdem
Sie " Aktivierung " markiert haben.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13728/07/2016 10:36

138
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

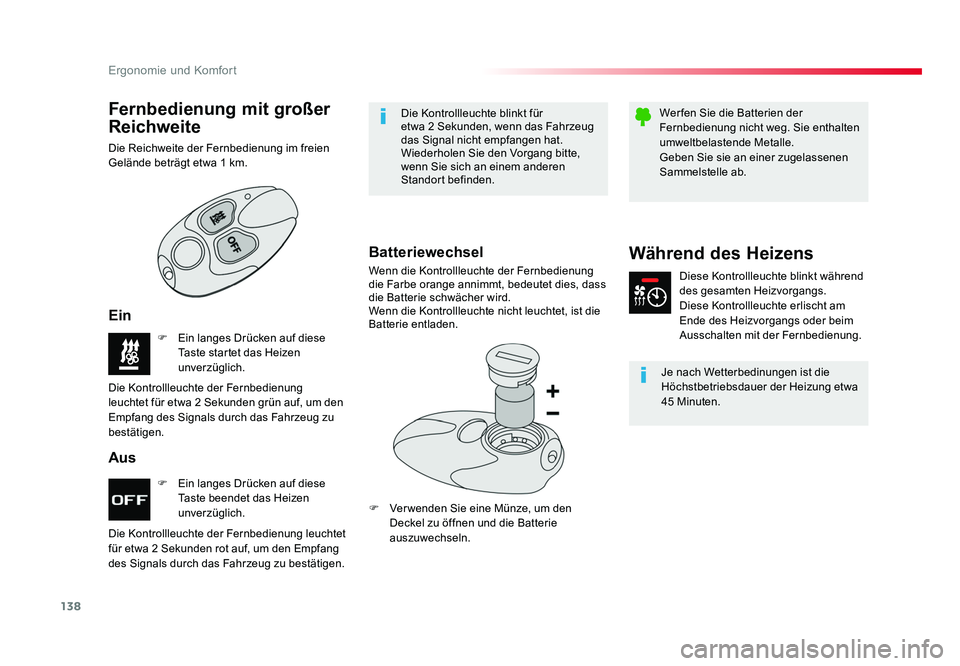

F Ein langes Drücken auf diese Taste beendet das Heizen
unverzüglich.
F Ein langes Drücken auf diese
Taste startet das Heizen
unverzüglich.
Die Kontrollleuchte der Fernbedienung leuchtet
für etwa 2 Sekunden rot auf, um den Empfang
des Signals durch das Fahrzeug zu bestätigen. Die Kontrollleuchte der Fernbedienung
leuchtet für etwa 2 Sekunden grün auf, um den
Empfang des Signals durch das Fahrzeug zu
bestätigen.
Aus Ein
Fernbedienung mit großer
Reichweite
Die Reichweite der Fernbedienung im freien
Gelände beträgt etwa 1 km. Die Kontrollleuchte blinkt für
etwa 2 Sekunden, wenn das Fahrzeug
das Signal nicht empfangen hat.
Wiederholen Sie den Vorgang bitte,
wenn Sie sich an einem anderen
Standort befinden.
Batteriewechsel
Wenn die Kontrollleuchte der Fernbedienung
die Farbe orange annimmt, bedeutet dies, dass
die Batterie schwächer wird.
Wenn die Kontrollleuchte nicht leuchtet, ist die
Batterie entladen.
F Ver wenden Sie eine Münze, um den
Deckel zu öffnen und die Batterie
auszuwechseln.
Während des Heizens
Diese Kontrollleuchte blinkt während
des gesamten Heizvorgangs.
Diese Kontrollleuchte erlischt am
Ende des Heizvorgangs oder beim
Ausschalten mit der Fernbedienung.
Je nach Wetterbedinungen ist die
Höchstbetriebsdauer der Heizung etwa
45 Minuten.
Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13828/07/2016 10:36

139
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

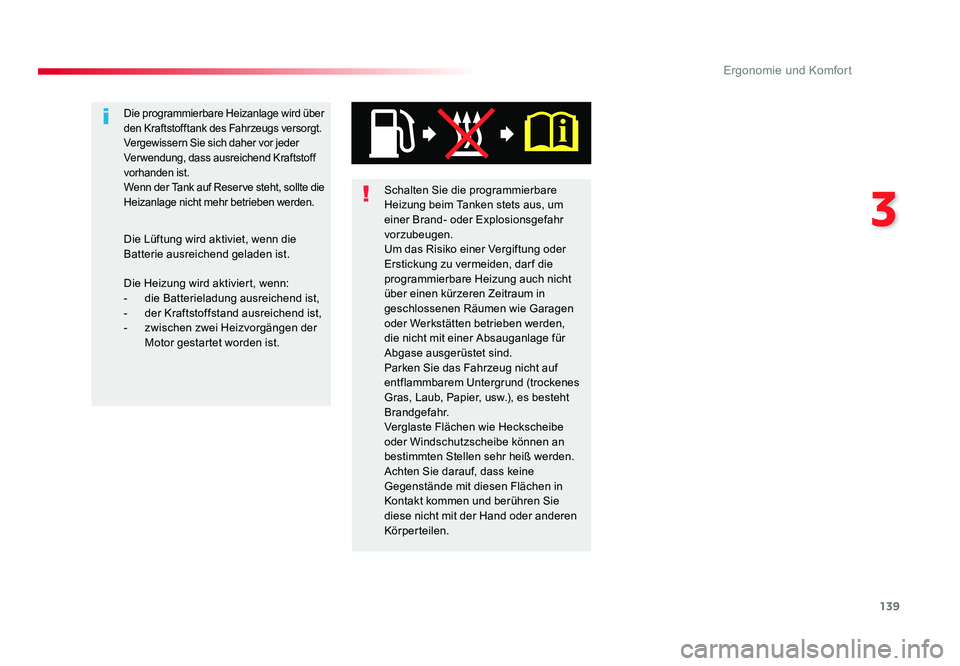

Schalten Sie die programmierbare
Heizung beim Tanken stets aus, um
einer Brand- oder Explosionsgefahr
vorzubeugen.
Um das Risiko einer Vergiftung oder
Erstickung zu vermeiden, dar f die
programmierbare Heizung auch nicht
über einen kürzeren Zeitraum in
geschlossenen Räumen wie Garagen
oder Werkstätten betrieben werden,
die nicht mit einer Absauganlage für
Abgase ausgerüstet sind.
Parken Sie das Fahrzeug nicht auf
entflammbarem Untergrund (trockenes
Gras, Laub, Papier, usw.), es besteht
Brandgefahr.
Verglaste Flächen wie Heckscheibe
oder Windschutzscheibe können an
bestimmten Stellen sehr heiß werden.
Achten Sie darauf, dass keine
Gegenstände mit diesen Flächen in
Kontakt kommen und berühren Sie
diese nicht mit der Hand oder anderen
Körperteilen.
Die Heizung wird aktiviert, wenn:
-
die Batterieladung ausreichend ist,
- der Kraftstoffstand ausreichend ist,
- zwischen zwei Heizvorgängen der
Motor gestartet worden ist.
Die programmierbare Heizanlage wird über
den Kraftstofftank des Fahrzeugs versorgt.
Vergewissern Sie sich daher vor jeder
Verwendung, dass ausreichend Kraftstoff
vorhanden ist.
Wenn der Tank auf Reserve steht, sollte die
Heizanlage nicht mehr betrieben werden.
Die Lüftung wird aktiviet, wenn die
Batterie ausreichend geladen ist.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 13928/07/2016 10:36

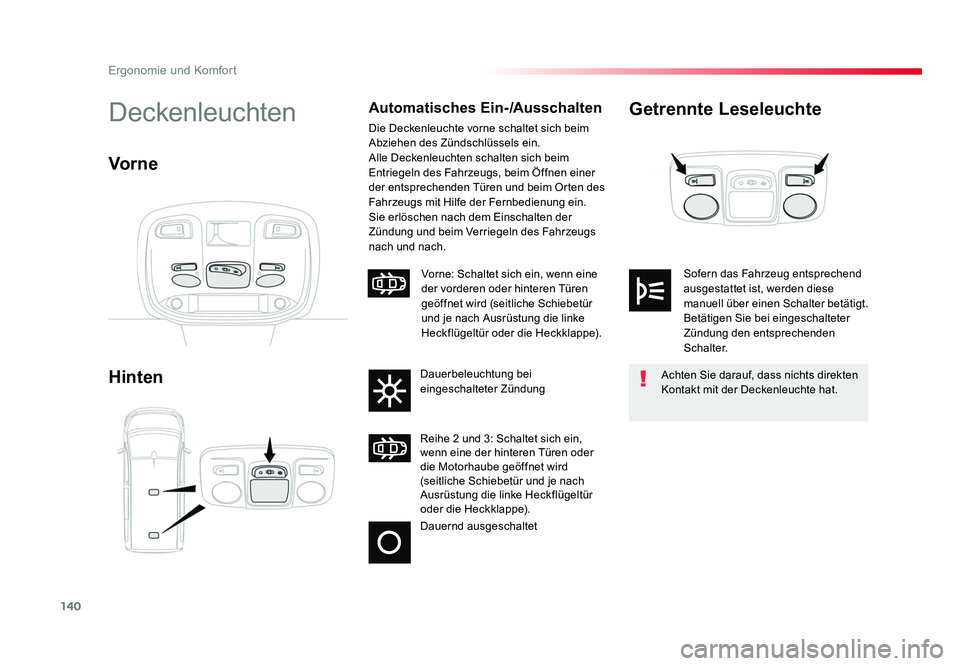

140
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Getrennte Leseleuchte
HintenDeckenleuchtenAutomatisches Ein-/Ausschalten
Die Deckenleuchte vorne schaltet sich beim
Abziehen des Zündschlüssels ein.
Alle Deckenleuchten schalten sich beim
Entriegeln des Fahrzeugs, beim Öffnen einer
der entsprechenden Türen und beim Orten des
Fahrzeugs mit Hilfe der Fernbedienung ein.
Sie erlöschen nach dem Einschalten der
Zündung und beim Verriegeln des Fahrzeugs
nach und nach.
Vor ne
Dauernd ausgeschaltet Reihe 2 und 3: Schaltet sich ein,
wenn eine der hinteren Türen oder
die Motorhaube geöffnet wird
(seitliche Schiebetür und je nach
Ausrüstung die linke Heckflügeltür
oder die Heckklappe). Vorne: Schaltet sich ein, wenn eine
der vorderen oder hinteren Türen
geöffnet wird (seitliche Schiebetür
und je nach Ausrüstung die linke
Heckflügeltür oder die Heckklappe).
Dauerbeleuchtung bei
eingeschalteter Zündung Achten Sie darauf, dass nichts direkten
Kontakt mit der Deckenleuchte hat.Sofern das Fahrzeug entsprechend
ausgestattet ist, werden diese
manuell über einen Schalter betätigt.
Betätigen Sie bei eingeschalteter
Zündung den entsprechenden
Schalter.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 14028/07/2016 10:36
