TOYOTA PROACE VERSO 2018 Betriebsanleitungen (in German)

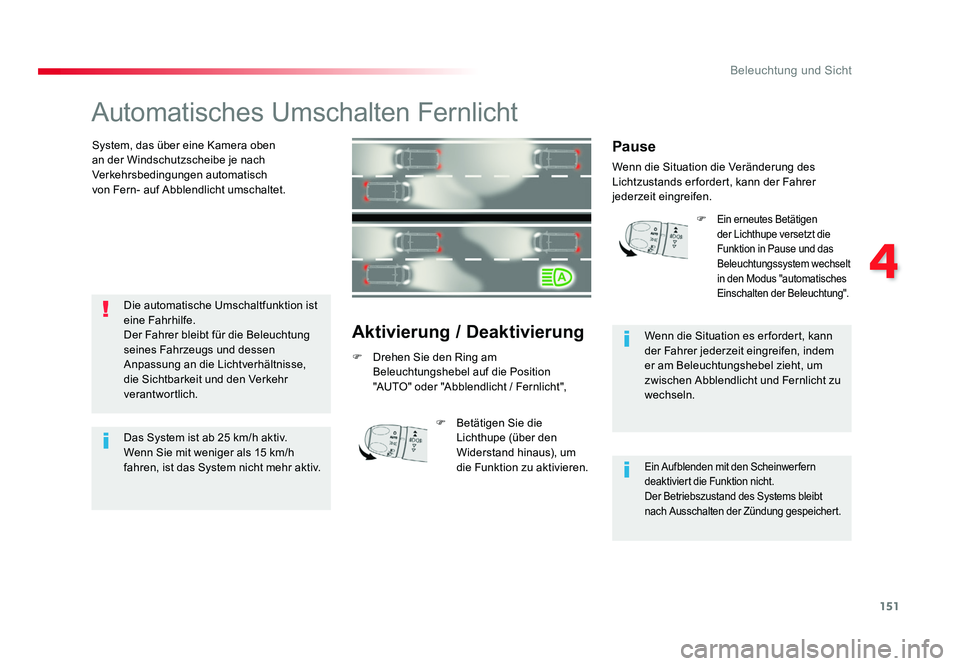

151
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Automatisches Umschalten Fernlicht
System, das über eine Kamera oben
an der Windschutzscheibe je nach
Verkehrsbedingungen automatisch
von Fern- auf Abblendlicht umschaltet.
Aktivierung / Deaktivierung
F Drehen Sie den Ring am
Beleuchtungshebel auf die Position
"AUTO" oder "Abblendlicht / Fernlicht",
Die automatische Umschaltfunktion ist
eine Fahrhilfe.
Der Fahrer bleibt für die Beleuchtung
seines Fahrzeugs und dessen
Anpassung an die Lichtverhältnisse,
die Sichtbarkeit und den Verkehr
verantwortlich.
Das System ist ab 25 km/h aktiv.
Wenn Sie mit weniger als 15 km/h
fahren, ist das System nicht mehr aktiv.
F
Betätigen Sie die
Lichthupe (über den
Widerstand hinaus), um
die Funktion zu aktivieren. F
Ein erneutes Betätigen
der Lichthupe versetzt die
Funktion in Pause und das
Beleuchtungssystem wechselt
in den Modus "automatisches
Einschalten der Beleuchtung".
Pause
Wenn die Situation die Veränderung des
Lichtzustands erfordert, kann der Fahrer
jederzeit eingreifen.
Wenn die Situation es er fordert, kann
der Fahrer jederzeit eingreifen, indem
er am Beleuchtungshebel zieht, um
zwischen Abblendlicht und Fernlicht zu
wechseln.
Ein Aufblenden mit den Scheinwerfern
deaktiviert die Funktion nicht.
Der Betriebszustand des Systems bleibt
nach Ausschalten der Zündung gespeichert.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15128/07/2016 11:12

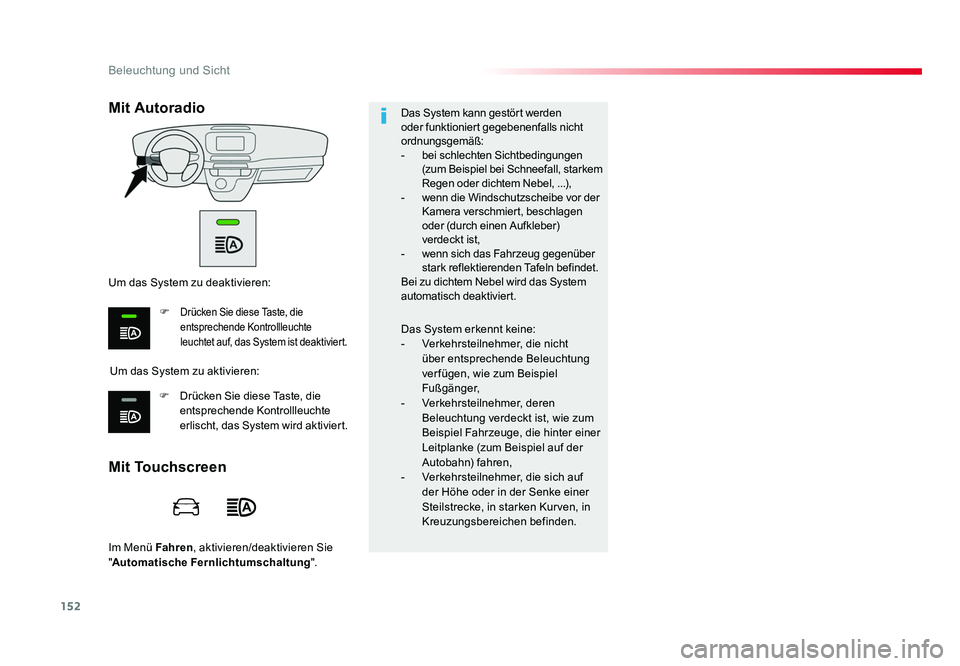

152
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Im Menü Fahren , aktivieren/deaktivieren Sie
" Automatische Fernlichtumschaltung ".Das System kann gestört werden
oder funktioniert gegebenenfalls nicht
ordnungsgemäß:
-
bei schlechten Sichtbedingungen
(zum Beispiel bei Schneefall, starkem
Regen oder dichtem Nebel, ...),
- wenn die Windschutzscheibe vor der
Kamera verschmiert, beschlagen
oder (durch einen Aufkleber)
verdeckt ist,
- wenn sich das Fahrzeug gegenüber
stark reflektierenden Tafeln befindet.
Bei zu dichtem Nebel wird das System
automatisch deaktiviert.
Das System erkennt keine:
- Verkehrsteilnehmer, die nicht
über entsprechende Beleuchtung
verfügen, wie zum Beispiel
Fußgänger,
- Verkehrsteilnehmer, deren
Beleuchtung verdeckt ist, wie zum
Beispiel Fahrzeuge, die hinter einer
Leitplanke (zum Beispiel auf der
Autobahn) fahren,
- Verkehrsteilnehmer, die sich auf
der Höhe oder in der Senke einer
Steilstrecke, in starken Kurven, in
Kreuzungsbereichen befinden.
Mit Touchscreen Mit Autoradio
Um das System zu aktivieren:
Um das System zu deaktivieren:
F
Drücken Sie diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist deaktiviert.
F Drücken Sie diese Taste, die
entsprechende Kontrollleuchte
erlischt, das System wird aktiviert.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15228/07/2016 11:12

153
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"Ambientebeleuchtung ".
Mit TouchscreenMit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Ambientebeleuchtung ".
Programmieren
Die Aktivierung, die Deaktivierung und die
Wahl der Helligkeit der Ambientebeleuchtung
sind einstellbar.
Ambientebeleuchtung
Die Ambientebeleuchtung sorgt bei geringer
Helligkeit für bessere Sicht im Fahrzeug. Bei Dunkelheit schalten sich die vordere
Innenraumleuchte und die Skyview
®-
Beleuchtung (falls vorhanden) automatisch ein,
wenn Sie die seitlichen Leuchten einschalten.
Die Ambientebeleuchtung schaltet sich beim
Ausschalten des Standlichts automatisch aus.
Einschalten
Um die anderen Verkehrsteilnehmer nicht zu
behindern, müssen die Halogenscheinwerfer
entsprechend der Beladung des Fahrzeugs in
der Höhe eingestellt werden.
0 - 1 bzw. 2 Personen auf den Vordersitzen
1 - 5 Personen
2 - 6 bis 9 Personen
3 - Fahrer + zulässige Höchstlast
Die Ausgangsposition der
Scheinwerfereinstellung ist 0.
Manuelle Leuchtweitenverstellung
der Scheinwerfer
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15328/07/2016 11:12

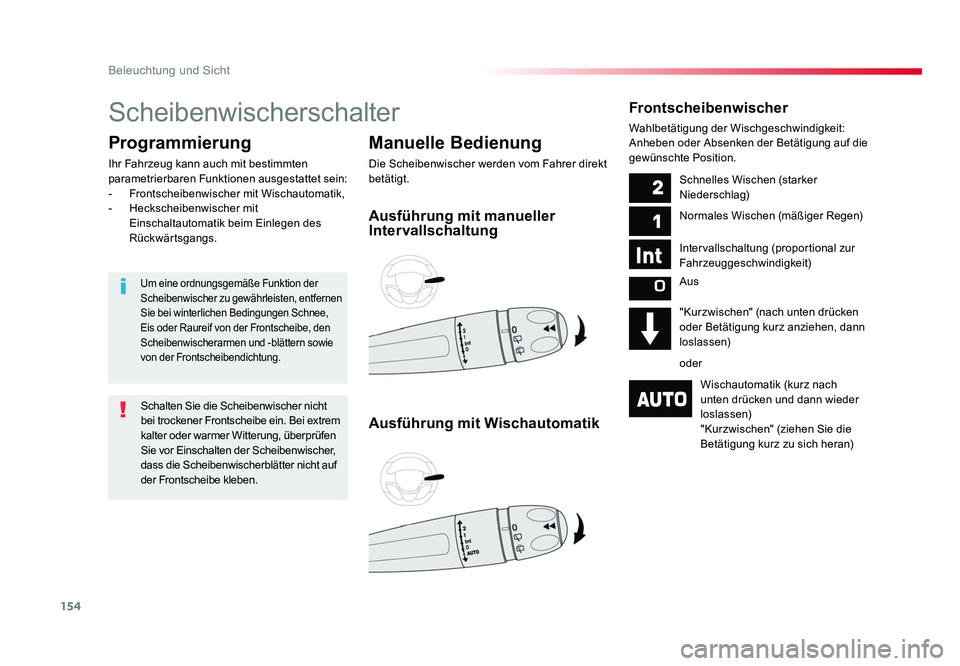

154
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Scheibenwischerschalter
Manuelle Bedienung
Die Scheibenwischer werden vom Fahrer direkt
betätigt.
Programmierung
Ihr Fahrzeug kann auch mit bestimmten
parametrierbaren Funktionen ausgestattet sein:
- Frontscheibenwischer mit Wischautomatik,
- Heckscheibenwischer mit
Einschaltautomatik beim Einlegen des
Rückwärtsgangs.
Frontscheibenwischer
Wahlbetätigung der Wischgeschwindigkeit:
Anheben oder Absenken der Betätigung auf die
gewünschte Position.
Ausführung mit manueller
Intervallschaltung
Ausführung mit Wischautomatik
Schnelles Wischen (starker
Niederschlag)
Normales Wischen (mäßiger Regen)
Intervallschaltung (proportional zur
Fahrzeuggeschwindigkeit)
Aus
"Kurzwischen" (nach unten drücken
oder Betätigung kurz anziehen, dann
loslassen)
oder
Wischautomatik (kurz nach
unten drücken und dann wieder
loslassen)
"Kurzwischen" (ziehen Sie die
Betätigung kurz zu sich heran)
Schalten Sie die Scheibenwischer nicht
bei trockener Frontscheibe ein. Bei extrem
kalter oder warmer Witterung, überprüfen
Sie vor Einschalten der Scheibenwischer,
dass die Scheibenwischerblätter nicht auf
der Frontscheibe kleben.
Um eine ordnungsgemäße Funktion der
Scheibenwischer zu gewährleisten, entfernen
Sie bei winterlichen Bedingungen Schnee,
Eis oder Raureif von der Frontscheibe, den
Scheibenwischerarmen und -blättern sowie
von der Frontscheibendichtung.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15428/07/2016 11:12

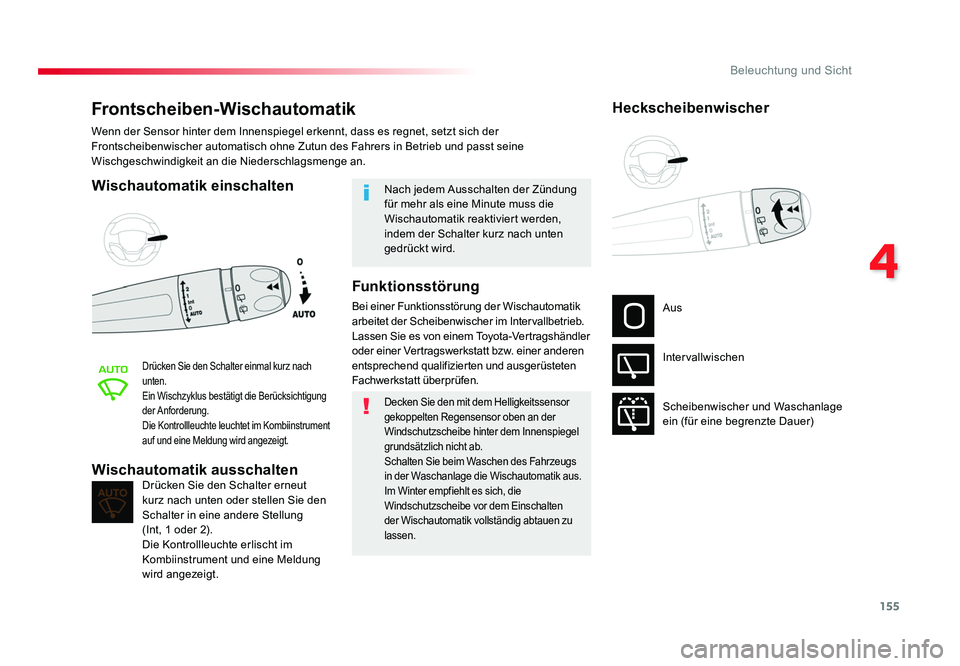

155
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Frontscheiben-Wischautomatik
Wischautomatik einschalten
Drücken Sie den Schalter einmal kurz nach
unten.
Ein Wischzyklus bestätigt die Berücksichtigung
der Anforderung.
Die Kontrollleuchte leuchtet im Kombiinstrument
auf und eine Meldung wird angezeigt.
Drücken Sie den Schalter erneut
kurz nach unten oder stellen Sie den
Schalter in eine andere Stellung
(Int, 1 oder 2).
Die Kontrollleuchte erlischt im
Kombiinstrument und eine Meldung
wird angezeigt.Wischautomatik ausschalten
Nach jedem Ausschalten der Zündung
für mehr als eine Minute muss die
Wischautomatik reaktiviert werden,
indem der Schalter kurz nach unten
gedrückt wird.
Wenn der Sensor hinter dem Innenspiegel erkennt, dass es regnet, setzt sich der
Frontscheibenwischer automatisch ohne Zutun des Fahrers in Betrieb und passt seine
Wischgeschwindigkeit an die Niederschlagsmenge an.
Decken Sie den mit dem Helligkeitssensor
gekoppelten Regensensor oben an der
Windschutzscheibe hinter dem Innenspiegel
grundsätzlich nicht ab.
Schalten Sie beim Waschen des Fahrzeugs
in der Waschanlage die Wischautomatik aus.
Im Winter empfiehlt es sich, die
Windschutzscheibe vor dem Einschalten
der Wischautomatik vollständig abtauen zu
lassen.
Funktionsstörung
Bei einer Funktionsstörung der Wischautomatik
arbeitet der Scheibenwischer im Intervallbetrieb.
Lassen Sie es von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen.
Aus
Intervallwischen
Scheibenwischer und Waschanlage
ein (für eine begrenzte Dauer)
Heckscheibenwischer
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15528/07/2016 11:12

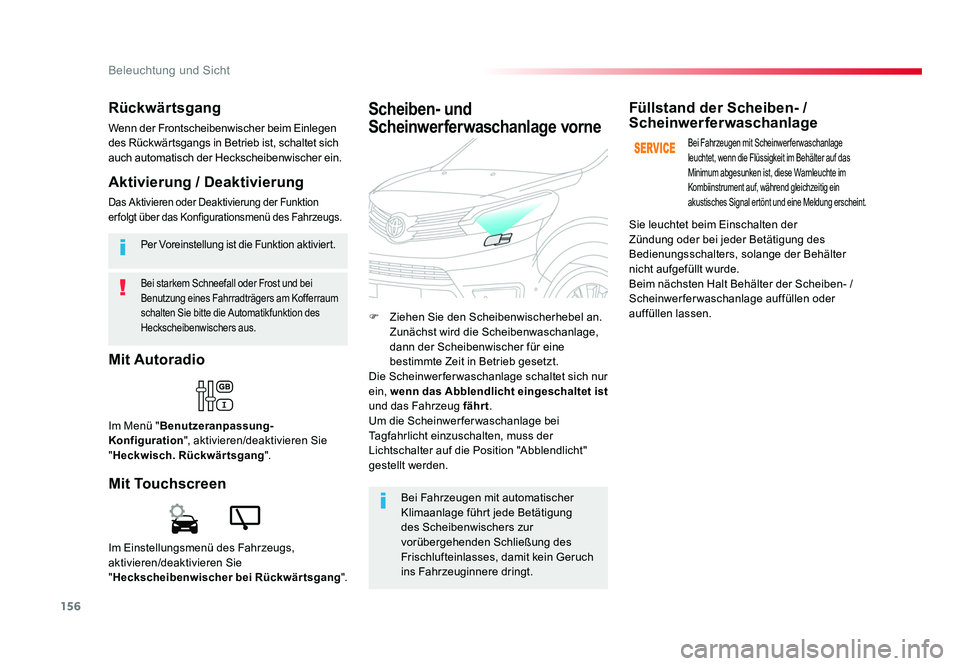

156
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
Bei starkem Schneefall oder Frost und bei
Benutzung eines Fahrradträgers am Kofferraum
schalten Sie bitte die Automatikfunktion des
Heckscheibenwischers aus.
Per Voreinstellung ist die Funktion aktiviert.
Rückwärtsgang
Wenn der Frontscheibenwischer beim Einlegen
des Rückwärtsgangs in Betrieb ist, schaltet sich
auch automatisch der Heckscheibenwischer ein.
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"Heckscheibenwischer bei Rückwärtsgang ".
Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Heckwisch. Rückwärtsgang ".
Mit Touchscreen Aktivierung / Deaktivierung
Das Aktivieren oder Deaktivierung der Funktion
er folgt über das Konfigurationsmenü des Fahrzeugs.
F Ziehen Sie den Scheibenwischerhebel an.
Zunächst wird die Scheibenwaschanlage,
dann der Scheibenwischer für eine
bestimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage schaltet sich nur
ein, wenn das Abblendlicht eingeschaltet ist
und das Fahrzeug fährt.
Um die Scheinwerferwaschanlage bei
Tagfahrlicht einzuschalten, muss der
Lichtschalter auf die Position "Abblendlicht"
gestellt werden.
Scheiben- und
Scheinwerferwaschanlage vorne
Bei Fahrzeugen mit automatischer
Klimaanlage führt jede Betätigung
des Scheibenwischers zur
vorübergehenden Schließung des
Frischlufteinlasses, damit kein Geruch
ins Fahrzeuginnere dringt.
Füllstand der Scheiben- /
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage
leuchtet, wenn die Flüssigkeit im Behälter auf das
Minimum abgesunken ist, diese Warnleuchte im
Kombiinstrument auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung erscheint.
Sie leuchtet beim Einschalten der
Zündung oder bei jeder Betätigung des
Bedienungsschalters, solange der Behälter
nicht aufgefüllt wurde.
Beim nächsten Halt Behälter der Scheiben- /
Scheinwerferwaschanlage auffüllen oder
auffüllen lassen.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15628/07/2016 11:12

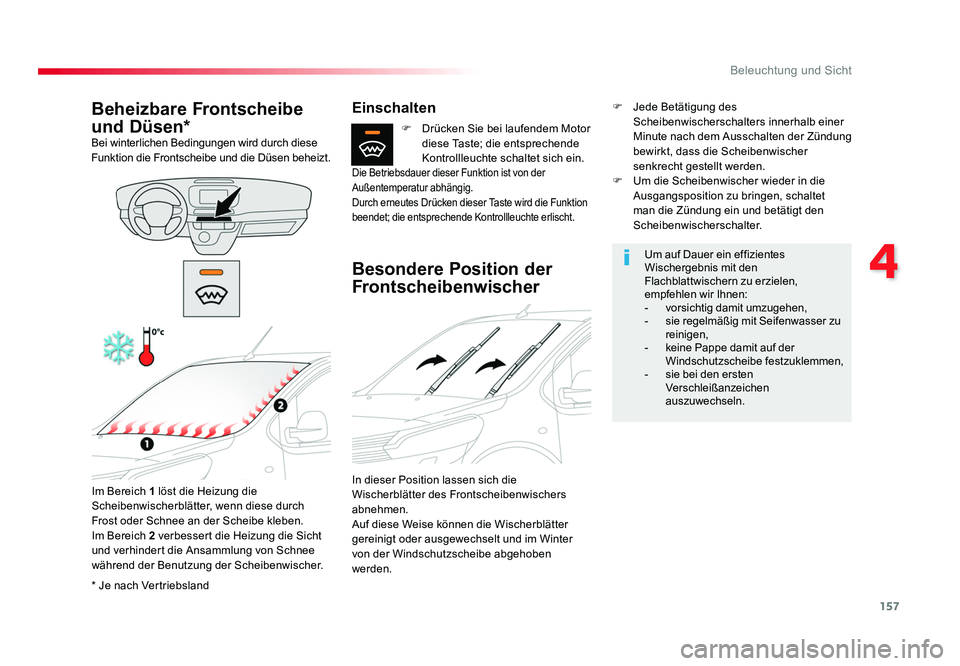

157
4
Beleuchtung und Sicht
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016
* Je nach Vertriebsland
Beheizbare Frontscheibe
und Düsen*
Bei winterlichen Bedingungen wird durch diese
Funktion die Frontscheibe und die Düsen beheizt.
Im Bereich 1 löst die Heizung die
Scheibenwischerblätter, wenn diese durch
Frost oder Schnee an der Scheibe kleben.
Im Bereich 2 verbessert die Heizung die Sicht
und verhindert die Ansammlung von Schnee
während der Benutzung der Scheibenwischer.
Einschalten
F Drücken Sie bei laufendem Motor
diese Taste; die entsprechende
Kontrollleuchte schaltet sich ein.
Die Betriebsdauer dieser Funktion ist von der
Außentemperatur abhängig.
Durch erneutes Drücken dieser Taste wird die Funktion
beendet; die entsprechende Kontrollleuchte erlischt.
Besondere Position der
Frontscheibenwischer
In dieser Position lassen sich die
Wischerblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischerblätter
gereinigt oder ausgewechselt und im Winter
von der Windschutzscheibe abgehoben
werden. Um auf Dauer ein effizientes
Wischergebnis mit den
Flachblattwischern zu erzielen,
empfehlen wir Ihnen:
-
vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwasser zu
reinigen,
- keine Pappe damit auf der
Windschutzscheibe festzuklemmen,
- sie bei den ersten
Verschleißanzeichen
auszuwechseln.
F
Jede Betätigung des
Scheibenwischerschalters innerhalb einer
Minute nach dem Ausschalten der Zündung
bewirkt, dass die Scheibenwischer
senkrecht gestellt werden.
F Um die Scheibenwischer wieder in die Ausgangsposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter.
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed01-2016.indd 15728/07/2016 11:12

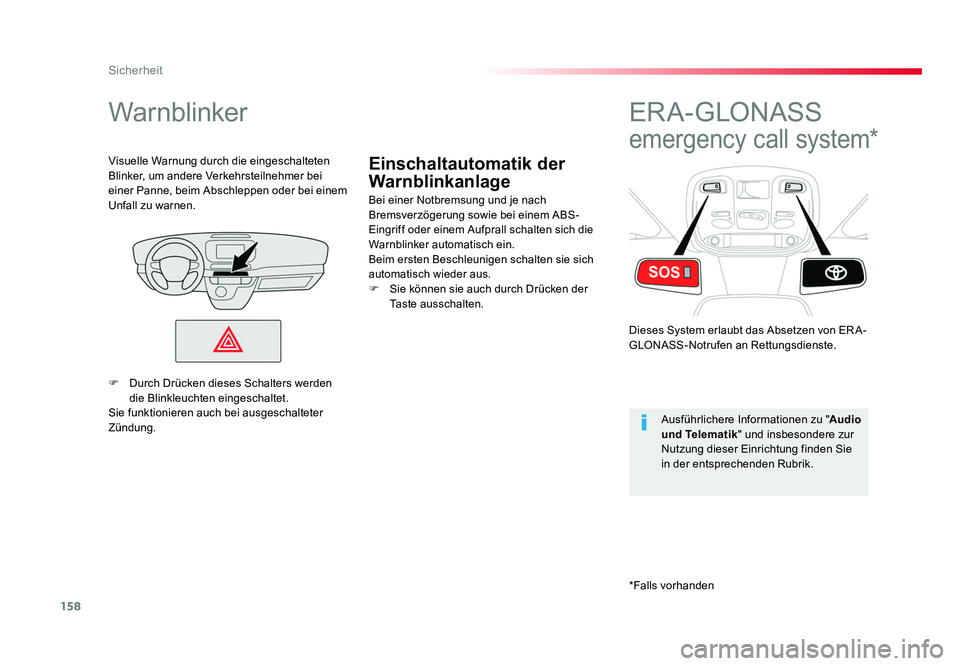

158
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Einschaltautomatik der
Warnblinkanlage
Warnblinker
Bei einer Notbremsung und je nach
Bremsverzögerung sowie bei einem ABS-
Eingriff oder einem Aufprall schalten sich die
Warnblinker automatisch ein.
Beim ersten Beschleunigen schalten sie sich
automatisch wieder aus.
F Sie können sie auch durch Drücken der Taste ausschalten.
Visuelle Warnung durch die eingeschalteten
Blinker, um andere Verkehrsteilnehmer bei
einer Panne, beim Abschleppen oder bei einem
Unfall zu warnen.
ER A - GLONASS
emergency call system*
Dieses System erlaubt das Absetzen von ER A-
GLONASS-Notrufen an Rettungsdienste.
Ausführlichere Informationen zu " Audio
und Telematik " und insbesondere zur
Nutzung dieser Einrichtung finden Sie
in der entsprechenden Rubrik.
F Durch Drücken dieses Schalters werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter
Zündung.
*Falls vorhanden
Proace_Verso_de_Chap05_securite_ed01-2016.indd 15808/08/2016 11:39

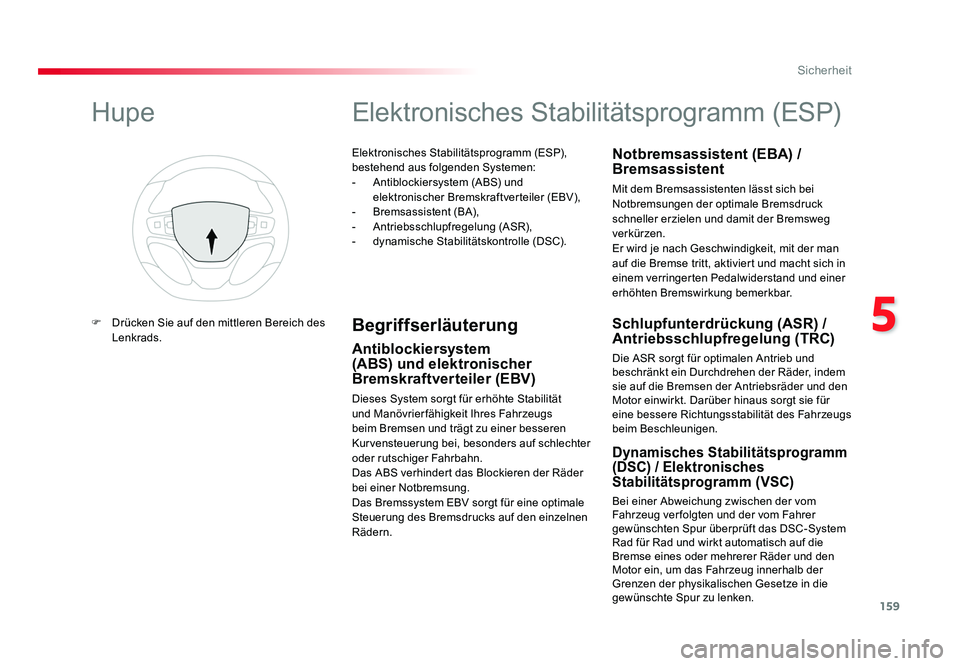

159
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Elektronisches Stabilitätsprogramm (ESP),
bestehend aus folgenden Systemen:
- Antiblockiersystem (ABS) und elektronischer Bremskraftverteiler (EBV),
- Bremsassistent (BA),
- Antriebsschlupfregelung (ASR),
- dynamische Stabilitätskontrolle (DSC).
Elektronisches Stabilitätsprogramm (ESP)
Begriffserläuterung
Antiblockiersystem
(ABS) und elektronischer
Bremskraftverteiler (EBV)
Dieses System sorgt für erhöhte Stabilität
und Manövrierfähigkeit Ihres Fahrzeugs
beim Bremsen und trägt zu einer besseren
Kurvensteuerung bei, besonders auf schlechter
oder rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der Räder
bei einer Notbremsung.
Das Bremssystem EBV sorgt für eine optimale
Steuerung des Bremsdrucks auf den einzelnen
Rädern.
Notbremsassistent (EBA) /
Bremsassistent
Mit dem Bremsassistenten lässt sich bei
Notbremsungen der optimale Bremsdruck
schneller erzielen und damit der Bremsweg
verkürzen.
Er wird je nach Geschwindigkeit, mit der man
auf die Bremse tritt, aktiviert und macht sich in
einem verringerten Pedalwiderstand und einer
erhöhten Bremswirkung bemerkbar.
Schlupfunterdrückung (ASR) /
Antriebsschlupfregelung (TRC)
Die ASR sorgt für optimalen Antrieb und
beschränkt ein Durchdrehen der Räder, indem
sie auf die Bremsen der Antriebsräder und den
Motor einwirkt. Darüber hinaus sorgt sie für
eine bessere Richtungsstabilität des Fahrzeugs
beim Beschleunigen.
Dynamisches Stabilitätsprogramm
(DSC) / Elektronisches
Stabilitätsprogramm (VSC)
Bei einer Abweichung zwischen der vom
Fahrzeug ver folgten und der vom Fahrer
gewünschten Spur überprüft das DSC-System
Rad für Rad und wirkt automatisch auf die
Bremse eines oder mehrerer Räder und den
Motor ein, um das Fahrzeug innerhalb der
Grenzen der physikalischen Gesetze in die
gewünschte Spur zu lenken.
Hupe
F Drücken Sie auf den mittleren Bereich des
Lenkrads.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 15908/08/2016 11:39

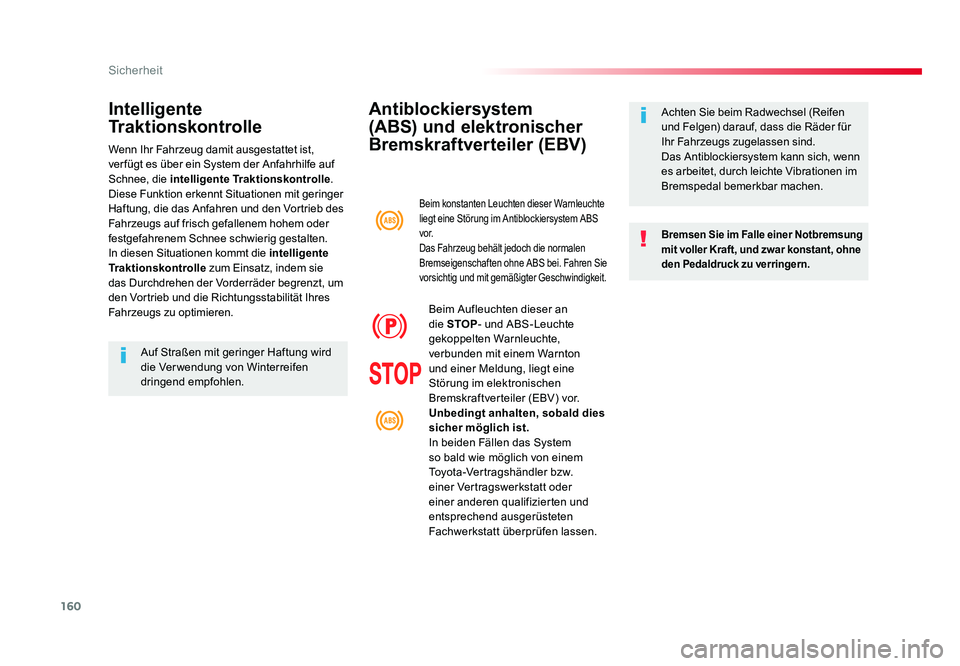

160
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Antiblockiersystem
(ABS) und elektronischer
Bremskraftverteiler (EBV)
Bremsen Sie im Falle einer Notbremsung
mit voller Kraft, und zwar konstant, ohne
den Pedaldruck zu verringern.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder für
Ihr Fahrzeugs zugelassen sind.
Das Antiblockiersystem kann sich, wenn
es arbeitet, durch leichte Vibrationen im
Bremspedal bemerkbar machen.
Beim konstanten Leuchten dieser Warnleuchte
liegt eine Störung im Antiblockiersystem ABS
vo r.
Das Fahrzeug behält jedoch die normalen
Bremseigenschaften ohne ABS bei. Fahren Sie
vorsichtig und mit gemäßigter Geschwindigkeit.
Beim Aufleuchten dieser an
die STOP- und ABS-Leuchte
gekoppelten Warnleuchte,
verbunden mit einem Warnton
und einer Meldung, liegt eine
Störung im elektronischen
Bremskraftverteiler (EBV) vor.
Unbedingt anhalten, sobald dies
sicher möglich ist.
In beiden Fällen das System
so bald wie möglich von einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten und
entsprechend ausgerüsteten
Fachwerkstatt überprüfen lassen.
Intelligente
Traktionskontrolle
Wenn Ihr Fahrzeug damit ausgestattet ist,
verfügt es über ein System der Anfahrhilfe auf
Schnee, die intelligente Traktionskontrolle .
Diese Funktion erkennt Situationen mit geringer
Haftung, die das Anfahren und den Vortrieb des
Fahrzeugs auf frisch gefallenem hohem oder
festgefahrenem Schnee schwierig gestalten.
In diesen Situationen kommt die intelligente
Traktionskontrolle zum Einsatz, indem sie
das Durchdrehen der Vorderräder begrenzt, um
den Vortrieb und die Richtungsstabilität Ihres
Fahrzeugs zu optimieren.
Auf Straßen mit geringer Haftung wird
die Verwendung von Winterreifen
dringend empfohlen.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16008/08/2016 11:39
