Page 231 of 504

231
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

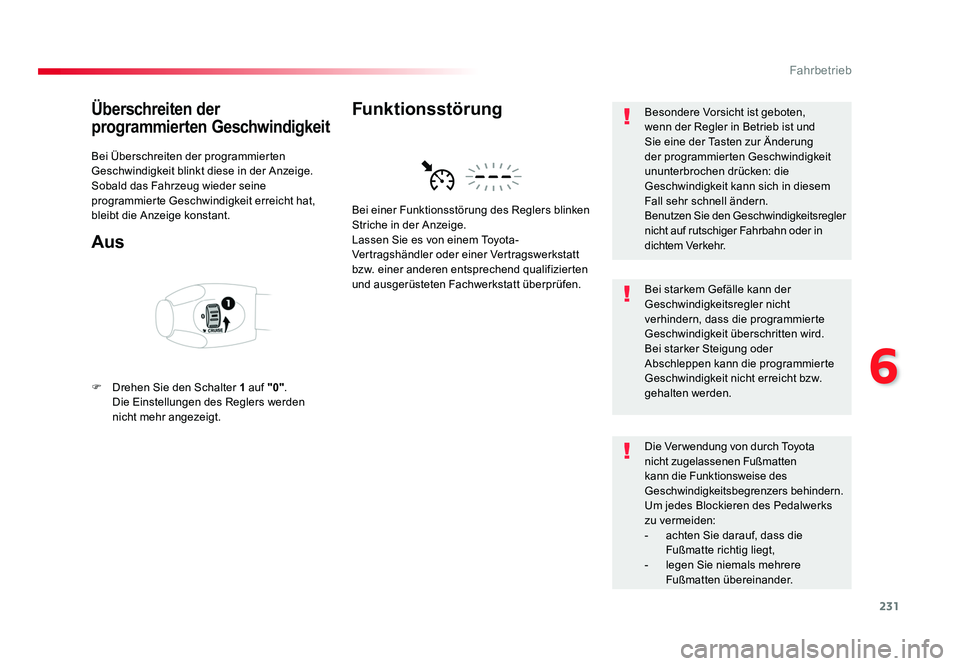

Überschreiten der
programmierten Geschwindigkeit
Bei Überschreiten der programmierten
Geschwindigkeit blinkt diese in der Anzeige.
Sobald das Fahrzeug wieder seine
programmierte Geschwindigkeit erreicht hat,
bleibt die Anzeige konstant.
Aus
F Drehen Sie den Schalter 1 auf "0".
Die Einstellungen des Reglers werden nicht mehr angezeigt. Bei einer Funktionsstörung des Reglers blinken
Striche in der Anzeige.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungBesondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindigkeit
ununterbrochen drücken: die
Geschwindigkeit kann sich in diesem
Fall sehr schnell ändern.
Benutzen Sie den Geschwindigkeitsregler
nicht auf rutschiger Fahrbahn oder in
dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht bzw.
gehalten werden.
Die Ver wendung von durch Toyota
nicht zugelassenen Fußmatten
kann die Funktionsweise des
Geschwindigkeitsbegrenzers behindern.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass die
Fußmatte richtig liegt,
- legen Sie niemals mehrere
Fußmatten übereinander.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23129/07/2016 11:31

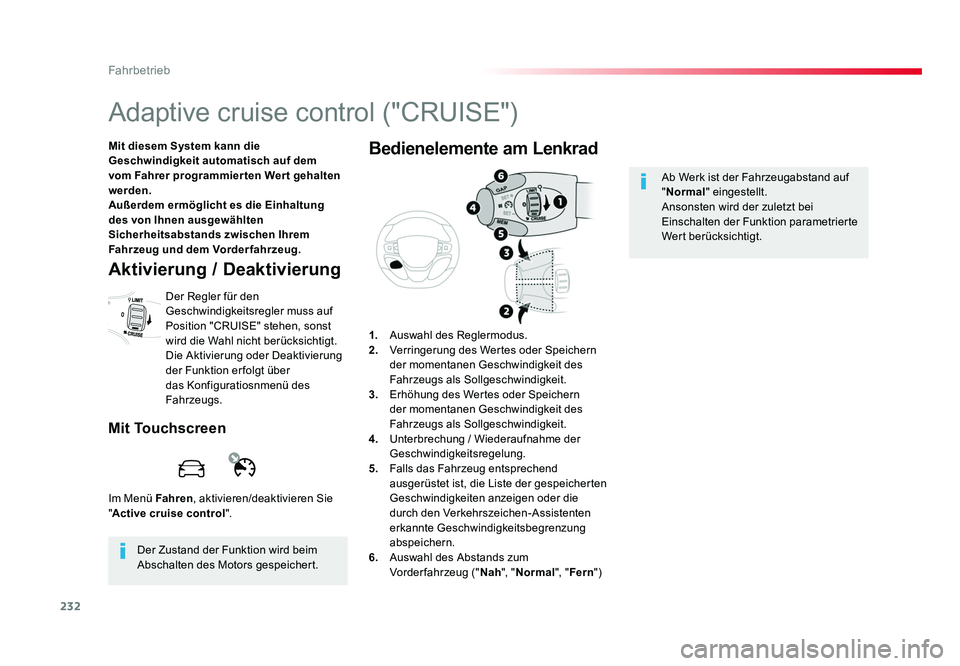

Page 232 of 504

232
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Adaptive cruise control ("CRUISE")
Mit diesem System kann die
Geschwindigkeit automatisch auf dem
vom Fahrer programmier ten Wer t gehalten
werden.
Außerdem ermöglicht es die Einhaltung
des von Ihnen ausgewählten
Sicherheitsabstands zwischen Ihrem
Fahrzeug und dem Vorderfahrzeug.
Im Menü Fahren, aktivieren/deaktivieren Sie
" Active cruise control ".
Der Zustand der Funktion wird beim
Abschalten des Motors gespeichert.
Aktivierung / Deaktivierung
Der Regler für den
Geschwindigkeitsregler muss auf
Position "CRUISE" stehen, sonst
wird die Wahl nicht berücksichtigt.
Die Aktivierung oder Deaktivierung
der Funktion er folgt über
das Konfiguratiosnmenü des
Fahrzeugs.
Mit Touchscreen
1. Auswahl des Reglermodus.
2. Verringerung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
3. Erhöhung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
4. Unterbrechung / Wiederaufnahme der
Geschwindigkeitsregelung.
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
6. Auswahl des Abstands zum
Vorderfahrzeug (" Nah", "Normal ", "Fern ")
Bedienelemente am Lenkrad
Ab Werk ist der Fahrzeugabstand auf
"Normal " eingestellt.
Ansonsten wird der zuletzt bei
Einschalten der Funktion parametrierte
Wert berücksichtigt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23229/07/2016 11:31
Page 233 of 504

233
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe oder mit einem
automatisierten Getriebe ausgestattet ist, muss
mindestens der 2. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss mindestens
der 3. oder 4. Gang eingelegt sein.

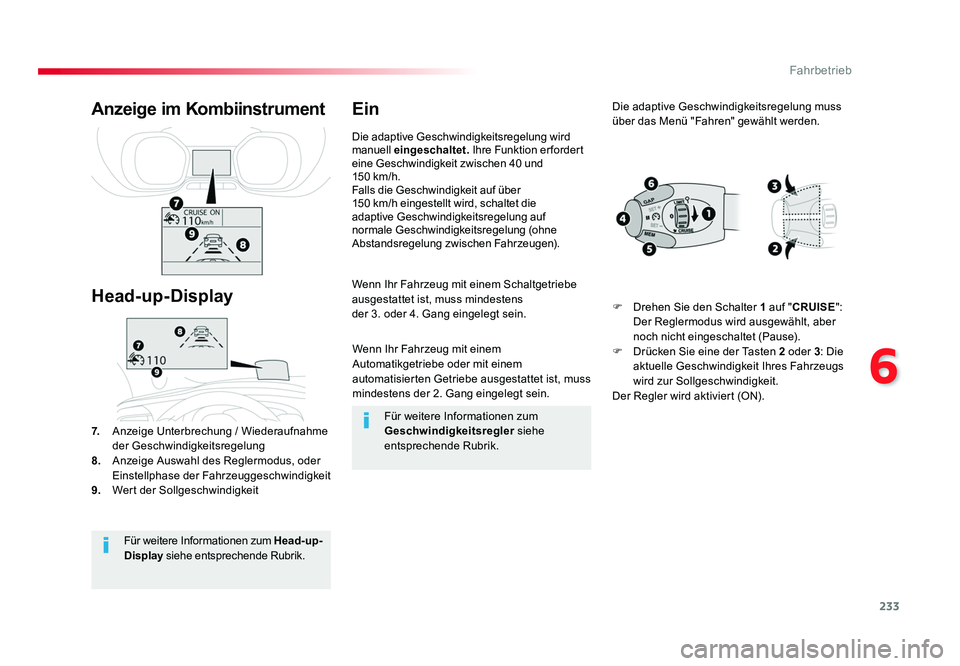

7. Anzeige Unterbrechung / Wiederaufnahme
der Geschwindigkeitsregelung
8. Anzeige Auswahl des Reglermodus, oder
Einstellphase der Fahrzeuggeschwindigkeit
9. Wert der Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display
Die adaptive Geschwindigkeitsregelung wird
manuell eingeschaltet. Ihre Funktion erfordert
eine Geschwindigkeit zwischen 40 und
150 km/h.
Falls die Geschwindigkeit auf über
150 km/h eingestellt wird, schaltet die
adaptive Geschwindigkeitsregelung auf
normale Geschwindigkeitsregelung (ohne
Abstandsregelung zwischen Fahrzeugen).
Ein
Für weitere Informationen zum Head-up-
Display siehe entsprechende Rubrik. Für weitere Informationen zum
Geschwindigkeitsregler
siehe
entsprechende Rubrik. Die adaptive Geschwindigkeitsregelung muss
über das Menü "Fahren" gewählt werden.
F
Drehen Sie den Schalter 1 auf "CRUISE ":
Der Reglermodus wird ausgewählt, aber
noch nicht eingeschaltet (Pause).
F Drücken Sie eine der Tasten 2 oder 3: Die
aktuelle Geschwindigkeit Ihres Fahrzeugs
wird zur Sollgeschwindigkeit.
Der Regler wird aktiviert (ON).
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23329/07/2016 11:31
Page 234 of 504

234
MEM
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

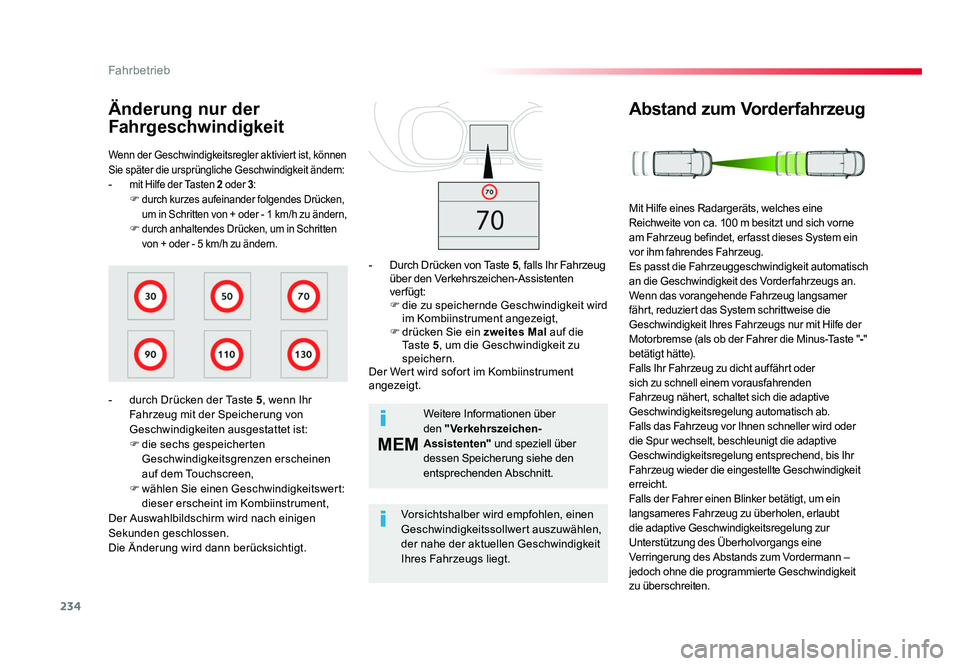

Wenn der Geschwindigkeitsregler aktiviert ist, können
Sie später die ursprüngliche Geschwindigkeit ändern:
- mit Hilfe der Tasten 2 oder 3 :F durch kurzes aufeinander folgendes Drücken,
um in Schritten von + oder - 1 km/h zu ändern,
F durch anhaltendes Drücken, um in Schritten
von + oder - 5 km/h zu ändern.
Änderung nur der
Fahrgeschwindigkeit
- durch Drücken der Taste 5, wenn Ihr
Fahrzeug mit der Speicherung von
Geschwindigkeiten ausgestattet ist:
F die sechs gespeicherten
Geschwindigkeitsgrenzen erscheinen
auf dem Touchscreen,
F wählen Sie einen Geschwindigkeitswert:
dieser erscheint im Kombiinstrument,
Der Auswahlbildschirm wird nach einigen
Sekunden geschlossen.
Die Änderung wird dann berücksichtigt. Weitere Informationen über
den
"Verkehrszeichen-
Assistenten" und speziell über
dessen Speicherung siehe den
entsprechenden Abschnitt.
Vorsichtshalber wird empfohlen, einen
Geschwindigkeitssollwert auszuwählen,
der nahe der aktuellen Geschwindigkeit
Ihres Fahrzeugs liegt.
-
Durch Drücken von Taste 5, falls Ihr Fahrzeug
über den Verkehrszeichen-Assistenten
verfügt:
F die zu speichernde Geschwindigkeit wird
im Kombiinstrument angezeigt,
F drücken Sie ein zweites Mal auf die
Ta s t e 5, um die Geschwindigkeit zu
speichern.
Der Wert wird sofort im Kombiinstrument
angezeigt.
Abstand zum Vorderfahrzeug
Mit Hilfe eines Radargeräts, welches eine
Reichweite von ca. 100 m besitzt und sich vorne
am Fahrzeug befindet, er fasst dieses System ein
vor ihm fahrendes Fahrzeug.
Es passt die Fahrzeuggeschwindigkeit automatisch
an die Geschwindigkeit des Vorderfahrzeugs an.
Wenn das vorangehende Fahrzeug langsamer
fährt, reduziert das System schrittweise die
Geschwindigkeit Ihres Fahrzeugs nur mit Hilfe der
Motorbremse (als ob der Fahrer die Minus-Taste " -"
betätigt hätte).
Falls Ihr Fahrzeug zu dicht auffährt oder
sich zu schnell einem vorausfahrenden
Fahrzeug nähert, schaltet sich die adaptive
Geschwindigkeitsregelung automatisch ab.
Falls das Fahrzeug vor Ihnen schneller wird oder
die Spur wechselt, beschleunigt die adaptive
Geschwindigkeitsregelung entsprechend, bis Ihr
Fahrzeug wieder die eingestellte Geschwindigkeit
erreicht.
Falls der Fahrer einen Blinker betätigt, um ein
langsameres Fahrzeug zu überholen, erlaubt
die adaptive Geschwindigkeitsregelung zur
Unterstützung des Überholvorgangs eine
Verringerung des Abstands zum Vordermann –
jedoch ohne die programmierte Geschwindigkeit
zu überschreiten.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23429/07/2016 11:31

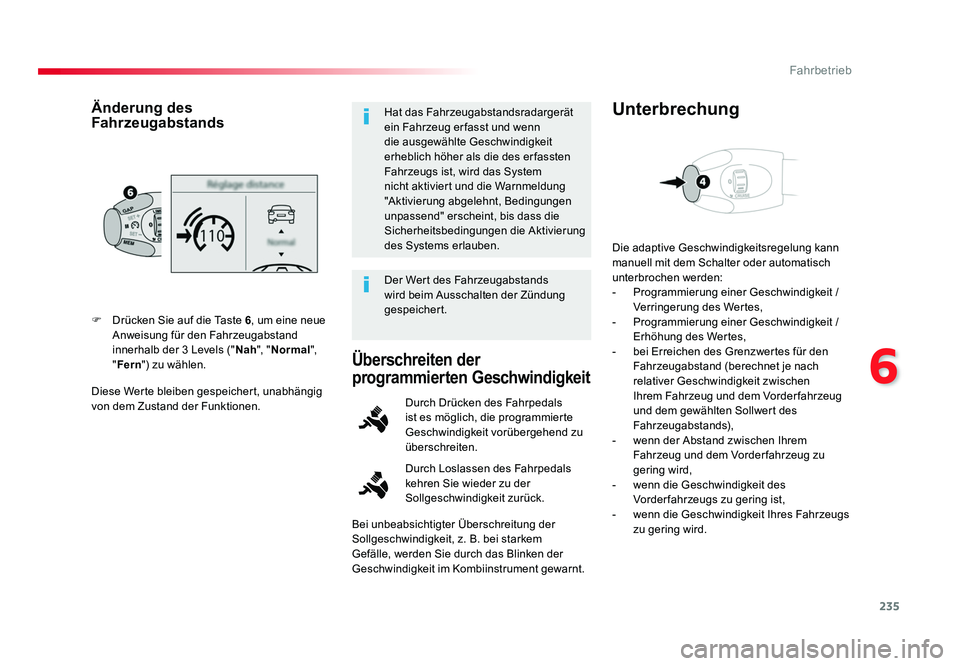

Page 235 of 504

235
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Diese Werte bleiben gespeichert, unabhängig
von dem Zustand der Funktionen. F Drücken Sie auf die Taste 6, um eine neue
Anweisung für den Fahrzeugabstand
innerhalb der 3 Levels (" Nah", "Normal ",
" Fern ") zu wählen.
Änderung des
FahrzeugabstandsHat das Fahrzeugabstandsradargerät
ein Fahrzeug er fasst und wenn
die ausgewählte Geschwindigkeit
erheblich höher als die des erfassten
Fahrzeugs ist, wird das System
nicht aktiviert und die Warnmeldung
"Aktivierung abgelehnt, Bedingungen
unpassend" erscheint, bis dass die
Sicherheitsbedingungen die Aktivierung
des Systems erlauben.
Der Wert des Fahrzeugabstands
wird beim Ausschalten der Zündung
gespeichert.
Überschreiten der
programmierten Geschwindigkeit
Durch Loslassen des Fahrpedals
kehren Sie wieder zu der
Sollgeschwindigkeit zurück. Durch Drücken des Fahrpedals
ist es möglich, die programmierte
Geschwindigkeit vorübergehend zu
überschreiten. Die adaptive Geschwindigkeitsregelung kann
manuell mit dem Schalter oder automatisch
unterbrochen werden:
-
Programmierung einer Geschwindigkeit /
Verringerung des Wertes,
- Programmierung einer Geschwindigkeit /
Erhöhung des Wertes,
- bei Erreichen des Grenzwertes für den
Fahrzeugabstand (berechnet je nach
relativer Geschwindigkeit zwischen
Ihrem Fahrzeug und dem Vorderfahrzeug
und dem gewählten Sollwert des
Fahrzeugabstands),
- wenn der Abstand zwischen Ihrem
Fahrzeug und dem Vorder fahrzeug zu
gering wird,
- wenn die Geschwindigkeit des Vorderfahrzeugs zu gering ist,
- wenn die Geschwindigkeit Ihres Fahrzeugs
zu gering wird.
Unterbrechung
Bei unbeabsichtigter Überschreitung der
Sollgeschwindigkeit, z. B. bei starkem
Gefälle, werden Sie durch das Blinken der
Geschwindigkeit im Kombiinstrument gewarnt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23529/07/2016 11:31
Page 236 of 504

236
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

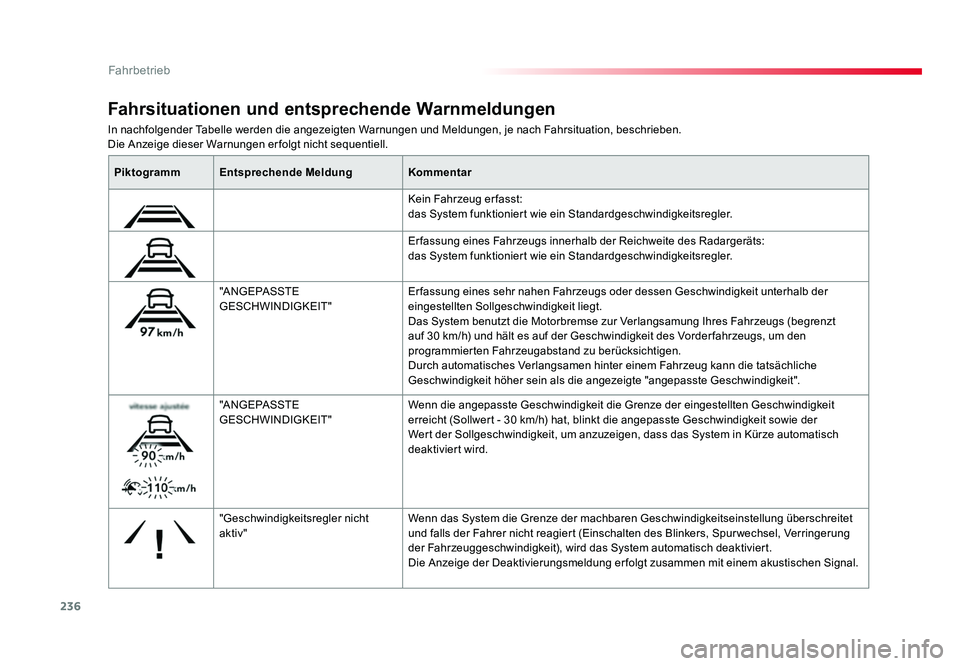

In nachfolgender Tabelle werden die angezeigten Warnungen und Meldungen, je nach Fahrsituation, beschrieben.
Die Anzeige dieser Warnungen erfolgt nicht sequentiell.
Fahrsituationen und entsprechende Warnmeldungen
PiktogrammEntsprechende Meldung Kommentar
Kein Fahrzeug erfasst:
das System funktioniert wie ein Standardgeschwindigkeitsregler.
Erfassung eines Fahrzeugs innerhalb der Reichweite des Radargeräts:
das System funktioniert wie ein Standardgeschwindigkeitsregler.
"ANGEPASSTE
GESCHWINDIGKEIT" Erfassung eines sehr nahen Fahrzeugs oder dessen Geschwindigkeit unterhalb der
eingestellten Sollgeschwindigkeit liegt.
Das System benutzt die Motorbremse zur Verlangsamung Ihres Fahrzeugs (begrenzt
auf 30 km/h) und hält es auf der Geschwindigkeit des Vorder fahrzeugs, um den
programmierten Fahrzeugabstand zu berücksichtigen.
Durch automatisches Verlangsamen hinter einem Fahrzeug kann die tatsächliche
Geschwindigkeit höher sein als die angezeigte "angepasste Geschwindigkeit".
"ANGEPASSTE
GESCHWINDIGKEIT" Wenn die angepasste Geschwindigkeit die Grenze der eingestellten Geschwindigkeit
erreicht (Sollwert - 30 km/h) hat, blinkt die angepasste Geschwindigkeit sowie der
Wert der Sollgeschwindigkeit, um anzuzeigen, dass das System in Kürze automatisch
deaktiviert wird.
"Geschwindigkeitsregler nicht
aktiv" Wenn das System die Grenze der machbaren Geschwindigkeitseinstellung überschreitet
und falls der Fahrer nicht reagiert (Einschalten des Blinkers, Spurwechsel, Verringerung
der Fahrzeuggeschwindigkeit), wird das System automatisch deaktiviert.
Die Anzeige der Deaktivierungsmeldung erfolgt zusammen mit einem akustischen Signal.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23629/07/2016 11:31
Page 237 of 504

237
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

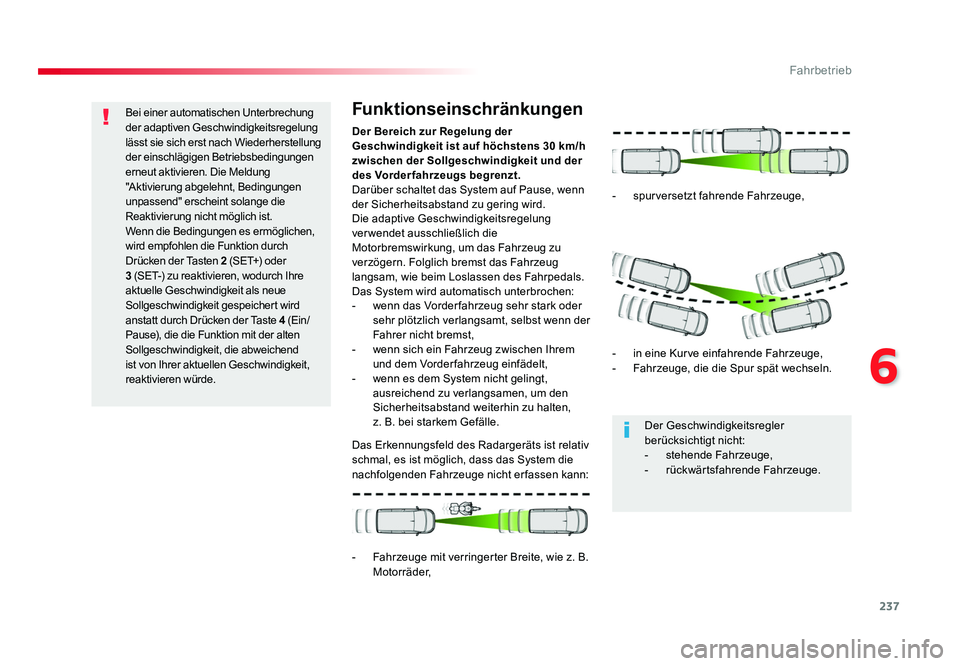

Bei einer automatischen Unterbrechung
der adaptiven Geschwindigkeitsregelung
lässt sie sich erst nach Wiederherstellung
der einschlägigen Betriebsbedingungen
erneut aktivieren. Die Meldung
"Aktivierung abgelehnt, Bedingungen
unpassend" erscheint solange die
Reaktivierung nicht möglich ist.
Wenn die Bedingungen es ermöglichen,
wird empfohlen die Funktion durch
Drücken der Tasten 2 (SET+) oder
3 (SET-) zu reaktivieren, wodurch Ihre
aktuelle Geschwindigkeit als neue
Sollgeschwindigkeit gespeichert wird
anstatt durch Drücken der Taste 4 (Ein/
Pause), die die Funktion mit der alten
Sollgeschwindigkeit, die abweichend
ist von Ihrer aktuellen Geschwindigkeit,
reaktivieren würde. Der Bereich zur Regelung der
Geschwindigkeit ist auf höchstens 30 km/h
zwischen der Sollgeschwindigkeit und der
des Vorderfahrzeugs begrenzt.
Darüber schaltet das System auf Pause, wenn
der Sicherheitsabstand zu gering wird.
Die adaptive Geschwindigkeitsregelung
ver wendet ausschließlich die
Motorbremswirkung, um das Fahrzeug zu
verzögern. Folglich bremst das Fahrzeug
langsam, wie beim Loslassen des Fahrpedals.
Das System wird automatisch unterbrochen:
- wenn das Vorder fahrzeug sehr stark oder
sehr plötzlich verlangsamt, selbst wenn der
Fahrer nicht bremst,
- wenn sich ein Fahrzeug zwischen Ihrem und dem Vorderfahrzeug einfädelt,
- wenn es dem System nicht gelingt, ausreichend zu verlangsamen, um den
Sicherheitsabstand weiterhin zu halten,
z. B. bei starkem Gefälle.Funktionseinschränkungen
Das Erkennungsfeld des Radargeräts ist relativ
schmal, es ist möglich, dass das System die
nachfolgenden Fahrzeuge nicht erfassen kann:
- Fahrzeuge mit verringerter Breite, wie z. B.
M o t o r r ä d e r, -
spurversetzt fahrende Fahrzeuge,
- in eine Kurve einfahrende Fahrzeuge,
- Fahrzeuge, die die Spur spät wechseln.
Der Geschwindigkeitsregler
berücksichtigt nicht:
- stehende Fahrzeuge,
- rückwärtsfahrende Fahrzeuge.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23729/07/2016 11:31
Page 238 of 504

238
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

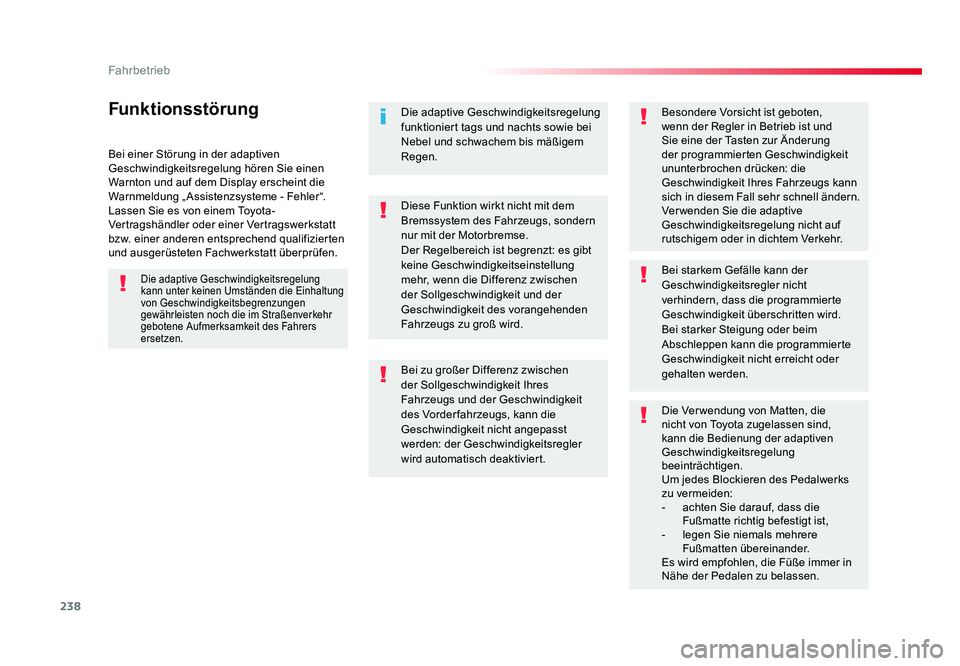

Bei einer Störung in der adaptiven
Geschwindigkeitsregelung hören Sie einen
Warnton und auf dem Display erscheint die
Warnmeldung „Assistenzsysteme - Fehler“.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungDie adaptive Geschwindigkeitsregelung
funktioniert tags und nachts sowie bei
Nebel und schwachem bis mäßigem
Regen.Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindigkeit
ununterbrochen drücken: die
Geschwindigkeit Ihres Fahrzeugs kann
sich in diesem Fall sehr schnell ändern.
Verwenden Sie die adaptive
Geschwindigkeitsregelung nicht auf
rutschigem oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder beim
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht oder
gehalten werden.
Die Ver wendung von Matten, die
nicht von Toyota zugelassen sind,
kann die Bedienung der adaptiven
Geschwindigkeitsregelung
beeinträchtigen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass die
Fußmatte richtig befestigt ist,
- legen Sie niemals mehrere
Fußmatten übereinander.
Es wird empfohlen, die Füße immer in
Nähe der Pedalen zu belassen.
Bei zu großer Differenz zwischen
der Sollgeschwindigkeit Ihres
Fahrzeugs und der Geschwindigkeit
des Vorder fahrzeugs, kann die
Geschwindigkeit nicht angepasst
werden: der Geschwindigkeitsregler
wird automatisch deaktiviert. Diese Funktion wirkt nicht mit dem
Bremssystem des Fahrzeugs, sondern
nur mit der Motorbremse.
Der Regelbereich ist begrenzt: es gibt
keine Geschwindigkeitseinstellung
mehr, wenn die Differenz zwischen
der Sollgeschwindigkeit und der
Geschwindigkeit des vorangehenden
Fahrzeugs zu groß wird.
Die adaptive Geschwindigkeitsregelung
kann unter keinen Umständen die Einhaltung
von Geschwindigkeitsbegrenzungen
gewährleisten noch die im Straßenverkehr
gebotene Aufmerksamkeit des Fahrers
ersetzen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23829/07/2016 11:31
Page 239 of 504

239
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

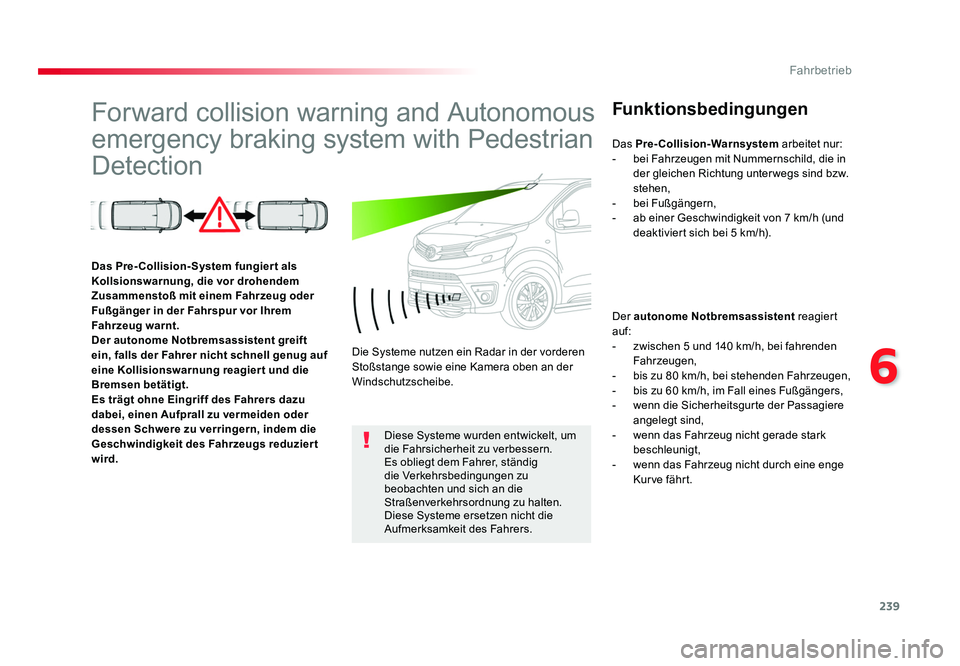

Forward collision warning and Autonomous
emergency braking system with Pedestrian
DetectionFunktionsbedingungen
Der autonome Notbremsassistent reagiert
auf:
- zwischen 5 und 140 km/h, bei fahrenden Fahrzeugen,
- bis zu 80 km/h, bei stehenden Fahrzeugen,
- bis zu 60 km/h, im Fall eines Fußgängers,
- wenn die Sicherheitsgurte der Passagiere
angelegt sind,
- wenn das Fahrzeug nicht gerade stark beschleunigt,
- wenn das Fahrzeug nicht durch eine enge Kurve fährt.
Das Pre-Collision-System fungiert als
Kollsionswarnung, die vor drohendem
Zusammenstoß mit einem Fahrzeug oder
Fußgänger in der Fahrspur vor Ihrem
Fahrzeug warnt.
Der autonome Notbremsassistent greift
ein, falls der Fahrer nicht schnell genug auf
eine Kollisionswarnung reagiert und die
Bremsen betätigt.
Es
trägt ohne Eingriff des Fahrers dazu
dabei, einen Aufprall zu vermeiden oder
dessen Schwere zu verringern, indem die
Geschwindigkeit des Fahrzeugs reduziert
wird. Die Systeme nutzen ein Radar in der vorderen
Stoßstange sowie eine Kamera oben an der
Windschutzscheibe.
Diese Systeme wurden entwickelt, um
die Fahrsicherheit zu verbessern.
Es obliegt dem Fahrer, ständig
die Verkehrsbedingungen zu
beobachten und sich an die
Straßenverkehrsordnung zu halten.
Diese Systeme ersetzen nicht die
Aufmerksamkeit des Fahrers. Das Pre-Collision-Warnsystem
arbeitet nur:
- bei Fahrzeugen mit Nummernschild, die in der gleichen Richtung unterwegs sind bzw.
stehen,
- bei Fußgängern,
- ab einer Geschwindigkeit von 7 km/h (und deaktiviert sich bei 5 km/h).
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23929/07/2016 11:31
Page 240 of 504

240
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

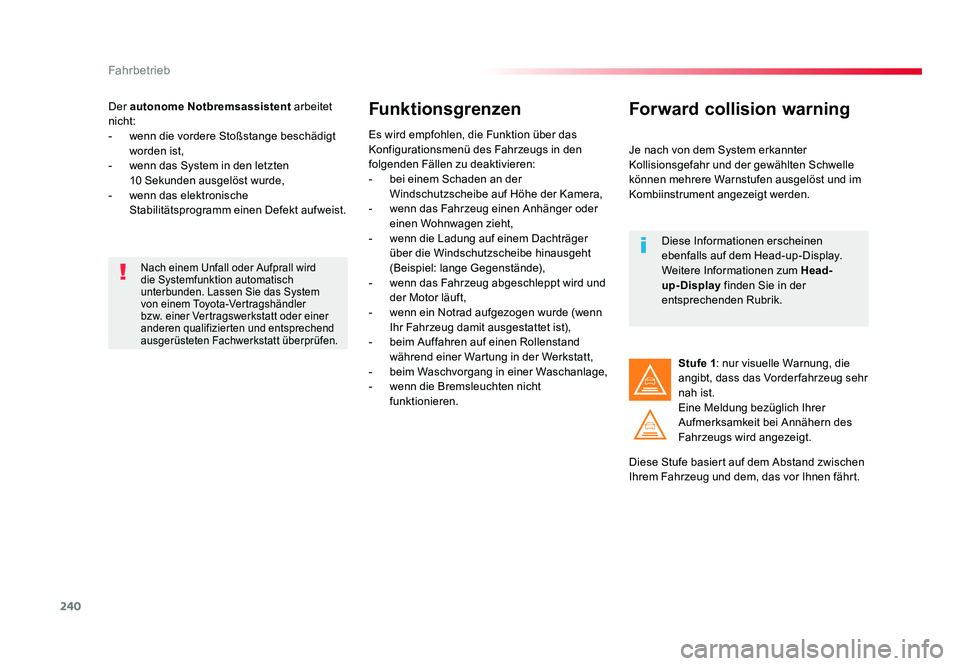

Der autonome Notbremsassistent arbeitet
nicht:
- wenn die vordere Stoßstange beschädigt worden ist,
- wenn das System in den letzten 10 Sekunden ausgelöst wurde,
- wenn das elektronische
Stabilitätsprogramm einen Defekt aufweist.Funktionsgrenzen
Es wird empfohlen, die Funktion über das
Konfigurationsmenü des Fahrzeugs in den
folgenden Fällen zu deaktivieren:
- bei einem Schaden an der
Windschutzscheibe auf Höhe der Kamera,
- wenn das Fahrzeug einen Anhänger oder
einen Wohnwagen zieht,
- wenn die Ladung auf einem Dachträger über die Windschutzscheibe hinausgeht
(Beispiel: lange Gegenstände),
- wenn das Fahrzeug abgeschleppt wird und der Motor läuft,
- wenn ein Notrad aufgezogen wurde (wenn Ihr Fahrzeug damit ausgestattet ist),
- beim Auffahren auf einen Rollenstand
während einer Wartung in der Werkstatt,
- beim Waschvorgang in einer Waschanlage,
- wenn die Bremsleuchten nicht funktionieren.
Nach einem Unfall oder Aufprall wird
die Systemfunktion automatisch
unterbunden. Lassen Sie das System
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Forward collision warning
Je nach von dem System erkannter
Kollisionsgefahr und der gewählten Schwelle
können mehrere Warnstufen ausgelöst und im
Kombiinstrument angezeigt werden.
Diese Stufe basiert auf dem Abstand zwischen
Ihrem Fahrzeug und dem, das vor Ihnen fährt. Stufe 1
: nur visuelle Warnung, die
angibt, dass das Vorderfahrzeug sehr
nah ist.
Eine Meldung bezüglich Ihrer
Aufmerksamkeit bei Annähern des
Fahrzeugs wird angezeigt.
Diese Informationen erscheinen
ebenfalls auf dem Head-up-Display.
Weitere Informationen zum
Head-
up-Display finden Sie in der
entsprechenden Rubrik.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24029/07/2016 11:31
