Page 241 of 504

241
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

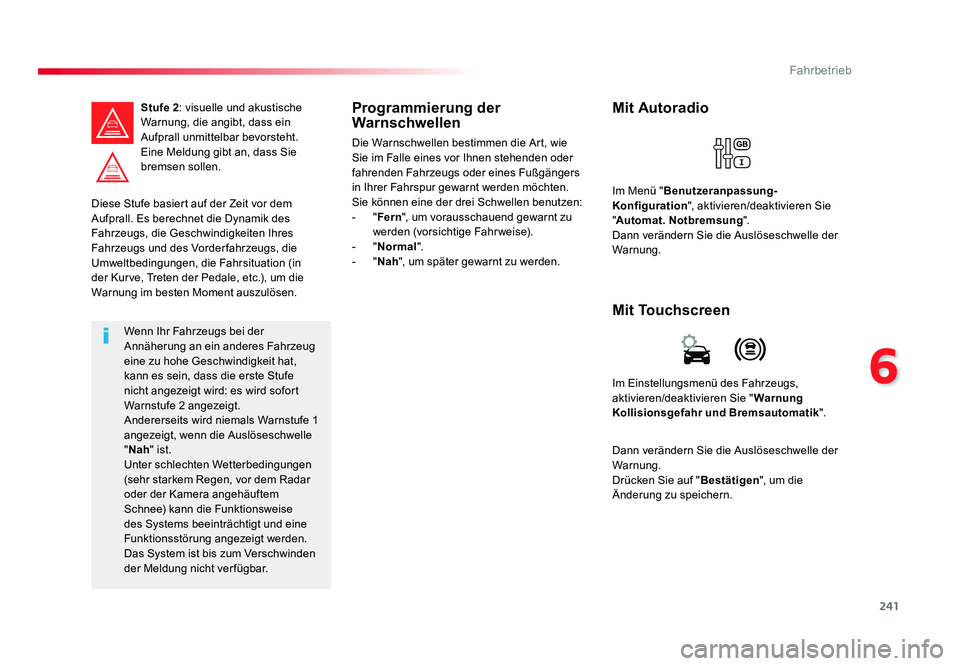

Diese Stufe basiert auf der Zeit vor dem
Aufprall. Es berechnet die Dynamik des
Fahrzeugs, die Geschwindigkeiten Ihres
Fahrzeugs und des Vorderfahrzeugs, die
Umweltbedingungen, die Fahrsituation (in
der Kurve, Treten der Pedale, etc.), um die
Warnung im besten Moment auszulösen.Stufe 2
: visuelle und akustische
Warnung, die angibt, dass ein
Aufprall unmittelbar bevorsteht.
Eine Meldung gibt an, dass Sie
bremsen sollen.
Wenn Ihr Fahrzeugs bei der
Annäherung an ein anderes Fahrzeug
eine zu hohe Geschwindigkeit hat,
kann es sein, dass die erste Stufe
nicht angezeigt wird: es wird sofort
Warnstufe 2 angezeigt.
Andererseits wird niemals Warnstufe 1
angezeigt, wenn die Auslöseschwelle
" Nah " ist.
Unter schlechten Wetterbedingungen
(sehr starkem Regen, vor dem Radar
oder der Kamera angehäuftem
Schnee) kann die Funktionsweise
des Systems beeinträchtigt und eine
Funktionsstörung angezeigt werden.
Das System ist bis zum Verschwinden
der Meldung nicht verfügbar.
Programmierung der
Warnschwellen
Die Warnschwellen bestimmen die Art, wie
Sie im Falle eines vor Ihnen stehenden oder
fahrenden Fahrzeugs oder eines Fußgängers
in Ihrer Fahrspur gewarnt werden möchten.
Sie können eine der drei Schwellen benutzen:
- " Fern", um vorausschauend gewarnt zu
werden (vorsichtige Fahrweise).
- " Normal ".
- " Nah", um später gewarnt zu werden.
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "Warnung
Kollisionsgefahr und Bremsautomatik ".
Mit Touchscreen Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Automat. Notbremsung ".
Dann verändern Sie die Auslöseschwelle der
Warnung.
Dann verändern Sie die Auslöseschwelle der
Warnung.
Drücken Sie auf " Bestätigen", um die
Änderung zu speichern.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24129/07/2016 11:31
Page 242 of 504

242
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

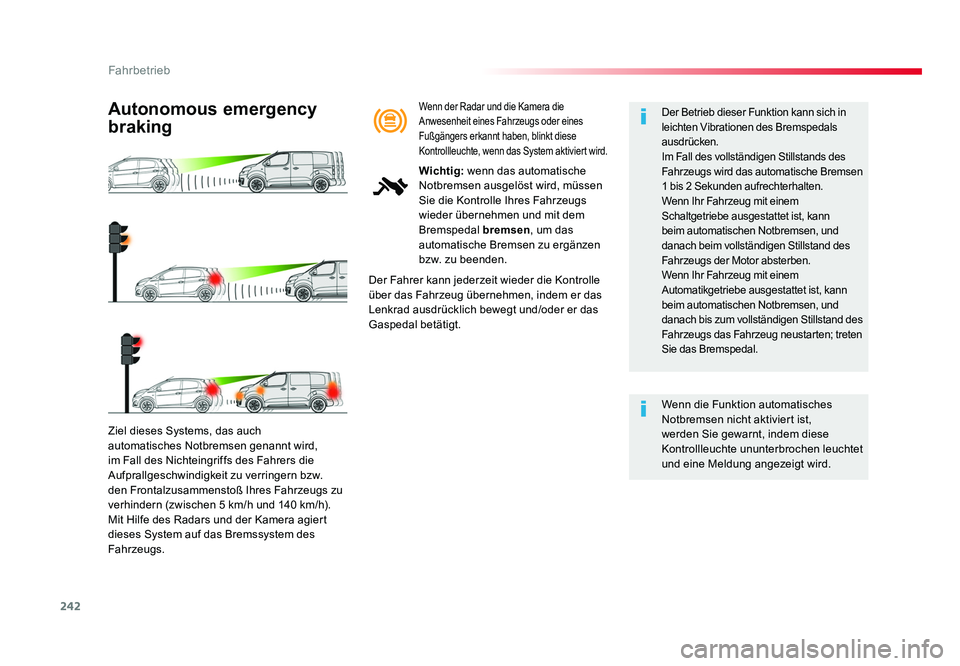

Ziel dieses Systems, das auch
automatisches Notbremsen genannt wird,
im Fall des Nichteingriffs des Fahrers die
Aufprallgeschwindigkeit zu verringern bzw.
den Frontalzusammenstoß Ihres Fahrzeugs zu
verhindern (zwischen 5 km/h und 140 km/h).
Mit Hilfe des Radars und der Kamera agiert
dieses System auf das Bremssystem des
Fahrzeugs.
Autonomous emergency
braking
Der Fahrer kann jederzeit wieder die Kontrolle
über das Fahrzeug übernehmen, indem er das
Lenkrad ausdrücklich bewegt und/oder er das
Gaspedal betätigt.
Der Betrieb dieser Funktion kann sich in
leichten Vibrationen des Bremspedals
ausdrücken.
Im Fall des vollständigen Stillstands des
Fahrzeugs wird das automatische Bremsen
1 bis 2 Sekunden aufrechterhalten.
Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, kann
beim automatischen Notbremsen, und
danach beim vollständigen Stillstand des
Fahrzeugs der Motor absterben.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, kann
beim automatischen Notbremsen, und
danach bis zum vollständigen Stillstand des
Fahrzeugs das Fahrzeug neustarten; treten
Sie das Bremspedal.
Wenn die Funktion automatisches
Notbremsen nicht aktiviert ist,
werden Sie gewarnt, indem diese
Kontrollleuchte ununterbrochen leuchtet
und eine Meldung angezeigt wird.
Wenn der Radar und die Kamera die
Anwesenheit eines Fahrzeugs oder eines
Fußgängers erkannt haben, blinkt diese
Kontrollleuchte, wenn das System aktiviert wird.
Wichtig: wenn das automatische
Notbremsen ausgelöst wird, müssen
Sie die Kontrolle Ihres Fahrzeugs
wieder übernehmen und mit dem
Bremspedal bremsen, um das
automatische Bremsen zu ergänzen
bzw. zu beenden.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24229/07/2016 11:31
Page 243 of 504

243
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

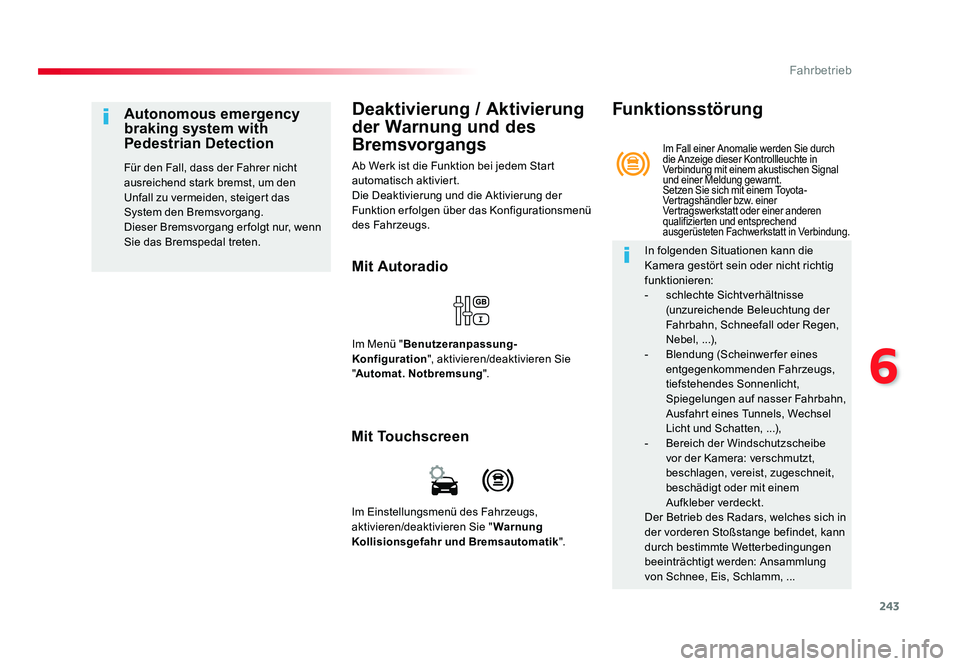

Deaktivierung / Aktivierung
der Warnung und des
Bremsvorgangs
Ab Werk ist die Funktion bei jedem Start
automatisch aktiviert.
Die Deaktivierung und die Aktivierung der
Funktion erfolgen über das Konfigurationsmenü
des Fahrzeugs.
Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Automat. Notbremsung ".
Autonomous emergency
braking system with
Pedestrian Detection
Für den Fall, dass der Fahrer nicht
ausreichend stark bremst, um den
Unfall zu vermeiden, steigert das
System den Bremsvorgang.
Dieser Bremsvorgang erfolgt nur, wenn
Sie das Bremspedal treten.
Mit Touchscreen
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie " Warnung
Kollisionsgefahr und Bremsautomatik ".
Im Fall einer Anomalie werden Sie durch
die Anzeige dieser Kontrollleuchte in
Verbindung mit einem akustischen Signal
und einer Meldung gewarnt.
Setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Funktionsstörung
In folgenden Situationen kann die
Kamera gestört sein oder nicht richtig
funktionieren:
- schlechte Sichtverhältnisse
(unzureichende Beleuchtung der
Fahrbahn, Schneefall oder Regen,
Nebel, ...),
- Blendung (Scheinwerfer eines
entgegenkommenden Fahrzeugs,
tiefstehendes Sonnenlicht,
Spiegelungen auf nasser Fahrbahn,
Ausfahrt eines Tunnels, Wechsel
Licht und Schatten, ...),
- Bereich der Windschutzscheibe
vor der Kamera: verschmutzt,
beschlagen, vereist, zugeschneit,
beschädigt oder mit einem
Aufkleber verdeckt.
Der Betrieb des Radars, welches sich in
der vorderen Stoßstange befindet, kann
durch bestimmte Wetterbedingungen
beeinträchtigt werden: Ansammlung
von Schnee, Eis, Schlamm, ...
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24329/07/2016 11:31
Page 244 of 504

244
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

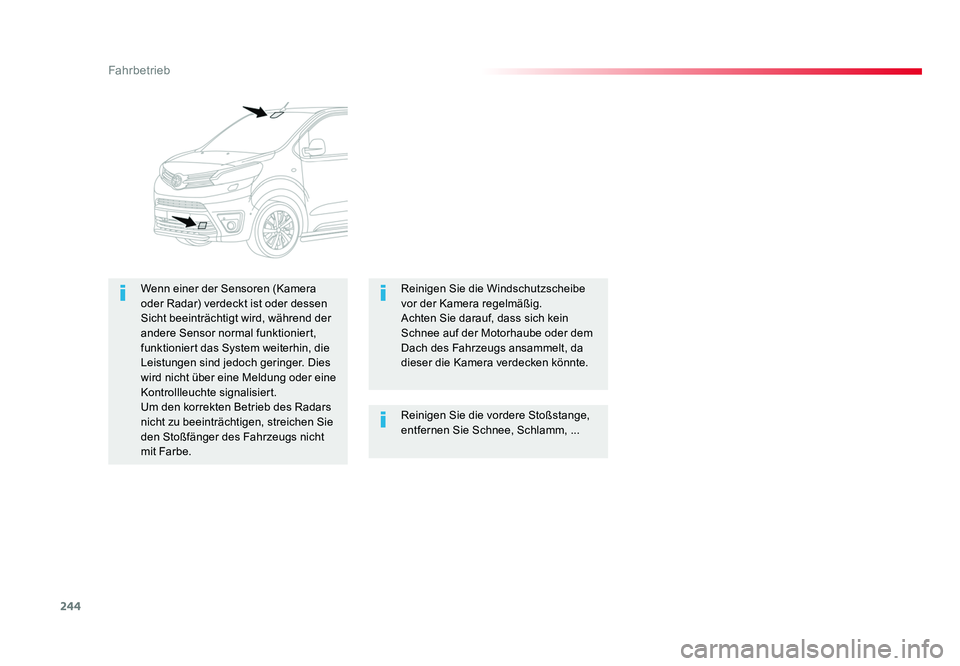

Reinigen Sie die vordere Stoßstange,
entfernen Sie Schnee, Schlamm, ...
Wenn einer der Sensoren (Kamera
oder Radar) verdeckt ist oder dessen
Sicht beeinträchtigt wird, während der
andere Sensor normal funktioniert,
funktioniert das System weiterhin, die
Leistungen sind jedoch geringer. Dies
wird nicht über eine Meldung oder eine
Kontrollleuchte signalisiert.
Um den korrekten Betrieb des Radars
nicht zu beeinträchtigen, streichen Sie
den Stoßfänger des Fahrzeugs nicht
mit Farbe. Reinigen Sie die Windschutzscheibe
vor der Kamera regelmäßig.
Achten Sie darauf, dass sich kein
Schnee auf der Motorhaube oder dem
Dach des Fahrzeugs ansammelt, da
dieser die Kamera verdecken könnte.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24429/07/2016 11:31
Page 245 of 504

245
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

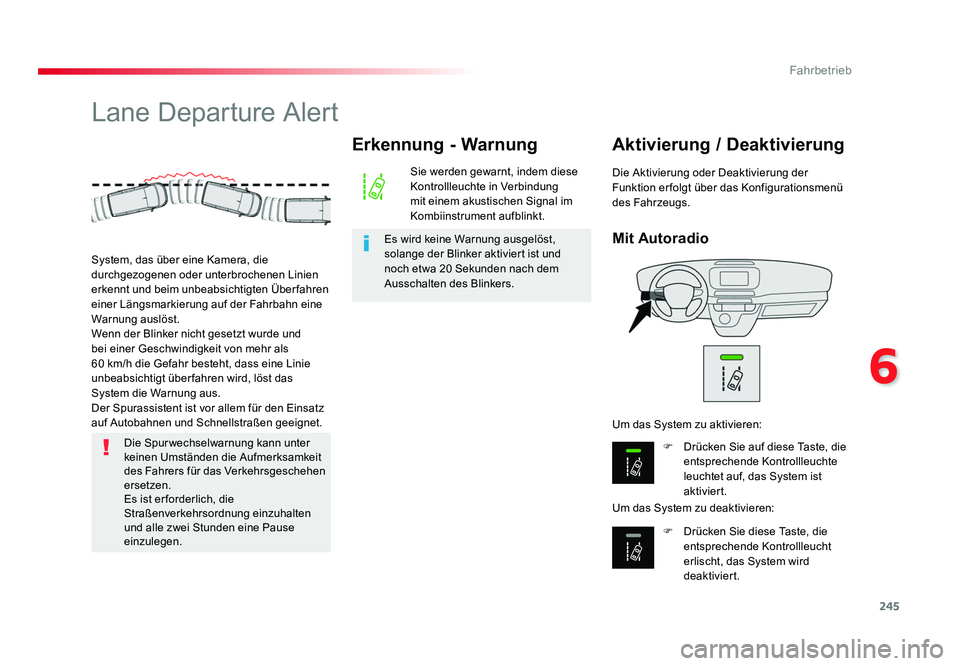

Lane Departure Alert
Mit Autoradio
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die entsprechende Kontrollleuchte
leuchtet auf, das System ist
aktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren: Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
System, das über eine Kamera, die
durchgezogenen oder unterbrochenen Linien
erkennt und beim unbeabsichtigten Überfahren
einer Längsmarkierung auf der Fahrbahn eine
Warnung auslöst.
Wenn der Blinker nicht gesetzt wurde und
bei einer Geschwindigkeit von mehr als
60 km/h die Gefahr besteht, dass eine Linie
unbeabsichtigt über fahren wird, löst das
System die Warnung aus.
Der Spurassistent ist vor allem für den Einsatz
auf Autobahnen und Schnellstraßen geeignet.
Erkennung - Warnung
Sie werden gewarnt, indem diese
Kontrollleuchte in Verbindung
mit einem akustischen Signal im
Kombiinstrument aufblinkt.
Es wird keine Warnung ausgelöst,
solange der Blinker aktiviert ist und
noch etwa 20 Sekunden nach dem
Ausschalten des Blinkers.
Die Spur wechselwarnung kann unter
keinen Umständen die Aufmerksamkeit
des Fahrers für das Verkehrsgeschehen
ersetzen.
Es ist er forderlich, die
Straßenverkehrsordnung einzuhalten
und alle zwei Stunden eine Pause
einzulegen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24529/07/2016 11:31
Page 246 of 504

246
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

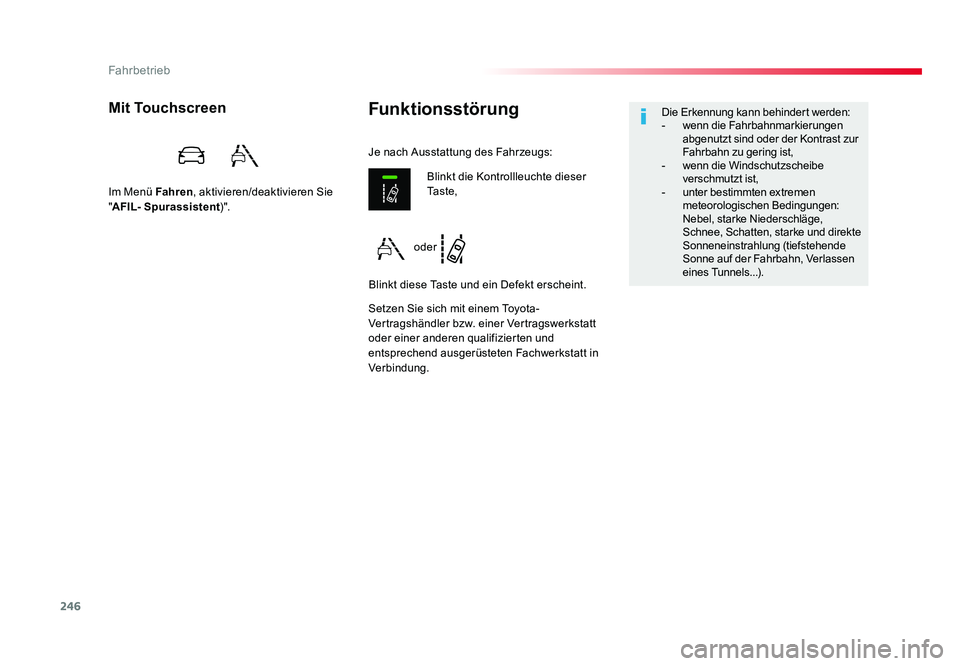

FunktionsstörungMit Touchscreen
Im Menü Fahren, aktivieren/deaktivieren Sie
" AFIL- Spurassistent )".
Setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.Blinkt die Kontrollleuchte dieser
Ta s t e ,
Blinkt diese Taste und ein Defekt erscheint.
Je nach Ausstattung des Fahrzeugs:
Die Erkennung kann behindert werden:
-
wenn die Fahrbahnmarkierungen
abgenutzt sind oder der Kontrast zur
Fahrbahn zu gering ist,
- wenn die Windschutzscheibe
verschmutzt ist,
- unter bestimmten extremen
meteorologischen Bedingungen:
Nebel, starke Niederschläge,
Schnee, Schatten, starke und direkte
Sonneneinstrahlung (tiefstehende
Sonne auf der Fahrbahn, Verlassen
eines Tunnels...).
oder
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24629/07/2016 11:31
Page 247 of 504

247
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

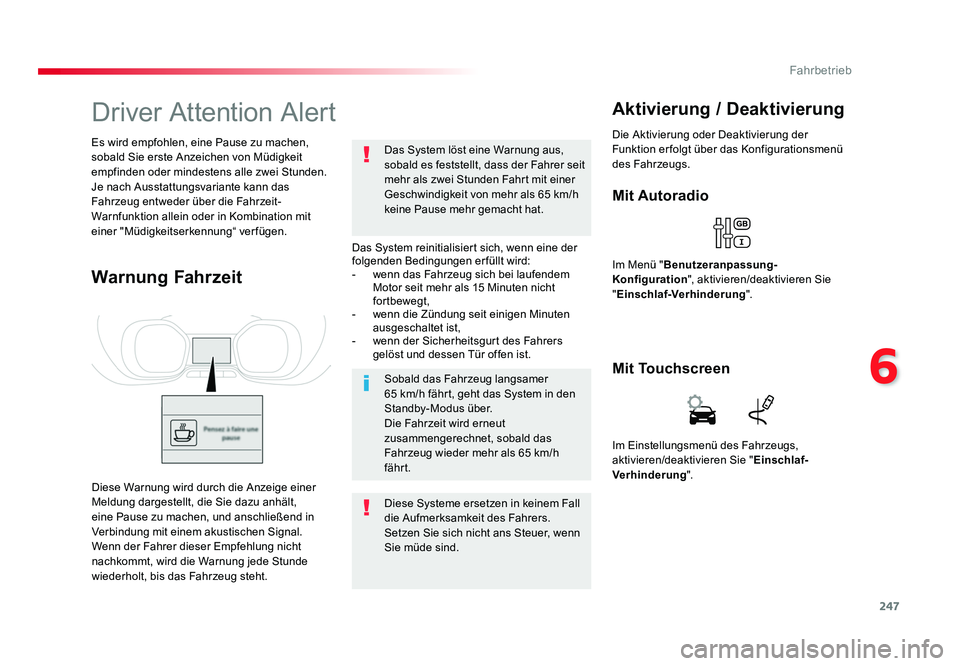

Driver Attention Alert
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
- wenn das Fahrzeug sich bei laufendem
Motor seit mehr als 15 Minuten nicht
fortbewegt,
- wenn die Zündung seit einigen Minuten
ausgeschaltet ist,
- wenn der Sicherheitsgurt des Fahrers
gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer
65 km/h fährt, geht das System in den
Standby-Modus über.
Die Fahrzeit wird erneut
zusammengerechnet, sobald das
Fahrzeug wieder mehr als 65 km/h
fährt.
Diese Systeme ersetzen in keinem Fall
die Aufmerksamkeit des Fahrers.
Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind. Das System löst eine Warnung aus,
sobald es feststellt, dass der Fahrer seit
mehr als zwei Stunden Fahrt mit einer
Geschwindigkeit von mehr als 65 km/h
keine Pause mehr gemacht hat.
Es wird empfohlen, eine Pause zu machen,
sobald Sie erste Anzeichen von Müdigkeit
empfinden oder mindestens alle zwei Stunden.
Je nach Ausstattungsvariante kann das
Fahrzeug entweder über die Fahrzeit-
Warnfunktion allein oder in Kombination mit
einer "Müdigkeitserkennung“ verfügen.
Warnung Fahrzeit
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einschlaf-Verhinderung ".
Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Diese Warnung wird durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält,
eine Pause zu machen, und anschließend in
Verbindung mit einem akustischen Signal.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung jede Stunde
wiederholt, bis das Fahrzeug steht. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "
Einschlaf-
Verhinderung ".
Mit Touchscreen
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24729/07/2016 11:31

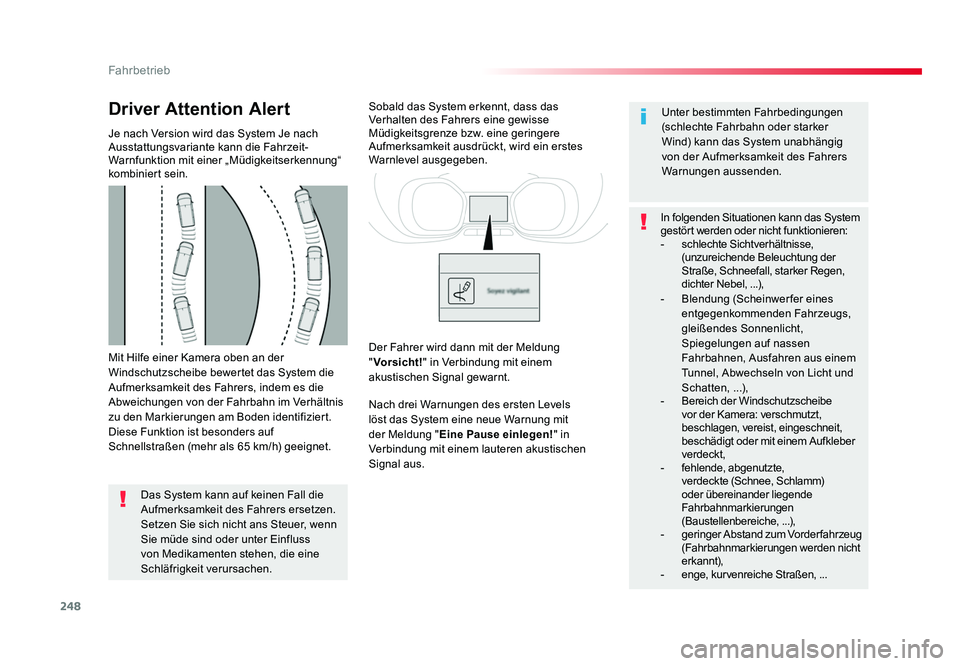

Page 248 of 504

248
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Mit Hilfe einer Kamera oben an der
Windschutzscheibe bewertet das System die
Aufmerksamkeit des Fahrers, indem es die
Abweichungen von der Fahrbahn im Verhältnis
zu den Markierungen am Boden identifiziert.
Diese Funktion ist besonders auf
Schnellstraßen (mehr als 65 km/h) geeignet.
Driver Attention Alert
Je nach Version wird das System Je nach
Ausstattungsvariante kann die Fahrzeit-
Warnfunktion mit einer „Müdigkeitserkennung“
kombiniert sein.Das System kann auf keinen Fall die
Aufmerksamkeit des Fahrers ersetzen.
Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind oder unter Einfluss
von Medikamenten stehen, die eine
Schläfrigkeit verursachen. Sobald das System erkennt, dass das
Verhalten des Fahrers eine gewisse
Müdigkeitsgrenze bzw. eine geringere
Aufmerksamkeit ausdrückt, wird ein erstes
Warnlevel ausgegeben.
Nach drei Warnungen des ersten Levels
löst das System eine neue Warnung mit
der Meldung "
Eine Pause einlegen! " in
Verbindung mit einem lauteren akustischen
Signal aus. Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker
Wind) kann das System unabhängig
von der Aufmerksamkeit des Fahrers
Warnungen aussenden.
In folgenden Situationen kann das System
gestört werden oder nicht funktionieren:
- schlechte Sichtverhältnisse,
(unzureichende Beleuchtung der
Straße, Schneefall, starker Regen,
dichter Nebel, ...),
- Blendung (Scheinwerfer eines
entgegenkommenden Fahrzeugs,
gleißendes Sonnenlicht,
Spiegelungen auf nassen
Fahrbahnen, Ausfahren aus einem
Tunnel, Abwechseln von Licht und
Schatten, ...),
- Bereich der Windschutzscheibe
vor der Kamera: verschmutzt,
beschlagen, vereist, eingeschneit,
beschädigt oder mit einem Aufkleber
verdeckt,
- fehlende, abgenutzte,
verdeckte (Schnee, Schlamm)
oder übereinander liegende
Fahrbahnmarkierungen
(Baustellenbereiche, ...),
- geringer Abstand zum Vorderfahrzeug
(Fahrbahnmarkierungen werden nicht
erkannt),
- enge, kurvenreiche Straßen, ...
Der Fahrer wird dann mit der Meldung
"
Vorsicht! " in Verbindung mit einem
akustischen Signal gewarnt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24829/07/2016 11:31

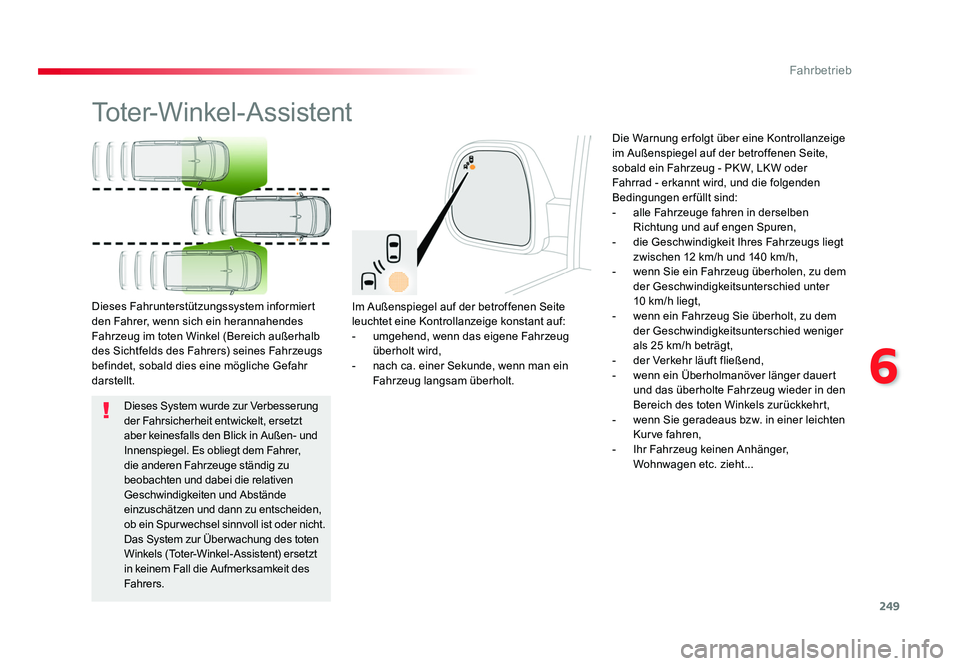

Page 249 of 504

249
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Toter-Winkel-Assistent
Im Außenspiegel auf der betroffenen Seite
leuchtet eine Kontrollanzeige konstant auf:
- umgehend, wenn das eigene Fahrzeug
überholt wird,
- nach ca. einer Sekunde, wenn man ein Fahrzeug langsam überholt.
Dieses Fahrunterstützungssystem informiert
den Fahrer, wenn sich ein herannahendes
Fahrzeug im toten Winkel (Bereich außerhalb
des Sichtfelds des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr
darstellt. Die Warnung erfolgt über eine Kontrollanzeige
im Außenspiegel auf der betroffenen Seite,
sobald ein Fahrzeug - PK W, LK W oder
Fahrrad
- erkannt wird, und die folgenden
Bedingungen erfüllt sind:
- alle Fahrzeuge fahren in derselben
Richtung und auf engen Spuren,
- die Geschwindigkeit Ihres Fahrzeugs liegt
zwischen 12 km/h und 140 km/h,
- wenn Sie ein Fahrzeug überholen, zu dem der Geschwindigkeitsunterschied unter
10 km/h liegt,
- wenn ein Fahrzeug Sie überholt, zu dem der Geschwindigkeitsunterschied weniger
als 25 km/h beträgt,
- der Verkehr läuft fließend,
- wenn ein Überholmanöver länger dauert
und das überholte Fahrzeug wieder in den
Bereich des toten Winkels zurückkehrt,
- wenn Sie geradeaus bzw. in einer leichten Kurve fahren,
- Ihr Fahrzeug keinen Anhänger,
Wohnwagen etc. zieht...
Dieses System wurde zur Verbesserung
der Fahrsicherheit entwickelt, ersetzt
aber keinesfalls den Blick in Außen- und
Innenspiegel. Es obliegt dem Fahrer,
die anderen Fahrzeuge ständig zu
beobachten und dabei die relativen
Geschwindigkeiten und Abstände
einzuschätzen und dann zu entscheiden,
ob ein Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten
Winkels (Toter-Winkel-Assistent) ersetzt
in keinem Fall die Aufmerksamkeit des
Fahrers.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 24929/07/2016 11:31

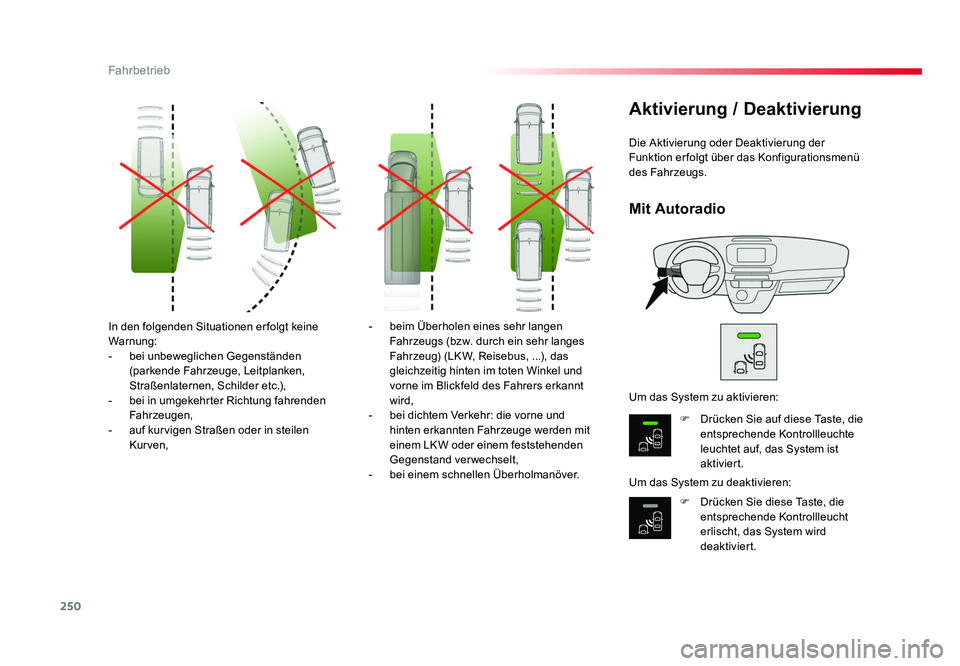

Page 250 of 504

250
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
In den folgenden Situationen erfolgt keine
Warnung:
- bei unbeweglichen Gegenständen
(parkende Fahrzeuge, Leitplanken,
Straßenlaternen, Schilder etc.),
- bei in umgekehrter Richtung fahrenden
Fahrzeugen,
- auf kurvigen Straßen oder in steilen Kur ven, -
beim Überholen eines sehr langen
Fahrzeugs (bzw. durch ein sehr langes
Fahrzeug) (LK W, Reisebus, ...), das
gleichzeitig hinten im toten Winkel und
vorne im Blickfeld des Fahrers erkannt
wird,
- bei dichtem Verkehr: die vorne und hinten erkannten Fahrzeuge werden mit
einem LKW oder einem feststehenden
Gegenstand verwechselt,
- bei einem schnellen Überholmanöver. Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist
aktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren:
Mit Autoradio
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 25029/07/2016 11:31
