TOYOTA PROACE VERSO 2018 Manuale duso (in Italian)

81
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente.Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente.

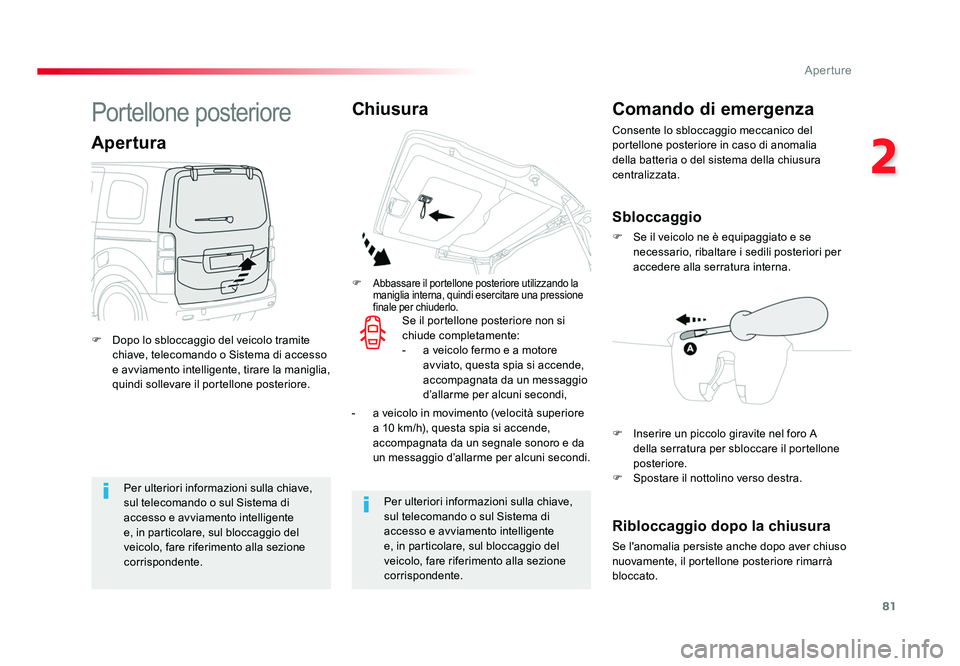

Portellone posteriore
F
Dopo lo sbloccaggio del veicolo tramite
chiave, telecomando o Sistema di accesso
e avviamento intelligente, tirare la maniglia,
quindi sollevare il portellone posteriore.
Apertura
F Abbassare il portellone posteriore utilizzando la
maniglia interna, quindi esercitare una pressione
finale per chiuderlo.
Chiusura Comando di emergenza
Consente lo sbloccaggio meccanico del
portellone posteriore in caso di anomalia
della batteria o del sistema della chiusura
centralizzata.
Sbloccaggio
F Se il veicolo ne è equipaggiato e se
necessario, ribaltare i sedili posteriori per
accedere alla serratura interna.
Ribloccaggio dopo la chiusura
Se l'anomalia persiste anche dopo aver chiuso
nuovamente, il portellone posteriore rimarrà
bloccato.
Se il portellone posteriore non si
chiude completamente:
- a veicolo fermo e a motore
avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
F Inserire un piccolo giravite nel foro A della serratura per sbloccare il portellone
posteriore.
F Spostare il nottolino verso destra.
- a veicolo in movimento (velocità superiore
a 10 km/h), questa spia si accende,
accompagnata da un segnale sonoro e da
un messaggio d’allarme per alcuni secondi.
Proace-Verso_IT.indb 8110/08/2016 12:19

82
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente.Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente.
Il portellone posteriore e il relativo
schermo non possono essere aperti
contemporaneamente, per evitare di
danneggiarli.

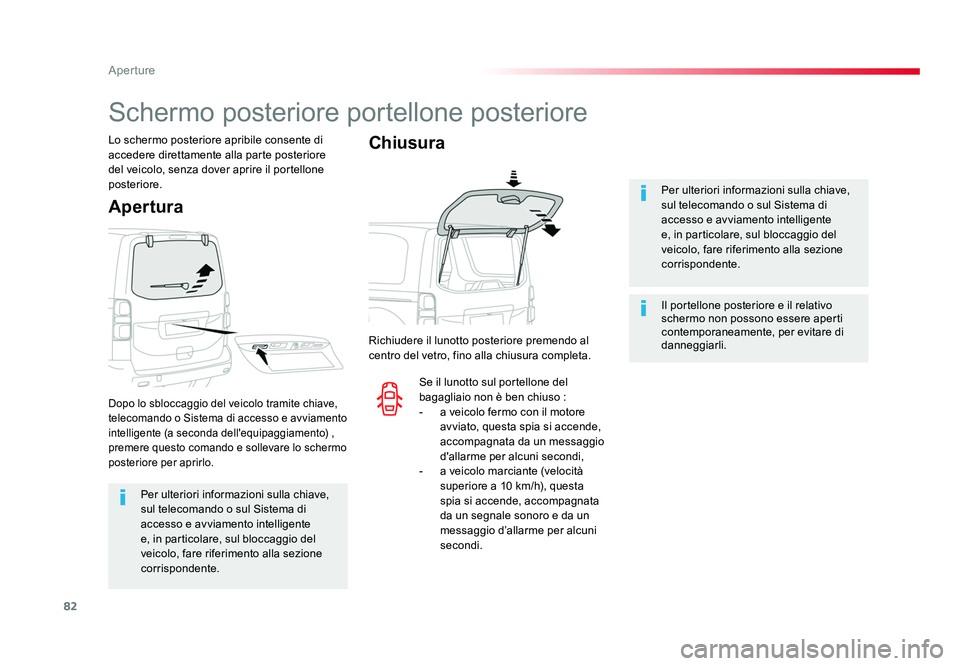

Schermo posteriore portellone posteriore
Lo schermo posteriore apribile consente di
accedere direttamente alla parte posteriore
del veicolo, senza dover aprire il portellone
posteriore.
Apertura
Chiusura
Dopo lo sbloccaggio del veicolo tramite chiave,
telecomando o Sistema di accesso e avviamento
intelligente (a seconda dell'equipaggiamento) ,
premere questo comando e sollevare lo schermo
posteriore per aprirlo.
Richiudere il lunotto posteriore premendo al
centro del vetro, fino alla chiusura completa.
Se il lunotto sul portellone del
bagagliaio non è ben chiuso :
- a veicolo fermo con il motore avviato, questa spia si accende,
accompagnata da un messaggio
d'allarme per alcuni secondi,
- a veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d’allarme per alcuni
secondi.
Proace-Verso_IT.indb 8210/08/2016 12:19

83
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

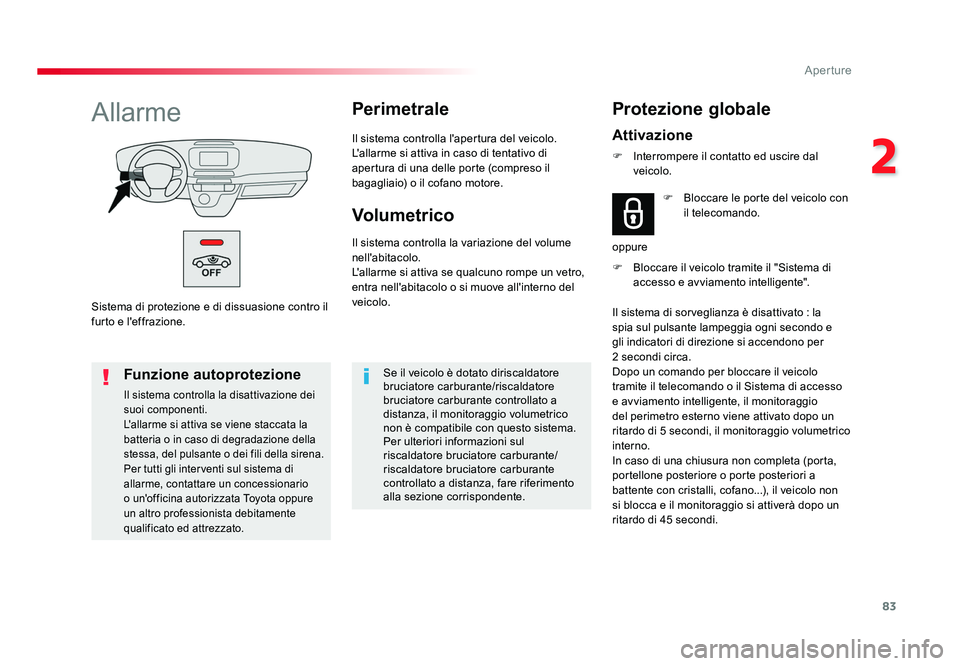

Sistema di protezione e di dissuasione contro il
furto e l'effrazione.
AllarmePerimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di
apertura di una delle porte (compreso il
bagagliaio) o il cofano motore.
Funzione autoprotezione
Il sistema controlla la disattivazione dei
suoi componenti.
L'allarme si attiva se viene staccata la
batteria o in caso di degradazione della
stessa, del pulsante o dei fili della sirena.
Per tutti gli interventi sul sistema di
allarme, contattare un concessionario
o un'officina autorizzata Toyota oppure
un altro professionista debitamente
qualificato ed attrezzato.
Volumetrico
Il sistema controlla la variazione del volume
nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si muove all'interno del
veicolo.Se il veicolo è dotato diriscaldatore
bruciatore carburante/riscaldatore
bruciatore carburante controllato a
distanza, il monitoraggio volumetrico
non è compatibile con questo sistema.
Per ulteriori informazioni sul
riscaldatore bruciatore carburante/
riscaldatore bruciatore carburante
controllato a distanza, fare riferimento
alla sezione corrispondente. F Bloccare il veicolo tramite il "Sistema di
accesso e avviamento intelligente".
Protezione globale
Attivazione
F Bloccare le porte del veicolo con il telecomando.
oppure
Il sistema di sorveglianza è disattivato : la
spia sul pulsante lampeggia ogni secondo e
gli indicatori di direzione si accendono per
2 secondi circa.
Dopo un comando per bloccare il veicolo
tramite il telecomando o il Sistema di accesso
e avviamento intelligente, il monitoraggio
del perimetro esterno viene attivato dopo un
ritardo di 5 secondi, il monitoraggio volumetrico
interno.
In caso di una chiusura non completa (porta,
portellone posteriore o porte posteriori a
battente con cristalli, cofano...), il veicolo non
si blocca e il monitoraggio si attiverà dopo un
ritardo di 45 secondi. F Interrompere il contatto ed uscire dal
veicolo.
Proace-Verso_IT.indb 8310/08/2016 12:19

84
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

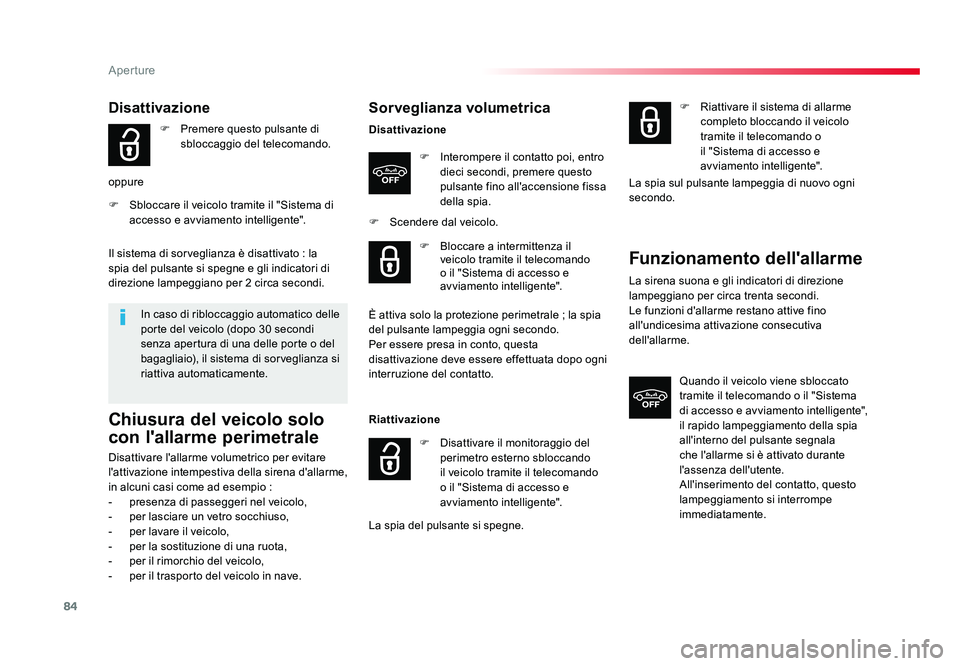

Sorveglianza volumetrica
DisattivazioneF Interompere il contatto poi, entro dieci secondi, premere questo
pulsante fino all'accensione fissa
della spia.
F Scendere dal veicolo.
Riattivazione
La spia del pulsante si spegne. F Bloccare a intermittenza il
veicolo tramite il telecomando
o il "Sistema di accesso e
avviamento intelligente".
È attiva solo la protezione perimetrale ; la spia
del pulsante lampeggia ogni secondo.
Per essere presa in conto, questa
disattivazione deve essere effettuata dopo ogni
interruzione del contatto.
F Disattivare il monitoraggio del perimetro esterno sbloccando
il veicolo tramite il telecomando
o il "Sistema di accesso e
avviamento intelligente". F Riattivare il sistema di allarme
completo bloccando il veicolo
tramite il telecomando o
il "Sistema di accesso e
avviamento intelligente".
La spia sul pulsante lampeggia di nuovo ogni
secondo.
Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
Le funzioni d'allarme restano attive fino
all'undicesima attivazione consecutiva
dell'allarme.
Quando il veicolo viene sbloccato
tramite il telecomando o il "Sistema
di accesso e avviamento intelligente",
il rapido lampeggiamento della spia
all'interno del pulsante segnala
che l'allarme si è attivato durante
l'assenza dell'utente.
All'inserimento del contatto, questo
lampeggiamento si interrompe
immediatamente.
Disattivazione
F Premere questo pulsante di
sbloccaggio del telecomando.
oppure
F Sbloccare il veicolo tramite il "Sistema di accesso e avviamento intelligente".
In caso di ribloccaggio automatico delle
porte del veicolo (dopo 30 secondi
senza apertura di una delle porte o del
bagagliaio), il sistema di sorveglianza si
riattiva automaticamente.
Il sistema di sorveglianza è disattivato : la
spia del pulsante si spegne e gli indicatori di
direzione lampeggiano per 2
circa secondi.
Chiusura del veicolo solo
con l'allarme perimetrale
Disattivare l'allarme volumetrico per evitare
l'attivazione intempestiva della sirena d'allarme,
in alcuni casi come ad esempio :
- presenza di passeggeri nel veicolo,
- per lasciare un vetro socchiuso,
- per lavare il veicolo,
- per la sostituzione di una ruota,
- per il rimorchio del veicolo,
- per il trasporto del veicolo in nave.
Proace-Verso_IT.indb 8410/08/2016 12:19

85
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

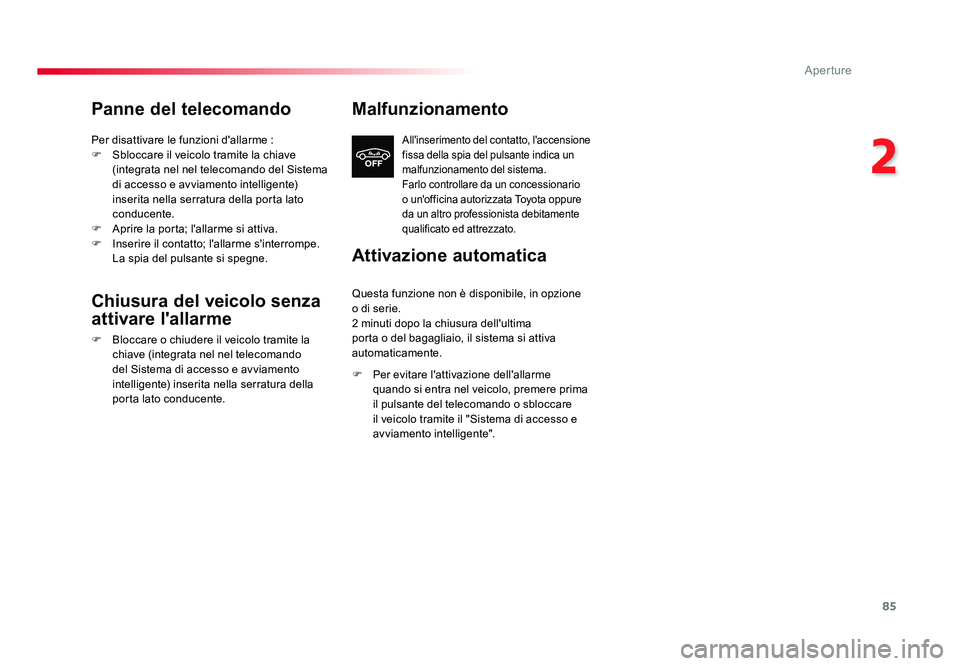

Panne del telecomando
Per disattivare le funzioni d'allarme :
F Sbloccare il veicolo tramite la chiave (integrata nel nel telecomando del Sistema
di accesso e avviamento intelligente)
inserita nella serratura della porta lato
conducente.
F Aprire la porta; l'allarme si attiva.
F Inserire il contatto; l'allarme s'interrompe. La spia del pulsante si spegne.
Chiusura del veicolo senza
attivare l'allarme
F Bloccare o chiudere il veicolo tramite la chiave (integrata nel nel telecomando
del Sistema di accesso e avviamento
intelligente) inserita nella serratura della
porta lato conducente.
Malfunzionamento
All'inserimento del contatto, l'accensione
fissa della spia del pulsante indica un
malfunzionamento del sistema.
Farlo controllare da un concessionario
o un'officina autorizzata Toyota oppure
da un altro professionista debitamente
qualificato ed attrezzato.
Attivazione automatica
Questa funzione non è disponibile, in opzione
o di serie.
2 minuti dopo la chiusura dell'ultima
porta o del bagagliaio, il sistema si attiva
automaticamente.
F Per evitare l'attivazione dell'allarme
quando si entra nel veicolo, premere prima
il pulsante del telecomando o sbloccare
il veicolo tramite il "Sistema di accesso e
avviamento intelligente".
Proace-Verso_IT.indb 8510/08/2016 12:19

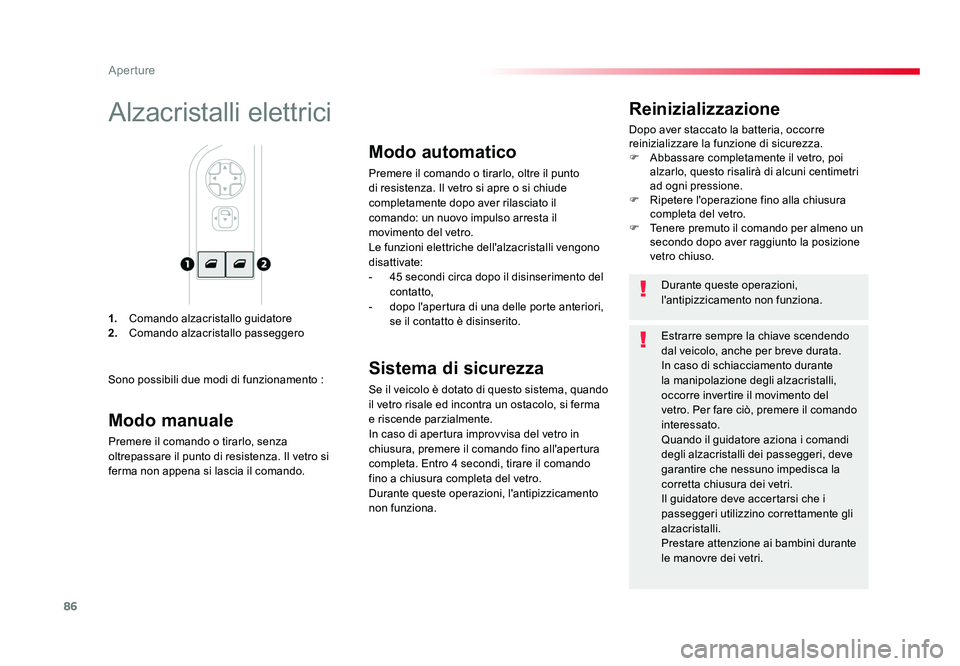

86
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
1. Comando alzacristallo guidatore
2. Comando alzacristallo passeggero
Reinizializzazione
Dopo aver staccato la batteria, occorre
reinizializzare la funzione di sicurezza.
F Abbassare completamente il vetro, poi
alzarlo, questo risalirà di alcuni centimetri
ad ogni pressione.
F Ripetere l'operazione fino alla chiusura
completa del vetro.
F Tenere premuto il comando per almeno un
secondo dopo aver raggiunto la posizione
vetro chiuso.Alzacristalli elettrici
Sono possibili due modi di funzionamento : Durante queste operazioni,
l'antipizzicamento non funziona.
Estrarre sempre la chiave scendendo
dal veicolo, anche per breve durata.
In caso di schiacciamento durante
la manipolazione degli alzacristalli,
occorre invertire il movimento del
vetro. Per fare ciò, premere il comando
interessato.
Quando il guidatore aziona i comandi
degli alzacristalli dei passeggeri, deve
garantire che nessuno impedisca la
corretta chiusura dei vetri.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare attenzione ai bambini durante
le manovre dei vetri.
Modo manuale
Premere il comando o tirarlo, senza
oltrepassare il punto di resistenza. Il vetro si
ferma non appena si lascia il comando.
Modo automatico
Premere il comando o tirarlo, oltre il punto
di resistenza. Il vetro si apre o si chiude
completamente dopo aver rilasciato il
comando: un nuovo impulso arresta il
movimento del vetro.
Le funzioni elettriche dell'alzacristalli vengono
disattivate:
-
45 secondi circa dopo il disinserimento del
contatto,
- dopo l'apertura di una delle porte anteriori, se il contatto è disinserito.
Sistema di sicurezza
Se il veicolo è dotato di questo sistema, quando
il vetro risale ed incontra un ostacolo, si ferma
e riscende parzialmente.
In caso di apertura improvvisa del vetro in
chiusura, premere il comando fino all'apertura
completa. Entro 4 secondi, tirare il comando
fino a chiusura completa del vetro.
Durante queste operazioni, l'antipizzicamento
non funziona.
Proace-Verso_IT.indb 8610/08/2016 12:19

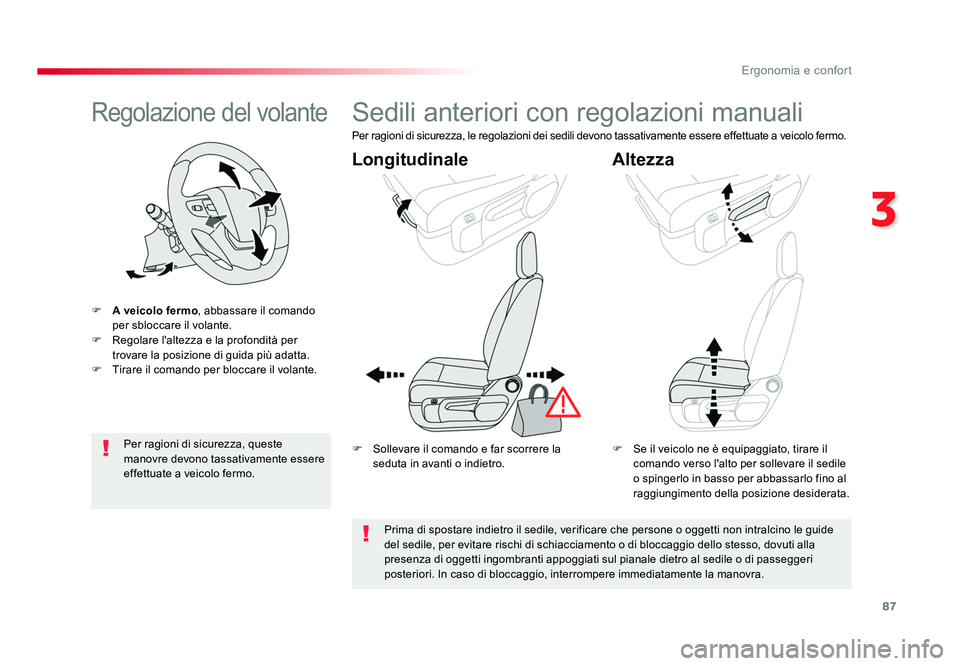

87
3
Ergonomia e confort
Spacetourer-VP_it_Chap03_ergonomie-et-confort_ed01-2016
Regolazione del volante
F A veicolo fermo , abbassare il comando
per sbloccare il volante.
F Regolare l'altezza e la profondità per trovare la posizione di guida più adatta.
F Tirare il comando per bloccare il volante.
Per ragioni di sicurezza, queste
manovre devono tassativamente essere
effettuate a veicolo fermo.
Sedili anteriori con regolazioni manuali
F Sollevare il comando e far scorrere la seduta in avanti o indietro. F Se il veicolo ne è equipaggiato, tirare il
comando verso l'alto per sollevare il sedile
o spingerlo in basso per abbassarlo fino al
raggiungimento della posizione desiderata.
Longitudinale Altezza
Per ragioni di sicurezza, le regolazioni dei sedili devono tassativamente essere effettuate a veicolo fermo.
Prima di spostare indietro il sedile, verificare che persone o oggetti non intralcino le guide
del sedile, per evitare rischi di schiacciamento o di bloccaggio dello stesso, dovuti alla
presenza di oggetti ingombranti appoggiati sul pianale dietro al sedile o di passeggeri
posteriori. In caso di bloccaggio, interrompere immediatamente la manovra.
Proace-Verso_IT.indb 8710/08/2016 12:19

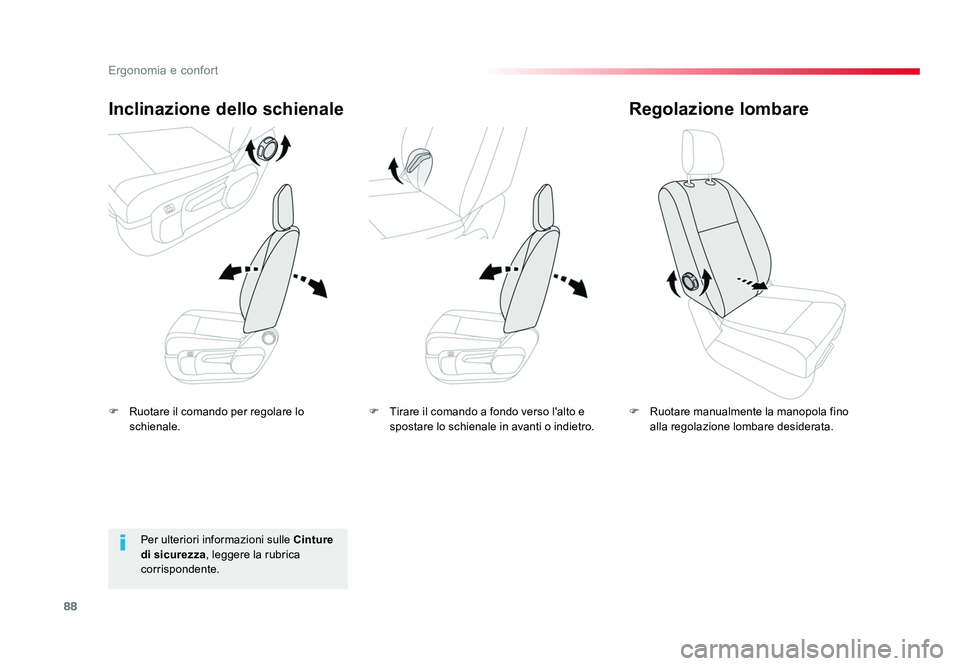

88
Ergonomia e confort
Spacetourer-VP_it_Chap03_ergonomie-et-confort_ed01-2016
F Ruotare il comando per regolare lo schienale.
Inclinazione dello schienale
F Ruotare manualmente la manopola fino
alla regolazione lombare desiderata.
Regolazione lombare
Per ulteriori informazioni sulle Cinture
di sicurezza , leggere la rubrica
corrispondente. F Tirare il comando a fondo verso l'alto e
spostare lo schienale in avanti o indietro.
Proace-Verso_IT.indb 8810/08/2016 12:19

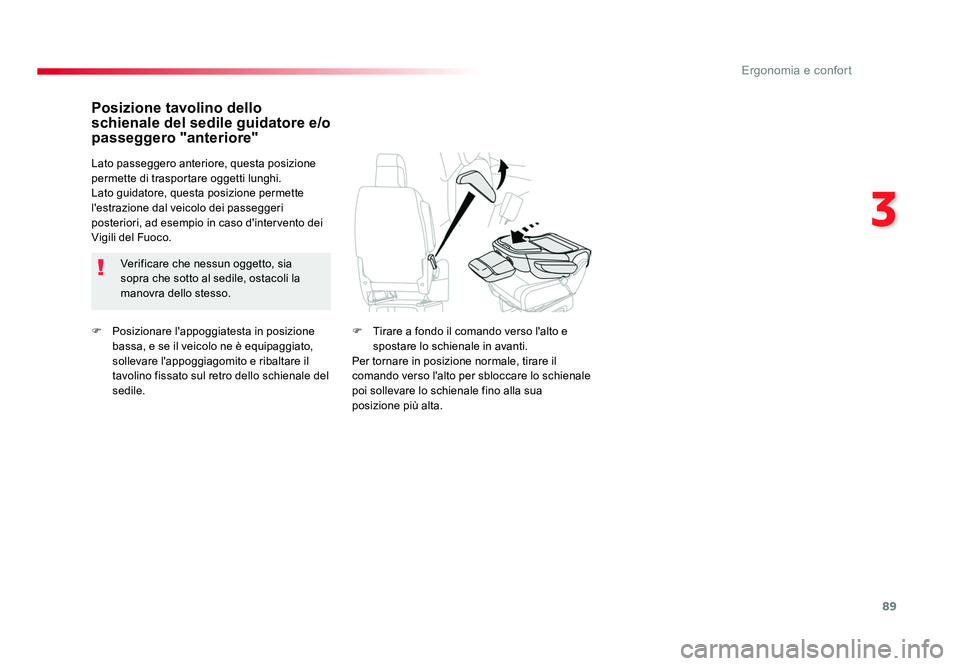

89
3
Ergonomia e confort
Spacetourer-VP_it_Chap03_ergonomie-et-confort_ed01-2016
F Posizionare l'appoggiatesta in posizione
bassa, e se il veicolo ne è equipaggiato,
sollevare l'appoggiagomito e ribaltare il
tavolino fissato sul retro dello schienale del
sedile.
Posizione tavolino dello
schienale del sedile guidatore e/o
passeggero "anteriore"
Verificare che nessun oggetto, sia
sopra che sotto al sedile, ostacoli la
manovra dello stesso.
Lato passeggero anteriore, questa posizione
permette di trasportare oggetti lunghi.
Lato guidatore, questa posizione permette
l'estrazione dal veicolo dei passeggeri
posteriori, ad esempio in caso d'intervento dei
Vigili del Fuoco.
F Tirare a fondo il comando verso l'alto e spostare lo schienale in avanti.
Per tornare in posizione normale, tirare il
comando verso l'alto per sbloccare lo schienale
poi sollevare lo schienale fino alla sua
posizione più alta.
Proace-Verso_IT.indb 8910/08/2016 12:19

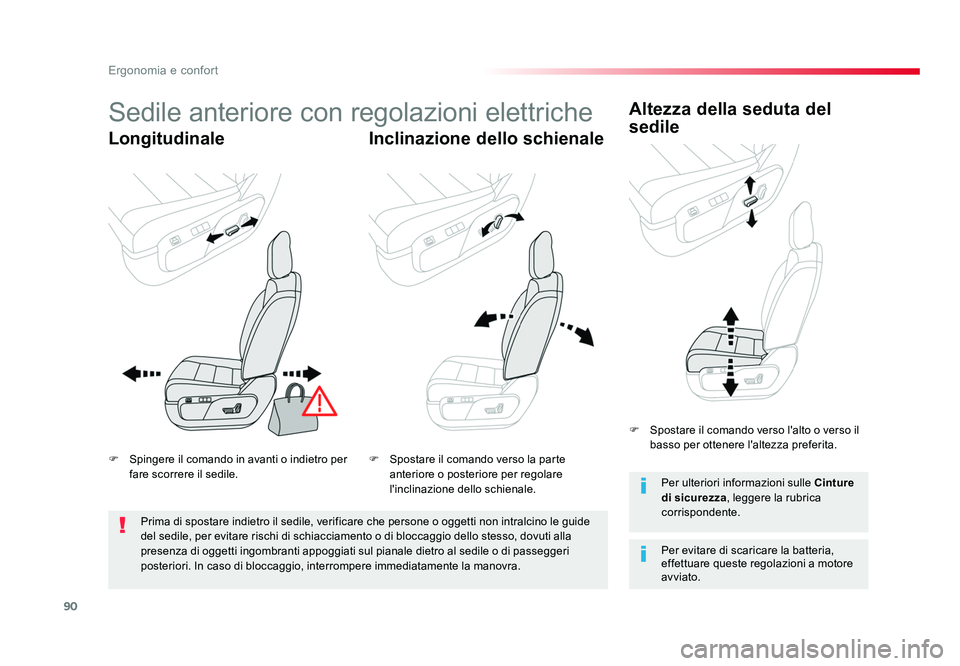

90
Ergonomia e confort
Spacetourer-VP_it_Chap03_ergonomie-et-confort_ed01-2016
Sedile anteriore con regolazioni elettriche
LongitudinaleInclinazione dello schienaleAltezza della seduta del
sedile
Per evitare di scaricare la batteria,
effettuare queste regolazioni a motore
avviato.
F Spingere il comando in avanti o indietro per
fare scorrere il sedile. F Spostare il comando verso la parte
anteriore o posteriore per regolare
l'inclinazione dello schienale. F Spostare il comando verso l'alto o verso il
basso per ottenere l'altezza preferita.
Prima di spostare indietro il sedile, verificare che persone o oggetti non intralcino le guide
del sedile, per evitare rischi di schiacciamento o di bloccaggio dello stesso, dovuti alla
presenza di oggetti ingombranti appoggiati sul pianale dietro al sedile o di passeggeri
posteriori. In caso di bloccaggio, interrompere immediatamente la manovra. Per ulteriori informazioni sulle
Cinture
di sicurezza , leggere la rubrica
corrispondente.
Proace-Verso_IT.indb 9010/08/2016 12:19
