TOYOTA PROACE VERSO 2020 Betriebsanleitungen (in German)

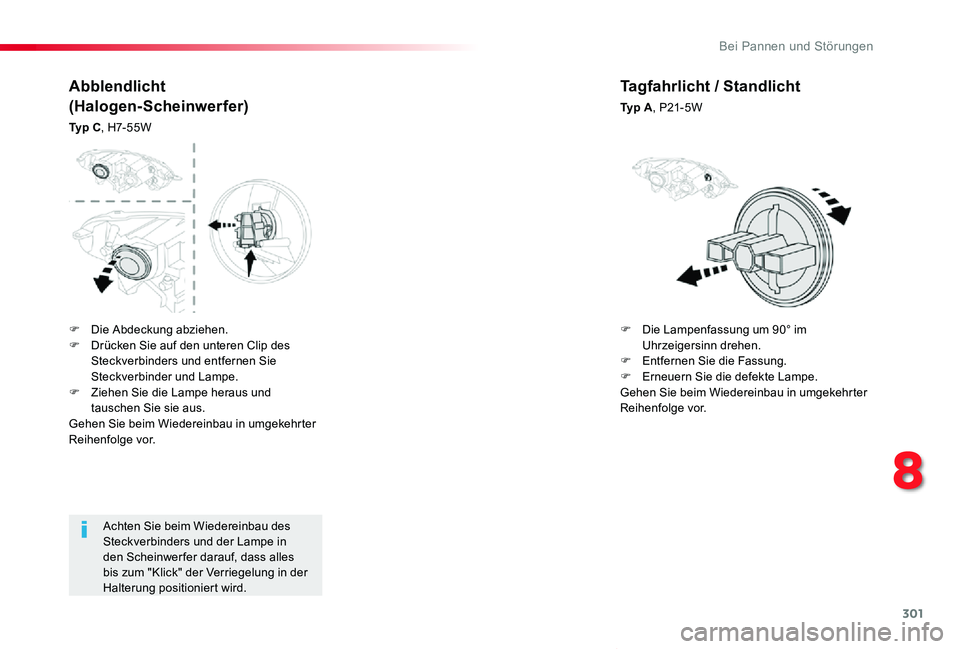

301
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Achten Sie beim Wiedereinbau des Steckverbinders und der Lampe in den Scheinwerfer darauf, dass alles bis zum "Klick" der Verriegelung in der Halterung positioniert wird.
Abblendlicht
(Halogen-Scheinwerfer)
Ty p C, H7- 5 5 W
Tagfahrlicht / Standlicht
Ty p A, P21- 5W
F Die Abdeckung abziehen.F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie Steckverbinder und Lampe.F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.F Entfernen Sie die Fassung.F Erneuern Sie die defekte Lampe. Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
8
Bei Pannen und Störungen

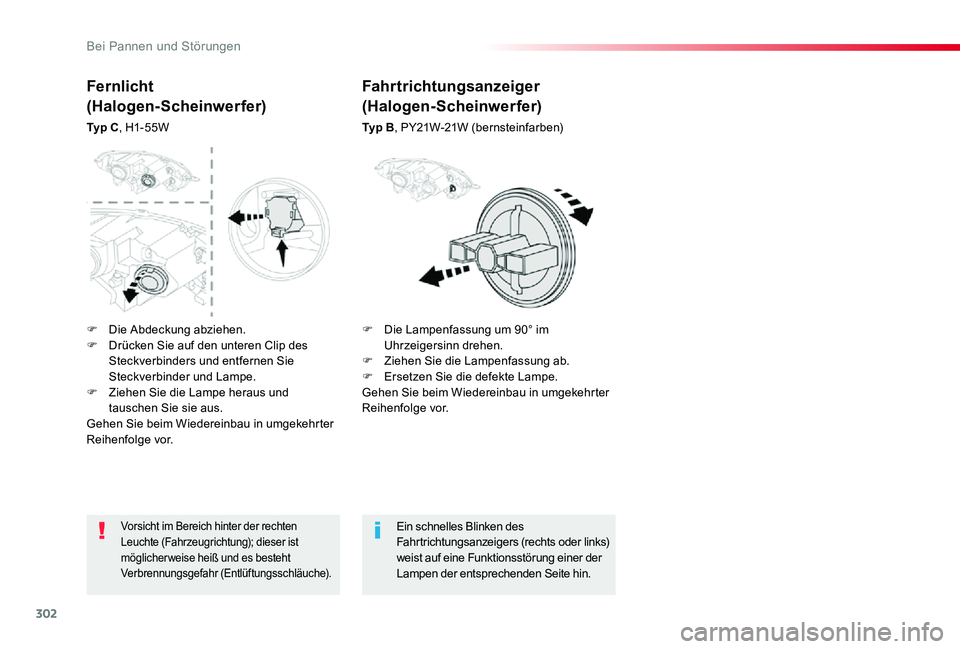

302
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Vorsicht im Bereich hinter der rechten Leuchte (Fahrzeugrichtung); dieser ist möglicherweise heiß und es besteht Verbrennungsgefahr (Entlüftungsschläuche).
Ein schnelles Blinken des Fahrtrichtungsanzeigers (rechts oder links) weist auf eine Funktionsstörung einer der Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Halogen-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)
Fernlicht
(Halogen-Scheinwerfer)
Ty p C, H1- 55W
F Die Abdeckung abziehen. F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie Steckverbinder und Lampe.F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.F Ziehen Sie die Lampenfassung ab.F Ersetzen Sie die defekte Lampe.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Bei Pannen und Störungen

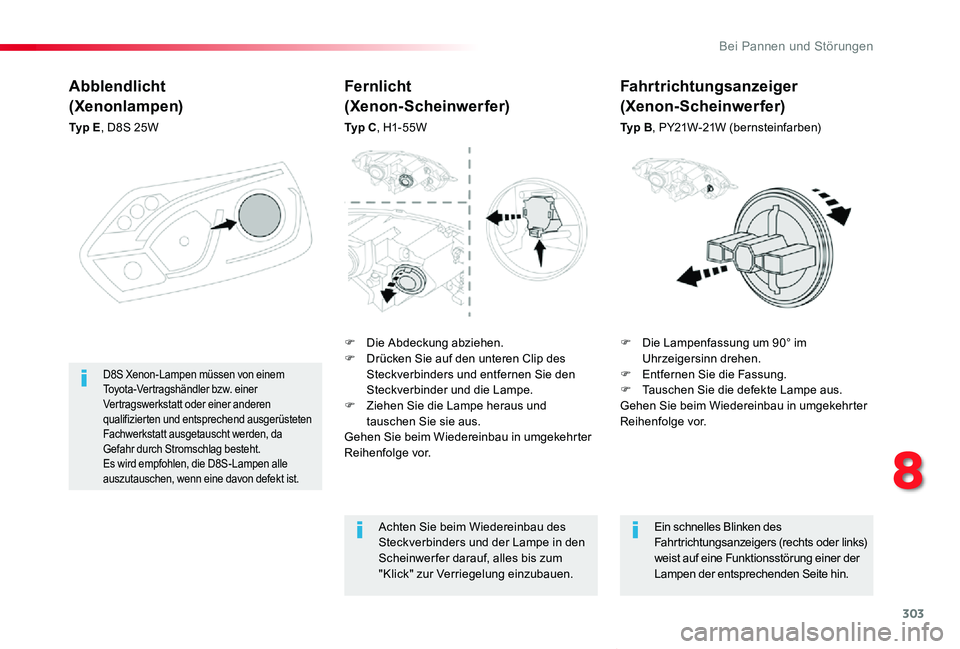

303
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Abblendlicht
(Xenonlampen)
Ty p E, D8S 25W
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.F Entfernen Sie die Fassung.F Tauschen Sie die defekte Lampe aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
D8S Xenon-Lampen müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden, da Gefahr durch Stromschlag besteht.Es wird empfohlen, die D8S-Lampen alle auszutauschen, wenn eine davon defekt ist.
Fernlicht
(Xenon-Scheinwerfer)
Ty p C, H1- 55W
Achten Sie beim Wiedereinbau des Steckverbinders und der Lampe in den Scheinwer fer darauf, alles bis zum "Klick" zur Verriegelung einzubauen.
Ein schnelles Blinken des Fahrtrichtungsanzeigers (rechts oder links) weist auf eine Funktionsstörung einer der Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Xenon-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)
F Die Abdeckung abziehen. F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie den Steckverbinder und die Lampe.F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
8
Bei Pannen und Störungen

304
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Nebelscheinwerfer
Ty p C, H11 - 5 5 W
F Drücken Sie auf den Verriegelungsclip und klemmen Sie den Steckverbinder ab.F Schrauben Sie die Lampenfassung eine Vierteldrehung entgegen dem Uhrzeigersinn heraus.F Ziehen Sie die Lampenfassung heraus.F Tauschen Sie die defekte Lampe aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Sie können sich zum Austausch dieser Lampen auch an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt wenden.
F Lösen Sie die Schrauben des Deflektors A unter der vorderen Stoßstange.F Entfernen Sie Deflektor A.
Wenden Sie sich zum Austausch dieses Typs von LED-Lampen, Leuchtenführungen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.Bei Toyota-Händlern ist ein Austauschsatz für
LED-Lampen erhältlich.
Tagfahrlicht / Standlicht (Xenon-Scheinwerfer)
Bei Pannen und Störungen

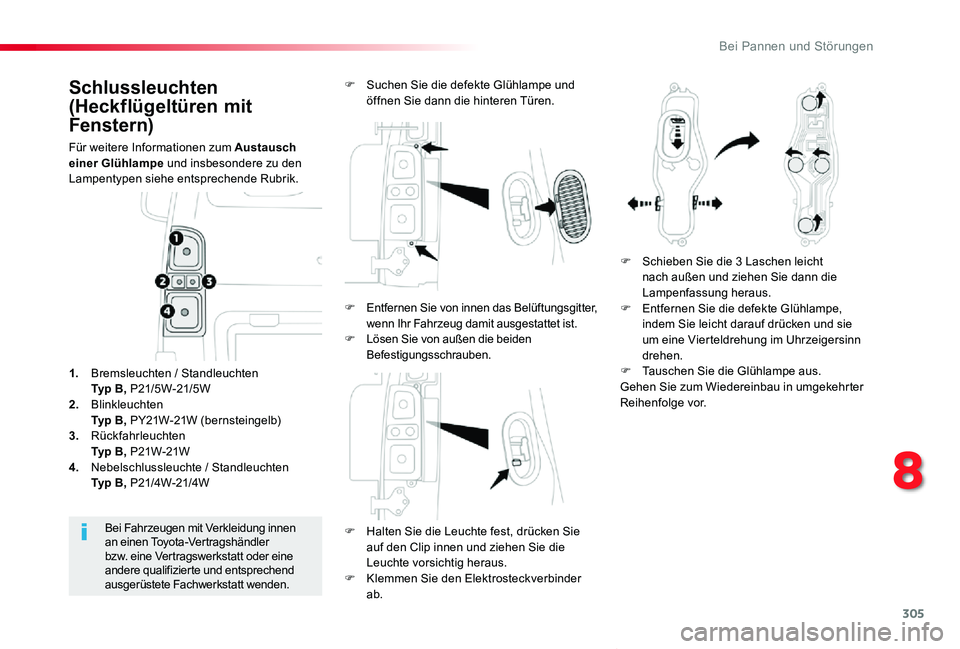

305
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Schlussleuchten
(Heckflügeltüren mit
Fenstern)
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie
auf den Clip innen und ziehen Sie die Leuchte vorsichtig heraus.F Klemmen Sie den Elektrosteckverbinder ab.
Bei Fahrzeugen mit Verkleidung innen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt wenden.
1. Bremsleuchten / Standleuchten Ty p B , P21/5W-21/5W2. Blinkleuchten Ty p B , PY21W-21W (bernsteingelb)3. Rückfahrleuchten Ty p B , P21W-21W4. Nebelschlussleuchte / Standleuchten Ty p B , P21/4W-21/4W
F Suchen Sie die defekte Glühlampe und öffnen Sie dann die hinteren Türen.
F Schieben Sie die 3 Laschen leicht nach außen und ziehen Sie dann die Lampenfassung heraus.F Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie um eine Vierteldrehung im Uhrzeigersinn drehen.F Tauschen Sie die Glühlampe aus.Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.
F Entfernen Sie von innen das Belüftungsgitter, wenn Ihr Fahrzeug damit ausgestattet ist.F Lösen Sie von außen die beiden Befestigungsschrauben.
8
Bei Pannen und Störungen

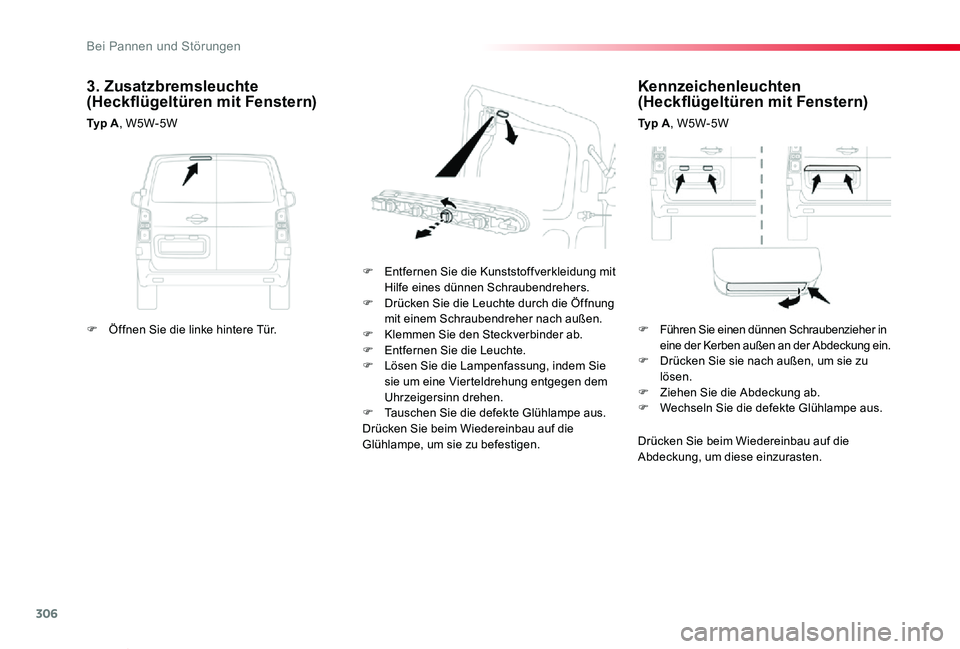

306
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Kennzeichenleuchten (Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
F Entfernen Sie die Kunststoffverkleidung mit Hilfe eines dünnen Schraubendrehers.F Drücken Sie die Leuchte durch die Öffnung mit einem Schraubendreher nach außen.F Klemmen Sie den Steckverbinder ab.F Entfernen Sie die Leuchte.F Lösen Sie die Lampenfassung, indem Sie sie um eine Vierteldrehung entgegen dem Uhrzeigersinn drehen.F Tauschen Sie die defekte Glühlampe aus.Drücken Sie beim Wiedereinbau auf die Glühlampe, um sie zu befestigen.
3. Zusatzbremsleuchte (Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
F Öffnen Sie die linke hintere Tür.F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.F Drücken Sie sie nach außen, um sie zu lösen.F Ziehen Sie die Abdeckung ab.F Wechseln Sie die defekte Glühlampe aus.
Bei Pannen und Störungen

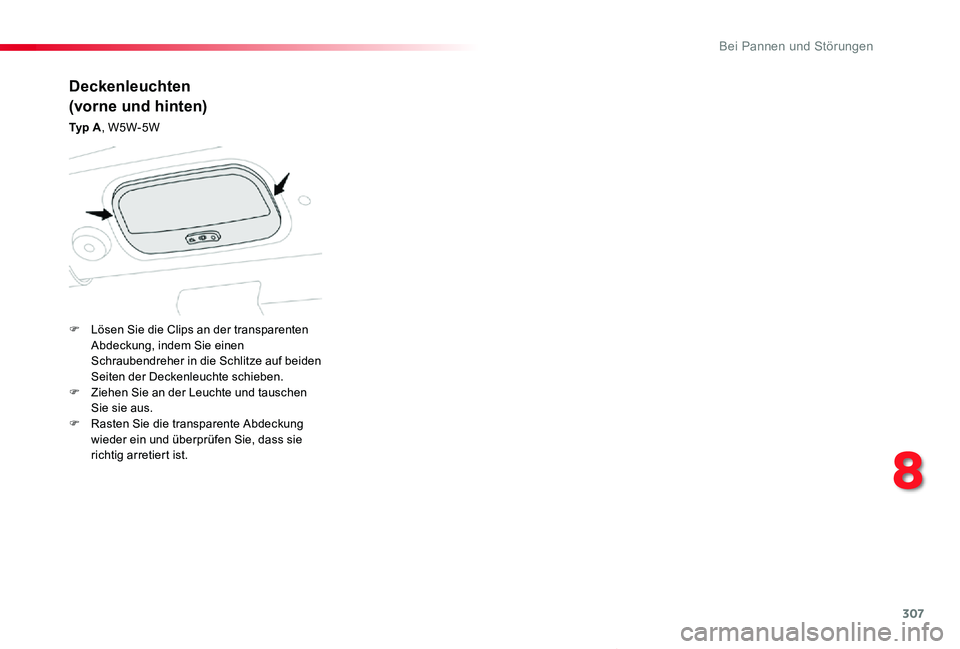

307
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Deckenleuchten
(vorne und hinten)
Ty p A, W5W-5W
F Lösen Sie die Clips an der transparenten Abdeckung, indem Sie einen Schraubendreher in die Schlitze auf beiden Seiten der Deckenleuchte schieben.F Ziehen Sie an der Leuchte und tauschen Sie sie aus.F Rasten Sie die transparente Abdeckung wieder ein und überprüfen Sie, dass sie
richtig arretiert ist.
8
Bei Pannen und Störungen

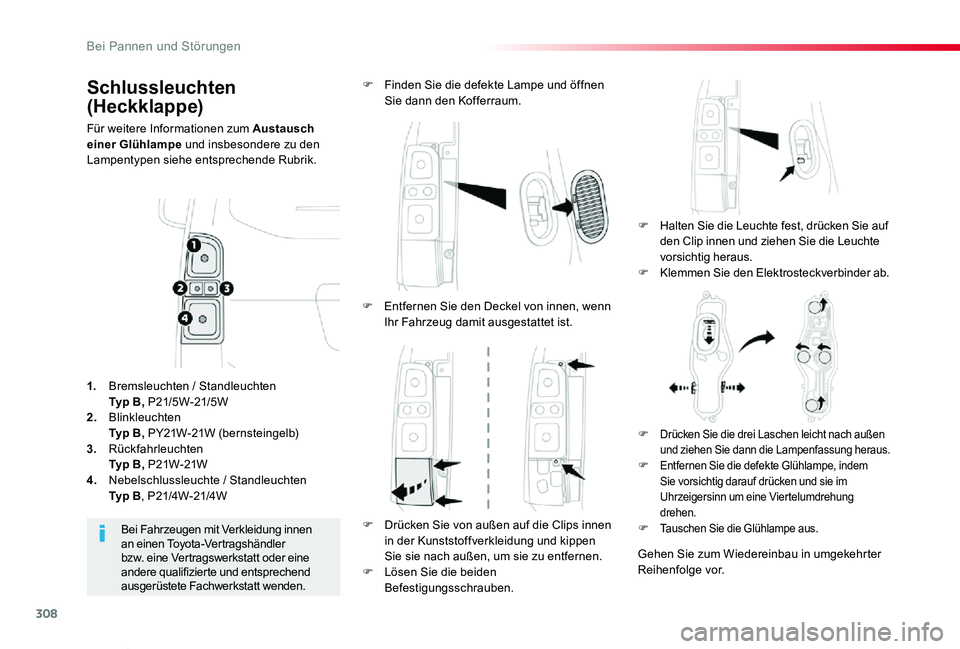

308
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Schlussleuchten
(Heckklappe)
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf den Clip innen und ziehen Sie die Leuchte
vorsichtig heraus.F Klemmen Sie den Elektrosteckverbinder ab.
F Finden Sie die defekte Lampe und öffnen Sie dann den Kofferraum.
Bei Fahrzeugen mit Verkleidung innen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt wenden.
1. Bremsleuchten / Standleuchten Ty p B , P21/5W-21/5W2. Blinkleuchten Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten Ty p B , P21W-21W4. Nebelschlussleuchte / Standleuchten Ty p B, P21/4W-21/4W
F Entfernen Sie den Deckel von innen, wenn Ihr Fahrzeug damit ausgestattet ist.
F Drücken Sie von außen auf die Clips innen in der Kunststoffverkleidung und kippen Sie sie nach außen, um sie zu entfernen.F Lösen Sie die beiden Befestigungsschrauben.
F Drücken Sie die drei Laschen leicht nach außen und ziehen Sie dann die Lampenfassung heraus.F Entfernen Sie die defekte Glühlampe, indem Sie vorsichtig darauf drücken und sie im Uhrzeigersinn um eine Viertelumdrehung drehen.F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.
Bei Pannen und Störungen

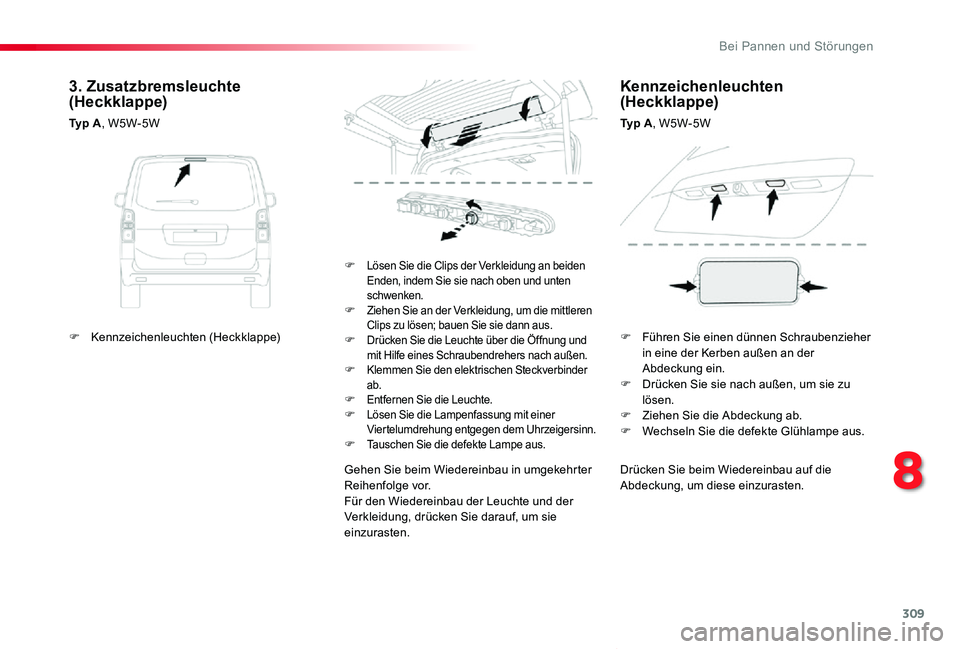

309
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
F Lösen Sie die Clips der Verkleidung an beiden Enden, indem Sie sie nach oben und unten schwenken.F Ziehen Sie an der Verkleidung, um die mittleren Clips zu lösen; bauen Sie sie dann aus.F Drücken Sie die Leuchte über die Öffnung und mit Hilfe eines Schraubendrehers nach außen.F Klemmen Sie den elektrischen Steckverbinder ab.F Entfernen Sie die Leuchte.F Lösen Sie die Lampenfassung mit einer Viertelumdrehung entgegen dem Uhrzeigersinn.F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.Für den Wiedereinbau der Leuchte und der Verkleidung, drücken Sie darauf, um sie einzurasten.
3. Zusatzbremsleuchte (Heckklappe)
Ty p A, W5W-5W
Kennzeichenleuchten (Heckklappe)
Ty p A, W5W-5W
F Kennzeichenleuchten (Heckklappe)F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.F Drücken Sie sie nach außen, um sie zu lösen.F Ziehen Sie die Abdeckung ab.F Wechseln Sie die defekte Glühlampe aus.
8
Bei Pannen und Störungen

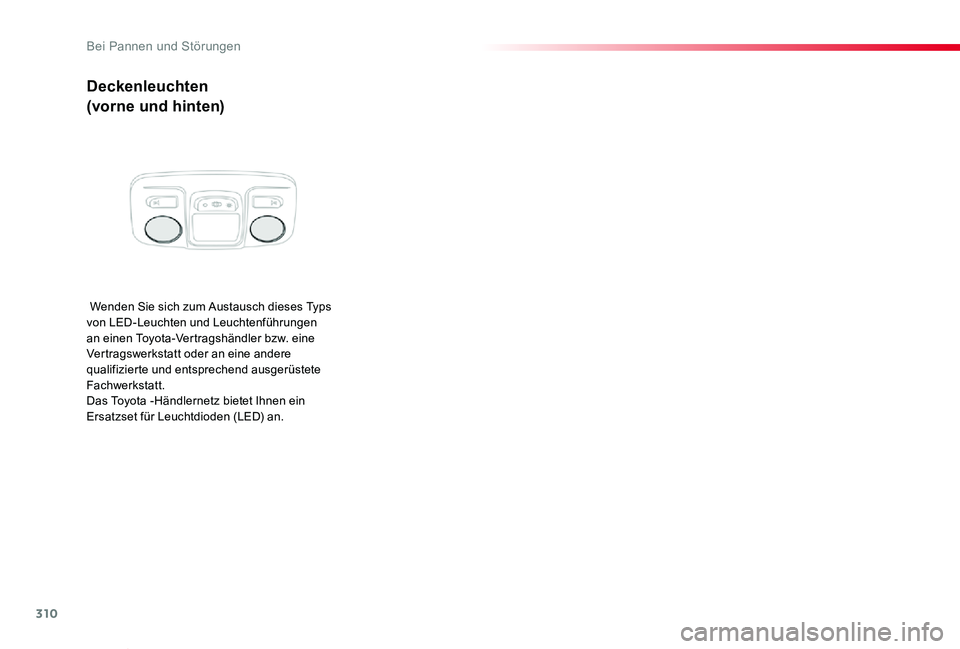

310
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Deckenleuchten
(vorne und hinten)
Wenden Sie sich zum Austausch dieses Typs von LED-Leuchten und Leuchtenführungen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.Das Toyota -Händlernetz bietet Ihnen ein Ersatzset für Leuchtdioden (LED) an.
Bei Pannen und Störungen
