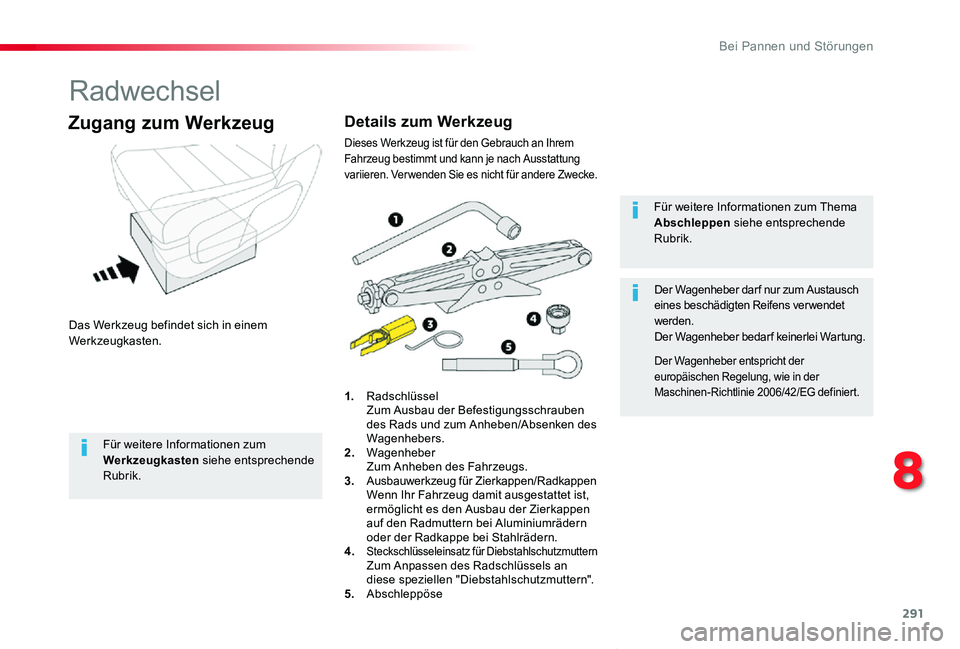

Radwechsel
Das Werkzeug befindet sich in einem Werkzeugkasten.
Zugang zum Werkzeug
1. Radschlüssel Zum Ausbau der Befestigungsschrauben des Rads und zum Anheben/Absenken des Wagenhebers.2. Wagenheber Zum Anheben des Fahrzeugs.3. Ausbauwerkzeug für Zierkappen/Radkappen Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht es den Ausbau der Zierkappen auf den Radmuttern bei Aluminiumrädern oder der Radkappe bei Stahlrädern.4. Steckschlüsseleinsatz für Diebstahlschutzmuttern Zum Anpassen des Radschlüssels an diese speziellen "Diebstahlschutzmuttern".5. Abschleppöse
Für weitere Informationen zum Thema Abschleppen siehe entsprechende Rubrik.
Der Wagenheber dar f nur zum Austausch eines beschädigten Reifens verwendet werden.Der Wagenheber bedarf keinerlei Wartung.
Der Wagenheber entspricht der europäischen Regelung, wie in der Maschinen-Richtlinie 2006/42/EG definiert.
Details zum Werkzeug
Dieses Werkzeug ist für den Gebrauch an Ihrem Fahrzeug bestimmt und kann je nach Ausstattung variieren. Verwenden Sie es nicht für andere Zwecke.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende Rubrik.
8
Bei Pannen und Störungen

292
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
F An das Reser verad gelangen Sie vom Kofferraum aus.F Öffnen Sie die Heckflügeltüren bzw. die Heckklappe ( je nach Fahrzeugkonfiguration).
F Greifen Sie auf die Schraube des Korbs zu, die sich auf der Schwelle der Hecktür befindet.
F Lösen Sie die Schraube mit dem Radschlüssel (ungefähr 14 Umdrehungen), bis der Korb abgesenkt wird, um den Haken des Korbs lösen zu können.
Zugang zum Reserverad
F Wenn Ihr Fahrzeug mit einer Anhängerkupplung ausgestattet ist, heben Sie das Heck des Fahrzeugs mithilfe des Wagenhebers an (unbedingt an Punkt B), um ausreichend Platzt zu lassen, um das Reserverad herauszuholen.
Ausbau
Um ein versehentliches Öffnen der elektrischen Seitentür(en) zu verhindern, deaktivieren Sie die Funktion "Komfort-Kofferraumöffnung" über das Konfigurationsmenü des Fahrzeugs.Weitere Informationen über Öffnen
und Verriegeln von Schiebetüren mit Fußsensor siehe den entsprechenden Abschnitt.
Bei Pannen und Störungen

293
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

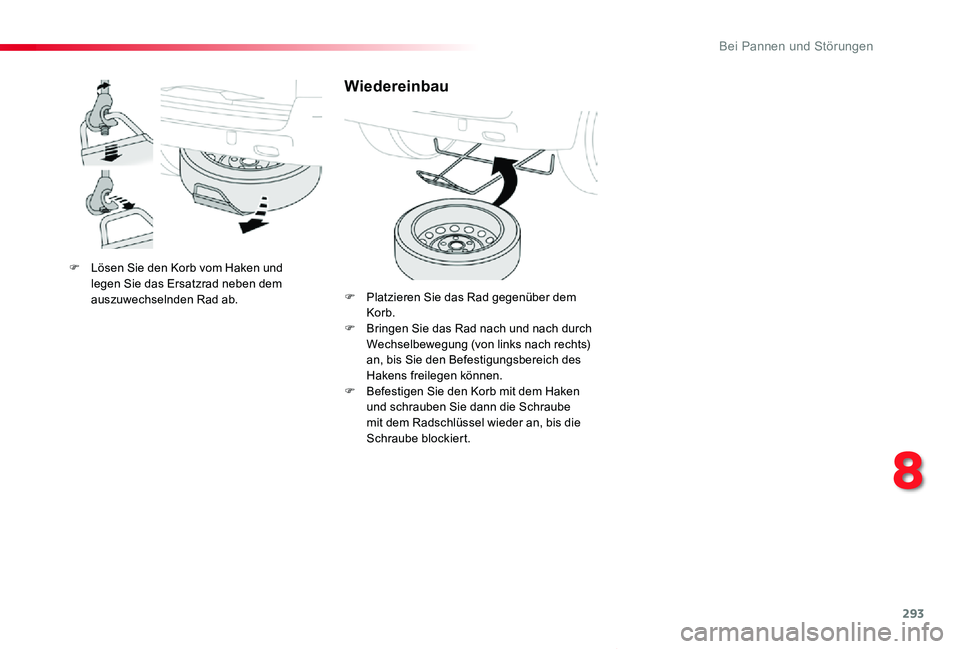

F Lösen Sie den Korb vom Haken und legen Sie das Ersatzrad neben dem auszuwechselnden Rad ab.
Wiedereinbau
F Platzieren Sie das Rad gegenüber dem Korb.F Bringen Sie das Rad nach und nach durch Wechselbewegung (von links nach rechts) an, bis Sie den Befestigungsbereich des Hakens freilegen können.F Befestigen Sie den Korb mit dem Haken und schrauben Sie dann die Schraube mit dem Radschlüssel wieder an, bis die Schraube blockiert.
8
Bei Pannen und Störungen

294
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
F Wenn Ihr Fahrzeug mit einem Stahlnotrad ausgestattet ist, entfernen Sie die Zierkappe mit dem Werkzeug 3.F Wenn Ihr Fahrzeug mit einem Reserverad ausgestattet ist, entfernen Sie mit dem Werkzeug 3 die Kappen auf allen Schrauben.F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie den Steckschlüsselaufsatz für die Diebstahlschutzmuttern 4 auf dem Radschlüssel 1 an, um die Diebstahlsicherungsschraube zu lösen.F Lösen Sie die anderen Schrauben, ohne Sie zu entfernen mit dem Radschlüssel 1.
F Setzen Sie die Auflage des Wagenheberfußes am Boden an und vergewissern Sie sich, dass sie senkrecht zur dafür am Unterboden vorgesehenen Ansatzstelle A oder B liegt, je nachdem, welche dem zu wechselnden Reifen am nächsten liegt.

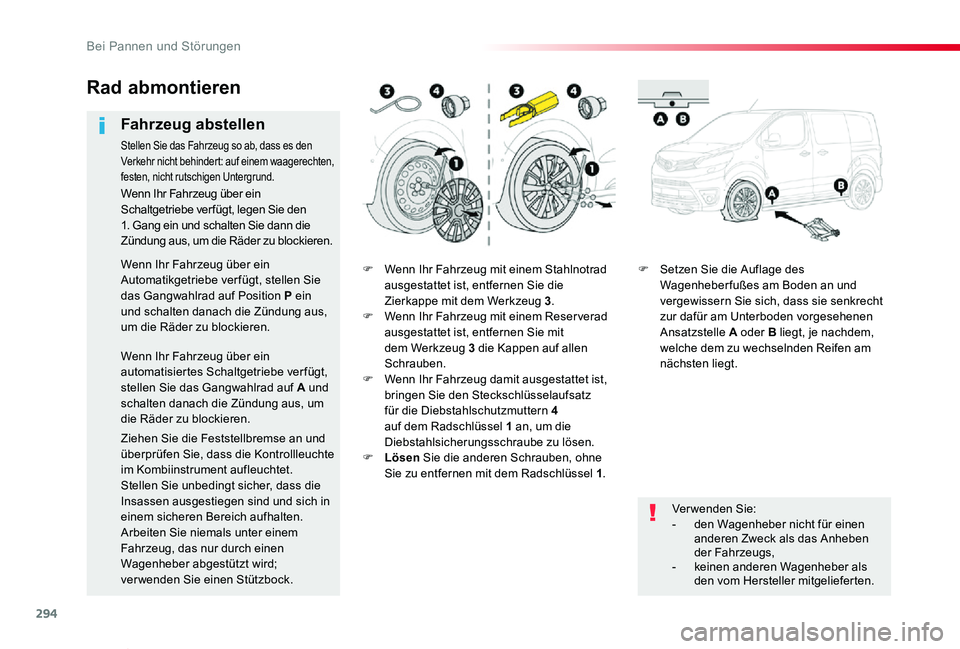

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den Verkehr nicht behindert: auf einem waagerechten, festen, nicht rutschigen Untergrund.
Verwenden Sie:- den Wagenheber nicht für einen anderen Zweck als das Anheben der Fahrzeugs,- keinen anderen Wagenheber als den vom Hersteller mitgelieferten.
Wenn Ihr Fahrzeug über ein Schaltgetriebe verfügt, legen Sie den 1. Gang ein und schalten Sie dann die Zündung aus, um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein Automatikgetriebe verfügt, stellen Sie das Gangwahlrad auf Position P ein und schalten danach die Zündung aus, um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein automatisiertes Schaltgetriebe verfügt, stellen Sie das Gangwahlrad auf A und schalten danach die Zündung aus, um die Räder zu blockieren.
Ziehen Sie die Feststellbremse an und
überprüfen Sie, dass die Kontrollleuchte im Kombiinstrument aufleuchtet.Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind und sich in einem sicheren Bereich aufhalten.Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber abgestützt wird; verwenden Sie einen Stützbock.
Bei Pannen und Störungen

295
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder beweglich ist, kann es passieren, dass der Wagenheber wegrutscht oder einsinkt - es besteht Verletzungsgefahr!Achten Sie darauf, dass der Wagenheber nur an den Ansatzstellen A oder B unter dem Fahrzeug angesetzt wird und vergewissern Sie sich, dass die Ansatzstelle des Fahrzeugs sich in die Mitte des Wagenheberkopfes einfügt. Ansonsten kann das Fahrzeug beschädigt werden und/oder der Wagenheber einsinken - es besteht Verletzungsgefahr!
F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.F Nehmen Sie das Rad ab.

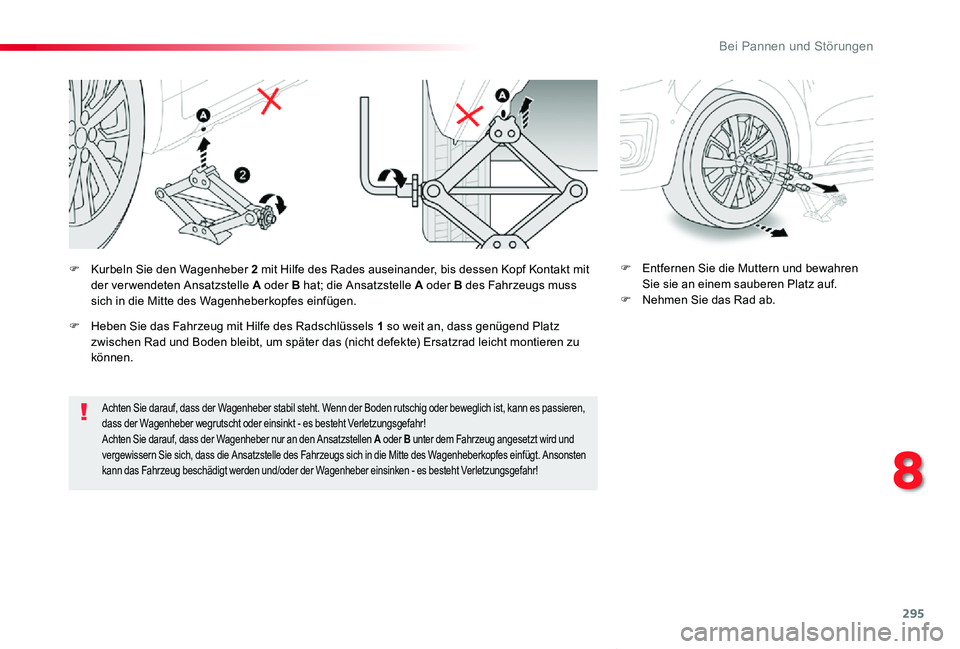

F Kurbeln Sie den Wagenheber 2 mit Hilfe des Rades auseinander, bis dessen Kopf Kontakt mit der verwendeten Ansatzstelle A oder B hat; die Ansatzstelle A oder B des Fahrzeugs muss sich in die Mitte des Wagenheberkopfes einfügen.
F Heben Sie das Fahrzeug mit Hilfe des Radschlüssels 1 so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können.
8
Bei Pannen und Störungen

296
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

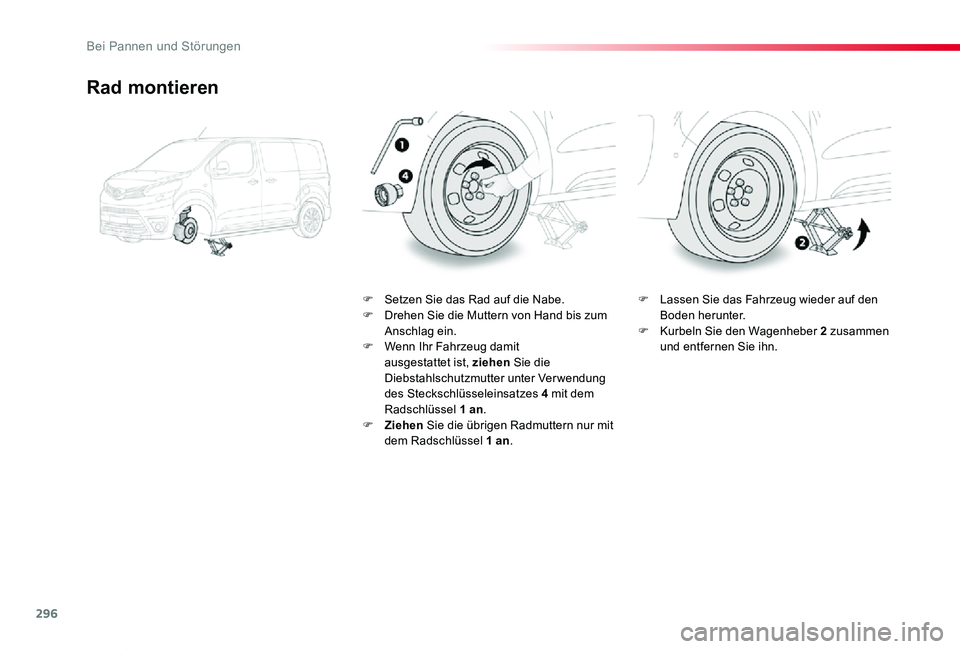

Rad montieren
F Setzen Sie das Rad auf die Nabe.F Drehen Sie die Muttern von Hand bis zum Anschlag ein.F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4 mit dem Radschlüssel 1 an.F Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 an.
F Lassen Sie das Fahrzeug wieder auf den Boden herunter.F Kurbeln Sie den Wagenheber 2 zusammen und entfernen Sie ihn.
Bei Pannen und Störungen

297
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4 mit dem Radschlüssel 1 fest.F Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 fest.F Verstauen Sie das Werkzeug im Werkzeugkasten.
Der Reifendruck ist auf diesem Aufkleber angegeben.

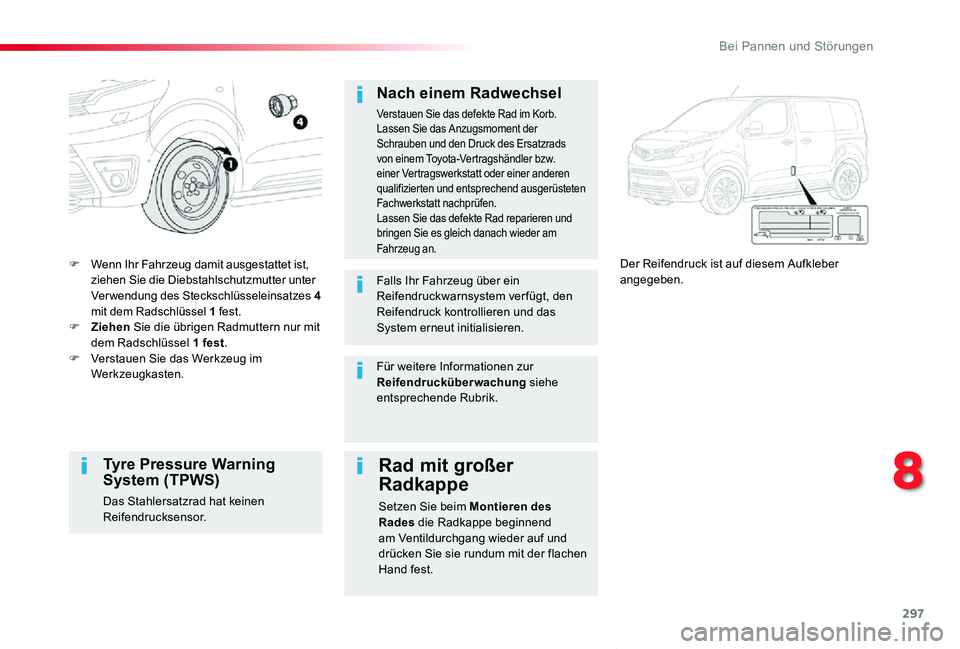

Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.Lassen Sie das Anzugsmoment der Schrauben und den Druck des Ersatzrads von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt nachprüfen.Lassen Sie das defekte Rad reparieren und bringen Sie es gleich danach wieder am Fahrzeug an.
Falls Ihr Fahrzeug über ein Reifendruckwarnsystem verfügt, den Reifendruck kontrollieren und das System erneut initialisieren.
Tyre Pressure Warning System (TPWS)
Das Stahlersatzrad hat keinen Reifendrucksensor.
Rad mit großer
Radkappe
Setzen Sie beim Montieren des Rades die Radkappe beginnend am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur Reifendrucküberwachung siehe entsprechende Rubrik.
8
Bei Pannen und Störungen

298
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02
Austausch der Glühlampen
Halogenlampe: drehen Sie die Lampe im Uhrzeigersinn.
Ty p A
Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und dann entgegen dem Uhrzeigersinn drehen.
Ty p B
Ty p C
Ty p DLampe ganz aus Glas: vorsichtig ziehen, da sie unter Druck eingesetzt ist.
Halogenlampe: Sperrfeder aus der Halterung lösen.
Halogenlampen dürfen erst einige Minuten nach dem Ausschalten der Scheinwerfer ausgewechselt werden (Verbrennungsgefahr). Berühren Sie die Lampe nicht mit bloßen Fingern, sondern verwenden Sie zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von Glühlampen, dass die Leuchten ordnungsgemäß funktionieren.

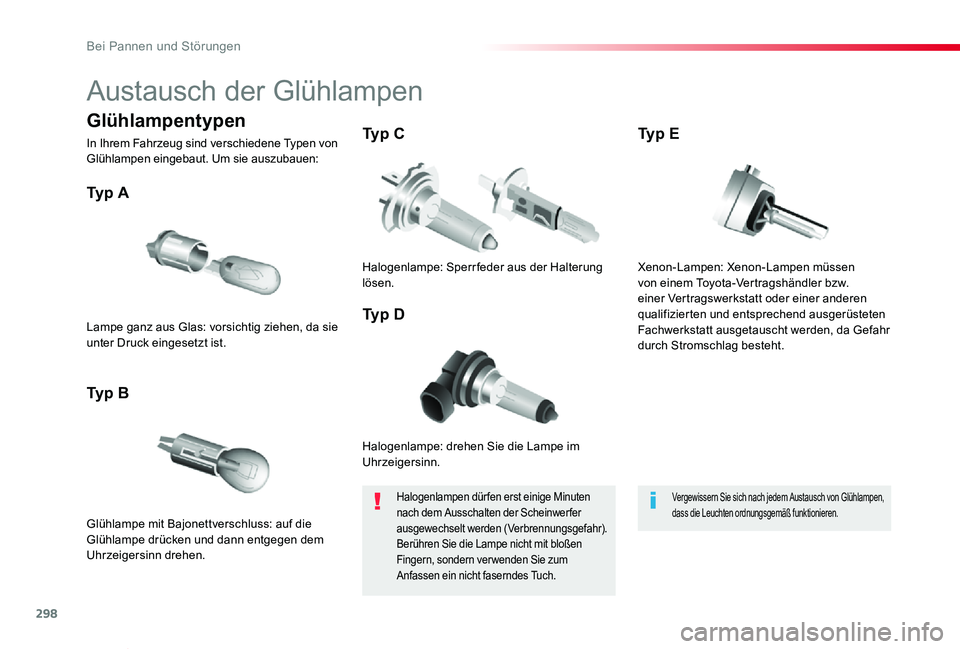

Glühlampentypen
In Ihrem Fahrzeug sind verschiedene Typen von Glühlampen eingebaut. Um sie auszubauen:
Xenon-Lampen: Xenon-Lampen müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden, da Gefahr durch Stromschlag besteht.
Ty p E
Bei Pannen und Störungen

299
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

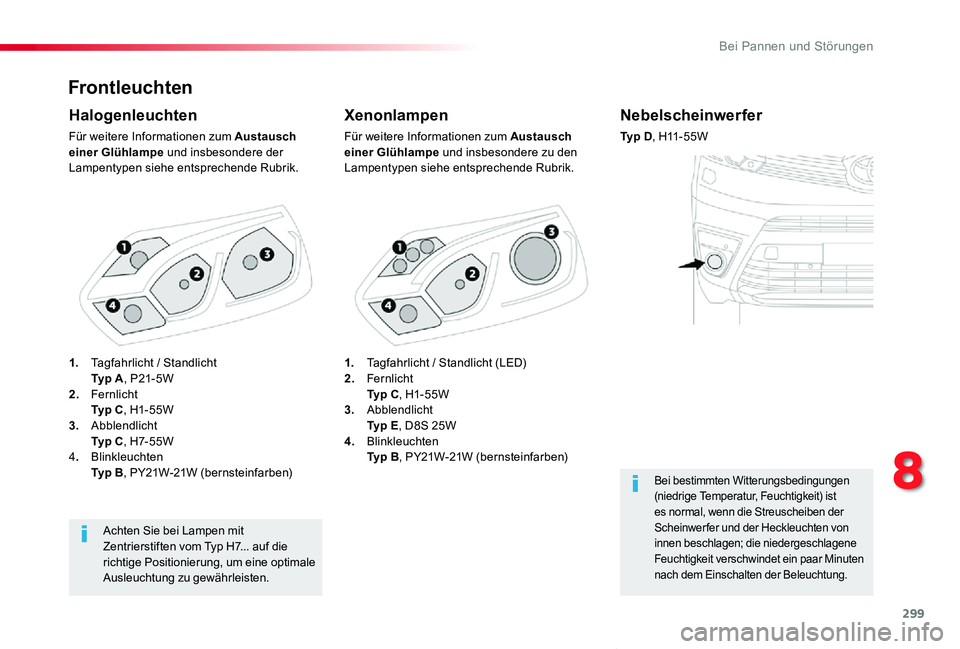

Frontleuchten
Xenonlampen
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
Halogenleuchten
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere der Lampentypen siehe entsprechende Rubrik.
Achten Sie bei Lampen mit Zentrierstiften vom Typ H7... auf die richtige Positionierung, um eine optimale Ausleuchtung zu gewährleisten.
Nebelscheinwerfer
Ty p D, H11 - 5 5 W
Bei bestimmten Witterungsbedingungen (niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten von innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.
1. Tagfahrlicht / Standlicht (LED)2. Fernlicht Ty p C, H1- 55W3. Abblendlicht Ty p E, D8S 25W4. Blinkleuchten Ty p B, PY21W-21W (bernsteinfarben)
1. Tagfahrlicht / Standlicht Ty p A, P21- 5W 2. Fernlicht Ty p C, H1- 55W3. Abblendlicht Ty p C, H7- 5 5 W4. Blinkleuchten Ty p B, PY21W-21W (bernsteinfarben)
8
Bei Pannen und Störungen

300
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

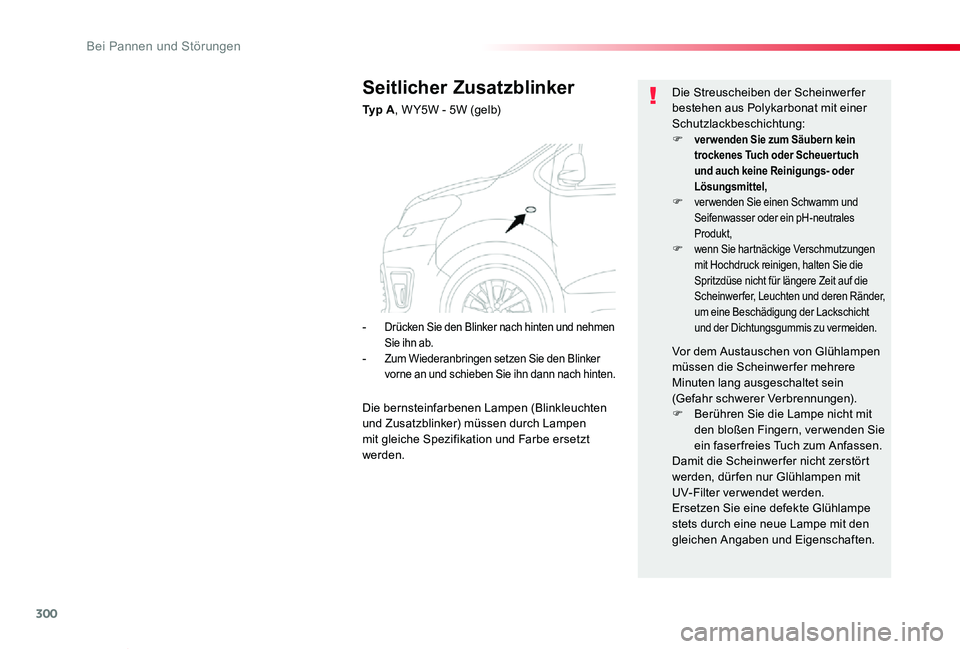

Seitlicher Zusatzblinker
Ty p A, W Y5W - 5W (gelb)
Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer Schutzlackbeschichtung:F verwenden Sie zum Säubern kein trockenes Tuch oder Scheuertuch und auch keine Reinigungs- oder Lösungsmittel,F verwenden Sie einen Schwamm und Seifenwasser oder ein pH-neutrales Produkt,F wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie die Spritzdüse nicht für längere Zeit auf die Scheinwerfer, Leuchten und deren Ränder, um eine Beschädigung der Lackschicht und der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen müssen die Scheinwerfer mehrere Minuten lang ausgeschaltet sein (Gefahr schwerer Verbrennungen).F Berühren Sie die Lampe nicht mit den bloßen Fingern, verwenden Sie ein faserfreies Tuch zum Anfassen.Damit die Scheinwer fer nicht zerstört werden, dür fen nur Glühlampen mit UV-Filter verwendet werden.Ersetzen Sie eine defekte Glühlampe stets durch eine neue Lampe mit den gleichen Angaben und Eigenschaften.
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab.- Zum Wiederanbringen setzen Sie den Blinker vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Lampen (Blinkleuchten und Zusatzblinker) müssen durch Lampen mit gleiche Spezifikation und Farbe ersetzt
werden.
